2018初三化学图像题专题

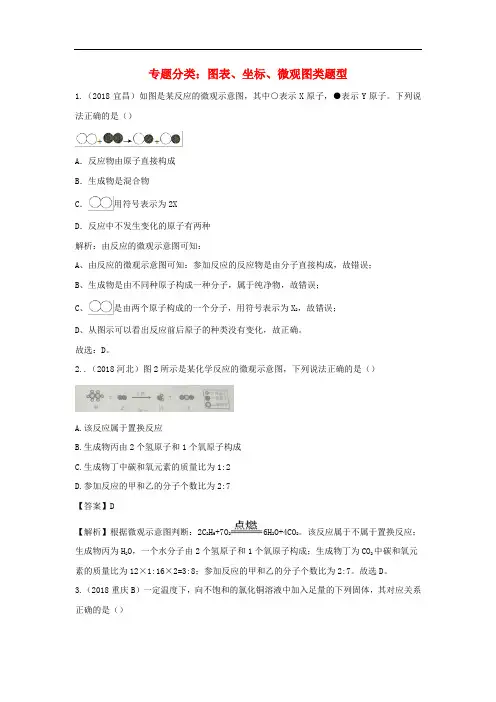

2018年中考化学真题分类汇编图表坐标微观图类含解析
专题分类：图表、坐标、微观图类题型1.（2018宜昌）如图是某反应的微观示意图，其中○表示X原子，●表示Y原子。
下列说法正确的是（）A．反应物由原子直接构成B．生成物是混合物C．用符号表示为2XD．反应中不发生变化的原子有两种解析：由反应的微观示意图可知：A、由反应的微观示意图可知：参加反应的反应物是由分子直接构成，故错误；B、生成物是由不同种原子构成一种分子，属于纯净物，故错误；C、是由两个原子构成的一个分子，用符号表示为X2，故错误；D、从图示可以看出反应前后原子的种类没有变化，故正确。
故选：D。
2..（2018河北）图2所示是某化学反应的微观示意图，下列说法正确的是（）A.该反应属于置换反应B.生成物丙由2个氢原子和1个氧原子构成C.生成物丁中碳和氧元素的质量比为1:2D.参加反应的甲和乙的分子个数比为2:7【答案】D【解析】根据微观示意图判断：2C2H6+7O26H2O+4CO2。
该反应属于不属于置换反应；生成物丙为H2O，一个水分子由2个氢原子和1个氧原子构成；生成物丁为CO2中碳和氧元素的质量比为12×1:16×2=3:8；参加反应的甲和乙的分子个数比为2:7。
故选D。
3.（2018重庆B）一定温度下，向不饱和的氯化铜溶液中加入足量的下列固体，其对应关系正确的是（）【答案】D【解析】一定温度下，向不饱和的氯化铜溶液中溶液溶质质量分数大于0；根据CuCl2+2NaOH=Cu（OH）2↓+2NaCl和题意判断溶液质量先减小但不能为0，氯化铜反应完，氢氧化钠过量后，溶液开始增大；根据CuCl2+Zn=Cu+ZnCl2判断开始时溶液中固体质量为0，随着锌粉不断加入生成铜的质量再增加，直至锌粉过量，溶液中固体质量一直在增加；根据CuCl2+2AgNO3=Cu（NO3）2+2AgCl↓判断随着反应的进行，沉淀的质量从0开始增加，直至氯化铜和硝酸银恰好反应，之后沉淀质量不变。
故选D。

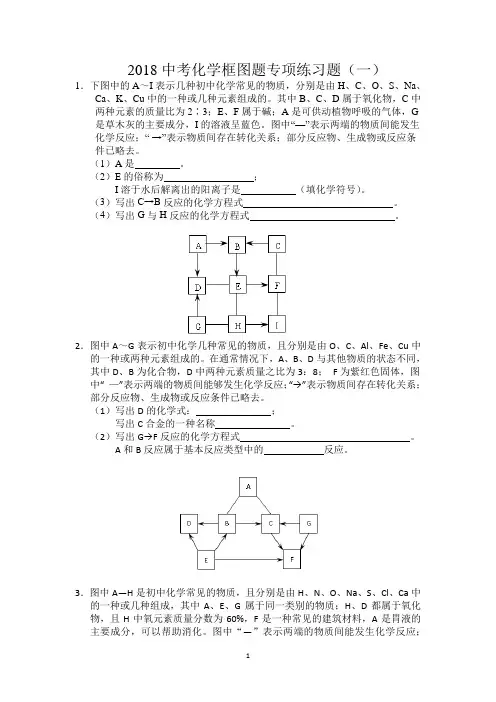

2018中考化学框图题专项练习题(一)
2018中考化学框图题专项练习题（一）1．下图中的A～I表示几种初中化学常见的物质，分别是由H、C、O、S、Na、Ca、K、Cu中的一种或几种元素组成的。
其中B、C、D属于氧化物，C中两种元素的质量比为2∶3；E、F属于碱；A是可供动植物呼吸的气体，G 是草木灰的主要成分，I的溶液呈蓝色。
图中“—”表示两端的物质间能发生化学反应；“ →”表示物质间存在转化关系；部分反应物、生成物或反应条件已略去。
（1）A是。
（2）E的俗称为；I溶于水后解离出的阳离子是（填化学符号）。
（3）写出C→B反应的化学方程式。
（4）写出G与H反应的化学方程式。
2．图中A～G表示初中化学几种常见的物质，且分别是由O、C、Al、Fe、Cu中的一种或两种元素组成的。
在通常情况下，A、B、D与其他物质的状态不同，其中D、B为化合物，D中两种元素质量之比为3：8；F为紫红色固体，图中“ —”表示两端的物质间能够发生化学反应；“→”表示物质间存在转化关系；3．图中A—H是初中化学常见的物质，且分别是由H、N、O、Na、S、Cl、Ca中的一种或几种组成，其中A、E、G属于同一类别的物质；H、D都属于氧化物，且H中氧元素质量分数为60%，F是一种常见的建筑材料，A是胃液的主要成分，可以帮助消化。
图中“—”表示两端的物质间能发生化学反应；“ ” 表示物质间存在转化关系；部分反应物、生成物或反应条件已略去。
（1）写出化学式：C 。
（2）写出AE 反应的化学方程式：。
（3）写出D C 反应的化学方程式：。
（4）写出H 与F 反应的化学方程式：。
4． A 、B 、C 、D 、E 、F 分别是由两种或三种元素组成的常见化合物。
B 是人类利用最广泛的一种氧化物，生活中可用来灭火；D 广泛用于玻璃、造纸、纺织、洗涤剂的生产；人体胃酸中含有F ，可帮助消化。
它们之间的一部分关系如图所示，（图中“ ”表示两端的物质能发生化学反应；“ ”表示物质间存在转化关系。

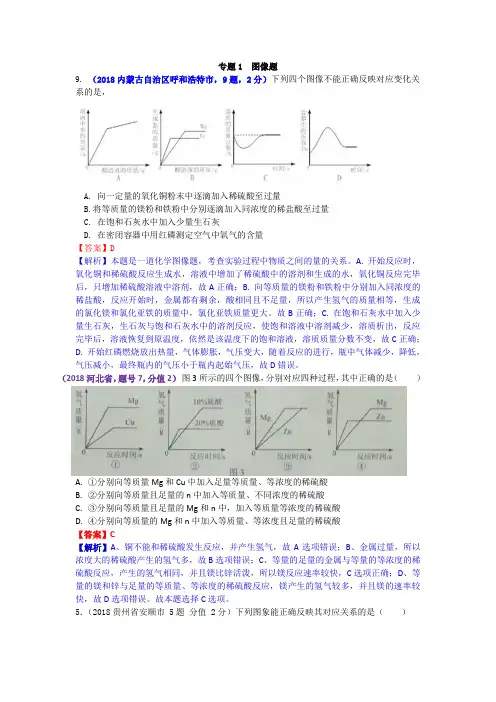

真题汇编-2018年全国化学中考真题分类专1 图像题
专题1 图像题9. （2018内蒙古自治区呼和浩特市，9题，2分）下列四个图像不能正确反映对应变化关系的是，A. 向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B.将等质量的镁粉和铁粉中分别逐滴加入同浓度的稀盐酸至过量C. 在饱和石灰水中加入少量生石灰D. 在密闭容器中用红磷测定空气中氧气的含量【答案】D【解析】本题是一道化学图像题，考查实验过程中物质之间的量的关系。
A. 开始反应时，氧化铜和稀硫酸反应生成水，溶液中增加了稀硫酸中的溶剂和生成的水，氧化铜反应完毕后，只增加稀硫酸溶液中溶剂，故A正确；B. 向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸，反应开始时，金属都有剩余，酸相同且不足量，所以产生氢气的质量相等，生成的氯化镁和氯化亚铁的质量中，氯化亚铁质量更大。
故B正确；C. 在饱和石灰水中加入少量生石灰，生石灰与饱和石灰水中的溶剂反应，使饱和溶液中溶剂减少，溶质析出，反应完毕后，溶液恢复到原温度，依然是该温度下的饱和溶液，溶质质量分数不变，故C正确；D. 开始红磷燃烧放出热量，气体膨胀，气压变大，随着反应的进行，瓶中气体减少，降低，气压减小，最终瓶内的气压小于瓶内起始气压，故D错误。
（2018河北省，题号7，分值2）图3所示的四个图像，分别对应四种过程，其中正确的是（）A.①分别向等质量Mg和Cu中加入足量等质量、等浓度的稀硫酸B.②分别向等质量且足量的n中加入等质量、不同浓度的稀硫酸C.③分别向等质量且足量的Mg和n中，加入等质量等浓度的稀硫酸D.④分别向等质量的Mg和n中加入等质量、等浓度且足量的稀硫酸【答案】C【解析】A、铜不能和稀硫酸发生反应，并产生氢气，故A选项错误；B、金属过量，所以浓度大的稀硫酸产生的氢气多，故B选项错误；C、等量的足量的金属与等量的等浓度的稀硫酸反应，产生的氢气相同，并且镁比锌活泼，所以镁反应速率较快，C选项正确；D、等量的镁和锌与足量的等质量、等浓度的稀硫酸反应，镁产生的氢气较多，并且镁的速率较快，故D选项错误。

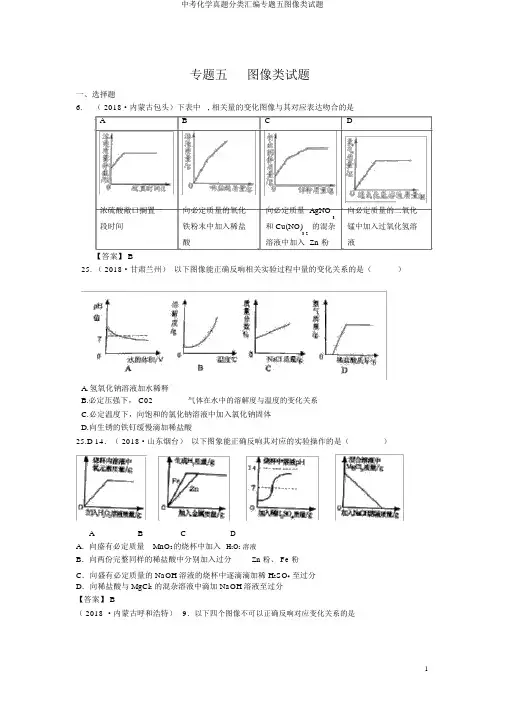

中考化学真题分类汇编专题五图像类试题
专题五图像类试题一、选择题6.（ 2018·内蒙古包头）下表中 , 相关量的变化图像与其对应表达吻合的是A B C D浓硫酸敞口搁置一向必定质量的氧化向必定质量 AgNO向必定质量的二氧化3段时间铁粉末中加入稀盐和 Cu(NO)2的混杂锰中加入过氧化氢溶3酸溶液中加入 Zn 粉液【答案】 B25. （ 2018·甘肃兰州）以下图像能正确反响相关实验过程中量的变化关系的是（）A.氢氧化钠溶液加水稀释B.必定压强下， C02气体在水中的溶解度与温度的变化关系C.必定温度下，向饱和的氯化钠溶液中加入氯化钠固体D.向生锈的铁钉缓慢滴加稀盐酸25.D 14．（ 2018·山东烟台）以下图象能正确反响其对应的实验操作的是（）A B C DA．向盛有必定质量MnO2的烧杯中加入H2O2溶液B．向两份完整同样的稀盐酸中分别加入过分Zn 粉、 Fe 粉C．向盛有必定质量的 NaOH溶液的烧杯中逐滴滴加稀 H2SO4至过分D．向稀盐酸与 MgCl2的混杂溶液中滴加 NaOH溶液至过分【答案】 B（ 2018 ·内蒙古呼和浩特）9．以下四个图像不可以正确反响对应变化关系的是A．向必定量的氧化铜粉末中逐滴加入稀硫酸至过分B．向等质量的镁粉和铁粉中分别逐滴加入同浓度的稀盐酸至过分C．在饱和石灰水中加入少许生石灰D．在密闭容器顶用红磷测定空气中氧气的含量【答案】 D（2018 ·广西桂林） 20.烧杯内原有某物质，向此中加入物质X， X 的质量与变量Y 的关系如右以下图，以下必定能正确反响X、 Y 对应关系的是（）选项烧杯内原有物质X YA NaCl 溶液NaCl 固体NaCl 溶液的溶质质量分数B水NH4NO3固体溶液的温度C硫酸锌溶液镁粉溶液中溶质的质量D稀硫酸氧化镁溶液中氧元素的质量【答案】 D13.（ 2018?黑龙江齐齐哈尔）以下图像能够正确反响其对应变化关系的是A.将浓硫酸露置在空气中一段时间B.向等质量等质量分数的稀硫酸中，分别加入足量的铁粉和锌粉C.向等质量的氧化镁、氢氧化镁中，分别加入质量分数同样的稀盐酸至过分D.向必定质量的饱和石灰水中，加入足量的生石灰【答案】 BD15.（ 2018?陕西）氧化铜与稀盐酸发生反响时，容器中溶液总质量随时间的变化由线以以下图。
专题06 图像坐标题-2018年中考化学题型全解(原卷版)
第六课图像坐标题【题型分析】主要内容：①化学反应前后物质质量的变化．②物质溶解时溶液的质量或溶质质量分数的变化③溶液的pH的变化④物质溶解时随温度的变化主要题型：选择题、简答题考查方式：借助于数学方法中的坐标图，把多个因素对体系变化的影响，用坐标图的形式直观地表示出来，考查学生看图、识图、发掘图形的隐含性质和相互联系的能力。
【真题演练】1．【2017年某某市B】已知FeCl3也可以催化H2O2的分解，现向一定量的H2O2溶液中滴入几滴一定溶质质量分数的FeCl3溶液，充分反应（忽略水的挥发）．下列图象正确的是（）A．B．C．D．2．【2017年某某省某某市】下列图像正确反应对应变化关系的是A B C DA．两份等质量的氯酸钾在有、无MnO2的情况下加热产生氯气B．加水稀释浓盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量的粉末状的铁和镁分别于等质量、等质量分数的稀盐酸反应3．【2017年某某省某某市】现有等质量甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，产生氢气的质量与反应时间的关系如右图所示（已知甲、乙、丙在生成物中化合价均为+2价）。
则下列说法中不正确的是A．生成氢气的质量：甲>乙>丙B．相对原子质量：乙>丙>甲C．金属活动性：乙>甲>丙D．消耗硫酸的质量：甲>乙>丙4．【2017年某某市A】某实验小组将Ba(OH)2溶液逐滴滴入硫酸溶液中，溶质的质量与加人的Ba(OH)2溶液的质量关系如下图所示。
下列说法错误的是A．a点溶液为酸性B．b点恰好完全反应C．c点溶液的溶质为硫酸D．b、c两点沉淀质量相等5．【2017年某某省某某市】物质甲与乙的溶解度曲线如图所示。
下列说法一定正确的是A．常温下，乙易溶于水B．甲溶液中溶质的质量分数比乙的大C．从t2℃降至t1℃，甲溶液中有晶体析出D．甲的溶解度受温度的影响程度比乙的大【知识梳理】1．九年级化学教材中的一些图标2．三个优先反应原则（1）优先反应的原则一：当酸、碱、盐混合相互反应时，酸与碱的反应优先于酸与盐、碱与盐的反应。
专题4-课时32-图像题 2018新课标中考宝典·化学·广东专用版(最新更改后)
【例1】把相同体积、相同质量分数的稀盐酸，分别滴到等质量、颗粒 大小相同的 X、Y、Z 三种较活泼金属中，生成 H2 的质量与反应时 间的关系如右图所示。这三种金属的活动性顺序为 YXZ 金属，则相对原子质量由大到小的顺序为 ；生成 氢气的质量由多到少的顺序为 XYZ ；假如 X、Y、Z 都是＋2 价
此类题考查形式多为一个量随另一个变量的变化曲线，解决的 关键是要明确横坐标和纵坐标的含义，理清曲线的起点、变化 趋势、 拐点和终点。 看曲线的变化： 首先确定是否由原点出发； 然后判断当横坐标的量逐渐增加时，纵坐标的量是如何改变 的； 最后当反应结束后， 横坐标增加时， 纵坐标是如何变化的。
类型一 金属与酸反应的图像 金属与酸反应的图像有三种形式： 第一种，生成氢气与反应时间的关系。金属(颗粒大小相同)越 活泼，与同浓度的同一种酸反应时单位时间内产生的氢气越 多，曲线就越靠近纵轴(斜率越大)。一般有两种情况：
【例2】判断下列图像正确的是( C )
A
B
C
D
【解题指引】 酸中加水，酸性越来越弱至接近中性，故 A 错误；碱中加水， 碱性越来越弱至接近中性，故 B 错误；酸中加入碱，酸性越来 越弱，恰好完全反应时，变成中性，然后碱过量，再变成碱性， 故 D 错误。
1．某校化学小组在利用硫酸和氢氧化钠溶液探究酸碱中和反应 时，利用数字化传感器测得烧杯中溶液 pH 的变化，其图象如 图所示，下列说法正确的是( D )
专题四 图像题
课时32 图像题
2018新课标中考宝典·化学·广东专用版(最新更改后)
栏目导航
类型一
金属与酸反应的图像
类型二
溶液pH变化的图像
栏目导航
类型三
酸碱盐反应的图像
类型四
2018年中考化学真题分类汇编 专题部分(含解析)(新版)新人教版
2018中考真题分类汇编专题部分专题一图标类试题01.（2018河北7）图3所示的四个图像，分别对应四种过程，其中正确的是（）A.①分别向等质量Mg和Cu中加入足量等质量、等浓度的稀硫酸B.②分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸C.③分别向等质量且Mg和Zn中加入等质量、等浓度的稀硫酸D.④分别向等质量的Mg和Zn中加入等质量、等浓度且定量的稀硫酸【答案C【解析】①Cu不与稀硫酸反应生成氢气；②足量的Zn与20%的稀硫酸反应生成氢气多；③、④Mg比Zn活泼，加入等质量、等浓度的稀硫酸，Mg产生氢气快，最后氢气质量相等。
故选C。
02.（2018呼和浩特）9.下列四个图象不能正确反映对应变化关系的是（）A．向一定量的氧化铜粉末中逐渐加入稀硫酸至过量B．向等质量的镁粉和铁粉中分别逐滴加入同浓度的稀盐酸至过量C．在饱和石灰水中加入少量生石灰D．在密闭容器中用红磷测定空气中氧气的含量解析：A．氧化铜与硫酸反应生成硫酸铜和水，向一定量的氧化铜粉末中逐渐加入稀硫酸，水的质量由零慢慢增大，当反应完全后，继续加入稀硫酸，溶液中水的质量继续增大，只是增大的幅度变小，故正确；B．向等质量的镁粉和铁粉中缓慢地逐滴加入稀硫酸，开始产生的氢气一样多，但是最终金属镁生成的多，故正确；C．石灰水中的溶质是氢氧化钙，氢氧化钙的溶解度随着温度的升高而减小，生石灰与水反应生成氢氧化钙，放出大量的热；由于水的质量减少，温度升高，有氢氧化钙析出，饱和溶液中溶质的质量减少；当冷却至室温后，温度降低，溶液中溶质的质量增加，但由于水的质量减少，比加入生石灰前的溶质溶质少，但是溶液仍为原温度下的饱和溶液，溶质的质量分数不变，故正确；D．在密闭的容器内，红磷燃烧放热，所以容器内的压强增大，所以反应的结束，温度降低，容器内的压强减小，因为红磷燃烧消耗了氧气，所以容器内的压强小于原来的压强，故错误。
故选：D。
1.（2018 济宁 8）分别向50g FeSO4和CuSO4溶液中，加入一定质量Mg粉恰好完全反应。
广东省2018年中考化学总复习专题一坐标图像题练习(有答案)
专题一坐标图像题识图、读图及用图表示化学变化规律的能力是近几年中考化学考查的主要能力之一，对这种能力的考查通常借助坐标图像题来完成。
解决此类问题必须注意以下两点：一是明确题目所描述的化学情景；二是看懂图像所描述的化学意义。
首先要搞清横、纵坐标表示的意义，然后分析相关变化过程，对图像涉及的量之间的关系进行分析，最后再判断各量之间的变化关系与图像是否符合。
重点要抓住关键的三点(起点、转折点、终点)、曲线的变化趋势及横、纵坐标的比例关系。
注：与溶解度曲线相关的坐标图像题分析详见P45。
类型一与溶液有关的变化图像1．物质溶解时溶液中溶质质量、溶液质量、溶质质量分数的变化图像过程一定温度下，向一定质量溶剂(如水)中加入A一定温度下，向A的不饱和溶液中加入A一定温度下，向A的饱和溶液中加入A一定温度下向A的饱和溶液中加入B图像分析溶质A质量(质量分数)从零开始不断增大，当溶液达到饱和状态后，溶质质量(质量分数)不再增大开始时，随着A的溶解，溶质(溶液)质量、溶质质量分数先增大(起点时大于零)，达到饱和后均不再改变原溶液饱和，溶质不能继续溶解，溶质(溶液)质量、溶质质量分数均保持不变溶质A的质量始终不变，随着B物质的溶解，溶液质量不断增大，当B达到饱和后，溶液质量不再改变，故溶质A的质量分数先减小，后不再改变2.过程溶液稀释将溶液升温溶质的溶解度随温度升高而增大溶质的溶解度随温度升高而减小(饱和溶液)溶质的溶解度随温度升高而减小(不饱和溶液)图像分析随着水的加入，溶质的质量不变，溶液的质量不断增加，所以溶质质量分数不断减小，逐渐接近于0，但不会等于零温度升高，物质的溶解度增大，没有固体析出，溶质质量及溶质质量分数均不变温度升高，物质的溶解度减小，固体析出，溶质质量及溶质质量分数均减小温度升高，物质的溶解度减小，在溶液达到饱和之前无固体析出，溶液达到饱和后，有固体析出，溶质质量及溶质质量分数先不变，后减小3.物质溶解时温度的变化图像过程向一定量水中加入少量NaOH(或浓硫酸等)向一定量水中加入少量硝酸铵等图像分析物质溶解放热，则随着时间的变化溶液温度先升高，后恢复至室温物质溶解吸热，随着时间的变化溶液温度先降低，后恢复至室温分类酸碱稀释过程的pH变化图像酸碱中和反应过程的pH变化图像酸性溶液稀释碱性溶液稀释向酸溶液中加入碱溶液向碱溶液中加入酸溶液图像分析溶液pH由小于7的某个数值开溶液pH由大于7的某个数值开起点时，pH<7，随着碱溶液的加起点时，pH>7，随着酸溶液的加始，逐渐增大，但溶液始终显酸性，溶液pH 只能接近7，而不能等于或大于7 始，逐渐减小，但溶液始终显碱性，溶液pH只能接近7，而不能等于或小于7入，pH逐渐增大，当二者恰好完全反应时，pH＝7，再继续加入碱溶液，溶液显碱性，pH>7入，pH逐渐减小，当二者恰好完全反应时，pH＝7，再继续加入酸溶液，溶液显酸性，pH<7技巧点拨从反应曲线判断是酸加入碱还是碱加入酸：首先要根据图像起点pH的大小来判断起始溶液的酸碱性，然后根据曲线的走势和pH的变化确定加入溶液的酸碱性。
2018初三化学图像题专题
初三化学（图像）A •纯净物与混合物属于包含关系B •单质与化合物属于交叉关系C •化合物与氧化物属于包含关系D .氧化反应与化合反应属于并列关系3 •质量相等的两份氯酸钾，其中一份加入少量二氧化锰，分别同时加热，放出氧气的质量（ 反应时间（t ）的关系图正确的是（ ）4.加热一定量的高锰酸钾制取氧气， 下列图像不能正确描述其变化过程中量的关系的是（ 应应时kl 砒 庚应时问附 反应时问A B 仁 D5. 有X 、丫、Z 三种金属，小刚对它们的金属活动性进行了比较，结果如下表所示：能反应的记为专家建议市民多食用动物肝脏、芹菜等食物，这些食物富含铁，可减少缺铁性贫血疾病的发生，这里的“铁”是指（填字母） ____________ 。
A. 原子 B .兀素 C .单质 D 。
分子（2） 清末铝制艺术品至今保存完好，艺术品未被锈蚀的主要原因是（填字母） _____ 。
A .铝不易被氧化 B .铝的金属活动性比较弱C .铝表面的氧化膜具有保护作用D 。
铝是银白色的固体金属（3） 图1为金属与过量盐酸反应的关系图，其中A 、 B 两条直线分别代表镁、2 •化学概念在逻辑上存在如图所示关系，对下列概念间的关系说法正确的是（y ) 1 1 1 * 1 L_ 1 / 一・不能反应的记为 金属活动性顺序为（ A . Z > 丫 >X C . 丫 > X >Z “—”无标记的表示未做该实验。
贝U 它们的 ） B . 丫 > Z > XD . X > 丫 > Z 6.金属与人类生活、生产密不可分。
（1）我国多使用铁锅炒菜，这是利用了铁的 性质; 参加反应的物 质X 丫 Z X （NQ ）2溶液 V Z(NO)2溶液 V 稀盐酸 —— V1 •等质量的稀硫酸分别与足量的镁、铁、锌三种金属反应，下列图像能正确生产氢气质量与反应 时间之间关系的是（ ）兀航t 闫 丘血时闻反应叶］町 包含关系AC 氧气的应wl/tg铁、锌三种金属中的两种① A 代表的是（填元素符号） ____________ ;写出B 与盐酸反应的化学方程式 ________________________________________ 。
2018年中考化学真题分类汇编图表坐标微观图类含解析20190213363
专题分类：图表、坐标、微观图类题型1.（2018宜昌）如图是某反应的微观示意图，其中○表示X原子，●表示Y原子。
下列说法正确的是（）A．反应物由原子直接构成B．生成物是混合物C．用符号表示为2XD．反应中不发生变化的原子有两种解析：由反应的微观示意图可知：A、由反应的微观示意图可知：参加反应的反应物是由分子直接构成，故错误；B、生成物是由不同种原子构成一种分子，属于纯净物，故错误；C、是由两个原子构成的一个分子，用符号表示为X2，故错误；D、从图示可以看出反应前后原子的种类没有变化，故正确。
故选：D。
2..（2018河北）图2所示是某化学反应的微观示意图，下列说法正确的是（）A.该反应属于置换反应B.生成物丙由2个氢原子和1个氧原子构成C.生成物丁中碳和氧元素的质量比为1:2D.参加反应的甲和乙的分子个数比为2:7【答案】D【解析】根据微观示意图判断：2C2H6+7O2 6H2O+4CO2。
该反应属于不属于置换反应；生成物丙为H 2O，一个水分子由2个氢原子和1个氧原子构成；生成物丁为CO2中碳和氧元素的质量比为12×1:16×2=3:8；参加反应的甲和乙的分子个数比为2:7。
故选D。
3.（2018重庆B）一定温度下，向不饱和的氯化铜溶液中加入足量的下列固体，其对应关系正确的是（）【答案】D【解析】一定温度下，向不饱和的氯化铜溶液中溶液溶质质量分数大于0；根据CuCl2+2NaOH=Cu（OH）2↓+2NaCl和题意判断溶液质量先减小但不能为0，氯化铜反应完，氢氧化钠过量后，溶液开始增大；根据CuCl2+Zn=Cu+ZnCl2判断开始时溶液中固体质量为0，随着锌粉不断加入生成铜的质量再增加，直至锌粉过量，溶液中固体质量一直在增加；根据CuCl2+2AgNO3=Cu（NO3）+2AgCl↓判断随着反应的进行，沉淀的质量从0开始增加，直至氯化铜和硝酸银恰好反应，2之后沉淀质量不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初三化学（图像）
1．等质量的稀硫酸分别与足量的镁、铁、锌三种金属反应，下列图像能正确生产氢气质量与反应时间之间关系的是（）
2．化学概念在逻辑上存在如图所示关系，对下列概念间的关系说法正确的是（）A．纯净物与混合物属于包含关系B．单质与化合物属于交叉关系
C．化合物与氧化物属于包含关系D．氧化反应与化合反应属于并列关系
3．质量相等的两份氯酸钾，其中一份加入少量二氧化锰，分别同时加热，放出氧气的质量（y）与反应时间（t）的关系图正确的是（）
4．加热一定量的高锰酸钾制取氧气，下列图像不能正确
．．．．描述其变化过程中量的关系的是（）
5．有X、Y、Z三种金属，小刚对它们的金属活动性进行了比较，结果如下表所示：能反应的记为“√”，不能反应的记为“—”，无标记的表示未做该实验。
则它们的
金属活动性顺序为（）
A．Z > Y >X B．Y > Z > X
C．Y > X >Z D．X > Y > Z
6．金属与人类生活、生产密不可分。
（1）我国多使用铁锅炒菜，这是利用了铁的性质；
专家建议市民多食用动物肝脏、芹菜等食物，这些食物富含铁，可减少缺铁性
贫血疾病的发生，这里的“铁”是指（填字母）。
A．原子B．元素C．单质D。
分子
（2）清末铝制艺术品至今保存完好，艺术品未被锈蚀的主要原因是（填字
母）。
A．铝不易被氧化B．铝的金属活动性比较弱
C．铝表面的氧化膜具有保护作用 D。
铝是银白色的固体金属
（3）图1为金属与过量盐酸反应的关系图，其中A、B两条直线分别代表镁、
铁、锌三种金属中的两种。
参加反应的物
质
X Y Z
X(NO3)2溶液√
Z(NO3)2溶液√
稀盐酸—√
图1
图2
①A代表的是（填元素符号）；
写出B与盐酸反应的化学方程式。
②将上述的金属A与盐酸放入烧杯中，称得它们的总质量为M克，反应结束后
再称量其质量为N克。
请你在坐标系（图2）中画出反应过程中氯元素质
量分数的变化曲线。
7．右图表示的是纯净物、单质、化合物、含氧化合物、氧化物之间的包含与不包含
关系，若最大圆圈代表纯净物，下列选项正确的是（）
A．①单质、③氧化物B．②化合物、④氧化物
C．①单质、③化合物 D．②含氧化合物、④氧化物
8．镁带在耐高温的密封（内含空气）容器中加热，下列各图中，能正确表示容器里所盛物质总质量随时间变化的是（）
9．等质量的三种金属分别与足量的盐酸反应，产生氢气的质量与反应时间的关系如右图，下列有关说法正确的是（金属不是K 、Na、Ca ）（）
A．三种金属的活泼性顺序是a>b>c
B．产生相同质量的氢气需要三种金属的质量关系是 a>b>c
C．若三种金属在生成物中均显+2价，则三种金属的相对原子质量大小关系
是c>b>a
D．质量相同的三种金属分别与足量的盐酸反应，消耗盐酸最多的是金属c
10、已知碳酸钙遇溶有二氧化碳的水会转化成可溶性的碳酸氢钙。
某同学往一定量的澄清石灰水中不断地通入二氧化碳气体。
下列图像中（y轴表示反应生成沉淀的质量，X轴表二通往二氧化碳气体的质量）能大致表示反应生成碳酸钙沉淀的质量与通入二氧化碳气体质量的关系的（）
11、实验室常用二氧化锰与氯酸钾共热制氧气，表示固体混合物中二氧化锰的质量分数随反应时间的变化图像（横坐标表示时间、纵坐标表示混合物中二氧化锰的质量分数）是（）
12、相同质量的Mg、Zn、Fe和足量的稀硫酸反应，产生氢气的总质量（m）
随时间(t)变化的关系如下图，则下图中a、b、c表示的金属分别为：
a 、
b 、
c 。
