切变模量的多种测量方法
切变模量的测量实验报告
切变模量的测量实验报告切变模量的测量实验报告引言：切变模量是材料力学性质的一个重要参数，它描述了材料在受到剪切力作用下的变形特性。
准确测量切变模量对于材料科学和工程应用具有重要意义。
本实验旨在通过一系列实验方法，测量不同材料的切变模量，并分析实验结果。
实验方法：1. 弹性体材料的切变模量测量首先，我们选择了一个弹性体材料进行切变模量的测量。
实验中，我们使用了一台剪切应力仪，将样品夹在两个平行的平板之间，施加剪切力，然后测量所施加的力和产生的剪切变形。
根据胡克定律，切变模量可以通过测量应力和应变的比值来计算得到。
2. 液体材料的切变模量测量接下来，我们选择了一个液体材料进行切变模量的测量。
由于液体的流动性，无法直接使用剪切应力仪进行测量。
因此，我们采用了旋转圆柱体的方法。
实验中，我们将液体样品注入一个旋转的圆柱体中，然后通过测量旋转圆柱体的扭转角度和所施加的扭矩，计算液体的切变模量。
实验结果与分析：1. 弹性体材料的切变模量测量结果通过实验测量，我们得到了弹性体材料的切变模量。
根据实验数据计算得到的切变模量与理论值相符合，表明实验方法的可行性和准确性。
同时，我们还对不同材料进行了比较，发现不同材料的切变模量存在明显的差异，这与材料的组成和结构有关。
2. 液体材料的切变模量测量结果通过实验测量，我们得到了液体材料的切变模量。
与弹性体材料不同，液体的切变模量通常较小，这是由于液体的分子结构和运动方式决定的。
实验结果表明，液体的切变模量与温度、压力等因素有关，这与液体的物理性质密切相关。
结论：通过本次实验，我们成功测量了弹性体和液体材料的切变模量，并对实验结果进行了分析。
实验结果表明，切变模量是材料力学性质的一个重要参数，它能够反映材料的变形特性。
切变模量的测量对于材料科学和工程应用具有重要意义，可以帮助我们了解材料的性能和应用范围。
未来，我们可以进一步探索其他材料的切变模量测量方法，并进行更深入的研究。
低碳钢的切变模量

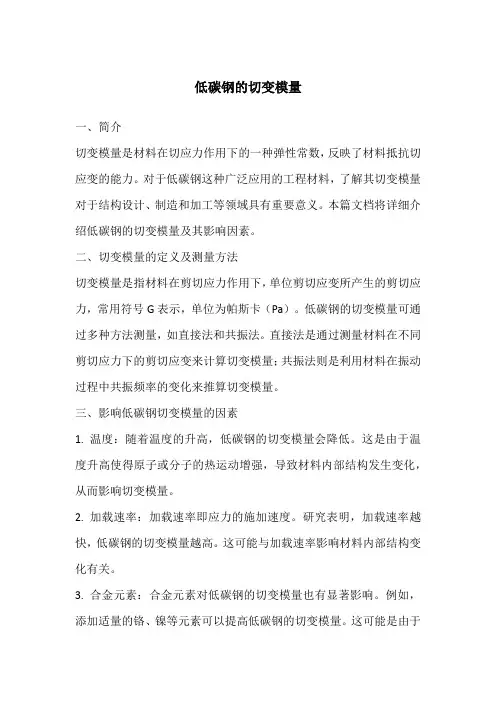

低碳钢的切变模量一、简介切变模量是材料在切应力作用下的一种弹性常数，反映了材料抵抗切应变的能力。
对于低碳钢这种广泛应用的工程材料，了解其切变模量对于结构设计、制造和加工等领域具有重要意义。
本篇文档将详细介绍低碳钢的切变模量及其影响因素。
二、切变模量的定义及测量方法切变模量是指材料在剪切应力作用下，单位剪切应变所产生的剪切应力，常用符号G表示，单位为帕斯卡（Pa）。
低碳钢的切变模量可通过多种方法测量，如直接法和共振法。
直接法是通过测量材料在不同剪切应力下的剪切应变来计算切变模量；共振法则是利用材料在振动过程中共振频率的变化来推算切变模量。
三、影响低碳钢切变模量的因素1. 温度：随着温度的升高，低碳钢的切变模量会降低。
这是由于温度升高使得原子或分子的热运动增强，导致材料内部结构发生变化，从而影响切变模量。
2. 加载速率：加载速率即应力的施加速度。
研究表明，加载速率越快，低碳钢的切变模量越高。
这可能与加载速率影响材料内部结构变化有关。
3. 合金元素：合金元素对低碳钢的切变模量也有显著影响。
例如，添加适量的铬、镍等元素可以提高低碳钢的切变模量。
这可能是由于合金元素改变了材料内部的晶体结构或相组成。
4. 织构：织构是指材料内部晶体取向的不同。
低碳钢的织构会影响其切变模量。
具有强烈织构的材料往往具有较高的切变模量。
5. 应力状态：应力状态对低碳钢的切变模量也有影响。
在复杂应力状态下，如多轴应力状态，低碳钢的切变模量可能会发生变化。
四、实际应用中的考虑因素在工程应用中，了解并考虑低碳钢的切变模量变化是非常重要的。
结构设计时，需要考虑不同温度下的切变模量值，以确保结构的稳定性。
在制造和加工过程中，加载速率的变化可能会影响材料的切变模量，这需要在工艺设计和控制中加以考虑。
同时，对于具有特定性能要求的应用，如需要高切变模量的场合，可以通过选择适当的合金元素或优化热处理工艺来调整材料的切变模量。
五、未来研究方向随着科技的发展和工程应用的多样化，对低碳钢切变模量的深入研究仍然有许多工作要做。
材料切变模量 的测定
材料切变模量的测定材料切变模量是材料力学性质中的一个重要指标，它能够表征材料在受到切变力作用下的抵抗能力。
材料切变模量的测定对于评估材料的性能具有重要意义。
本文将介绍材料切变模量的测定原理和方法。
材料切变模量是材料的一种机械性质。
当材料受到切向载荷时，材料内部会产生切变应力，这种应力会引起材料变形，而产生的材料应变量，称为剪应变。
材料的切变模量是表示材料在受到切向载荷时，承受剪应力的能力和剪应变量之比。
材料的切变模量可以用来描述材料在切变变形状态下的体积变化情况，同时也可以表征其抗切能力。
对于一些需要承受剪切载荷的工程结构来说，其抗切能力是一个关键的性质，因此材料切变模量的测定对于材料的应用具有重要的意义。
二、测量方法1. 弹性模量法弹性模量法是一种通过测量材料的应力-应变曲线来推算材料切变模量的方法。
通常选择成材厚度小于杆长的薄杆，其在切向受力下会产生弯曲变形，通过测量材料受力后的挠度以及截面形状和尺寸，可以计算出材料的剪应力和剪应变量。
进而通过测定剪应变曲线和受力挠度的关系，可以计算出材料的剪模量。
2. 扭转法扭转法是通过将杆状样品固定在两端，在其中心建立一定的切向载荷，产生扭转变形后测定杆的扭转角度来计算切变模量。
对于这种方法来说，采用的样品必须足够长，可以在剪切变形的过程中完全发挥其机械性能。
三、实验操作步骤（1）准备试样将材料锯成规定的长、宽、厚的薄板状试样。
试样的宽度和长度应该满足成材宽度大于等于试样宽度，成材长度大于等于试样长度。
试样长度一般为20cm左右，宽度为1-2cm，厚度一般为0.5～1mm。
（2）测定试验数据将试样固定在实验台上，在一段距离处施加力。
在产生变形的情况下测量材料边缘的距离（变形）。
（3）计算模量根据材料的应力-应变关系，可以计算出材料的剪模量。
具体计算公式为：G=4L/πd^3F/δ其中，L为试样长度，d为试样直径，F为施加的力，δ为变形量。
最后通过实验数据曲线拟合计算出该材料的切变模量。
测量切变模量实验报告
一、实验目的1. 理解切变模量的概念和测量方法。
2. 通过实验，学习使用扭摆法测量金属丝的切变模量。
3. 掌握提高实验精度的设计思想，学习避免测量较难测准的物理量。
二、实验原理切变模量（G）是描述材料在剪切应力作用下抵抗形变能力的物理量。
在弹性限度内，切应变（γ）与切应力（τ）成正比，即τ = Gγ。
本实验采用扭摆法测量金属丝的切变模量。
实验原理如下：1. 将金属丝固定在扭摆装置的上端，下端悬挂一个重物。
2. 对金属丝施加扭转力矩，使其产生扭转变形。
3. 测量金属丝的扭转角度和扭转力矩，根据剪切胡克定律计算切变模量。
三、实验器材1. 扭摆装置2. 金属丝3. 重物4. 千分尺5. 秒表6. 计算器四、实验步骤1. 将金属丝固定在扭摆装置的上端，确保金属丝与扭摆装置的轴线平行。
2. 在金属丝的下端悬挂一个重物，记录重物的重量。
3. 使用千分尺测量金属丝的长度和直径。
4. 使用扭摆装置对金属丝施加扭转力矩，使其产生扭转变形。
5. 测量金属丝的扭转角度和扭转力矩。
6. 计算金属丝的切变模量。
五、实验数据| 金属丝直径（mm） | 金属丝长度（mm） | 重物重量（N） | 扭转角度（°） | 扭转力矩（N·m） || :---------------: | :---------------: | :------------: | :------------: | :--------------: || 1.00 | 100.0 | 1.00 | 5.00 | 0.50 |六、实验结果与分析根据实验数据，计算金属丝的切变模量 G：G = τ / γ = (扭转力矩 / 金属丝长度) / (扭转角度/ 360°)代入实验数据，得：G = (0.50 N·m / 100.0 mm) / (5.00° / 360°) ≈ 3.36 GPa实验结果显示，金属丝的切变模量约为 3.36 GPa。
切变模量测量的新方法
实验科 学与技术
Ｅ ｘ ｐ ｅ ｒ ｉ ｍｅ ｎ ｔ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ
Ｖｏ １ ． １ｌ Ｎｏ ．５ ０ｃ ｔ ． ２ ０１ ３
切 变 模 量 测 量 的新 方 法
属杆 ，金 属 丝通 过杆 的中心 ，两 边各 加一 个质 量 为 ｍ 的配 重 环 Ｊ 。这 两 种 实 验 装 置 都 对 基 本 实 验 装
圆 盘和 圆环实 验装 置如 图 ２所 示 。
置进 行 了改 良 ，但 还 存在 不足 ，前 者要 求 吊钩 尽量
静止并调节平衡 ，使测量点与计 时器的位置适 当；
后者 要调 整 配重 环来 保证 杆 的水平 扭 动确 定及 配重 环质 心 ，以保 证 金属 杆水 平和 扭 动过程 中晃动 。在 实 际操作 中根 据 个 人 差 异 ，可 以导 致 实 验 误 差 较
大 ，现介 绍 一种新 的实验 装置 和 方法 ，可 以避 免上
述缺 点 。
图 １ 圆 盘 实 验装 置 图
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｕｓ ｉ ｎ ｇ Ｐ ＡＳ Ｃ Ｏ ｐ ｈ ｙ ｓ ｉ ｃ ｓ ｅ ｘ ｐ ｅ ｒ ｉ ｍｅ ｎ ｔ ｓ ｙ ｓ ｔ ｅ ｍ，ｔ ｈ ｅ ｓ ｈ ｅ ａ ｒ ｍｏ ｄ ｕ ｌ ｕ ｓ ａ ｎ ｄ ｔ ｈ ｅ ｔ ｏ ｒ ｓ ｉ ｏ ｎ ａ ｌ ｃ ｏ ｎ ｓ ｔ ａ ｎ ｔ ｏ ｆ ｍｅ ｔ ａ ｌ ｗ ｉ ｒ ｅ ｗ ｉ ｔ ｈ ｄ ｉ ｆ ｆ ｅ ｒ ｅ ｎ ｔ ｍａ ｔ ｅ ｒ ｉ ａ ｌ ａ ｎ ｄ ｒ ａ ｄ ｉ ｕ ｓ ｗｅ ｒ ｅ ｍｅ ａ ｓ ｕ ｒ ｅ ｄ ｂ ｙ ｔ ｏ ｒ ｓ ｉ ｏ ｎ ａ ｌ ｐ ｅ ｎ ｄ ｕ ｌ ｕ ｍ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ． Ｔ ｈ ｉ ｓ ｍｅ ｔ ｈ ｏ ｄ ｗ ａ ｓ ｓ ｉ ｍｐ ｌ ｅ ａ ｎ ｄ ｒ ｅ ｌ ｉ ａ ｂ ｌ ｅ ． Ｉ ｔ ａ ｖ ｏ ｉ ｄ ｅ ｄ ｔ ｈ ｅ ｃ ｏ ｍｐ ｌ ｉ ｃ ａ ｔ ｅ ｄ ｉ ｎ ｓ ｔ ａ ｌ ｌ ａ ｔ ｉ ｏ ｎ ａ ｎ ｄ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｔ ｒ ａ ｄ ｉ ｔ ｉ ｏ ｎ ａ ｌ ｅ ｘ ｐ ｅ ｒ ｉ ｍｅ ｎ ｔ ． Ｕｓ ｉ ｎ ｇ ｔ ｈ ｅ ｋ ｎ ｏ ｗ ｎ ｐ ａ ｒ ａ ｍｅ ｔ ｅ ｒ ｓ ，ｔ ｈ ｅ ｍｅ ｔ ｈ ｏ ｄ ｃ ｏ ｕ ｌ ｄ ｂ ｅ ｃ ｏ ｎ ｖ ｅ ｎ ｉ ｅ ｎ ｔ ｌ ｙ ｕ ｓ ｅ ｄ ｔ ｏ ｍｅ ａ ｓ ｕ ｒ ｅ ｔ ｈ ｅ ｍｏ ｍｅ ｎ ｔ ｏ ｆ
切变模量的测量实验报告
切变模量的测量实验报告一、引言切变模量是材料学中固体材料在受到剪切应力时表现出来的一种性质，是描述材料在流变行为中抵抗剪切变形的能力的重要参数。
切变模量的测量是材料研究过程中不可缺少的一部分。
本实验旨在利用扭转法测量铜和铝的切变模量。
二、实验原理切变模量是描述材料在剪切应力作用下的变形性能的参数。
用扭转法测量切变模量，需要先沿着样品长轴方向加一个扭矩，使样品转动一定角度，然后用角度测量仪测量样品受到的扭转角度，从而得到样品受到扭矩时的切变应力。
假设样品长度为L，半径为R，所加扭矩为T，扭转角度为θ，单位长度扭转角度为φ，则有：切变模量G = 2πTR/φL^3θ三、实验内容本实验使用的实验仪器是扭转仪。
本实验采用的样品为铜和铝圆柱体，样品长度和半径分别为40mm和5mm。
具体操作步骤如下：1. 将扭转仪置于水平的实验台上调整好水平度，固定好扭矩传感器和转角度量表，将扭转头紧固在转角度量表上。
2. 用锉刀将样品的端面打磨光滑，使其表面不留有明显的划痕和裂缝。
3. 在扭转头上固定好样品，调整好样品与扭矩臂方向的夹角为90度，扭矩臂与样品面成水平。
4. 开始实验，按照规定的实验顺序依次进行测量，记录下每次的扭矩和转角度数，共进行五次实验。
5. 将实验数据进行处理，计算出每次实验的单位长度扭转角度和切变模量，然后求出平均值和标准偏差。
四、实验数据表格1表示本实验的实验数据记录表：|实验次数|扭矩大小/T|扭转角度大小/°||---|---|---||1|0.6|65.5||2|0.8|93.3||3|1.0|119.0||4|1.2|144.0||5|1.4|171.5|五、实验结果分析通过对实验数据的处理，可以得到铝和铜材料的切变模量G的值，并计算出其平均值和标准偏差。
具体如下：1. 计算铜的切变模量G：a) 单位长度扭转角度φ = θ/L =1.63×10^-3 弧度/mmb) 切变模量G = 2πTR/φL^3θ = (2×π×0.005×1.4)/(1.63×10^-3×40^3×171.5) = 4.43×10^10 Pac) 编写公式计算铜的标准偏差：σ = S/√n 其中S为数据的均方差，n为数据点数。
材料力学 材料切变模量G的测定 实验报告
经过多半个学期的学习，我对材料力学有了初步的了解和认识，也学会了运用所学的知识来解决在实验中遇到的问题。实验中，百分表的误差会相对大一些，我的意见是将百分表可以改设为电子表，这样不用转动表盘就可以直接归零，同时也不会再产生因为人为扭动表盘而产生的误差，有助于提高实验的精确度。
十二．附录（实验数据）
如图纵坐标为T，横坐标为φ。
由图可知，我们可以清晰地看到扭矩与转角在允许的误差范围内呈线性关系，这就很好地证明了圆轴扭转时的虎克定律。
取图线上的两点A，B，带入 中，可以得到：
T/N∙m
123.9
0
247.8
7.858
371.7
8.012
495.6
8.32
619.5
9.234
电测法测切变模量G（取第一组数据）
8.475
495.6
9.245
619.5
8.937
由图可知，我们可以清晰地看到扭矩与转角在允许的误差范围内呈线性关系，这就很好地证明了圆轴扭转时的虎克定律。
取图线上的两点A，B，带入 中，可以得到：
电测法测切变模量G（取第一组数据）
载荷/KN
1
P
ΔP
ξ
Δξ
1
0
2
1
-250
-250
3
1
-499
-249
（3）
由式(1)~(3)得到：
（4）
由于应变片只能直接测出正应变，不能直接测出切应变，故需找出切应变与正应变的关系。圆轴扭转时，圆轴表面上任意一点处于纯剪切受力状态，根据图二所示正方形微体变形的几何关系可知：
（5）
由式（2）~（5）得到：
（6）
根据上式，实验时，我们在试件表面沿45o方向贴应变片（一般贴二向应变花，如图三所示），即可测出材料的切变模量G。
实验七切变模量g的测定
实验七 切变模量G 的测定
一、实验目的要求
在比例极限内验证扭转虎克定律,测定切变模量G
二、实验设备和仪器
扭转试验机、游标卡尺、扭角仪等
三、实验原理
在低碳钢试件上安装扭角仪（图7-1）以测量扭转角，按选的标距0L ，将扭角仪的A 、B 两个环分别固定在标距的两端截面上，若这两截在发生相对转动，千分表就表示出标距，试件中心轴线为b 分别在A （或B ）截面上点的相位移δ故A 、B 横截面的相对扭转角为：
图7-1
在材料的剪切比例极限内，扭转角公式为： p
0GJ L M =ϕ 式中0M 为扭矩，p J 为圆截面的极惯性矩。
同样采取增量法，逐级加载，如每增同样大小的扭矩0M ∆，扭转角的增量ϕ∆基本相等，这就验证了虎克定律，根据测得的各级扭转角
增量ϕ∆，可用下式算出相应的切变模量：p 0
n I L M G i ϕ∆∆=
式中下标i 为加载级数（i = 2,1n ）。
四、实验步骤
1) 用划线机在试件两端划标距为0L 的圆周线，用游标卡尺在标距两端及中间三处互垂方
向各测量试件直径，并记在试件尺寸表中。
2) 根据材料的剪切比例极限p τ和扭角仪量程拟定加载方案，确定最终扭矩值，加载次数
和扭矩增量n M ∆。
3) 根据拟定的加载方案，选择测扭矩度盘的量程。
4) 安装试件和扭角仪将试件装入试验机夹头，然后把A 、B 环固定在标距两端的圆周线
上，将千分表固定在A 环上，最后用游标卡尺测量试件轴线到千分表顶杆的实际距离b 。
5) 预加一定的载荷（略小于最终载荷），卸载检查试验机和扭角仪是否处于正常状态。
6) 用手摇逐级加载，每增加一级n M ∆，读一次扭角仪读数，并记录直至最终载荷。
不锈钢弹簧钢丝切变模量
不锈钢弹簧钢丝切变模量在不锈钢丝切割的模量问题上，我们需要从表面参数和材料层面考虑。
对于不锈钢弹簧钢丝来说，切变模量是一个非常重要的性能参数，它直接关系到弹簧钢丝在工程实践中的使用性能。
我们在本文中将深入探讨不锈钢弹簧钢丝切变模量的概念、影响因素、测试方法和工程应用。
1. 不锈钢弹簧钢丝切变模量的概念和分类不锈钢弹簧钢丝的切变模量是指在弯曲形变时，钢丝所受的剪切应力与剪切应变之比。
通常将不锈钢弹簧钢丝的切变模量分为静态切变模量和动态切变模量。
静态切变模量是指在弯曲应变速率较低下，通过力学实验得到的切变模量；而动态切变模量是指在弯曲应变速率较高下，通过冲击或振动实验得到的切变模量。
2. 不锈钢弹簧钢丝切变模量的影响因素不锈钢弹簧钢丝切变模量受到多种因素的影响，主要包括材料本身的化学成分、加工硬化状态、微观组织结构和温度等。
其中，材料的化学成分对弹簧钢丝的切变模量影响较大，合理的合金设计和热处理工艺是提高弹簧钢丝切变模量的关键。
3. 不锈钢弹簧钢丝切变模量的测试方法目前对于不锈钢弹簧钢丝切变模量的测试方法主要包括静态法和动态法。
在静态法中，常用的测试方法包括拉伸试验、剪切试验和扭转试验；而在动态法中，采用的测试方法主要包括冲击试验和振动试验。
4. 不锈钢弹簧钢丝切变模量的工程应用在工程实践中，不锈钢弹簧钢丝的切变模量对于弹簧设计和应用起着重要的作用。
在弹簧设计中，需要根据弹簧的工作条件和要求选择合适的弹簧钢丝切变模量，以保证弹簧在工作过程中具有良好的力学性能和寿命。
总结与展望本文从不锈钢弹簧钢丝切变模量的概念、影响因素、测试方法和工程应用进行了全面的探讨。
在今后的研究中，我们还可以进一步探讨不同弹簧钢丝的切变模量特性，并发展更加精确、有效的测试方法，以满足工程实践中对于不锈钢弹簧钢丝切变模量的需求。
这篇文章通过从概念、分类、影响因素、测试方法和工程应用等多个方面对不锈钢弹簧钢丝切变模量进行了全面的探讨，希望能够帮助读者更深入地理解该主题。
切变模量的测量实验报告
一、实验目的1. 通过扭摆法测量金属丝的切变模量。
2. 理解切变模量的概念及其在材料力学中的应用。
3. 掌握扭摆法测量切变模量的原理和实验步骤。
4. 提高实验操作技能和数据处理能力。
二、实验原理切变模量（G）是衡量材料抵抗剪切变形能力的物理量，其定义为切应力（τ）与切应变（γ）之比。
在本实验中，我们利用扭摆法测量金属丝的切变模量。
实验原理如下：1. 将金属丝固定在扭摆上，金属丝下端自由扭转。
2. 金属丝扭转过程中，产生切应力，使金属丝产生切应变。
3. 通过测量金属丝扭转角度和所需扭矩，计算切变模量。
三、实验器材1. 扭摆2. 金属丝3. 千分尺4. 秒表5. 计算器四、实验步骤1. 将金属丝固定在扭摆上，确保金属丝与扭摆轴线平行。
2. 使用千分尺测量金属丝的直径，记录数据。
3. 将金属丝扭转一定角度，例如30°，记录扭转角度。
4. 使用秒表测量金属丝扭转过程中所需时间，记录数据。
5. 计算金属丝扭转过程中的扭矩，扭矩计算公式为：T = F L，其中F为作用力，L为作用力臂。
6. 根据扭转角度、扭矩和金属丝直径，计算切变模量，切变模量计算公式为：G = τ / γ，其中τ为切应力，γ为切应变。
五、实验数据及结果1. 金属丝直径：d = 0.5 mm2. 扭转角度：θ = 30°3. 扭转时间：t = 10 s4. 扭转扭矩：T = 0.5 N 0.1 m = 0.05 N·m5. 切变模量：G = τ / γ = T / (θ d) = 0.05 N·m / (30° 0.5 mm) ≈ 0.0667 MPa六、实验分析1. 实验结果与理论值相比，存在一定误差，可能是由于实验操作、测量误差等因素引起的。
2. 在实验过程中，应注意保持金属丝与扭摆轴线平行，以减小实验误差。
3. 实验过程中，应确保扭矩适中，避免金属丝发生塑性变形。
七、实验结论1. 通过扭摆法测量金属丝的切变模量，可以了解金属丝的剪切性能。
切变模量体变模量
切变模量体变模量切变模量与体变模量是材料力学性质的重要参数，通常用来描述材料在受到外力时的应变特性。
切变模量描述材料在受到剪切力时的应变调节能力，体变模量描述材料在受到体积力时的应变调节能力。
本文将从理论基础、实验测定以及应用领域等方面进行较为详细的介绍。
一、理论基础：切变模量和体变模量均属于弹性模量的范畴，在材料力学领域中具有重要地位。
弹性模量是描述材料抵抗变形能力的一种参数，其中切变模量描述了材料对剪切力的应变调节能力，体变模量描述了材料对体积力的应变调节能力。
切变模量常用符号为G，单位为帕斯卡（Pa），体变模量常用符号为K，单位同样为帕斯卡（Pa）。
切变模量和体变模量的数值通常与物质的性质有关，不同材料具有不同的数值。
根据力学理论的基本方程，切变模量与体变模量可以通过弹性模量E、泊松比ν之间的关系来推导和计算。
具体而言，根据定义，切变模量G与弹性模量E、泊松比ν的关系为G = E / (2(1+ν))，而体变模量K与弹性模量E、泊松比ν的关系为K = E / (3(1-2ν))。
二、实验测定：切变模量和体变模量的实验测定主要通过材料试件在受到外力后的变形实验来完成。
对于切变模量，常见的实验方法包括剪切实验和扭转实验。
剪切实验通常通过加在两个平行表面上的平行力来对试件进行拉伸和剪切，通过测量应力应变曲线，可以得到材料的切变模量。
扭转实验则是通过试件在外力作用下进行旋转，并测量扭转角和扭转力来计算切变模量。
对于体变模量，常见的实验方法包括拉伸实验和压缩实验。
拉伸实验是将试件拉伸并测量拉伸力和伸长量，从而得到材料的体变模量。
而压缩实验则是将试件进行压缩，并测量压缩力和压缩变形来计算体变模量。
实验测定方法通常需要在标准试验条件下进行，以确保结果的准确性和可比性。
三、应用领域：切变模量和体变模量在工程领域广泛应用，对材料的力学性能有重要的影响和指导作用。
在土力学领域，切变模量和体变模量被广泛应用于土体力学参数的确定以及地基工程的设计中。
切变模量的测定
u（I2）
I2
（
u（m）） m
4D2u
2
(D) 16d02 u D2 2d02 2
2
(d0
)
五、思考题 1、用图8-6所示的装置测量金属丝的切变模量， 对装置的制作应有什么要求？实验如何进行？
2、当金属丝的抗扭劲度系数以知，扭摆可用来 做什么实验？可否测力的大小。
G
128πlI2 d 4 (T22 - T12 )
此公式不必求出金属棒下端第一个连接物体的转动惯量， 对于第一个连接物体的转动惯量 不易测得准确上叠加一圆环去测量，实际上也可以不放圆环。而是 在圆盘上对成放置两个质量外形相同的圆柱体（图8-5）。
1、用米尺测量长度l；
2、用螺旋测微器测量直径d；
3、对I2要测量叠加物体的质量好人外尺寸。
①如为圆环，I2
环内、外直径 ） 。
1 8
m（D12
D
22）（m环的质量，D1D
2为
②如果是二圆柱体,
I2
1 4
mD2
1 2
md02
（m为一个圆柱体质量，D为柱直径，
图8-4
d0为二圆柱体中心轴间距离）
4、T1和T2要从测量扭动n次的时间去计算，n取多大，要从T1 、T2本身 的大小和测量仪器确定，需要注意 （T22- T1 1）的有效值和其他被测量 的有效位数大体一致。 5、不确定度u（G）
r 得
Gr l
因此 ，作用在半径r厚dr的圆管的下端面的力为dF 2πrdr 2πG l
2 dr
在圆棒中取内半径为r，外半径为r+dr的圆管，其下端面扭转θ角，扭转力矩dM应为
dM rdF 2πG r3dr
l
所以圆棒的整个下端面的扭力矩
弹性力学中的杨氏模量和切变模量
弹性力学中的杨氏模量和切变模量杨氏模量和切变模量是弹性力学中两个重要的参数，它们描述了材料在受力下的变形行为。
本文将从理论原理、实验方法和应用等方面探讨杨氏模量和切变模量。
一、杨氏模量的介绍杨氏模量（Young's modulus）是描述材料在拉伸应力作用下的变形程度的物理量。
它是杨氏拉伸应力（单位面积的内部力）与引起该应力的拉伸应变（单位长度的伸长量）之比。
杨氏模量的单位是帕斯卡（Pa）。
杨氏模量的计算公式为：E = σ/ε其中，E为杨氏模量，σ为材料的拉伸应力，ε为材料的拉伸应变。
二、杨氏模量的测量方法1. 伸长法伸长法是一种常用的测量杨氏模量的方法。
该方法基于材料在受力下的伸长量与拉伸应力成正比的原理，通过施加不同大小的拉伸力，测量材料的伸长量，进而计算杨氏模量。
2. 悬臂梁法悬臂梁法是另一种常用的测量杨氏模量的方法。
该方法使用一个细长的杆状样品，将其一端固定在支架上，另一端悬空。
施加力矩使样品产生弯曲，通过测量弯曲量与施加力矩的关系，可以计算出杨氏模量。
三、切变模量的介绍切变模量（Shear modulus）是描述材料在剪切应力作用下的变形程度的物理量。
它是切变应力（单位面积的内部力）与引起该应力的剪切应变（单位长度的变形量）之比。
切变模量的单位也是帕斯卡（Pa）。
切变模量的计算公式为：G = τ/γ其中，G为切变模量，τ为材料的切变应力，γ为材料的切变应变。
四、切变模量的测量方法1. 平板扭转法平板扭转法是一种常用的测量切变模量的方法。
该方法在一块平板样品上施加扭转力矩，通过测量扭转角与施加力矩的关系，可以计算出切变模量。
2. 平行柱法平行柱法是另一种常用的测量切变模量的方法。
该方法使用两个平行的柱状样品，施加剪切力，在样品上产生变形，通过测量变形量与施加力的关系，可以计算出切变模量。
五、杨氏模量和切变模量的应用杨氏模量和切变模量是研究材料力学性质的重要参数，对于材料工程、土木工程等领域具有重要意义。
材料切变模量G的测定
材料切变模量G的测定一、扭转试验扭转试验是一种常用的测定材料切变模量G的方法。
该方法通常使用一个扭转试样（通常为圆柱形），通过对试样加施扭转力来产生扭转应力和扭转应变。
根据试样的几何参数和力学方程，可以计算出材料的切变模量。
在进行扭转试验时，首先要选择合适的试样和试验设备。
试样的形状通常是圆柱形、圆盘形或圆环形，其尺寸应根据试验要求确定。
试验设备包括扭转机或扭振仪等，可通过控制扭转力或测量试样上的应变来获得相应的应力和应变。
接下来，将试样固定在扭转机或扭振仪上，并施加适度的扭转力。
通过在试验过程中测量扭转角度和应变，可以计算出试样的切变模量。
通常需要进行多组试验以获得准确的结果。
二、剪切应变测量法剪切应变测量法是另一种测定材料切变模量G的方法。
该方法通常使用剪切应变计进行测量。
剪切应变计是一种可以测量试样中的剪切应变的装置。
它由一种敏感元件和一个可变间距的夹具组成。
当试样受到剪切应力时，夹具会发生位移，由此可以计算得到剪切应变。
在进行剪切应变测量时，首先要将剪切应变计夹在试样上。
然后在试样上施加一定的剪切应力，通过测量夹具的位移或应变计的信号，可以计算出试样中的剪切应变。
最后，根据材料的几何参数和应变与应力的关系，可以计算出材料的切变模量。
三、弹性波传播法弹性波传播法是一种可以测定材料切变模量G的非破坏性方法。
该方法利用材料中弹性波的传播速度与材料的力学性质相关的特点，通过测量弹性波传播的速度来计算出材料的切变模量。
在进行弹性波传播试验时，通常使用超声波或激光等作为激励源。
通过在试样上产生弹性波，并用传感器测量弹性波传播的时间和距离，可以计算出弹性波的传播速度。
根据波的传播速度与材料的弹性性质之间的关系，可以计算出材料的切变模量。
总结：上述是几种常用的测定材料切变模量G的方法。
每种方法都有其特点和适用范围，选择合适的方法取决于具体的实验要求和试验条件。
通过测定材料的切变模量G，我们可以了解材料的抗剪性能，并用于材料的设计和工程应用中。
切变模量的测量
实验报告姓名:叶洪波学号:PB05000622切边模量的测量实验原理()()2214224T T R r r Lm G -+=外内π其中m 为置于圆盘上的金属环的质量，rr 分别为金属环的内、外半径，T 、T 分别为加上金属环前、后的扭摆周期，L 为钢丝的有效长度，R 为钢丝的半径。
实验内容1、装配扭摆，使钢丝与作为扭摆的圆盘面垂直，圆环应能方便地置于圆盘上。
2、用螺旋测微器测钢丝直径，用游标卡尺测环的内外径，用米尺测钢丝的有效长度。
3、写出相对误差公式，据此估算应测多少个周期较合适。
4、计算钢丝的切变模量,分析误差。
*估计测量周期次数01122422T T T T R R r r r r mm L L GG ∆+∆+∆+∆+∆+∆+∆=∆外外内内⎭⎬⎫⎩⎨⎧∆∆∆∆∆<∆∆R R r r r r m m L L T T T T 422max 22011，，，，，外外内内m 为已知，可以认为m ∆=0，mm ∆=0螺旋测微器精度微∆=0.01mm,钢丝直径约为0.8mm,DRR 微∆=∆=0.0125游标卡尺精度卡∆=0.02mm,圆环内直径约为80mm,内卡内内d r r ∆=∆=0.00025米尺精度米∆=0.05cm ，摆长约为45cm ，则l 米∆<0.0012因此001122T T T T ∆∆，<0.05测量者的总反应时间人∆=0.2s ，秒表的精度秒∆=0.01s ，所以时间的精度t ∆=0.21s∴至少要测量30个周期实验数据，结果计算及误差分析圆环质量m=514g初始值（cm ） 50.00 54.00 46.70 55.20 51.30 末尾值（cm ） 4.708.75 1.35 10.006.00有效摆长L （cm ） 45.30 45.25 45.35 45.20 45.30平均值L =45.28cm测量列的标准差L σ=0.05701cm 平均值的标准差L u =0.0255cm 置信概率为1的t 因子1t =4.03 米尺的最大允差米∆=0.05cm 置信概率为1的置信因子1k =3 置信系数米C =3A 类不确定度LA u =L u t ⋅1=0.102765cmB 类不确定度LB u =米米C k ∆1=0.05cm合成不确定度L ∆=22LLB A u u +=0.114283cm螺旋测微器 零误差（mm ） 0.008螺旋测微器 读数(mm) 0.788 0.800 0.793 0.792 0.793 0.795 0.785 0.790 0.786 0.793钢丝直径D （mm ） 0.780 0.792 0.785 0.784 0.785 0.787 0.777 0.782 0.778 0.785平均值D =0.7915mm测量列的标准差D σ=0.00445mm 平均值的标准差D u =0.00141mm置信概率为1的t 因子1t =4.03 螺旋测微器的最大允差微∆=0.01mm 置信概率为1的置信因子1k =3 置信系数微C =3A 类不确定度DA u =D u t ⋅1=0.0056823mmB 类不确定度DB u =微卡C k ∆1=0.01mm合成不确定度D ∆=22DDB A u u +=0.0115017mm内直径内d （mm ） 79.6 79.6 79.56 79.58 79.64平均值内d =79.596mm测量列的标准差内d σ=0.02966mm平均值的标准差内d u =0.01327mm置信概率为1的t 因子1t =4.03 游标卡尺的最大允差卡∆=0.02mm 置信概率为1的置信因子1k =3 置信系数卡C =3A 类不确定度内d A u =内d u t ⋅1=0.0534781mmB 类不确定度内d B u =卡卡C k ∆1=0.034641mm合成不确定度内d ∆=22内内dd B A u u +=0.0637174mm外直径外d （mm ）100.14 100.2 100.26 100.26 100.2平均值外d =100.212mm测量列的标准差外d σ=0.0502mm平均值的标准差外d u =0.02245mm置信概率为1的t 因子1t =4.03 游标卡尺的最大允差卡∆=0.02mm 置信概率为1的置信因子1k =3 置信系数卡C =3A 类不确定度外d A u =外d u t ⋅1=0.113404mmB 类不确定度外d B u =卡卡C k ∆1=0.034641mm合成不确定度外d ∆=22ll B A u u +=0.118577mm加圆环前 30个周期的时间0t （s ） 68.75 68.77 68.59 68.57 68.72平均值0t =68.68s测量列的标准差0t σ=0.09327s平均值的标准差0t u =0.04171s置信概率为1的t 因子1t =4.03 时间的最大允差t ∆=0.21s 置信概率为1的置信因子1k =3 置信系数t C =3A 类不确定度0t A u =01t u t ⋅=0.168091sB 类不确定度0tB u =221人秒∆+⎪⎪⎭⎫ ⎝⎛∆t Ck =0.20025s 合成不确定度0t ∆=22tt B A u u +=0.261447s加圆环后 30个周期的时间1t （s ） 103.94 104.08 104.07 104.19 103.91平均值1t =104.038s测量列的标准差1t σ=0.11389s平均值的标准差1t u =0.05093s置信概率为1的t 因子1t =4.03 时间的最大允差t ∆=0.21s 置信概率为1的置信因子1k =3 置信系数t C =3A 类不确定度1t A u =11t u t ⋅=0.205248sB 类不确定度1t Bu =221人秒∆+⎪⎪⎭⎫⎝⎛∆t Ck =0.20025s 合成不确定度1t ∆=2211tt B A u u +=0.286752sL =45.28cm=0.4528mD =0.7915mm=410915.7-⨯m 内d =79.596mm=0.079596m外d =100.212mm=0.100212m 0t =68.68s1t =104.038s m=514g=0.514kg()()2214224T T R r r Lm G -+=外内π=()()22142214400t t d d d Lm -+外内π=7.19()/(2s m kg ⋅)L ∆=0.114283cmD ∆=0.0115017mm 内d ∆=0.0637174mm外d ∆=0.118577mm0t ∆=0.261447s1t ∆=0.286752s01122422T T T T R R r r r r mm L L GG ∆+∆+∆+∆+∆+∆+∆=∆外外内内=001122422t t t t DD d d d d mm LL ∆+∆+∆+∆+∆+∆+∆外外内内=68.68261447.02038.104286752.027915.00115017.04212.100118577.02596.790637174.02028.45114283.0++++++=0.0777435GG GG ∆=∆= 5.593()/(2s m kg ⋅) ∴G=7.19± 5.593)/(2s m kg ⋅思考题1、 本实验是否满足γ<<1的条件? 分析：lRdld Rϕϕγ==，实验中圆盘转过的角度ϕ<1，R<<l ，因此γ<<1。
钢材的切变模量
钢材的切变模量：基本概念与应用一、引言钢材是工程和建筑中的重要材料，广泛应用于各种结构和设备中。
切变模量是钢材的重要物理性质之一，对于钢材的工程设计、制造和使用具有重要影响。
本文将详细介绍钢材的切变模量及其在实践中的应用。
二、钢材的切变模量切变模量是衡量材料抵抗切应变能力的指标，表示材料在剪切应力作用下的刚度。
对于钢材来说，切变模量通常是指在一定温度和应力条件下，单位切应变所引起的应力变化。
影响钢材切变模量的因素包括材料的微观结构、晶粒大小、合金元素含量以及温度和应力条件等。
一般来说，随着温度的升高和应力的降低，钢材的切变模量会降低。
三、切变模量的测量方法测量钢材的切变模量通常采用动态力学分析（DMA）或振动弹性测试等方法。
这些方法可以提供关于钢材在温度变化和应力作用下的弹性行为的详细信息。
四、切变模量在实践中的应用1．工程设计：在设计桥梁、建筑和其他结构时，需要考虑材料的切变模量。
通过了解材料的切变模量，工程师可以更准确地预测结构在不同负载条件下的行为。
2．制造工艺：切变模量在制造过程中具有重要应用，特别是在钣金加工、成型和连接过程中。
对于这些工艺，切变模量会影响材料的变形行为和成型能力。
3．结构健康监测：通过测量钢材的切变模量变化，可以监测结构的健康状况。
例如，在桥梁和建筑中，长期负载会导致材料老化，这通常表现为切变模量的降低。
通过对切变模量的定期监测，可以评估结构的健康状况并采取必要的维护措施。
4．质量控制：在生产过程中，切变模量的测量可用于质量控制。
通过对同一批次材料进行切变模量测试，可以确保产品的均匀性和质量。
5．失效分析：在失效分析中，切变模量的变化可能是一个关键线索。
例如，在疲劳失效中，材料的切变模量可能会随着疲劳次数的增加而逐渐降低。
通过对切变模量的测量和分析，可以帮助识别材料的潜在弱点并采取相应的改进措施。
6．材料开发：在新材料开发过程中，了解材料的切变模量对于预测其机械性能和应用范围至关重要。
扭摆法测钢丝的切变模量
实验5-3扭摆法测钢丝的切变模量材料受外力作用时必然会发生形变，弹性模量是描述金属材料抵抗形变能力的物理量。
模量，也称切变膜量。
有较高的准确度。
【实验目的】1学会用扭摆法测钢丝的切变模量。
2. 学会用MUJ-5B 计时计数测速仪测量周期的方法。
【实验器材】钢丝、扭摆、MUJ-5B 计时计数测速仪、游标卡尺、千分尺、钢卷尺等。
【实验原理】取一长方形弹性体如图 5-3-1所示，使其下平面固定，在 它的上表面(面积为 S )施加一个外力 F ，物体将发生形变 成为斜的平行六面体，这种形变称为切变。
形变后距底面不同 距离处的形变量不同，但相对性变量相等，即：AA BBtanOA OB 式中 称为切变角，单位：弧度。
当值较小时，tan 。
实验表明，在弹性限度内，切应力 F/S 与切变角 成正比，即F S G(5-3-1)式中比例系数 G 为切变模量，单位：N • m -2。
G 是描述物体切变弹性的物理量，即：切变 模量，是由具体的材料所确定的常数。
如G 值大，表明该材料在受外力作用时，其切应变小。
实验中将一金属钢丝上端固定，下端与一水平金属圆盘中心 相连，这就构成一扭摆，如图5-3-2所示。
可把扭摆的悬丝看作长 度为L 、直径为d 的圆柱形弹性固体，上端固定，下端可以绕轴 扭转。
在切向外力 F 作用下，下端绕过 角，切向发生形变，悬 丝侧面转过，此时悬丝受一弹性恢复力矩M 。
弹性恢复力矩 M与转角的关系为M K(5-3-2)式中的K 称为扭转系数。
悬丝发生形变后，在它内部就会引起一个弹性力 F ，促使物体恢复原状，并与迫使它形变的那个外力维持平衡，则F F GS(5-3-3) 假定在悬丝中切出一个半径为r 、厚度为dr 、长度为L 的圆筒形体积元，如图5-3-3b在切向外力作用下， 材料切向发生形变,根据胡克定律，切向应力与应变之比称为剪切弹性本实验用扭摆法测量钢丝的切变膜量。
实验中将涉及较多的长度量的测量， 应根据不同的测量对象，选择不同精度的测量仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
t
二次全息法
在物体上加应力 再曝光一次
未受应力的物光波 和参考光波对全息干板
曝光一次
I(x, y) o(x, y,t) o'(x, y,t) A(x, y)cos[(x, y) t] A(x, y)cos['(x, y) t]
2A2(x, y) 2A2(x, y)cos[(x, y) '(x, y)]
a 4 2 D
G
128L
ad 4
超声脉冲法
根据弹性波与声学理论,扭转波在杆中的传播速度为
1/ 2
ct
G
Rm
式中 G为杆材料的切变模量;ρ为杆材料的密度;Rm为杆
的扭转形状因子,量纲1,与试样的横截面形状和扭转自振
频率有关,对圆截面杆Rm=1.因此,扭转波在圆截面细长杆
中的传播速度为
ct
G
的P点转至P′位置.因为圆柱(钢丝)很长,各体
积元均能满足α≤1°的条件,利用关系式Lα=Rφ
及式(1),通过积分可求得如下关系式:
M 外 FR GAR
A 1 R 2
2
L R
R 4G
M 外 2L
其中M外为外力矩.设圆柱体内部的反向弹性力
矩为M0,在平衡时则有M0=-M外,可见
M0
R 4G 2L
由集成传感器激发的扭转超声脉冲,沿细长声导杆传至被 测试样,在试样长度方向的两个边界处分别形成反射波,这 两个反射脉冲再沿细长声导杆传回至传感器,并被线圈接 收.基于微处理器的电子测量仪根据这两个反射脉冲回波, 即可测出扭转超声脉冲在试样中的传播时间t,然后再根 据试样长度l和密度ρ,可计算出试样材料的切变模量
• 根据扭摆的周期公式
T0 2
I0 D
•’
R 4G
• 其中
D 2L
•则
Ti 2
4 2
I0 Ii D
• Ii 为环在杆上任意位置时对轴中心的转动惯量。
令
Ti2 y, I0 Ii x
• 则通过测量环在杆上不同位置时的转动周期Ti，
得到一组（xi,yi)。数据处理采用线性拟合方法，
得y=ax+b.其中 •则
OUTLINE
•扭摆法及其改进 •超声脉冲法 •二次全息法
设圆柱体的半径为R,高为L,其上端固定,下端面受到一个外加扭转力矩的
作用(即沿着圆面上各点的切向施加外力),于是
扭摆法
圆柱体中各体积元(取半径为r,厚为dr的圆环 状柱体为体积元)均发生切变.总的效果是圆柱
体下端面绕中心轴线OO′扭转了φ角,即底周上
那些受力前和受力后的同一个点才是一对相干点，一系列相干点就形成了 干 涉条纹，条纹的光强分布是:
P是负载，L是棒长，
y I是截面转动惯量
根据材料力学梁的形变计算可得梁悬臂端的挠度y(图一(b))它的值
是
y PL3
3GI
挠度实际上是光学中等厚薄膜干涉的薄膜厚度h（空气隙），可由产生 的干涉条纹数目决定：
令
R 4G
D 2L
M0=-Dφ. 对一定的物体(如钢丝),D为常数,称扭转系数.根据转动定律有
M
D
I0
d 2 dt 2
T0
2
I0 D
G
128LI1
(T12 T02 )d
4
空载测得To 水平放置圆环测得T1
T12
1 T02
图
理论情况
我的实验结果
Why Φ>270° ？
• 类比
• （1）在测量弹簧的劲度系数的实验中
'(x',
y')(x,y) Nhomakorabea2
(h
cosi1
h
cosi2 )
2m时为相长干涉， （2m 1）时为相消干涉
故当有整个棒上有 M条条纹时， h(y) M cosi1 cosi2
再现全息图
G
PL3
3IM
(cos
i1
cos
i2
)
•
弹簧的劲度系数 F=- kx
•
实验中 M=- Dφ
• （2）在摩擦力测量的实验中
•
摩擦力 f=- ηN
•
摩擦系数 η静>η动
“静扭转系数”>“动扭转系数”。 当扭转角超过某一个角度( 270°)时,
“静扭转系数”变为“动扭转系 数”, 是一个不变的量。
• 将圆盘换成一金属杆，金属丝通过杆中心，以 中心为准，每个1cm标记一刻线。两边各加一 个质量为m的配重环。
