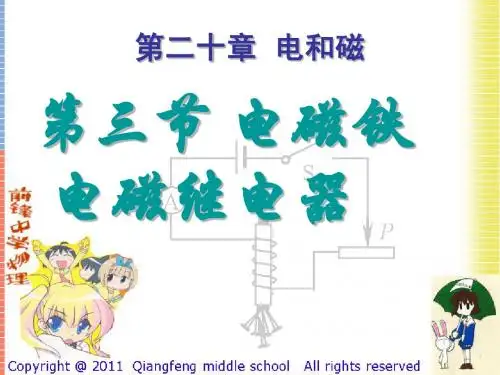

人教版2013最新九年级教材之教学课件第三节电磁继电器 电磁铁
![人教版2013最新九年级教材之教学课件第三节电磁继电器 电磁铁](https://img.taocdn.com/s3/m/95ce18b21a37f111f1855ba8.png)
进行探究:(一)电磁铁
(一)电磁铁
• 1.【定义】我们把插有铁芯的螺线管叫 做--电磁铁。 • 2 关于磁力,磁性强的磁体磁力大。 • 3. 【特性】有电流通过时,有磁性;没 有电流通过时,没有磁性。 • 4.【工作原理】通电螺线管的具有磁性, 如果在里面插入铁芯,会增强它的磁性。 (总结前面的结论)
做笔记,记下电路图
(二)实验部分
• 由于时间的关系,我们用另一种方法 去保证两个电磁铁电流相同。 原电路
0.3A
现在
0.3A
匝数少
匝数多
(二)实验部分
介绍:这是两个匝数不同的电磁铁
(二)实验部分
0.3A 回形针 少
(结论二)电流一定时,匝数越多, 电磁铁的磁性越强。 回形针
0.3A
多
(三)电磁铁的应用
四、电磁铁的磁场强弱可能 与所插入的材料有关 ?
这两个问题比较复杂, 暂时不讨论。
总结讨论
(一)电磁铁
• 电磁铁的磁场强弱可能与电流的大 小、线圈的匝数有关 。 • 既然影响的因素有多种,应该如何 做实验?我们想到什么方法?----控制变量法。 1.研究电流,就要使匝数不变。 2.研究匝数,就要使电流不变。
• 1.通电螺线管的具有磁性,如果在里面插入 增强 铁芯,会_______它的磁性。 • 2.带有铁芯的通电螺线管在生活中有广泛应 用。如:电铃。
【提出问题】为什么插入铁芯后, 通电螺线管的磁性会增强呢?
• 【回忆】上一节的一个实验 • 【答】铁芯插入通电螺线管,铁芯被磁化, 也要产生磁场,于是通电螺线管的周围既 有电流产生的磁场,又有磁铁产生的磁场, 因而磁场大大增强了。
请在课本上 做笔记
提出问题
(一)电磁铁
电磁铁和电磁继电器
![电磁铁和电磁继电器](https://img.taocdn.com/s3/m/ce21137642323968011ca300a6c30c225801f04e.png)
电磁铁和电磁继电器电磁铁是通过电流通过线圈产生磁场的一种装置。
当电流通过线圈时,线圈周围会产生一个磁场,这个磁场可以吸引或排斥其他物体。
这个原理可以用来制造电磁铁。
电磁铁的结构一般由一个线圈和一个铁芯组成。
线圈是由导线绕成的,当电流通过线圈时,会在导线周围产生一个磁场。
铁芯是一个铁制的物体,它的作用是增强磁场。
当电流通过线圈时,磁场会在铁芯中集中,从而增强磁力。
这样,电磁铁就可以产生很强的磁力。
电磁铁有很多应用场景。
其中一个常见的应用就是吸盘。
通过将电磁铁与吸盘结合在一起,可以利用电磁铁的磁力吸附其他物体,实现吸盘的功能。
另一个常见的应用是电磁铁的用于制动系统。
在一些机械设备中,可以通过控制电磁铁的开关来实现制动或释放的功能。
除了电磁铁,电磁继电器也是一个常见的电子器件。
电磁继电器是一种通过电磁力来实现开关控制的装置。
它由线圈、铁芯和触点组成。
当线圈通电时,磁力会吸引铁芯,使得触点闭合或打开。
电磁继电器有很多应用场景。
其中一个常见的应用是电路保护。
在电路中,可以通过电磁继电器来监测电流的大小,并在电流超过某个阈值时切断电路,起到保护的作用。
另一个常见的应用是自动控制系统。
通过将电磁继电器与其他传感器或执行器连接起来,可以实现自动控制系统的功能。
电磁继电器的特点是可靠性高、寿命长。
它可以在高电流和高压环境下工作,并且能够承受较大的电流冲击。
这使得电磁继电器在工业控制系统中得到广泛应用。
电磁铁和电磁继电器的发展史可以追溯到19世纪。
当时,科学家们开始研究和探索电磁现象,并尝试制造出能够产生电磁力的设备。
随着科学技术的进步,电磁铁和电磁继电器的性能和应用范围都得到了大幅度提升。
总结一下,电磁铁和电磁继电器是利用电磁力来实现吸附、制动、开关控制等功能的装置。
它们在各个领域都有着广泛的应用,并对现代化的工业、交通、通信等系统起到了重要的作用。
随着科技的进步,电磁铁和电磁继电器的性能和功能还将不断发展和完善。
电磁铁和电磁继电器
![电磁铁和电磁继电器](https://img.taocdn.com/s3/m/1f8946557f21af45b307e87101f69e314232fa5d.png)
电磁铁和电磁继电器电磁铁和电磁继电器是现代电子技术中常见的电子元器件,它们都基于电磁现象工作,起到控制电流和电压的作用。
本文将详细介绍电磁铁和电磁继电器的概念、原理、应用以及优缺点。
一、电磁铁电磁铁是一种利用电流通过线圈产生磁场并且具有强大磁性的装置。
它的主要组成部分包括铁心、线圈和绝缘材料。
当电流通过线圈时,线圈周围就会产生一个磁场,在铁心中产生强大的磁性,使得铁心能够吸附磁性材料。
它的吸附力大小与电流大小成正比。
电磁铁广泛应用于各种领域。
在工业领域,电磁铁常用于起重机械、磁选设备等方面。
例如,在起重机械中,可以通过控制电流的大小来控制电磁铁的磁性,从而起到吸附或释放物体的作用。
在科研领域,电磁铁也常用于实验装置或磁场生成器中,用于产生特定的磁场。
电磁铁的优点是吸附力强大,且通过控制电流可以实现磁性的开关控制。
然而,电磁铁也存在一些缺点。
首先,电磁铁的工作需要持续的电流供应,如果断电或电流异常,磁性将丧失。
其次,电磁铁工作时会产生较大的热量,需要进行散热措施。
二、电磁继电器电磁继电器是一种控制电流和电压的开关装置。
它由线圈、铁芯、触点和外壳等部分组成。
当线圈通过电流时,产生的磁场会吸引铁芯,使得触点闭合或断开,从而控制电流的通断。
电磁继电器广泛应用于电力系统、电子设备、通信设备等领域。
在电力系统中,电磁继电器常用于保护和控制电路,如过载保护、短路保护等。
在电子设备中,电磁继电器用于实现不同电路之间的切换。
在通信设备中,电磁继电器用于控制信号的转发和路由。
电磁继电器具有很多优点。
首先,它具有较高的开关容量,能够承受较大的电流和电压。
其次,电磁继电器的操作可靠,能够长时间保持通断状态。
此外,电磁继电器还能够实现多路切换和保护功能。
然而,电磁继电器也存在一些缺点。
由于线圈中通过的电流较大,电磁继电器工作时会产生较大的热量,需要进行散热。
另外,由于机械触点的存在,电磁继电器的寿命较短,容易磨损。
综上所述,电磁铁和电磁继电器是常见的电磁元器件。
人教版九年级物理第二十章 第3节 电磁铁 电磁继电器 课件(共25张PPT)
![人教版九年级物理第二十章 第3节 电磁铁 电磁继电器 课件(共25张PPT)](https://img.taocdn.com/s3/m/1b3c1f2a90c69ec3d5bb75b4.png)
2、下列装置中不是直接应用电磁铁的是( D) A、电铃 B、电磁起重机 C、电磁继电器 D、电热水器
智者加速
图中是直流电铃的原理 图。A是弹性片, B是衔 铁,C是螺钉,D是铃碗。 试说明它的工作原理。
C
铃 碗D
如图,当闭合开关后,电路接通,电磁铁产生 ______,吸引衔铁B,带动小锤敲击铃碗D发声 磁性 ,但同时_______ B C 分离,电路断开,电磁铁失去 磁性,在A的作用下,B复位又将电路接通。如 此反复,电铃持续发声。
S
分二 二、电磁铁的特点: 1、电磁铁通电时___ 无 磁性; 有 磁性,断电时___
2、磁性强弱可以用改变 电流的大小 和 线圈的匝数 来控制。
3、可以通过改变 电流方向 来改变电磁铁的 极性
反馈练习二
下列有关电磁铁的叙述不正确的是( D ) A、通过增大电流可以增强电磁铁磁性 B、增大线圈匝数可以让电磁铁磁性增强 C、改变电磁铁中电流方向,可以改变电 磁铁的N S极 D、减小电磁铁中电流,可以改变电磁铁 极性
问题7
分二
若电流和匝数一定,怎样能使 电磁铁吸起更多的大头针?
三、电磁铁的应用
分三
电磁阀门 电磁起重机 电铃 电 示磁 意选 图矿 机 电磁锁
问题8
分三
(1)电压太高能否用手直 接闭合开关?
பைடு நூலகம்题8
分三
(2)木棍太长,远距离操 作方便吗?怎样改进?
问题8
(3)杠杆不能自己下落,若 在杠杆上放上一铁片,能否用 一装置让杠杆落下?
绿 灯
测
1、探究影响电磁铁磁性强弱因素
用如图所示的装置进行实验,闭合开关后,发现电 磁铁 吸引大头针的数目多。向左移动滑片,发 现电磁铁b吸引大头针的个数增多(增多或减小)
变压器电磁铁与继电器分析课件
![变压器电磁铁与继电器分析课件](https://img.taocdn.com/s3/m/a2d853687275a417866fb84ae45c3b3566ecdd65.png)
电磁铁的结构
• 变压器电磁铁主要由铁芯、线圈和外壳等部分组成。铁芯是磁 路系统的主要组成部分,通常采用硅钢片或坡莫合金制成。线 圈绕在铁芯上,通过电流产生磁场。外壳是变压器的外壳,起 到支撑和保护作用。
电磁铁的分类
• 变压器电磁铁可以根据不同的分类标准进行分类。根据工作原理,变压器电磁铁可以分为干式变压器、油浸式变压器和组 合式变压器等。根据用途,变压器电磁铁可以分为电力变压器、控制变压器、电源变压器等。
控制和监测。
轨道交通的应用
在轨道交通领域,变压器电磁铁 与继电器被用于列车控制系统和 车辆电气系统中,保障列车的安
全运行和乘客的舒适度。
变压器电磁铁与继电器的未来发展
新型材料的应用
随着新材料技术的发展,未来变压器电磁铁与继电器将采 用新型的磁性材料和绝缘材料,以提高性能和降低能耗。
高集成化和智能化
理潜在故障。
案例二:某工厂的继电器应用及维护
应用场景
工厂自动化生产线控制系统,需要使用继电器来控制设备的启停和状 态监测。
维护问题
由于设备长时间运行,继电器触点出现氧化、磨损等现象,导致接触 不良,影响控制效果。
解决方案
定期对继电器触点进行清洁、润滑和更换,确保其接触良好,同时对 整个控制系统进行定期检查和维护。
变压器电磁铁与继电器分析 课件
目录
• 变压器电磁铁的基本原理 • 变压器的工作原理及应用 • 继电器的工作原理及分类 • 变压器电磁铁与继电器的关系及应用 • 案例分析
ቤተ መጻሕፍቲ ባይዱ
01
变压器电磁铁的基本原理
工作原理
变压器电磁铁的工作原理基于电磁感应定律和磁场性质。当交流电流通过变压器 线圈时,线圈产生磁场,磁场在铁芯中产生磁通量,从而产生感应电动势。通过 改变线圈的匝数和电流的大小,可以改变磁通量和感应电动势,实现电压的变换 。
20.3《电磁铁 电磁继电器》教案
![20.3《电磁铁 电磁继电器》教案](https://img.taocdn.com/s3/m/bbd6caa45f0e7cd18525367f.png)
电磁铁电磁继电器教学设计课名:《电磁铁电磁继电器》学科(版本):物理(人教版)章节:第二十章第3节学时:1课时年级:九年级一、核心素养通过认识电与磁之间的相互联系,使学生乐于探索自然界的奥妙,培养学生的学习热情和求是态度,初步领会探索物理规律的方法;通过了解物理知识的实际应用,认识科学发明就在我们身边,认识科学及其相关技术对社会发展、人类生活的影响,提高学习物理的兴趣。
二、教学目标1.知道什么是电磁铁。
2.知道电磁铁的磁性强弱与哪些因素有关。
3.了解电磁铁在生活中的应用。
4.知道电磁继电器及其构造和工作原理。
三、学习者分析九年级学生已经具备一定的分析问题和解决问题能力,他们对于学习电学的知识体系也有了一定的了解。
在本章前面两节课中也学习了磁体,磁场,电流的磁效应等概念,对电和磁的联系也有了一定的了解,所以本节课我设计了许多探究,学生利用实验器材来进行探究并总结探究结果。
但学生的自控能力还不是很强,还需要我在课堂上适度的提醒,帮助学生完成本节课的学习。
四、教学重难点分析及解决措施1.教学重点:电磁铁的的磁性强弱与哪些因素有关。
2.教学难点:电磁铁的应用、电磁继电器的工作原理及应用。
五、教学设计提示:教师发送预习任务,学生完成本节课的预习任务,反馈预习情况。
教学环节起止时间(’”环节目标-’”)教学内容学生活动媒体作用及分析一、复习微0’11”-4’0复习微课复习:首先回顾利用iPad 课所学演1”内容,检验电磁铁的电磁铁的录制各组示自制电磁定义:插入定义、构演示实况,自制电磁铁铁铁芯的通造、工作原上传微信电螺线管、理,然后分交流群,一构造:线圈组进行自体机进行和铁芯”、制电磁铁播放展示,工作原理:的效果演不同组的二、自主探4’01”-13’知道电磁电流的磁效应。
(提示:请打开素材“实验演示:绕制电磁铁”)通过实验示。
小组讨论对比激发探究兴趣。
小组用iPad究电磁铁的磁性强弱和电流45铁磁性强弱和电流大小的的探究归纳出电磁铁磁性强弱猜想电磁铁磁性强弱可能与上传小组实验视频到微信交大小的关关系和电流大电流大小、流群,团队系小有关,线线圈匝数圈匝数一和形状有合作。
电磁铁~电磁继电器教案
![电磁铁~电磁继电器教案](https://img.taocdn.com/s3/m/492c55f93086bceb19e8b8f67c1cfad6185fe948.png)
电磁铁~电磁继电器教案第二十章电与磁第三节电磁铁电磁继电器课程解读一、研究目标:1.知道电磁铁的构造和工作原理。
2.了解电磁铁的磁性大小与通入电流的大小、电磁铁的外形及匝数有关,磁极极性与通入的电流方向有关,有无磁性可由通断电流控制。
3.知道电磁铁的有关应用。
4.了解电磁继电器的构造及工作原理。
5.知道电磁继电器的应用。
二、重点、难点:重点:研究电磁铁的特点,电磁铁的磁性强弱跟哪些因素有关系。
难点:电磁继电器的有关应用。
三、考点分析:1.考查重点:电磁铁的特点和应用,电磁继电器的构造、工作原理及应用。
2.题型:填空题、选择题、实验题。
3.在中考中所占的分值为3-5分,占总分值的4%左右。
常识梳理一、电磁铁1.电磁铁:内部插入铁芯的螺线管。
2.影响电磁铁磁性强弱的因素:电磁铁线圈的匝数越多、线圈的横截面积越大、经由过程线圈的电流越强,线圈的磁场就越强;线圈中间插入铁芯后,磁场会增强3.优点:电磁铁磁性的有无用通断电来控制,磁性强弱用电流大小来控制;它的南北极用电流方向来控制;使用起来非常方便。
4.应用:电磁起重机、电铃、发电机、电动机等。
二、电磁继电器1.布局:电磁继电器由电磁铁、衔铁、弹簧、静触点、动触点等组成。
2.原理:电磁继电器是利用电流的磁效应工作的。
3.电磁继电器的实质就是利用电磁铁控制工作电路通、断的开关。
4.电磁继电器的使用:利用电磁继电器可以实现用低电压、弱电流来控制高电压、强电流的工作;也可以实现远距离操纵和自动控制。
如:电铃、水位自动报警器、防盗报警器等。
电铃水位自动报警器恒温箱报警器防盗报警器三、电磁阀门1.布局:电磁阀由阀体、滑阀、衔铁、电磁线圈等组成。
2.工作道理:电磁阀车门是经由过程改变线圈中电流的通断,来实现磁性的有没有的,电磁铁的挪动带动滑阀挪动,完成车门的关闭和翻开。
3.电磁阀的其他应用:燃气热水器的电磁阀门、全自动洗衣机的进、排水系统等。
四、磁悬浮列车1.磁悬浮列车的工作道理:磁悬浮列车主要依靠磁场感化来实现支撑、导向、牵引和制动功用。
电磁铁与电磁继电器
![电磁铁与电磁继电器](https://img.taocdn.com/s3/m/b3907aa4aef8941ea76e05f6.png)
(6)分析讨论:
电磁铁的磁性强弱与线圈匝数的关系? 不变量: 电流的大小 都插有铁芯 改变量: 线圈匝数 现 象:线圈匝数越多,吸引的大头针越多
(6)分析讨论:
电磁铁的磁性强弱与有无铁芯的关系? 不变量:电流的大小 线圈匝数
改变量: 有无铁芯 现 象:插有铁芯时磁性较强
(7)结论:
影响电磁铁磁性强弱的因素有: 电流的大小: 线圈匝数一定,电流越大,电磁铁的磁性越强;
明影响电磁铁磁性强弱的因素B是(
)
A.电流的大小
B.线圈的匝数
C.电流的方向
D.电磁铁的极性
5(2013日照)小明在“探究通电螺线管外部磁场的方向”实验 中,设计的部分电路如图乙所示,请根据要求在答题卡上用笔画 线代替导线将图中的电路补充完整。要求: ①小磁针的指向满足如图所示的方向; ②滑动变阻器的滑片向A 段移动后,通电螺线管的磁性减弱;③原有导线不得更改。
向铁铃方向运动,铁锤打击铁铃而发出 声音,同时电路断开,电磁铁失去磁性, 铁锤跟弹簧片一起被弹回,电路又闭合。 上述过程不断重复,电铃不断发出声音。
课堂小结
• 电磁继电器的构造 • 利用电磁继电器可以实现 (1)远距离操纵 (2)自动控制 (3)安全报警
……
另外:
在电动机、发电机和电磁继电器里也 用到电磁铁。全自动洗衣机的进水、 排水阀门,卫生间里感应式冲水器的 阀门,也都是由电磁铁控制的。
构造
电磁铁
返回弹簧
衔铁
静触点
A B
S
C
主要部分的作用:
动触点
电磁铁:通电时产生磁性,吸下衔铁
衔铁:和动触点组成一个绕支点转动的杠杆,带动动触点上下运动
返回弹簧:电磁铁磁性消失时,带动衔铁弹离电磁铁
电磁铁 电磁继电器知识点的例题及其解析
![电磁铁 电磁继电器知识点的例题及其解析](https://img.taocdn.com/s3/m/418dcccc26fff705cc170ac9.png)
电磁铁电磁继电器知识点的例题及其解析
【例1】如图所示,是一种安全门锁的工作原理示意图.保安室里的工作人员通过开关即可控制安全门锁的开、闭.请你根据示意图,分析安全门锁的工作原理.
答案:闭合开关后,电磁铁中有电流通过,电磁铁具有磁性,能吸引铁质插销使门锁打开,并且弹簧被拉长;断开开关后,电磁铁中无电流通过,电磁铁会失去磁性,铁质插销会在弹簧弹力的作用下插入插槽,门锁关闭.
解析:本题考查的知识点有电磁继电器的组成、原理和特点.电磁铁通电后具有磁性,能够吸引铁等物质,电磁铁中没有电流时,电磁铁不具有磁性.
【例题2】如图所示是一个水位自动报警器的原理图。
水位到达金属块A之后,(选填“红”或“绿”)灯亮;当绿灯亮时电磁铁(选填“有”或“无”)磁性。
答案:红;无。
解析:由题意可知,这一水位自动报警器的基本结构是一个电磁继电器,根据电磁继电器的基本工作原理,结合在此处的运用可描述其原理。
图中所示的水位自动报警器工作原理:当水位到达A时,由于一般水具有导电性,那么电磁铁所在电路被接通,电磁铁具有磁性,向下吸引衔铁,从而接通红灯所在电路,此时红灯亮,而绿灯不亮;
当绿灯亮时,衔铁与绿灯的触点接触,说明电磁铁无磁性。
【例题3】电磁继电器是利用控制电路通断的开关,它的工作原理是:通过直接控制“控制电路”的通断,间接控制“电路”的通断。
答案:电磁铁;高压。
解析:电磁继电器主要是利用电磁铁控制工作电路通断的开关,通过开关控制电磁铁电流的通断,使电磁铁有无磁性,从而控制被控电路的通断,实现远距离操作和自动控制等功能,它可以用低压电源控制高压电源,弱电流控制强电流等。
1。
《电磁铁 电磁继电器》说课稿
![《电磁铁 电磁继电器》说课稿](https://img.taocdn.com/s3/m/22fd57c5d4bbfd0a79563c1ec5da50e2524dd113.png)
《电磁铁电磁继电器》说课稿各位评委大家好,我说课的题目是人教版九年级第二十章第三节《电磁铁电磁继电器》。
下面开始我的说课。
本节课我将从以下八项内容分别进行一、教材分析首先是对教材进行分析(1)课标要求:新课程标准对本节课的要求,了解电磁铁在生活中的应用,利用电磁继电器制作一个简易的自动控制装置。
(2)教材地位:本节课是在学习了通电螺线管的相关知识后设置的一节,在通电螺线管的磁场分布的相关知识的基础上介绍了电磁铁和电磁继电器的基本结构以及它们的工作原理,电磁铁和电磁继电器在日常生活和工业生产方面的应用非常广泛,本节很好地提现了“从生活走向物理,从物理走向社会”的理念。
(3)教学重难点:基于以上课标的要求及教材内容的安排,我将本节课的重难点暂定为,探究电磁铁的磁性与电流大小和线圈匝数的关系,知道电磁继电器的工作原理及在生产生活中的应用。
二、学情分析九年级学生显著的心理特征主要表现为强烈的求知欲,好奇心强,喜欢动手实验,并且学生在小学科学的学习中已经具备了电磁铁的一些初级知识,学生对于控制变量法也有了一定的了解,但是学生对实验的理论分析不够全面,缺乏计划性和目的性观察。
在全面推行素质教育的今天,我们不仅要交给学生知识,更重要的是为他们今后继续教育或终身教育打下基础,培养学生发现问题,分析问题,解决问题的能力。
三、学习目标基于九年级学生的学情分析,并在核心素养大环境的要求下,我将本节课的学习目标从以下四个维度分别给与说明,其中知道电磁继电器的构造及原理,符合课标中要求物理概念和规律在学生的头脑中得到提炼和升华的要求。
通过对电磁铁及电磁继电器结构的认识让学生体会物理模型的作用符合科学思维这一维度对学生的要求。
通过提问设疑,引导学生以科学探究的方式得出影响电磁铁磁性强弱的因素,学生通过思考探究的过程,培养严谨认真,实事求是的科学态度。
四、教学方法通过以上的学习目标我将运用“基于问题导向的启发式教学方法”通过电磁起重机工作视频的引入,引发学生思考,抛出电磁铁模型如何吸引更多的大头针,来引导学生自主探究影响电磁铁磁性强弱的因素,利用生活中的实例启发学生如何自己利用电磁继电器设计控制电路,然后通过实验探究的教学方法,引导学生观察思考,设计实验,充分调动学生的积极性和主动性,以动手实验,归纳总结的学习方法让学生自主探究,自主学习。
