变压器损耗估算1
变压器损耗计算公式
变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。
ＵＫ％——短路电压百分比β ——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。
2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。
负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。
变压器的全损耗ΔＰ=Ｐ０+ＰC变压器的损耗比=ＰC /Ｐ０变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。
3、变压器节能技术推广1）推广使用低损耗变压器；（１）铁芯损耗的控制变压器损耗中的空载损耗，即铁损，主要发生在变压器铁芯叠片内，主要是因交变的磁力线通过铁芯产生磁滞及涡流而带来的损耗。
变压器损耗
变压器损耗计算（一）//%C0%CF%B5%E7%B9%A4bg6rko/blog/item/472c8eede4699c252df5349a. html负载曲线的平均负载系数越高，为达到损耗电能越小，要选用损耗比越小的变压器；负载曲线的平均负载系数越低，为达到损耗电能越小，要选用损耗比越大的变压器。
将负载曲线的平均负载系数乘以一个大于1的倍数，通常可取1-1.3，作为获得最佳效率的负载系数，然后按βb＝（1/R）1/2计算变压器应具备的损耗比。
1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。
ＵＫ％——短路电压百分比β ——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。
2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

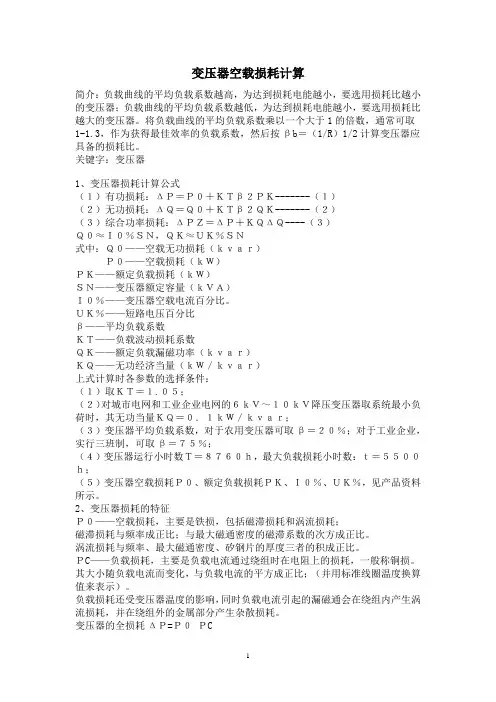

变压器空载损耗计算
变压器空载损耗计算简介：负载曲线的平均负载系数越高，为达到损耗电能越小，要选用损耗比越小的变压器；负载曲线的平均负载系数越低，为达到损耗电能越小，要选用损耗比越大的变压器。
将负载曲线的平均负载系数乘以一个大于1的倍数，通常可取1-1.3，作为获得最佳效率的负载系数，然后按βb＝（1/R）1/2计算变压器应具备的损耗比。
关键字：变压器1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。
ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。
2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。
负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。
变损和线损的计算
变损和线损的计算一、变损：变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。
ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。
变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。
负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。
变压器的全损耗ΔＰ=Ｐ０ＰC变压器的损耗比=ＰC/Ｐ０变压器的效率=ＰＺ/（ＰＺΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。
变压器节能技术推广1）推广使用低损耗变压器；（１）铁芯损耗的控制变压器损耗中的空载损耗，即铁损，主要发生在变压器铁芯叠片内，主要是因交变的磁力线通过铁芯产生磁滞及涡流而带来的损耗。

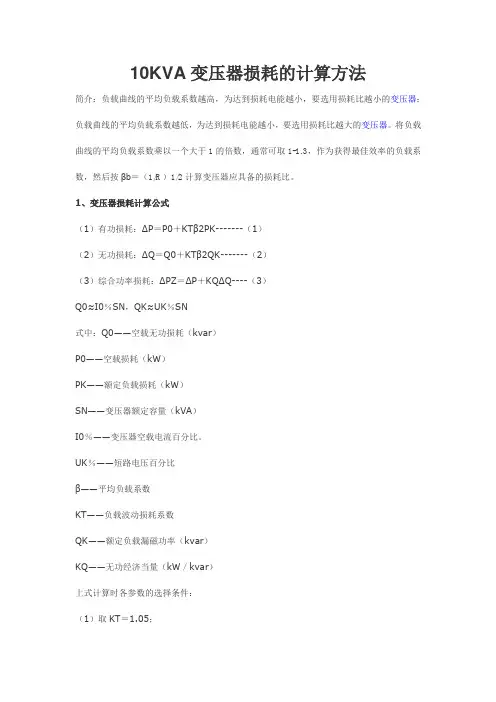

10KVA变压器损耗的计算方法
10KVA变压器损耗的计算方法简介：负载曲线的平均负载系数越高，为达到损耗电能越小，要选用损耗比越小的变压器；负载曲线的平均负载系数越低，为达到损耗电能越小，要选用损耗比越大的变压器。
将负载曲线的平均负载系数乘以一个大于1的倍数，通常可取1-1.3，作为获得最佳效率的负载系数，然后按βb＝（1/R）1/2计算变压器应具备的损耗比。
1、变压器损耗计算公式（1）有功损耗：ΔP＝P0＋KTβ2PK-------（1）（2）无功损耗：ΔQ＝Q0＋KTβ2QK-------（2）（3）综合功率损耗：ΔPZ＝ΔP＋KQΔQ----（3）Q0≈I0％SN，QK≈UK％SN式中：Q0——空载无功损耗（kvar）P0——空载损耗（kW）PK——额定负载损耗（kW）SN——变压器额定容量（kVA）I0％——变压器空载电流百分比。
UK％——短路电压百分比β——平均负载系数KT——负载波动损耗系数QK——额定负载漏磁功率（kvar）KQ——无功经济当量（kW／kvar）上式计算时各参数的选择条件：（1）取KT＝1.05；（2）对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量KQ＝0．1kW／kvar；（3）变压器平均负载系数，对于农用变压器可取β＝20％；对于工业企业，实行三班制，可取β＝75％；（4）变压器运行小时数T＝8760h，最大负载损耗小时数：t＝5500h；（5）变压器空载损耗P0、额定负载损耗PK、I0％、UK％，见产品资料所示。
2、变压器损耗的特征P0——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
PC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。
负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。
变压器损耗计算方法

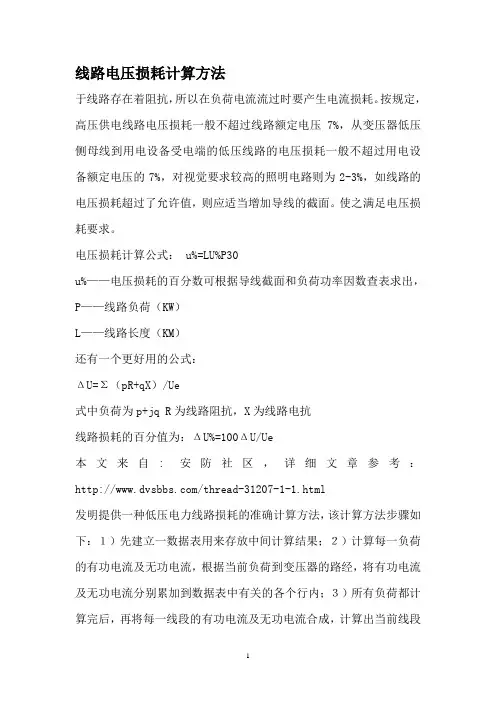

线路电压损耗计算方法于线路存在着阻抗，所以在负荷电流流过时要产生电流损耗。
按规定，高压供电线路电压损耗一般不超过线路额定电压7%，从变压器低压侧母线到用电设备受电端的低压线路的电压损耗一般不超过用电设备额定电压的7%，对视觉要求较高的照明电路则为2-3%，如线路的电压损耗超过了允许值，则应适当增加导线的截面。
使之满足电压损耗要求。
电压损耗计算公式： u%=LU%P30u%——电压损耗的百分数可根据导线截面和负荷功率因数查表求出，P——线路负荷（KW）L——线路长度（KM）还有一个更好用的公式：ΔU=Σ（pR+qX）/Ue式中负荷为p+jq R为线路阻抗，X为线路电抗线路损耗的百分值为：ΔU%=100ΔU/Ue本文来自: 安防社区，详细文章参考：/thread-31207-1-1.html发明提供一种低压电力线路损耗的准确计算方法，该计算方法步骤如下：１）先建立一数据表用来存放中间计算结果；２）计算每一负荷的有功电流及无功电流，根据当前负荷到变压器的路经，将有功电流及无功电流分别累加到数据表中有关的各个行内；３）所有负荷都计算完后，再将每一线段的有功电流及无功电流合成，计算出当前线段的总电流；４）根据每一线段上的总电流及电阻计算每一线段的损耗，最后再将各个线段的损耗累加就得到了整个低压网络的整体损耗；５）针对每一负荷所接的相别及功率因数，采用矢量的合成及分解进行电流计算。
本方法的核心思想是通过把负荷电流进行矢量正交分解，从而转化为代数运算，便于计算机编程实现。
一种准确计算电力线路损耗的方法，其特征在于，只考虑对线损影响比较大的负荷电流、导线电阻、负荷运行天定义、负荷功率因数及负荷所接相别，如Ａ、Ｂ、Ｃ或ＡＢＣ、ＡＢ、ＡＣ、ＢＣ，不考虑对线路损耗影响比较小、参数又比较难采集的影响因素，比如温度对导线电阻的影响、电流密度对电阻的影响、接点电阻对线损的影响、变压器低压出线端电压对线损的影响为前提，把负荷电流进行矢量正交分解，转化为代数运算，实现计算机对电力线路损耗的准确计算，计算步骤如下：（１）首先建立一空白数据表用来存放计算的中间结果，表结构定义如下：第一个字段为导线编号，以标识当前行是用来保存哪一段导线数据的，第二个到第二十五个字段用来记录每天２４个时间段的有功电流及无功电流，其中奇数行用来记录有功电流，偶数行用来记录无功电流，由于每段导线有可能是由Ａ、Ｂ，Ｃ、Ｏ四根导线组成或者有可能是Ａ相或Ａ、Ｏ相、Ｂ相或Ｂ、Ｏ、Ｃ相或Ｃ、Ｏ，所以表中的数据要以八行为一个基本单元，第一行、第二行用来记录Ａ相的有功电流和无功电流，第三行、第四行用来记录Ｂ相的有功电流和无功电流，第五行、第六行用来记录Ｃ相的有功电流和无功电流，第七行、第八行用来记录Ｏ相的有功电流和无功电流，每两行为一小组，用来记录当前线段当前相的数据，每八行为一大组，用来记录当前段的数据；（２）先计算每一负荷的有功电流及无功电流，本例中使用用户电量、负荷曲线、功率因数计算负荷产生的有功电流及无功电流；计算方式如下：１）根据负荷曲线计算当前时间段的电量，以一个小时为一个时间段：计算公式是：ＤＬ１＝ＤＬ／Ｄａｙｓ×Ｘ％；其中ＤＬ代表当前负荷的全月电量，Ｄａｙｓ代表当前负荷所运行的天数，Ｘ％代表当前时间段所占的百分数，根据负荷曲线确定此百分数；２）根据当前负荷的性质计算有功电流：ｉ）单相负荷有功电流的确定：Ｉ１＝１０００×ＤＬ１／２２０；ｉｉ）两相负荷有功电流的确定：Ｉ１＝１０００×ＤＬ１／３８０；ｉｉｉ）三相负荷有功电流的确定：Ｉ１＝１０００×ＤＬ１／１．７３２／３８０；此处的１０００是因为电量的单位为瓩小时，而电压与电流的计算结果为瓦，１．７３２为３的算术平方根，２２０及３８０分别为电源端的相电压和线电压，若电源电压波动比较大，通过定义电压曲线来获得更准确的计算结果；３）根据有功电流计算无功电流：Ｉ２＝Ｉ１×ｓｑｒｔ（１－ＣＯＳ×ＣＯＳ）／ＣＯＳ；其中ｓｑｒｔ代表开平方，ＣＯＳ代表当前点的功率因数；（３）将有功电流及无功电流从负荷到电源根据线段编号逐个填写到（ａ）中所介绍的表中；为了提高运算速度，零线电流先不计算，最后根据三相交流电的特性计算每段导线的零线总电流；在填写的过程中，如果表中还没有当前线段，就增加之，在增加行时每次要增加八行，在填写时要根据负荷相别分别填写到不同的行内；（４）对每一负荷执行一遍（３）、（４）所述的过程，所有负荷所产生的有功电流、无功电流便都分别叠加在了一起；（５）计算零线的合成电流：根据三相交流电的特性，计算零线中的有功矢量和无功矢量，然后填写到当前线段代表零线的行内，暂且以Ａ相有功电流的方向为Ｘ方向，并且此方向与Ａ相电压是一致的，其计算过程如下：１）计算Ｂ、Ｃ两相在Ｙ方向的有功电流分量：Ｉｂｃｙ＝（Ｉｃ－Ｉｂ）×ｃｏｓ（３０×Ｍ＿ＰＩ／１８０）；公式中的Ｉｂ、Ｉｃ分别代表Ｂ、Ｃ相的有功电流，Ｍ＿ＰＩ代表圆周率；２）计算Ｂ、Ｃ两相在Ｘ方向的有功电流分量：Ｉｂｃｘ＝－（Ｉｂ＋Ｉｃ）×ｓｉｎ（３０×Ｍ＿ＰＩ／１８０）３）再计算Ｘ方向与Ａ相的有功合成矢量电流，Ｉｘ＝Ｉａ＋Ｉｂｃｘ；４）由于Ａ相有功电流在Ｙ方向上的分量为零，所以Ｙ方向的有功电流实际就是Ｂ、Ｃ相在Ｙ方向上的合成电流Ｉｂｃｙ；５）计算Ｏ相总的有功电流Ｉｏ：Ｉｏ＝ｓｑｒｔ（Ｉｘ×Ｉｘ＋Ｉｂｃｙ×Ｉｂｃｙ）；公式中的ｓｑｒｔ是求算术平方根函数将此值填写到与当前线段相对应的零线组的第一行内，用同样的方式可以计算零线的无功电流，然后填写到第二行内；（６）计算每一段每一相的合成电流：对表中相关的两行为一小组，用来保存当前线段当前相的数据，计算合成电流，其结果填写到当前小组的偶数行内；计算合成电流使用的公式为：Ｉ３＝ｓｑｒｔ（Ｉ１×Ｉ１＋Ｉ２×Ｉ２），公式中的Ｉ１、Ｉ２为存放在数据表内、当前线段当前相总的有功电流和无功电流；（７）利用步骤（６）计算的结果，结合当前线段的电阻及数据表中偶数行中的合成电流，计算每段每相的损耗，并把结果累加到代表总损耗的变量内，从而获得总的线路损耗，计算损耗的公式为：Ｗ＝（Ｉ３）↑［２］Ｒ。
变压器损耗
铁损是磁滞损耗和涡流损耗之和，是个固定值，它约等于空载损耗，800KVA变压器空载损耗约1.2KW。
负载损耗是随负载的变化而变化，只能计算出大约值。
如果你还保留变压器的出厂检验报告，报告中有一个指标叫额定铜损（短路损耗），用这个额定铜损可以算出铜损。
铜损=（二次工作电流/二次额定电流）的平方*额定铜损（短路损耗）。
800KVA变压器额定铜损耗约8.9KW.计算方法：估算每小时平均用电量=52000KWH/30天/8小时=216.7KWH估算每小时平均电功率=216.7KWH/1H=216.7KW估算每小时平均电流=216.7KW/（1.732*380V*0.9）=366A计算额定电流=800KW/(1.732*400V)=1155A估算铜损=（366A/1155A）*（366A/1155A）*8.9KW（铜损）=0.89KW计算每小时铜损电度=0.89KW*H=0.89KWH（度）计算月铜损电度0.89KWH*8小时*30天=213.6KWH(度)估算每小时铁损电度数=1.2KW*1H=1.2KWH计算月铁损电度数=1.2KWH*8小时*30天=288KWH（度）月损耗合计=213.6KWH+288KWH=501.6KWH800KVA变压器月用电量是52000度左右，月电损量大约501度变压器损耗的计算方法：PZ=（S/SZ）2Pkn（1）式（1）中，S—变压器的实际负荷；SZ—变压器的额定容量；Pkn—变压器在额定电流下的短路损耗。
这样，单台变压器的总损耗为：P=P0＋PZ=P0＋（S/SZ）2Pkn（2）当两台变压器并列运行时，各变压器的负载分配与该变压器的额定容量成正比，与短路电压成反比，即：S=S1＋S2（3）S1:S2=（Sn1/Uk1）:（Sn2/Uk2）（4）式（4）中，S—总负荷；Uk—变压器的短路电压。
这时两台变压器并列运行的总损耗Pb为：Pb=P1＋P2=PO1＋PO2＋（S1/Sn1）2Pkn1＋（S2/Sn2）2Pkn2 （5）将（3）式代入为：Pb=PO1+PO2+[（Pkn1Uk22+Pkn2Uk12）/（Sn2Uk1+Sn1Uk2）2]S2（6）式（6）中，P的单位为kW，S的单位为MVA配电变压器保护主要有两个方法：1）采用熔断器作为保护熔断器是配电变压器最常见的一种短路故障保护设备,它具有经济、操作方便、适应性强等特点,被广泛应用于配电变压器一次侧作为保护和进行变压器投切操作用。
变压器损耗计算实例
变压器损耗计算实例变压器损耗计算是评价变压器工作性能的重要指标之一、变压器损耗分为铁损和铜损两部分。
铁损是指变压器在工作过程中由于磁化和逆磁化引起的铁心磁化损耗，主要与变压器的铁芯材料以及变压器工作时的磁通量大小有关。
铜损是指变压器的导线（主要是绕组）中由于电流通过所产生的电阻损耗，主要与变压器的绕组材料以及变压器工作时电流的大小有关。
首先，我们来看第一种方法。
根据变压器的额定参数，可以计算出变压器的额定电流和额定电压。
假设一个变压器的额定电流为I，额定电压为V，铁损为P_fe，铜损为P_cu。
变压器的总损耗可以用下式计算：P_total = P_fe + P_cu其中P_fe = K_1 * V^nP_cu = K_2 * I^2在实际的计算中，可以根据变压器的额定功率、额定电流、额定电压、额定频率等参数，通过查表或者计算得到K_1和K_2的值，n是一个与变压器的型号和性能有关的常数。
接下来，我们来看第二种方法。
根据实际测试结果进行计算。
我们需要进行两个测试，分别是空载测试和短路测试。
首先进行空载测试，即在变压器的低压绕组接通额定电压，高压绕组空载，记录变压器的输入功率。
假设记录到的输入功率为P_in，此时变压器的铁损为P_fe。
然后进行短路测试，即在变压器的低压绕组接通额定电压，高压绕组短路，记录变压器的输入功率。
假设记录到的输入功率为P_in'，此时变压器的铜损为P_cu。
最后，根据上述测试结果可以得到变压器的总损耗：P_total = P_in - P_fe + P_in' - P_cu在实际的计算中，我们需要注意一些问题。
首先，变压器损耗的计算是一个动态过程，变压器的负载改变时，变压器的损耗也会发生变化。
其次，变压器的温升也会影响变压器的损耗，因此，如果需要准确计算变压器的损耗，需要同时考虑变压器的负载变化和温升的影响。
最后，变压器的损耗是变压器的内部损耗，不包括变压器外部的损耗，如冷却系统的损耗等。
变压器空载损耗电量计算
变压器空载电量损耗计算简介：负载曲线的平均负载系数越高，为达到损耗电能越小，要选用损耗比越小的变压器；负载曲线的平均负载系数越低，为达到损耗电能越小，要选用损耗比越大的变压器。
将负载曲线的平均负载系数乘以一个大于 1 的倍数，通常可取1-1.3，作为获得最佳效率的负载系数，然后按B b=( 1/R) 1/2计算变压器应具备的损耗比。
关键字：变压器1 、变压器损耗计算公式(1)有功损耗：AP^PO+KT B2PK ---------------------- (1)(2)无功损耗：△Q M QO+KT B 2QK ——(2)(3)综合功率损耗：△PZ=AP + KQAQ ---- (3)QO"IO%SN,QK~UK%SN 式中：QO 空载无功损耗(kvar)PO——空载损耗(kW) PK――额定负载损耗(kW) SN——变压器额定容量(kVA) IO%――变压器空载电流百分比。
UK%——短路电压百分比B ――平均负载系数KT——负载波动损耗系数QK 额定负载漏磁功率(kvar) KQ——无功经济当量(kW/kvar) 上式计算时各参数的选择条件：(1)取KT=1 . O5;(2)对城市电网和工业企业电网的6kV〜1 OkV降压变压器取系统最小负荷时，其无功当量KQ=O.1kW/kvar;(3)变压器平均负载系数，对于农用变压器可取B=2O% ;对于工业企业，实行三班制，可取B = 7 5%;(4)变压器运行小时数T= 8 7 6 Oh, 最大负载损耗小时数：t = 55OO h；(5)变压器空载损耗PO、额定负载损耗PK、IO%、UK%，见产品资料所示。
2、变压器损耗的特征PO――空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比;与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
P C负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
变压器空载损耗电量计算
变压器空载电量损耗计算简介：负载曲线的平均负载系数越高，为达到损耗电能越小，要选用损耗比越小的变压器；负载曲线的平均负载系数越低，为达到损耗电能越小，要选用损耗比越大的变压器。
将负载曲线的平均负载系数乘以一个大于1的倍数，通常可取1-1.3，作为获得最佳效率的负载系数，然后按βb＝（1/R）1/2计算变压器应具备的损耗比。
关键字：变压器1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。
ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。
2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

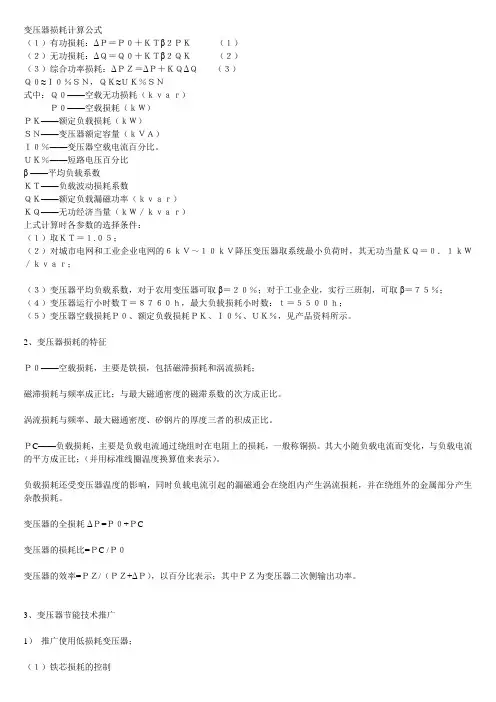

变压器损耗计算公式
1、变压器损耗计算公式（1）有功损耗：ΔP＝P0＋KTβ2PK-------（1）（2）无功损耗：ΔQ＝Q0＋KTβ2QK-------（2）（3）综合功率损耗：ΔPZ＝ΔP＋KQΔQ----（3）Q0≈I0％SN，QK≈UK％SN式中：Q0——空载无功损耗（kvar）P0——空载损耗（kW）PK——额定负载损耗（kW）SN——变压器额定容量（kVA）I0％——变压器空载电流百分比。
UK％——短路电压百分比β——平均负载系数KT——负载波动损耗系数QK——额定负载漏磁功率（kvar）KQ——无功经济当量（kW／kvar）上式计算时各参数的选择条件：（1）取KT＝1.05；（2）对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量KQ＝0．1kW／kvar；（3）变压器平均负载系数，对于农用变压器可取β＝20％；对于工业企业，实行三班制，可取β＝75％；（4）变压器运行小时数T＝8760h，最大负载损耗小时数：t＝5500h；（5）变压器空载损耗P0、额定负载损耗PK、I0％、UK％，见产品资料所示。
2、变压器损耗的特征P0——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
PC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。
负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。
变压器的全损耗ΔP=P0 PC变压器的损耗比=PC/P0变压器的效率=PZ/（PZ ΔP），以百分比表示；其中PZ为变压器二次侧输出功率。
3、变压器节能技术推广1）推广使用低损耗变压器；（1）铁芯损耗的控制变压器损耗中的空载损耗，即铁损，主要发生在变压器铁芯叠片内，主要是因交变的磁力线通过铁芯产生磁滞及涡流而带来的损耗。
变压器损耗计算
变压器有功变损=(△P0+(S1/S)*(S1/S)*△P)T 单位：KW△P0：变压器固定有功损耗KWS1：变压器所带负载的视在功率KV AS：变压器容量KV A△P：变压器短路损耗KWT：运行时间. H（小时）变压器的无功损耗=(I0%*S+（S1/S）*（S1/S）*S*U%）*T 单位：kvarI0%：变压器空载电流%S：变压器容量KV AS1：变压器所带负载的视在功率KV AU%：变压器的阻抗电压（也称短路阻抗）%T：运行时间. H（小时）变压器的年有功电能损耗可按下式估算△Wb＝PoTb+PKH(Sjs/S2e)² τ＝PoTb+ PKHβ² τ(3)式中β——计算负荷率，等于变压器的计算视在容量Sjs与额定容量Seb之比Tb——变压器年投运时间τ——年最大负荷损耗时间，可由年最大负荷利用时数T m查Tm-τ关系曲线。
用户电力负荷消耗的年有功能为：W＝βSebcosφTm(4)则变压器的年有功电能消耗率为：△W%＝△Wb/W＝（PoTb+PKHβ² τ）/βSebcosφTm (5)令d△W%dβ ＝0求出变压器年有功电能损耗率最小时的节能负荷率βj；βj＝（PoTb/ PKHτ）1/2＝（Tb/τ）1/2 * βM (6)即配电变压器按照节能负荷率βj计算容量时，其年有功电能损耗率最小。
由式(6)可见，变压器的节能负荷率与年最大负荷损耗时间有关，τ越低βj越高。
然而由于Tm值及Tm值所对应的τ值，对于高层民用建筑还没有这方面的统计资料，可参考工业企业的类似资料。
Tb按7500h，而根据高层民用建筑的不同功能，τ值在2300-4500范围内选取，因此βj=(1.3-1.8)βM。
从表(1)干式变压器的最佳负荷率βM值，可求出节能负荷率βj。
对于高层写字楼，由于五天工作制，且晚上下班后的其余时间均处于轻载，其电力负荷的运行特点，相当于工业企业的单班制生产，变压器的节能负荷率βj=0.85-0.98；对于高层宾馆及高层建筑中以商业为主的大厦，其相当于工业企业的两班制生产，变压器的节能负荷率βj=0.71-0.85。
电力变压器空载损耗与负载损耗的计算方法及计算公式[1]
![电力变压器空载损耗与负载损耗的计算方法及计算公式[1]](https://img.taocdn.com/s3/m/e37e9ce56bec0975f465e2a8.png)
电力变压器空载损耗与负载损耗的计算方法及计算公式电力变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实际是铁芯所产生的损耗（也称铁芯损耗）,而铜损也叫负荷损耗。
1、电力变压器损耗计算公式(1)有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ -------（１）(2)无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ -------（２）(3)综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ ------（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。
ＵＫ％——短路电压百分比β ——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：(1)取ＫＴ＝１.０５；(2)对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；(3)变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；(4)变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；(5)变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品出厂资料所示。
2、电力变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。
负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。
变压器的全损耗ΔＰ=Ｐ０+ＰC变压器的损耗比=ＰC /Ｐ０变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。
主变压器损耗计算
主变压器损耗计算
主变压器是电力系统中的重要设备，用于输送电能。
主变压器的损耗计算是为了评估主变压器在运行过程中的能耗及效率。
主变压器的损耗由两部分构成：铁芯损耗和线圈损耗。
1.铁芯损耗：
铁芯损耗由铁芯磁化和铁芯涡流引起。
铁芯磁化损耗是由交变磁场在铁芯中引起的磁滞和涡流损耗，主要取决于铁芯材料的磁性特性。
铁芯涡流损耗与变压器的频率和铁芯材料的电导率有关，涡流损耗会使变压器的温升增加。
铁芯损耗可以通过测量变压器的空载损耗和短路损耗来计算。
空载损耗是变压器在负载电流为零时的损耗，其中包括铁芯中的磁化损耗和涡流损耗。
短路损耗是变压器在额定电压和额定电流下的损耗，其中包括铁芯中的磁化损耗和涡流损耗。
2.线圈损耗：
线圈损耗主要由线圈的电阻引起，线圈的电阻会导致电流通过线圈时产生热量。
线圈损耗可以通过测量变压器的额定负载损耗来计算，额定负载损耗是变压器在额定负载下的总损耗，其中包括线圈损耗和铁芯损耗。
主变压器的总损耗是铁芯损耗和线圈损耗的总和。
通常情况下，主变压器的总损耗低于额定负载损耗，这是因为主变压器在实际运行中通常不会达到额定负载。
通过计算主变压器的损耗，可以评估主变压器的能效及性能，为电力系统的运行与规划提供参考。
此外，还可以通过比较不同厂家和型号的主变压器的损耗数据，选择适合的主变压器，以降低电能损耗和运行成本。
总之，主变压器的损耗计算是电力系统设计和运行中的重要环节，它涉及到变压器的磁性特性、电导率和电阻等因素。
深入理解和准确计算主变压器的损耗，对于提高电能利用率、降低电力系统的能耗和运行成本具有重要意义。
变压器损耗估算1
变压器损耗估算315kVA项目新上S13-315/10/0.4变压器1台。
由变压器型号查得下列参 数：△ p= P 0+p 2P K = 0.48+0.772x3.65 = 2.64kW 变压器空载时的无功功率损耗：Q 0= I 0S N x10-2 =0.3x315x10-2=0.95kVar变压器额定负载时的无功功率：Q k = U K S N x10-2=4.0x315x10-2=12.6 kVar变压器总的无功功率：△ Q= Q 0+P 2 Q k =0.95+0.772x12.6=8.42 kVar变压器综合有功功率损耗：△ PZ= △ P+K Q ^ Q =2.64+0.1x 8.42=3.48kW注：K Q 为无功经济当量，取0.1 ；P 为负载系数，取0.77。
变压器年工作日为365天，每天24小时，则变压器全年投入 运行小时数T=8760h 。
1台S13-315/10变压器的年电能损耗为：3.48x8760x1 = 3.05 万 kWh变压器损耗估算100kVA项目新上S13-100/10/0.4变压器1台。
由变压器型号查得下列 参数：容量 空载损耗P O (KW)负载损耗PK(KW) 空载电流 (%) 短路阻抗 (%) 3150.483.650.34.0变SB 参数表有功功率损耗:表4-2-2变SH参数表有功功率损耗：△P= P0+p2P K= 0.2+0.772x1.5 = 1.09kW变压器空载时的无功功率损耗：Q0= I0S N x10-2 =0.3x100x10-2=0.3kVar变压器额定负载时的无功功率：Q k = U K S N x10-2=4.0x100x10-2=4.00 kVar变压器总的无功功率：△Q= Q0+P2 Q k =0.3+0.772x4.00=2.67 kVar变压器综合有功功率损耗：△PZ= △ P+K Q^ Q =1.09+0.1x2.67=1.36kW注：K Q为无功经济当量，取0.1 ；P为负载系数，取0.77。
变压器损耗怎么计算？
变压器损耗怎么计算？变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。
ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。
2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。
负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。
变压器的全损耗ΔＰ=Ｐ０+ＰC变压器的损耗比=ＰC /Ｐ０变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。
变压器空载损耗计算
变压器空载损耗计算简介：负载曲线的平均负载系数越高，为达到损耗电能越小，要选用损耗比越小的变压器；负载曲线的平均负载系数越低，为达到损耗电能越小，要选用损耗比越大的变压器。
将负载曲线的平均负载系数乘以一个大于1的倍数，通常可取1-1.3，作为获得最佳效率的负载系数，然后按βb＝（1/R）计算变压器应具备的损耗比。
关键字：变压器1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。
ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。
2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。
负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。
变压器 空载 损耗 如何 计算
变压器空载损耗计算简介：负载曲线的平均负载系数越高，为达到损耗电能越小，要选用损耗比越小的变压器；负载曲线的平均负载系数越低，为达到损耗电能越小，要选用损耗比越大的变压器。
将负载曲线的平均负载系数乘以一个大于1的倍数，通常可取1-1.3，作为获得最佳效率的负载系数，然后按βb＝（1/R）1/2计算变压器应具备的损耗比。
关键字：变压器1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。
ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。
2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。
负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器损耗估算315kVA项目新上S13-315/10/0.4变压器1台。
由变压器型号查得下列参数：表*-*-* 变压器参数表有功功率损耗：△P= P0+β2P K＝0.48+0.772×3.65＝2.64kW变压器空载时的无功功率损耗：Q0= I0S N×10-2 =0.3×315×10-2=0.95kVar变压器额定负载时的无功功率：Q k = U K S N×10-2=4.0×315×10-2=12.6 kVar变压器总的无功功率：△Q= Q0+β2 Q k =0.95+0.772×12.6=8.42 kVar变压器综合有功功率损耗：△PZ=△P+K Q△Q =2.64+0.1×8.42=3.48kW注：K Q为无功经济当量，取0.1；β为负载系数，取0.77。
变压器年工作日为365天，每天24小时，则变压器全年投入运行小时数T=8760h。
1台S13-315/10变压器的年电能损耗为：3.48×8760×1＝3.05万kWh变压器损耗估算100kVA项目新上S13-100/10/0.4变压器1台。
由变压器型号查得下列参数：表4-2-2 变压器参数表有功功率损耗：△P= P0+β2P K＝0.2+0.772×1.5＝1.09kW变压器空载时的无功功率损耗：Q0= I0S N×10-2 =0.3×100×10-2=0.3kVar变压器额定负载时的无功功率：Q k = U K S N×10-2=4.0×100×10-2=4.00 kVar变压器总的无功功率：△Q= Q0+β2 Q k =0.3+0.772×4.00=2.67 kVar变压器综合有功功率损耗：△PZ=△P+K Q△Q =1.09+0.1×2.67=1.36kW注：K Q为无功经济当量，取0.1；β为负载系数，取0.77。
变压器年工作日为365天，每天24小时，则变压器全年投入运行小时数T=8760h。
1台S13-100/10变压器的年电能损耗为：1.36×8760×1＝1.19万kWh变压器损耗估算1000kVA项目新上S13-1000/10/0.4变压器1台。
由变压器型号查得下列参数：表11-2-2 变压器参数表有功功率损耗：△P= P0+β2P K＝1.18+0.772×10.3＝7.29kW变压器空载时的无功功率损耗：Q0= I0S N×10-2 =0.3×1000×10-2=3kVar变压器额定负载时的无功功率：Q k = U K S N×10-2=4.0×1000×10-2=40.00 kVar变压器总的无功功率：△Q= Q0+β2 Q k =3+0.772×40.00=26.72 kVar变压器综合有功功率损耗：△PZ=△P+K Q△Q =7.29+0.1×26.72=9.96kW注：K Q为无功经济当量，取0.1；β为负载系数，取0.77。
年工作日为365天，每天24小时，则变压器全年投入运行小时数T=8760h。
1台S13-1000/10变压器的年电能损耗为：9.96×8760×1＝8.72万kWh变压器损耗估算250kVA项目新上S13-250/10/0.4变压器1台。
由变压器型号查得下列参数：表4-2-2 变压器参数表有功功率损耗：△P= P0+β2PK＝0.28+0.772×4.3＝2.83kW变压器空载时的无功功率损耗：Q0= I0SN×10-2 =0.36×250×10-2=0.9kVar变压器额定负载时的无功功率：Qk = UKSN×10-2=4×250×10-2=10kVar变压器总的无功功率：△Q= Q0+β2 Qk =0.9+0.772×10=6.83 kVar变压器综合有功功率损耗：△PZ=△P+KQ△Q =2.83+0.1×6.83=3.51kW注：KQ为无功经济当量，取0.1；β为负载系数，取0.77。
变压器年工作日为365天，每天24小时，则变压器全年投入运行小时数T=8760h。
1台S13-250/10变压器的年电能损耗为：3.51×8760×1＝3.07万kWh变压器损耗估算800kVA项目新上S13-800/10/0.4变压器1台。
由变压器型号查得下列参数：表4-2 变压器参数表有功功率损耗：△P= P0+β2P K＝0.98+0.702×7.5＝4.66kW变压器空载时的无功功率损耗：Q0= I0S N×10-2 =0.19×800×10-2=1.52Kvar变压器额定负载时的无功功率：Q k = U K S N×10-2=4.50×800×10-2=36.00kvar变压器总的无功功率：△Q= Q0+β2 Q k =1.52+0.702×36.00=19.16kvar变压器综合有功功率损耗：△PZ=△P+K Q△Q =4.66+0.1×19.16=6.58kW注：K Q为无功经济当量，取0.1；β为负载系数，取0.70。
年工作日为365天，每天24小时，则变压器全年投入运行小时数T=8760h。
1台S13-M-800变压器的年电能损耗为：6.58×8760×1＝5.76万kW.h变压器损耗估算400kVA项目新上S13-400/10/0.4变压器1台。
由变压器型号查得下列参数：表4-2-2 变压器参数表有功功率损耗：△P= P0+β2P K＝0.57+0.772×4.3＝3.12kW变压器空载时的无功功率损耗：Q0= I0S N×10-2 =0.26×400×10-2=1.04kVar变压器额定负载时的无功功率：Q k = U K S N×10-2=4.5×400×10-2=18kVar变压器总的无功功率：△Q= Q0+β2 Q k =1.04+0.772×18=11.71 kVar变压器综合有功功率损耗：△PZ=△P+K Q△Q =3.12+0.1×11.71=4.29kW注：K Q为无功经济当量，取0.1；β为负载系数，取0.77。
年工作日为365天，每天24小时，则变压器全年投入运行小时数T=8760h。
1台S13-M-400变压器的年电能损耗为：4.29×8760×1＝3.76万kW.h变压器损耗估算630kVA项目新上S13-630/10/0.4变压器1台。
由变压器型号查得下列参数：表4-2-2 变压器参数表有功功率损耗：△P= P0+β2PK＝0.81+0.772×6.2＝4.49kW变压器空载时的无功功率损耗：Q0= I0SN×10-2 =0.3×630×10-2=1.89kVar变压器额定负载时的无功功率：Qk = UKSN×10-2=4×630×10-2=25.2kVar变压器总的无功功率：△Q= Q0+β2 Qk =1.89+0.772×25.2=16.83 kVar变压器综合有功功率损耗：△PZ=△P+KQ△Q =4.49+0.1×16.83=6.17kW注：KQ为无功经济当量，取0.1；β为负载系数，取0.77。
变压器年工作日为365天，每天24小时，则变压器全年投入运行小时数T=8760h。
1台S13-630/10变压器的年电能损耗为：6.17×8760×1＝5.40万kWh变压器损耗估算200kVA项目新上S13-200/10/0.4变压器1台。
由变压器型号查得下列参数：表4-2-2 变压器参数表有功功率损耗：△P= P0+β2PK＝0.25+0.772×2.6＝1.79kW变压器空载时的无功功率损耗：Q0= I0SN×10-2 =0.3×200×10-2=0.6kVar变压器额定负载时的无功功率：Qk = UKSN×10-2=4.0×200×10-2=8kVar变压器总的无功功率：△Q= Q0+β2 Qk =0.6+0.772×8=5.34 kVar变压器综合有功功率损耗：△PZ=△P+KQ△Q =1.79+0.1×5.34=2.32kW注：KQ为无功经济当量，取0.1；β为负载系数，取0.77。
变压器年工作日为365天，每天24小时，则变压器全年投入运行小时数T=8760h。
1台S13-200/10变压器的年电能损耗为：2.32×8760×1＝2.03万kWh变压器损耗估算1250kVA项目新上S13-1250/10/0.4变压器1台。
由变压器型号查得下列参数：变压器参数表表4-2-4有功功率损耗：△P= P0+β2P K＝1.36+0.772×12＝8.47kW变压器空载时的无功功率损耗：Q0= I0S N×10-2 =0.17×1250×10-2=2.13kVar变压器额定负载时的无功功率：Q k = U K S N×10-2=4.5×1250×10-2=56.25kVar变压器总的无功功率：△Q= Q0+β2 Q k =2.13+0.772×56.25=35.48 kVar变压器综合有功功率损耗：△PZ=△P+K Q△Q =8.47+0.1×35.48=12.02kW注：K Q为无功经济当量，取0.1；β为负载系数，取0.77。
变压器年工作日为365天，每天24小时，则变压器全年投入运行小时数T=8760h。
1台S13-1250/10变压器的年电能损耗为：12.02×8760×1＝10.53万kWh。
