电子烟的构造原理ppt课件
电子烟概述PPT课件
2.万次循环雾化器
采用不锈钢柱形内胆，透明强化PVC外壳设计，雾化面积更大，雾化 效果更均匀，并且雾化器可以随时添加烟油，反复使用。大大降低了 消费者的长期使用成本。可观察烟液剩余量，储存量大，寿命长。
包括电池杆，雾化器，烟嘴等。
三代电子烟
也叫机械型电子烟，全自动控制，没有保护板的电池 杆加发烧的雾化器，主要以DIY为主，比如烟雾大，口 味好，可以自己做发热丝等。还可拆卸，可分解，一 般是不锈钢材质。
把液体雾化，产生水雾效果； 2004年，韩力取得发明专利； 2005年，中国如烟公司开始销售电子烟， 2005年及以后，随着国外反吸烟运动普及，电子烟从中国流入欧美各国，并
逐渐流行。随后几年，电子烟行业开始进入历史发展快车道，第二代、第三 代电子烟产品相继问世，引领电子烟国际市场潮流。
一代电子烟
一代电子烟是应国外市场的要求，几乎没有在沟内销售，都是出口。 一代电子烟的设计从外型上完全是模仿普通真烟的形状，烟弹是黄色， 烟体是白色。
包括电池杆，雾化器和烟弹
最典型的是Seven smoke
基本配置：一根烟体,一个雾化器, 一个充电器,六个烟弹. 充电器输入电压.110V-220V. 电池容量：180mah,充电时间2-3小时.可吸180口以上 烟弹有六十种口味供选择. 电池使用寿命：可放电300次左右
适用电池:18350、18650、18500等型号
包括烟杆，雾化器。
二.电子烟的定义与工作原理
1.定义
电子烟是一种新型电子产品，它有着与香烟一样的外观、与香烟一样 的味道，也像香烟一样能吸出烟、吸出味道跟感觉来。但它不是真烟， 它是由空气传感开关、智能控制电路、智能芯片、锂电子电池等微科 技高科技器件构成，与香烟有着本质区别。

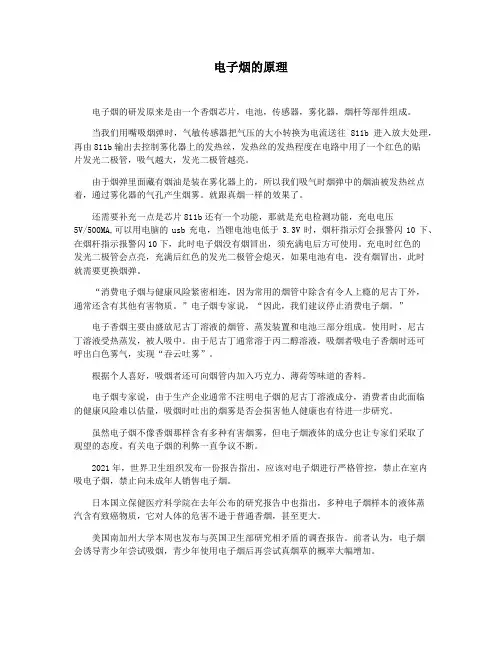

电子烟的原理
电子烟的原理电子烟的研发原来是由一个香烟芯片，电池，传感器，雾化器，烟杆等部件组成。
当我们用嘴吸烟弹时，气敏传感器把气压的大小转换为电流送往811b进入放大处理，再由811b输出去控制雾化器上的发热丝，发热丝的发热程度在电路中用了一个红色的贴片发光二极管，吸气越大，发光二极管越亮。
由于烟弹里面藏有烟油是装在雾化器上的，所以我们吸气时烟弹中的烟油被发热丝点着，通过雾化器的气孔产生烟雾。
就跟真烟一样的效果了。
还需要补充一点是芯片811b还有一个功能，那就是充电检测功能，充电电压5V/500MA,可以用电脑的usb充电，当锂电池电低于3.3V时，烟杆指示灯会报警闪10下、在烟杆指示报警闪10下，此时电子烟没有烟冒出，须充满电后方可使用。
充电时红色的发光二极管会点亮，充满后红色的发光二极管会熄灭，如果电池有电，没有烟冒出，此时就需要更换烟弹。
“消费电子烟与健康风险紧密相连，因为常用的烟管中除含有令人上瘾的尼古丁外，通常还含有其他有害物质。
”电子烟专家说，“因此，我们建议停止消费电子烟。
”电子香烟主要由盛放尼古丁溶液的烟管、蒸发装置和电池三部分组成。
使用时，尼古丁溶液受热蒸发，被人吸中。
由于尼古丁通常溶于丙二醇溶液，吸烟者吸电子香烟时还可呼出白色雾气，实现“吞云吐雾”。
根据个人喜好，吸烟者还可向烟管内加入巧克力、薄荷等味道的香料。
电子烟专家说，由于生产企业通常不注明电子烟的尼古丁溶液成分，消费者由此面临的健康风险难以估量，吸烟时吐出的烟雾是否会损害他人健康也有待进一步研究。
虽然电子烟不像香烟那样含有多种有害烟雾，但电子烟液体的成分也让专家们采取了观望的态度。
有关电子烟的利弊一直争议不断。
2021年，世界卫生组织发布一份报告指出，应该对电子烟进行严格管控，禁止在室内吸电子烟，禁止向未成年人销售电子烟。
日本国立保健医疗科学院在去年公布的研究报告中也指出，多种电子烟样本的液体蒸汽含有致癌物质，它对人体的危害不逊于普通香烟，甚至更大。
电子烟工作原理
电子烟工作原理电子烟是一个越来越受欢迎的替代传统香烟的设备。
它被认为是一种相对较安全的选择，因为它并不产生燃烧和焦油等有害物质。
那么，电子烟是如何工作的呢？1. 电子烟的基本构成电子烟通常由三个主要部分组成：电池部分、雾化器和液体储存部分。
这些部件通过电子线路和控制芯片相互连接。
电池为烟民提供了所需的电力，雾化器则是将液体转化为蒸汽的关键组件。
2. 电池部分电子烟的电池通常是可充电的锂离子电池，可以使用USB接口或其他充电方式进行充电。
电池通过提供电流给雾化器来启动烟油的加热过程。
一些电子烟还配备了电池指示灯，用于显示电池的电量。
3. 雾化器雾化器是电子烟的核心部件，负责将烟油转化为可吸入的蒸汽。
雾化器包含一个加热线圈，当电流通过时会产生高温。
雾化器中的烟油会被加热到其沸点，形成蒸汽。
烟民通过吸气口吸入这些蒸汽。
有些雾化器还包含可调节的控制器，使用户可以根据个人喜好来调整雾化器的功率和温度。
4. 液体储存部分液体储存部分包含存放烟油的容器。
它通常位于电子烟的顶部或底部，并且可以很容易地填充或更换。
有些电子烟使用预填充的烟油盒，而其他一些则允许用户自行添加烟油。
5. 工作原理当用户吸入时，电子烟的感应器会检测到吸气，并同时启动电池和雾化器。
电池提供电流，使加热线圈开始加热。
加热的线圈接触液体烟油，将其加热至沸点，形成蒸汽。
蒸汽由雾化器释放出来，用户通过吸气口吸入。
6. 烟油的成分电子烟的烟油通常包含植物甘油、吸收剂、香料和尼古丁。
尼古丁的浓度可以根据个人需求进行调整，从而使用户可以逐渐减少尼古丁摄入。
需要注意的是，电子烟并不是绝对安全的产品。
虽然它不产生有害物质，但仍然含有尼古丁等成分。
因此，对于未吸烟者和未成年人来说，电子烟并不适合。
另外，尽管研究表明电子烟相对于传统香烟来说可能更少有健康风险，但仍然需要针对其长期使用对健康的影响进行更多的研究。
综上所述，电子烟通过电池部分提供电力，雾化器将烟油加热并转化为蒸汽，用户通过吸气口吸入蒸汽。
电子烟基础知识
整理课件
26
阻值Ω 0.08Ω 0.10Ω 0.15Ω 0.20Ω 0.25Ω 0.30Ω 0.35Ω 0.40Ω 0.45Ω 0.50Ω 0.55Ω 0.60Ω 0.65Ω
整理课件
11
按电池外观分类又可以分为 ：管状电池、盒子电池、烟斗及其他类。
整理课件
12
按功能分：机械电池、可调电池、蓝牙电池、温控电池及多功能电池等。
机械电池：顾名思义就是直接由电芯提供输出电流，电压功率固定不可 调，随电芯容量的降低输出电压及功率也在降低。
可调电池：指的是输出电压/功率可以调节，可以按使用者爱好调节输出 大小。
没有并联的多。 这里如果把功率看成容量，两种情况都可以说容量增加了，
实际按电池容量算，串联其实并未增加容量！
整理课件
20
我们把水压等效于电压，水流等效于电流，电阻（对电流的阻碍）等效于 放水的水管就很好理解电流与电压，功率等关系了！
电阻是对电流的阻碍，电阻值的 大小与它的横截面积有关，横截 面越大，阻值越小，流过的电流 就越大，同理水管越细水流就越 小，水管粗细就好比电阻大小。 因此我们就得到 电阻大=水管细，电阻小=水管粗
缺点 1.易鼓包产生气泡 2.易漏液 3.易刮伤破皮等
以上三种缺点都可能造成电池短路、燃烧甚至爆炸！
整理课件
10
外置电池
外置电池使用的是硬壳电芯， 如图为常见的18650硬壳电芯。
内置电池的优缺点：
优点 硬壳电芯拆卸、携带方便，不易 破皮短路工作较为稳定，弥补了 内置电芯充电时间较慢的特点。
《电子烟知识培训》课件
电子烟的种类
Po d S ystem
小巧简便的设备，使用预填充或可 充填的烟油盒。
Box Mod
较大的设备，具有可调节功率和温 度的功能。
一次性电子烟
预装有烟油的单次使用设备，方便 携带。
电子烟的主要部件
电池
给电子烟提供电力。
雾化器
将烟油加热并产生烟雾。
储液器
存储烟油并提供给雾化器。
电子烟的工作原理
1
加热元件
电子烟中的加热元件将烟油加热至所需温度。
2
雾化
烟油被加热后变为雾状，产生类似烟雾的物质。
3
吸入
用户通过吸入装置吸入产生的烟雾。
电子烟的使用方法
1 装填烟油
将烟油注入电子烟的储液器。
2 启动电源
按下电子烟上的启动按钮，开始加热烟油。
3 吸入烟雾
通过电子烟的吸入装置吸入产生的烟雾。
电子烟的优点和缺点
优点
• 较少的化学物质 • 减少二手烟的危害 • 可调节的尼古丁含量
缺点
• 不适合未吸烟者 • 长期影响未知 • 充电和烟油维护
电子烟的安全问题
1 烟油成分
2 充电安全
尼古丁和其他化学物质可能对健康有害。
使用兼容的充电器并避免过度充电。
3 过热问题
避免过度使用和过热的电子烟。
《电子烟知识培训》PPT 课件
电子烟是一种电子设备，模拟传统香烟，通过加热、雾化液体尼古丁产生烟 雾。本课件将介绍电子烟的种类、主要部件、工作原理、使用方法、优点和 缺点以及安全问题。
什么是ห้องสมุดไป่ตู้子烟？
电子烟是一种电子设备，模拟传统香烟的味道和体验，但不产生焦油和一些 传统香烟中的有害物质。通过加热、雾化液体尼古丁，用户可以吸入产生的 烟雾。
电子烟工作原理
电子烟工作原理电子烟，作为一种新型的吸烟工具，其工作原理与传统香烟完全不同。
本文将从三个方面详细介绍电子烟的工作原理，包括电子烟的组成结构、雾化装置和电子烟液的工作原理。
一、电子烟的组成结构电子烟主要由电池部分和雾化器部分组成。
电池部分是电子烟的动力来源，雾化器部分则负责将电子烟液变成可吸入的烟雾。
1. 电池部分电池部分通常由可充电锂电池构成，具有较高的电池容量，能够提供持久的电力支持。
电子烟的电池内置了一个控制芯片，用于控制电子烟的功率输出和保护电池的安全使用。
2. 雾化器部分雾化器部分是电子烟的核心组成部分，也被称为烟嘴或雾化装置。
它包括了一个加热丝和一个吸烟嘴。
加热丝负责将电子烟液加热，吸烟嘴则是利用真空原理将产生的烟雾吸入口腔。
二、雾化装置的工作原理电子烟的雾化装置是实现电子烟工作的关键部件，它的工作原理可以分为两个步骤：电子烟液供给和加热雾化。
1. 电子烟液供给电子烟液通常由三部分组成：植物甘油、丙二醇和食品级香精。
在使用电子烟时，电子烟液会从电子烟液存储装置中供给到加热丝上。
2. 加热雾化当电子烟液到达加热丝时，电池会提供足够的电力来加热加热丝。
加热丝的升温会导致电子烟液变成烟雾，而这个过程叫做雾化。
一旦电子烟液被雾化，产生的烟雾便可被用户吸入口中。
三、电子烟液的工作原理电子烟液是电子烟的核心组成部分，其工作原理与传统香烟完全不同。
1. 电子烟液的组成电子烟液的主要成分包括植物甘油、丙二醇和食品级香精。
其中，植物甘油是电子烟液的基础成分，负责产生烟雾；丙二醇则可以增加烟雾的浓度；食品级香精则赋予电子烟液各种口味。
2. 烟雾产生过程当电子烟液被加热丝加热时，植物甘油和丙二醇会迅速升温，形成蒸汽。
同时，食品级香精的香味也会随之释放出来。
用户通过吸烟嘴吸气，将产生的蒸汽吸入口腔，从而达到仿真吸烟的效果。
总结：电子烟的工作原理完全不同于传统香烟。
通过电池提供的电力，电子烟能够将电子烟液雾化成烟雾，使用户得到仿真吸烟的感觉。
电子烟基础知识培训课件
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
内置电池的优缺点：
优点 1.尺寸多，可随意定制外观尺寸，便于应用各种结构； 2.不可随意拆卸，保证产品完整性； 3.价格便宜。
缺点 1.易鼓包产生气泡 2.易漏液 3.易刮伤破皮等
以上三种缺点都可能造成电池短路、燃烧甚至爆炸！
电压/的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
多功能电池简易图
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
简化后就是电池+控制板+发热丝
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
什么是电子烟?
通俗的解释--电子烟就是利用电能短接 电阻丝发热来蒸发烟油产生烟雾的设备。
实际这是不全面的 电子烟应该说是把 电能转换成热能或者动能通过热能或动能让 烟油发生物理变化生成烟雾的设备！
电子烟的组成
机械电池：顾名思义就是直接由电芯提供输出电流，电压功率固定不可 调，随电芯容量的降低输出电压及功率也在降低。
可调电池：指的是输出电压/功率可以调节，可以按使用者爱好调节输出 大小。
蓝牙电池：在可调的基础上增加了和手机通信的功能，也就是电子烟上的 各个参数会在手机上通过手机软件显示出来，也可通过手机调节其输出大 小。
温控电池: 在上述几种电池的功能上增加了温度调节功能，其实应属多功能 电池一类。 多功能电池：包含机械、可调、蓝牙、温控等其中两种或多种功能于一身。
电子烟概述PPT课件
2* mini CE4雾化器 1*墙充+一个USB充
1*说明书 1*礼盒 /EGO包包
4. 烟斗
雾化器容量: 2.5ML 电池容量: 900mAh 电池充电周期: 可反复充电400次 雾化器寿命:85000口
【标配】 1、玫瑰木电子烟斗1支； 2、900毫安专用锂离子可充电电池2枚； 3、专用充电器一个；车载充电器一个 4、烟嘴2个； 5、烟弹3枚 6、说明书一本；
Flavors: 烟草类；咖啡类，水果类；甘草类；薄荷类； 尼古丁浓度：0mg,6mg,12mg,16mg,24mg.
5.其他配件
雾化芯 （位于雾化器内）
挂绳
充电器,墻充 和 USB充
四.电子烟的分类
1 EGO系列
电池容量:650mAh 工作电压:3.6V 充电时间 :2-3 小时 电池寿命: 大于 300 次 电池充满口数:800-1200 口 电池可用钢管，贴布，龙纹系列图案
基本配置：一根烟体,一个雾化器, 一个充电器,六个烟弹. 充电器输入电压.110V-220V. 电池容量：180mah,充电时间2-3小时.可吸180口以上 烟弹有六十种口味供选择. 电池使用寿命：可放电300次左右
二代电子烟
随着人们对第一代电子烟的使用越来越多，尤其是国外客 户，慢慢的在使用过程中就发现了第一代电子烟的许多缺 点，主要是表现在雾化器上面。第一代电子烟的雾化器很 容易烧断，另外在更换烟弹的时候，容易伤害到雾化器的 尖头部位。日积月累就会完全磨坏，最后导致雾化器不出 烟。因此产生了二代电子烟。
2.工作原理
电子烟是有高科技智能芯片通过开关控制电流输出，导致发热丝发热，
电子烟 雾化 原理
电子烟雾化原理
电子烟雾化的原理是通过加热液体，使其变成可吸入的烟雾。
电子烟由一个电池、一个雾化器和一个储液罐组成。
首先，电池提供电力，使雾化器工作。
然后，液体被储存在储液罐中。
当用户吸入烟嘴时，电子烟的感应器会感知到，并发送信号给电池，启动加热元件。
加热元件加热储液罐中的液体，通常是由蔬果或草药提取的可溶解性液体。
加热液体后，它们变成蒸汽或烟雾。
这些产生的蒸汽或烟雾通过雾化器喷出，然后被用户吸入。
电子烟的雾化原理与传统香烟的燃烧原理有所不同。
传统香烟会燃烧烟叶，释放出有害的燃烧物质和二手烟，对用户和周围的人都有害。
而电子烟的雾化原理避免了燃烧过程，减少了有害物质的生成和释放。
需要注意的是，尽管电子烟的雾化原理避免了传统香烟的燃烧过程，但吸用电子烟仍然可能对健康造成潜在风险。
液体中的尼古丁等成分仍然对身体有一定的影响。
在选择使用电子烟时，消费者应当了解相关产品的性质并谨慎使用。
电子烟设计技术讲解17页PPT
电子烟结构说明
电子烟工作原理
一、电子烟结构分类
1.三节电子烟：烟弹、常规雾化器、电池组件； 2.二节电子烟：一次性雾化器、电池组件； 3.一体式电子烟；
1.三节电子烟：
电池
雾化器
吸嘴
LED灯
LOGO
烟弹
2.二节电子烟
3.一体式电子烟
二、电子烟结构：
1.雾化装置：常规雾化器、一次性雾化器 2.电池组件： 3.结构材料 4.烟油
2.常见的口感不良分析
异味（烧焦味）：A.发热丝排列太紧； B. 憋气；C.下油不顺（烟丝棉排列过紧；纤维 绳被发热丝绕得太紧、与棉未接角好）。 灵敏度低：正常吸气或加大力度吸气时LED 灯亮有延迟现象。
2.常见的口感不良分析
吸力重：负压值大于1.0Kpa，在吸气时明 显憋气。主要是因为进气瓶颈通气过小产生。 前进电池可能产生的位置有：咪头套、灯帽、 电池与阻液器接触处等；侧进气电池：气孔 与气槽尺寸太小等。
END！ 谢谢！
更多精品资请访问
更多品资源请访问
1.功能测试
A.口味测试：以烟油香为基准，在雾化时烟气香味接近 烟油香，不能偏离太远，更不能产生另外一种气味（异 味与其它香味）。
B.灵敏度与吸力测试：灵敏度判定负压值为0.4Kpa时 LED灯亮，吸力在负压值0.4～1.0Kpa之间为正常。
C.烟气厚实度确认：通常发热丝雾化时表面温度在 250-280摄氏度雾化效果最佳，抽吸判定时烟气吸到 嘴里不能过高， 温度在喝50-热（电阻丝）：阻值 B.烟丝棉/镍网：尺寸、密度 C.玻纤绳：绞线纹路、松紧度 D.陶瓷座：外径、气孔
2.电池组件
A.电池：容量、电压、内阻
B.控制板：静态电流、输出电压、时间控制、 保护装置
电子烟基础知识ppt课件
电子烟基础知识培训
2015.11.20
------------------黄科
Tel：15817335800
5
雾化器的工作原理：
6
7
电子烟雾化器常见问题分析：
1：漏油： 原因1，由于隔油管限制下油的缺口尺寸偏大，吸烟时会把烟液直接 从透明储油管内带出，静止摆放时烟油会一直往下流，从插头底部漏 出。 原因2，密封储油管的密封塞由于变形或尺寸偏小，造成失效，时间 一长，烟油会从侧边漏出。
2：烧焦 原因：出现烧焦是由于加热烟液的温度与下油的速度不适合引起的， 其原因包括以下几点： 1.隔油管限制下油的缺口尺寸偏小，导致下油速度过慢，供不上油 2.发热丝的阻值过低或电池电压过高，导致发热丝的发热量过大，烟 油燃烧出现烧焦变味; 3.发热丝变形，导致发热丝局部出现发量过大从而出现烧焦。
10
外置电池
外置电池使用的是硬壳电芯， 如图为常见的18650硬壳电芯。
内置电池的优缺点：
优点 硬壳电芯拆卸、携带方便，不易 破皮短路工作较为稳定，弥补了 内置电芯充电时间较慢的特点。 缺点 该电芯缺点较为直观，尺寸固定，需配合电池箱固定在电池内，因此对 结构设计要求更为严谨。
11
按电池外观分类又可以分为 ：管状电池、盒子电池、烟斗及其他类。
实际按电池容量算，串联其实并未增加容量！
20
我们把水压等效于电压，水流等效于电流，电阻（对电流的阻碍）等效于 放水的水管就很好理解电流与电压，功率等关系了！
电子烟介绍ppt课件
2 电子烟进化史
2004年至今,电子烟从第一代已经发展至第三代,在质量和口感上都 有了很大的提升,同时具有丰富的口味选择和个性化的外观设计。 从第一、第二代产品需手工调整电压到第三代产品可芯片控制功率、 温度。性能更加先进、体验更加完美的产品不断地出现在市场。
22
23
3 电子烟分类
• 电子烟主要可以按以下几个方法分类: • 1.使用烟油还是烟弹; • 2.按电子烟动力舱类型分类; • 3.按用户抽吸方式分类; • 4.按电子烟外型分类。
17
1.5.1 蓝牙BLE电子烟方案结构图
18
1.5.2 蓝牙与手机端 APP的配合
1、用户注册激活设备：
蓝牙电子烟方案兼容低功耗蓝牙协 议，配合电子烟APP，通过用户注册 来激活设备（根据相关法规，我国 禁止向未成年人出售电子烟。因此 蓝牙电子烟方案，可以通过利用蓝 牙技术来限制未成年人对其产品的 使用，实现年龄管控；而对符合法 规的用户，不仅可以随时随地，享 受吸烟带来的快感，还可通过手机 APP查询个人抽烟习惯；甚至可以将 个人抽烟记录上传至云端服务器， 获取健康管理建议）。
15
基于 EFM8 的电子烟电路原理图
1）通过唛头或者按键唤醒 EFM8。
2）唤醒后，首先进行电池电压监测，如电池电压正常， 则根据设置值或者默认值，把 PWM 输出到功率电路，进 行选定功率输出，并通过反馈来校准输出功率。如电池 电压低于最低电压值，则通过 OLED 显示提醒。
3）可以通过按键调整输出功率值。
14
以EFM8 方案为例
该框图中锂电池的电压 3.3V~4.2V，气流监测可用 咪头。 框图中 OLED 是用来 显示电池电压以及功率状态。 按键用来唤醒出烟和调整出 烟量 (发热丝功率)。作为主 控单元 MCU，EFM8 对锂电 池有过放和欠压保护、充电 过程监测和显示、及其过充 保护，短路监测等。
电子烟方案原理图
电子烟方案原理图1. 引言电子烟是一种新型的电子产品，它通过加热液体产生烟雾，用于替代传统的香烟。
电子烟的原理图是电子烟方案的核心部分，它描述了电子烟的工作原理和各个部件之间的连接关系。
本文将介绍一个典型的电子烟方案原理图，并详细解释各个部件的功能与作用。
2. 电子烟方案原理图概述典型的电子烟方案原理图包括以下几个主要部分：•电源电路：为电子烟提供电力供应；•控制电路：控制电子烟的工作模式和参数；•加热元件：加热电子烟液体产生烟雾；•电子烟液体供给系统：用于储存和输送电子烟液体。
下面将对每个部分的功能和作用进行详细介绍。
3. 电源电路电源电路是电子烟方案的基础，它为电子烟提供所需的电力供应。
电源电路通常由电池、电池管理芯片和充电电路组成。
电池管理芯片负责监控电池状态，以保证电子烟的安全使用。
充电电路可以用来给电池充电，以延长电子烟的使用时间。
4. 控制电路控制电路是电子烟方案中的核心组成部分，它决定了电子烟的工作模式和参数。
典型的控制电路包括控制芯片、按键和显示屏。
控制芯片负责处理用户的操作指令，并控制加热元件的工作。
按键和显示屏可以用来与用户进行交互，显示电子烟的状态和参数。
5. 加热元件加热元件是电子烟方案中最重要的部分，它通过加热电子烟液体产生烟雾。
常用的加热元件有加热线圈和加热膜。
加热元件通常由金属材料制成，具有较高的导热性能。
当电流通过加热元件时，加热元件会加热液体，使其蒸发产生烟雾。
加热元件的设计和选材要考虑加热效率和安全性。
6. 电子烟液体供给系统电子烟液体供给系统是电子烟方案中供给电子烟液体的部分。
它通常由电子烟液体储存器、输液管和喷雾器组成。
电子烟液体储存器用于储存电子烟液体，输液管将电子烟液体传输到喷雾器。
喷雾器通过加热元件将液体蒸发产生烟雾，并将其呈现给用户。
7. 总结本文介绍了一个典型的电子烟方案原理图，并详细解释了各个部件的功能和作用。
电子烟方案原理图是实现电子烟工作的核心，它包括电源电路、控制电路、加热元件和电子烟液体供给系统四个主要部分。
《电子烟培训资料》课件
欢迎大家来参加今天的《电子烟培训资料》PPT课件，让我们一起探索电子烟 的神奇世界吧！
电子烟概述
了解电子烟的基本概念和定义，包括它是如何模拟传统香烟的吸食体验以及为什么它成为了现代人的热门选择。
电子烟的组成部分
详细解释电子烟的各个组成部分，包括电池、雾化器、加热丝和储液罐等，帮助我们了解电子烟内部结构。
什么是尼古丁盐
介绍尼古丁盐的概念和特点，以及与传统尼古丁的比较，让大家了解尼古丁 盐在电子烟中的作用。
电子烟的安全使用
向大家传授电子烟的安全使用知识，包括电池维护、合理选购烟草液、使用 注意事项等，确保用户享受电子烟的同时，保障安全和健康。
电子烟的市场前景
深入探讨电子烟在全球范围内的市场趋势和潜力，从各个角度分析电子烟的未来发展前景以及影响因素。
2
加热丝加热
电子烟的加热丝发热，蒸发烟草液。
3
产生烟雾
蒸发的烟草液变成可吸入的烟雾。
电子烟的优缺点
客观分析电子烟的优势和不足，并针对各类人群进行讲解电子烟的适用性和潜在的问题。
优势
适用于吸烟者希望戒烟、减少危害、尝试新口味 等需求。
不足
存在较高的初始成本、不同地区法规限制、传统 烟草感受上的差距等问题。
电池
提供电子烟的能源，是其工作的核心部件。
雾化器
将液体烟草转化为可吸入气雾的装置。
加热丝
通过加热，将液体烟草转化为可吸入的烟雾。
储液罐
储存液体烟草，供电子烟使用。
电子烟的工作原理
深入了解电子烟的工作原理，包括电池供电、雾化器加热丝发热、烟草液蒸发等过程，以及如何将烟草 转化为烟雾。
1
吸气激活
当用户吸气时，电子烟自动启动。
电子烟培训资料
电子烟培训资料
请将你的手机调至无声或关机状态
谢谢
电子烟分类:
按开关类型可分为：
一 机械开关： 1 指针式开关 2 手动开关（按键开关） 二 空气开关： 1 咪头开关
一机械开关电子烟的结构：
电子烟主要分为三个主体：烟弹
雾化器 电池杆
电子烟由空气开关、智能控制电路、智能芯片、雾化发生器、雾化腔 室、锂离子电池等微电子高科技器件构成，通过现代高科技的智能微 电子技术的控制实现了空气气流感应、烟雾模拟、雾气控制、随时待 机等高科技人性化功能。产品结构如下图：
电子烟产品介绍：
产品名称：一次性电子烟 产品型号： SMISS-CE4+ 图片
●可配ego系列电池 ●电池型号：13450/650mAh 电池杆：14x71.5mm 重量： 25.8g 13600/900mAh 电池杆：14X87.0mm 重量：33.1g 13700/1100mAh 电池杆：14X104.5 重量：39.0g ●雾化器：14mmX75.5mm 重量：15.5g ●雾化器可以拆分 ●发热丝阻值：2.2Ω-2.5Ω ●充电方式：可充电 ●包装配置：适配器 USB线 2个雾化器 2PCS 电池杆 1PCS说明书
电子烟产品介绍：
产品名称：电子烟 产品型号： SMISS ego-C 图片
●可配ego系列电池 ●电池型号：13450/650mAh 电池杆：14x71.5mm 重量： 25.8g 13600/900mAh 电池杆：14X87.0mm 重量：33.1g 13700/1100mAh 电池杆：14X104.5 重量：39.0g ●雾化器：14mmX42.8mm 重量：15.0g ●雾化器可以拆分 ●发热丝阻值：2.2Ω-2.5Ω ●充电方式：旋扭充电 ●包装配置：1PCS适配器，1PCSUSB连接线， 2PCS雾化器 2PCS电池杆 1PCS说明书
电子烟基本结构
电子烟基本结构电子烟主要由三部分构成：烟杆、雾化器、吸嘴。
还有充电器，烟弹电子烟结构图虽然电子香烟有多种形式，它们一般都由三部分构成：烟杆、雾化器、烟弹。
配件还有充电器。
现在最新的技术是采用一次性雾化器烟弹。
就只有2个部分了。
这是现在最先进的技术。
屏蔽了以前电子烟的很多问题，比如以前电子烟老是雾化器坏掉，用不了几天就坏了，以前的雾化器烟雾量也非常小。
口感也比较差。
现在都通过一次性雾化器烟弹解决了。
但是现在只有少数电子烟牌子拥有这个技术。
二代雾化器一般来说烟弹就是吸嘴部分，而有些工厂应客户需求把雾化器和烟弹一起粘合起来，做成一次性雾化器。
这电子烟结构图样做的好处就是可以极大提高电子烟的口味和烟雾量，同时质量更稳定了，因为做电子烟的人都知道，雾化器是最容易坏的，传统电子烟都是一个单独的雾化器，没几天就坏了。
这也是电子烟以前为什么被人质疑的根本原因。
而且如果一直用一个单独的雾化器，时间久了，口感也非常差，烟雾量也非常小了。
这就直接影响戒烟的效果。
并由工厂专业人员注液，避免了自己注液过多或过少导致烟液倒流进嘴里或流到电池部分腐蚀电路的问题，存烟油量也比一般烟弹多，密封性能好，所以他的使用时间比其他烟弹都要久。
这样算下来他的性价比反而更高了。
这种技术现目前只有极少数品牌拥有。
雾化器的构造就是一个加热元器件，通过电池供电发热，使其旁边的烟油挥发，形成烟雾，从而让人吸的时候达到“吞云吐雾”的效果。
烟杆烟杆内部构造使用相同的基本组成部分：一个灯PCBA板，充电电池，各种电子电路。
大多数电子香烟是使用锂离子及二次电池电源元件。
电池寿命则取决于电池类型和大小，使用的次数和操作环境。
并且许多不同的电池充电器类型可供选择，例如插座直充、车充、USB接口的充电器。
电池是电子香烟最大的组成部分。
有些电子香烟使用电子气流传感器启动该加热元件，一吸气就会使电池电路工作。
而手动感应的需要用户按下一个按钮,然后吸烟。
气动的使用方便，手动的电路比气动稳定，相对来说。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 结构图
• 功能： 电池组件提 供电源，由开关触发 电池组件内电路运行， 继而对雾化组件供电， 发热体发热使烟油雾 化产生烟雾，达到吸 烟的效果。
电子烟
.
雾化器
• 物料：雾化套、支架C、陶瓷座C、泡沫镍 P/R/S/T、电热丝、密封盖C、螺纹套C1、电极环 E、绝缘环C
• 工作原理：利用泡沫镍储存烟油，电热丝发热雾 化烟油产生烟雾，达到吸烟效果
.
• 结构图
雾化器
.
电池组件
• 物料：控制组件（开关组件+下导电座+控制板） LED板、锂电芯、电池套、灯罩
• 工作原理：通过开关组件触发控制板内IC，然后 IC发出相应指令：分别给LED灯和充电负极线供 电，实现智能电源的功能
.
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
.
电池组件
• 开关组件结构图
.ห้องสมุดไป่ตู้
电池组件
• 控制组件结构图 • 组成
开关组件 下导电座 控制板（带线）
.
• 电池组件结 构图
• 组成 控制组件 LED板 锂电芯 灯罩
电池组件
.
• 物料：吸嘴、吸嘴盖、 油杯、油杯塞、烟油
烟弹
• 结构图
• 功能：属于消耗品， 有一定使用寿命（烟 油用完为止），使用 时装在雾化组件上， 对其提供烟油。
