网格法--土方量计算公式知识讲解

方格网法计算土方量的计算公式

【目前最精确的方格网法计算土方量的计算公式】方格网法土方计算常采用三角棱柱体法计算土方量。

三角棱柱体法的计算公式是根据立体几何体积计算公式推导出来的，公式严密，计算结果精确。

（以前是采用四棱柱法，计算出每个四棱柱体积，从而将所有四棱柱的体积汇总得到总的土方量。

在传统的方格网计算中，土方量的计算精度不高。

）根据各角点施工高度的不同，零线（即方格边上施工高度为零、不填不挖的点的连线）可能将三角形划分为两种情况：三角形全部为挖方或全部为填方以及部分挖方和部分填方。

1、全填全挖的计算公式：
V=[a2*(h1+h2+h3)]／6
公式中 a—方格的边长
h1、h2、h3—三角形各角点的施工高度
2、部分挖方和部分填方的计算公式：
由于零线将三角形划分成底面为三角形的锥体和底面为四边形的锲体，锥体和楔体体积公式分别为：锥体的体积公式：
V锥体=(a2/6)×{h33/[(h1+h3) ×(h2+h3)]}
楔体的体积公式：
V楔体=(a2/6)×{h33/ [(h1+h3) ×(h2+h3)]－h3+h2+h1}
V锥体—锥体的体积(挖方或填方)
V楔体—楔体的体积(填方或挖方)
h1、h2、h3—三角形角点的施工高度（均用绝对值代入），但是h3指锥体顶点的施工高度。

土方量的计算方法【方格网法、等高线法、断面法、DTM法、区域土方量平衡法和平均高程法】

土方量的计算方法土方量的计算是建筑工程施工的一个重要步骤。

工程施工前的设计阶段必须对土石方量进行预算,它直接关系到工程的费用概算及方案选优。

在现实中的一些工程项目中，因土方量计算的精确性而产生的纠纷也是经常遇到的。

如何利用测量单位现场测出的地形数据或原有的数字地形数据快速准确的计算出土方量就成了人们日益关心的问题。

比较经常的几种计算土方量的方法有：方格网法、等高线法、断面法、DTM法、区域土方量平衡法和平均高程法等。

1、断面法当地形复杂起伏变化较大，或地狭长、挖填深度较大且不规则的地段，宜选择横断面法进行土方量计算。

上图为一渠道的测量图形，利用横断面法进行计算土方量时，可根据渠LL，按一定的长度L设横断面A1、A2、A3……Ai等。

断面法的表达式为在（1）式中，Ai-1，Ai分别为第i单元渠段起终断面的填(或挖)方面积；Li为渠段长；Vi为填(或挖)方体积。

土石方量精度与间距L的长度有关，L越小，精度就越高。

但是这种方法计算量大, 尤其是在范围较大、精度要求高的情况下更为明显;若是为了减少计算量而加大断面间隔，就会降低计算结果的精度; 所以断面法存在着计算精度和计算速度的矛盾。

2、方格网法计算对于大面积的土石方估算以及一些地形起伏较小、坡度变化平缓的场地适宜用格网法。

这种方法是将场地划分成若干个正方形格网，然后计算每个四棱柱的体积，从而将所有四棱柱的体积汇总得到总的土方量。

在传统的方格网计算中，土方量的计算精度不高。

现在我们引入一种新的高程内插的方法，即杨赤中滤波推估法。

2.1杨赤中推估杨赤中滤波与推估法就是在复合变量理论的基础上，对已知离散点数据进行二项式加权游动平均，然后在滤波的基础上，建立随即特征函数和估值协方差函数，对待估点的属性值（如高程等）进行推估。

2.2待估点高程值的计算首先绘方格网, 然后根据一定范围内的各高程观测值推估方格中心O的高程值。

绘制方格时要根据场地范围绘制。

由离散高程点计算待估点高程为其中，为参加估值计算的各离散点高程观测值，为各点估值系数。

全面方格网计算土方量

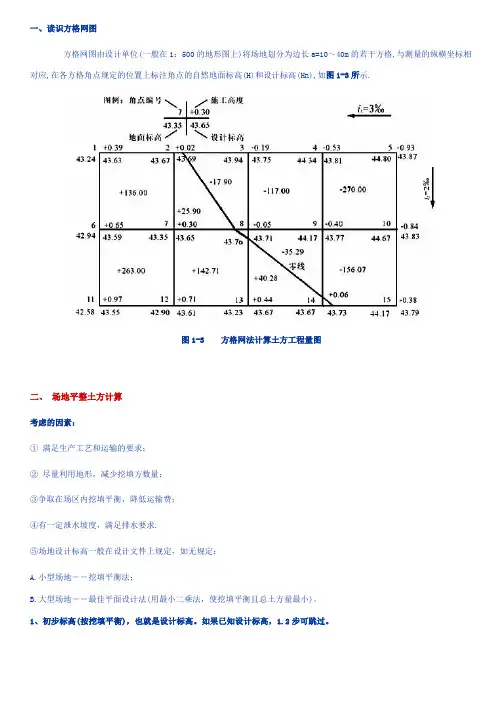

一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0± Lx ix± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

建筑工程技术土方量(方格网)计算

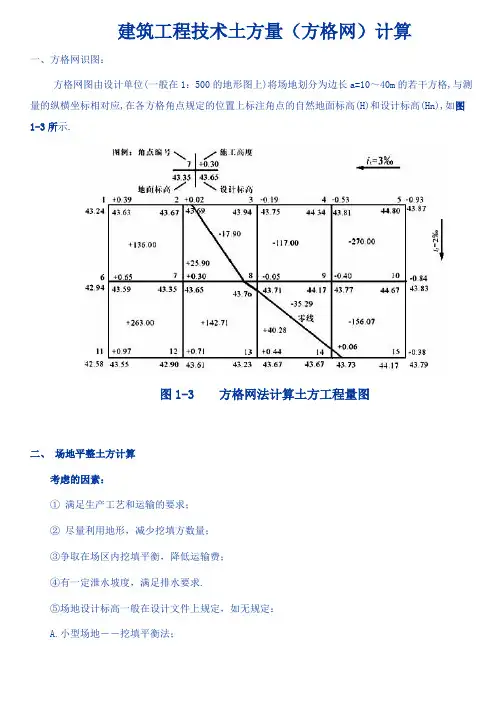

建筑工程技术土方量（方格网）计算一、方格网识图：方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M ——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ± Li②双向排水时，各方格角点设计标高为：Hn = H0 ± Lx ix ± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

建筑工程技术土方量(方格网)计算

建筑工程技术土方量（方格网）计算一、方格网识图：方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M ——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ± Li②双向排水时，各方格角点设计标高为：Hn = H0 ± Lx ix ± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

网格法土方量计算公式

网格法平整场地土方量计算公式：1、方格四个角点全部为填土式挖方，其土方量：2a)h?h?(h?h?Vh,h,h,h为角点填方高度，为绝对值。

）（注：4321432142、方格的相邻两角点为挖方，另两角点为填方。

其挖方部分工程量：21)??(V4h?hh?h3214222hha其222hha填方部分工程量：34)(?V?4h?hh?h3421h,hhh,为需填方角点填方高度。

皆为绝对值。

（注：为需挖方角点挖方高度，）43213、方格的三个角点为挖方，另一个角点为填方。

其填方部分工程量：4?V46(h?h)(h?h)43142a其挖方32ha部分工程量：V?h)??2hh?2hV?(4143,1,2326hhh,h,为需填方角点填方高度。

皆为绝对值。

）（注：为需挖方角点挖方高度，43124、方格的一个角点为挖方，相对的角点为填方。

另两个角点为零点时2a（零线为方格的对角线），其挖填方工程量为：hV?b4/ 142 /常用方格网计算公式2.计算公式项目图示一点填方或挖方(三角形)当时，二点填方或挖方(梯)形三点填方或挖方(五角形)四点填方正(或挖方方形)4/ 3注：1）a——方格网的边长,m；b、c——零点到一角的边长,m；h,h,h,h方格网四角点的施工高程,m，用绝对值代入；Σh——填方或挖方施工高程的——1423）本表公式是按各计算图形底面积乘以平均施工高程而得出的。

2。

挖方或填方体积，用绝对值代入； ,m总和——,m4/ 4。

(整理)方格网法计算土方

方格网法常用方格网计算公式横截面计算步骤及方法1．方格网法方格网计算步骤及方法图示计算步骤方法适用范围1．划方格网根据地形图划分方格网，尽量使其与测量或施工坐标网重合，方格一般采用20m×20m~40m×40m，将相应设计标高和自然地面标高分别标注在方格点的右上角和右下角，求出各点的施工高度(挖或填)，填在方格网左上角，挖方为(+)，填方为(-)。

2．计算零点位置计算确定方格网中两端角点施工高度符号不同的方格边上零点位置，标于方格网上，联接零点，即得填方与挖方区的分界线。

零点的位置按下式计算，见图(a)：；式中、——角点至零点的距离 m；、——相邻两角点的高程 m，均用绝对值；a——方格网的边长 m。

零点亦可采用图解法求出，如图(b)用尺在各角上标出相应比例，用尺相接，与方格相交点即为零点位置。

3．计算土方工程量按方格网底面图形和下表体积计算公式，计算每个方格内的挖方或填方量。

4．汇总分别将挖方区和填方区所有方格计算土方量汇总，即得该建筑场地挖方区和填方区的总土方量。

适于地形较平缓或台阶宽度较大的地段采用计算方法较为复杂，但作为平整场地土方量计算，精度较高。

2. 常用方格网计算公式项目图示计算公式一点填方或挖方(三角形)当时，二点填方或挖方(梯形)三点填方或挖方(五角形)四点填方或挖方(正方形)注：1）a——方格网的边长,m；b、c——零点到一角的边长,m；h1,h2,h3,h4——方格网四角点的施工高程,m，用绝对值代入；Σh——填方或挖方施工高程的总和 ,m，用绝对值代入；——挖方或填方体积,m。

2）本表公式是按各计算图形底面积乘以平均施工高程而得出的。

3. 横截面计算步骤及方法图示计算步骤方法适用范围1．划分横截面根据地形图、竖向布置图或现场检测，将要计算的场地划分为若干个横截面; ; ……，使截面尽量垂直等高线或建筑物边长；截面间距可不等，一般取10 m或20 m，但最大不大于100 m.2．划横截面按比例绘制每个横截面的自然地面和设计地面的轮廓线。

土方方格网计算方法

土方方格网计算方法土方方格网是土方工程中常用的一种计算方法，通过将土地分割成方格网，对每个方格内的土方进行计算，可以更精确地评估土地的开挖量和填方量。

本文将介绍土方方格网的计算方法，包括方格网的划分、土方量的计算等内容。

1. 方格网的划分。

在进行土方计算之前，首先需要对土地进行方格网的划分。

一般来说，可以根据土地的实际情况确定方格的大小，通常情况下，方格的大小可以选择为10米×10米或20米×20米。

在确定了方格的大小后，可以利用测量工具对土地进行划分，确保每个方格都能够清晰地被划分出来。

2. 土方量的计算。

一旦完成了方格网的划分，接下来就是对每个方格内的土方进行计算。

土方量的计算可以通过以下步骤进行：（1）测量每个方格的高程。

首先，需要对每个方格的高程进行测量。

可以利用测量仪器对方格内的几个关键点进行高程测量，然后通过插值法计算出整个方格的平均高程。

（2）计算土方量。

在得到了每个方格的平均高程后，可以通过以下公式计算出每个方格内的土方量：土方量 = 方格面积×（挖方高程填方高程）。

其中，方格面积可以直接通过方格的大小得到，挖方高程和填方高程分别为该方格内的地面高程和设计高程。

3. 土方量的累加。

完成了每个方格内土方量的计算后，就可以将所有方格内的土方量进行累加，得到整个土地的总土方量。

通过这种方法，可以更准确地评估土地的开挖量和填方量，为土方工程的施工提供重要参考。

4. 注意事项。

在进行土方方格网计算时，需要注意以下几点：（1）方格网的划分应当尽量均匀，确保每个方格内的土方量计算准确；（2）测量方格内的高程时，应当选择代表性的点进行测量，确保计算结果的准确性；（3）在进行土方量累加时，需要对累加的结果进行核对，确保计算结果的准确性。

总之，土方方格网计算方法是土方工程中常用的一种计算方法，通过对土地进行方格网的划分，可以更精确地评估土地的土方量。

在实际应用中，需要严格按照计算步骤进行操作，并注意各项计算的准确性，以确保土方计算结果的准确性和可靠性。

方格网计算土方公式

方格网计算步骤及方法；————2. 常用方格网计算公式项目图示计算公式一点填方或挖方 (三角形)当时，二点填方或挖方(梯形)三点填方或挖方(五角形)四点填方或挖方(正方形)注：1）a——方格网的边长,m；b、c——零点到一角的边长,m；h1,h2,h3,h4——方格网四角点的施工高程,m，用绝对值代入；Σh——填方或挖方施工高程的总和 ,m，用绝对值代入；——挖方或填方体积,m。

2）本表公式是按各计算图形底面积乘以平均施工高程而得出的。

3. 横截面计算步骤及方法图示计算步骤方法适用范围1．划分横截面根据地形图、竖向布置图或现场检测，将要计算的场地划分为若干个横截面; ; ……，使截面尽量垂直等高线或建筑物边长；截面间距可不等，一般取10 m或20 m，但最大不大于100 m.2．划横截面按比例绘制每个横截面的自然地面和设计地面的轮廓线。

自然地面轮廓线与设计地面轮廓线之间的面积，即为挖方或填方的截面.3．计算横截面面积按表格中面积计算分式，计算每个横截面的挖方或填方截面积.4．计算土方工程量根据横截面面积计算土方工程量式中——相邻两截面间土方量,m3;——相邻两截面的挖方(+)或填方(-)的截面积,m2适于地形起伏变化较大，自然地面复杂的地区，或者挖直深度较大，截面又不规则的地区计算方法较为简单方便，但精度较低。

——相邻两截面间的间距。

5．汇总按汇总表格式汇总全部土方工程量。

常用横截面计算公式项次图示面积计算公式12345土方量汇总表截面填方面积/m2挖方面积/m2截面间距/m填方体积/m3挖方体积/m3A-A` B-B`C-C`合计边坡土方计算步骤及方法图示计算步骤方法适用范围1．划分截面根据地形图、竖向布置图、设计边坡坡度绘制边坡地段平面图、截面图，截面图的间距取10 m或20 m，最大不超过50 m。

在边坡地段平面图上的边坡起点的左上角分别填上自然地面和设计地面的高度及两者标高的差值，挖方为(+)，填方为(-)，同时填上原自然地形坡度和设计边坡坡度值m(=tgφ)2．计算横截面面积如左图示，挖方或填方截面面积A(m2)及边坡的水平距离D(m)按下式计算：式中 h——边坡的施工标高,m;m——边坡的坡度值，即m ;i——自然地形坡度，即 m ;H——边坡的高度。

土方量计算网格计算法

第五章1土方的网格法计算。

（试述方格网法计算土地平整挖填土方量的基本原理及方法。

）（1）计算原理：方格网法的基本原理是将项目区地块，根据地形复杂程度、地形图比例尺以及精度要求划分成边长为10m～100m的方格，在水平面上形成方格网，分别测出各方格网四个顶点的高程，根据地面高程和设计高程计算各个格网挖填深度及土方量，最后汇总格网挖填土方量。

其中，地形图比例尺、施工高度、地形坡度、方格网边长及场地平整总面积都与土方量计算相对误差有直接的联系。

当方格网边长越短，场地平整总面积及施工高度越大，地形坡度越缓，地形图比例尺越大时，土方计算精度越高，反之越低。

（2）根据各方格划分为四边形和三角形的不同，方格网法又分为四方棱柱体法和三角棱柱体法。

①四方棱柱体法计算步骤：a）根据已有的地形图，划分方格网，其方位尽量与测量纵横坐标网重合。

方格的大小，根据自然地面或设计地面的复杂程度而定。

由于地形图的比例一般也取决于地形的复杂程度，建议地形图比例为1：500时用20m×20m方格网；比例为1：1000时可采用40m×40m方格网；面积较大而地形简单、坡度平缓时，可采用100m×100m方格网；地形特别复杂的个别地段，也可采取局部加密方格网的措施，如可采用10m×10m方格网。

b）测量各方格角点的自然地面高程H1（m），或者根据地形图上的等高线插值求出方格角点的自然地面高程H1（m）。

c）按项目区田块规划设计标明各方格角点的设计地面标高H2（m）。

d）计算自然地面高程与设计地面标高的差值，即得出各方格角点的施工高度Hs=（H1-H2）（m），也就是该角点的挖(或填)方向高度(“＋”为填方，“－”为挖方)。

e）确定零点及零线。

f）计算方格角点的挖、填土方量情况，按方格网计算公式表中所列的公式计算。

求出各方格的挖（填）方土方量，把挖（填）方土方量分别加起来，汇总。

②三角棱柱法：三角棱柱体法是将场地平面划成方格网后，再沿地形等高线方向连接各方格的对角线，将方格划分成两个等腰直角三角形，形成三角形网格。

建筑工程技术土方量(方格网)计算

建筑工程技术土方量（方格网）计算一、方格网识图：方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M ——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ± Li②双向排水时，各方格角点设计标高为：Hn = H0 ± Lx ix ± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

土方工程量计算--方格网法

2021/5/27
9
例题：某公园为了满足游人游园的需要，拟将如图地面平整为三
坡向两面坡的“T”字形广场。广场具有1.5%的纵坡和2%横坡，
土方就地平衡,试求其设计标高并计算其土方量。
2021/5/27
10
1．作方格网按正南北方向(或根据场地具体情况决定)作边长为20m的
方格网，将各方格角点测设到地面上，同时测量各角点的地面标高并将标高值标记在图纸上，这就是该点的原地形标高。
2021/5/27
26
第二节土方工程量计算
2021/5/27
1
上节回顾：
一、竖向设计和土方工程量
二、土方工程量计算方法
（一）近似体积估算法
（二）断面法
1、垂直断面法（适用于带状地形）
V=（S1+S2)/2 X L
(公式1)
V＝ (Sl十S2十4S0)/6 X L （公式2）
S0求法： S0 =
1(S1+S2+2 S1S2)
+V1=a(b+c)*∑h/8
a=20m, b=11.25m, c=12.25m +V1=32.3m3 -V1=16.5m3 依法可将其余各个方格的土方量逐一求出，并将计算结果逐项填入土方量计算表（表1-3-3）。
2021/5/27
22
9.绘制土方平衡表、土方调配表及土方调配图
从土方平衡表上可以一目了然地了解各个区的出土量和需土量、调拨关系和土方平衡情况。在土方调配表上则可更清楚地看到各区的土方盈缺情况。土方调配图上清楚地看到土方的调拨量,调拨方向和距离。
4∑h4′1=(x-0.3+x-0.6)×4 =8x-3.6m H0′=4*8 (6x-6.4+12x-7.4+6x-4.2+8x-3.6)= x-0.675

网格法--土方量计算公式

网格法平整场地土方量计算公式:1、方格四个角点全部为填土式挖方，其土方量：2（hi h2 h3 h4）（注：0山2山3山4为角点填方高度，为绝对值。

）42、方格的相邻两角点为挖方，另两角点为填方。

其挖方部分工程量：V=M（-卫匹）4 +h4h2+h3其填方部分工程量：V二’（丄匹）4 0 +h4h2+h3（注：h i,h2为需挖方角点挖方高度，h3,h4为需填方角点填方高度。

皆为绝对值。

）3、方格的三个角点为挖方，另一个角点为填方。

其填方部分工程量：V^- S6 m +h4）（h3 +h4）2其挖方部分工程量：乂,2,3 =玄（20 +h2+2h3 - h4）+V46（注：h|, h2, h s为需挖方角点挖方高度，入为需填方角点填方高度。

皆为绝对值。

）4、方格的一个角点为挖方，相对的角点为填方。

另两个角点为零点时2（零线为方格的对角线），其挖填方工程量为：V二話h2.常用方格网计算公式项目图示一点填方或挖方（三角形）1计算公式F亠H竺12 315当！- -门时，■-- 二点填方或挖方（梯形）三点填方或挖方（五角形）四点填方或挖方（正方形）注：1) a ----- 方格网的边长,m; b、c ------ 零点到一角的边长,m; hi,h 2,h 3,h 4―方格网四角点的施工高程，m,用绝对值代入；2 h---------- 填方或挖方施工高程的总和,m ,用绝对值代入；y——挖方或填方体积，m。

2)本表公式是按各计算图形底面积乘以平均施工高程而得出的。

土方工程量计算--方格网法

所谓零点就是既不挖土也不填土的点，将零
点互相连接起来的线就是零点线。零点线是
挖方和填方区的分界线，它是土方计算的重
要依据。
2021/10/10
8
（6）土方量计算
根据方格网中各个方格的填挖情况，分别计算出每一方格土方量。由于每一方格内的填挖情况不同，计算所依据的图式也不同。计算中，应按方格内的填挖具体情况，选用相应的图式，并分别将标高数字代入相应的公式中进行计算。
（1）求积仪法
运用求积仪进行测量，此法比较简便，精确度也比较高。
（2）方格纸法
用方格纸蒙在图纸上，通过数方格数，再乘以每个方格的面积而求取。此法方格网越密，精度越大。
一般在数方格数时，测量对象占方格单元超过1/2，按一整个方格计；小于1/2者不计。最后进行方格数的累加，再求取面积既可。
2021/10/10
4∑h4′1=(x-0.3+x-0.6)×4 =8x-3.6m H0′=4*8 (6x-6.4+12x-7.4+6x-4.2+8x-3.6)= x-0.675
H0′=X-0.675=H0
∵ H ≈ 2021/10/010 20.06 ∴ X=20.06+0.675≈20.74
16
6.求施工标高施工标高=原地形标高-设计标高得数 “+”号者为挖方,“-”号者为填方。
（如果有较精确的地形图，可用插入法由图上直接求得各角点的原地形标高，并标记在图上。）
2021/10/10
11
上图所示的角点1—1属于上述第一种情况，过点1—1作相邻二等高线间的距离最短的线段。用比例尺量得L＝12.6m， x＝7.4m, 等高差h＝0.5m，代人前面插入法求两相邻等高线之间任意点高程的公式，得 Hx=Ha+xh/L

常用方格网法计算土方工程量

方格网法：方格网法是把平整场地的设计工作与土方量计算工作结合在一起进行的。

方格网法的具体工作程序为：在附有等高线的施工现场地形图上作方格网控制施工场地，依据设计意图，如地面形状、坡向、坡度值等。

确定各角点的设断面法：是以一组等距（或不等距）的相互平行的截面将拟计算的地块、地形单体（如山、溪涧、池、岛等）和土方工程（如堤、沟渠、路堑、路槽等）分截成"段"，分别计算这些"段"的体积，再将各段体积累加，以求得该计算对象的总土方量。

交叉口的立面设计有三种方法：方格网法、设计等高线法和方格网设计等高线法三种。

方格网法是在交叉口的设计范围内，以相交道路的中心线为坐标基线打方格网，方格网线一般用5×5米或10×10米平行于路中线，斜交道路应选便于施工放线的测量的方向，测出方格网上的地面高程并求出其设计标高，从而算出施工高度。

设计等高线法是在交叉口的设计范围内，选定路脊线和划分标高计算网，算出路脊线和标高计算线上的各点的设计标高，最后勾画出设计等高线。

并算出各点的施工高度。

设计等高线法的主要优点是比方格网法能更加清晰地反映出交叉口的设计地形，其缺点是设计等高线上的各点不易放样。

通常是两种方法结合使用，取长补短1．方格网法方格网计算步骤及方法2. 常用方格网计算公式当注：1）a——方格网的边长,m；b、c——零点到一角的边长,m；h1,h2,h3,h4——方格网四角点的施工高程,m，用绝对值代入；Σh——填方或挖方施工高程的总和 ,m，用绝对值代入；——挖方或填方体积,m。

2）本表公式是按各计算图形底面积乘以平均施工高程而得出的。

3. 横截面计算步骤及方法常用横截面计算公式土方量汇总表边坡土方计算步骤及方法边坡土方计算K D、K V值表。

方格网土方量计算

方格网土方量计算
1.划定方格网区域：首先，需要在土方工程区域进行合适的划分，划
定出方格网的范围。

根据项目需要，可以根据工程地形和土方工程的特点，适当调整方格网的大小和形状。

2.设置基准点：在方格网的角点或中点位置确定基准点。

基准点的设
置应考虑方便测量高程和进行坐标计算。

3.进行高程测量：在每个方格的角点或中点位置，使用高程测量仪或
水准仪进行高程的测量。

测量时要保证仪器的准确性和稳定性。

可以使用
给定点的高程作为参考，或进行相对高程测量。

4.记录测量数据：将每个方格点的高程测量数据记录下来。

可以使用
表格进行整理记录，对每个方格点的坐标和高程进行标注。

5.计算方格网土方量：根据方格网的高程测量数据，可以计算出每个
方格内的土方量。

一般可以使用体积计算公式进行计算，即土方量等于方
格的面积乘以平均高程。

土方量=方格面积×平均高程
平均高程=（四个角点高程之和）/4
6.汇总计算结果：将每个方格的土方量进行汇总，得到整个方格网区
域的土方量。

可以使用表格或图表进行数据记录和结果汇总，方便后续的
土方计划和施工安排。

此外，方格网土方量计算还可以通过三维建模软件进行自动计算。

通
过将方格网的高程数据导入三维建模软件，可以自动生成方格区域内土方
的量，并进行可视化展示和分析。

总之，方格网土方量计算是一种实用的土方计算方法，可以准确快速
地计算出方格网区域内的土方量，为土方工程提供有效的测量和计算支持。

网格法--土方量计算公式

网格法平整场地土方量计算公式：
1、方格四个角点全部为填土式挖方，其土方量：
)(443212
h h h h a V +++= （注：4321,,,h h h h 为角点填方高度，为绝对值。

）
2、方格的相邻两角点为挖方，另两角点为填方。

其挖方部分工程量：)(43
22241212h h h h h h a V +++= 其填方部分工程量：)(43
22341242h h h h h h a V +++= （注：21,h h 为需挖方角点挖方高度，43,h h 为需填方角点填方高度。

皆为绝对值。

）
3、方格的三个角点为挖方，另一个角点为填方。

其填方部分工程量：)
)((643413424h h h h h a V ++= 其挖方部分工程量：4432123,2,1)22(6
V h h h h a V +-++= （注：321,,h h h 为需挖方角点挖方高度，4h 为需填方角点填方高度。

皆为绝对值。

）
4、方格的一个角点为挖方，相对的角点为填方。

另两个角点为零点时
（零线为方格的对角线），其挖填方工程量为：h b
a V 2=
2. 常用方格网计算公式
注：1）a——方格网的边长,m；b、c——零点到一角的边长,m；h1,h2,h3,h4——方格网四角点的施工高程,m，用绝对值代入；Σh——填方或挖方施工高程的总和 ,m，用绝对值代入；——挖方或填方体积,m。

2）本表公式是按各计算图形底面积乘以平均施工高程而得出的。
