DIY电池容量测试仪
diy电池电量测试器的电路图
电池电量测试器的电路图
2012-03-15 14:11:37 来源：科技小制作网浏览：807次
内容提要：测量干电池的电量，有必要在被测电池两端接一只负载电阻，让它在放电状态下进行测量。
附图是电路图。
运放接成电压跟随器的形式，Vo=Vi，即输出电压等于输入电压。
测量干电池的电量，有必要在被测电池两端接一只负载电阻，让它在放电状态下进行测量。
附图是电路图。
运放接成电压跟随器的形式，Vo=Vi，即输出电压等于输入电压。
把被测干电池接入测试器1、2接线端时，电池通过电阻R1放电，放电电流约60mA。
同时，电压加到A1的正输入端，则Vo=Vi，该电压通过二极管 VD2加到电压表V上。
由于VD2要产生约0.6V的电压，这将使电压表电压偏低。
在运放的负电源端接一只二极管VD1，以抵消VD2压降带来的误差。
同样，要测1.5V 纽扣电池时，电池接2、3接线端，电压加到A2的正输入端，在电压表上同样能测得电池的电量。
当要测量3V纽扣电池时，电池接2、4接线端。
3V电压通过R2和R3的分压把电池电压的一半加到A2的正接线端，这时电压表显示电压是被测电池电压一半，但同样可以测定电量情况。
电路中VD2、VD3是A1和A2的隔离二极管。
R4为电压平衡电阻，作用是让二极管VD1流过电流和VD2、VD3一样。
LED用来进行工作指示。
该测试器耗电约5mA。
自制电瓶放电仪器
做电池修复的，大家肯定都要用到放电仪，这里把我自己做的5A恒流放电仪电路提供给大家。
这是原先做的一个小电流的恒流放电仪电路图，U3是松下的12V的继电器（TQ2-12V）U1是两路的比较器LM393，U2是稳压电路MC7805。
该电路的工作过程如下：首先，当电池接上电路后，按下触动开关，电源通过开关加到稳压块MC7805和比较器LM393上，MC7805将5V基准电压送至比较器的输入正端，电池组的电压通过分压电路送至比较器的输入负端，当电池的电压大于10.5V时，比较器的输出端输出低电平，继电器吸合，当触动开关断开时，由于继电器已经吸合，整个电路导通，电池组通过稳压块MC7805对放电电阻以120mA的电流恒流放电。
当电池组的电压低于10.5V时，比较器的输出端输出高电平，继电器断开，整个电路停止工作。
此时只有当再次按下触动开关，并且电池组电压大于10.5V时，整个电路才开始重新工作。
通过这个这个放电电路，大家应该清楚如何做5A的恒流放电仪了，控制部分需再加上一个大的继电器，可以过30A以上的电流，也是12V的。
将小继电器的7、8脚断开（原先这一路是并联的，当时是怕一路失效不吸合，还有一路可以吸合不影响工作）。
将大继电器的接地脚接在小继电器的7脚，8脚接地。
这样当小继电器工作时，7、8脚导通，大继电器也吸合，电压可以通过大继电器通向放电电路。
放电电路用的是五个7805，分别接上5个5.1欧姆的大功率电阻，放电电流每一路是1A 差一些，5路即5A差一些，加上控制部分的耗电，基本上在5A。
由于7805的输入输出电压差大，所以散热需良好，我用的是原先做有线电视放大器的外壳（这是我的专项），5个散热正好。
说到这，还差一个记时的东西，因为我们这是土制的嘛，所以就用一个电子机械针就行了，从5V分1.5V电压出来，接在钟的电池正负极两端，把钟置于12点的位置，当电路开始工作时，钟也开始走了，当放电路停止工作时，钟也停了，这样放电时间也就知道了（这不用我再费话了吧）。
电池容量测试仪操作指南说明书
电池容量测试仪操作指南说明书1. 前言电池容量测试仪是一种用于测量电池容量的设备，通过这个操作指南说明书，您将学到如何正确操作这台设备并获得准确的测试结果。
在使用之前，请仔细阅读本指南。
2. 设备介绍2.1 外观及功能电池容量测试仪外观紧凑，由主机、显示屏和操作按钮组成。
显示屏用于显示测试结果和相关信息，操作按钮用于控制不同的功能。
此设备支持电池容量测试、电池电压测试和内阻测试等功能。
2.2 规格参数- 输入电压：AC 100-240V- 输出电压：DC 1.2-36V- 测试范围：0-9999mAh- 分辨率：1mAh- 内阻测试范围：0.01-9.99Ω- 精确度：±1%3. 操作步骤3.1 准备工作在进行测试之前，请确保电池容量测试仪已连接到电源，并正确接入待测试电池。
3.2 设备开机按下设备上的电源按钮，待显示屏亮起并显示设备信息后，即可进行下一步操作。
3.3 选择测试功能使用操作按钮选择需要进行的测试功能，可以通过向左或向右调整选项，然后按下确认键进行确认。
3.4 进行测试将待测试电池正确连接至电池容量测试仪，确保极性正确无误。
然后按下开始测试的按键，测试仪将自动开始测试。
3.5 结果显示待测试完成后，测试结果将在显示屏上显示出来。
您可以通过左右按键切换不同的结果查看。
4. 注意事项- 在测试过程中，请确保电池正确接入设备，同时注意电池极性方向的正确性，以免发生损坏或安全事故。
- 长时间无操作后，设备将自动进入休眠状态，为了延长设备寿命，请及时关闭电源。
- 如果您对测试结果有疑问或需要进一步的技术支持，请参考厂家提供的联系方式与我们取得联系。
5. 故障排除如果在使用电池容量测试仪的过程中遇到任何故障，请先尝试以下解决方法：- 重新连接待测试电池，确保电池连接牢固；- 检查电池容量测试仪的电源线是否正确连接；- 尝试重启设备。
如果以上方法无法解决问题，请参考厂家提供的售后服务信息或联系技术支持。

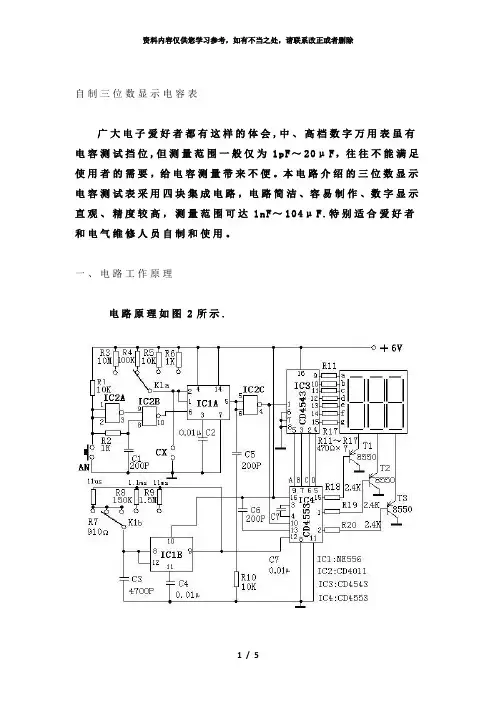

【精品】自制三位数显示电容表
自制三位数显示电容表广大电子爱好者都有这样的体会,中、高档数字万用表虽有电容测试挡位,但测量范围一般仅为1p F～20μF，往往不能满足使用者的需要，给电容测量带来不便。
本电路介绍的三位数显示电容测试表采用四块集成电路，电路简洁、容易制作、数字显示直观、精度较高，测量范围可达1nF～104μF.特别适合爱好者和电气维修人员自制和使用。
一、电路工作原理电路原理如图2所示.图2三位数字显示电容测试表电路图该电容表电路由基准脉冲发生器、待测电容容量时间转换器、闸门控制器、译码器和显示器等部分组成。
待测电容容量时间转换器把所测电容的容量转换成与其容量值成正比的单稳时间t d。
基准脉冲发生器产生标准的周期计数脉冲。
闸门控制器的开通时间就是单稳时间t d。
在t d时间内，周期计数脉冲通过闸门送到后面计数器计数，译码器译码后驱动显示器显示数值。
计数脉冲的周期T乘以显示器显示的计数值N就是单稳时间t d，由于t d与被测电容的容量成正比，所以也就知道了被测电容的容量。
图2中，集成电路I C1B电阻R7～R9和电容C3构成基准脉冲发生器(实质上是一个无稳多谐振荡器）,其输出的脉冲信号周期T与R7～R9和C3有关，在C3固定的情况下通过量程开关K1b对R7、R8、R9的不同选择，可得到周期为11μs、1.1m s和11m s的三个脉冲信号.I C1A、I C2、R1~R6、按钮A N及C1构成待测电容容量时间转换器（实质上是一个单稳电路).按动一次A N，I C2B的10脚就产生一个负向窄脉冲触发I C1A,其5脚输出一次单高电平信号。
R3～R6和待测电容C X为单稳定时元件,单稳时间td=1.1（R3~R6)C X。
I C4、I C2C、C5、C6、R10构成闸门控制器和计数器，I C4为C D4553,其12脚是计数脉冲输入端，10脚是计数使能端，低电位时CD4553执行计数，13脚是计数清零端，上升沿有效。
当按动一下A N后，I C4的13脚得到一个上升脉冲，计数器清零同时I C2C的4脚输出一个单稳低电平信号加到I C4的10脚，于是I C4对从其12脚输入的基准计数脉冲进行计数。
电池容量测试实验报告
电池容量测试实验报告一、实验目的本次电池容量测试实验的主要目的是准确测量不同类型电池的实际容量，评估其性能表现，并为相关产品的设计和使用提供可靠的数据支持。
二、实验原理电池容量指的是电池在一定条件下能够释放出的电荷量，通常以安时（Ah）或毫安时（mAh）为单位。
本次实验采用恒流放电法来测量电池容量。
即在恒定电流的情况下，对电池进行放电，直至电池电压达到截止电压，通过记录放电时间和放电电流，计算出电池的容量。
三、实验设备与材料1、电池测试设备：能够提供恒定电流放电，并精确测量放电时间和电压的电池测试仪。
2、被测电池：本次实验选取了常见的几种电池类型，包括锂离子电池、镍氢电池和铅酸电池。
3、连接导线：用于连接电池和测试设备。
4、数据记录设备：用于记录实验过程中的各项数据。
四、实验步骤1、准备工作确保电池测试仪处于正常工作状态，校准仪器的电流和电压测量精度。
对被测电池进行外观检查，确保电池无明显的损坏、变形和漏液现象。
将电池充满电，按照电池的充电规范进行操作。
2、连接测试设备使用连接导线将电池的正负极与电池测试仪的对应接口连接牢固，确保接触良好，以减少接触电阻对测试结果的影响。
3、设定测试参数根据不同类型电池的特性，设置合适的放电电流和截止电压。
一般来说，锂离子电池的截止电压为 30V，镍氢电池为 10V，铅酸电池为18V。
放电电流的选择应根据电池的额定容量和使用场景来确定，通常为电池额定容量的 02C 或 05C（C 表示电池的额定容量）。
4、开始测试启动电池测试仪，开始对电池进行恒流放电。
在放电过程中，实时监测电池的电压和放电时间，并记录数据。
5、结束测试当电池电压达到设定的截止电压时，电池测试仪自动停止放电。
记录此时的放电时间，并根据放电电流和放电时间计算出电池的容量。
6、重复测试为了提高测试结果的准确性和可靠性，对每种类型的电池进行多次重复测试，并取平均值作为最终的测试结果。
五、实验数据记录与处理以下是本次实验中不同类型电池的测试数据记录和处理结果：｜电池类型|放电电流（A）｜放电时间（h）｜电池容量（Ah）｜平均容量（Ah）｜｜｜｜｜｜｜｜锂离子电池|05|45|225|23|｜锂离子电池|05|42|21|｜锂离子电池|05|46|23|｜镍氢电池|02|105|21|205|｜镍氢电池|02|102|204|｜镍氢电池|02|108|216|｜铅酸电池|02|85|17|175|｜铅酸电池|02|88|176|｜铅酸电池|02|82|164|六、实验结果分析1、锂离子电池从测试结果来看，锂离子电池的平均容量约为 23Ah，具有较高的能量密度和较长的使用寿命。

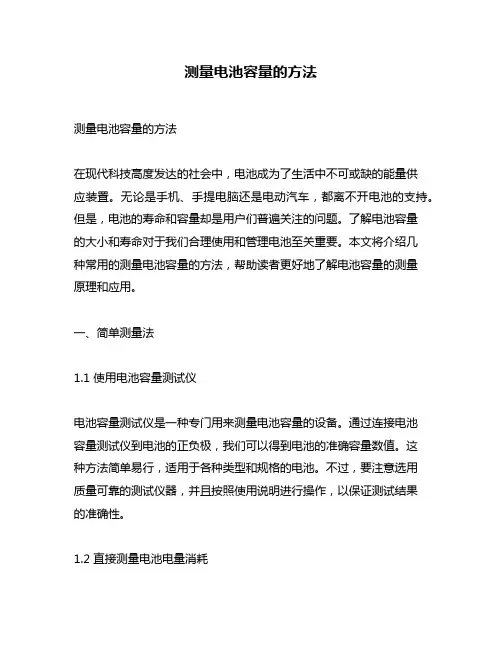

测量电池容量的方法
测量电池容量的方法测量电池容量的方法在现代科技高度发达的社会中，电池成为了生活中不可或缺的能量供应装置。
无论是手机、手提电脑还是电动汽车，都离不开电池的支持。
但是，电池的寿命和容量却是用户们普遍关注的问题。
了解电池容量的大小和寿命对于我们合理使用和管理电池至关重要。
本文将介绍几种常用的测量电池容量的方法，帮助读者更好地了解电池容量的测量原理和应用。
一、简单测量法1.1 使用电池容量测试仪电池容量测试仪是一种专门用来测量电池容量的设备。
通过连接电池容量测试仪到电池的正负极，我们可以得到电池的准确容量数值。
这种方法简单易行，适用于各种类型和规格的电池。
不过，要注意选用质量可靠的测试仪器，并且按照使用说明进行操作，以保证测试结果的准确性。
1.2 直接测量电池电量消耗对于一些无法使用电池容量测试仪的情况，我们可以借助电池使用的过程来简单测量电池容量。
具体操作步骤如下：步骤一：记录电池的标称容量（mAh）。
步骤二：完全放电电池至空，直到设备无法正常工作为止。
步骤三：将电池连接至电源充电，至电池完全充满。
步骤四：录制整个充电过程所需的时间。
步骤五：通过充电时间与电池标称容量的比例计算出实际容量。
这种方法的准确性相对较低，但在没有其他工具的情况下，可以提供一个大致的容量参考值。
二、高级测量法2.1 定时放电法定时放电法是一种相对精确的测量电池容量的方法。
这种方法需要使用特殊的设备，如恒流电负载和电池容量分析仪，能够精确测量电池的容量。
具体操作步骤如下：步骤一：将电池连接至恒流电负载，并设定合适的放电电流。
步骤二：记录电池从满电状态开始放电所经历的时间。
步骤三：根据放电时间和所设放电电流计算电池的容量。
这种方法比简单测量法更准确，可以提供较为可靠的电池容量值。
2.2 应用电压与容量关系曲线法电压与容量关系曲线法是一种更加精确的测量电池容量的方法。
它基于电池在使用过程中电压与容量之间的关系进行计算。
具体操作步骤如下：步骤一：在正常使用条件下，记录电池在不同电量下的电压值。
自制蓄电池修复仪
自制蓄电池修复仪铅酸电池修复器的电路，本电路仅适于修复铅酸及镍氢蓄电池，它是以时基电路555 为核心，组成占空比可调脉冲振荡电路。
最后从3脚输出端输出，控制场效应管的开启与关断，从而控制电路电流的大小。
该修复器可以修复6－60V 的电池，可以通过开关进行选择。
本电路可修复充电两用。
修复用变压器采用多抽头变压器，以适合不同电压的电瓶。
从3v到36v电瓶均可修复。
必须注意的是，修复电瓶时所选用电压档是电瓶电压的两倍。
如修复12v电瓶选择24v变压器档，修复36v电瓶选择60v变压器档，但脉宽电位器必须调整到最小状态（即电流为最小状态）。
充电时可选择相同电压档位变压器，适当调整脉宽电位器使电流为合适的充电电流。
一般使用了近3年的旧电瓶修复一天即可见效，修复3天即可恢复额定容量的70%以上（极板损坏的电瓶不可修复）。
主变压器采用200VA 场效应管选用IRFP250A（耐压 200V,32A ）或者IRF640A（耐压200V,18A ）或者使用IRF840 , 分流器可用1平方毫米漆包线自己缠绕，其所需长短靠万用表配合测量实际电流与表头摆动位置确定。
本电路也可适用于自制放电器：电路图待续。
主变压器采用200VA 多挡位转换开关可以选用触点为10A 充/放电转换继电器采用工作电压为220V,触点电流为10A 放电RL用2KW电炉丝在胶木板上绕制,抽头电阻分别为1.5\3\6\12\18\24欧场效应管选用IRFP250A 电压表可以直接选购或用其他的电压等级代用,只要改变表头内的限流电阻既可,表头刻度自行绘制,等级为5-7V\11-15V\33-44V\44-60V电流表采用 5A量程，分流器可用1平方毫米漆包线自己缠绕，其所需长短靠万用表配合测量实际电流与表头摆动位置确定。
另一种与上图相似的蓄电池修复仪，如下：第2种自制简易电池修复器元件只有两个，到电子元件店或维修档买一个风扇电容3至5UF/400V，一个高压整流二极管IN4007，然后将两元件串联一起，电容那头用线接上插头火线端，二极管负极端一头接电池夹。
(整理)锂电池容量测定仪电路 完整版
锂电池容量测定仪前段时间，打算DIY一个移动电源，于是四处购置原材料。
首当其冲就是选择怎样的锂电池，查了一下淘宝的“18650”条目，各家锂电的价格和容量真是五花八门，价格低的低到1~2元，高的高到70一只；容量则想标多少就标多少，有一款电池容量竟标到4800（mAh），人家进口芯的电池也就标个2000多，在淘宝上真是看得我眼花潦乱，无所适从！不管怎样，总得找一家试一烙铁。
找了个中等价格的店家，先买几节回来看看再说。
买了10元/节的红色“神火”，上面堂而皇之标的容量为4200mAh，问店家实际容量几何：店家貌似还老实，说：实际容量约2000左右！再问：左几多，右几多？店家答曰：出入有100之数。
真能如此，也算对得起那10元钱了，于是网购了4节回来。
是不是真有2000，心中甚为狐疑，于是做了个简易的锂电池容量测定仪，那怕上当吃亏也要亏在明处！电路见下图：工作原理简述如下：电压检测由TL431担任，当锂电电压高于3V时TL431导通，VT1此时提供足够的电压驱动用来计时的指针式电子钟，使其开始计时。
同时也为恒流产生电路VT2、VT3提供足够的基极电流，使VT3开始恒流放电。
开关SW2断开时放电电流为100mA，合上后放电电流为200mA。
当锂电池放电电压下降到3V以下时，电压检测器件TL431断路，使VT1、VT2、VT3均停止工作，VT3停止放电，电子钟也同时停止计时。
我们根据放电电流和电子钟的走时时间即可算出锂电池的容量。
测量步骤：1．将锂电池充电到4.2V，就用手机万能充给待测电池充电。
2．将电子钟拨到0点，并接到测试仪的相应端口（见图1）；3．根据电池容量的大小选择放电电流为100mA或200mA；4．合上开关SW1，这时指示灯LED应该点燃，时钟开始走时；5．直到时钟停走，指示灯熄灭，电路自动停止放电；6．及时断开开关SW1，使电池完全断电。
记下放电终止时间：可以看到时间指示为9小时又13分。
锂电池的放电容量测试
很久以前就做了比亚迪电池的放电容量测试容量测试设备如图：电路图部分就不必画了。
一望即知。
测试设备清单：VC70C3 5/6数字表，连接电脑获取数据并用excel整理。
4×1N4007，利用正向导通压降限制放电终止电压（虽然电池有保护板，但是放电过度还是会影响寿命和容量的）实际用起来发现正向压降太依赖温度，好在一旦工作起来，温度虽然很高但变化不快，对测试的准确度影响可以忽略。
（曲线上稍有不规则的地方就是站起来时带动周围气流导致二极管温度变化引起的电流波动）。
1欧姆电阻，采样电阻兼限流（当然其实用电流表串入精度更高，考虑到长时间安培级的电流似乎对表不太好，这个电阻的精度标称虽然不高，但阻值实际值误差不大（实测约小于5%））。
本次测试只测试电池的容量即Ah数，并不能得到Wh。
由（原理略）可知，电池安时（毫安时）用电流在时间上积分即可得。
采样周期为60秒（实际大约每三分钟有一秒的误差，这个造成的误差大约0.5%，远小于采样电阻等原因的误差，本测试为了方便计算忽略了（也可以按实际时间计算，也并不太麻烦），最终这个测试的总误差大约在5%-10%左右）。
电池在M8机器里面充电，充电自然结束后，M8的屏幕会亮起。
这时候取下电池进行测试（顺带一提的，测试结束后电池空载电压为3.017V，可以认为电池电量放电完毕）。
测试开始。
测试完毕后PC端软件图表。
在EXCLE里面对电压值（也就是电流值，单位是A）求和，除以时间系数，就得到曲线下面积即为电池容量。
考虑到各个环节，总误差在5%-10%之间。
以上只是抛砖引玉，过两天用实验板做个整齐点的再测测看。
———————————————————————这两天入手了双路的放电器，把手里的两块电池都做了下。
结果如下图（容量应比图中略大点，试验夹具的时候放掉20来个mah）两块电池忘记做标记了，不过容量较小那块应该是12月份开始一直使用的，循环近百次（刚换到公测版的时候玩的还是比较凶的，有时候一天就2次）总体来说表现不错发现原来用电阻测试的结果还算是相当准确（比预想中偏差小很多）再上张放电器的图自己半DIY的充电器。
简易电池内阻测试仪制作
简易电池内阻测试仪制作电池内阻是指电池对外提供电流时，电池内部阻力的大小。
电池内阻的大小会影响电池的工作效率和实际输出电压，因此对于电池内阻的测试非常重要。
本文将介绍一种简易的电池内阻测试仪的制作方法。
材料准备：1.直流电源2.电流表3.电压表4.电阻箱5.多用途测试仪（万用表）6.开关7.连线材料步骤1：制作测试电路首先，将直流电源连接到电阻箱的输入端，然后将电阻箱的输出端与电池的正负极相连。
将电流表和电压表分别连接到电阻箱的输出端和电池的负极上。
最后，用开关将电流表与电阻箱的输入端连接起来。
步骤2：测量测试电路参数使用万用表来测量直流电源的输出电压和电阻箱的阻值。
将测试电路接通后，记录下直流电源的输出电压和电阻箱的阻值。
步骤3：测量电池电压和电流使用万用表的电压测量功能测量电池的电压，并使用电流表测量电池输出的电流。
步骤4：计算电池内阻根据测量得到的数据，使用欧姆定律和电源内阻的计算公式来计算电池的内阻。
电池内阻=(测试电阻箱阻值-直流电源输出电压/测量电池电流)*1000步骤5：重复测试和校准为了确保测试结果的准确性，应该进行多次测试并记录下各项数据。
如果多次测试得到相似的结果，说明测试结果较为准确。
如果测试结果有较大偏差，可能需要对测试仪进行校准。
需要注意的是，这种简易的电池内阻测试仪只能用于对小功率电池（如干电池、锂电池）进行测试。
对于大功率电池（如蓄电池、汽车电瓶）的测试，需要使用专业的设备来完成。
总结：本文介绍了一种简易的电池内阻测试仪的制作方法，通过测量电池的电压和电流，并利用欧姆定律进行计算，可以得到电池的内阻。
这种测试仪的制作比较简单，但是只适用于小功率电池的测试。
对于大功率电池的测试，需要使用专业设备来完成。
自制毫伏表、ESR表、电池内阻仪一体机
自制毫伏表、ESR表、电池内阻仪一体机在测量电解电容器的ESR和电池内阻时都要用到毫伏表，在“简易电池内阻测试仪制作”一文中是利用了数字万用表的200毫伏档来进行测量的。
本文介绍一种容易制作的把毫伏表、ESR表、电池内阻、毫欧级电阻、整流二极管的高频性能测量组合在一起的一个多功能仪表，该表电路简单、实用，业余爱好者不妨一试。
一、电路介绍毫伏表可以用来单独测量毫伏级的交流信号也是ESR表和电池内阻测量时的显示器。
所以毫伏表的优劣是一体机制作的关键。
自制毫伏表电路要求：一是低电源电压，本文采用的是一块手机上的聚合物锂电池供电；由于集成电路的供电电压一般都在4V以上，有的要正负双电源，而且一般的运放如358在100千赫工作时性能不佳，所以本文采用三个三极管制作毫伏表，用50uA指针式表头作输出指示。
看图：毫伏表测量电路特点：1、低电压供电，毫伏表部分只有几毫安的工作电流，功耗极低。
2、由于3个三极管直接耦合并且有深度的直流负反馈，直流工作点非常稳定。
3、由于是直接耦合，减少了耦合电容，带宽可达几百千赫。
4、由R14来调整交流负反馈，满足中高端指示线性要求。
5、（红圈A）增加一个可调电阻给整流二极管一个起始电流，改善指针在起始端的线性度（表头机械0位和输入短路0位不重叠）。
6、毫伏表由于非常灵敏，有一点小信号指针就会打到底，弄不好指针会打坏，轻者指针打弯；重者表头就报废了。
（红圈B）增加5K 可调电阻R16和一个4148二极管，调整可调电阻使其在指针碰到阻挡块时二极管导通泄流，而不影响有刻度盘面的指示，其功能是防止表头过载。
7、由于该电路输入阻抗在70千欧左右，被测量器件的阻抗小，所以没有用高阻抗输入电路，只用了个20K的带开关电位器来调节输入灵敏度（后来改成10倍率波段开关），开关可以用来关闭电源。
在覆铜板上用刀刻线路，贴片元件安装非常方便。
如图：ESR测试和内阻测试信号源电路特点：1、采用廉价易得的555集成块。
爱上电子制作第一期：LM324锂电池电量检测
爱上电子制作第一期：LM324锂电池电量检测本帖最后由 wang12vivi 于 2014-9-3 08:42 编辑
原创手打，都是自己的东西，第一次发到网上，NDIY首发！
整理了过去N年自己制作的小东西，为了让它们变得更有意义，决定把它们都给大家发出来，我会尽量将制作的细节都写出来，让大家都能够做成功，希望给一些爱好电子制作的新手一些帮助！
可能会存在一些小错误，欢迎大家指出来我好改正！
最后电路图有个小错误：就是4个LED的电量指示标反了，应该是低中低中高高。
4.7K电阻可以换成可调电阻，来调节各个灯的电压！。
简易电路检测器的制作方法
简易电路检测器的制作方法
嘿，大家知道吗，我们自己就能制作一个简易电路检测器呢！这可太有意思啦！
首先呢，我们要准备一些材料。
一个电池，几根导线，一个小灯泡，这就差不多啦！然后开始制作，把电池的正极和一根导线连接起来，再把小灯泡和另一根导线连接，最后把这两根导线连接起来，哇塞，简易电路检测器就做好啦！但是这里要注意哦，连接的时候一定要牢固，可不能松松垮垮的，不然可就不好用啦！而且导线的长短要合适，太长太短都不行哦！
在制作过程中，安全性可是非常重要的呀！电池要选择合适的，可不能用那种快没电的或者质量不好的，不然可能会有危险呢！还有就是连接的时候一定要小心，别不小心碰到电池的正负极，那可就糟糕啦！稳定性也很关键呀，我们做的这个检测器要能稳定地工作，不能一会儿亮一会儿不亮的，那可不行！
这个简易电路检测器的应用场景可多啦！比如说，我们可以用它来检测家里的一些小电器是不是坏了，是不是很方便呀！它的优势也很明显呀，制作简单，材料容易找到，而且还能让我们学到好多电路知识呢！
我就曾经用自己做的这个检测器检测过一个小玩具，哎呀，一检测就发现是里面的电路出问题啦！这可帮了大忙了，不然都不知道该怎么修呢！
总之，自己制作简易电路检测器真的是一件超级有趣又实用的事情呀！大家都快来试试吧！。
电池容量测试仪 原理
电池容量测试仪原理
电池容量测试仪是一种用于测量电池容量的设备，它能够准确地评估电池的电量储存能力。
该测试仪的工作原理基于电池放电过程中的电流和时间之间的关系。
通常，电池容量测试仪利用恒定电流放电的方法，将一定的电流从电池中通过。
测试仪会记录电池在放电过程中的电压变化，并根据实际记录的数据计算出电池的容量。
首先，测试仪会将已知的恒定电流通过电池，这个电流通常是电池标称容量的一部分。
接着，在整个放电过程中，测试仪会记录电池的电压值，以及放电的时间。
电池容量的计算基于一个简单的公式——容量等于电流乘以时间。
通过记录电池放电的时间和电压变化，测试仪可以计算出电池的容量。
在放电过程中，测试仪会将每个时间点的电流和电压值记录下来，并绘制成曲线图。
通过分析电池放电曲线，测试仪可以确定电池的容量，即在规定电流下，电池能够供应的电量。
这样就可以准确评估电池的储电能力，并判断它是否符合标称容量。
需要注意的是，为了获得准确的测试结果，电池容量测试仪需要在恒定的温度环境中进行测试。
温度的变化会对电池的性能产生影响，因此测试时要控制温度的变化。
总之，电池容量测试仪利用放电过程中的电流和时间关系，通
过记录电压变化和放电时间，计算出电池容量。
这种测试仪的原理简单明了，可以准确评估电池的容量，为用户提供有用的参考信息。
适合自制的电动车充电器检测仪电路
适合自制的电动车充电器检测仪电路早期的充电器为两段式充电器，采用恒压充电方式，即从开始充电一直到转灯，充电器都输出同一个电压，转灯后才把电压降低，进入涓流维持阶段。
当电池电压较低（电量基本上用完）时，这种充电方法一开始充电时电流非常大，容易损坏充电器，对电池寿命也有影响。
目前使用的电动车充电器大多为三段式充电器，即采用三个阶段的充电方式：恒流充电阶段、恒压充电阶段和涓流充电阶段。
后两个阶段都采用恒定电压，只是电压高低不同。
所以也称为高恒压充电阶段和低恒压充电阶段。
恒流充电阶段采用恒定的充电电流给电池充电，避免当电池电量基本上用完时开始充电时段充电电流过大。
这一阶段，充电器输出基本恒定的电流，输出电压则随着电池电量的不断增加而逐渐升高，当升高到恒压充电阶段设定的电压时，自动转到恒压充电阶段，充电器的输出电压不再升高，保持恒定，充电电流则随着电池电量的继续增加而逐渐减小，当电流减小到设定的值的，就认为电池已基本充满电，充电器转灯，并将输出电压降低一个级别，进入涓流充电阶段。
涓流充电阶段充电电流很小，用来补充因电池自放电而损耗的电量，使电池电量保持在充满的状态。
三段式充电器有4个重要的参数：1、恒流充电阶段的充电电流。
也就是最大充电电流。
这个参数跟电池的容量有关，不同安时数的电池要求不同。
所以充电器都标明是用于几安时的电池的。
2、恒压充电阶段的输出电压。
也就是最高充电电压。
这个参数一般按（14.7V×电池个数）到（14.8V×电池个数）来定，所以充电器也都标明是几伏的充电器（实际应该是用于几伏电池的充电器，并不是充电器的输出电压是几伏）。
比如48V电池是一组4个，每个12V。
所以恒压充电阶段的输出电压为14.7V×4=58.8V到14.8V×4=59.2V之间。
3、转灯电流。
这个参数跟电池的容量有关，不同安时数的电池要求不同。
4、涓流充电阶段的输出电压。
也叫浮充电压，一般按（13.7V×电池个数）到（13.8V×电池个数）来定。
电池内阻测试仪制作说明
电池内阻测试仪制作说明一、原理电池内阻测试仪最基本的工作原理是采用四线法进行电池内阻的测量。
如图1所示，电池内阻测试仪（以下简称BK ）总共有4根出线，一对Bat 蓝线是对电流采样的功率线路，一对sense 红线是对电压采样的信号线路，分开采样的优点是，红线电流约为0，电压采样准确，基本可以忽略BK 出线存在阻抗对测试结果产生影响的可能性。
图1 四线法基本原理图内阻的测量思想是：通过BK 分别测得电池空载和带载（BK 对其进行放电）时的电压，求得电压差，再除以带载时的电流值即可求出电池存在的内阻R ，即： V V R I -=空荷荷二、实现图2 电源接口BK 出线为4条,两两一对，如图2所示，左侧相当于图1的sense 线，用作控制系统供电和电压检测；右侧相当于Bat线，用作大电流回路进行电流采样。
图3 设计主电路图功率部分：图3为实际设计中的主电路结构，采用功率三极管作为主电路的功率耗散器件，BK进行电池放电时热量几乎都在Q1上耗散，设计中采用MJD31C达林顿管，额定3A。
R25用来进行电流检测，本设计中采用0.1%精度低温漂精密电阻。
驱动三极管采用的是通用运算放大器，由于dsp输出驱动信号并非直流，而是PWM，所以运算放大器还有进行二阶滤波的作用，上图的截止频率为10Hz，采用通用运算放大器LM2904实现。
由于本设计不设置另外供电电源，因此LM2904是由电池滤波后直接供电使用的。
图4 光耦隔离电路处于安全角度考虑，dsp输出的PWM信号没有直接送至LM2904进行使用，而是首先进行了光耦隔离，保证控制电路和dsp不受主电路故障的影响。
TLP521和PC817等光耦不满足截止频率和上升下降时间要求，因此采用快速性高的TLP109实现20k频率PWM传送。
图5 线性电源电路图图5 为线性电源，为光耦二次侧进行供电用，采用1117实现。
图6 电流采样的调理电路控制部分：电流采样部分：因为采样电阻(图3)没有放置在地和三极管的原因是防止由于在放电时，采样电阻的压降抬升三极管的发射极导致电流不稳。
蓄电池容量检测仪设计的硬件接线图
IN+ P1 .2
T
V CC
加 热 器
R3
Q3 C 10 1u F 1 2 3 4 5 6 7 8 + C 13 1u F
V ss
C RY
10 4 U2 C 1+ V CC V+ G ND C 1 - T1 o u t C 2+ R 1in C 1- R 1ou t VT1 in T2 o u t T2 in R 2in R 2ou t M A X2 3 2 16 15 14 13 12 11 10 9 V CC G ND D B9 -2 D B9 -3 RX TX J5 1 6 D B9 -2 2 7 D B9 -3 3 8 4 9 G ND 5 U AR T
Uc
P1 .2 P1 .3 P1 .4
SP EA K
74 06 Ub 5V R EST RX TX INT 0 7 4 ls 0 2 G ND Ua
EA / VP
S0 SW -P B S4 SW -P B S8 SW -P B SC SW -P B
S1 SW -P B S5 SW -P B S9 SW -P B SD SW -P B
C7 10 0
C8 0.1
G ND
1
12 V
C3 10 0
C4 0.1
5V
TR A NS 1 B RID GE 1
3
G ND
全自动蓄电池容量检测仪的设计的硬件原理图
设计 制图 安徽理工大学 审核 专业、班级
第 张 共 张
S2 SW -P B S6 SW -P B SA SW -P B SE SW -P B
S3 SW -P B S7 SW -P B SB SW -P B SF SW -P B Rq 5.1k Ry 5.1k Rx 5.1k Rz 5.1k +5 V
AK2284电平改造的电池电量指示器
用KA2284电平指示芯片改造的电池电量指示
DIY一个移动电源，电瓶车电量表坏了，可以自己做一个LED电量表装上，当然买现成的更简单，但对电子爱好者来说，能够尝到DIY 的乐趣。
做电量指示的方法很多，比如用电压比较强如LM324、358等运放，也可以用电阻分压用三极管驱动LED等。
此种方法网络上电路图很多，本人不作表述，但本人认为以上方法实现起来比较麻烦，一个是接下复杂，需要精准的电阻多，不易准确控制。
现本人利用音响上的电平指示芯片KA2284、AN6884等做电池电量指示器，此方法简单易行，接线简单。
但因为他们是电平指示器芯片，对电压的检测是呈指数变化的，而不是按线性变化，故本人设计了一种取样方法，实现了对电池电量的检测，至于原理，有兴趣的人去仔细分析，本人不做说明。
淘宝网上有KA2284电平指数模块卖，说可以测交直流电平，当然可以，但要是测电池电压，估计有点难度，如果不做本人的方法去添加电量的话。
废话少说，直接上图：
上图接头123对应KA2284中123接上即可。
对于48v电池，D1D2是稳压二极管，要求总体能稳住45v电压，一只稳压管也行，
我是用两只。
R1：R2=40.7这个比例不能变，R1+R2=500—1000欧姆之间都行。
我实际测得44v亮1灯，46v亮2灯，48v亮3灯，49v亮4灯，51v以上亮5灯。
对于3.7v电池，稳压要用3.6v，R1：R2=2.425，R1+R2=40-80欧姆之间就行。
我实际测得37v亮1灯，3.75-9v亮2灯，3.9-4v亮3灯，40-4.15v亮4灯，5.15v以上亮5灯。
简易电池内阻测试仪制作
简易电池内阻测试仪制作电子业余爱好者经常要用到电池，电池种类繁多其特性差异很大，特别是在电池串联时要对电池进行配对。
配对时除了对容量、开路电压测量以外最好还要进行电池内阻的一致性配对，电池内阻是影响串联电池充放电平衡的关键因素。
专业的电池内阻测量仪都比较贵，本文介绍一种容易制作的电池内阻测试仪，可以测量毫欧级的电池内阻或毫欧级的固定电阻。
电路图：电路原理：用555时基电路产生1千赫的方波，电路中C2、R2为定时电容和电阻，频率F=1/（2*0.693*C2*R2）。
R2直接接集成块的3脚，这样可以节省元件，而且使得占空比为50%。
3脚信号经R3、C4、C5向被测电池注入恒定的交流电流，交流电流的值为100mA。
用数字万用表200mV档，测量AB两端的电压降，如10mV被测电阻就是100毫欧。
在交流电路中要使得电流恒定比直流电路中要复杂的多。
本文用直流恒流供电法来解决，用LM317制作直流恒流电源给555集成块供电，（LM317的ADJ为1.25V取R1为25欧姆）供电电流为50mA。
在测量中555集成块的8脚电压会随着被测电阻（负载）的大小而变化（7V左右变化），而使得被测负载上得到恒定的电流。
在实际使用中要考虑555工作电流消耗，可在R1上并联电阻（如并1K电阻恒流电流会增加1.25mA）来加以修正。
按照电路图制作的线路板：还要有交流200mV的数字万用表。
再为数字表做一根表笔。
用红黑两个香蕉插头，在红的插头线路中串入一个0.47/450V的电容。
如图：好，现在可以测量了，先测固定电阻。
这个电阻标称为：0.05Ω，测量结果是4.9再乘以10这个电阻是49毫欧。
另一个60毫欧的电阻看测量结果：由于被测电阻阻值小不同的接法结果会有差异。
鳄鱼钳钳到电阻根部时的电阻为59毫欧，而离开根部的为60毫欧。
测量电池：一个手电筒上拆下来的4V铅酸蓄电池测量结果：788毫欧。
一块手机锂电池：54毫欧。
测量10AH的（改装电动自行车用）磷酸铁锂电池（标称内阻小于6毫欧）：3毫欧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DIY电池容量测试仪——数码之家司马摄影作
数码时代，每个人都会接触到各种类型的电池，数码相机，MP3，手机，笔记本电脑，还有众多的使用AA5号电池的设备，通常我们是按照标称电量来估算手里电池的容量的，但是，虚标的电池和使用过一段时间的电池的容量已经改变，尤其是使用多节电池的设备，比如闪光灯，是用4节AA电池串联使用的，其中一节电池容量降低，就会使整体4节的使用效率全部下降，知道每节的正确容量，可以很轻易的配套使用，发挥电池的最大效应。
为了测试手里的一堆电池，决定DIY个电池容量的测试设备
在网上淘到的双路专用A/D转换板，因为设计限制，只能测试5V以下的电池
在箱子里面翻出来两个CPU风扇，吹灰，校油，拆下固定卡簧
拆下功率管原来的小散热片，做好延长线
打孔，涂导热硅脂，固定在大的散热片上
按预定位置固定好，底下固定用的板是以前在废笔记本上拆下的上盖
接好测试AA电池的盒子和外接鳄鱼夹用来测试其他类型的电池
以前把屏拆掉的笔记本电脑，屏用来DIY液晶显示器了，（原帖地址：/152929.html），剩下的机身闲置，因为机器太老了，也运行不了现在的程序了，正好做测试仪的专用主机。
开机试验，换了个BIOS电池后还蛮正常的，装好WINDOWS 98，拷入A/D板专用程序
基本成型的全套测试仪
进行电压和电流的校准，两个电压要显示完全一样
找了两块从报废的笔记本电池拆下来的电芯，测试整体工作是否正常
测试完成，红圈里面是电池的测试数据和工作状态，内容包括测试好的电池容量，内阻和放电能量，上面的是电池测试时的放电曲线，由于是拆机电池，容量剩余已经不是太高了
测试AA电池
左边的是数码伴侣的电池，右边的是我手机的电池，用报废的万能充的接口做的万能放电座
测试手里的两块外拍灯电瓶，这个时候就要开散热片上的风扇了，否则功率管烫的吓人，功率管上的理论耗散功率达到12W,打开风扇后，还是蛮温的
经过一天的测试，工作的还是蛮正常的，还发现了一个问题，有的时候不是电池的毛病，充电器的截止电压低也会造成电池的容量不满，用同一块电池，用不同的充电器充满测试，可以测试充电器是否工作正常。
