二、机器人焊接系统要求

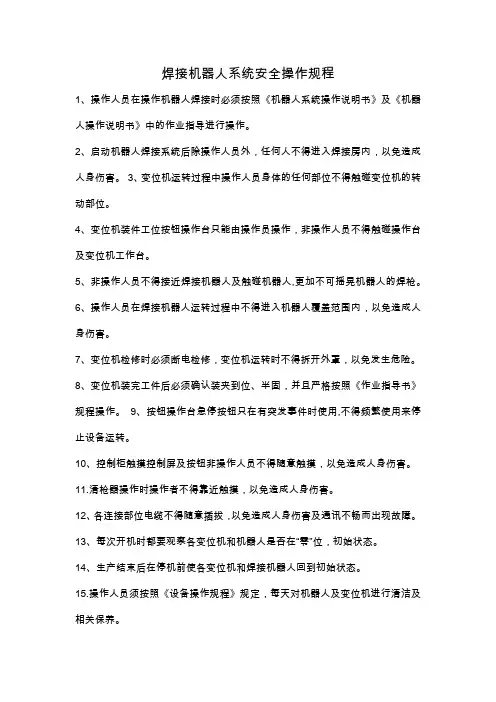

焊接机器人系统安全操作规程

焊接机器人系统安全操作规程
1、操作人员在操作机器人焊接时必须按照《机器人系统操作说明书》及《机器人操作说明书》中的作业指导进行操作。
2、启动机器人焊接系统后除操作人员外,任何人不得进入焊接房内,以免造成人身伤害。
3、变位机运转过程中操作人员身体的任何部位不得触碰变位机的转动部位。
4、变位机装件工位按钮操作台只能由操作员操作,非操作人员不得触碰操作台及变位机工作台。
5、非操作人员不得接近焊接机器人及触碰机器人,更加不可摇晃机器人的焊枪。
6、操作人员在焊接机器人运转过程中不得进入机器人覆盖范围内,以免造成人身伤害。
7、变位机检修时必须断电检修,变位机运转时不得拆开外罩,以免发生危险。
8、变位机装完工件后必须确认装夹到位、半固,并且严格按照《作业指导书》规程操作。
9、按钮操作台急停按钮只在有突发事件时使用,不得频繁使用来停止设备运转。
10、控制柜触摸控制屏及按钮非操作人员不得随意触摸,以免造成人身伤害。
11.清枪器操作时操作者不得靠近触摸,以免造成人身伤害。
12、各连接部位电缆不得随意插拔,以免造成人身伤害及通讯不畅而出现故障。
13、每次开机时都要观察各变位机和机器人是否在“零”位,初始状态。
14、生产结束后在停机前使各变位机和焊接机器人回到初始状态。
15.操作人员须按照《设备操作规程》规定,每天对机器人及变位机进行清洁及相关保养。

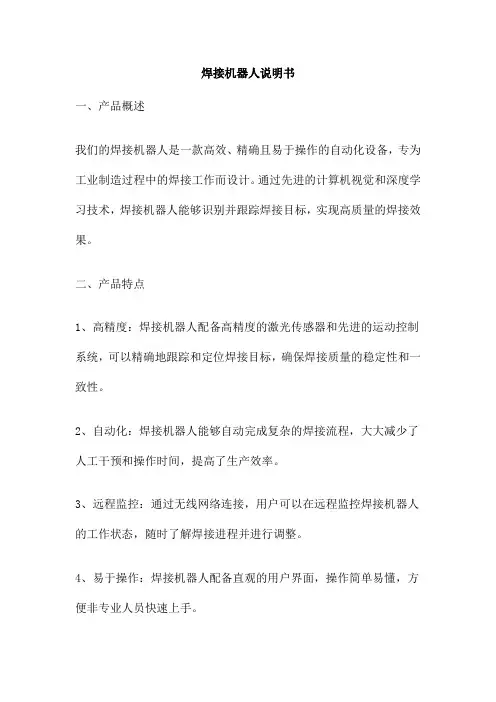

焊接机器人说明书

焊接机器人说明书一、产品概述我们的焊接机器人是一款高效、精确且易于操作的自动化设备,专为工业制造过程中的焊接工作而设计。
通过先进的计算机视觉和深度学习技术,焊接机器人能够识别并跟踪焊接目标,实现高质量的焊接效果。
二、产品特点1、高精度:焊接机器人配备高精度的激光传感器和先进的运动控制系统,可以精确地跟踪和定位焊接目标,确保焊接质量的稳定性和一致性。
2、自动化:焊接机器人能够自动完成复杂的焊接流程,大大减少了人工干预和操作时间,提高了生产效率。
3、远程监控:通过无线网络连接,用户可以在远程监控焊接机器人的工作状态,随时了解焊接进程并进行调整。
4、易于操作:焊接机器人配备直观的用户界面,操作简单易懂,方便非专业人员快速上手。
三、使用步骤1、打开焊接机器人并启动:按下电源开关,等待机器人启动完成。
2、设置工作参数:根据实际需要,用户可以在控制面板上设置各种工作参数,如焊接速度、电弧长度等。
3、校准机器人:为确保焊接机器人的准确性,每次使用前需要进行校准。
用户应按照说明书的指示进行操作。
4、开始焊接:当所有参数设置完成后,用户可以按下开始按钮,机器人将自动进行焊接工作。
5、监控和调整:用户应时刻焊接进程,根据需要调整工作参数以确保焊接质量。
6、结束工作:当焊接完成后,用户应关闭机器人并清理工作现场。
四、注意事项1、请在安全环境下使用焊接机器人,避免在潮湿、高温或极寒环境中使用。
2、请确保机器人连接的电源稳定,防止电压波动导致设备损坏。
3、使用过程中如遇到问题,请立即停止使用,专业人员进行维修。
焊接机器人系统说明书一、概述本说明书旨在为使用焊接机器人系统的用户提供详细的操作指南和维护方法。
焊接机器人系统是一种高效、精确且可靠的自动化焊接设备,适用于各种工业制造领域的焊接工作。
通过本说明书,您将了解如何正确设置、操作和维护焊接机器人系统,以确保其正常运行并延长使用寿命。
二、设备组成焊接机器人系统主要由以下几部分组成:1、机器人本体:包括机械臂、关节、移动装置等。

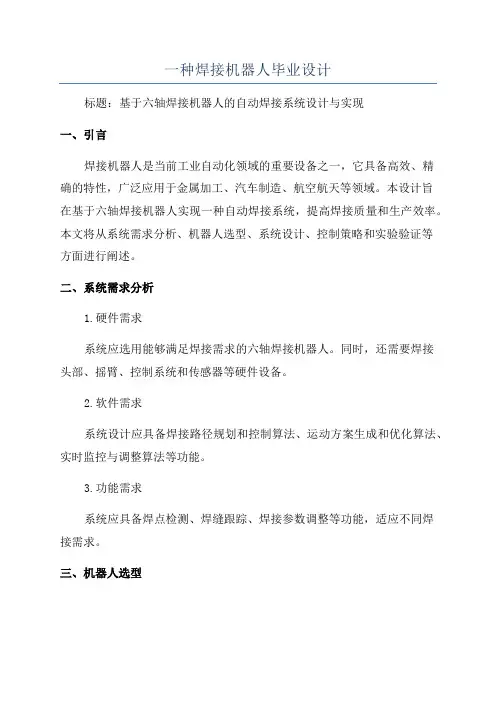

一种焊接机器人毕业设计

一种焊接机器人毕业设计标题:基于六轴焊接机器人的自动焊接系统设计与实现一、引言焊接机器人是当前工业自动化领域的重要设备之一,它具备高效、精确的特性,广泛应用于金属加工、汽车制造、航空航天等领域。
本设计旨在基于六轴焊接机器人实现一种自动焊接系统,提高焊接质量和生产效率。
本文将从系统需求分析、机器人选型、系统设计、控制策略和实验验证等方面进行阐述。
二、系统需求分析1.硬件需求系统应选用能够满足焊接需求的六轴焊接机器人。
同时,还需要焊接头部、摇臂、控制系统和传感器等硬件设备。
2.软件需求系统设计应具备焊接路径规划和控制算法、运动方案生成和优化算法、实时监控与调整算法等功能。
3.功能需求系统应具备焊点检测、焊缝跟踪、焊接参数调整等功能,适应不同焊接需求。
三、机器人选型在六轴焊接机器人中,应首选与焊接操作相匹配的工作负载能力和尺寸。
同时,需考虑机器人的控制精度和可编程性,以达到对焊接路径的精确控制和实现不同焊接需求的灵活性。
四、系统设计1.焊接路径规划根据焊接物体的三维模型,将焊点转化为坐标系上的位置,确定焊缝的路径。
采用快速逼近算法生成规划路径,并实现对路径的优化。
2.控制策略设计并实现适应给定焊接路径的控制策略,包括PID控制、反馈控制和前馈控制等。
通过调整焊接参数,提高焊接质量。
3.传感器集成通过集成视觉传感器,实现焊点检测和焊缝跟踪,并利用传感器数据对焊接路径进行调整,维持焊接的准确性。
五、实验验证在实验中,通过焊接机器人完成一系列焊接任务,并对焊接质量进行评估。
通过实时监控焊接过程中的参数和数据,验证系统的性能和可靠性。
六、结论本设计基于六轴焊接机器人,通过软硬件设备的配合,实现了一种自动焊接系统。
该系统具备焊接路径规划、控制策略设计、传感器集成等功能,并通过实验验证了系统的可行性。
未来可以在该系统的基础上进一步优化焊接路径规划算法和控制策略,提高系统的自动化水平和焊接质量。

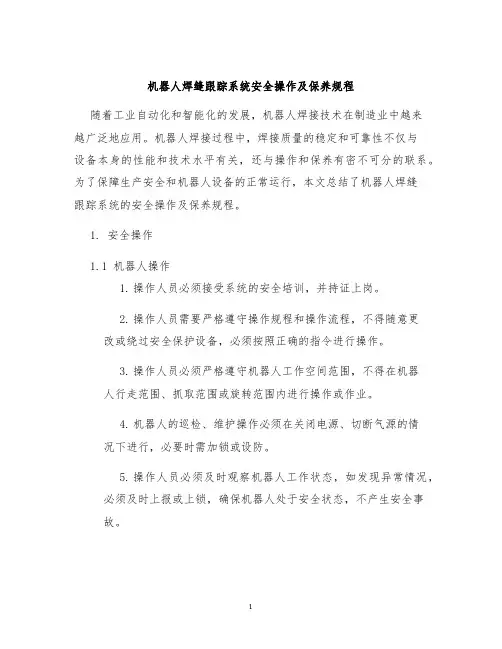

机器人焊缝跟踪系统安全操作及保养规程

机器人焊缝跟踪系统安全操作及保养规程随着工业自动化和智能化的发展,机器人焊接技术在制造业中越来越广泛地应用。
机器人焊接过程中,焊接质量的稳定和可靠性不仅与设备本身的性能和技术水平有关,还与操作和保养有密不可分的联系。
为了保障生产安全和机器人设备的正常运行,本文总结了机器人焊缝跟踪系统的安全操作及保养规程。
1. 安全操作1.1 机器人操作1.操作人员必须接受系统的安全培训,并持证上岗。
2.操作人员需要严格遵守操作规程和操作流程,不得随意更改或绕过安全保护设备,必须按照正确的指令进行操作。
3.操作人员必须严格遵守机器人工作空间范围,不得在机器人行走范围、抓取范围或旋转范围内进行操作或作业。
4.机器人的巡检、维护操作必须在关闭电源、切断气源的情况下进行,必要时需加锁或设防。
5.操作人员必须及时观察机器人工作状态,如发现异常情况,必须及时上报或上锁,确保机器人处于安全状态,不产生安全事故。
1.2 焊接操作1.操作人员需要严格遵守焊接操作规程及操作流程,按照正确的程序进行操作。
2.操作人员必须穿戴好防护装备,包括安全帽、护目镜、耳塞、手套等,并保证防护装备符合国家相关标准和规定。
3.在焊接过程中,不得将焊枪指向机器人、人员等非焊接工件范围,并保证焊接作业区域干净和整洁。
4.操作人员必须严格执行安全操作程序和应急预案,如发生异常情况必须停止操作并采取必要的安全措施。
5.完成焊接操作后,应切断电源、气源,清理作业区和焊接机器人,维护好设备,确保设备的正常使用。
2. 保养规程为了保证机器人焊缝跟踪系统的正常运行,需要按照以下保养规程进行,包括日常巡检、定期保养和周年大保养等。
2.1 日常巡检1.首先,需要按照机器人设备的图纸进行检查,检查各部位是否正常。
2.对于机器人的电气部分,需要检查各个接线是否松动、接触不良等问题,检查开关、接触器、电动机、传感器等是否正常。
3.对于机器人的机械部分,需要检查各个传动部位是否有松动、磨损、折断等情况,并及时用润滑油进行润滑。

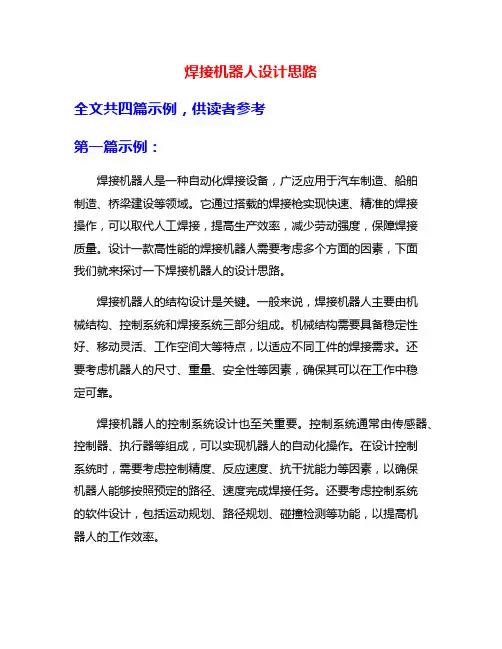

焊接机器人设计思路

焊接机器人设计思路全文共四篇示例,供读者参考第一篇示例:焊接机器人是一种自动化焊接设备,广泛应用于汽车制造、船舶制造、桥梁建设等领域。
它通过搭载的焊接枪实现快速、精准的焊接操作,可以取代人工焊接,提高生产效率,减少劳动强度,保障焊接质量。
设计一款高性能的焊接机器人需要考虑多个方面的因素,下面我们就来探讨一下焊接机器人的设计思路。
焊接机器人的结构设计是关键。
一般来说,焊接机器人主要由机械结构、控制系统和焊接系统三部分组成。
机械结构需要具备稳定性好、移动灵活、工作空间大等特点,以适应不同工件的焊接需求。
还要考虑机器人的尺寸、重量、安全性等因素,确保其可以在工作中稳定可靠。
焊接机器人的控制系统设计也至关重要。
控制系统通常由传感器、控制器、执行器等组成,可以实现机器人的自动化操作。
在设计控制系统时,需要考虑控制精度、反应速度、抗干扰能力等因素,以确保机器人能够按照预定的路径、速度完成焊接任务。
还要考虑控制系统的软件设计,包括运动规划、路径规划、碰撞检测等功能,以提高机器人的工作效率。
焊接机器人的焊接系统设计也需要慎重考虑。
焊接系统通常由焊接枪、焊接电源、焊丝送丝器等组成,可以实现对工件的焊接。
在设计焊接系统时,需要考虑焊接枪的结构、焊接电源的稳定性、焊丝送丝器的精度等因素,以确保焊接效果良好。
还需要考虑焊接参数的设置、焊接工艺的优化等内容,以提高焊接质量和效率。
设计一款高性能的焊接机器人需要全面考虑机械结构、控制系统和焊接系统三个方面的因素。
只有这样,才能设计出性能稳定、工作效率高、焊接质量好的焊接机器人,为工业生产提供更多帮助。
希望未来的焊接机器人设计师们能够不断创新,推动焊接机器人技术的发展,为人类创造更美好的未来。
第二篇示例:焊接机器人是一种自动化设备,用于进行焊接工作。
它可以提高焊接质量、效率和安全性,同时减少人力成本。
在设计焊接机器人时,需要考虑多种因素,如结构设计、控制系统、传感器等。
本文将介绍焊接机器人的设计思路,并探讨如何实现优质高效的焊接作业。
焊接工艺的机器人焊接技术要点

焊接工艺的机器人焊接技术要点焊接是一种常见的金属加工方法,它通过将两个金属部件加热至熔点,并通过熔融金属的液态粘合这些部件。
随着科技的迅速发展,机器人焊接技术在现代制造业中扮演着越来越重要的角色。
本文将重点介绍机器人焊接技术的要点,以及如何优化焊接工艺。
1. 机器人焊接技术的优势机器人焊接技术相较于传统的手工焊接具有许多优势。
首先,机器人焊接可以提高焊接的准确性和稳定性。
机器人可以根据预先确定的路径来进行焊接作业,避免了人为的误差和变化。
其次,机器人焊接可以提高生产效率。
机器人可以在不感到疲劳的情况下连续工作,并且可以同时进行多个焊接任务。
此外,机器人焊接还可以提高焊接的一致性和质量,减少废品率。
2. 机器人焊接技术的要点2.1 选材与预处理在进行机器人焊接之前,需要选择合适的焊接材料,并进行必要的预处理。
焊接材料的选择应根据具体应用需求和焊接工艺要求进行,例如强度、耐腐蚀性等。
预处理包括去除杂质、清洁焊接表面以及对接件进行良好的配对。
2.2 焊接参数的确定机器人焊接需要确定合适的焊接参数,包括焊接电流、电压、速度和时间等。
这些参数的选择应根据焊接材料和焊接工艺要求进行,以保证焊接的强度和质量。
对于不同的焊接材料和接头结构,焊接参数也会有所不同。
2.3 机器人姿态控制机器人焊接过程中的姿态控制非常重要。
合理的姿态控制可以保证焊接过程中焊枪和工件之间的适当接触,避免气孔和其他焊接缺陷的产生。
姿态控制还可以调整焊接方向和角度,以适应不同焊接形式和结构。
2.4 焊接路径规划机器人焊接过程中的路径规划是提高焊接效率和质量的关键。
合理的路径规划可以使机器人焊接顺畅进行,无需进行多余的移动和调整。
路径规划也要考虑到焊接材料的变形和热影响区的大小,以避免产生应力集中和变形问题。
2.5 集成与自动化机器人焊接通常与其他设备和系统进行集成,实现自动化生产。
例如,焊接机器人可以与机器视觉系统结合,用于焊缝检测和质量控制。
焊接机器人控制系统设计与优化

焊接机器人控制系统设计与优化随着工业 4.0和人工智能的发展,焊接机器人在工业领域中的应用越来越广泛,其效率和精度也越来越高。
而焊接机器人的控制系统则是实现这一目标的关键,因此,设计和优化焊接机器人控制系统是非常关键的。
本文将介绍焊接机器人控制系统的设计和优化的相关知识,以帮助读者更好地理解和应用。
一、焊接机器人控制系统的构成焊接机器人控制系统主要包括机器人本体、控制器、传感器和软件等组成部分。
其中,机器人本体是实现焊接操作的主要部件,控制器则是控制机器人进行操作的重要组成部分,如何协调机器人本体和控制器之间的工作才能更好地实现焊接机器人的控制。
传感器则可以实现对机器人本体进行位置和状态的感知,从而实现更加精确的控制。
软件则提供了焊接机器人控制所需的算法和界面等。
二、焊接机器人控制系统的设计在设计焊接机器人控制系统时,需要考虑以下几个方面:1. 机器人的机械结构机器人的机械结构决定了它的自由度和操作范围。
因此,在设计控制系统时应该考虑机器人的结构参数,包括关节数目、极限范围等。
这样可以避免机器人出现运动受限的情况。
2. 控制器的选择控制器是焊接机器人控制系统中最重要的部分,它可以决定机器人的精度和可靠性。
因此,在选择控制器时应该考虑控制器的功能和性能,包括数字和模拟信号输入/输出、实时性、网络通讯等。
3. 开发算法开发控制算法是实现焊接机器人控制的核心。
这些算法包括焊接轨迹规划算法、动力学建模和控制算法。
在开发这些算法时,应该考虑机器人的结构和操作要求,并确定相应的参数。
4. 界面设计界面设计是指用户与机器人控制系统的交互方式。
它可以为用户提供操作和监测机器人的界面,帮助用户更好地控制机器人。
因此,在界面设计时应该考虑用户的需求,并制定相应的设计方案。
三、焊接机器人控制系统的优化1. 算法优化算法优化是指通过改进或优化算法来提高焊接机器人的控制精度和表现。
例如,可以通过改进轨迹规划算法来减少轨迹误差,从而提高焊接质量。
焊接机器人总体设计

焊接机器人总体设计1.引言焊接机器人是一种能够自动进行焊接操作的机器人,广泛应用于制造业领域。
本文将介绍焊接机器人的总体设计,包括机器人的结构、动力系统、控制系统等方面的设计内容。
2.结构设计焊接机器人的结构设计是保证机器人能够完成焊接操作的基础。
机器人通常由机器人臂、焊接设备、控制系统等组成。
2.1机器人臂设计机器人臂是焊接机器人的核心部件,它负责完成焊接工作。
机器人臂通常采用多自由度结构,可以实现灵活的运动和定位。
机器人臂的设计应考虑以下几个方面:-负载能力:机器人臂需要能够携带和操作焊接设备及焊接工件,因此需要具备足够的负载能力。
-工作空间:机器人臂应具有足够大的工作空间,以满足各种焊接工件的要求。
-精度和稳定性:焊接过程需要高度精确和稳定的操作,因此机器人臂需要具备较高的精度和稳定性。
-防护措施:考虑到焊接过程中可能产生的火花和烟尘,机器人臂应具备相应的防护措施,以保证工作环境的安全。
2.2焊接设备设计焊接设备是焊接机器人实现焊接操作的具体工具,包括焊接枪、电源、焊接材料等。
焊接设备的设计应具备以下要求:-适应性:焊接设备应能够适应不同焊接工艺和工件材料的要求。
-控制性:焊接设备应具备良好的控制性能,能够满足焊接过程中的各种需求。
-耐用性:焊接设备需要具备较高的耐用性,能够适应连续和长时间的焊接操作。
-安全性:焊接设备应具备相应的安全措施,以防止潜在的火灾和电击等危险。
2.3控制系统设计焊接机器人的控制系统是实现焊接机器人操作的关键。
控制系统包括硬件和软件两部分。
硬件方面,焊接机器人的控制系统通常包括控制器、传感器等。
控制器负责对焊接机器人进行控制和调度,传感器主要用于采集焊接过程中的数据和信息。
软件方面,焊接机器人的控制系统应包含相应的控制算法和程序,以实现机器人臂的运动、焊接设备的控制等功能。
同时,控制系统应具备良好的人机交互界面,以方便操作员进行操作和管理。
3.动力系统设计焊接机器人的动力系统是保证机器人能够正常工作的基础。
焊装车型弧焊规范及要求

机器人弧焊工位技术要求一、总体要求1、供应商应结合工艺要求(生产节拍和焊缝位置)弧焊工位的整体设计方案,要求保证工位的完整性和工艺功能性。
方案设计模拟好后交由业主审核。
2、在满足工艺要求的前提下,要求尽可能多的焊接焊缝,以提高焊接效率。
3、焊供气系统要求采用集中供气方式。
4、弧焊工位应具备单独的控制系统,该系统发生故障时可以将弧焊系统,不影响生产进行。
5、弧焊系统能与主线实现无障碍通信,确保主线系统安全稳定的运行。
6、要求在供应商处系统集成、初步调试并预验收后再到现场安装。
7、生产现场设备安装、调试时供应商必须安排机器人、焊机等设备制造商的相关人员现场支持。
二、考虑设备的安装环境,自动弧焊系统在生产中应具备以下能力:1、气压检测:当保护气体气压接近焊接需求的最低气压时,可发出报警,以及时补充保护气体,当保护气体气压低于焊接需求的最低气压时,应停止焊接并发出错误信号。
2、防撞检测:出现碰撞时的应能停止工作,以避免意外引起位置偏移。
3、完备的监测功能包括焊接电压/电流的显示,以及故障发生时输出外部信号,能记录故障信息备查。
4、焊烟、气收集:完备的焊烟、气收集系统,确保无污染排放。
5、机器人需使用对应焊机的专用软件包,保证机器人与焊机的控制通讯正常稳定。
5、机器人需配置视觉系统,以便准确寻找焊缝位置。
三、地线要求1、要求地线为活动式接地铜块,由气缸及其他气动元件驱动。
2、地线动作顺序:当前工位焊接完成后地线断开;下一台白车身进入当前工位并就位后气缸动作地线再连接。
3、要求接地可靠,同地接地装置不能对白车身表面及尺寸精度造成影响。
四、焊机、焊枪要求1、焊枪最前端自带伺服拉丝机构,以保证送丝稳定可靠,提高生产的连续性。
2、要求送丝机构具有送丝检测及缓冲装置,以保证送丝稳定,焊丝前端伸出量恒定。
3、焊枪冷却采用水冷却。
4、焊接完成时焊丝前端无溶滴,每段焊缝焊接结束后,焊丝前端不能产生大的球头,以避免下次引弧困难。
机器人的自动化焊接技术

机器人的自动化焊接技术机器人的自动化焊接技术是指通过机器人系统来实现焊接工艺的自动化操作,该技术在制造业中得到广泛应用。
机器人的自动化焊接技术具有高效、精准和安全等优势,对提升产品质量和生产效率起到重要作用。
一、机器人的自动化焊接技术的背景随着现代工业制造的快速发展和技术进步,传统的手工焊接方式已不能满足生产需求。
手工焊接存在人工操作不稳定、操作时间长、效率低下等问题。
而机器人的自动化焊接技术的出现,可以解决这些问题,并带来许多优势。
二、机器人的自动化焊接技术的原理机器人的自动化焊接技术主要基于计算机控制和传感器技术。
通过预设的焊接路径、速度和力度等参数,机器人可以精确地执行焊接操作。
传感器技术可以帮助机器人感知焊接工件的位置和形状,从而进行自动调整和适应。
三、机器人的自动化焊接技术的优势1. 高效性:机器人的自动化焊接可以实现连续、高速和稳定的焊接操作,大大提高了生产效率。
2. 精准性:机器人可以根据预设的参数准确地进行焊接,保证焊接品质的稳定性和一致性。
3. 安全性:机器人的自动化焊接可以避免人工焊接中的安全风险,保护工人的身体健康。
4. 灵活性:机器人的自动化焊接可以适应不同形状和材料的焊接,具有较强的适应性和灵活性。
5. 数据化:机器人的自动化焊接可以通过记录焊接数据,实现数据化运营和生产工艺的优化。
四、机器人的自动化焊接技术的应用机器人的自动化焊接技术广泛应用于各个领域,如汽车制造、航空航天、电子电器等。
以汽车制造为例,机器人的自动化焊接可以实现车身焊接、底盘焊接等关键部件的高效、精确和稳定的焊接操作。
五、机器人的自动化焊接技术的发展趋势随着科技的不断发展,机器人的自动化焊接技术也在不断创新和完善。
未来的发展趋势主要有以下几个方向:1. 智能化:机器人的自动化焊接将更加智能化,具备自主学习、判断和决策的能力。
2. 精细化:机器人的自动化焊接将实现对焊接过程的更加精细化控制,提升焊接质量和效率。
智能焊接机器人系统

智能焊接机器人系统随着科技的不断发展,智能焊接机器人系统已经成为现代制造业中的重要一环。
借助于先进的算法和传感器技术,智能焊接机器人能够自动化完成一系列复杂的焊接任务,从而大大提高了生产效率,降低了生产成本,并且能够在高精度、高强度、高危险性的环境中工作。
一、智能焊接机器人系统的优势1、自动化程度高:智能焊接机器人系统能够自动识别工件,自动进行焊接路径规划,自动调整焊接参数,实现了从原料到成品的全程自动化。
2、精度高:智能焊接机器人配备了高精度的传感器和执行器,能够实现毫米级的精确控制,大大提高了焊接精度。
3、适应性强:智能焊接机器人能够适应各种不同的工作环境和任务,通过编程和调整,可以完成不同类型的焊接作业。
4、安全性高:智能焊接机器人配备了多种安全保护装置,能够自动识别危险源,避免事故发生,保障了工作人员的安全。
二、智能焊接机器人系统的组成1、机器人本体:机器人本体是智能焊接机器人系统的核心部分,它由伺服电机、减速器、编码器、传感器等组成,负责执行各项焊接操作。
2、控制系统:控制系统是智能焊接机器人的大脑,它负责接收和解析焊接任务,通过算法控制机器人的运动轨迹、速度、电流等参数。
3、编程软件:编程软件是智能焊接机器人的灵魂,它负责将复杂的焊接任务转化为机器可以理解的语言,使得工作人员能够轻松地对机器人进行编程和操作。
4、安全防护装置:安全防护装置是智能焊接机器人的保护网,它负责在机器人遇到危险时自动停止工作,保护工作人员的安全。
三、智能焊接机器人系统的应用1、汽车制造:汽车制造是智能焊接机器人系统的典型应用领域。
在汽车制造过程中,智能焊接机器人能够自动化完成车身的焊接工作,大大提高了生产效率和质量。
2、航空航天:航空航天领域对焊接精度和安全性要求极高,智能焊接机器人系统在此领域的应用也十分广泛。
通过编程和控制,智能焊接机器人能够准确无误地完成各种高强度、高精度的焊接任务。
3、造船业:在造船业中,智能焊接机器人系统也发挥了重要作用。
焊接机器人控制系统

焊接机器人运动控制系统作为焊接机器人的用户,为正确选择、合理使用并做到能常规维护焊接机器人,必须对焊接机器人的运动控制系统有一定层次的了解。
1.对机器人运动控制系统的一般要求机器人控制系统是机器人的重要组成部分,主要用于对机器人运动的控制,以完成特定的工作任务,其基本功能如下:1.1 记忆功能:存储作业顺序、运动路径、运动方式、运动速度和与生产工艺有关的信息。
1.2 示教功能:离线编程、在线示教、间接示教。
在线示教包括示教盒和导引示教两种。
1.3 与外围设备联系功能:输入和输出接口、通信接口、网络接口、同步接口。
1.4 坐标设置功能:有关节坐标系、绝对坐标系、工具坐标系和用户自定义四种坐标系。
1.5 人机接口:示教盒、操作面板、显示屏。
1.6 传感器接口:位置检测、视觉、触觉、力觉等。
1.7 位置伺服功能:机器人多轴联动、运动控制、速度和加速度控制、动态补偿等。
1.8 故障诊断安全保护功能:运行时系统状态监视、故障状态下的安全保护和故障自诊断。
2 焊接机器人运动控制系统(硬件)的组成焊接机器人运动控制系统中的硬件(图4)一般包括:2.1 控制计算机。
控制系统的调度指挥机构。
一般为微型机,其微处理器有32位、64位等,如奔腾系列CPU以及其他类型CPU;2.2 示教盒。
示教焊接机器人的工作轨迹和参数设定,以及所有人机交互操作。
示教盒拥有自己独立的CPU以及存储单元,与主计算机之间以串行通信方式实现人机信息交互; 2.3 操作面板。
由各种操作按键、状态指示灯构成,只完成基本功能操作;2.4 硬盘和软盘存储器。
存储焊接机器人工作程序以及各种焊接工艺参数数据库的外围存储器;2.5 数字和模拟量输入输出。
各种状态和控制命令的输入或输出。
2.6 打印机接口。
记录需要输出的各种信息。
2.7 传感器接口。
用于信息的自动检测,实现机器人柔顺控制,一般为力觉、触觉和视觉传感器。
对一般的点焊或弧焊机器人来说,控制系统中并不设置力觉、触觉和视觉传感器。
机器人焊接工艺相关要点

机器人焊接工艺相关要点一·焊接起弧速度(焊接节拍):影响焊接节拍的因素有很多,从两方面来说:1.从系统侧:①焊接工艺参数设置:电弧检测确认时间--该参数直接影响起弧速度,当设置的该参数生效后会经过改设置时间后才会认为起弧成功再进行下一步动作。
建议对起弧速度有要求的场合将此参数设置为0。
②焊丝的处理:由于在焊接中焊丝接触到母材需要一定的时间,这段时间其实也是起弧慢的一个原因,如果能控制焊丝干伸长在焊接点刚好接触到母材,这时就能省掉焊机吐丝的一些时间,对焊接的节拍影响还是比较大的。
(可参考松下的提升起弧、飞行起弧功能)2.从焊机侧:(以麦格米特焊机焊接时序为例,见下图:)可以看到提前送气和空载电压(慢送丝)是影响起弧时间的关键因素,这两个时间可以在焊机端设置参数为0来屏蔽掉。
将这两个参数尽可能的设置为最小值(0),在起弧时,速度会有明显的提升。
3.环境的搭建:送丝不畅会导致焊接起弧的成功率和效率,一般来说焊枪的管长和导电嘴的通畅以及送丝机的压力和送丝管的弯曲程度都会影响到送丝的通畅与否。
1.焊枪的管长大多数情况下焊枪的长度取决于机器人本身的结构,焊枪供应商可以根据机器人的连杆和法兰定制适合机器人的焊枪,焊枪在假设时应避免前端送丝管的弯曲和折扭,正确的送丝长度可以明显的改善因送丝不畅导致的焊接效果不良,正确的送丝长度如下图所示:2.导电嘴的通畅:导电嘴作为弧焊作业中的易损件,是影响焊接质量的重要因素,由于在焊接中可能会出现爆燃使焊丝粘住导电嘴,以至于导致送丝不畅,应该定期检查导电嘴的通畅性。
若在爆燃后,导电嘴被堵住,应及时清理或更换新的导电嘴。
用小段焊丝插入导电嘴中反复推送抽回,与新的导电嘴进行比较,如果有发涩或是堵住出不来的情况,就应该更换导电嘴了,在碳钢焊接时导电嘴的选型尽量选松下焊丝尽量选择质量好的如大西洋等口碑较好的品牌。
3.送丝机的压力这是一个很容易被人忽视的问题,实际上也是很能直接影响送丝通畅的条件。
机器人焊接自动线技术标准

机器人焊接自动线技术标准随着科技的快速发展,机器人技术已经深入到各行各业,其中,焊接领域尤其引人注目。
机器人焊接自动线技术以其高效、精准、稳定的特点,正在改变着传统的焊接方式。
本文将详细介绍机器人焊接自动线技术的标准。
机器人焊接自动线通常由机器人本体、焊接设备、夹具、控制系统等组成。
其中,机器人本体是焊接自动线的核心,其精度和稳定性直接影响到焊接质量。
焊接设备包括焊枪、焊丝等,是完成焊接任务的关键部件。
夹具用于固定待焊接工件,保证焊接过程中工件的位置精度。
控制系统则是整个自动线的灵魂,它通过对机器人本体和其他设备的精确控制,实现整个焊接过程。
机器人焊接自动线的精度和稳定性是评价其性能的重要指标。
一般来说,六轴工业机器人的精度在1mm左右,重复定位精度在05mm以内。
对于需要更高精度的场合,可以考虑使用更先进的机器人技术,如双臂协同机器人(Cobots)或者并联结构机器人(Parallel Structures Robots)。
焊接设备包括焊枪、焊丝等,其质量和性能对焊接结果有着重要影响。
在选择焊接设备时,要重点其功率、效率、稳定性等参数。
同时,对于不同的材料和厚度,需要选择合适的焊枪和焊丝。
夹具是保证工件位置精度的关键设备,其设计和制造精度直接影响到焊接质量。
夹具的设计应考虑工件的形状、大小、重量等因素,同时要保证装夹方便、定位准确。
制造夹具的材料应选择耐磨、耐高温的材料,如硬质合金、陶瓷等。
控制系统是机器人焊接自动线的核心,其软硬件性能直接影响到整个系统的稳定性和精度。
控制系统的硬件应选择高性能的处理器和可靠的执行器,同时要保证电源供应的稳定性。
软件方面,要采用成熟稳定的控制算法和优化策略,保证对机器人本体和其他设备的精确控制。
安全性是任何工业生产线的基础要求,对于机器人焊接自动线尤为重要。
生产线应设计成全封闭式,以防止操作人员接触危险区域。
还需定期对生产线进行安全检查和维护,确保所有设备都处于安全状态。
机器人焊接工作站技术方案

机器人焊接工作站技术方案技术方案:机器人焊接工作站1.引言随着工业自动化程度的不断提高,机器人焊接工作站在制造业中的应用越来越广泛。
机器人焊接工作站可以提高焊接品质、增加生产效率、减少成本、改善工作环境等,因此受到了越来越多企业的青睐。
本文将详细介绍一套机器人焊接工作站的技术方案,包括机器人选型、安全措施、控制系统、以及工作站的布局等。
2.机器人选型机器人是机器人焊接工作站的核心部分,其选型直接影响到工作站的性能。
一般来说,焊接工作站使用的机器人应具备以下特点:-高重复定位精度:焊接过程需要精确的定位,因此机器人的重复定位精度要求较高。
-安全性能良好:机器人在工作时不可避免地会与人员进行交互,因此安全性能也是选型的重要指标。
-灵活性强:在生产线中,焊接工作站可能需要多种不同焊接任务,机器人应具备较强的灵活性,能够适应不同的焊接任务。
-控制系统高效:机器人的控制系统应具备良好的实时性和准确性,可以实时调整焊接参数,确保焊接质量。
3.安全措施-安全围栏和光幕:用于设置机器人工作区域的边界,并通过光幕或传感器来检测人员进入工作区域,及时停止机器人工作,确保人员的安全。
-灭火系统:在焊接过程中,机器人可能会发生火灾等意外情况,因此应设置灭火系统,并确保其可靠性。
-紧急停机装置:在发生紧急情况时,可以通过按下紧急停机按钮来迅速停止机器人的工作,保证人员的安全。
4.控制系统-PLC控制系统:负责对机器人进行整体控制,包括机器人的运动控制、工作参数的设置、错误诊断等。
-视觉系统:用于监控焊接过程,检测焊接位置和焊缝质量,以及对焊接参数进行实时调整。
-感应系统:用于监测工作环境的温度、气体浓度等参数,并根据监测结果来调整工作站的工作状态。
-数据采集和存储系统:用于采集和存储焊接过程中的数据,以便后期分析和优化焊接工艺。
5.工作站布局-将机器人安置在固定位置,确保工作稳定。
-保证工作区域的安全通道,并设置标志和警示灯,提醒人员注意工作站的存在。
机器人焊接系统

机器人焊接系统简介机器人焊接系统是一种使用机器人自动执行焊接任务的系统。
它将传统的手工焊接过程转变为自动化的生产方式,提高了生产效率和焊接质量。
本文将介绍机器人焊接系统的工作原理、优势以及在实际生产中的应用。
工作原理机器人焊接系统通常由机器人、焊枪、控制系统和辅助设备组成。
机器人是系统的核心部件,负责执行焊接任务。
焊枪是机器人的末端执行器,通过控制焊枪的位置和参数来完成焊接操作。
控制系统将焊接任务分配给机器人,并监控焊接过程的状态。
辅助设备如焊缝传感器、视觉系统和气体供应系统等可以提供额外的功能,提高系统的灵活性和适用性。
机器人焊接系统的工作流程如下:1.系统启动后,通过控制系统将焊接任务发送给机器人。
2.机器人根据任务要求移动到焊接位置,并且控制焊枪的位置和焊接参数。
3.机器人将焊枪对准焊缝,开始执行焊接操作。
4.系统通过辅助设备如焊缝传感器和视觉系统来监测焊接过程的质量和准确度。
5.一旦焊接完成,机器人会返回到初始位置,等待下一个焊接任务。
机器人焊接系统可以通过编程来实现不同焊接任务的自动化。
以预先设定的路径和参数进行焊接,确保每次焊接的一致性和准确性。
优势相对于传统的手工焊接,机器人焊接系统具有以下优势:1.提高生产效率:机器人可以连续工作,不受疲劳和休息的限制。
它可以快速而准确地执行焊接任务,大大提高了焊接效率。
2.提升焊接质量:机器人焊接系统可以根据预先设定的路径进行焊接,避免了人为错误的出现。
机器人的精确控制可以保证焊接的准确性和稳定性。
3.降低劳动成本:机器人可以取代人工进行繁重和危险的焊接任务,降低了劳动力的需求和相关的人力成本。
4.增加安全性:机器人可以在危险环境中进行焊接,减少了人员受伤的风险。
机器人还可以通过传感器来检测和避免潜在的安全问题。
应用场景机器人焊接系统在许多行业中得到广泛应用,包括:1.汽车制造:机器人焊接系统被用于汽车车身焊接、底盘焊接和车轮焊接等工艺。
它可以提高生产效率和焊接质量,适应大规模和复杂的焊接需求。
焊接机器人标准

焊接机器人标准主要包括以下几个方面:
1. 机器人本体:机器人本体应具有足够的负载能力和工作范围,以满足焊接操作的需求。
此外,机器人应具备高精度、高速度以及良好的重复定位精度。
2. 控制系统:控制系统应能够准确地控制机器人本体的运动,包括位置、速度和加速度等。
同时,控制系统还应具备友好的人机界面,方便操作人员进行编程和调试。
3. 焊接系统:焊接系统主要包括焊接电源、焊枪、送丝机等设备。
这些设备应与机器人本体和控制系统相配套,以实现自动化焊接操作。
4. 传感器系统:传感器系统主要用于实时监测焊接过程中的各种参数,如焊缝跟踪、焊缝形状检测等。
通过传感器系统,可以实现对焊接过程的精确控制和优化。
5. 安全系统:安全系统主要包括安全围栏、安全门、急停开关等设备。
这些设备应确保焊接机器人在运行过程中的安全可靠,防止人员和设备受到伤害。
6. 标准化编程:焊接机器人的编程应遵循一定的标准,以方便操作人员进行编程和调试。
常用的编程语言包括机器人制造商提供的专用编程语言,以及符合国际标准(如ISO 9987)的通用编程语言。
7. 机器人认证:焊接机器人应通过相关认证,以确保其符合相关标准和法规要求。
常见的认证包括CE认证、UL认证等。
总之,焊接机器人标准涵盖了机器人本体、控制系统、焊接系统、传感器系统、安全系统以及标准化编程等多个方面,旨在确保焊接机器人的性能、安全和可靠性。
焊接机器人水气单元技术要求

焊接机器人水气单元技术要求1. 简介焊接机器人是一种用于自动化焊接的机器人系统,它能够准确、高效地完成多种焊接任务。
为了保证焊接质量和工作环境的安全,焊接机器人需要配备水气单元。
水气单元是焊接机器人系统中的重要组成部分,它主要用于控制和处理焊接过程中产生的热量和有害气体。
本文将详细介绍焊接机器人水气单元的技术要求。
2. 技术要求2.1 温度控制焊接过程中会产生大量的热量,如果不及时处理,会导致焊缝质量下降甚至出现失效。
水气单元需要具备良好的温度控制能力。
•温度传感器:水气单元应配备高精度的温度传感器,能够准确地监测焊接过程中的温度变化,并及时反馈给控制系统。
•冷却系统:水气单元应配备有效的冷却系统,能够迅速降低焊接设备和工件的温度,防止过热引发故障。
•温度控制算法:水气单元的控制系统应具备智能温度控制算法,能够根据实时温度数据自动调节冷却系统的工作状态,保持焊接设备和工件在合适的温度范围内。
2.2 气体处理焊接过程中会产生大量的有害气体,如烟雾、废气等。
这些气体对人体健康和环境造成严重威胁,因此水气单元需要具备有效的气体处理能力。
•气体收集系统:水气单元应配备高效的气体收集系统,能够迅速、全面地收集焊接过程中产生的有害气体。
•气体过滤系统:水气单元应配备高效的气体过滤系统,能够有效去除有害气体中的颗粒物和化学物质。
•废气处理设施:水气单元应配备适当的废气处理设施,能够对收集到的有害气体进行安全、环保地处理。
2.3 安全保护焊接机器人水气单元需要具备良好的安全保护功能,以确保操作人员和设备的安全。
•气体泄漏监测:水气单元应配备高灵敏度的气体泄漏监测系统,能够及时检测到气体泄漏情况,并发出警报。
•灭火系统:水气单元应配备有效的灭火系统,能够在发生火灾时及时扑灭火源,防止事故扩大。
•安全防护装置:水气单元应配备可靠的安全防护装置,如紧急停机按钮、防护罩等,能够在紧急情况下保护操作人员的安全。
2.4 远程监控与控制为了提高焊接机器人系统的操作效率和管理水平,水气单元需要支持远程监控与控制。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
焊接机器人技术要求
一、设备名称、数量及用途
焊接机器人 1套用于山东玲珑机电有限公司(甲方)
二、供货范围
1、焊接机器人(焊枪、送丝机、储丝桶、水冷机、清枪剪丝装置、防碰撞传感器等)
2、机器人滑台系统
3、变位机
4、集成控制系统
5、示教器
6、焊接软件
7、配套的工装夹具
8、安全护栏及其它保护装置
9、烟尘处理系统
10、附件、备品备件
11、其它
一、系统方案
1.依据
1.1 甲方所提供的被焊工件照片、图纸及相关技术要求。
1.2 以产品的焊接工艺分析和工艺流程的合理性为基础,力求高柔性、高性价比、高可靠性,并且日后可扩展升级。
2.主要焊接工件及焊接要求
2.1.1工件外形图如下:(甲方可提供图纸)
热板
2.2工件的焊接要求:
2.2.1 气体保护电弧焊接(MAG)。
2.2.2 焊接牢固,无设备自身原因导致的夹渣、裂纹、咬边、漏焊等焊接缺陷。
2.2.3 焊缝均匀平整、无焊瘤等外观缺陷。
2.2.4 焊缝尺寸及质量应符合甲方图纸及技术要求。
2.2.5焊接位置:船形位焊接
3.工序及工艺路线的划分
3.1工序:
人工点焊零部件---吊运工件至变位机-→手动夹紧工件-→确认程序号-机器人焊接工件(变位机协调联动)- →焊接工件结束-→机器人复位→人工装卸工件,程序结束。
底座、横梁和热板在变位机上面焊接。
底座、横梁需要分两次焊接,第一次焊接底座、横梁的内部焊缝,第二次焊接底座、横梁的外部焊缝。
需要人工分两次装卸工件。
3.2操作:
操作人员按下操作盒上的启动按钮,滑台上的焊接机器人按照预先设定好的程序运行,机器人夹持焊枪到达焊缝始端开始焊接,在焊接过程中变位机可以适时转动工件,使得工件上的焊缝有利于机器人的焊接作业,焊接结束,机器人复位,人工装卸工件。
该变位机可以同机器人配合工作。
变位机带动工件适时翻转,可以将工件焊缝调整为机器人最佳位置焊接焊缝(船型焊缝),方便机器人焊接工件,此变位机还可以适应工件的多层多道焊接、对称焊接等焊接要求,减少工件焊接变形。
3.3机器人弧焊软件包:
机器人带有起始点寻位功能。
该功能具备接触传感功能,具有自动寻找焊缝起始位置的功能,从而解决工件初始定位偏差问题。
机器人带有电弧跟踪功能。
能够自动补偿由于工件的不一致性、焊接变形带来的偏差。
焊接工艺特点:通过触碰寻位对于其中特征位置的焊缝集中进行寻位;按照工艺需求,遵循焊接应力变化、表面要求及焊接可达性要求,依次进行焊接;大部分焊缝都尽最大可能调整为船型位置。
焊接过程中,部分关键尺寸进行必要的二次寻位,以保证起弧位置准确。
并利用变位机大幅反转的间隙,设置程序,进行清枪剪丝喷硅油的工作。
3.4焊接工艺
3.4.1工件参数条件
1)工件材料:Q345;
2)材料厚度:20-60mm;
3)焊缝形式:角焊缝。
4)工件重量:≤ 6000kg。
5)最大工件外形尺寸:底座、横梁、热板甲方提供。
3.4.2焊接工艺条件
1)20:80混合气体保护(CO2和Ar 混合气体)。
2)焊丝采用直径为1.2mm的桶装实芯焊丝。
3)工件不应被油、锈等污染。
4) 保证工件原材料的下料精度及组对精度符合技术协议及图纸要求。
5) 组对要求:焊缝位置偏差≤8mm,组对间隙≤2mm;
二、机器人焊接系统要求
1.机器人焊接系统概述:
机器人焊接系统可以24小时连续作业,跟人工焊接相比,其效率、质量、稳定性等有很大提高。
机器人具备后续升级扩展能力,应预留30个以上的IO 接口以备后续升级。
配备的变位机,能确保工件处于机器人最舒服的焊接角度,以最大化提高机器人生产效率和焊接质量。
系统必须具备扩展焊接工位的功能,可以根据甲方产品的变化,在只增加变位机的情况下,扩大产能(预留变位机位置)。
2.机器人焊接系统集成:
3.演示图如下: (仅供参考,投标方可自行设计)
三、 主要设备技术参数
机器人:
轴数: ≥6轴; 最大负载: ≥8KG ; 运动半径: 满足甲方焊接要求 重复定位精度:< ±0.08mm ;
配置起始点寻找、电弧跟踪等弧焊软件。
焊接机器人
机器人滑台
两轴变位机
后期扩展工位预留空间
网格式防护栏
集成控制系统
控制系统由机器人系统、外部轴系统与焊接系统组成,他们之间通过通信接口进行通信及相关动作的链接,共同完成对工件的焊接工作。
整个系统通过单元操作台来启动,当焊接完成需要清理焊枪时,机器人可自动运动到清枪器位置自动清理焊枪,机器人通过总线与焊机连接,可控制焊机的启停,焊接参数的调用通过程序号来实现。
设备全程由机器人来控制,焊接工艺和流程需要通过示教者来编译规划。
四、设备工作环境
供电电源:380V±10% ,50HZ±1%
工作环境温度:0~45 度
工作环境湿度:≤95%
压缩空气:0.5~0.8Mpa
空气介质:无腐蚀性介质,无粉尘
地基稳定性:良好,详见设备安装地基图。
五、技术资料
1、机械、电气、操作使用、维护保养说明书以及《机器人系统操作指导》、《作业指导书》、(含机器人系统、软件编程等相关资料)4套。
机器人程序软件备份光盘1张
2、安装、维修用部件图纸4套(含地基图、设备总图等)。
3、外购配套件的全部技术资料1套(中文版)。
4、提供易损件、消耗品和专用工具清单,交货时应提供以上提到的相应备件和工具。
六、设备的安装调试、质量保证期和售后服务、验收
安装调试:
由卖方负责在甲方工厂对机器人等设备进行安装调试,直至焊接出合格的产品。
安装调试过程中,卖方应文明施工,加强安全管理,遵守甲方的一切安全管理规章制度,服从甲方的管理,调试现场发生的一切伤亡事故及机械设备损坏等均由卖方负责,甲方不承担任何责任。
培训:
卖方为甲方人员提供详细的培训(包括机器人操作、维护保养、编程等),培训分为在卖方工厂进行的基础培训和在甲方工厂进行的一阶段实践培训和二阶段熟练掌握培训。
质保及服务:
该设备终身保修,质保期为24个月,即设备安装调试验收合格后的24个月内卖方公司负责提供设备质量故障的免费维修(人为因素除外),并定期回访,质保期后只收相应零部件成本费用,免人工费。
设备出现故障时,在接到甲方通知后,卖方2小时内作出答复,首先电话、微信、邮件沟通解决,如果解决不了必须派出服务人员,24小时内到达甲方现场进行问题的解决,并做到故障不排除,维修人员不撤离现场。
卖方有帮助技术升级和改造的义务。
陪产服务:
陪产是指机器人设备经买方终验收合格后,卖方安排技术人员继续对买方人员做陪产指导和随时解决一切异常问题。
卖方承诺陪产5套工件。
验收:
安装调试完成后,焊接工件验证,达到技术协议和图纸要求,验收单以甲方为准,使用一个月后进行终验收。
七、设备控制和有关程序不允许设置密码。
对每次出现的质量问题以及解决情况,双方必须留有书面记录,签字确
认。
八、安全:
1、设备的安全防护装置齐全、可靠,标识醒目,符合相关国家标准要求。
2、除了满足机械部分的安全防护外,还必须满足误操作防护及电气部分的越级保护。
焊接机器人技术要求
编制:
会签:
2017.08.。
