光伏电站系统效率分析

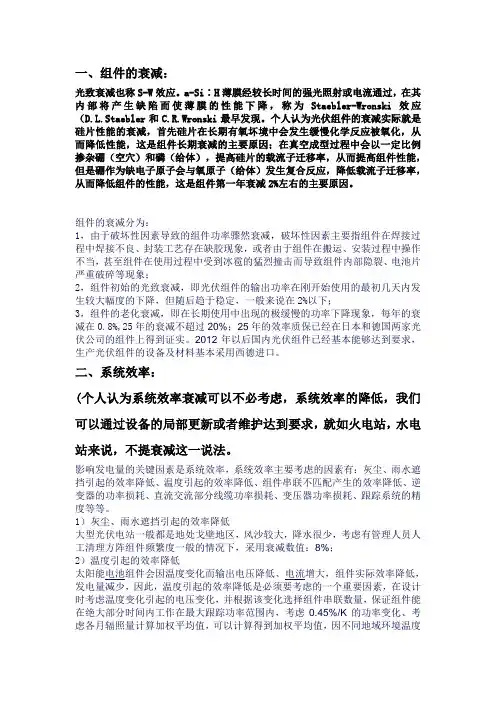

光伏组件效率及系统效率
一、组件的衰减:光致衰减也称S-W效应。
a-Si∶H薄膜经较长时间的强光照射或电流通过,在其内部将产生缺陷而使薄膜的性能下降,称为Staebler-Wronski效应(D.L.Staebler和C.R.Wronski最早发现。
个人认为光伏组件的衰减实际就是硅片性能的衰减,首先硅片在长期有氧坏境中会发生缓慢化学反应被氧化,从而降低性能,这是组件长期衰减的主要原因;在真空成型过程中会以一定比例掺杂硼(空穴)和磷(给体),提高硅片的载流子迁移率,从而提高组件性能,但是硼作为缺电子原子会与氧原子(给体)发生复合反应,降低载流子迁移率,从而降低组件的性能,这是组件第一年衰减2%左右的主要原因。
组件的衰减分为:1,由于破坏性因素导致的组件功率骤然衰减,破坏性因素主要指组件在焊接过程中焊接不良、封装工艺存在缺胶现象,或者由于组件在搬运、安装过程中操作不当,甚至组件在使用过程中受到冰雹的猛烈撞击而导致组件内部隐裂、电池片严重破碎等现象;2,组件初始的光致衰减,即光伏组件的输出功率在刚开始使用的最初几天内发生较大幅度的下降,但随后趋于稳定,一般来说在2%以下;3,组件的老化衰减,即在长期使用中出现的极缓慢的功率下降现象,每年的衰减在0.8%,25年的衰减不超过20%;25年的效率质保已经在日本和德国两家光伏公司的组件上得到证实。
2012年以后国内光伏组件已经基本能够达到要求,生产光伏组件的设备及材料基本采用西德进口。
二、系统效率:(个人认为系统效率衰减可以不必考虑,系统效率的降低,我们可以通过设备的局部更新或者维护达到要求,就如火电站,水电站来说,不提衰减这一说法。
影响发电量的关键因素是系统效率,系统效率主要考虑的因素有:灰尘、雨水遮挡引起的效率降低、温度引起的效率降低、组件串联不匹配产生的效率降低、逆变器的功率损耗、直流交流部分线缆功率损耗、变压器功率损耗、跟踪系统的精度等等。
1)灰尘、雨水遮挡引起的效率降低大型光伏电站一般都是地处戈壁地区,风沙较大,降水很少,考虑有管理人员人工清理方阵组件频繁度一般的情况下,采用衰减数值:8%;2)温度引起的效率降低太阳能电池组件会因温度变化而输出电压降低、电流增大,组件实际效率降低,发电量减少,因此,温度引起的效率降低是必须要考虑的一个重要因素,在设计时考虑温度变化引起的电压变化,并根据该变化选择组件串联数量,保证组件能在绝大部分时间内工作在最大跟踪功率范围内,考虑0.45%/K的功率变化、考虑各月辐照量计算加权平均值,可以计算得到加权平均值,因不同地域环境温度存在一定差异,对系统效率影响存在一定差异,因此考虑温度引起系统效率降低取值为3%。
光伏系统发电效率的影响因素及提升方法
光伏系统发电效率的影响因素及提升方法摘要:在电力行业的管理中,分布式光伏是电站建设中较常见的系统。
然而,影响光伏电站发电效率的因素很多,发电效率对电力供应和生产造成了严重的危害,因此,研究提高分布式电站发电效率的方法具有重要意义。
现代化电力建设中光伏系统发电成为发展趋势,针对光伏系统发展,加强电厂建设、提高电能效率和电能质量是摆在电力行业面前一项新的挑战,是电力企业的一项重要研究议程。
光伏系统在电力公司的运营中起着重要的作用,但是,光伏系统很容易受到自然、设施、人员等因素的影响,破坏供电的稳定性和安全性。
本文对提高光伏系统的发电效率进行研究,对电力发展意义重大。
关键词:发电效率提升;分布式光电站;电力传输1.光伏系统理论概述1.1光伏发电站在光伏领域,大多数太阳能电站都采用光伏系统以及相关的方法来促进能量的转化太阳为电能。
近年来,太阳能、风能等新能源系统都是在光伏系统的基础上发展起来的。
这是由于太阳能资源丰富、辐射覆盖率高的特点,建立光伏系统不受地理位置和系统安装的影响,且对环境破坏程度较小具有很强的环保性能。
而分散式光伏发电由于在交通运输和电能运输环节对环境的破坏较小,因此是应用太阳能进行光伏发电的有效途径。
该系统能有效地将部分电能的生产和应用结合起来,并为用户控制电能提供方便。
分布式光伏系统具有很高的可靠性,能够为特殊和区域性需求提供更好的服务。
1.2光伏系统特点光伏系统太阳能技术是利用太阳能发电的巨大优势,根据太阳能技术的特点来看,色散技术是非常实用的,这与太阳能发电技术本身的特点密切相关。
首先,光发电项目的规模可以大也可以小。
这是由于太阳能的广泛应用和太阳能资源利用技术的强大。
光伏系统基于分布式能源供应的最接近平衡点,将相应的太阳能转化为电能,因此光伏系统具有负荷高效、低污染的特点。
同时,光伏系统的设计对我国电力发展具有重要意义,并为解决能源和远距离传输问题提供条件。
1.3 光伏系统原理光伏系统是由半导体材料进行光伏发电,直接将太阳能转化为电能。

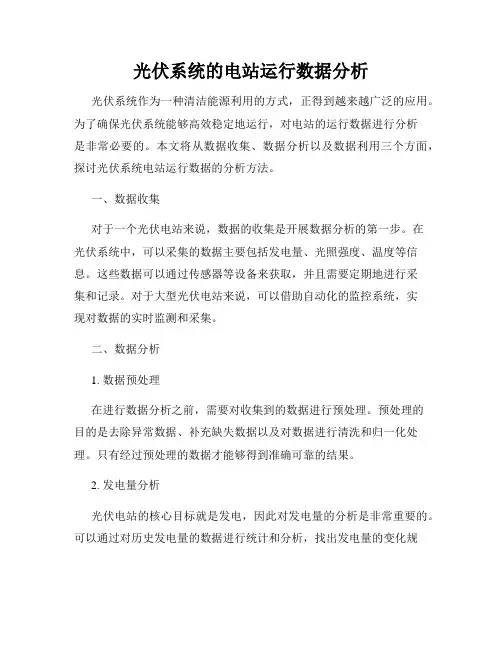

光伏系统的电站运行数据分析
光伏系统的电站运行数据分析光伏系统作为一种清洁能源利用的方式,正得到越来越广泛的应用。
为了确保光伏系统能够高效稳定地运行,对电站的运行数据进行分析是非常必要的。
本文将从数据收集、数据分析以及数据利用三个方面,探讨光伏系统电站运行数据的分析方法。
一、数据收集对于一个光伏电站来说,数据的收集是开展数据分析的第一步。
在光伏系统中,可以采集的数据主要包括发电量、光照强度、温度等信息。
这些数据可以通过传感器等设备来获取,并且需要定期地进行采集和记录。
对于大型光伏电站来说,可以借助自动化的监控系统,实现对数据的实时监测和采集。
二、数据分析1. 数据预处理在进行数据分析之前,需要对收集到的数据进行预处理。
预处理的目的是去除异常数据、补充缺失数据以及对数据进行清洗和归一化处理。
只有经过预处理的数据才能够得到准确可靠的结果。
2. 发电量分析光伏电站的核心目标就是发电,因此对发电量的分析是非常重要的。
可以通过对历史发电量的数据进行统计和分析,找出发电量的变化规律。
例如,可以比较不同季节、不同天气条件下的发电效果,找出影响发电量的主要因素,进而优化光伏系统的设计和运行策略。
3. 光照强度与温度分析光照强度和温度是影响光伏系统发电效果的两个重要因素。
通过对光照强度和温度与发电量的关系进行分析,可以找出最佳的光照强度和温度范围,优化光伏系统的发电效率。
同时,还可以通过对光照强度和温度的长期变化趋势进行分析,预测未来的发电情况,为电站的管理和维护提供参考依据。
三、数据利用1. 运维管理通过对电站运行数据的分析,可以及时发现运行故障和异常情况,并采取相应措施进行修复。
例如,当发现某个组件的发电效果异常低下时,可以进行检修或更换;当发现某个区域的光照强度明显下降时,可以及时调整光伏板的安装角度。
通过及时的运维管理,可以最大程度地保证光伏系统的稳定运行。
2. 优化设计通过光伏系统运行数据的分析,可以得到各个因素对光伏发电效果的影响程度,并进一步优化系统的设计。
光伏发电量计算及综合效率影响因素
光伏发电量计算及综合效率影响因素一、光伏电站理论发电量计算1.太阳电池效率η的计算在太阳电池受到光照时,输出电功率和入射光功率之比就称为太阳电池的效率,也称为光电转换效率。
其中,At 为太阳电池总面积(包括栅线图形面积)。
考虑到栅线并不产生光电,所以可以把 At 换成有效面积 Aa (也称为活性面积),即扣除了栅线图形面积后的面积,同时计算得到的转换效率要高一些。
Pin 为单位面积的入射光功率。
实际测量时是在标准条件下得到的:Pin 取标准光强:AM 1.5 条件,即在 25℃下, Pin= 1000W / m 2。
2.光伏系统综合效率(PR)η总=η1×η2×η3光伏阵列效率η1:是光伏阵列在 1000 W/m2 太阳辐射强度下实际的直流输出功率与标称功率之比。
光伏阵列在能量转换过程中的损失包括:灰尘/污渍,组件功率衰减,组件串联失配损失、温升损失、方阵相互遮挡损失、反射损失、光谱偏离损失、最大功率点跟踪精度及直流线路损失等,目前取效率86%计算。
逆变器转换效率η2:是逆变器输出的交流电功率与直流输入功率之比,取逆变器效率97%计算。
交流并网效率η3:是从逆变器输出,至交流配电柜,再至用户配电室变压器10 KV 高压端,主要是升压变压器和交流线缆损失,按96%计算。
3.理论发电量计算太阳电池的名牌功率是在标准测试条件下测得的,也就是说在入射功率为1000W/m2的光照条件下,1000Wp 太阳电池 1 小时才能发一度电。
而实际上,同一天不同的时间光照条件不同,因此不能用系统的容量乘以日照时间来预测发电量。
计算日发电量时,近似计算:理论日发电量=系统峰值功率(kw)x等效日照小时数(h)x系统效率等效峰值日照小时数h/d=(日太阳辐照量kW.h/m2/d)/1kW/m2(日照时数:辐射强度≥120W/m2的时间长度)二、影响发电量的因素光伏电站的发电量由三个因素决定:装机容量、峰值小时数、系统效率。
系统效率分析
电站系统效率分析一、效率计算公式η=E p*E s/(H a*P az)η-------- 系统综合效率;E p -------- 系统总发电量(kwh);E s -------- 标准条件下的辐照度(为常数,1KW/m2);H a-------- 水平面太阳能总辐照度(kwh/m2,峰值小时数)P az-------- 组件安装容量(KWp);其中,E p由电能计量表读取;H a由气象站数据读取后进行积分获得;注:E p与H a必须取系统正常运行时相同时间段的数据才有效;二、效率组成1、光伏阵列效率✧阵列方位角、倾角影响;✧太阳辐照度影响(强度、入射角等);✧组件匹配损失(mismatch);✧温度影响;✧直流线路损耗;✧灰尘及阴影遮挡损失;2、逆变器效率✧MPPT效率;✧逆变转换效率;✧设备损耗;3、交流传输效率✧交流线路损耗;✧变压器等设备损耗;三、系统效率分析四、电站分析1、气象数据目前气象站给出的数据都是某一角度的辐照值,由于倾斜面的辐照度情况计算较9月份35度比水平高12.4%,5度比水平高3%;10月份35度比水平高30%,5度比水平高5.8%。
2、发电量情况发电量数据取自逆变器数据,逆变器数据与电表数据略有偏差,在无电表数据的情况下,以逆变器数据进行替代。
数据选择:✧各角度选取1~2个子系统;✧9月份、10月份各取几天数据进行对比;数据如下:9月份下旬,35度倾角比平铺方式单位功率发电量高约25%,5度倾角比平铺方式高约1%~6%;10月份下旬,35度倾角已原高于平铺方式;平铺方式与35度倾角的发电效率随着时间的增加,偏差逐步加大;原材料库屋顶尤其严重;3、数据分析查找相应的直流柜及逆变器数据可以看出,逆变器逆变效率正常,同一时间,原材料库直流输入功率远低于一期;判定问题点在直流输入部分;在配电室及屋顶进行测试后,直流柜、汇流箱、组串等均无明显故障,系统无重大影响效率的故障;现场组件表面自从安装完毕后已经3个月左右,期间灰尘堆积很厚,对发电量影响很大;电站建成后未下过大雨,只下过一些小雨,对小角度及平铺组件不仅不能起到清洗作用,反而将灰尘集中到组件的低点堆积,造成非常大的影响,甚至可能会引起热斑效应。
光伏电站系统效率计算方法
光伏电站系统效率计算方法
1 优化光伏系统的效率
优化光伏系统的效率,是实现理想的可再生能源技术的必要条件。
由于太阳能技术发展迅速,光伏已经成为最重要的可再生能源技术之一。
为了提高光伏电站系统的效率,构建完善的计算模型,分析其工
作原理并获取有效参数,是首要任务。
2 计算模型
一个完整的计算模型应该包括两个重要的部分:机械处理和电气
计算。
机械处理是指太阳能系统及其组件的结构,使其能够有效地捕
获太阳辐射能并将其转换成有用的电能,而电气计算就是如何知道能
量的真实输出和可预测的有效百分比。
3 参数获取
使用该模型需要获取特定参数,如太阳能辐射度、太阳能模块质
量系数和温度补偿系数。
必须通过实际测试以查明这些参数。
4 有效百分比
有效百分比(DER)是光伏电站系统效率的重要参考指标,以表示
其真实可用的太阳能输出,其计算方法为:DER =有效电力输出/理论
输出百分比× 100% 。
5 总结
总而言之,要提高光伏系统的效率,必须构建完善的计算模型,分析其工作原理并获取有用的参数,最后通过有效百分比(DER)评估其真实可用的太阳能输出。
光伏电站系统效率PR分析
PPT文档演模板
光伏电站系统效率PR分析
组件不匹配损失
两种: (1)电压偏差引起的 平均值起作用; (2)电流偏差引起的 短板效应; 所以:组件都是按照电流分档的。
PPT文档演模板
光伏电站系统效率PR分析
组件不匹配损失
若:组件的电压偏差在±3%内,组件的短 路电流为8.79A,组件按电流精度0.2A分 档(即电流偏差在±1.1%内),接入某 500kW逆变器的组件均符合以上要求,采 用PVSYST可以计算得到,不匹配损失约 0.1%。考虑到杂散因素,不超过0.5%。
光伏电站系统效率PR分析
PR的几点说明
(1)默认,PR一般指的年平均效率。 (2)PR每时每刻都在变化。
PPT文档演模板
光伏电站系统效率PR分析
PR的几点说明
(3)峰值日照时数,是指不考虑任何遮 挡下的1㎡方阵面上接收到的总辐射量( kWh/㎡)与STC对应的1000W/㎡的比值, 单位:h。
PPT文档演模板
光伏电站系统效率PR分析
弱光损失
PPT文档演模板
光伏电站系统效率PR分析
弱光损失
包头达茂旗某项目:
在内蒙古达茂旗地区,采用固定式支架 (37°)安装方式。利用PVSYST软件计 算得到:采用天合光能TSM-250-P05A多 晶硅组件时,全年由于弱光性造成的发 电量损失约为0.5%;采用强生光电 QS90DU非晶硅组件时,全年由于弱光性 造成的发电量损失约为1.5%。
PPT文档演模板
光伏电站系统效率PR分析
PR的定义
Performance Ratio:简称PR。 IEC 61724 (1)给出的定义如下:
PT:在T时间段内电站的平均系统效率
ET:在T时间段内电站输入电网的电量
光伏电站系统效率计算
光伏电站系统效率(PR)可以通过多种方式进行计算,以下为计算公式:
1. 系统效率(PR)定义:系统效率,来源于英文Performance Ratio(简称”PR”),其包括太阳能电池老化效率,交、直流低压系统损耗及其他设备老化效率,逆变器效率,变压器及电网损耗效率。
2. 系统效率(PR)计算方法:PR在IEC61724给出的定义如下:PRT=ET/(Pe*hT) PRT:在T时间段内的平均系统效率 ET:在T时间段内光伏电站内上网电量 Pe:光伏组件标称装机容量 hT:在T时间段内峰值辐照小时数。
举例进行说明:装机量Pe=1KW,组件方阵面接收到的总辐射量为1500kwh/m2,也就是说组件方阵面峰值日照数为1500h,假设全年上网电量为1250 kwh,可以得出:PRT=ET/(Pe*hT)=1250 kwh/(1KW*1500h)=83.33%。
此外,光伏系统的效率也可以通过以下公式计算:效率=实际输出电能/光能输入。
其中,实际输出电能是以千瓦时为单位的,光能输入是以千瓦时/平方米为单位的。
光伏系统的效率通常为10%~20%之间,高效的光伏系统效率可以达到25%以上。
以上内容仅供参考,如需更准确的信息,建议查阅光伏电站系统效率相关的书籍、文献或咨询该领域专家。
光伏电站系统效率分析
系统效率分析运行期光伏电站的生产工艺流程为:通过太阳辐照,经直流发电单元(将太阳能转化成直流电能,再经逆变产生交流电),出口电压为AC0.5/0.52kV,再经35kV升压箱变,将电压升至35kV后,由35kV集电线路汇集至电站35kV汇集站,再经110kV汇集站,电压升至110kV后,然后输送至220kV升压站,经220kV主变压器二次升压后,通过220kV架空线路送入系统电网。
其发电工艺流程如下:图运行期光伏电站的生产工艺流程图结合光伏电站的运行特点其系统损耗主要为以下几方面组成:(1)入射角造成的不可利用的太阳辐射损耗;(2)灰尘、植被等遮挡损耗(3)温度影响损耗(4)光伏组件不匹配造成的损耗(5)直流线路损耗(6)逆变器损耗(7)交流线路损耗(8)变压器损耗(9)系统故障及维护损耗结合XX项目实施的实际情况,参考《XX光伏发电项目招商文件》中评分标准的要求,技术方案中系统能力先进性(5分),81%得1分,系统效率最高值得5分;因此系统效率即使是重要的招商得分项,同时该参数又直接影响发电量和效益测评即投标申报电价,为科学合理的控制和了解本项目地的系统效率水平,使其尽可能向可操作、可实现的最高效率努力,系统效率基本取值分析如下:(1)不可利用的太阳辐射损耗根据项目地的地理位置、气候气象和太阳辐射数据当地的气象和太阳辐射特点,结合项目地太阳入射角的分析计算,并兼顾山地的地形条件在冬至日真太阳时9:00~15:00的阵列布置原则而确定的日照利用边界,经分析,本次由于入射角造成的不可利用的太阳辐射损耗取值为4.3%。
(2)灰尘、植被等遮挡损耗项目当地处荒草地、荒山、宜林地等环境,必然会地表植被和自然扬尘的灰尘以及阵列内部设备的彼此遮挡的问题,对此参照西北勘测设计研究院有限公司基于科研实验电站的集团科研项目《环境因素对光伏工程发电量影响研究研究成果报告》和本公司项目投资运维公司的运维测试的统计成果:灰尘的覆盖对光伏组件的发电量影响较大,灰尘密度越大,发电量下降多越多,随着时间的推移灰尘在静态下密度达到12.64g/m3时,对造成发电量阶段性下降高达20%;且风向和风速对灰尘的在电站的部均匀分布对发电也会产生直接影响。
关于光伏系统发电效率提升策略分析
关于光伏系统发电效率提升策略分析摘要:电力资源对工业生产、居民生活起着举足轻重的作用,然而资源枯竭问题越来越严重,这在一定程度上影响着传统发电模式。
光伏发电作为一种无污染、可循环的清洁能源,被广发的应用。
随着光伏电站的发展,光伏发电项目的建设将会越来越重视效率和成本,以保证光伏发电工程质量得到最大的改善,因此光伏发电效率成为了人们所关注的焦点问题。
基于此,本文对我国光伏系统发电影响效率进行了分析,并提出了提升光伏系统发电效率的策略,以期给有关人员提供参考和帮助。
关键词:光伏发电;效率分析;成本控制0引言近年来,由于太阳能本身的优点和特性,在实际应用中得到了迅速的推广,特别是太阳能光伏发电,既可以有效地缓解能源危机,又可以解决环境污染问题,因此光伏发电得到了广泛发展,但发电效率是企业关注的焦点问题。
1光伏系统理论概述1.1光伏发电站在光伏行业中,许多太阳能发电站都采用了光伏技术,将太阳能转化为电能。
近年来,随着技术的进步,许多新型的可再生能源系统,如太阳能、风能,已经被广泛应用到各个领域。
其中,太阳能的优势在于它的资源丰富,辐射覆盖面积大,无需考虑地理位置和设备安装,同时还可以降低对环境的污染。
分布式光伏发电具有许多优势,例如可以减少交通和电力传输的污染,并且可以有效地利用太阳能来发电。
该系统可以将电能的生产与使用有机地结合在一起,方便使用者对电力进行控制。
分布式光伏系统是一种非常可靠的电力系统,它可以满足特定和地区的需要[1]。
1.2光伏系统特点光伏系统太阳能发电技术具有很大的优越性,而基于太阳能自身的特性,色散技术具有很高的实际应用价值。
首先,太阳能发电项目的规模可大可小。
这主要得益于太阳能的广泛使用以及其自身的优势。
光伏发电系统是以分布式能量的最接近平衡点为基础,将太阳能转换成电力,从而使光伏发电具有高效、低污染的优点。
同时,太阳能发电系统的设计对于我国电力发展、解决能源与长距离输电等问题都有很大的帮助。
光伏发电系统中的效率提升技术研究
光伏发电系统中的效率提升技术研究引言:随着全球对可再生能源的需求日益增加,太阳能光伏发电系统成为了一种可持续的能源解决方案。
然而,光伏发电系统的效率仍然是一个主要的挑战。
提高光伏发电系统的效率是当前研究的焦点之一。
本文将重点介绍光伏发电系统中的效率提升技术研究,包括材料改进、光学增强、热管理以及电子器件优化等方面的创新措施。
一、材料改进:1. 光伏电池材料优化光伏电池是光伏发电系统中的核心组件,因此改进光伏电池的材料对于提高系统的效率至关重要。
研究人员正在探索提高光伏电池工作效率的新材料,例如钙钛矿、多层铁碲化镉和多晶硅等。
这些新材料具备更高的太阳能吸收能力和更高的光电转化效率,有助于提高光伏发电系统的整体效率。
2. 表面纳米结构改进通过对光伏电池表面进行纳米结构改进,可以增加太阳能在光伏电池中的吸收和传导效率。
研究表明,在光伏电池表面构建纳米结构可以增加光的散射,提高光的吸收率。
常用的纳米结构改进方法包括纳米柱、纳米线和纳米颗粒等。
这些纳米结构的应用将有效提高光伏发电系统的光电转化效率。
二、光学增强:1. 光伏电站布局优化光伏电站的布局是影响光伏发电系统效率的关键因素之一。
优化光伏电站的布局可以最大限度地提高光线的利用率。
常见的布局方式包括固定倾角、双轴跟踪和单轴跟踪等。
根据实际情况选择最适合的布局方式,将有助于提高光伏发电系统的整体效率。
2. 反射镜和透镜的应用反射镜和透镜的应用可以增强光伏电池对太阳能的吸收。
透镜可以使光线聚焦在光伏电池表面,提高光的入射强度;反射镜则可以反射散射的光线,使其重新聚焦在光伏电池上。
通过优化反射镜和透镜的设计,可以增加光伏发电系统的光电转化效率。
三、热管理:1. 散热技术改进光伏发电系统在工作过程中会产生大量的热能,如果不能有效地散发掉热量,将会影响光伏电池的工作效率。
因此,热管理是光伏发电系统效率提升的一个重要方面。
研究人员正在探索新的散热材料和散热结构,以提高散热效率,减少热损失。
光伏电站运行分析报告
光伏电站运行分析报告一、引言光伏电站是一种利用太阳能的可再生能源发电系统。
近年来,光伏电站在能源领域取得了显著的发展,成为了一种重要的能源供应方式。
然而,光伏电站的运行分析对于提高其发电效率、降低运营成本至关重要。
本报告将对光伏电站的运行情况进行分析,并提出一些建议,以期进一步优化电站的运营。
二、光伏电站运行情况1.发电量分析:光伏电站的发电量与太阳能资源、电池组件的质量、电站设计等因素密切相关。
在过去一年的运行中,光伏电站平均每天发电量为X千瓦小时,总发电量为Y千瓦小时。
通过与其他同类电站的比较发现,本电站的发电量略低于预期。
这可能是由于太阳能资源的波动、组件老化等原因引起的。
2.故障分析:故障是光伏电站运行中不可避免的问题。
过去一年中,光伏电站共发生Z次故障,其中大部分是组件老化、电网连接问题和逆变器故障。
这些故障导致了电站运行的不稳定性,进一步影响了发电量的产出。
3.成本分析:光伏电站的运营成本主要包括维护费用、电网接入费用和设备更换成本等。
通过对过去一年的数据分析,发现维护费用较高,其中包括组件清洗、设备检修等费用。
建议对维护过程进行优化,减少成本的同时提高运维效率。
三、优化建议1.提高太阳能资源利用率:对于光伏电站而言,提高太阳能资源的利用率是增加发电量的关键。
可以根据过去一年的太阳能数据对电站进行重新优化,例如调整组件安装角度、提高逆变器效率等。
2.定期维护与设备更换:对于老化的组件和设备进行定期检修和更换。
检查组件的老化程度,及时更换损坏或效率下降的组件。
此外,定期对电站的逆变器和配电设备进行检修和维护,以保证电力系统的正常运行。
3.建立完善的监测系统:建议电站建立完善的监测系统,及时获取电站运行数据。
通过实时监测,可以快速发现故障,并采取措施进行修复。
定期对电站运行情况进行评估和分析,以确定可能的问题并及时解决。
4.培训与技能提升:为电站管理人员和操作人员提供培训,提高他们的专业知识和技能水平。
光伏电站发电系统总效率论证
一、光伏电站发电系统总效率
(1)光伏组件总效率
光伏组件在能量转换与传输过程中的损失主要包括有:
a、光伏组件效率:在1000W/m2太阳辐射强度下,无其他外界因素影响的组件直流输出功率与标称功率之比,取值99.25%;
b、组件匹配损失:对于精心设计、精心施工的系统,约有2.13%的损失;
c、太阳辐射损失:包括组件表面尘埃遮挡及不可利用的低、弱太阳辐射损失(含IAM和LID),取值2%和2.68%;
d、光伏组件一致性偏差损失,取值0.5%;
e、灰尘遮挡等损失,取值2.42%;
综合上述各分项损失,光伏阵列效率取89.9%。
(2)逆变器总效率
逆变器总效率:逆变器输出的交流电功率与直流输入功率之比。
主要包括逆变器的转换损失、最大功率点跟踪(MPPT)精度等损失。
本阶段中所选用的逆变器的转换效率取97.93%。
(3)并网输电效率
a、低压直流线路等其它损失,取值0.73%;
a、交流输电效率:从逆变器输出至高压电网的传输效率,其中包括升压变压器的效率和交流电气连接的线路损耗等。
本阶段中交流输电效率取97.24%。
综上所述,光伏发电系统的总效率等于上述各部分效率的乘积,即85.61%。
表1-1光伏发电系统效率汇算表。
光伏电站系统效率PR分析
组件实际功率与标称功率偏差
组件有正偏差,提升PR; 组件有负偏差,降低PR。
组件不匹配损失
两种: (1)电压偏差引起的 平均值起作用; (2)电流偏差引起的 短板效应; 所以:组件都是按照电流分档的。
组件不匹配损失
若:组件的电压偏差在±3%内,组件的短 路电流为8.79A,组件按电流精度0.2A分 档(即电流偏差在±1.1%内),接入某 500kW逆变器的组件均符合以上要求,采 用PVSYST可以计算得到,不匹配损失约 0.1%。考虑到杂散因素,不超过0.5%。
1. PR的定义
2. PR的历史和现状
3. 影响PR的因素分析
4. 如何提高PR
5.
PR的展望
阴影遮挡损失
(1)远方遮挡 (2)近处遮挡
遮挡的影响:不是与遮挡的辐射比例呈正 比的,与组件布置、组串接线有关系。 可采用PVSYST6模拟分析。
阴影遮挡损失
包头达茂旗某项目:
。
相对透射率损失
相对透射率损失
(1)默认,PR一般指的年平均效率。 (2)PR每时每刻都在变化。
PR的几点说明
(3)峰值日照时数,是指不考虑任何遮挡 下的1㎡方阵面上接收到的总辐射量( kWh/㎡)与STC对应的1000W/㎡的比值, 单位:h。
PR的计算和测量
需要的两个量: (1)某一时间段的发电量; (2)某一时间段方阵面上的总辐射量。 前者是电费结算的依据; 后者通常有2种测量方式。
汇集电缆损失
包括: (1)直流线损:一般在1%左右; (2)交流线损:采用35kV汇集,在0.3%左 右;采用10kV汇集,在0.8%左右。
污秽损失
跟(1)当地的气候条件;(2)运营期的 清洗方式和频率有关系。 光伏电站组件冲洗时刻可以通过光伏组件 清洗试验来确定,通常在试验清洗光伏 组件前后,电流增加5%即需要清洗。如 果按这样的冲洗频次,灰尘累计按线性 考虑,全年由于污秽损失的发电量约3% 。
光伏电站系统效率分析
系统效率分析运行期光伏电站的生产工艺流程为:通过太阳辐照,经直流发电单元(将太阳能转化成直流电能,再经逆变产生交流电),出口电压为AC0.5/0.52kV,再经35kV升压箱变,将电压升至35kV后,由35kV集电线路汇集至电站35kV汇集站,再经110kV汇集站,电压升至110kV后,然后输送至220kV升压站,经220kV主变压器二次升压后,通过220kV架空线路送入系统电网。
其发电工艺流程如下:图运行期光伏电站的生产工艺流程图结合光伏电站的运行特点其系统损耗主要为以下几方面组成:(1)入射角造成的不可利用的太阳辐射损耗;(2)灰尘、植被等遮挡损耗(3)温度影响损耗(4)光伏组件不匹配造成的损耗(5)直流线路损耗(6)逆变器损耗(7)交流线路损耗(8)变压器损耗(9)系统故障及维护损耗结合XX项目实施的实际情况,参考《XX光伏发电项目招商文件》中评分标准的要求,技术方案中系统能力先进性(5分),81%得1分,系统效率最高值得5分;因此系统效率即使是重要的招商得分项,同时该参数又直接影响发电量和效益测评即投标申报电价,为科学合理的控制和了解本项目地的系统效率水平,使其尽可能向可操作、可实现的最高效率努力,系统效率基本取值分析如下:(1)不可利用的太阳辐射损耗根据项目地的地理位置、气候气象和太阳辐射数据当地的气象和太阳辐射特点,结合项目地太阳入射角的分析计算,并兼顾山地的地形条件在冬至日真太阳时9:00~15:00的阵列布置原则而确定的日照利用边界,经分析,本次由于入射角造成的不可利用的太阳辐射损耗取值为4.3%。
(2)灰尘、植被等遮挡损耗项目当地处荒草地、荒山、宜林地等环境,必然会地表植被和自然扬尘的灰尘以及阵列内部设备的彼此遮挡的问题,对此参照西北勘测设计研究院有限公司基于科研实验电站的集团科研项目《环境因素对光伏工程发电量影响研究研究成果报告》和本公司项目投资运维公司的运维测试的统计成果:灰尘的覆盖对光伏组件的发电量影响较大,灰尘密度越大,发电量下降多越多,随着时间的推移灰尘在静态下密度达到12.64g/m3时,对造成发电量阶段性下降高达20%;且风向和风速对灰尘的在电站的部均匀分布对发电也会产生直接影响。
分布式光伏系统效率分析与优化
分布式光伏系统效率分析与优化摘要:随着我国社会经济的发展以及科技的进步,我国电力行业技术也越来越发达。
由于分布式光伏电站在其运行过程中,影响其运行效率的因素较多,在这种情况下需要加强对其运行效率提升的策略研究。
鉴于此,本文针对分布式光伏电站效率提升的策略进行了研究,首先,就影响分布式光伏电站运行效率的因素进行了分析;其次,就分布式光伏发电效率提升的方法策略运用进行了总结。
希望在本文的研究帮助下,能够为提升分布式发电站效率提供参考性建议。
关键词:分布式;光伏电站;发电效率引言在国民用电量日益提升的基础上,为了能够有效满足国民的供电需求,目前分布式光伏电站的建设项目也在不断增长。
在这一前提下,为了能够更好的提升国民的供电水平,本文详细研究分布式光伏电站发电的影响因素,以期帮助分布式光伏电站的发电提升工作效率带来参考。
1分布式光伏发电系统的组成光伏发电是利用太阳能电池板将收集到的光能转化为电能,供用户使用。
分布式光伏发电系统主要由太阳能电池板(光伏组件)、逆变器、配电箱、电缆等部件组成。
其中,太阳能电池板是核心。
一般常用的太阳能电池板有单晶硅、多晶硅、非晶硅和薄膜电池等。
按照连接方式,光伏发电又可分为离网发电系统与并网发电系统两大类。
离网发电系统发出的电能仅供用户自用;并网发电系统就是将太阳能发出的电通过逆变器、升压器转换成合格的交流电直接并入电网系统。
目前,并网发电是主流。
2分布式光伏电站发电效率影响因素研究2.1自然原因(1)灰尘、积雪、阴影的遮挡。
灰尘是影响发电效率的主要自然因素。
灰尘会遮挡到达组件的光线,影响散热,也就影响了转换效率,进而影响发电量;沉积在模块表面很长一段时间的灰尘会侵蚀电路板表面,导致电路板表面粗糙,导致灰尘进一步积聚并增加日光漫反射。
辐照度越大、阳光的穿透力越强,灰尘造成的损失越少。
所以,对光伏发电组件要定期及时清洗,才能保证发电效率。
除了灰尘,冬天的积雪也是一大隐患,如果清扫不及时,也会影响发电效率。
光伏系统的电站效率评估方法
光伏系统的电站效率评估方法光伏系统电站的效率评估一直是太阳能行业关注的重点问题之一。
随着太阳能发电技术的不断发展,评估光伏系统电站的效率对于提高发电能力、降低能源成本、确保经济可行性至关重要。
本文将介绍一些常见且有效的光伏系统电站效率评估方法。
一、能量输出与光伏组件的关系评估光伏组件是光伏系统电站的核心,因此评估光伏组件的能量输出与系统的关系非常重要。
常用的评估方法包括:1.1 最大功率点跟踪效率最大功率点(Maximum Power Point, MPP)是光伏组件输出功率最大的状态。
评估光伏组件的最大功率点跟踪效率可以通过计算实际输出功率和理论最大输出功率之间的比值得出,通常以百分比表示。
1.2 温度系数评估温度对光伏组件的输出功率有重要影响,因此评估光伏组件的温度系数也是必不可少的。
温度系数评估可以通过测量组件在不同温度下的输出功率,进而计算温度系数的大小。
二、并网发电效率评估光伏系统电站的并网发电效率是评估系统整体发电能力的重要指标。
常用的评估方法包括:2.1 转换效率评估转换效率是指光伏系统电站将太阳能转换为电能的能力。
评估转换效率可以通过测量并记录光伏系统电站的总发电量和总辐射量,以及计算转换效率的百分比来实现。
2.2 网内能量利用率评估网内能量利用率是指系统实际输出电能与可利用太阳能辐射量之间的比值。
评估电站的网内能量利用率可以通过计算实际输出电能和理论最大输出电能之间的比值来实现。
三、系统可靠性评估评估光伏系统电站的可靠性是确保系统运行稳定、持久发电的关键环节。
常用的评估方法包括:3.1 故障率评估故障率是指光伏系统电站出现故障的概率。
评估故障率可以通过统计实际故障次数和预计运行时间来得出。
3.2 平均修复时间评估平均修复时间是指故障发生后平均恢复到正常工作状态所需的时间。
评估平均修复时间可以通过记录故障发生时间和修复完成时间,然后计算平均值来实现。
四、经济性评估光伏系统电站的经济性评估是决定系统是否可行的重要因素。
