精馏塔温度控制系统设计
精馏塔温度控制系统设计
精馏塔温度控制系统设计精馏塔是一种常见的化工设备，用于分离液体混合物中的成分。
精馏塔温度控制系统的设计是确保精馏塔能够稳定运行，提高产品质量和产量的关键。
下面将详细介绍精馏塔温度控制系统的设计原理和步骤。
精馏塔温度控制系统的设计原理是根据精馏塔内部的物料性质和工艺要求，通过控制介质的流量和温度来实现温度的稳定控制。
精馏塔内部通常分为多个段落，每个段落都有一个特定的温度要求。
温度的控制涉及到对塔釜的加热和冷却以及介质的流量调节。
1.确定控制目标：根据工艺要求和产品规格，确定需要控制的温度范围和偏差，以及控制精度要求。
2.确定控制方法：根据工艺特点和实际情况，选择适合的控制方法。
常见的控制方法包括比例控制、比例积分控制、比例积分微分控制等。
3.确定传感器：选择合适的温度传感器，用于测量精馏塔内部的温度。
常见的温度传感器包括热电偶、热敏电阻等。
4.确定执行器：根据控制目标和方法，选择合适的执行器。
常见的执行器包括电动调节阀、蒸汽控制阀等。
5.设计控制回路：根据控制方法和控制器的性能，设计控制回路。
控制回路包括传感器、控制器和执行器。
6.参数整定：根据实际情况和反馈调整，优化控制回路的参数。
参数整定通常包括比例增益、积分时间和微分时间等。
7.验证和优化：通过实际运行验证控制系统的性能，并根据实际情况进行反馈调整和优化。
总之，精馏塔温度控制系统的设计是确保精馏塔能够稳定运行，提高产品质量和产量的关键。
设计步骤包括确定控制目标、控制方法、传感器和执行器的选择、设计控制回路、参数整定以及验证和优化。
合理的设计能够使温度控制更加稳定和可靠。
精馏塔塔底温度控制方案
精馏塔塔底温度控制方案精馏塔是化工生产中常用的一种分离设备，主要用于将混合物中的各组分按照其沸点的不同进行分离。
在精馏过程中，塔底温度的控制是非常重要的，因为它直接影响到产品的纯度和收率。
本文将对精馏塔塔底温度控制方案进行详细的介绍。
一、精馏塔塔底温度控制的重要性1. 保证产品质量：精馏塔塔底温度的稳定与否直接关系到产品的质量。
如果塔底温度过高，会导致产品中轻组分的损失，降低产品的纯度；反之，如果塔底温度过低，会导致产品中重组分的残留，影响产品的性能。
2. 提高生产效率：合理的塔底温度控制可以提高精馏过程的效率，减少能源消耗，降低生产成本。
3. 保证生产安全：精馏塔塔底温度的波动可能导致操作不稳定，甚至引发安全事故。
因此，对塔底温度进行有效的控制是非常必要的。
二、精馏塔塔底温度控制方案1. 串级控制方案串级控制是一种常见的温度控制方案，它通过将主控制器的输出作为副控制器的设定值，实现对温度的精确控制。
具体实施步骤如下：（1）选择主控制器和副控制器：根据精馏塔的特点和工艺要求，选择合适的控制器类型，如PID控制器、模糊控制器等。
（2）设定主控制器的参数：根据工艺要求和实际操作经验，设定主控制器的比例、积分和微分参数。
（3）设定副控制器的参数：根据主控制器的输出和塔底温度的变化趋势，设定副控制器的比例、积分和微分参数。
（4）实施串级控制：将主控制器的输出作为副控制器的设定值，实现对塔底温度的精确控制。
2. 前馈控制方案前馈控制是一种基于模型的控制方案，它通过预测塔底温度的变化趋势，提前调整控制参数，以实现对塔底温度的快速响应。
具体实施步骤如下：（1）建立精馏塔的温度模型：根据精馏塔的工作原理和操作条件，建立精馏塔的温度模型。
（2）设计前馈控制器：根据温度模型，设计前馈控制器，实现对塔底温度的预测和控制。
（3）实施前馈控制：将前馈控制器的输出与主控制器的输出相结合，实现对塔底温度的快速响应和精确控制。
典型化工单元的控制案例—精馏塔的控制(工业仪表自动化)
1、精馏塔温度控制为 什么常用灵敏板上的温度作 为被控变量？
2、精馏塔精馏段温度控 制为什么改变回流量而不改 变再沸器的加热量？
精馏塔是化工生产中重 要的分离设备，它利用混合 物中各组分挥发度的不同， 将混合物组分进行分离并达 到规定的纯度要求。
CONTENTS
02
-15%
03
03
有些干扰是可控的,有些干扰 是不可控的。一般对可控的主要 干扰可采用定值控制系统加以克 服。然而对不可控的干扰，它们 最终将反映在塔顶馏出物与塔底 采出量的产品质量上。
思考题
1、精馏塔液相进Байду номын сангаас流量 增加对塔顶产品有什么影响？
2、精馏塔塔压增加对塔 顶产品和塔底产品有什么影 响？
CONTENTS
01
塔压定值控制
进料流 量控制
回流量定 值控制
塔釜液 位控制
回流罐液 位控制
质量控制系统
03
塔压定值控制
A B
02
在实际生产过程中，由 于不同的物料性质，精馏塔 的类型不同，生产产品纯度 的要求不同等情况，可根据 现场具体情况采用各种不同 的控制方法。。
精馏塔的温度控制
辽宁工业大学过程控制系统课程设计（论文）题目：精馏塔温度控制系统设计院（系）：专业班级：学号：学生姓名：指导教师：（签字）起止时间：摘要随着石油化工的迅速发展，精馏操作的应用越来越广，分流物料的组分越来越多，分离的产品纯度越来越高。
采用提馏段温度作为间接质量指标，它能够较直接地反映提馏段产品的情况。
将提馏段温度恒定后，就能较好地确保塔底产品的质量达到规定值。
所以，在以塔底采出为主要产品、对塔釜成分要求比对馏出液高时，常采用提馏段温度控制方案。
由于精馏塔操作受物料平衡和能量平衡的制约，鉴于单回路控制系统无法满足精馏塔这一复杂的、综合性的控制要求，设计了基于串级控制的精馏塔提馏段温度控制系统。
影响物料平衡因素包括进料量和进料成分变化，顶部馏出物及底部出料变化；影响能量平衡因素主要包括进料温度或热焓变化，再沸器加热量和冷凝器冷却量变化，及塔的环境温度变化。
采用串级控制系统能有效地去除蒸汽压强的波动对温度的影响。
使用超驰控制系统控制釜液输出端，在塔釜温度较低时，塔底不出料只有当温度达到低线以上，液位控制器取代温度控制器以后，才有出料排出。
关键词：提馏段;温度;串级控制;超驰控制目录第1章绪论 .................................................................................... 错误!未定义书签。
第2章课程设计的方案 ................................................................ 错误!未定义书签。
概述......................................................................................... 错误!未定义书签。
物料平衡关系 ................................................................. 错误!未定义书签。

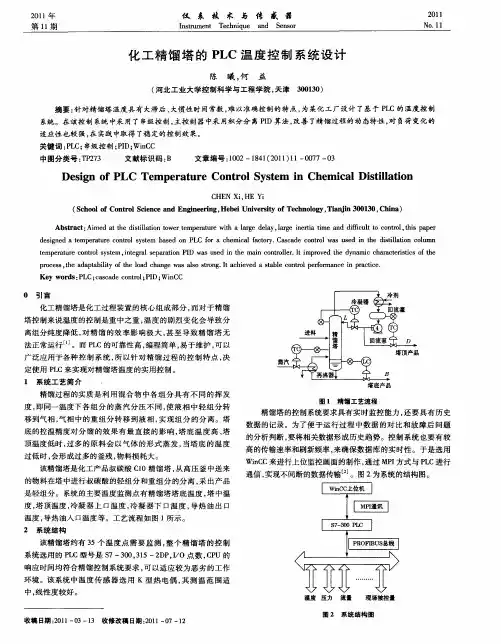

化工精馏塔的PLC温度控制系统设计
０ 引言
化工精馏塔是化工 过程装置的核 心组成部 分 ， 而对于精 馏
塔控制来说温度 的控制 是重中之重 ， 温度 的剧烈变化 会导致 分
离组分纯度降低 ， 精馏 的效率 影 响极大 ， 至导 致精 馏塔 无 对 甚 法正常运行 Ｊ 。而 Ｐ Ｃ的可靠性高 ， Ｌ 编程简单 ， 易于维护 ， 以 可
ｄ ｓｇ ｅ ｍｐ ｒ ｔ ｒ ｏ ｔ ｌｓ ｓｅ ｂ ｓ ｄ ｏ Ｌ ｏ ｈ ｍｉａ ａ ｔ ｒ ． ａ ｃ ｄ ｏ ｔｏ ｓ ｕ ｅ ｎ ｔｅ ｄ ｓｉ ａｉｎ ｃ ｌｍｎ ｅ ｉｎ ｄ ａ ｔ ｅ ｅ ａｕ ｅ ｃ ｎｒ ｙ ｔｍ ａ ｅ ｎ Ｐ Ｃ ｆ ｒａ ｃ ｅ ｃ ｌｆｃ ｏ ｙ Ｃ ｓ ａ ｅ ｃ ｎ ｒｌｗａ ｓ ｄ ｉ ｈ ｉｔ ｌ ｔ ｏ ｕ ｏ ｌ ｏ ｔｍｐ ｒ ｔ ｒ ｏ ｔ ｌｓ ｓｅ ， ｔｇ ａ ｅ ａ ａｉ ｎ Ｐ Ｄ ｗａ ｓ ｄ ｉ ｈ ｉ ｏ ｔ ｌ ｒ Ｉ ｉ ｒ ｖ ｄ ｔ ｅ ｄ ｎ ｍｉ ｃ ａ ａ ｔｒｓｉｓ ｏ ｈ ｅ ｅ ａｕ ｅ ｃ ｎ ｒ ｙ ｔｍ ｉ ｅ ｒ ｌｓ ｐ ｒ ｔ Ｉ ｓ ｕ ｅ ｎ ｔ ｅ ｍａｎ ｃ ｎ ｒ ｌ ． ｔ ｍｐ ｏ ｅ ｈ ｙ ａ ｃ ｈ ｃｅ ｉｔ ｆｔ ｅ ｏ ｎ ｏ ｏｅ ｒ ｃ ｐ ｏ ｅ ｓ ｔｅ ａ ａ ｔｂ ｌ ｙ ｏ ｅ ｌ ａ ｈ ｎ ｅｗａ ｌｏ ｓ ｏ ｇ Ｉ ａ ｈ ｅ ｅ ｔｂ ｅ ｃ ｎ ｒ ｌ ｅ ｏ ｍａ ｃ ｎ ｐ ａ ｔ ｅ ｒ ｃ ｓ ，ｈ ｄ ｐａ ｉ ｔ ｆｔ ｏ ｄ ｃ ａ ｇ ｓ ａｓ ｔ ｎ ． ｔ ｃ ｉｖ ｄ ａ ｓ ｌ ｏ ｔｏ ｒ ｒ ｎ ｅ ｉ ｒ ｃｉ ． ｉ ｈ ｒ ａ ｐｆ ｃ Ｋｅ ｒ ｓ： Ｌ ｃ ｓ ａ ｅ ｃ ｎ ｒ ｌ Ｐ Ｄ； ｉ Ｃ ｙ ｗｏ ｄ Ｐ Ｃ； ａ ｃ ｄ ｏ ｔ ； Ｉ Ｗ ｎ Ｃ ｏ

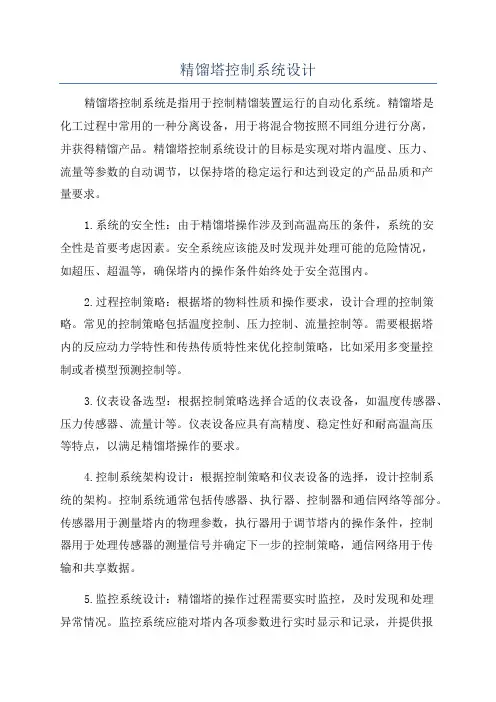

精馏塔控制系统设计
精馏塔控制系统设计精馏塔控制系统是指用于控制精馏装置运行的自动化系统。
精馏塔是化工过程中常用的一种分离设备，用于将混合物按照不同组分进行分离，并获得精馏产品。
精馏塔控制系统设计的目标是实现对塔内温度、压力、流量等参数的自动调节，以保持塔的稳定运行和达到设定的产品品质和产量要求。
1.系统的安全性：由于精馏塔操作涉及到高温高压的条件，系统的安全性是首要考虑因素。
安全系统应该能及时发现并处理可能的危险情况，如超压、超温等，确保塔内的操作条件始终处于安全范围内。
2.过程控制策略：根据塔的物料性质和操作要求，设计合理的控制策略。
常见的控制策略包括温度控制、压力控制、流量控制等。
需要根据塔内的反应动力学特性和传热传质特性来优化控制策略，比如采用多变量控制或者模型预测控制等。
3.仪表设备选型：根据控制策略选择合适的仪表设备，如温度传感器、压力传感器、流量计等。
仪表设备应具有高精度、稳定性好和耐高温高压等特点，以满足精馏塔操作的要求。
4.控制系统架构设计：根据控制策略和仪表设备的选择，设计控制系统的架构。
控制系统通常包括传感器、执行器、控制器和通信网络等部分。
传感器用于测量塔内的物理参数，执行器用于调节塔内的操作条件，控制器用于处理传感器的测量信号并确定下一步的控制策略，通信网络用于传输和共享数据。
5.监控系统设计：精馏塔的操作过程需要实时监控，及时发现和处理异常情况。
监控系统应能对塔内各项参数进行实时显示和记录，并提供报警、故障诊断和数据分析等功能。
监控系统可以采用人机界面、数据采集系统、故障诊断系统等多种形式。
在精馏塔控制系统的设计中，需要充分考虑各种可能的操作变量、工艺的稳定性、产量和能耗等方面的要求。
通过合理的控制系统设计，可以实现对精馏塔的准确控制，提高产品质量和产量，降低能耗和运行成本。
乙醇和水的精馏塔设计
乙醇和水的精馏塔设计精馏是一种分离液体混合物中组分的常用方法，可通过蒸馏分离甲醇和水的混合物。
对于乙醇和水的精馏塔设计，需要考虑一系列参数和流程，包括进料组成、操作压力、图形塔塔板、冷凝器设计、降低能量消耗等。
以下是一个基本的乙醇和水的精馏塔设计方案。
1.塔板设计在乙醇和水的精馏塔设计中，决定了塔板数的重要参数是所需的乙醇纯度。
一般来说，纯度要求越高，所需的塔板数就越多。
可使用的常用塔板设计方法有McCabe-Thiele方法和Ponchon-Savarit方法。
2.冷凝器设计冷凝器用于冷凝乙醇蒸汽，使其凝结成液体后下降到下部分的收集器中。
冷凝器设计需要考虑的重要参数包括进料温度、出料温度、乙醇和水的蒸汽压力和流量等。
一般来说，选择多管冷凝器比单管冷凝器更适合于高效的冷凝过程。
3.降低能量消耗乙醇和水的精馏过程中，能量消耗是一个重要的考虑因素。
为了降低能量消耗，可以引入热回收系统，如热交换器，将高温的废气中的热能回收使用。
此外，也可以考虑采用较低的操作压力，通过降低汽化温度来减少所需的加热能量。
4.控制塔板温度在乙醇和水的精馏塔设计中，控制各个塔板的温度非常重要，以确保塔板能够正常工作。
一种常见的温度控制方法是在塔板上设置温度传感器，并通过自动化控制系统调节冷凝器的冷却剂流量来控制塔板温度。
5.回流比的选择回流比是决定乙醇和水精馏塔效率的重要因素。
回流比的选择应根据塔板的数量、损失和乙醇纯度等因素来合理决定。
一般来说，较高的回流比可以提高纯度，但同时也会增加能源消耗。
6.热平衡以上是一个基本的乙醇和水的精馏塔设计方案。
根据实际情况和具体需求，还需要根据实际的进料组成、产量、纯度和环境要求等因素进行调整。
精馏塔精馏段温度串级系统
目录1 绪论 (2)1.1精馏原理 (2)1.2 串级控制 (3)2 精馏塔精馏段温度串级系统的原理与结构 (3)2.1变量的选择 (3)2.2 工艺描述 (4)2.3 精馏塔精馏段控制的原理 (4)3仪表的选型 (6)液位调节器选型 (7)4 精馏塔精馏段温度串级控制的研究 (10)4.1精馏塔温度串级过程中的主要假设: (11)4.2模型的建立 (12)5仿真 (14)6 结束语 (20)6.1设计思想 (16)6.2 系统分析 (17)7 参考文献 (18)1 绪论精馏是石油化工、炼油生产过程中的一个十分重要的环节，其目的是将混合物中各组分分离出来，达到规定的纯度。
精馏过程的实质就是迫使混合物的气、液两相在塔体中作逆向流动，利用混合液中各组分具有不同的挥发度，在互相接触的过程中，液相中的轻组分逐渐转入气相，而气相中的重组分则逐渐进入液相，从而实现液体混合物的分离。
一般精馏装置组成，如图1所示。
由精馏塔、再沸器、冷凝器、回流罐等设备[1]图 1 简单精馏控制示意图进料流量F 从精馏塔中段某一塔板上进入塔内，这块塔板称为进料板。
进料板将精馏塔分为上下两段，进料板以上部分称为精馏段，进料板以下部分称为提馏段。
溶液中组分的数目可以是两个或两个以上。
实际工业生产中，只有两个组分的溶液不多，大量需要分离的溶液往往是多组分溶液。
多组分溶液的精馏在基本原理方面和两组分溶液的精馏是一样的。
1.1精馏原理在恒定压力下，单组分液体在沸腾时虽然继续加热，其温度却保持不变，即单组分液体的沸点是恒定的。
对于两组分的理想溶液来说，在恒定压力下，其沸点却是可变的。
例如对于A、B 两种混合物的分馏，纯A 的沸点是140℃，纯B 的沸点是175℃。
如果两组分的混合比发生变化，混合溶液的沸点也随之发生变化，如图2中的液相曲线所示。
图 2设原溶液中A 占20%，B 占80%，此混合液的沸点是164.5℃，加热使混合液体沸腾。
这时，与液相共存的气相组分比是A 占45.8%，B 占54.2%。
乙醇_水精馏塔设计说明
乙醇_水精馏塔设计说明
1.设备选型
2.工艺流程
(1)加热阶段：将乙醇_水混合物加热到沸点，使其部分汽化，进入下一个阶段。
(2)蒸馏阶段：乙醇和水在塔内进行汽液两相的分离，高纯度的乙醇向上升腾，低纯度的水向下流动。
(3)冷凝阶段：将高纯度的乙醇气体冷凝成液体，便于收集和储存。
(4)分离阶段：将冷凝后的液体进一步分离，得到纯度较高的乙醇和水。
3.操作参数
(1)温度控制：加热阶段需要将混合物加热到适当的沸点，通常控制在80-100摄氏度。
而在蒸馏阶段，控制塔顶和塔底的温度差异，有助于提高分离效果。
(2)压力控制：塔的进料和出料口通常需要控制一定的压力，以保证流量的稳定。
(3)流量控制：塔内液体的流速对塔的操作效果有较大影响，需保持适当的流速，通常通过调节塔顶和塔底的流量或液位来实现。
4.塔的结构及内件设计
乙醇_水精馏塔的结构包括塔壳、进料装置、分离器、冷凝器、再沸器、集液器等。
其中，塔内需要配置一些内件，如填料和板式塔板等，以
提高传质和传热效果。
填料可采用金属或塑料材料，板式塔板可选用槽式、波纹式等不同形式。
通过合理配置和设计这些内件，提高乙醇_水分离效果。
综上，乙醇_水精馏塔的设计需要综合考虑设备选型、工艺流程、操
作参数以及塔的内部结构等因素。
通过合理的设计和选择，可以实现高效
分离乙醇和水的目的。
精馏塔温度控制系统设计
辽宁工业大学过程控制系统课程设计（论文）题目：精馏塔温度控制系统设计院（系）：电气工程学院专业班级：自动化093学号： *********学生姓名：***指导教师：（签字）起止时间：课程设计（论文）任务及评语院（系）：电气工程学院教研室：自动化注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算摘要随着石油化工的迅速发展，精馏操作的应用越来越广，分流物料的组分越来越多，分离的产品纯度越来越高。
采用提馏段温度作为间接质量指标，它能够较直接地反映提馏段产品的情况。
将提馏段温度恒定后，就能较好地确保塔底产品的质量达到规定值。
所以，在以塔底采出为主要产品、对塔釜成分要求比对馏出液高时，常采用提馏段温度控制方案。
由于精馏塔操作受物料平衡和能量平衡的制约，鉴于单回路控制系统无法满足精馏塔这一复杂的、综合性的控制要求，设计了基于串级控制的精馏塔提馏段温度控制系统。
精馏塔的大多数前馈信号采用进料量。
当进料量来自上一工序时，除了多塔组成的塔系中可采用均匀控制或串级均匀控制外，还有用于克服进料扰动影响的控制方法前馈—反馈控制。
前馈控制是一种预测控制，通过对系统当前工作状态的了解，预测出下一阶段系统的运行状况。
如果与参考值有偏差，那么就提前给出控制信号，使干扰获得补偿，稳定输出，消除误差。
前馈的缺点是在使用时需要对系统有精确的了解，只有了解了系统模型才能有针对性的给出预测补偿。
但在实际工程中，并不是所有的干扰都是可测的，并不是所有的对象都是可得到精确模型的，而且大多数控制对象在运行的同时自身的结构也在发生变化。
所以仅用前馈并不能达到良好的控制品质。
这时就需要加入反馈，反馈的特点是根据偏差来决定控制输入，不管对象的模型如何，也不管外界的干扰如何，只要有偏差，就根据偏差进行纠正，可以有效的消除稳态误差。
解决前馈不能控制的不可测干扰。
前馈反馈综合控制在结合二者的优点后，可以提高系统响应速度关键词：提馏段温度前馈-反馈串级控制目录第1章绪论........................................................................................... 错误!未定义书签。
精馏塔的安全运行分析——精馏塔的温度控制
精馏塔的安全运行分析——精馏塔的温度控制
精馏塔通过灵敏板进行温度控制的方法大致有以下几种。
(1)精馏段温控灵敏板取在精馏段的某层塔板处，称为精馏段温控。
适用于对塔顶产品质量要求高或是气相进料的场合。
调节手段是根据灵敏板温度，适当调节回流比。
例如，灵敏板温度升高时，则反映塔顶产品组成zn下降，故此时发出信号适当增大回流比，使XD上升至合格值时，灵敏板温度降至规定值。
(2)提馏段温控灵敏板取在提馏段的某层塔板处，称为提馏段温控。
适用于对塔底产品要求高的场合或是液相进料时，其采用的调节手段是根据灵敏板温度，适当调节再沸器加热量。
例如，当灵敏板温度下降时，则反映釜底液相组成Xw变大，釜底产品不合格，故发出信号适当增大再沸器的加热量，使釜温上升，以便保持工w的规定值。
(3)温差控制当原料液中各组成的沸点相近，而对产品的纯度要求又较高时不宜采用一般的温控方法，而应采用温差控制方法。
温差控制是根据两板的温度变化总是比单一板上的温度变化范围要相对大得多的原理来设计的，采用此法易于保证产品纯度，又利于仪表的选择和使用。
过程控制课程设计-精馏塔温度控制系统
过程控制课程设计-精馏塔温度控制系统(总34页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除过程控制系统与仪表课程设计目录一、研究对象........................................................................................... 错误!未定义书签。
二、研究任务........................................................................................... 错误!未定义书签。
三、仿真研究要求 (4)四、传递函数计算 (5)五、控制方案........................................................................................... 错误!未定义书签。
1. 单回路反馈控制系统 (6)1) 控制方案的系统框图和工艺控制流程图............................... 错误!未定义书签。
2) PID参数整定 (7)3) 系统仿真................................................................................... 错误!未定义书签。
4) 对象特性变化后仿真 (12)2. Smith预估补偿控制系统 ................................................................ 错误!未定义书签。
1) 控制方案的系统框图和工艺控制流程图............................... 错误!未定义书签。
2) 控制系统方框图....................................................................... 错误!未定义书签。
精馏塔温度控制
精馏塔温度控制
精馏塔是指在酒精通过以上两塔蒸馏后，酒精浓度还需要进一步的提高，杂质还需进一步的排除，精馏塔的目的就是通过加热蒸发、冷凝、回流这些程序后，起到上除头级杂质，中提杂醇油，下排尾级杂质的作用，最终获得符合质量标准的成品——酒精。
蒸馏塔的作用并不只局限于提纯酒精。
蒸馏塔主要是为了分离混合液体，利用不同液体在不同条件下，如温度不同，挥发性（沸点）不同的特性，对液体进行分离，从而达到液体提纯效果。
对精馏塔的塔顶温度一般应控制在79℃，塔底温度一般控制在105—107℃，塔中温度在取酒正常的情况下一般取在88—92℃之间。
精馏塔上的1*冷凝器水温应在60—65℃，2*冷凝器应在35—40℃，最后一个冷凝器温度应不低于25℃。
精馏塔控制系统课程设计
精馏塔控制系统课程设计精馏塔控制系统课程设计一、概述精馏塔是化学工业中重要的分离设备之一，广泛应用于化工、石油、食品等领域。
精馏塔的主要功能是将混合液进行分离，得到高纯度的产品。
在生产过程中，精馏塔的控制系统对于保证产品质量、降低能耗、提高生产效率等方面具有重要作用。
因此，本课程设计旨在设计一个精馏塔的控制系统，以实现对混合液的分离过程进行精确控制。
二、设计要求1.了解精馏塔的工作原理及流程；2.分析精馏塔的工艺参数和控制要求；3.设计精馏塔的控制系统方案；4.选择合适的控制仪表和设备；5.完成控制系统的硬件和软件设计；6.进行系统调试和性能评估。
三、工作原理及流程精馏塔是一种基于蒸馏原理的分离设备。
在蒸馏过程中，混合液在精馏塔内被加热和冷却，使得不同成分的液体在特定温度下达到气液平衡状态。
通过这种方式，高纯度的产品可以从混合液中分离出来。
精馏塔的主要组成部分包括：原料液进料口、蒸汽加热器、分离器、冷凝器、产品收集器等。
四、工艺参数和控制要求精馏塔的主要工艺参数包括：进料流量、蒸汽流量、回流比、塔顶温度、塔底温度等。
控制要求包括：1.稳定进料流量，以保证原料液的供应；2.控制蒸汽流量，以维持所需的加热温度；3.调节回流比，以改变产品的纯度和产量；4.控制塔顶和塔底温度，以保证产品的质量和分离效果。
五、控制系统方案设计根据工艺参数和控制要求，可以采用以下控制系统方案：1.进料流量控制：采用流量计测量进料流量，通过调节阀控制进料流量；2.蒸汽流量控制：采用蒸汽压力传感器测量蒸汽压力，通过调节阀控制蒸汽流量；3.回流比控制：采用流量计测量回流比，通过调节阀控制回流比；4.塔顶温度控制：采用温度传感器测量塔顶温度，通过调节阀控制蒸汽流量，以维持温度稳定；5.塔底温度控制：采用温度传感器测量塔底温度，通过调节阀控制加热器的加热功率，以维持温度稳定。
六、控制仪表和设备选择根据控制系统方案，可以选择以下控制仪表和设备：1.流量计：用于测量进料流量和回流比；2.压力传感器：用于测量蒸汽压力；3.温度传感器：用于测量塔顶和塔底温度；4.调节阀：用于控制进料流量、蒸汽流量和回流比；5.加热器：用于加热原料液；6.PLC控制器：用于实现控制逻辑和数据处理。
精馏塔温度-流量控制
微分时间（D）：断；0.04~10分
⑧负载阻抗：250Ω~750Ω
⑨手动切换特性：自动↔手动1↔手动2
⑩供电电压：24V±0.5%，DC
消耗功率：光柱不大于10W
表头不大于5W
工作条件：周围环境温度5~400C
空气相对湿度10~75%
无腐蚀气体
重量：约6.5公斤
接线端子图（见图2-5）
引言
精馏塔是化工生产中分离互溶液体混合物的典型分离设备。它是依据精馏原理对液体进行分离，即在一定压力下，利用互溶液体混合物各组分的沸点或饱和蒸汽压不同，使轻组份（即沸点较低或饱和蒸汽压较高的组分）汽化。经多次部分液相汽化和部分气相冷凝，使气相中的轻组分和液相中的重组分浓度逐渐升高，从而实现分离的目的满足化工连续化生产的需要。精馏塔塔釜温度控制的稳定与否直接决定了精馏塔的分离质量和分离效果，控制精馏塔的塔釜温度是保证产品高效分离，进一步得到高纯度产品的重要手段。维持正常的塔釜温度，可以避免轻组分流失，提高物料的回收率，也可减少残余物料的污染作用。
主控制器的作用方向
主调节器的作用方向，应在副调节器的作用确定以后，再根据工艺要求来确定。因为副调节器直接控制执行器，要保证执行器正确动作。在主调节器输入偏差增大（或减小）时，要求主调节的输出信号增大（或减小），因此主调节的作用为正向作用。
3.3本精馏塔选择正作用主副调节器
要用到两个调节器，这两个调节器都选用DDZ—Ⅲ型电动调节器，具体型号为DTZ—2100
影响产品质量指标和平稳生产的主要干扰因素有:①进料流量( F)的波动;②进料成分( ZF)的变化;③进料温度( TF)和进料热焓值( QF)的变化;④再沸器加热剂输入热量的变化;⑤冷却剂在冷凝器内吸收热量的变化;⑥环境温度的变化。
基于PLC和WinCC的化工精馏塔控制系统设计
中央控制级设有两组配套的监控计算机和打 印机。两台监控计算机分为工程师站和操作员 站， 带 CP56ll 通讯卡以实现与 PROFIBUS 总线的 通讯， 配 WINDOWS XP ROFESSIONAL 操作系统， 并配有 STEP7 V5． 4 和 SIMATIC WinCC6． 0 软件。 计算机使用 MPI 通讯方式与下位机 PLC 进行连 接， 进行不间断的数据交换。 根据 PLC 的容量， I /O 响 通讯功能， 模拟量、 数字量输入输出点数， 应时间等因素， 系统选用的 PLC 型号为西门子的 S7300 系 列， CPU 为 3152DP， 在现场建立 4 个 ET200M 从站， 将现场的各种检测设备， 控制设备 DP 将数 均加到从站上， 通过现场总线 PROFIBUS据传输到工程师站上， 可以实现从现场信号到控
使用该算法后温度控制效果明显， 大大减小 厂方要求在精馏压力 5 ～ 了温度超 调 和 震 荡， 7kPa 时塔底温度约为 210 ～ 220℃ ， 塔中为 160 ～ 170℃ ， 塔底温度范围为 125 ～ 130℃ ， 采用该 PID 控制算法后可将温度持续稳定的控制在该范围 内。 3． 2 上位监控软件设计 上位机监控软件（ 人机界面） 的开发基于西门子
［ 4］ 王瑾辉， 700 空压机系统 张小亮， 孔平等． 基于 ECS101．
Fuzzy Controlbased Constant Pressure Control for Air Compressors
2 WANG Jinhui1， ，KONG Jianyi1 ， KONG Pin2 ，YANG Jintang1 ， LI Yao2 ， LI Gongfa1 ， ZHANG Xiaoliang1 ，HE Yuan1
精馏塔提馏段温度控制方案
精馏塔提馏段温度控制方案
精馏塔的提馏段温度控制方案可以通过以下几个步骤实施：
1. 设置目标温度：根据产品的蒸汽化温度和沸点等物理性质，确定塔顶的目标温度。
这个温度应该足够高，使得目标组分能够从原料中蒸发出来。
2. 监测温度：在塔顶和其他关键位置安装温度传感器，监测塔内各个位置的温度变化，并将数据传输给温度控制系统。
3. 确定控制策略：根据温度传感器的监测数据，控制系统分析和计算，确定合适的控制策略。
常见的策略包括比例控制、比例积分控制和比例积分微分控制等。
4. 调节操作：根据控制策略的结果，控制系统会输出相应的控制信号，调节塔顶的加热或降温装置，以达到目标温度。
5. 反馈调整：监测实际温度和目标温度之间的偏差，并根据调整的结果进行反馈调整，进一步优化控制策略。
需要注意的是，精馏塔提馏段温度控制方案还需要考虑其他因素，如进料流量、冷却介质温度等。
此外，不同的塔设计和操作条件可能需要不同的控制策略，因此具体的温度控制方案应根据具体情况进行定制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
辽宁工业大学过程控制系统课程设计（论文）题目：精馏塔温度控制系统设计院（系）：电气工程学院专业班级：自动化093学号： *********学生姓名：***指导教师：（签字）起止时间：课程设计（论文）任务及评语院（系）：电气工程学院教研室：自动化注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算摘要随着石油化工的迅速发展，精馏操作的应用越来越广，分流物料的组分越来越多，分离的产品纯度越来越高。
采用提馏段温度作为间接质量指标，它能够较直接地反映提馏段产品的情况。
将提馏段温度恒定后，就能较好地确保塔底产品的质量达到规定值。
所以，在以塔底采出为主要产品、对塔釜成分要求比对馏出液高时，常采用提馏段温度控制方案。
由于精馏塔操作受物料平衡和能量平衡的制约，鉴于单回路控制系统无法满足精馏塔这一复杂的、综合性的控制要求，设计了基于串级控制的精馏塔提馏段温度控制系统。
精馏塔的大多数前馈信号采用进料量。
当进料量来自上一工序时，除了多塔组成的塔系中可采用均匀控制或串级均匀控制外，还有用于克服进料扰动影响的控制方法前馈—反馈控制。
前馈控制是一种预测控制，通过对系统当前工作状态的了解，预测出下一阶段系统的运行状况。
如果与参考值有偏差，那么就提前给出控制信号，使干扰获得补偿，稳定输出，消除误差。
前馈的缺点是在使用时需要对系统有精确的了解，只有了解了系统模型才能有针对性的给出预测补偿。
但在实际工程中，并不是所有的干扰都是可测的，并不是所有的对象都是可得到精确模型的，而且大多数控制对象在运行的同时自身的结构也在发生变化。
所以仅用前馈并不能达到良好的控制品质。
这时就需要加入反馈，反馈的特点是根据偏差来决定控制输入，不管对象的模型如何，也不管外界的干扰如何，只要有偏差，就根据偏差进行纠正，可以有效的消除稳态误差。
解决前馈不能控制的不可测干扰。
前馈反馈综合控制在结合二者的优点后，可以提高系统响应速度关键词：提馏段温度前馈-反馈串级控制目录第1章绪论........................................................................................... 错误!未定义书签。
第2章控制方案................................................................................... 错误!未定义书签。
2.1 概述 ................................................................................................ 错误!未定义书签。
2.2系统组成的总体结构 (2)第3章系统仪表选择 (7)3.1 检测变送器的原理 (7)3.1.1 温度变送器的选择 (7)3.1.2 流量变送器的选择 (8)3.1.3 液位变送器的选择 (9)3.2 执行器的选择 (10)3.3 调节器的选择 (10)3.4 调节器与执行器、检测变送器的选型 (11)第4章系统仿真 (13)4.1串级控制系统matlab仿真分析 (13)4.2液位控制系统仿真分析 (14)第5章课程设计总结 (16)参考文献 (17)第一章绪论精馏操作是炼油、化工生产过程中的一个十分重要的环节。
精馏塔的控制直接影响到工厂的产品的质量、产量和能量的消耗，因此精馏塔的自动控制长期以来一直受到人们的高度重视。
精馏塔是一个多输入多输出的对象，它由很多级塔板组成，内在机理复杂，对控制要求又大多较高。
这些都给自动控制带来一定的困难。
同时各塔工艺结构特点有千差万别，这需要深入分析特性，结合具体塔的特点，进行自动控制方案设计和研究。
精馏塔的控制最终目标是：在保证产品质量的前提下，使回收率最高，能耗最小，或使总收益最大。
在这个情况为了更好实现精馏的目标就有了提馏段温度控制系统的产生。
按提馏段指标的控制方案：当塔釜液为主要产品时，常常按提馏段指标控制。
如果是液相进料，也常采用这类方案。
这是因为在液位相进料时，进料量的变化，首先影响到塔底产品浓度，塔顶或精馏段塔板上的温度不能很好地反映浓度的变化，所以采用提馏段控制温度比较及时。
另外如果对釜底出料的成分要求高于塔顶出料，塔顶或精馏段板上温度不能很好反映组分变化和实际操作回流比大于几倍最小回流比时，可采用提馏段控制。
提馏段温度是衡量质量指标的间接指标，而以改变再沸器加热量作为控手段的方案，就是提馏段温控。
第2章课程设计的方案2.1概述本次设计主要是综合应用所学知识，设计精馏塔提馏段温度控制系统，能够较全面地巩固和应用过程控制系统课程中所学的基本理论和基本方法，并初步掌握精馏塔提馏段温度控制系统设计的基本方法。
应用场合: 主要使用于精馏塔提馏段温度控制①对塔底产品成分的要求比对塔顶产品成分的要求严格②全部为液相进料③塔顶或精馏段温度不能很好的反应组成的变化，即组成变化时，精馏段塔板温度变化不显著，或进料含比塔顶产品更轻的影响温度和成分关系的轻杂质。
④采用回流控制时，回流量较大，它的微小变化对产品成分影响不显著，而变化较大又会影响精馏塔平稳操作的场合。
系统功能介绍:影响精馏塔温度不稳定的因素主要是来自外界来的干扰（如进料流量，温度及成分等的变化对温度的影响）。
一般情况下精馏塔塔釜的温度，我们是通过控制精馏塔釜内灵敏板的温度来控制的。
灵敏板是当外界条件或负荷改变时精馏塔内温度变化最灵敏的一块塔板。
以往调节只是采用灵敏板温度调节器单一回路调节，调节反应慢，时间滞后，对精馏操作而言，产品的纯度很难保证。
精馏塔是一个多输入多输出的对象，它由很多级塔板组成，内在机理复杂，对控制要求大多较高。
精馏塔的控制最终目标是：在保证产品质量的前提下，使回收率最高，能耗最小，或使总收益最大。
在这个情况为了更好实现精馏的目标就有了提馏段温度控制系统的产生。
2.2.系统组成的总体结构精馏塔的控制目标应是：在保证产品质量合格的前提下，使塔的总收益（利润）最大或成本最小。
具体对一个精馏塔来说，需从四个方面考虑，设置必要的控制系统。
（1）产品质量指标控制塔顶或塔底产品之一合乎规定的分离纯度，另一端产品成分应维持在规定的范围内。
在某些特定的条件下也有要求塔顶和塔底产品均保证一定纯度的要求。
（2）产品产量符合物料平衡原则，塔顶、塔底的平均采出量应等于平均进料量，而且这两个采出量的变动应该比较缓和，以维持塔的正常平稳操作，以及上下工序的协调工作。
为此，必须对冷凝液罐（回流罐）和塔釜液位进行控制，使其介于规定的上、下限之间。
（3）能量平衡控制应使精馏塔的输入、输出能量维持平衡，使塔的操作压力维持稳定。
实现较好的经济性。
（4）约束条件控制①为保证精馏塔正常而安全稳定地运行，必须使某些操作限制在约束条件之内。
常用的精馏塔限制条件有气相速度限、最小相速度限、操作压力限和临界温差限等。
所谓气相速度限，即塔内气相上升速度过高时，雾沫夹带十分严重，实际上液相将从下面塔板倒流到上面塔板，产生泛液，破坏正常操作。
②最小相速度限，精馏塔上升蒸汽速度的最小限值。
当上升蒸汽速度过低时，上升蒸汽不能托起上层的液相，造成漏液，使板效率下降，精馏操作不能正常进行。
③操作压力限，每个精馏塔都存在着一个最大操作压力限，精馏塔的操作压力过大，影响塔内的气液平衡，超过这个压力，塔的安全就没有保障。
④临界温差限主要是指再沸器两侧的温差限度，当这一温差低于临界温差时，给热系数会急剧下降，传热量会随之下降，将不能保证塔的正常传热的需要。
2.2.1控制方案的选择由于精馏塔是以复杂控制系统，根据不同的控制要求，控制方案多种多样。
方案一：提馏段前馈—反馈控制其P&ID图如下图所示：图2.1提馏段前馈—反馈控制精馏塔提馏段温度为主被控变量、再沸器蒸汽流量为副被控变量的串级控制系统和进料量为前馈信号组成的相乘型前馈—反馈控制系统。
从前馈原理角度看，反馈信号来自提馏段温度，前馈信号来自进料流量，反馈信号和前馈信号进行相乘运算，运算结果作为再沸器加热蒸汽流量控制器的设定。
从比值控制原理角度看，进料流量与加热蒸汽量应保持一定比值关系，当提馏段温度有偏差时应调整该比值。
在前馈-反馈控制回路中，根据安全运行准则，当系统出现故障时，蒸汽阀门应处于关闭状态，所以选择阀门1为气开阀，所以01>K v 。
根据工艺条件确定副被控对象的特性。
阀打开，蒸汽量增加，可确定02>K P 。
根据负反馈准则，选反作用控制器，即：02>K C 。
蒸汽量增加，提馏段温度升高，01>K P 。
根据负反馈准则，选反作用控制器，即01>K C 。
副控制器是反作用，主控制器从串级切换到主控时，主控制器的作用方式不变。
前馈-反馈控制部分的结构框图如图下图所示图2.2 系统结构框图方案二：如下图所示在蒸汽输入端引入串级控制系统，在塔釜出料端引入选择性控制系统。
其P&ID图如下图所示图2.3 精馏塔提馏段复杂控制系统蒸汽输入端串级控制系统串级控制系统就是两只调节器串联起来工作，其中一个调节器的输出作为另一个调节器的给定值的系统。
整个系统包括两个控制回路，主回路和副回路。
副回路由副变量检测变送、副调节器、调节阀和副过程构成；主回路由主变量检测变送、主调节器、副调节器、调节阀、副过程和主过程构成。
一次扰动：作用在主被控过程上的，而不包括在副回路范围内的扰动。
二次扰动：作用在副被控过程上的，即包括在副回路范围内的扰动。
为了提高精馏效率和保证产品纯度，我们采用灵敏板温度调节器与再沸器加热蒸汽流量调节器串级控制系统来对灵敏板温度进行控制。
其中灵敏板温度调节器是主调节器，再沸器加热蒸汽流量调节器是副调节器，对映的主被控变量为提馏段温度，副被控变量为蒸汽流量。
串级控制部分的结构框图如图下图所示图2.4 串级控制部分结构框图在串级控制回路中，根据安全运行准则，当系统出现故障时，蒸汽阀门应处于关闭状态，所以选择阀门1为气开阀，所以01>K v 。
根据工艺条件确定副被控对象的特性。
阀打开，蒸汽量增加，可确定02>K P 。
根据负反馈准则，选反作用控制器，即：02>K C 。
蒸汽量增加，提馏段温度升高，01>K P 。
根据负反馈准则，选反作用控制器，即01>K C 。
副控制器是反作用，主控制器从串级切换到主控时，主控制器的作用方式不变。
通过实际改造和使用，串级控制系统增加副控制回路，是控制系统性能得到改善，表现在下列方面。
1、抗干扰性强。
由于主回路的存在，进入副回路的干扰影响大为减小。
同时，由于串级控制系统增加了一个副回路，具有主、副两个调节器，大大提高了调节器的放大倍数，从而也就提高了对干扰的克服能力，尤其对于进入副回路的干扰。
