电动机电路控制实训报告

电动机电路控制实训报告

一、实训目的本次实训旨在使学生熟悉电动机电路控制的基本原理,掌握电动机控制电路的安装、调试及故障排除方法。

通过实训,提高学生的实际操作能力和电气控制技术水平。

二、实训内容1. 电动机控制电路的基本原理2. 电动机控制电路的安装与调试3. 电动机控制电路的故障排除三、实训器材1. 三相异步电动机2. 交流接触器3. 熔断器4. 空气开关5. 热继电器6. 按钮开关7. 导线8. 电工工具9. 欧姆表四、实训步骤1. 电动机控制电路的基本原理学习(1)了解电动机的工作原理及分类;(2)熟悉电动机的起动、停止、正反转、制动等控制方式;(3)掌握电动机控制电路的基本组成及工作原理。

2. 电动机控制电路的安装与调试(1)根据电路图,选择合适的电器元件;(2)按照电路图进行布线,注意安全操作;(3)检查线路连接是否正确,使用欧姆表检测线路的通断;(4)安装电器元件,确保连接牢固;(5)通电试车,观察电动机的工作状态,调整参数,确保电动机正常运行。

3. 电动机控制电路的故障排除(1)观察电动机的工作状态,分析故障原因;(2)检查线路连接是否正确,排除线路故障;(3)检查电器元件,排除元件故障;(4)调整参数,确保电动机正常运行。

五、实训心得1. 通过本次实训,我对电动机控制电路有了更深入的了解,掌握了电动机控制电路的基本原理和安装、调试方法。

2. 在实训过程中,我学会了如何使用电工工具,提高了自己的实际操作能力。

3. 通过故障排除,我学会了分析问题、解决问题的能力,提高了自己的电气控制技术水平。

4. 实训过程中,我认识到团队合作的重要性,与同学们相互学习、相互帮助,共同完成了实训任务。

六、总结本次电动机电路控制实训,使我对电动机控制电路有了更深入的了解,提高了自己的实际操作能力和电气控制技术水平。

在今后的学习和工作中,我会继续努力,不断提高自己的技能水平,为我国电气事业的发展贡献自己的力量。

《维修电工》课程标准

《维修电工》课程标准

《维修电工》课程标准一、课程性质维修电工是大专业、小工种课程模式的小工种课程之一,是中等职业教育电子类专业的专业方向课程。

主要培养学生对常用低压电器及其拆装与维修、电动机的基本控制线路及其安装调试与维修、常用生产机械的电气控制线路及其安装调试与维修、电动机的自动调速系统及其调试与维修、PLC控制的专业能力,以及分析问题和解决问题的能力、应变能力等综合素质和能力。

本课程的学习情境是以电动机的控制为载体设计的。

通过各学习情境的学习,学生不但能够掌握常用低压电器安装调试与维修、电力拖动的基本环节、常用机床电气控制线路、PLC控制等专业知识和专业技能,还能够全面培养其资料收集、检查判断、合理使用工具、组织协调、语言表达、责任心与职业道德、自我保护、应变能力等综合素质,通过工学结合的学习过程掌握工作岗位需要的各项技能和相关的专业知识。

二、课程培养目标本课程通过四个学习情境,学习常用低压电器安装调试与维修、电动机的基本控制线路及其安装调试与维修、常用生产机械的电气控制线路及其安装调试与维修、PLC技术等专业知识和专业技能。

本课程培养的综合职业能力具体如下:1、专业能力1-1、低压电器的布置认知能力1-2、低压开关的安装、检测、维修能力1-3、熔断器、接触器、继电器的安装、检测、维修能力1-4、主令电器及其他低压电器的安装、检测、维修能力1-5、原理图绘制能力1-6、接线图绘制能力1-7、电力拖动基本环节安装、检测、维修能力1-8、常用机床电气控制线路安装、检测、维修能力1-9、PLC编写能力2、方法能力2-1、资料收集整理能力2-2、制订、实施工作计划的能力2-3、简单的绘图与识图能力2-4、工艺文件理解能力2-5、检查、判断能力2-6、理论知识的运用能力3、社会能力3-1、工作流程确认能力3-2、沟通协调能力3-3、语言表达能力3-4、团队组织能力3-5、班组管理能力3-6、责任心与职业道德3-7安全与自我保护能力三、与前后课程的联系本课程主要培养学生的低压电器、电力拖动、PLC技能。

电动机基本控制线路安装、调试、与维修

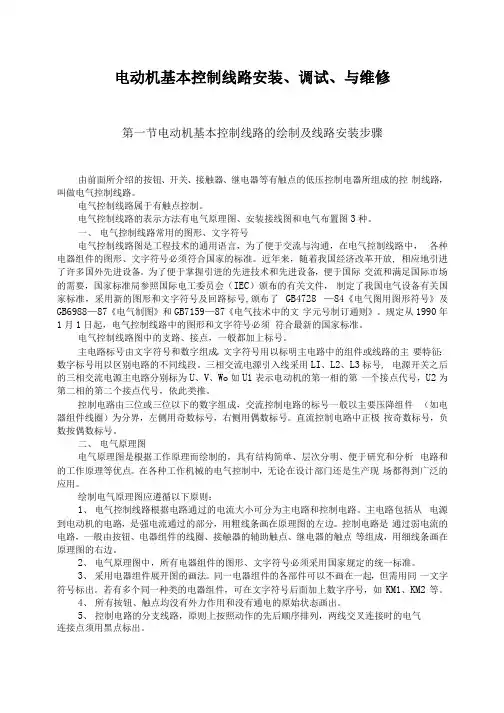

电动机基本控制线路安装、调试、与维修

电动机基本控制线路安装、调试、与维修第一节电动机基本控制线路的绘制及线路安装步骤由前面所介绍的按钮、开关、接触器、继电器等有触点的低压控制电器所组成的控制线路,叫做电气控制线路。

电气控制线路属于有触点控制。

电气控制线路的表示方法有电气原理图、安装接线图和电气布置图3种。

一、电气控制线路常用的图形、文字符号电气控制线路图是工程技术的通用语言,为了便于交流与沟通,在电气控制线路中,各种电器组件的图形、文字符号必须符合国家的标准。

近年来,随着我国经济改革开放, 相应地引进了许多国外先进设备。

为了便于掌握引进的先进技术和先进设备,便于国际交流和满足国际市场的需要,国家标准局参照国际电工委员会(IEC)颁布的有关文件,制定了我国电气设备有关国家标准,采用新的图形和文字符号及回路标号,颁布了GB4728 —84《电气图用图形符号》及GB6988—87《电气制图》和GB7159—87《电气技术中的文字元号制订通则》。

规定从1990年1月1日起,电气控制线路中的图形和文字符号必须符合最新的国家标准。

电气控制线路图中的支路、接点,一般都加上标号。

主电路标号由文字符号和数字组成。

文字符号用以标明主电路中的组件或线路的主要特征;数字标号用以区别电路的不同线段。

三相交流电源引入线采用LI、L2、L3标号, 电源开关之后的三相交流电源主电路分别标为U、V、Wo如U1表示电动机的第一相的第一个接点代号,U2为第二相的第二个接点代号,依此类推。

控制电路由三位或三位以下的数字组成,交流控制电路的标号一般以主要压降组件(如电器组件线圈)为分界,左侧用奇数标号,右侧用偶数标号。

直流控制电路中正极按奇数标号,负数按偶数标号。

二、电气原理图电气原理图是根据工作原理而绘制的,具有结构简单、层次分明、便于研究和分析电路和的工作原理等优点。

在各种工作机械的电气控制中,无论在设计部门还是生产现场都得到广泛的应用。

绘制电气原理图应遵循以下原则:1、电气控制线路根据电路通过的电流大小可分为主电路和控制电路。

《电力拖动控制线路与技能训练》第二单元电动机基本控制线路及其安装、调试与维修试卷 答案

《电力拖动控制线路与技能训练》第二单元电动机基本控制线路及其安装、调试与维修试卷 答案

《电力拖动控制线路与技能训练》第二单元电动机基本控制线路及其安装、调试与维修试卷一、单项选择题1.(2 分)A2.(2 分)C3.(2 分)A4.(2 分)C5.(2 分)B6.(2 分)B7.(2 分)C8.(2 分)B9.(2 分)A10.(2 分)A二、判断题11.(2 分)错误12.(2 分)错误13.(2 分)错误14.(2 分)正确15.(2 分)错误16.(2 分)正确17.(2 分)错误18.(2 分)正确19.(2 分)错误20.(2 分)错误三、填空题21. (2 分)答:导通角;降低22. (2 分)答:并接;串接23. (2 分)答:字母;数字24. (2 分)答:有;笼型25. (2 分)答:粗调;微调四、简答题26.(10 分)图a所示控制线路的特点是:电动机M2的控制电路先与接触器KM1的线圈并接后再与KM1的自锁触头串接。

线路能满足M1、M2顺序启动,M1、M2同时停止的控制要求。

图b所示控制线路的特点是:在电动机M2的控制电路中,串接了接触器KM1的辅助常开触头。

线路能满足M1、M2顺序启动,M1、M2同时停止和M2单独停止的控制要求。

五、绘图题27.(10 分)第 3/6 页28.(10 分)六、问答题29.(10 分)(1)该线路能实现位置控制和自动往返控制两种控制方式。

(2)短路保护,由熔断器来实现。

过载保护,由热继电器来实现。

欠压、失压保护,由接触器来实现。

超程终端保护,由行程开关来实现。

(3)SA的作用:切换位置控制与自动循环控制。

SQ1的作用:反转的限位和由反转向正转的自动切换。

30.(10 分)(1)主电路中缺少热继电器KH的热元件。

应填画KH的热元件。

(2)整流器VC的接线不对。

应把接KM2主触头的两端与接TC二次绕组的两端换接。

(3)SB2是复合按钮,其常开、常闭触头未用虚线相连。

用虚线连接起来。

(4)与KT常开触头相串接的应是KM2的辅助常开触头。

电工中高级实训报告---电动机控制线路的设计、安装与调试

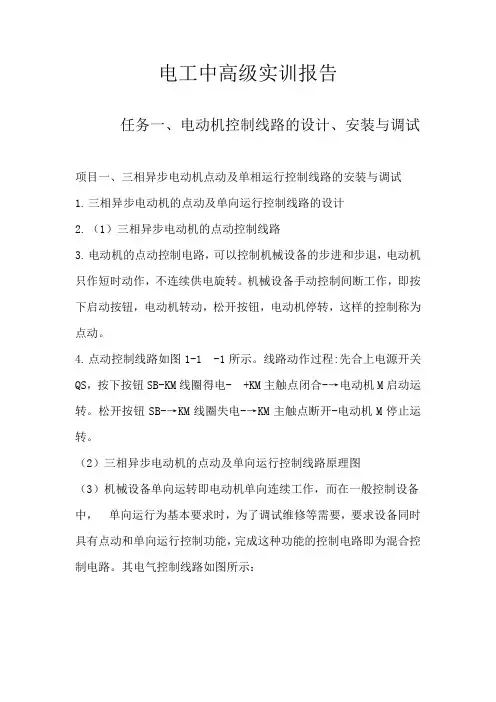

电工中高级实训报告---电动机控制线路的设计、安装与调试

电工中高级实训报告任务一、电动机控制线路的设计、安装与调试项目一、三相异步电动机点动及单相运行控制线路的安装与调试1.三相异步电动机的点动及单向运行控制线路的设计2.(1)三相异步电动机的点动控制线路3.电动机的点动控制电路,可以控制机械设备的步进和步退,电动机只作短时动作,不连续供电旋转。

机械设备手动控制间断工作,即按下启动按钮,电动机转动,松开按钮,电动机停转,这样的控制称为点动。

4.点动控制线路如图1-1 -1所示。

线路动作过程:先合上电源开关QS,按下按钮SB-KM线圈得电- +KM主触点闭合-→电动机M启动运转。

松开按钮SB-→KM线圈失电-→KM主触点断开-电动机M停止运转。

(2)三相异步电动机的点动及单向运行控制线路原理图(3)机械设备单向运转即电动机单向连续工作,而在一般控制设备中,单向运行为基本要求时,为了调试维修等需要,要求设备同时具有点动和单向运行控制功能,完成这种功能的控制电路即为混合控制电路。

其电气控制线路如图所示:线路的动作过程:先合上电源开关QS,点动控制、单向运行控制和停止的工作过程如下。

(1)点动控制。

按下按钮SB3- →SB3常闭触点先分断(切断KM辅助触点电路)。

SB3常开触点后闭合(KM辅助触点闭合) -→KM线圈得电→KM主触点闭合-→电动机M启动运转。

(2)松开按钮SB3- +SB3 常开触点先恢复分断→KM线圈失电→KM主触点断开( KM辅助触点断开)后SB3常闭触点恢复闭合→电动机M停止运转,实现了点动控制。

(3)(2)单向运行控制。

按下按钮SB2-→KM 线圈得电→KM主触点闭合(KM辅助触点闭合)-→电动机M启动运转。

实现了单向运行控制。

(4)(3)停止。

按下停止按钮SB1-→KM线圈失电→KM 主触点断开电动机M停止运转。

项目二、三相异步电动机正反转启动控制线路的安装与调试1.接触器互锁的正、反转控制线路2.图1-2-1所示为电动机正反转控制电路。

电动机的PLC控制系统设计、安装与调试

电动机的PLC控制系统设计、安装与调试
上一页 下一页 返回
工作任务1 电动机单向启动、停止的 PLC控制
• ④ ALD、OLD指令可根据块电路情况多次使用。 • 【例1-3】与块指令和或块指令的应用举例如图1-4所示。 • 二、STEP7-Micro/WIN32编程软件的使用 • STEP7-Micro/WIN32编程软件是基于Windows的应用软件,它是西门 子公司专门为S7-200系列可编程控制器而设计开发的,是PLC用户不可 缺少的开发工具。目前,STEP7-Micro/WIN32编程软件已经升级到了4.0 版本,本书将以该版本的中文版为编程环境进行介绍。 • 1. 硬件连接 • 为了实现PLC与计算机之间的通信,西门子公司为用户提供了两种 硬件连接方式:一种是通过PC/PPI 电缆直接连接,另一种是通过带有 MPI电缆的通信处理器连接。 • 典型的单主机与PLC直接连接如图1-5所示,它不需要其他的硬件设 备,方法是把PC/PPI电缆的PC端连接到计算机的RS-232通信口(一般是 COM1),而把PC/PPI电缆的PPI端连接到PLC的RS-485通信口即可。
上一页 下一页 返回
工作任务1 电动机单向启动、停止的 PLC控制
• 一、基本位操作指令 • 1. 构成梯形图的基本元素 • 在PLC的梯形图中,触点和线圈是构成梯形图的最基本元素,触点 是线圈的工作条件,线圈的动作是触点运算的结果。由触点或线圈符号 和直接位地址两部分组成,含有直接位地址的指令又称为位操作指令。 基本位操作指令操作数的寻址范围是:I、Q、M、SM、T、C、V、S、L。 • 2. 梯形图中触点和线圈的状态说明 • ① 触点代表CPU对存储器的读操作,动合触点和存储器的位状态一 致,而动断触点和存储器的位状态相反,且用户程序中同一触点可使用 无数次。 • 例如:存储器I0.0的状态为1,则对应的动合触点I0.0接通,表示 能流可以通过;而对应的动断触点I0.0断开,表示能流不能通过。存储 器I0.0的状态为0,则对应的动合触点I0.0断开,表示能流不能通过; 而对应的动断触点I0.0接通,表示能流可以通过。

三相异步电动机基本控制线路的安装与调试

三相异步电动机基本控制线路的安装与调试

三相异步电动机基本控制线路的安装与调试1、概述三相异步电动机又称为交流异步电动机,是电机中应用最为广泛的一种。

它的结构相对简单,而且可靠性高,使用寿命较长,动力性能稳定,维护保养难度低。

在实际生产线中,三相异步电动机常常用于驱动机器设备、输送带、各种机床和冷气机组等场景。

而基本控制线路则是三相异步电动机控制的核心所在,本文将对三相异步电动机基本控制线路的安装与调试进行详细介绍。

2、安装前需要准备的工具和材料工具:•六角扳手•扳手•螺丝刀•绝缘刀•电笔•手电钻•石膏板钻头•钳子材料:•弯头和直角三通•电动机•屏蔽线缆•安装板•开关•电源线•连接线•螺丝和螺栓3、安装步骤3.1 安装板的安装首先需要准备好安装板,此处建议使用金属材料制成的安装板,如不得已使用塑料安装板,需保证稳固可靠。

确定安装板的位置,选择合适的位置将安装板固定。

此处需要注意安装板不能倾斜,如条件允许建议使用水平仪来检测安装板是否与地面平行。

3.2 电动机的安装安装前需要先检查电动机,确保电线够长,没有损坏并且正常工作。

将电动机放置到安装板上慢慢调整位置直到电动机与安装板上的孔对齐,安装螺钉将电动机固定在安装板上。

3.3 连接电源在连接电源线之前,需要注意电动机负载电流不能超过进线保护器的额定电流,否则会造成保护器的跳闸,造成机器停机。

将电源线插入电动机中,连接好电源线之后,应将电源合闸开启。

3.4 连接控制线路在连接控制线路前,首先需要关闭电源开关,并且将电源线拔掉,防止误触开关。

根据电动机的控制图,正确连接电动机的三个相线和接地线,连接好线之后拉紧电线,然后用绝缘胶带将电线缠绕,避免翻转和受损。

在安装控制电线时,需要仔细核对每个连接点的方向和颜色,当正确连接好每个端点后再通电启动电机。

3.5 启动机器将电源线插入电动机上,然后将电源合闸,向前推开机器的启动按钮。

机器应该开始运行,并保持顺畅、稳定的运转。

4、调试步骤4.1 加载电机在常规操作模式中,机器本身仅具有最小的电流流过式,这与机器运转所需的最佳电流完全不同。

电气控制线路的装接与调试

电气控制线路的装接与调试
装接中出现的问题: 1)熔断器; 2)开关问题; 3)插座 4)人品
常见的故障现象: 1)电源合上自动运行; 2)启动按钮按下,开始运行后不能停止; 3)启动按钮按下运行,松手停止; 4)主电路、启动/停止按钮均正常,电机不启动;
任务2 三相异步电动机双向互锁运行控制线路装接 与调试
能力目标: 1、能根据工艺要求规划典型的控 制电路 2、能根据规划的控制电路图进行 装接与调试
计分规则提高--10%提高分 ***知难而进—勇气可嘉 ***避繁就简—打好基础
教学互动:学生规划,上台讲解
参考布局
任务3 三相异步电动机Y-降压启动控制线路规划与 实施
能力目标: 1、能根据工艺要求规划典型的控制电路 2、能根据规划的控制电路图进行装接与 调试
知识目标: 1、进一步熟悉常规控制电路的控制原理 2、了解控制电路设计的基本方法
原理学习与分析
电机主回路组成: 1.刀闸开关 2.交流接触器 启动:KM1 KM3;运行:KM1 KM2 3.短路保护(熔断器) 4.过载保护(热继电器)
功能: 实现电动机的Y-∆降压启动
效果: 1.启动电压降低为原来的1/ 3 2.启动电流降低为原来的1/3 3.启动转矩降低为原来的1/3
原理学习与分析
计分规则提高--10%提高分
教学互动:学生规划,上台讲解
选做内容:
任务4 双速电动机控制线路装接与调试
任务5 两台电动机顺序控制线路装接与调试
任务6 三相交流异步电动机的两地控制线路装接与 调试
本模块结束
知识目标: 1、进一步熟悉常规控制电路的控 制原理 2、了解控制电路设计的基本方法
学习过程: 自行规划、独立完成、结果展示
本次课安排:
作品展示 教学目标 总结归纳 新知识学习 实战练习(规划讲解)

电气基本控制线路安装与维修模块一课题六

电气基本控制线路安装与维修模块一课题六
电磁铁
TJ 2-
配用电磁铁型号 制动轮直径 设计序号 交流制动器
任务1 电磁抱闸制动器制动控制线路的安装与检修
衔铁
铁心
线圈
弹簧
闸轮 杠杆 闸瓦 轴
结构
符号 电磁抱闸制动器
任务1 电磁抱闸制动器制动控制线路的安装与检修
制动电磁铁由铁心、衔铁和线圈三部分组成。闸 瓦制动器包括闸轮、闸瓦、杠杆和弹簧等部分。
KT瞬时闭合常开触 头的作用是:当KT出现 线圈断线或机械卡住等 故障时,按下SB2后能 使电动机制动后脱离直 流电源。
任务1 电磁抱闸制动器制动控制线路的安装与检修
2. 有变压器单相桥式整流单向启动能耗制动自动控制线路
有变压器单相桥式整流单向启动能耗制动自动控制电路图
任务1 电磁抱闸制动器制动控制线路的安装与检修
静触头
结构
继电器转子
常开触头 常闭触头 符号
JY1型速度继电器的结构和工作原理
任务1 电磁抱闸制动器制动控制线路的安装与检修
三、单向启动反接制动控制线路工作原理
反接制动适用于10kW以 下小容量电动机的制动,并且 对4.5kW以上的电动机进行反 接制动时,需在定子绕组回路 中串入限流电阻R,以限制反 接制动电流。
线路故障的现象、原因及检查方法
故障现象 电动机堵转
原因分析
检查方法
可能原因: 如图虚线框中,电磁抱闸制
动器的线圈损坏或线圈连接线路 断路,造成抱闸装置在通电的情 况下没有放开。
断开电源,拆下电 动机的连接线;用电阻 法或校验灯法检查故障 点
任模务块1 一电磁三抱相闸电制动动机器基制本动控控制制线线路路的的安安装装与与检检修修
二、电磁抱闸制动器制动控制线路

《电动机继电控制线路的安装与调试》一体化课程标准

《电动机继电控制线路的安装与调试》一体化课程标准
4、安装电动机继电控制线路环:节:一字\十字螺丝刀、剥线钳、压线钳、斜口钳、
调试电动机继电控制线路环节:万用表、安装好的电动机继电控制线路、记录本、钳形电流表、兆欧表6、交付要求环节:无工作方法:
1、获取任务环节:提纲法、口述法2、识读图纸环节:先主电路后控制电路法
3、领取和核对器件环节:观察法4、安装电动机继电控制线路环节:比对法、参照法
36
5
多级传送带控制线路安装与调试
26
教学实施建议
L教学组织
建议在真实工作情境或模拟工作情境下运用行动导向教学理念实施教学,采取2-3人/组的分组教学形式,学习和工作过程中注重学生职业素养的培养。
2.教学资源
(1)场地与设备
建议电动机继电控制线路安装与调试实训室(I生/工位),实训室须具备良好的照明和通风条件,分为集中教学区、分组实训区、工具存放区、材料存放区、成果展示区,并配备多媒体教学设备。
《电动机继电控制线路的安装与调试》一体化课程标准
一体化课程名称
电动机继电控制线路的安装与调试
基准学

202
典型工作任务描述
电动机继电控制线路是指利用断路器、继电器、接触器、主令电器等低压电器实现对电动机控制的电路。由低压电器和电动机等组成。电动机继电控制线路主要包括电动机的点动控制、自锁控制、正反转控制、星三角降压控制、双速电机与反接制动、顺序控制等系统。
8
T68镶床主轴电机电气控制线路安装与调试
某企业生产T68链床,现T68链床主轴电动机电气控制线路的电气原理图、电气安装接线图、电气布置图等图纸已经设计完毕。需要维修电工根据图纸把相应的低压电器安装在接线板上,实现功能.T68链床主轴电机电器控制线路控制方式采用双速电机与反接制动。

电动机控制线路的设计、安装与调试

电动机控制线路的设计、安装与调试
下一页 返回
项目二电动机点动及单向运行控制线路的安 装和调试
• 1.识读电路图、接线图、布置图
• 2.点动正转控制线路
• 1)直接启动
• (1)点动正转控制线路的电路原理图,如图6-2-1所示
• (2)点动正转控制线路的电路特点
• 2)点动控制
• (1)点动控制的电路原理图如图6-2-2所示。
• (2)点动控制的工作原理分析
和实际检修。 • 2.实训内容 • 3.评分标准 • 具有过载保护的接触器自锁正转控制线路安装的评分标准见表6-2-4
上一页 下一页 返回
项目二电动机点动及单向运行控制线路的安 装和调试
• 具有过载保护的接触器自锁正转控制线路检修的评分标准见表6-2-5 • 五、知识拓展 • (1)电路图.图6-2-8所示为三相异步电动机两地控制电路图 • (2)工作原理
• 2)线路工作原理
• 四、任务实施
• 1.接触器互锁的正反转控制电路
• 1)步骤 2)考核表
• 2.按钮、接触器双重连锁的正反转控制线路的安装
上一页 下一页 返回
项目三电动机的正反转控制线路的安装和调试
• (1)安装步骤如表6-3-2所示 • (2)通电前的检查 (3)通电试运转。 (4)评分标准,见表6-3-1 • 3.按钮、接触器双重连锁的正反转控制线路的维修 • (1)控制线路发生故障时,先要对故障现象进行调查,了解故障前
动机停转的一种保护图6-2-4所示的是具有过载保护的接触器自锁正 转控制线路。 • 2)线路的工作原理 • 5.电气故障的排除 • 四、任务实施 • 技能训练一点动正转控制线路的安装 • 1.任务描述 • 列出任务计划书,完成点动控制线路的安装、自检,并带电动机通电 试车
