KJG-2×400/3.3S-8 矿用隔爆兼本质安全型高压
组合开关
使用说明书
兖矿集团机电设备制造厂 2009年12月
一、型号含义及产品特征
• 1.型号含义
• Ｋ J G — 2 × 400 ／ 3.3 S — 8
↓↓ ↓ ↓ ↓ ↓ ↓ ↓ 开关↓高压 ↓额定电流A↓双速 组合数
↓ 电源回路数 额定电压kV ↓
• 多回路顺序控制：
可带二台驱动器，运行模式为顺控；可根据延 时时间来启动第二台电机。
• 单回路独立控制:
为单台驱动器运行。
• 以上运行模式中驱动器的代号可任意设置，即 驱动器可通过软件设置任意更换，远控接点也 可通过软件设置任意更换。
•4.电气功能 a. 可实现单台电机的启动和停车控制 ；
b. 通过键盘和显示屏设置参数可实现多台 电机的顺序控制；
隔爆兼本质安全型
• 2.产品特征 • 防爆型式：矿用隔爆兼本质安全型； • 标志：Exd［ib］Ⅰ； • 外壳由钢板焊接制成； • 零部件有防锈防腐蚀处理； • 紧固件有防松动处理； • 外壳最小壁厚≥3mm； • 快开门设置“严禁带电开盖”的警告牌； • 运行及试验位置设机电连锁机构； • 外壳接地 。
b. 在试验状态下,可通过键盘操作对应画 面模拟过流、短路、漏电闭锁情况，根 据驱动器的反应情况检测控制系统和驱 动器线路是否有故障；
XT compact组合开关说明书

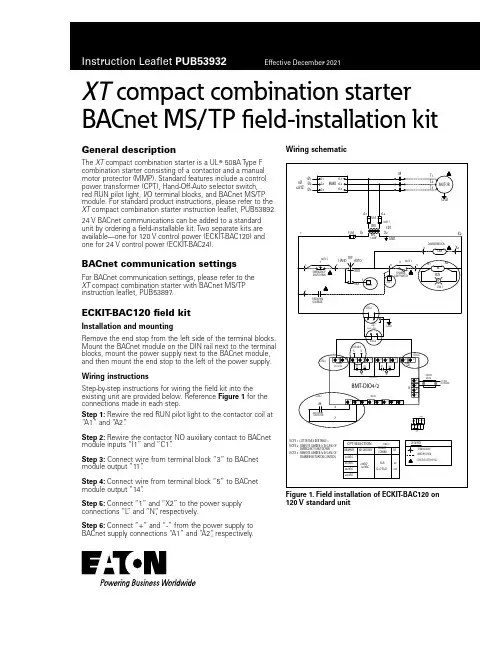

XT compact combination starter BACnet MS/TP field-installation kitGeneral descriptionThe XT compact combination starter is a UL T 508A Type F combination starter consisting of a contactor and a manual motor protector (MMP). Standard features include a control power transformer (CPT), Hand-Off-Auto selector switch,red RUN pilot light, I/O terminal blocks, and BACnet MS/TP module. For standard product instructions, please refer to the XT compact combination starter instruction leaflet, PUB53892.24 V BACnet communications can be added to a standard unit by ordering a field-installable kit. Two separate kits are available—one for 120 V control power (ECKIT-BAC120) and one for 24 V control power (ECKIT-BAC24).BACnet communication settingsFor BACnet communication settings, please refer to theXT compact combination starter with BACnet MS/TP instruction leaflet, PUB53897.ECKIT-BAC120 field kitInstallation and mountingRemove the end stop from the left side of the terminal blocks. Mount the BACnet module on the DIN rail next to the terminal blocks, mount the power supply next to the BACnet module, and then mount the end stop to the left of the power supply. Wiring instructionsStep-by-step instructions for wiring the field kit into the existing unit are provided below. Reference Figure 1 for the connections made in each step.Step 1: Rewire the red RUN pilot light to the contactor coil at “A1” and “A2”.Step 2: Rewire the contactor NO auxiliary contact to BACnet module inputs “I1” and “C1”.Step 3: Connect wire from terminal block “3” to BACnet module output “11”.Step 4: Connect wire from terminal block “5” to BACnet module output “14”.Step 5: Connect “1” and “X2” to the power supply connections “L” and “N”, respectively.Step 6: Connect “+” and “-” from the power supply to BACnet supply connections “A1” and “A2”, respectively.Wiring schematicBMT-DIO4/267531X200XOFFHAND AUTOXOO5CPT SELECTIONM341123X2MØ3Ø2Ø1MMP MOTORGNDT1T2T3120VX11L21L1X2FUSEGND.FUSE3Ø60HZ1L31L21L1L3L2L1NOTE 3 - REMOVE JUMPER J2 IN CASE OFDAMPER/ACTUATOR CONTROLNOTE 2 - REMOVE JUMPER J1 IN CASE OFEMERGENCY SHUTDOWNNOTE 1 -CPT DETAILS PER TABLE.1PRISECLEGEND:A1A2MRUNRDMX2112334CPTFigure 1. Field installation of ECKIT-BAC120 on120 V standard unitEaton1000 Eaton Boulevard Cleveland, OH 44122 United States © 2021 EatonAll Rights ReservedPrinted in USAPublication No. PUB53932 / Z23992 December 2021Eaton is a registered trademark.All other trademarks are propertyof their respective owners.XT compact combination starter BACnet MS/TP field-installation kitInstruction Leaflet PUB53932 Effective December 2021ECKIT-BAC24 field kitInstallation and mountingRemove the end stop from the left side of the terminal blocks. Mount the BACnet module on the DIN rail next to the terminal blocks and then mount the end stop to the left of the BACnet module.Wiring instructionsStep-by-step instructions for wiring the field kit into the existing unit are provided below. Reference Figure 2 for the connections made in each step.Step 1: Rewire the red RUN pilot light to the contactor coil at“A1” and “A2”.Step 2: Rewire the contactor NO auxiliary contact to BACnet module inputs “I1” and “C1”.Step 3: Connect wire from terminal block “3” to BACnet module output “11”.Step 4: Connect wire from terminal block “5” to BACnet module output “14”.Step 5: Connect “1” and “X2” to the BACnet supply connections “A1” and “A2”, respectively. Wiring schematicBMT-DIO4/267531X2X21A1A200XOFFHAND AUTOXOO14115CPT SELECTIONPRIMARY SECONDARY FRAMECOMBO VA208VAC24VAC/120VACB+BD+C/D+D50100240VAC480VAC600VACM341123X2MØ3Ø2Ø1MMP MOTORGNDT1T2T324VX11L21L1X2FUSEGND.FUSE3Ø60HZ1L31L21L1L3L2L1NOTE 3 - REMOVE JUMPER J2 IN CASE OFDAMPER/ACTUATOR CONTROLNOTE 2 - REMOVE JUMPER J1 IN CASE OFEMERGENCY SHUTDOWNNOTE 1 -CPT DETAILS PER TABLE.1PRISECSPARE(FOR FRAME-D ONLY)MA1A2MRUNRDMLEGEND:X2112334CPTFigure 2. Field installation of ECKIT-BAC24 on 24 V standard unit *************。
组合开关说明书
一、概述1. 产品特点：本系列组合开关作为综采及双高工作面各种设备的启动开关，当设备出现过载，短路，断相，过欠压等故障时能自动切断电源并显示及记忆故障信号，组合开关在合闸前还具有漏电闭锁及自检功能，可视化界面能实时显示电网电压以及各支路状态。
2. 主要用途及适用范围：本系列组合开关适用于煤矿井下和其它周围介质中含有甲烷与煤尘混合物的爆炸性气体环境中。
3. 使用的环境条件：使用在交流50Hz，电压至3300V,总电流至1800A(该批开关配置为1400A)及以下线路中。
4. 工作条件：4.1 海拔高度不超过2000米；4.2 环境温度为-5℃～+40℃；4.3 空气相对湿度不大于95%（25℃）；4.4 无强烈颠簸振动，与垂直面倾角不超过15°；4.5 含有爆炸性危险的甲烷，煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；4.6 有防雨雪（滴水）设备。
5. 型号及意义：6. 防爆型式及标志：防爆型式：矿用隔爆兼本质安全型“d”防爆标志：Exd[ia]I二、技术特性1. 额定频率：50Hz2. 额定电压：3300V3. 额定电流：2 x 700A=1400A（安装两个隔离换向开关，每一容量为700A）4. 主回路引入、引出装置：三路输入四路输出全部采用3.3KV高压电缆连接器，可穿入不大于Φ78mm的橡套电缆。
显示器本安鼠标门盖IPC及控制腔高压电缆连接器闭锁轴电气闭锁按钮隔离开关操作手把闭锁轴连动轴腔内壁此区域安装有控制保险（如三、外型结构输出、输入所配置的高压电缆连接器说明名称参数用途芯数产地连接电缆最大外径（mm）高压电缆连接器3.6KV/400A 用于引入主回路动力电缆 6 国产Φ78注意：更换3.3KV控制保险时，应确保组合开关的前级供电设备分闸，没有输入电源。
四、闭锁机构组合开关中闭锁机构分为左门闭锁和右门闭锁的连动闭锁。
如下图：连动板2 34 56 71451231 28 61闭锁机构 保证了：在开门的状态下，隔离开关的操作手把被闭锁，不能操作；只有在门盖关好的情况下，才能对隔离开关进行操作。
