感应式试电笔
感应式试电笔感应式试电笔根据电场感应的原理进行工作的，当试电笔在靠近220V 电源线2-5cm 时即可发出声光指示。
工作安全可靠，同时，根据工作原理，本电笔可用作电线断头及管路查询仪。

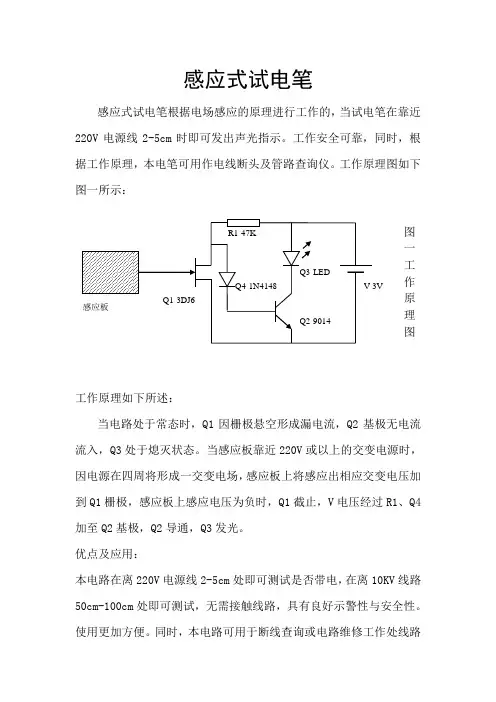

工作原理图如下图一所示：工作原理如下所述：当电路处于常态时，Q1因栅极悬空形成漏电流，Q2基极无电流流入，Q3处于熄灭状态。
当感应板靠近220V 或以上的交变电源时，因电源在四周将形成一交变电场，感应板上将感应出相应交变电压加到Q1栅极，感应板上感应电压为负时，Q1截止，V 电压经过R1、Q4加至Q2基极，Q2导通，Q3发光。
优点及应用：本电路在离220V 电源线2-5cm 处即可测试是否带电，在离10KV 线路50cm-100cm 处即可测试，无需接触线路，具有良好示警性与安全性。
使用更加方便。
同时，本电路可用于断线查询或电路维修工作处线路图一工作原理图及管路的找寻工作。
将需查询的线路单端接入220V相线，用本感应试试电笔沿线路找寻，在试电笔亮、灭交界处即为线路断点。
制作方法：因本电路及为简单，因此不需要电路板，直接用元件塔焊即可。
Q1选用3DJ6场效应管，LED选用高亮度红色发光二极管。
在焊接前应注意，Q1必须用铜丝将各引脚短路后才可进行焊接工作，以防被静电损坏。
全部电路焊接完全后才可拆去短路线工作，V选用RC3纽扣电池，外壳可使用普通试电笔外壳改制。
组装示意图如图二所示：按钮开关纽扣电池Q2 Q3 Q1 感应头使用时，用手按下按钮开关，将感应头靠近用电器或电源线即可测试是否带电，对于220V/380V电压，在离电源线5cm左右即可正常测试。
当测试线路故障时，用手一直按住按钮，沿着线路查找，在试电笔亮与灭的交替处即为线路故障处。
感应电笔的使用方法
感应电笔的使用方法感应电笔是一种能够通过触摸或靠近物体来产生声音或光线的技术工具。
它通常由一个主机和一个感应装置组成，感应装置负责接收外部信号并将其转换成声音或光线输出。
使用感应电笔的方法分为以下几个步骤：1. 熟悉感应电笔的各个部分：感应电笔通常由一个主机和一个感应装置组成。
主机部分通常是一个握持舒适的手柄或笔型设计，上面可能有开关按钮、电池仓和充电接口等。
感应装置则位于主机前端，通常是一个感应头，负责接收外部信号。
2. 确保感应电笔已经充电或安装好电池：大多数感应电笔使用电池供电，因此在使用前需要确保电池已经安装好并且充满电。
一些高级的感应电笔可能提供充电接口，可以通过连接电源来充电。
3. 打开感应电笔的开关：大多数感应电笔都具有一个开关按钮，用来控制其工作状态。
在使用前，需要将开关打开，以便启用感应功能。
4. 将感应电笔靠近目标物体：感应电笔的作用是通过靠近或触摸物体来检测其信号并进行相应操作。
因此，将感应电笔靠近你想要作用的目标物体或者触摸到目标物体的表面。
5. 观察感应电笔的反馈：当感应电笔接收到目标物体的信号时，它会产生相应的反馈，通常是发出声音或者亮起灯光。
你可以通过观察感应电笔的反馈来判断它是否成功接收到了外部信号。
使用感应电笔的注意事项：1. 避免使用在易燃或易爆物体附近：因为感应电笔可能产生较大的电流，所以在使用时，要避免将其靠近易燃或易爆的物体，以防发生危险。
2. 避免长时间使用：感应电笔通常使用电池供电，长时间使用可能会导致电量耗尽。
因此，在正常使用后，及时关闭感应电笔的开关，以节省电池的能量。
3. 注意维护和保养：定期清洁感应电笔的感应头部分，以确保其正常工作。
如果感应电笔损坏或出现故障，应及时送修或更换。
总结：感应电笔是一种通过接触或靠近物体来产生声音或光线的技术工具。
使用感应电笔的方法包括熟悉其各个部分、确保充电或安装好电池、打开开关、将笔靠近目标物体以及观察反馈等步骤。
感应数显测电笔的使用方法
感应数显测电笔的使用方法
感应数显测电笔是一种常用的电学测量工具,可以用来检测电路中的电压、电流等电参数。
以下是感应数显测电笔的使用方法和注意事项:
1. 使用前检查电池是否正常,并将测电笔固定在正确的位置。
如果电池电量不足或测电笔受潮,可能会导致无法正常使用。
2. 将测电笔的一端连接到被测电路的一端,另一端连接到电源一端。
注意要确保连接处牢固,避免电路中的电流通过连接处泄漏。
3. 等待电路工作后,观察测电笔显示的电流值。
一般来说,数字显示的测电笔会显示当前的电压和电流值。
当电路没有工作时,显示数字会为0。
4. 当电路中有电流通过时,数字显示的测电笔数字会不断闪烁。
当数字显示的值达到预设的报警值时,会发出蜂鸣声或闪光灯提醒。
5. 使用结束后,请将测电笔妥善保存,避免受潮或损坏。
感应数显测电笔是一种简单实用的电学测量工具,可以帮助我们快速准确地检测电路中的电参数。
在使用中要注意连接处的安全和电池的电量,以及正确的使用方法和注意事项。
测电笔的使用方法
测电笔的使用方法测电笔也叫测电笔，简称“电笔”。
是一种电工工具，用来测测电线中是否带电。
1、螺丝刀式测电笔：形状为一字螺丝刀，可以兼职测电笔和一字螺丝刀用。
2、感应式测电笔：使用感应式测测，无须物理碰触，可以检查控制线、导体和插座上的电压或沿导线检查断路边线。
因此很大的确保了保护人员的人身安全。
3、数显测电笔常制成钢笔式结构或小型螺丝刀结构。
它的前端就是金属接收器，后部塑料外壳内装有氖泡、安全电阻和弹簧，尾端存有金属斜槽或钢笔型金属摆鼻，就是采用时手必须跌破的金属部分。
使用测电笔时，人手接触电笔的部位一定在测电笔顶端的金属，而绝对不是测电笔前端的金属探头。
使用测电笔要使氖管小窗背光，以便看清它测出带电体带电时发出的红光。
笔握好以后，一般用大拇指和食指触摸顶端金属，用笔尖去接触测测点，并同时观察氖管是否发光。
如果测电笔氖管发光微弱，切不可就断定带电体电压不够高，也许是测电笔或带电体测测点有污垢，也可能测测的是带电体的地线，这时必须擦干净测电笔或者重新选测测点。
反复测测后，氖管仍然不亮或者微亮，才能最后确定测测体确实不带电。
测电笔的采用方法极为重要，用错误的写字方法回去测测带电体，可以导致窒息事故，因此必须特别注意安全。
1、按钮说明：(a键)direct，轻易测量按键(距液晶屏较离)，也就是用笔尖轻易回去碰触线路时，恳请按此按钮;(b键)inductance，感应测量按键(离液晶屏较近)，也就是用笔尖感应接触线路时，请按此按钮。
备注：不管电笔上如何印字，恳请埃尔博尔县距液晶屏很远的为轻易测量俊;距液晶较将近的为感应器键即可!2、本测电笔适用于直接检测12-v的交直流电和间接检测交流电的零线、相线和断点。
还可测量不带电导体的通断。
3、轻易检测a.最后数字为所测电压值;b.未至高断表明值70%时，表明高断值;c.测量直流电时，应手碰另一极;4、间接检测：握住b键，将批头紧邻电源线，如果电源线磁铁的话，lenses电笔的显示器上将表明高压符号5、断点检测：按住b键，沿电线纵向移动时，显示窗内无显示处即为断点处。
感应试电笔的使用方法
感应试电笔的使用方法
常用低压测电笔，掌握测试两握法。
钢笔式的测电笔，手掌触压金属夹。
拇指食指及中指，捏住电笔杆中部。
旋凿式的测电笔，食指按尾金属帽。
拇指中指无名指，捏紧塑料杆中部。
氖管小窗口背光，朝向自己便观察。
感应测电笔的使用注意事项
1、使用试电笔之前，首先要检查试电笔里有无安全电阻，再直观检查试电笔是否有损坏，有无受潮或进水，检查合格后才能使用。
原理：试电笔内有电阻，有发光体--氖管，关键在于氖管，经过电阻降压以后，有电压到氖管的一头，形成一个高电势，你的手需接触电笔尾的金属端，现在你就是地线了，在氖管中有两段细的金属丝，挨得很近，但却不连，氖管中自然充得是氖气，有合适的电位差既可产生辉光放电。
如果电压过大，会瞬间击穿氖管，这时氖管起保险作用，不会对你产生太大的伤害，电压低会比较危险，因为传统电笔，就是氖管电笔，在100V左右以上才会亮，大意不得，另外电笔别进水，要不你就会知道触电的感觉了。
2、使用试电笔时，不能用手触及试电笔前端的金属探头，这样做会造成人身触电事故。
3、使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则，因带电体、试电笔、人体和大地没有形成回路，试电笔中的氖泡不会发光，造成误判，认为带电体不带电，这是十分危险的。
4、在测量电气设备是否带电之前，先要找一个已知电源测一测试电笔的氖泡能否正常发光，能正常发光，才能使用。
5、在明亮的光线下测试带电体时，应特别注意氖泡是否真的发光（或不发光），必要时可用另一只手遮挡光线仔细判别。
千万不要造成误判，将氖泡发光判断为不发光，而将有电判断为无电。
感应式测电笔
感应式测电笔(一)本例介绍的感应式测电笔，比普通测电笔的灵敏度高，能悬空(非接触)测量出导线是否带电。
电路工作原理该感应式测电笔电路由电压放大器、控制器、多谐振荡器和LED指示电路组成，如图2-90所示。
电压放大器由小非门集成电路IC内部的非门电路Dl、D2和电阻器Rl-R3、电位器RP和电容器Cl组成。
控制器由IC内部的非门D3、D4组成。
多谐振荡器由lC内部的非门D5、D6和电阻器R5、R6、电容器C2组成。
LED指示电路由晶体管V、电阻器R4、R7和发光二极管VLl、VL2组成。
接通电源开关S后，电源指示发光二极管VL2点亮，D3和D4均输出低电平，HA不发声，VLl不发光。
将该感应式测电笔靠近市电电网中某导线时，该导线为相线，则测电笔的测试探针会感到微弱的电场信号，此信号经电压放大器放大整形后，通过D3和D4分别控制多谐振荡器和LED指示电路。
当测试探针感应到电场信号时，D3和D4的输出端均变为高电平。
D3输出的高电平使二极管VD截止，多谐振荡器振荡工作，蜂鸣器HA发出警示声;D4输出的高电平使V导通，VLl发光，指示该导线有电。
调节RP的阻值，可改变声光警示的灵敏度。
改变R6的阻值或改变C2的容量，可改变多谐振荡器的振荡频率，从而改变HA发声的音调。
元器件选择R1-R7选用1/4W或1/8W碳膜电阻器。
RP选用微型电位器或可变电阻器。
Cl选用独石电容器;C2选用高频瓷介电容器。
VLl和VL2均选用φ3mm的发光二极管，其中VL1选红色，VL2选绿色。
V选用Sg013或3DGg013型硅NPN晶体管。
IC选用CD4069型六非门集成电路。
HA选用倪φ27mm的压电陶瓷蜂鸣片。
GB选用两只1.5V纽扣电池。
感应式测电笔(二)使用本例介绍的感应式测电笔时，只要将其感应端靠近市电电网的导线，即可测出该导线是否有电，而不用接触到带电导线的导体，具有使用方便、安全可靠等特点。
电路工作原理该感应式测电笔电路由感应信号复合放大器和多谐振荡器组成，如图2-91所示。
感应式电笔使用方法
感应式电笔使用方法感应式电笔是一种智能电子设备，它可以与电子设备（如平板电脑、智能手机等）进行无线通信，并通过感应技术实现书写、绘图等操作。
下面我将详细介绍感应式电笔的使用方法。
1. 配对与连接要使用感应式电笔，首先需要将它与相应的电子设备进行配对与连接。
通常，感应式电笔采用蓝牙技术进行连接。
打开电子设备的蓝牙功能，并将感应式电笔的电源开关打开。
在电子设备的设置界面中，选择“蓝牙”，然后会显示附近的可连接设备。
点击配对感应式电笔的名称，等待连接成功。
2. 笔尖更换感应式电笔通常配备多个不同笔尖，以满足用户的不同书写和绘画需求。
更换笔尖的方法因产品而异，一般来说，可以通过轻轻拧转或按下笔尖来将其取出，并将新的笔尖插入。
在更换笔尖时务必小心，避免对笔尖造成损坏。
3. 书写与绘画一旦连接成功并选择了绘画或书写程序或应用程序，感应式电笔就可以开始使用了。
将感应式电笔的笔尖对准电子设备的屏幕，轻轻敲击或书写，感应式电笔会精确地记录下你的动作。
在书写时，可以根据需要调整书写的字体大小、颜色等参数。
4. 铅笔与橡皮功能一些感应式电笔具有模拟铅笔与橡皮的功能。
当你将感应式电笔的笔尖倾斜角度调整到一定程度时，它将被识别为铅笔操作，你可以像用铅笔一样进行绘画和书写。
而当你将感应式电笔翻转过来使用时，它将被识别为橡皮擦操作，可以擦除绘画或书写的痕迹。
5. 功能按钮使用感应式电笔通常还配备功能按钮，用于快捷操作。
根据具体产品的设定，功能按钮可以用于调整画笔大小、切换颜色、激活橡皮擦等。
在使用过程中，你可以参照产品说明书或产品设置界面，了解不同功能按钮的用途和操作方法。
6. 电池更换与充电感应式电笔通常使用可充电电池供电。
在使用过程中，如果感应式电笔的电池电量耗尽，需要进行充电。
通常可以通过USB充电线将感应式电笔连接到电脑或其他充电设备上进行充电。
另外，当感应式电笔的电池寿命到期时，需要开启电池仓，并更换新的电池。
7. 注意事项在使用感应式电笔时，有一些注意事项需要牢记。
感应电笔原理
感应电笔原理感应电笔是一种非接触式电压检测工具，它能够检测电路中的电压，而不需要任何物理接触。
感应电笔的原理是基于电磁感应的原理，即当电流通过导线时，会产生一个磁场，这个磁场会影响周围的导体，从而产生电动势，进而产生电流。
感应电笔利用这个原理，通过检测电磁场的强度来检测电路中的电压。
感应电笔的结构感应电笔通常由一个手柄和一个探头组成。
手柄内部通常装有电路板、电池和LED灯，探头则是一个细长的金属针。
当手柄接通电源后，探头会产生一个电磁场，当探头接近电路中的导体时，电磁场就会被导体所影响，从而产生电动势和电流，这时LED灯就会亮起来，表示电路中存在电压。
感应电笔的使用感应电笔是一种非常方便的工具，它可以用来检测电路中的电压，也可以用来检测电路中的故障。
使用感应电笔时，首先需要将手柄插入电池，然后将探头靠近电路中的导体，如果导体中有电流通过，LED 灯就会亮起来。
如果LED灯没有亮起来，就表示电路中不存在电压或电流。
在检测电路中的故障时，可以用感应电笔来检测电路中是否有电流通过，从而确定故障的位置。
感应电笔的优缺点感应电笔具有以下优点：1. 非接触式检测，不需要物理接触，安全可靠。
2. 操作简单，不需要复杂的设置和调试。
3. 体积小，携带方便。
4. 价格便宜，适合普通用户使用。
但感应电笔也存在一些缺点：1. 检测精度较低，只能检测电路中是否存在电压或电流，不能精确测量电压或电流的大小。
2. 受到周围环境的影响较大，如果周围有较强的电磁场干扰，会影响检测结果。
3. 不能用于高频电路的检测，因为在高频电路中，电磁场的变化非常快，感应电笔无法跟上变化的速度。
总结感应电笔是一种简单、方便、实用的电路检测工具，它基于电磁感应的原理，能够检测电路中的电压和电流，而不需要物理接触。
感应电笔具有操作简单、体积小、价格便宜等优点，但也存在检测精度低、受到环境影响大等缺点。
在实际应用中，需要根据具体情况选择合适的检测工具，以便更好地完成工作。
感应电笔原理
感应电笔原理
感应电笔的工作原理基于电磁感应现象。
当感应电笔靠近或接触到一个导体时，发生以下过程：
1. 基本原理：在感应电笔的尖端有一个金属线圈，内部有制动电路。
当金属线圈接触到或靠近一根导体时，导体的变化电流会通过线圈，激活制动电路。
2. 感应过程：导体的变化电流（例如，交流电流或开关电流）会在感应电笔的金属线圈内产生变化磁场。
这个变化磁场会感应出另一个涡流，这个涡流的大小和方向与导体内的电流变化相关。
3. 涡流产生的效应：产生的涡流在感应电笔的线圈内产生反向磁场。
根据惯性定律的原理，电笔尖端的金属线圈受到反向磁场的制动，导致电笔尖端变得“粘”在导体上，防止其滑动或跳开。
