PVC排水管穿楼板一定要放套管吗？(1)
PVC排水管道穿楼板套管问题探讨
PVC排水管道穿楼板套管问题探讨董莲旭【摘要】The paper analyzes whether adding casing pipe while PVC drainage pipe crossing floor board,analyzes the specifications of the norms by combining with actual conditions,and illustrates the hazards of mechanically copying norms.According to relevant schemata and regulations,it discusses of the basis of not setting casing pipe,with a view to ensure the construction usage security,to shorten the construction duration and to reduce the cost.%针对PVC排水管道穿楼板时是否要加套管的问题进行了分析,结合实际情况分析规范的要义,并说明死搬硬套规范的危害,根据相关图集、规程论述不加设套管的依据,以确保施工中使用安全、缩短工期、降低成本。
【期刊名称】《山西建筑》【年(卷),期】2012(038)032【总页数】2页(P107-108)【关键词】PVC排水管;穿楼板;套管;防水【作者】董莲旭【作者单位】山西一建集团有限公司,山西太原030053【正文语种】中文【中图分类】TU756.440 引言关于PVC排水管道穿楼板是否加套管在实际施工中一直有争议，而且施工中不加设套管的居多，不过也有要求加设的。
笔者根据现场经验，结合相关规范、规程、图集分析，认为只要解决好防水的问题，PVC排水管穿楼板是可以不加设套管的。
1 问题的起因1)GB 50242-2002，建筑给水排水及采暖工程施工质量验收规范P8第3.3.13款规定:“管道穿过墙壁和楼板，宜设置金属或者塑料套管。
PVC(塑料管)套管敷设防渗漏问题处理
（六）地下穿墙套管防水方法
5、穿管时要尽力做到穿管与套管同心，因套管 有向外的倾斜度，穿管安装固定时可按内侧同心、 外侧稍偏的原则对穿管进行找平固定。 6、穿管固定后套管与穿管之间的间隙可用聚氨 酯发泡胶进行堵塞（不得出现断续和断档现象）， 并使其凹入墙面5—20mm。凹入部分待管道安装 完毕并做完防腐处理后用沥青麻丝或塑性防水油 膏填塞密实至与墙面平，然后在套管四周150mm 范围内刷两遍聚氨酯防水涂料进行覆盖。
（三）相关技术规程、图集中的做法
2、管道穿越楼板处为非固定支承时，应加装金属 或塑料套管，套管内径可比穿越管外径大 10~20mm，套管高出地面不得小于50mm。 3、故此，PVC排水管穿越楼板时施工有设置和不 设置套管两种做法。标准图集《卫生设备安装工程》 (05S1)之（PVC-U管道穿楼板、屋面板）做法也分 设置和不设置套管两种做法。如下为图集做法。
（三）相关技术规程、图集中的做法
（四）防渗漏的两种做法
根据技术规程和图集做法并结合实际总结如下（管 道安装完毕并经通球、通水试验后，方可进行）： 第一种方法，穿楼面不设置套管： 1、在结构施工阶段先采用木壳子等方式预留孔洞， 待管道安装到位后予以封堵。封堵之前将孔洞清洗 干净，并对管道本身做适当处理：①管外壁打毛或 涂抹胶水，滚上沙子；②或采用成品塑料止水环 （此环跟管径配套，刚好箍住管的外壁）直接安装 在管外壁上。
2、以上两种做法空隙补好后须做养水试验，在 卫生间时还须做第2次养水试验（防水做好后）。
（四）防渗漏的两种做法
pvc-u水翼环）； 2、套管与PVC-U管间用沥青麻丝缠实，其余间隙 用膨胀水泥砂浆填充； 3、楼面与管道、套管间用膨胀水泥砂浆做阻水圈， 若屋面为隔热保温层则水泥砂浆阻水圈设在保温隔 热面层之上。
套管的安装要求之欧阳文创编
一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。
穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。
二、塑料排水管一般是不加套管的，原因如下：1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的；2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。
三、其余系统的管道系统应该加套管，此部分均为有压管。
1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用；2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短。
3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。
四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。
五、阻火圈我的理解是超过6层的高层必须要逐层设置。
六、卫生间都应该放刚性的防水套管,但水电工施工过程中必须要认真,质量意识要强.因PVC管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮),但要处理这种膨胀问题,必须要用柔性材料才能解决。
套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维关于套管的作用论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么. 根据自己的理解,如下:1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。
2、便于施工。
如果不预留套管，一般来讲是要求土建做方盒子来打砼的。
这样等管道安装完毕后，土建人员还要对方洞进行处理，远没有当初留套管来得方便快捷。
3、便于维修。
规范设置穿墙套管
规范设置穿墙套管篇一:套管的安装要求一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。
穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。
二、塑料排水管一般是不加套管的，原因如下:1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的;2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。
三、其余系统的管道系统应该加套管，此部分均为有压管。
1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用;2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短。
3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。
四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。
五、阻火圈我的理解是超过6层的高层必须要逐层设置。
1六、卫生间都应该放刚性的防水套管,但水电工施工过程中必须要认真,质量意识要强.因PVC 管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮),但要处理这种膨胀问题,必须要用柔性材料才能解决。
套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维关于套管的作用论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么.根据自己的理解,如下:1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。
2、便于施工。
如果不预留套管，一般来讲是要求土建做方盒子来打砼的。
这样等管道安装完毕后，土建人员还要对方洞进行处理，远没有当初留套管来得方便快捷。
套管的安装要求
套管的安装要求内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。
穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。
二、塑料排水管一般是不加套管的，原因如下：1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的；2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。
三、其余系统的管道系统应该加套管，此部分均为有压管。
1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用；2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短。
3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。
四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。
五、阻火圈我的理解是超过6层的高层必须要逐层设置。
六、卫生间都应该放刚性的防水套管,但水电工施工过程中必须要认真,质量意识要强.因PVC 管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮),但要处理这种膨胀问题,必须要用柔性材料才能解决。
套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维关于套管的作用论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么.根据自己的理解,如下:1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。
2、便于施工。
如果不预留套管，一般来讲是要求土建做方盒子来打砼的。

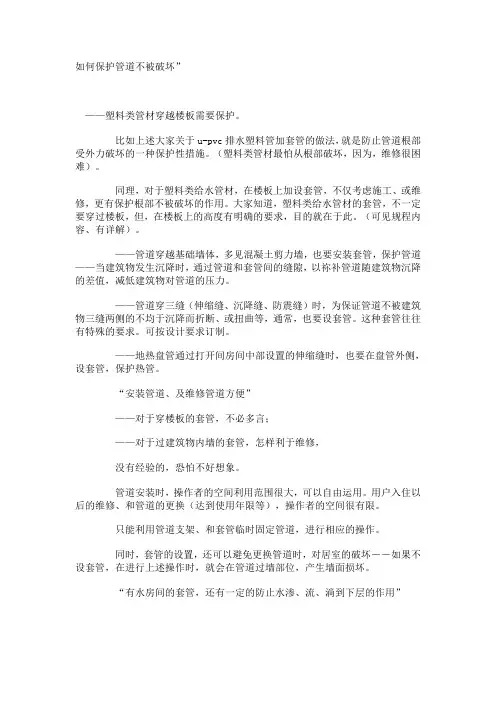

如何保护管道不被破坏
如何保护管道不被破坏”——塑料类管材穿越楼板需要保护。
比如上述大家关于u-pvc排水塑料管加套管的做法，就是防止管道根部受外力破坏的一种保护性措施。
（塑料类管材最怕从根部破坏，因为，维修很困难）。
同理，对于塑料类给水管材，在楼板上加设套管，不仅考虑施工、或维修，更有保护根部不被破坏的作用。
大家知道，塑料类给水管材的套管，不一定要穿过楼板，但，在楼板上的高度有明确的要求，目的就在于此。
（可见规程内容、有详解）。
——管道穿越基础墙体，多见混凝土剪力墙，也要安装套管，保护管道——当建筑物发生沉降时，通过管道和套管间的缝隙，以祢补管道随建筑物沉降的差值，减低建筑物对管道的压力。
——管道穿三缝（伸缩缝、沉降缝、防震缝）时，为保证管道不被建筑物三缝两侧的不均于沉降而折断、或扭曲等，通常，也要设套管。
这种套管往往有特殊的要求。
可按设计要求订制。
——地热盘管通过打开间房间中部设置的伸缩缝时，也要在盘管外侧，设套管，保护热管。
“安装管道、及维修管道方便”——对于穿楼板的套管，不必多言；——对于过建筑物内墙的套管，怎样利于维修，没有经验的，恐怕不好想象。
管道安装时，操作者的空间利用范围很大，可以自由运用。
用户入住以后的维修、和管道的更换（达到使用年限等），操作者的空间很有限。
只能利用管道支架、和套管临时固定管道，进行相应的操作。
同时，套管的设置，还可以避免更换管道时，对居室的破坏――如果不设套管，在进行上述操作时，就会在管道过墙部位，产生墙面损坏。
“有水房间的套管，还有一定的防止水渗、流、淌到下层的作用”——“防止”有两个方面，一方面，指工程竣工以后，用户在装修阶段，不当的原因，造成自来水流淌，经套管流下层；另一方面，用户进驻后，意外原因，造成自来水流淌，经套管流下层。
而且，前者往往多于后者。
流淌下层的原因有二，一是套管的高度低；二是，高度虽够，但套管口密封得不严。
因此，规范对套管的高度有严格的要求：有水房间（厨房、卫生间等），套管高度应高出成活地面50mm，塑料给水管的套管应高出成活地面100mm以上。
给排水安是否安装套管
第2楼建筑给水排水及采暖工程施工质量验收规范GB 50242-20023.3.13 管道穿过墙壁和楼板，应设置金属或塑料套管。
安装在楼板内的套管，其顶部高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。
穿过楼板的套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。
管道的接口不得设在套管内。
思念是忧伤的,因为少了拥着你时的充实与亲密;思念是幸福的,因为充满了玫瑰般美丽的回忆。
我的地盘你作主网站改进听你的帐号：xt99w2等级：少尉积分：12464经验：3829留言[引用] 2007-05-09 16:46:03.0第3楼大于等于DN100最好做阻火套管！专业压力管道、工业、民用给排水设计，联系QQ:43025694[电子样本全新改版,采用了世界领先技术的超绚动态效果,现在就去看看......]空帐号：wind123_2000等级：上士版主积分：8660经验：2486留言[引用] 2007-05-10 11:10:41.0第4楼明装的才要设阻火圈最紧要处赚大钱2007广州水展新产品新技术研讨专题赵客缦胡缨帐号：esecchdyzm等级：列兵积分：209经验：204留言[引用] 2007-05-10 12:56:01.0第5楼是给水还是排水？排水是没有强制性要求得把？帐号：nihama等级：列兵积分：163经验：176留言[引用] 2007-05-10 13:49:31.0第6楼排水管没有明确要求的，验收规范说的好像是给水管人肉坦克车帐号：jjplj等级：下士积分：1139经验：1246留言[引用] 2007-05-10 21:08:52.0第7楼水管道不用设置套管，给水管道应设置金属套管帐号：yaoxingmin等级：列兵积分：128经验：140留言[引用] 2007-05-15 19:18:01.0第8楼可以加ABS套管帐号：xyz821210等级：列兵积分：137经验：170留言[引用] 2007-05-15 20:31:51.0第9楼好象怕磨损的需要加帐号：yanggaoweizt等级：列兵积分：10经验：226留言[引用] 2007-05-17 15:13:22.0第10楼请问一下，消火栓管道要不要加？当你用一个指头指着别人的时候，不要忘了，其余四个指头正对着你自己！蚂蚁帐号：suli3268@co163等级：上等兵积分：613经验：602留言[引用] 2007-05-20 19:36:27.0第11楼排水不需要加套管，其余管分普通房间或卫生间加出地面20或50毫米套管。
PVC排水管施工工艺
管道布置1管道明敷或暗敷布置应根据建筑物的性质、使用要求和建筑平面布置确定。
2 在最冷月平均最低气温0℃以上，且极端最低气温一5℃以上地区，可将管道设置于外墙。
3 高层建筑中室内排水管道布置应符合下列规定：1）立管宜暗设在管道井或管窿内。
2）立管明设且其管径大于或等于ll0mm时，在立管穿越楼层处应采取防止火灾贯穿的措施。
3）管径大于或等于110mm的明敷排水横支管接入管道井、管窿内的立管时，在穿越管井、管窿壁处应采取防止火灾贯穿的措施。
4 横干管不宜穿越防火分区隔墙和防火墙；当不可避免确需穿越时，应在管道穿越墙体处的两侧采取防止火灾贯穿的措施。
5 防火套管、阻火圈等的耐火极限不宜小于管道贯穿部位的建筑构件的耐火极限。
6 管道不宜布置在热源附近；当不能避免，并导致管道表面温度大于60℃时，应采取隔热措施。
立管与家用灶具边缘净距不得小于0.4m。
7 管道不得穿越烟道、沉降缝和抗震缝。
管道不宜穿越伸缩缝；当需要穿越时，应设置伸缩节。
8 管道穿越地下室外墙应采取防止渗漏的措施。
9 排水立管仅设伸顶通气管时，最低横支管与立管连接处至排出管管底的垂直距离h1不得小于表10规定（图3.1.10）：1）排水横支管与立管底部的垂直距离h1应按本规程第3.1.9条确定。
2）排水支管与横管连接点至立管底部水平距离不得小于1.5m。
3）排水竖支管与立管拐弯处的垂直距离不得小于0.6m。
11 排水立管应设伸顶通气管，顶端应设通气帽。
当无条件设置伸顶通气管时，宜设置补气阀。
12 伸顶通气管高出屋面（含隔热层）不得小于0.3m，且应大于最大积雪厚度。
在经常有人活动的屋面，通气管伸出屋面不得小于2m。
13 伸顶通气管管径不宜小于排水立管管径。
在最冷月平均气温低于-13℃的地区，当伸顶通气管管径小于或等于125mm时，宜从室内顶棚以下0.3m处管径放大一号，且最小管径不宜小于110mm。
14 通气管的设计应符合下列规定：1）2） 3） 两根及两根以上污水立管同时与一根通气立管相接时，应以最大一根污水立管按表3.1.14确定通气立管管径，且其管径不宜小于其余任何一根污水立管管径。
对管道穿楼板套管设置规定的探讨
对管道穿楼板套管设置规定的探讨作者：闻涛王力军侯兴华来源：《价值工程》2012年第16期摘要：对《建筑给水排水及采暖工程施工质量验收规范》“基本规定” 中的设置管道金属或塑料套管的规定进行探讨;分析了何时设置什么样的套管；并应该如何进行封堵。
关键词: 管道；温度变化；套管设置；封堵中图分类号：TU71文献标识码：A文章编号：1006-4311（2012）16-0046-010引言《建筑给水排水及采暖工程施工质量验收规范》G B50242 - 2002在“基本规定”一章中规定:“管道穿过墙壁和楼板，应设置金属或塑料套管”，此处套管指的是普通套管而非防水套管。
毫无疑问，对于采暖和热水供应管道，为了保证其在运行时管道在穿越楼板处能进行自由伸缩，设置套管是必要的。
但对于碳钢材质及塑料材质的给排水管道是否需要设置套管以及设置何种形式的套管，仅仅依靠规范这一句话显得过于笼统，应区分对待。
1应设置穿楼板套管的管道穿楼板套管设置的目的是什么呢？笔者认为设置套管的目的有四个，分别为管道维修时拆装方便、对于热力管道便于管道自由伸缩、保护塑料管道根部不受破坏以及有利于保证楼层卫生间等处防水质量。
设置套管与否就应根据以上四点为标准进行，以满足工程使用要求。
对于不同材质不同使用介质的管道，套管如何进行设置呢？下面就此问题进行详细分析。
1.1 对于热水、采暖、蒸汽和空调供回水等管道，一般都使用钢管，使用时内部介质温度与外界温差较大，工作时和不工作时管道温度变化也比较大，导致管道热胀冷缩数量比较大，这种情况下使用时应设置套管以适应管道的伸缩，避免管道在穿楼板处形成固定点阻碍管道伸缩造成管线渗漏，此时应设置与管道同材质的钢套管，这都是没有异议的。
1.2 对于消火栓、自动喷淋、高层建筑的雨污水管道等，工程上一般使用镀锌钢管或铸铁管道，使用时内部介质温度与外界温度差异较小，工作时和不工作时管道温度变化也比较小，管道本身是刚性材料，不需要考虑其热胀冷缩，而且管道本身使用寿命比较长，施工时试压合格后在整个寿命周期内基本不存在维修更换的问题，因此可以不必设置套管，如果设在公共建筑的卫生间里面仅做止水台即可。
给排水工程管道预留预埋要求
管道预留预埋要求1.地下室或地下构筑物外墙有管道穿过的，应采用防水措施。
对有严格防水要求的建筑物，必须采用柔性防水套管。
给水、热水、排水（U-PVC管）、采暖、空调、消防及喷洒系统管道穿楼面、屋面及墙体均需设置套管。
2.穿墙、楼板套管一般采用普通套管即铁皮套管和钢套管以及塑料套管，如设计无规定，宜优先选用钢套管。
3.穿墙套管应保证两端与墙面平齐，穿楼板套管应使下部与楼板平齐，上部有防水要求的房间及厨房中的套管应高出地面50mm，其它房间应为20mm，套管环缝应均匀，用油麻填塞，外部用腻子或密封胶封堵；当管道穿越防火分区时，套管的环缝应该用防火胶泥等防火材料进行有效封堵。
4.钢套管内外表面及两端口需做防腐处理，断口平整。
5.镀锌铁皮套管要卷制规整，采用咬口连接，严禁采用非咬口、搭捆在穿管表面。
否则将失去套管的作用，使维修换管时困难，且受温度作用时，限制了自由伸缩，导致管道额外受力，甚至将墙面抹灰层拉裂。
6.预埋套管不得与结构钢筋焊在一起，应用附加钢筋固定，确保普通套管与墙体宽度一致，柔性防水套管符合设计及规范要求。
7.管道和设备安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处，必须临时封闭。
临时封闭管口的材料，应采取不易被破损的措施，如短管丝堵、铁皮扣碗等。
8.楼板预留洞要求（1）预留洞位置正确，洞口大小符合设计要求。
（2）预留洞使用的钢制模具外壁应清理干净，并刷脱模剂。
（3）模具固定应牢固可靠，采用三点固定方法。
（4）控制出模时间（出模时间根据土建要求为准），过早将产生洞口塌陷，过晚将给出模造成困难，破坏洞口的完整性。
（5）浇筑混凝土时应有专人看护，保证预留、预埋孔洞应无位移、跑偏歪斜等现象。
管道支吊架安装（8）立管管卡安装，层高小于或等于5m，每层安装1个；层高大于5m，每层不少于2个。
管卡安装高度，距地面1.5～1.8m，2个以上管卡可以匀称安装。
（9）消防喷洒管道末端应加防晃支架，防晃支架距末端喷洒头距离为不大于750mm不小于300mm。
对排水管道穿楼板套管设置的理解
对排水管道穿楼板套管设置的理解对卫生间、厨房排水立管穿楼板套管是采用金属套管还是塑料套管进行讨论，并采用对应的技术措施，有助于提高工程质量，有助于降低工程成本。
一、卫生间排水管道穿楼板套管采用塑料套管还是钢套管？一直是个有争议的问题，套管的材料、制作方式也因各方要求不一。
之所以产生这些问题，有以下原因：1、《建筑给排水及采暖施工及验收规范》对穿楼板排水管只说“宜设置金属或塑料套管”这就没有硬性规定一定要设置套管，更没有规定套管类型。
2、《建筑给排水设计规范》没有排水管应设置套管的描述。
湖北省建设工程质量安全监督总站所编的《住宅工程质量通病防治手册》（2004版）也没有排水管应设置套管的描述。
3、《建筑给水硬聚氯乙烯管道设计与施工验收规程》第4.4.6条规定：“塑料管道穿过楼板时，必须设置套管，套管可采用塑料管；穿屋面时必须采用金属套管。
套管应高出地面、屋面不小于100ｍｍ，并采取严格的防水措施。
”4、因以上几个文件没有对套管的类型具体规定，设计人员一般在设计说明中只规定遵守××××。
5、施工单位在施工时，对没有明确规定设置何种类型穿楼板套管的（一般工程量清单上也就没有套管），通常都设置PVC套管，这是因为《建筑给水硬聚氯乙烯管道设计与施工验收规程》有要求，质量监督站也有要求。
二、有密闭肋的金属穿楼板套管防水功能讨论1、金属穿楼板套管中间焊有一圈密闭肋，它在人防工程被大量使用。
它对于防止外墙水进入地下室是很有效的。
这是因为地下室混凝土墙一般在200mm左右，套管与混凝土墙一次浇筑完成，混凝土使用机械震捣能够保证混凝土的密实度并与套管紧密结合，密闭肋与套管的焊缝即使有小的气孔、漏焊等焊缝缺陷在混凝土浇筑时也会被堵塞。
2、由以上可见，有密闭肋的金属套管能够防水必须保证以下条件：a、混凝土的密实度并与套管紧密结合；b、密闭肋与套管的焊缝气孔、漏焊等焊缝缺陷被混凝土浆堵塞；3、卫生间、厨房穿楼板套管实际施工情况a、卫生间或厨房的排水立管基本上是∮110管道，通常设置在墙角处。
(U)PVC(塑料管)套管敷设防渗漏问题处理
（三）相关技术规程、图集中的做法
（四）防渗漏的两种做法
根据技术规程和图集做法并结合实际总结如下（管 道安装完毕并经通球、通水试验后，方可进行）： 第一种方法，穿楼面不设置套管： 1、在结构施工阶段先采用木壳子等方式预留孔洞， 待管道安装到位后予以封堵。封堵之前将孔洞清洗 干净，并对管道本身做适当处理：①管外壁打毛或 涂抹胶水，滚上沙子；②或采用成品塑料止水环 （此环跟管径配套，刚好箍住管的外壁）直接安装 在管外壁上。
（六）地下穿墙套管防水方法
一、地下穿墙套管有两种要求，即不防水和防 水两种。一般无地下室的穿墙套管可直接由基 础内穿过，对套管做防腐处理后进行预埋，穿 管后进行一般封堵即可。而有地下室或对防水 有较高要求的建筑物的穿墙套管则要有较好的 防腐处理和严密的防水措施，否则会造成地下 室漏水，严重的会影响到建筑物的使用功能。
（六）地下穿墙套管防水方法
5、穿管时要尽力做到穿管与套管同心，因套管 有向外的倾斜度，穿管安装固定时可按内侧同心、 外侧稍偏的原则对穿管进行找平固定。 6、穿管固定后套管与穿管之间的间隙可用聚氨 酯发泡胶进行堵塞（不得出现断续和断档现象）， 并使其凹入墙面5—20mm。凹入部分待管道安装 完毕并做完防腐处理后用沥青麻丝或塑性防水油 膏填塞密实至与墙面平，然后在套管四周150mm 范围内刷两遍聚氨酯防水涂料进行覆盖。
（六）地下室穿墙套管防水方法
二、地下室穿墙套管的施工方法： 1、预埋套管同墙宽，其管径需大于穿墙管管径的 两个径号。 2、预埋套管的止水环可使用环形钢筋环绕套管外 径，不得有断口和残缺。 3、预埋套管安放固定时，可略向外有坡度(1％一 1．5％)。严禁向室内倒坡倾斜。 4．套管制作完成后，要内外做防腐处理，防腐时 要先刷两遍防锈漆。再刷～ 遍防腐沥青漆。
消防立管套管安装规范
消防立管套管安装规范篇一：套管的安装要求一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。
穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。
二、塑料排水管一般是不加套管的，原因如下：1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的；2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。
三、其余系统的管道系统应该加套管，此部分均为有压管。
1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用；2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短。
3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。
四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。
1五、阻火圈我的理解是超过6层的高层必须要逐层设置。
六、卫生间都应该放刚性的防水套管,但水电工施工过程中必须要认真,质量意识要强.因PVC管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮),但要处理这种膨胀问题,必须要用柔性材料才能解决。
套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维关于套管的作用论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么.根据自己的理解,如下:1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。
2、便于施工。
如果不预留套管，一般来讲是要求土建做方盒子来打砼的。
这样等管道安装完毕后，土建人员还要对方洞进行处理，远没有当初留套管来得方便快捷。
管道穿楼面、屋面的做法
.
精选范本管道穿楼面、屋面的做法技术交底
1、穿楼面无套管做法；（图集号96S406）
(1)在PVC-U管周围第一次第一次浇捣C20混凝土2/3H；
(2)管中要求有止水翼环；
(3)第二次C20浇捣混凝土1/3H;
(4)在楼面面层上；用水泥砂浆阻水圈。
2、穿楼面有套管做法；（图集号96S406）
(1)在钢制套管与PVC-U管的空隙用浇沥青油膏嵌缝;或所有套管与管道之
间的空隙必须采用沥清麻丝封实。
(2)套管高出楼面20mm
3、穿屋面(I型)无保温做法
（1）在混凝土屋面板中现浇钢制防水套管；焊止水翼环；钢管高出屋面层50mm.
（2）钢套管与PVC管空隙间底（1/3）用膨胀水泥砂浆捣实；中部（1/3）用防水填料；上部（1/3）用堵漏王形成坡度阻水圈；
4、穿屋面（Ⅱ）有隔热或保温层做法
（1）基本与（I型）做法一样
说明；
1、管道穿越楼、屋面板、地下室外墙及检查井壁处外表面用砂纸打毛，或刷胶
粘剂后涂干燥黄沙一层。
2、管道与检查井壁嵌接部位缝隙应用M7.5水泥砂浆分二次嵌实，不得留孔隙，
第一次井壁中心段，井内外壁各留20-30mm待第一次嵌缝的水泥砂浆初凝后，再进行第二次嵌实。
上述步进行完毕，用水泥砂浆在检查井外壁周围抹成突出的止水圈环，圈环厚度为20-30mm.
3、钢制防水套管见S312图集。
说明；
1.柔性填料材料；沥青麻丝、聚苯乙烯板、聚录乙烯泡沫塑料板。
2.密封膏；聚硫密封膏、聚胺脂密封膏。
湖北楚元工程建设咨询有限公司
2009年5月16日。
管线穿墙、穿楼板及预留管封堵管控要点
管线穿墙、穿楼板及预留管封堵管控要点
管线穿墙、穿楼板常见质量问题——施工管控不到位
1水管道穿越墙体、楼板时不设置套管，周边未做防火封堵，或封堵不密实;
2桥架、母线、电气管线穿越墙体、楼板时周边未做防火封堵，或封堵不密实;
3风管穿越墙体、楼板时不设置套管，周边未做防火封堵，或封堵不密实; 4管线安装后管中心与套管中心不重合.
电气专业桥架穿墙体、楼板
标准要点
1桥架穿墙体、楼板需用防火材料封堵；
2穿楼板洞外100mm 设置100mm 挡水台，如竖井内安装，竖井有门槛，可取消挡水台；
3防火材料封堵密实后，需用防火板或防火泥封闭密实。
电气专业母线穿墙体、楼板
标准要点
1母线穿墙体、楼板需用防火材料封堵；
2穿楼板洞外100mm 设置100mm 挡水台，如竖井内安装，竖井有门槛，可取消挡水台；
3防火材料封堵密实后，需用防火板或防火泥封闭密实。
管道专业管线穿墙体、楼板
标准要点
1管道穿楼板、墙需加套管；
2成排穿楼板、墙体套管安装，套管高度、长度一致
3保温、非保温管道与套管间隙用岩棉或玻璃棉填实，套管与楼板、墙体间用水泥砂浆收口抹平；
4管道要位于套管中心。
通风专业管线穿墙体、楼板
标准要点
1风管穿楼板、墙体设置≥1.6mm 镀锌钢套管；
2成排穿楼板、墙体套管安装，套管高度、长度一致，套管与墙体齐平；3保温、非保温风管与套管间隙用玻璃棉填实，套管与楼板、墙体间用水泥砂浆收口抹平；
4风管穿越防火分区应设置防火阀，防火阀安装距墙距离≯200mm，防火阀需独立吊杆安装。
pvc落水管安装规范
pvc落水管安装规范竭诚为您提供优质文档/双击可除pvc落水管安装规范篇一：pVc水管安装规范要求pVc水管安装规范要求水管材料种类繁多，家装一般都使用pp-R、pVc水管。
之前的文章我们已经介绍了ppR水管的特点及安装规范，在这里为大家介绍另外一种水管材料—pVc水管安装施工规范：1、pVc管的一般构造要求（1）管道转弯的三通和弯头处是否设止推支墩及支墩的结构型式由设计决定，管道的支墩不应修建在松土上，其后背应紧靠厚状土，如无条件，应采取措施保证支墩的稳定。
支墩与管道之间应设橡胶片垫层，以防止管道的破坏。
（2）管道弯曲的曲率半径不得大于管径的300倍。
（3）管道穿墙处应设予留孔或安套管。
管道不得在套管范围内有接口。
管道与套管内用油麻填塞。
（4）管道上设置的井室，井壁应勾缝抹面，井底应做防水处理，井壁与管道连接处采用密封措施。
防止地下水渗入。
（5）管道可采用橡胶圈接口（RR连接）、粘接接口（t-s连接）、法兰连接等型式，橡胶圈接口适用于管外径为63-315mm的管道；粘接只适用于外径小于160mm的管道；法兰连接一般用于硬聚氯乙烯管与铸铁管或其他管材的连接。
2、pVc管道安装时的施工规范（1）管道的一般铺设过程是将管材放入沟槽、接口、部分回填、试压、全部回填。
只有在条件不允许而且管径不大的情况下，才可将3根管道在沟槽上接好后，平稳放入沟槽。
（2）在沟槽内铺设给水管道，如设计未规定采用其他材料的基础时，一般均应铺设在未经扰动的原土上。
管道安装后，铺设管道时所用的垫块应及时拆除。
篇二：pvc管道安装施工规范pVc管道安装施工方案5.1输水管道铺设5.1.1施工放线根据设计图纸放线，经监理工程师复核批准后，固定轴线桩，确定开挖及回填边线，撒灰线做出标记。
5.1.2输水管沟开挖根据放线范围复核无误后，采用小型挖掘机与人工配合开挖。
人工整修，机械开挖时沿底部预留10cm左右保护层，挖土直接堆放到沟边。
开挖施工前，首先检验管沟轴线和高程，然后每隔10m 布设一轴线高程桩，确定出管沟轴线和各点开挖高程；管沟粗挖成型后，在渠底每10m设一轴线桩，在轴线桩上标出渠底高程的准确位置，挂线人工整修。
