水文地质勘测中高密度电阻率法的探究摘要：高密度电阻率法与传统的电阻率法相比，成本低、效率高、方便、信息丰富，勘探效力显著提高，该方法对于研究区的浅层地层分布、地质构造等均可取得较理想的探查效果，为准确掌握水文地质条件提可靠的数据，本文结合应用实例介绍了高密度电阻率法在水文地质勘测中应用的实际效果。
关键词：高密度电阻率水文地质应用实例实际效果一、前言随着社会的发展，电阻率法勘探在水文、工程与环境地质调查中应用较为广泛。
然而，常规的电阻率法由于其观测方式的限制，不仅测点密度较稀，而且也很难从电极排列的某种组合上去研究地层断面的结构与分布。
因此，其所提供的关于地层断面结构特征的地质信息较为贫乏，无法对其结果进行统计处理和对比解释。
在工程与环境地质调查中，常规电阻率法已难以满足实际工作的要求。
为此，人们开始将一些新的思想应用于传统电法测量上，对其进行改进。
高密度电阻率法就是阵列思想应用于电阻率法的产物，直到90年代随着电子计算机的普及和发展，高密度电阻率法的优点更加被越来越多的专业人士认识和应用。
高密度电阻率法虽有其独特的优越性，但也存在局限性和不足之处，如测线附近的电力设施、地下管线等都可能引起视电阻率曲线的畸变，影响探测成果的精度，另外采用该法不能了解岩土的力学性质，因此需要与钻揉配合方可取得优质高效的勘察成果。
二、运用方法2.1工作原理高密度电阻率法的物理前提是地下介质间的导电性差异。
同常规电阻率法一样，它通过A、B电极向地下供电流I，然后在M、N极间测量电位差，从而可求得该点(M、N之间)的视电阻率值ρa=KUMN/I。
实际上，高密度电阻率法是一种阵列勘探方法，测量时只需要将全部电极沿测线按一定的电极间距布设在测点上，然后用多芯电缆线将各电极按一定的顺序连接到电极转换器和多功能宜流测仪上，进入正常测量时，利用程控电极转换开关和直流电测仪，便可实现数据的快速和自动采集，观测数据将有序地逐次存入随机存储器内。
高密度电法(1)
实验二高密度电法实验一、实验目的1.学习高密度电阻率法数据采集工作方法；了解数据处理的基本流程。
二、高密度电法的勘探原理高密度电法的基本工作原理与常规电阻率法大体相同。
它是以岩土体的电性差异为基础的一种电探方法,根据在施加电场作用下地中传导电流的分布规律,推断地下具有不同电阻率的地质体的赋存情况。
高密度电法数据采集系统由主机、多路电极转换器、电极系 3 部分组成。
多路电极转换器通过电缆控制电极系各电极的供电与测量状态。
主机通过通讯电缆、供电电缆向多路电极转换器发出工作指令、向电极供电并接收、存贮测量数据。
数据采集结果自动存入主机,主机通过通讯软件把原始数据传输给计算机。
计算机将数据转换成处理软件要求的数据格式,经相应处理模块进行畸变点剔除、地形校正等预处理后,做视电阻率等值线图。
在等值线图上根据视电阻率的变化特征结合钻探、地质调查资料作地质解释,并绘制出物探成果解释图。
三、实验内容及步骤（一）实验内容本实验在室外采用温纳装置做剖面观测，学习电法勘探的野外工作过程和仪器操作，对观测的数据进行整理，编写实验报告。
（二）仪器高密度电阻率勘探工作仪器包括测量系统和反演软件系统。
测量系统包括WDJD-3多功能数字直流激电仪（测控主机）和WDZJ-3多路电极转换器。
该系统具有存储量大、测量准确快速、操作方便等特点，并且可方便地与国内常用高密度电法处理软件配合使用。
（三）装置形式采用的装置形式为：固定断面扫描装置α排列（温纳装置AMNB）见图1-1。
测量时，AM=MN=NB为一个电极间距，A、B、M、N逐点同时向右移动，得到一条剖面线；接着AM、MN、NB增大一个电极间距，A、B、M、N逐点同时向右移动，得到另一条剖面线；依此不断扫描下去，得到倒梯形断面，由于供电电极AB和MN均按一定比例增大，所以在反映深部信息是有比较好的效果。
图3-1 α排列（温纳装置AMNB）装置（四）各项检查检查项目包括：主机电源电压，转换电极控制器开关，转换电极控制器电源电压，主机各接线柱之间的绝缘电阻，转换电极控制器各接线柱之间的绝缘电阻，32芯物探电缆完整性，干电池箱的电压等。
高密度电阻率法实验报告

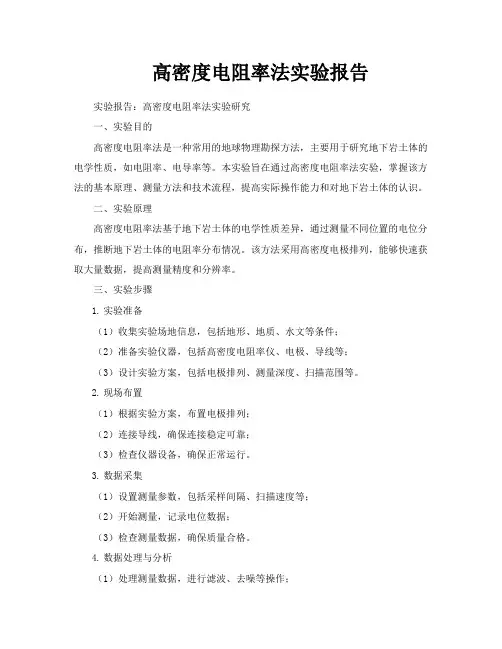

高密度电阻率法实验报告实验报告：高密度电阻率法实验研究一、实验目的高密度电阻率法是一种常用的地球物理勘探方法，主要用于研究地下岩土体的电学性质，如电阻率、电导率等。
本实验旨在通过高密度电阻率法实验，掌握该方法的基本原理、测量方法和技术流程，提高实际操作能力和对地下岩土体的认识。
二、实验原理高密度电阻率法基于地下岩土体的电学性质差异，通过测量不同位置的电位分布，推断地下岩土体的电阻率分布情况。
该方法采用高密度电极排列，能够快速获取大量数据，提高测量精度和分辨率。
三、实验步骤1.实验准备（1）收集实验场地信息，包括地形、地质、水文等条件；（2）准备实验仪器，包括高密度电阻率仪、电极、导线等；（3）设计实验方案，包括电极排列、测量深度、扫描范围等。
2.现场布置（1）根据实验方案，布置电极排列；（2）连接导线，确保连接稳定可靠；（3）检查仪器设备，确保正常运行。
3.数据采集（1）设置测量参数，包括采样间隔、扫描速度等；（2）开始测量，记录电位数据；（3）检查测量数据，确保质量合格。
4.数据处理与分析（1）处理测量数据，进行滤波、去噪等操作；（2）根据处理后的数据，绘制电阻率分布图；（3）结合地质资料，对电阻率分布进行分析解释。
5.实验总结与报告编写（1）总结实验过程和结果；（2）编写实验报告，包括实验目的、原理、步骤、结果分析等。
四、实验结果与分析通过本次实验，我们获取了实验场地的电阻率分布数据。
根据数据绘制出的电阻率分布图显示，实验场地的电阻率值存在明显的差异。
结合地质资料分析可知，这些差异可能与地下岩土体的类型、含水性等因素有关。
通过对数据的进一步处理和分析，我们可以得到更精确的电阻率分布情况，为后续的工程设计提供参考。
五、实验结论与建议本次实验通过高密度电阻率法测量了实验场地的电阻率分布情况，掌握了该方法的基本原理和操作流程。
通过数据处理和分析，我们得到了地下岩土体的电阻率分布情况，并对其进行了解释。
高密度电阻率法实验报告
高密度电阻率法实验报告实验目的：通过在不同电极间施加电场，测量样品体积内所产生的电势差，得到样品电阻率，并掌握高密度电阻率法的基本原理和实验方法。
实验仪器：高密度电阻率仪，电极系统，计算机等。
实验原理：高密度电阻率法是一种间接测量样品电阻率的方法。
当在样品内部施加一定的电势差时，通过测量样品内部产生的电流强度，可以计算出样品电阻率的大小。
在实验中，首先将样品置于电极系统中，然后通过高密度电阻率仪在不同电极间施加一定的电势差。
当电场强度足够大时，样品内部会产生电流，电流的大小与电势差和电极间距有关。
通过测量样品内部电流的大小和样品尺寸，可以计算出样品电阻率的大小。
实验步骤：1. 准备样品和电极系统。
样品应具有一定的导电性，表面应平整，干净。
电极系统应密封严密，电极间距应根据样品尺寸和电势差确定。
2. 连接电路。
将电极系统连接到高密度电阻率仪上，并根据仪器说明连接相应的控制和测量电路。
3. 施加电势差。
根据实验要求，通过仪器控制，施加一定的电势差。
4. 测量电流强度。
在施加电势差的同时，测量样品内部产生的电流强度。
5. 计算电阻率。
根据测量结果，通过计算公式计算样品电阻率的大小。
6. 统计实验结果并分析。
实验注意事项：1. 样品应保持干净，避免外部因素影响实验结果。
2. 电极间距应根据实验需要进行调整，太近或太远都会影响实验结果。
3. 电势差应尽量稳定，避免突然的变化。
4. 对于不同类型的样品，可能需要采用不同的电势差和电极间距，以保证实验结果的准确性。
实验结果：样品编号：001样品尺寸：10cm x 10cm x 10cm 电极间距：5cm施加电势差：10V测量电流强度：0.5A计算电阻率：1Ωm样品编号：002样品尺寸：20cm x 20cm x 20cm 电极间距：10cm施加电势差：20V测量电流强度：0.8A计算电阻率：0.5Ωm实验结论：通过高密度电阻率法实验得到的样品电阻率结果，与样品本身的导电性质有关。
高密度电法
高密度电法勘探指的是直流高密度电阻率法，实际上是一种阵列勘探方法，野外测量时只需将全部电极（几十至上百根）置于测点上，然后利用程控电极转换开关和微机工程电测仪便可实现数据的快速和自动采集。
本次高密度电法勘探采用的仪器以WDJD-3多功能数字直流激电仪为测控主机，配以WDZJ-3多路电极转换器构成高密度电阻率测量系统，该系统具有存储量大、测量准确快速、操作方便等特点，并且可方便地与国内常用高密度电法处理软件配合使用，使解释工作更加方便直观。
该系统可广泛应用于能源勘探与城市物探、铁道与桥梁勘探等方面，亦用于寻找地下水、确定水库坝基和防洪大堤隐患位置等水文、工程地质勘探中, 还能用于地热勘探。
工作时每个排列实接电极数60根，测量一个断面时所有实接电极一次铺完，供电电压200-300V，电流大于3A,本次工作采用的电极间距为10m。
为了充分利用每个排列的观测数据和保证测量数据的横向和垂向反演精度，我们选用了2排列装置（见图2-1），固定断面扫描测量，断面上的测点呈倒梯形分布。
当实接电极数为60根时，剖面数为28，断面测点总数为841。
当剖面长度大于一个排列长度、在进行下一个排列测量时，电极布置应与前一排列重合30根，保证倒梯形断面上的测点无空隙。
野外工作中，为确保观测质量，取得详实、可靠的数据，每次开工前，对仪器的工作状态进行严格检查，保证仪器工作正常，并在每次测量前，对60根电极进行自动接地电阻检查，确保电极接地良好、各电极接地电阻均一。
高密度电法剖面电极布置及断面扫描测点见图2-1。
A M NB AM = NB = n * MN ,MN不变,同时移动。
n=1n=2n=3n=4n=5n=6n=7n=8n=9n=10n=11n=12n=13n=14排列（施伦贝谢尔装置：AM＝NB，MN不变）示意图图2-12内业资料处理使用Res2dinv电法处理软件；经该软件处理的数据自动转换成断面上对应的各测点的电阻率，以不同颜色在剖面上呈不同层次展示，因而各电性层层次清楚明了，地层异常部位亦非常清楚的展示出来。

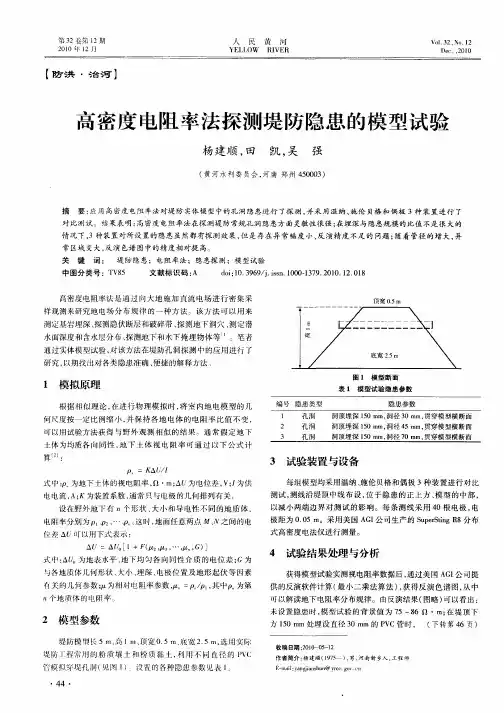

高密度电阻率法探测堤防隐患的模型试验
