电力系统继电保护距离保护(例题)

电力系统继电保护习题参考答案

第一章1、继电保护在电力系统中的任务是什么答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故短路故障有那些类型相间故障和接地故障在故障分量上有何区别对称故障与不对称故障在故障分量上有何区别答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护什么是近后备保护、远后备保护在什么情况下依靠近后备保护切除故障在什么情况下依靠远后备保护切除故障《答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

3、灵敏性：继电保护的灵敏性，是指对于其保护范围内发生故障或不正常运行状态的反应能力。

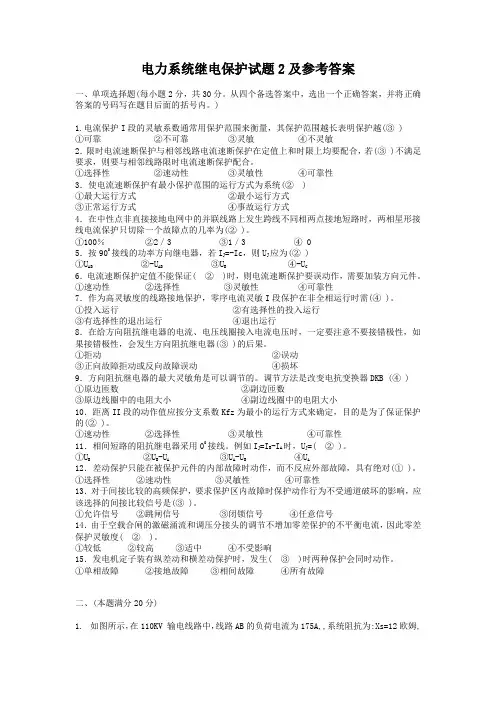

电力系统继电保护试题2及参考答案

电力系统继电保护试题2及参考答案一、单项选择题(每小题2分，共30分。

从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。

)1.电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ )不满足要求，则要与相邻线路限时电流速断保护配合。

①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(② )。

①100％②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若I J=-Ic，则U J应为(② )①U AB②-U AB③U B④-U C6．电流速断保护定值不能保证( ② )时，则电流速断保护要误动作，需要加装方向元件。

①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④ )。

①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(③ )的后果。

①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB (④ )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的(② )。

①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。

例如I J=I B-I A时，U J=( ② )。

①U B②U B-U A ③U A-U B④U A12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(① )。

继电保护课程设计--距离保护

电力系统继电保护课程设计1 设计原始资料1.1 具体题目如下图所示网络，系统参数为:3115=ϕE kV ,Ω=151G X 、Ω=102G X 、Ω=103G X ，6021==L L km 、403=L km ，50=-C B L km 、30=-D C L km 、30=-E D L km ，线路阻抗/4.0Ωkm ,2.1=ⅠrelK 、15.1K ==ⅢⅡrel rel K ，300max =-C B I A 、200max =-D C I A 、150max =-E C I A ，5.1=ss K ，85.0=re K试对线路L1、L2、L3进行距离保护的设计。

1.2 要完成的内容本文要完成的内容是对线路的距离保护原理和计算原则的简述，并对线路各参数进行分析及对线路L1、L2、L3进行距离保护的具体整定计算并注意有关细节。

距离保护是利用短路时电压、电流同时变化的特征，测量电压与电流的比值，反应故障点到保护安装处的距离而工作的保护。

2 分析要设计的课题内容2.1 设计规程根据继电保护在电力系统中所担负的任务，一般情况下，对动作于跳闸的继电保护在技术上有四条基本要求：选择性、速动性、灵敏性、可靠性。

这几个之间，紧密联系，既矛盾又统一，必须根据具体电力系统运行的主要矛盾和矛盾的主要方面，配置、配合、整定每个电力原件的继电保护。

充分发挥和利用继电保护的科学性、工程技术性，使继电保护为提高电力系统运行的安全性、稳定性和经济性发挥最大效能。

(1)可靠性可靠性是指保护该动作时应动作，不该动作时不动作。

为保证可靠性，宜选用性能满足要求、原理尽可能简单的保护方案。

(2)选择性选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备、线路的保护或断路器失灵保护切除故障。

为保证选择性，对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两元件（如起动与跳闸元件、闭锁与动作元件），其灵敏系数及动作时间应相互配合。

电力系统继电保护试题以及答案

电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．过电流继电器的返回系数（）A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求（）A．大于2 B．大于1.3~1.5C．大于1.2 D．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（）A．有机会只切除一条线路B．有机会只切除一条线路C．100%切除两条故障线路D．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（）A．方向性B．可靠性C．灵敏性D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（）A．90°接线B．30、30C.-3、-3D．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（）A．全阻抗继电器B．方向阻抗继电器C．偏移特性阻抗继电器D．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（）A．0°接线B．90°接线C．30、30D．A、A+30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（）A．测量阻抗增大，保护范围减小B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（）A．选择性B．可靠性C．灵敏性D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A．选择性B．速动性C．灵敏性D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）A．灵敏度高B．灵敏度低C．灵敏度一样D．保护范围小12．高频阻波器的作用是（）A．限制短路电流B．防止工频电流窜越C．防止高频电流窜越D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（）A．等于变压器变比n T B．增大倍C．减少倍D．增大3倍14．发电机横差保护的作用是（）A．保护定子绕组匝间短路B．保护定子绕组相间短路C．保护定子绕组接地短路D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（）A．低电压起动的过电流保护B．复合电压起动的过电流保护C．负序电流保护D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。

电力系统继电保护习题参考答案

第一章1、继电保护在电力系统中的任务是什么答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故短路故障有那些类型相间故障和接地故障在故障分量上有何区别对称故障与不对称故障在故障分量上有何区别答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护什么是近后备保护、远后备保护在什么情况下依靠近后备保护切除故障在什么情况下依靠远后备保护切除故障答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

3、灵敏性：继电保护的灵敏性，是指对于其保护范围内发生故障或不正常运行状态的反应能力。

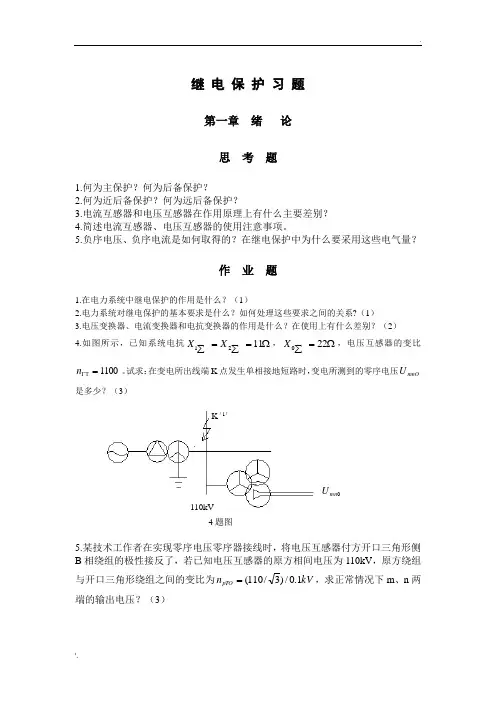

继电保护习题 (3)

继电保护习题第一章绪论思考题1.何为主保护？何为后备保护？2.何为近后备保护？何为远后备保护？3.电流互感器和电压互感器在作用原理上有什么主要差别？4.简述电流互感器、电压互感器的使用注意事项。

5.负序电压、负序电流是如何取得的？在继电保护中为什么要采用这些电气量？作业题1.在电力系统中继电保护的作用是什么？（1）2.电力系统对继电保护的基本要求是什么？如何处理这些要求之间的关系?（1）3.电压变换器、电流变换器和电抗变换器的作用是什么？在使用上有什么差别？（2）4.如图所示，已知系统电抗Ω=∑=∑1121X X ，Ω=∑220X ，电压互感器的变比1100=ΓT n 。

试求：在变电所出线端K 点发生单相接地短路时，变电所测到的零序电压mnO U 是多少？（3）5.某技术工作者在实现零序电压零序器接线时，将电压互感器付方开口三角形侧B 相绕组的极性接反了，若已知电压互感器的原方相间电压为110kV ，原方绕组与开口三角形绕组之间的变比为kV n pTO 1.0/)3/110(=，求正常情况下m 、n 两端的输出电压？（3）110kV0mn UK （1）4题图第二章相间短路的电流保护和方向性电流保护思考题1.电磁型过电流继电器的动作电流与哪些因素有关？2.无时限电流速断保护为什么比带时限电流速断保护的灵敏度差？3.低电压继电器与过电压继电器有什么不同之处？这两种电压继电器能否互相代替？4.在电力系统中，能采用纯电压元件作为输电线路的保护吗？为什么？5.三段式电流保护中，那一段最灵敏？那一段最不灵敏？他们是采用什么措施来保证选择性的？6.过电流保护的时限是根据什么原则确定的？7.三段式电流保护的保护范围如何确定？在一条输电线路上是否一定要采用三段式电流保护？用两段行吗？为什么？8.在电流保护的整定计算中，采用了各种系数，如可靠系数k K ，灵敏系数m K 1，返回系数h K ，分支系数fz K ，自启动系数zq K ，接线系数jx K 等等，试说明它们的意义和作用。

继电保护例题精讲

例题1、选择图示电网1~6处定时限过电流保护的动作时限61~t t ，并确定其中哪些保护需装方向元件？（时差Δt 取0.5s ）1题图解：t 3= t 9+Δt=2+0.5=2.5s t 5= t 10+Δt=2.5+0.5=3st 2= t 7+Δt=1+0.5=1.5s t 1= t 5+Δt=3+0.5=3.5s t 4= t 5+Δt=3+0.5=3.5s t 6= t 2+Δt=1.5+0.5=2s 保护2、3需装方向元件。

2、设km Z /45.01Ω=， 070=K ϕ， L1、L2上装三段式相间距离保护，用00接线方向阻抗继电器。

L1上A I L 350max .=， 9.0cos =ϕ，85.0=I rel K ，8.0=II rel K ，2.1=III rel K ，阻抗继电器返回系数15.1=re K ，自启动系数3.1=Ms K ，母线最低正常工作电压N L U U 9.0min .=， L2距离三段的动作时限为2S 。

求保护1的Ⅰ、Ⅱ、Ⅲ段的一次动作阻抗，二次整定阻抗及动作时限。

2题图解：（1）距离Ⅰ、Ⅱ、Ⅲ段的动作阻抗)(7047.11357045.085.000111.Ω∠=⨯∠⨯='='L Z K Z k dz)(2.111.dz k dzZ L Z K Z '+''='' )(703.15407045.085.000212.Ω∠=⨯∠⨯='='L Z K Z k dz)(7084.24)703.15357045.0(8.00001.Ω∠=∠+⨯∠=''dzZ )(3.163350/)310001109.0(min .Ω=⨯⨯=f Z ，018.259.0cos ==-f ϕ )(8.25913.15.12.18.253.16300min .1.Ω∠=⨯⨯∠='''='''zq h kf dzK K K Z Z （2）各段的整定阻抗Ⅰ、Ⅱ、Ⅲ段的zd ϕ均选为070，则)(709.126)8.2570cos(7091)(7084.24)(7047.110001.01.1.01.1.Ω∠=-∠='''Ω∠=''=''Ω∠='='zddz zd dz zdZ Z Z Z Z（3）各段动作时限s t t t s t t t s t 5.25.025.0021211=+=∆+'''='''=∆+'=''='，， 3、Y ,d-11接线，变比为110kV/10kV ，容量为30MV A 的变压器，两侧TA 皆采用星形接法，高压侧TA 变比：n TA.H =200/5，低压侧TA 变比：n TA.L =2000/5，若差动保护采用内部相位校正：高压侧：)(31),(31),(31321Y a Y c Y Y c Y b Y Y b Y a Y I I I I I I I I I -=-=-=；低压侧：∆∆∆∆∆∆===cb a I I I I I I 321,,。

(完整版)电力系统继电保护习题参考答案

第一章1、继电保护在电力系统中的任务是什么?答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置?答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

电力系统继电保护题库计算题题目及答案

电力系统继电保护培训题库五、计算题1．系统短路计算1) 某一220kV 输电线路送有功P=90MW ，受无功Q=50Mvar ，电压互感器PT 变比为220kV/100V ，电流互感器变比为600/5。

试计算出二次负荷电流。

答：线路输送功率为()MVA Q P S 10350902222=+=+=线路一次负荷电流为 ()A US I 3.270220310300031=⨯==二次负荷电流为 ()A n I I CT25.256003.27012===2) 某电网电力铁路工程的供电系统采用的是220kV 两相供电方式，但牵引站的变压器T为单相变压器，一典型系统如图5-1所示：图5-1假设变压器T 满负荷运行，母线M 的运行电压和三相短路容量分别为220kV 和1000MVA ，两相供电线路非常短，断路器QF 保护设有负序电压和负序电流稳态起动元件，定值的一次值分别为22kV 和120A 。

试问：1. 忽略谐波因素，该供电系统对一、二次系统有何影响？2. 负序电压和负序电流起动元件能否起动？答：1. 由于正常运行时，有负序分量存在，所以负序电流对系统中的发电机有影响；负序电压和负序电流对采用负序分量的保护装置有影响。

2. 计算负序电流：正常运行的负荷电流：227220100050=⨯==U S I （A ）负序电流： 131322732===I I （A ）可知，正常运行的负序电流值大于负序电流稳态起动元件的定值120A ，所以负序电流起动元件能起动。

计算负序电压：系统等值阻抗：()Ω===4.48100022022B B S U Z负序电压()kV V I Z U 34.663401314.4822==⨯=⨯=可知，正常运行的负序电压值小于负序电压起动元件的定值22kV ，所以负序电压起动元件不能起动。

3) 对于同杆架设的具有互感的两回路，在双线运行和单线运行（另一回线两端接地）的不同运行方式下，试计算在线路末端故障零序等值电抗和零序补偿系数的计算值。

电力系统继电保护试题3及参考答案

电力系统继电保护试题3及参考答案一、(本题每小题2分，满分20分)1．是当电力系统中发生故障或出现异常状态时能自动、迅速而有选择地切除故障设备或发出告警信号的一种专门的反事故用自动装置。

答：继电保护装置2．无论继电器的动作或返回，继电器都动作明确干脆，不可能停留在某一个中间位置，以保证其动作确切可靠，此特性称为。

答：继电特性3．零序功率方向元件无电压死区，因为故障点零序电压最高，短路点越靠近保护安装处，保护感受到的零序电压。

答：越大4．按90o接线的功率方向继电器，若I J=-Ic，则U J应为。

答：U J =U BA5．如果方向阻抗继电器的最大灵敏角是ϕlm，负荷阻抗角是ϕf，则采用方向阻抗继电器的灵敏系数比采用全阻抗继电器的灵敏系数可提高倍。

答：1/cos(ϕlm-ϕf)6．长距离输电线路上故障，当相差高频保护一端高频信号相位差大于动作角时，该侧保护将拒动，此时可使先动作侧发信机停信，则拒动侧保护随后动作跳闸，称之为。

答：相继动作。

8．在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于。

答：Z∑/2处9．相差高频保护采用比较线路两端相位来反应不对称短路。

答：负序电流7．速饱和变流器不能减小不平衡电流，只能减小对变压器差动保护的影响。

答：不平衡电流10.发电机失磁后机端测量阻抗的变化规律是：失磁后、失步前，机端测量阻抗随Q的减少，由I象限进入IV象限；在ϕ= 900的临界失步点，等有功圆与相交；越过临界失步点后，机端测量阻抗进入失步运行区并最终稳定于– jXd 与– jXd’之间。

答：等无功圆二、(本题满分15分)如图所示，在110KV 输电线路中，单位线路长度的阻抗为:X1=0.4(Ω/km), 可靠系数Kk’=1.25；系统阻抗为:Zs.max=6Ω, Zs.min=4Ω。

1. 计算：线路AB 的电流速断保护一次动作值与电流速断保护最小保护范围。

2．比较不完全星形接线两继电器方式与三继电器方式过电流保护的差别。

电力系统继电保护试题以和答案

3．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（有2/3的机会只切除一条线路）A．有机会只切除一条线路 B．有机会只切除一条线路C．100%切除两条故障线路 D．不动作即两条故障线路都不切除5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（-3U、3I）A．90°接线B．30、3C.-3、-3D．-30、37．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（A 、A+3零序补偿电流的接线方式）A．0°接线B．90°接线C．3、3D．A 、A+3零序补偿电流的接线方式10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（灵敏性）A．选择性B．速动性C．灵敏性D．可靠性13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（增大根号3倍）A．等于变压器变比nTB．增大倍C．减少倍D．增大3倍16．反应故障时电流增大而动作的保护称为__过电流保护____。

17．对本元件的主保护起后备作用的保护称为__近后备保护__。

18．所谓灵敏性是指对___保护范围内___发生故障的反应能力。

19．动作电流是指能使继电器动作的___最小电流_____。

20．按阶梯时限原则整定的过电流保护，越靠近电源侧，短路电流越大，动作时限__越长___。

21．可靠系数K取值比K要小，主要原因是考虑短路电流中___非周期分量____已经衰减。

22．在系统最大运行方式下，电流速断保护范围为__最大__。

23．在两相不完全星形接线的中性线上增设一只电流继电器，目的是为了提高保护的__灵敏系数___。

24．相间短路的功率方向继电器的最大灵敏角sen=__-α_______。

25.按90°接线的功率方向继电器，若m =c,则m=__Uab__________________。

电力系统继电保护习题-第二章电网的电流保护

第二章电网的电流保护2-1．已知：线路L1装设三段式电流保护，保护采用两相不完全星形接线，L1的，max 174L I A ⋅=300/5TA n =，在最大运行方式下及最小运行方式下k1、k2及k3点三相短路电流见下表：短路点 k1 k2 k3最大运行方式下三相短路电流（A ） 4400 1310 520最小运行方式下三相短路电流（A ） 3945 1200490L2过电流保护的动作时限为：2.5秒。

求：L1线路各段(I,II,III 段)保护的动作电流，继电器的动作电流及动作时限，并校验保护的Ⅱ、Ⅲ段灵敏度（各项系数取：，，，，） 1.3I rel K = 1.1II rel K = 1.2rel K ΙΙΙ= 1.3ss K =0.85re K =图2-12-2．如图所示网络，已知：max 6.7s Z ⋅=Ω，min 5.5s Z ⋅=Ω。

试对保护1进行电流I 段和II 段的整定计算（求：'set I 、、、't %min l ''setI 、、''t ''sen K 、）并画出时限特性曲线（线路阻抗取0.4Ω/kM ，电流I 段的可靠系数，电流II 段的可靠系数，下同）。

注：计算短路电流取E 1.3I rel K = 1.1II rel K =ф=。

图2-22-3．题图2-2中，已知：，取电流III 段可靠系数、返回系数、自起动系数。

max 400L I A ⋅='''1.2rel K =0.85re K =1ss K =（1）对保护1继续进行反应相间短路的电流III 段保护的整定计算（求set I 、t 、sen K （近、远））并确定保护的接线方式。

（2）结合上题计算结果依次求出保护1的电流I 段、II 段和III 段的二次动作电流（I op I 、IIop I 、op I ΙΙΙ）。

2-4．在图2-3所示35KV 单侧电源电网中，已知线路L1的最大负荷电流，电动机的自起动系数，电流互感器变比为200/5，在最小运行方式下，变压器低压侧三相短路归算至线路侧的短路电流max 189L I A ⋅=1.2ss K =(3)min 460k I A ⋅=，线路L1装有相间短路的过电流保护，采用两相星形两继电器式接线。

继电保护(距离保护)

增大，短路阻抗比正常时测量到的阻抗大大降低。
LINYI UNIVERSITY
二、测量阻抗及其与故障距离的关系
Um Zm = = z1 l k Im Z set = z1 l set
♣ 距离保护反应的信息量测量阻抗在故障前后变化比电流变化大，因而比反应单一物理量的电流保护灵敏度高。 ♣ 距离保护的实质是用整定阻抗 Zset 与被保护线路的测量阻抗 Zm 比较：当短路点在保护范围以内时，Zm<Zset，保护动作；当短路点在保护范围以外时，Zm>Zset时，保护不动作。因此，距离保护又称低阻抗保护。
m
当短路点距保护安装处近时，测量阻抗小，动作时间短；当短路点距保护安装处远时，测量阻抗增加，动作时间增长；可以保证有选择性地切除故障线路。
LINYI UNIVERSITY
二、测量阻抗及其与故障距离的关系
♣ 电力系统正常运行时，Um近似为额定电压，Im为负荷电流， Zm 为负荷阻抗。负荷阻抗的量值较大，其阻抗角为数值较小的功率因数角，阻抗性质以电阻性为主。 ♣ 当线路故障时，Um=Uk，Im=Ik，Zm为保护安装处到短路点的短路阻抗；短路以后，保护安装处母线电压下降、电流
LINYI UNIVERSITY
三、三相系统中测量电压和测量电流的选取
U A = U kA + (I A + K3I 0 )z1 l k U B = U kB + (I B + K3I 0 )z1 lk U = U + (I + K3I )z l kC C 0 1 k C
单相接地短路（以A相接地为例）
用来防止电力系统发生振荡时距离保护的误动作。在正常运行或系统
发生振荡时，将保护闭锁；当系统发生短路时，解除闭锁开放保护。

电力系统继电保护原理考试题型复习知识点及例题

电⼒系统继电保护原理考试题型复习知识点及例题2008级《电⼒系统继电保护原理》考试题型及复习题第⼀部分：考试题型分布（1）单选题（10分）：1分×10题（2）多选题（10分）：2分×5题（3）判断改错题（10分）：2分×5题（4）简答题（20分）：5分×4题（5）分析题（20分）：3题（6）计算题（30分）：3题。

第⼆部分：各章复习题第⼀章知识点：1）继电保护装置及其基本任务（故障、不正常运⾏状态、动作于断路器跳闸、动作于信号）2）继电保护装置的原理结构（测量、逻辑、执⾏）3）保护四性的内容，理解何为保护四性例题：1.如下图，线路AB、BC配置了三段式保护，试说明：（1）线路AB的主保护的保护范围，近后备、远后备保护的最⼩保护范围；（2）如果母线B故障（k点）由线路保护切除，是由哪个保护动作切除的，是瞬时切除还是带时限切除；（3）基于上图，设定⼀个故障点及保护动作案例，说明保护⾮选择性切除故障的情况。

第⼆章知识点：1）继电特性和返回系数2）微机保护装置硬件组成3）采样定理、频率混叠、前置低通滤波器4）微机保护软件功能模块的构成例题：1.什么是继电器的返回系数？返回系数都是⼩于1的吗？2.举例说明哪些继电器是过量动作的，哪些继电器是⽋量动作的？3.微机保护装置硬件系统由哪五部分组成？分别起什么作⽤？4.微机保护的软件⼀般由哪些功能模块构成？5.如何选择微机保护的采样率？说明低通滤波器设计与采样率选择之间的关系。

第三章知识点：1）三段式相间电流保护的基本原理与构成、整定原则、应⽤评价及其整定计算，掌握整定计算过程中分⽀系数的计算与引⼊2）瞬时电流速断保护的保护范围3）电流保护的接线⽅式及其应⽤场合4）低电压保护的优缺点5）功率⽅向元件，0°接线和90°接线，电压死区6）半周积分算法和全波傅⽴叶算法例题：1.试对保护1进⾏电流Ⅰ、Ⅱ、Ⅲ段的整定计算（线路阻抗0.4Ω/km，电流Ⅰ、Ⅱ、Ⅲ段的可靠系数分别是1.3、1.1、1.2，返回系数0.85，⾃起动系数1。

电力系统继电保护原理习题

电力系统继电保护原理习题第一章绪论1、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：主保护是一次保护，当发生故障时瞬时动作；后备保护是在主保护不动作时再动作，一般有延时来判断主保护动作与否，它包括近后备和远后备。

远后备保护是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。

近后备保护是当主保护拒动时，由本电力设备或线路的另一套保护来实现的后备的保护；当断路器拒动时，由断路器失灵保护来实现后备保护2 、说明对电力系统继电保护有那些基本要求。

答：可靠性（安全性和信赖幸），速动性，灵敏性和选择性。

3、简要说明继电保护装置的一般构成以及各部分的作用。

4、针对下图系统，分别在D1、D2、D3点故障时说明按选择性的要求哪些保护应动作跳闸。

第二章电网的电流保护1、分析电流保护中各段如何保证选择性？各段的保护范围如何，与哪些因素有关？2、什么是继电器的返回系数，增量动作继电器、欠量动作继电器的返回系数有什么区别？3、在图示网络中，试分析断路器1DL 、4DL 和9DL 保护的最大和最小运行方式。

4、在图所示网络中，线路AB 电源端装有三段式电流保护，线路BC 装有二段式电流保护，均采用不完全星形接线方式，系数参数如图所示，线路AB 和BC 的最大负荷电流分别为2.3A 和2A ，线路BC 的过电流保护动作时限为3S ，负荷自起动系数为1。

试计算：(1)、线路AB 和BC 各段电流继电器的动作电流set I 和时间继电器的动作时限set t 。

(2)、求出无时限电流速断的保护范围和校验Ⅱ、Ⅲ段的灵敏度。

（1.1,2.1===IIIrel II rel I rel K K K ）5、如图所示，对保护1进行三段式相间电流保护的整定计算。

3.11=relK ，1.12=rel K ，2.13=rel K ，85.0=re K ，5.1=ss K ，线路阻抗为0.4Ω/km ，阻抗角为700，AB 线最大负荷电流为170A 。

电力系统继电保护习题及其解答(2)

• 1、在继电保护整定计算中，通常要考虑系统的最大、最小两种极端运行方式。 • 2、中性点不接地系统，构成接地保护常见方式有：零序电流保护、绝缘监视装置、零序电流方向保护。 • 3、电流继电器面板上的定值把手放在2.4A 位置上, 当继电器线圈采用并联时继电器动作电流为4.8A, 当继电器线圈采用串联时继电器动作电流为2.4A. • 4、在全阻抗继电器、方向阻抗继电器和偏移特性的阻抗继电器中，过渡电阻对____方向阻抗继电器_的影响最大。 • 5、线路的相差高频保护是通过比较线路两侧电流___相位_ 而构成的, 因此当线路内部故障时收讯机收到的是间断角为180º 的___ 信号, 外部故障时收到的是连续的信号__ 信号。 • 6、瓦斯保护的测量元件是____瓦斯______ 继电器, 当其上触点闭合时发出___轻瓦斯___ 信号, 当下触点闭合时发出_____重瓦斯 ______ 信号, 并作用于___跳闸______。 • 7、高频通道的工作方式有载波通道、微波通道和光纤通道三种。 • 8、对于中性点侧没有6个引出端子的发电机，定子匝间短路保护是采用利用零序电压原理的匝间短路保护。 • 9、发电机横差保护反映发电机_______匝间__ 短路, 发电机纵差保护反映发电机____相间_____ 短路, 这两套保护___不能_ 互相代替。 • 10、差动保护因变压器各侧电流互感器型号不同而产生不平衡电流，解决办法是引入同型系数以增大动作电流。

电力系统继电保护计算题

电⼒系统继电保护计算题三、分析计算题3在图1所⽰⽹络中的AB 、BC 、BD 、DE 上均装设了三段式电流保护；保护均采⽤了三相完全星形接法；线路AB 的最⼤负荷电流为200A ，负荷⾃启动系数 1.5ss K =， 1.25I rel K =， 1.15II rel K =， 1.2IIIrelK =，0.85re K =，0.5t s ?=；变压器采⽤了⽆时限差动保护；其它参数如图所⽰。

图中各电抗值均已归算⾄115kV 。

试计算AB 线路各段保护的启动电流和动作时限，并校验II 、III 段的灵敏度。

图1 系统接线图图2系统接线图3答：（1）短路电流计算。

选取图3中的1K 、2K 、3K 点作为计算点。

图3三相短路计算结果如表1所⽰。

表1 三相短路计算结果（2）电流保护I 段(3).1 1.max 1.25 1.795 2.244(kA)I I set rel K I K I ==?B ，10()I t s =（3）电流保护II 段(3).3 2.max 1.25 1.253 1.566(kA)I I set rel K I K I ==?B ，.1.3 1.15 1.566 1.801(kA)II II I set rel set I K I ==?B灵敏度校验：(2)(3)1.min1.min 1.438(kA)K K I==，(2)1.min .1.11.4380.7981.801IIK sen IIset I K I ==B ，不满⾜要求。

与保护3的II 段相配合：保护3的II 段按可伸⼊变压器⽽不伸出变压器整定。

(3).3 3.max 1.150.4990.574(kA)II II set rel K I K I ==?B ，.1.3 1.150.5740.660(kA)II II IIset rel set I K I ==?B灵敏度校验：(2)1.min .1.11.4382.1790.660IIK sen IIset I KI ==B ，满⾜要求。

电力系统继电保护习题与解答

4. 计算题：如图所示电网中线路AB及BC均装有三
段式距离保护（第Ⅲ段采用全阻抗继电器），试整定计算保护1各段的动作阻抗ZDZ，并进行灵敏度校验（若灵敏度不满足要求，不要求采取措
施）。第Ⅲ段灵敏度校验按近后备进行校验。设线路AB长L=60km,线路阻抗按0.4Ω/km计算，KKI =0.85, II 段KKII =0.8, III 段 KKIII = 1.25, Kh = 1.15, Kzq = 2.5,相邻线路BC考虑分支影响后的动作阻抗 Kfz Z I DZ.3=12.6Ω, Zfh.min=220Ω
11、（ X）限时电流速断保护能保护线路全长。
12、（ √ ）变压器在空载合闸时往往会产生励磁涌流。
13、（ X
）双侧电源辐射形电网，为保证选择性，各保护均
需装设方向元件。
14、（ √）动作阻抗为直径的园是方向阻抗继电器。
零序电压原理的匝间短路保护。 • 9、发电机横差保护反映发电机_______匝间__ 短路, 发电机纵差
保护反映发电机____相间_____ 短路, 这两套保护___不能_ 互相代替。 • 10、差动保护因变压器各侧电流互感器型号不同而产生不平衡电流，解决办法是引入同型系数以增大动作电流。
KD1 KD2 KD3
解：原理：流进差动继电器的电流为：IK=I1-I2；变压器正常运行和外部短路时：IK=I1-I2=0，差动继电电器源时KD）不或动IK作=2。I1变（压双器侧内电部源短时路）时，：差I动K=继I1（电单器侧 KD动作。
1、（ X ）某些情况快速性与选择性有矛盾时，应在满足快速性的情况下，尽可能做到选择性。
