柜式七氟丙烷系统设计计算
七氟丙烷灭火系统计算
国标设计规范部分条文七氟丙烷灭火系统1.1.1 七氟丙烷灭火系统的灭火设计浓度不应小于灭火浓度的1.3倍，惰化设计浓度不应小于惰化浓度的1.1倍。
1.1.2 固体表面火灾的灭火浓度为5.8%，其它灭火浓度可按本规范附录A 中附表A-1的规定取值，惰化浓度可按本规范附录A 中附表A-2的规定取值。
本规范附录A 中未列出的，应经试验确定。
1.1.3 图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用10%。
1.1.4 油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度宜采用9%。
1.1.5 通讯机房和电子计算机房等防护区，灭火设计浓度宜采用8%。
1.1.6 防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。
1.1.7 在通讯机房和电子计算机房等防护区，设计喷放时间不应大于8s ；在其它防护区，设计喷放时间不应大于10s 。
1.1.8 灭火浸渍时间应符合下列规定：1 木材、纸张、织物等固体表面火灾，宜采用20 min ；2 通讯机房、电子计算机房内的电气设备火灾，应采用5 min ；3 其它固体表面火灾，宜采用10 min ；4 气体和液体火灾，不应小于1 min 。
1.1.9 七氟丙烷灭火系统应采用氮气增压输送。
氮气的含水量不应大于0.006%。
储存容器的增压压力宜分为三级，并应符合下列规定：1 一级 2.5+0.1MPa(表压)；2 二级 4.2+0.1MPa(表压)；3 三级 5.6+0.1MPa(表压)。
1.1.10 七氟丙烷单位容积的充装量应符合下列规定：1 一级增压储存容器，不应大于1120kg/m 3；2 二级增压焊接结构储存容器，不应大于950kg/m 3；3 二级增压无缝结构储存容器，不应大于1120kg/m 3；4 三级增压储存容器，不应大于1080kg/m 3。
1.1.11 管网的管道内容积，不应大于流经该管网的七氟丙烷储存量体积的80%。
1.1.12 管网布置宜设计为均衡系统，并应符合下列规定：1 喷头设计流量应相等；2 管网的第1分流点至各喷头的管道阻力损失，其相互间的最大差值不应大于20%。
七氟丙烷计算
七氟丙烷设计计算：•FM-200,IG5411、两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。
2、灭火系统的灭火剂储量应为防护区的灭火设计用量、储存容器内的灭火剂剩余量和管网内的灭火剂剩余量之和。
3、灭火系统的储存装置72小时内不能重新充装恢复工作的，应按系统原储存量的100％设置备用量。
4、灭火系统的设计温度应采用20℃。
5、同一集流管上的储存容器，其规格、充压压力和充装量应相同。
6、同一防护区，当设计两套或三套管网时，集流管可分别设置，系统启动装置必须共用。
各管网上喷头流量均应按同一灭火设计浓度、同一喷放时间进行设计。
7、管网上不应采用四通管件进行分流。
8、喷头的保护高度和半径，应符合下列规定：1）最大保护高度不宜大于6.5m；2）最小保护高度不宜小于0.3m；3）喷头安装高度小于1.5m时，保护半径不宜大于4.5m；4）喷头安装高度不小于1.5m时，保护半径不应大于7.5m。
9、喷头宜贴近防护区顶面安装，距顶面的最大距离不宜大于0.5m。
10、一个防护区设置的预制灭火系统，其装置数量不宜超过10台。
多于一台时，必须能同时启动，其动作响应时差不应大于2s。
11、防护区的划分应符合下列规定：1）防护区宜以单个封闭空间划分；同一区间的吊顶层和地板下需同时保护时，可合为一个防护区。
2）采用管网灭火系统时，一个防护区的面积不宜大于800m2，且容积不宜大于3600m3；3）采用预制灭火系统时，一个防护区的面积不宜大于500m2，且容积不宜大于1600m3。
12、防护区围护结构及门窗的耐火极限均不宜低于0.5h；吊顶的耐火极限不宜低于0.25h。
13、防护区的最低环境温度不应低于－10℃。
1、设计浓度要求：1）七氟丙烷灭火系统的灭火设计浓度不应小于灭火浓度的1.3倍，惰化设计浓度不应小于惰化浓度的1.1倍。
2）防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。
柜式七氟丙烷-气体灭火系统-安装与施工-方案
柜式七氟丙烷-气体灭火系统-安装与施工-方案柜式七氟丙烷气体灭火系统设计与施工方案1、系统简介无管网自动灭火装置是气体灭火技术应用之一，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁，火灾时能自动启动喷放灭火剂的灭火装置。
喷射时间短，灭火速度快。
启动方式为自动控制、手动电气控制二种。
自动控制、手动电气控制可进行切换。
一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制。
当自动控制和手动电气控制不能执行时，应采用机械应急手动控制。
感温探测器感烟探测器柜式灭火装置喷嘴自动报警灭火控制器声光报警器放气指示灯紧急启动停止按钮接消防控制室防护区警铃防护区单瓶组安装示意图柜式灭火装置不用设置专用的储瓶间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可以保护较大的防护区。
当建筑物内无法设置专用的储瓶间，或虽然有储存间，但输送距离较远，不能满足工程设计要求，或防护区内不便安装系统管网时，可使用本装置。
2、设计方案省监狱管理局机房面积52平方米，房间高度3.6米。
根据GB50370-2005《气体灭火系统设计规范》设计浓度为8%。
药剂用量计算公式： 计算公式：)100(11C C S V K W -⋅=其中：W —— 灭火设计用量或惰化设计用量（kg ）K —— 海拔高度修正系数V —— 防护区的净容积（m ³）S —— 灭火剂过热蒸汽在101KPa 大气压和防护区最低环境温度下的比容（m³/kg ），按公式计算：S=0.1269+0.000513·T ，T 为防护区内最低环境温度（℃）C1 —— 灭火设计浓度或惰化设计浓度（%），按表A 中的规定取值泄压面积计算公式： 计算公式：f xx P Q F 15.0=其中：Fx —— 泄压口面积（m ²）Qx —— 灭火剂在防护区的平均喷放速率（Kg/s ）根据计算结果如下：根据计算，选择2套GQQ90-PL装置，每套装置充装药剂60公斤。
柜式七氟丙烷灭火装置设计计算书
0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000
0.2796 0.0002 0.0002 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000
高程压头 设计规范的 过程中点容 损失 3.3.11判断 器内压力
管道型号 ￠27× ￠33.45× ￠44.25× ￠44.85× ￠46.05× ￠57.60× ￠58.90× ￠51.154× ￠61.400× ￠61.608×
7.0
管道容积 3.14E-04 4.91E-04 8.04E-04 1.26E-03 1.96E-03 3.32E-03 5.02E-03 7.85E-03 1.23E-02 1.77E-02
五 、
上述计算参数及结果汇总：
喷放时间 防护区净容积 设计用量
10
2000
1406.99
(t)S
(V)m3
(W)Kg
瓶组数量 12
(n)瓶组
确定充装率 997.91
(η)㎏/m3
系统存储量 1436.99 (W0)Kg
六 、
过路参数计算：
管段
管段名称
平均流量
小 径
大 径
初选管径 喷嘴标志 管道容积
0~1 1~2 2~3 3~4 4~5 5~6 6~7 7~8 8~9
瓶组容积
出流管通 径
当量长度
40
32.00 12.00
70
32.00 11.77
90
40.00 10.75
120
40.00 16.68
容器阀型 号
QRF40/68
/
设计：
机房柜式七氟丙烷灭火系统方案
机房柜式七氟丙烷灭火系统方案机房是现代社会不可或缺的重要设施，它承载着大量的计算机和通信设备，对于保障信息的安全和正常运行至关重要。
然而，机房会存在一些潜在的危险，比如电气设备故障、短路、过载等，这些都有可能引发火灾。
因此，机房需要安装有效的灭火系统，七氟丙烷灭火系统是一种常见的方案。
七氟丙烷灭火系统是一种基于气体灭火原理的灭火系统，它的工作原理是通过释放七氟丙烷气体来抑制火源的燃烧。
七氟丙烷具有多种优点，如灭火速度快、不留残留物、对人体安全等，因此被广泛应用于机房的灭火系统中。
在确定机房柜式七氟丙烷灭火系统方案时，需要考虑以下几个方面：1.系统设计：根据机房的具体情况和灭火需求，设计灭火系统的布局和管网，确定气瓶和喷嘴的数量和位置。
机房柜式七氟丙烷灭火系统通常采用自动控制，可以通过火灾报警装置或手动启动装置触发。
同时，需要考虑设置火灾报警系统和联动设备，如烟感、温感等传感器，用来监测机房内的火灾情况，并联动触发灭火系统。
2.气瓶容量：根据机房的大小和火灾风险，确定七氟丙烷灭火系统所需的气瓶容量。
一般来说，机房柜式七氟丙烷灭火系统的气瓶容量一般为8L或10L，可以根据需要调整。
气瓶应当具备一定的储存压力，以确保在释放七氟丙烷时能够形成足够的压力。
3.系统的监测和维护：机房柜式七氟丙烷灭火系统应当配备监测和维护设备，以确保系统的正常运行。
监测设备可以监测气瓶压力和管道连接情况，及时发现问题并采取相应的措施。
维护设备可以对灭火系统进行定期检查和维护，包括检查气瓶压力、更换损坏的喷嘴、清洁管道等工作。
4.人员培训和演练：机房的工作人员应当接受相应的培训，了解七氟丙烷灭火系统的工作原理、操作流程和安全注意事项。
定期进行消防演练，提高人员的应急反应能力和灭火技术水平。
总之，机房柜式七氟丙烷灭火系统是一种高效、安全的灭火方案，它可以快速、有效地抑制机房内的火灾，并且不会对设备和人员造成损害。
但是，机房灭火方案应当根据机房的具体情况和需求进行设计，并且配备相应的监测和维护设备，以确保系统的正常运行。

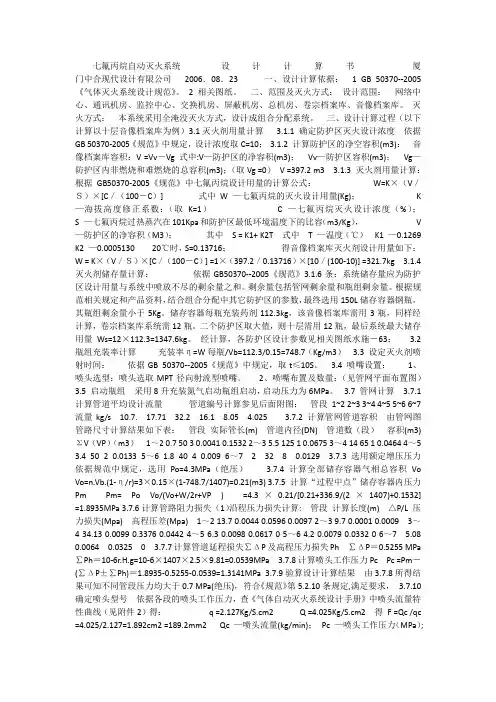

七氟丙烷灭火系统设计计算书
七氟丙烷自动灭火系统设计计算书厦门中合现代设计有限公司2006．08．23 一、设计计算依据： 1 GB 50370--2005《气体灭火系统设计规范》。
2 相关图纸。
二、范围及灭火方式：设计范围：网络中心、通讯机房、监控中心、交换机房、屏蔽机房、总机房、卷宗档案库、音像档案库。
灭火方式：本系统采用全淹没灭火方式，设计成组合分配系统。
三、设计计算过程（以下计算以十层音像档案库为例）3.1灭火剂用量计算 3.1.1 确定防护区灭火设计浓度依据GB 50370-2005《规范》中规定，设计浓度取C=10；3.1.2 计算防护区的净空容积(m3)：音像档案库容积：V =Vv－Vg 式中:V—防护区的净容积(m3)；Vv—防护区容积(m3)；Vg—防护区内非燃烧和难燃烧的总容积(m3)；（取Vg =0）V =397.2 m3 3.1.3 灭火剂用量计算：根据GB50370-2005《规范》中七氟丙烷设计用量的计算公式：W=K×（V／Ｓ）×[C／（100－C）] 式中W —七氟丙烷的灭火设计用量(Kg)；K —海拔高度修正系数；（取K=1） C —七氟丙烷灭火设计浓度（%）；S —七氟丙烷过热蒸汽在101Kpa和防护区最低环境温度下的比容（m3/Kg），V —防护区的净容积（M3）；其中S = K1+ K2T 式中T —温度（℃）K1 —0.1269 K2 —0.0005130 20℃时，S=0.13716；得音像档案库灭火剂设计用量如下：W = K×（V／Ｓ）×[C／（100－C）] =1×（397.2／0.13716）×[10／(100-10)] =321.7kg 3.1.4 灭火剂储存量计算：依据GB50370--2005《规范》3.1.6条：系统储存量应为防护区设计用量与系统中喷放不尽的剩余量之和。
剩余量包括管网剩余量和瓶组剩余量。
根据规范相关规定和产品资料，结合组合分配中其它防护区的参数，最终选用150L储存容器钢瓶，其瓶组剩余量小于5Kg。
七佛丙烷计算公式
七佛丙烷计算公式
七氟丙烷（HFC-227ea）灭火剂的计算公式用于确定其在特定防护区内的设计用量，以确保在火灾发生时能够迅速有效地抑制火势。
根据GB50370-2005《气体灭火系统设计规范》中的相关规定，七氟丙烷灭火剂的设计用量计算主要涉及以下几个参数：公式如下：C1×S×V/100其中，
W是灭火设计用量或惰化设计用量（单位：kg）。
C1是灭火设计浓度或惰化设计浓度（单位：%）。
S是七氟丙烷灭火剂在101kPa大气压和防护区最低环境温度下的质量体积比，即每公斤七氟丙烷所占的体积（单位：m³/kg）。
V是防护区净容积（单位：m³）。
K是海拔高度修正系数，当安装地点海拔较高时需要对设计用量进行修正。
在实际应用中，还需考虑其他因素如保护区的特性、火源类型等因素，并结合相关国家规范和行业标准进行精确计算。
同时，计算过程中应确保已知各项参数的准确性。
七氟丙烷柜式灭火装置用量计算书
用量计算书一、设计计算依据：《气体灭火系统设计规范》GB50370-2005二、设计范围：弱电总机房。
三、选用灭火方式：选用工作压力2.5MPa七氟丙烷无管网柜式灭火装置，实行全淹没灭火。
四、设计计算过程：（一）灭火剂用量计算：（1）依据《气体灭火系统设计规范》GB50370-2005中规定，弱电总机房设计浓度取C=8%。
（2）防护区的容积（m3）弱电总机房：V =457.41m3 ；（3）灭火剂用量计算：根据《气体灭火系统设计规范》GB50370-2005中七氟丙烷设计用量的计算公式：W=k×(V/S)×[C/(100-C)]式中W——七氟丙烷的灭火设计用量（Kg）K——海拔高度修正系数（取K=1）C——七氟丙烷灭火设计浓度（%）S——七氟丙烷过热蒸汽在101Kpa和预防区最低环境温度下的比容（m3/Kg）V——防护区的净容积（m3）其中S=K1+K2×T式中 T ——温度（℃）K1——0.1269K2——0.0005130 20℃时，S=0.13716依据上式计算得出灭火剂用量：W = k ×(V/S)×[C/(100-C)]=1×(457.41/0.13716)×[8/(100-8)]≈290Kg（4）灭火剂储存量计算：依据《气体灭火系统设计规范》GB50370-20054.2.3条：系统储存量应为防护区设计用量与系统中喷放不尽的剩余量之和。
剩余量包括瓶组剩余量。
W ≈290Kg ，选用GQQ150/ 2.5柜式七氟丙烷柜式灭火装置2套。
GQQ150/2.5柜式七氟丙烷柜式灭火装置剩余量为5Kg ，则每瓶组充装量约等于150Kg ，则实际储存用量W 0=300Kg 。
（二） 防护区的泄压口面积，按下式计算:F x =0.15f xP Q式中Fx — 泄压口面积(m 2);x Q — 灭 火 剂在防护区的平均喷放速率(kg/s);本工程喷入防护区的药剂量为290kg ，喷放时间为8S.f P — 围 护 结构承受内压的允许压强(Pa)，气体灭火防护区围 护 结构承受内压不低于1200 Pa ，本工程采用1200 Pa 。
(七氟丙烷)气体消防设计用量计算
（七氟丙烷）气体消防设计用量计算一概述 (2)二防护区的基本参数： (4)三设计用且计算： (5)四小结： (6)五结论： (7)一概述众所周知，在消防领域最广泛的灭火剂就是水。
随着国家建设的迅速，大批和民用建筑尤其是高层建筑的不断涌现，更随着高的发展，设备对灭火剂的要求越来越高，对于扑灭可燃气体、可燃液体、电器火灾以及机房、重要文物档案库、通信广播机房、微波机房等不可式不宜用水灭火的火灾，气体消防作为最有效最干净的灭火手段，日益受到重视。
其中，《建筑设计防火规范）（GBJ16一87）和（高层民用建筑设计防火规范）（GBJ50045--95）已明确规定了应设置气体灭火系统的场所。
可见，气体消防系统在各类灭火系统中占有很重要的地位。
20世纪以来相继出现了卤代烷及其替代灭火系统和二氧化碳灭火系统。
由于我国已加入了蒙特利尔环境保护公约，卤代烷已被消防部门限制使用。
所以，的气体灭火系统主要有卤代烷替代灭火系统和二氧化碳灭火系统，它们具有灭火迅速、不导电、不污染被保护体的特点，但由于二氧化碳灭火系统本身具有窒息性（即降低空间的含氧量）和冷却作用，因而有较大的副作用，其最小灭火设计浓度为34％，超过了人的致死浓度，对人体危害大，不宜用于经常有人停留的场所：而且二氧化碳使用钢瓶数量多，储存空间要求很大，浪费了大量空间。
二氧化碳灭火系统在喷放时造成的冷却作用容易产生雾化，冷凝现象，使得设备特别是计算机和玻璃产品遭受损坏。
灭火时气体喷放时间需60秒以上，相对灭火时间较长，由于这些缺点，限制了二氧化碳灭火系统的使用场所。
FM200（七氟丙烷）气体消防克服了前述的不足之处，已被广泛使用。
公安部于20011年8月1日发布了公消［2001］217号（关于进一步加强哈龙替代品及其技术管理的通知》，通知中第一推荐M200（七氟丙烷）气体自动灭火系统属于全淹没系统，可队扑灭A，B，C类和电器火灾，可用于保护经常有人的场所。
FM200是碳、氟和氢的化合物，分子式为CF3CHFCF3，密度比空气大六倍，以化学和物理机理相结合进行灭火，不会氧的含量，它是一种无色、无味、不导电、无二次污染的灭火剂。
127(七氟丙烷)气体消防设计用量计算
（七氟丙烷）气体消防设计用量计算一概述 (2)二防护区的基本参数： (4)三设计用且计算： (5)四小结： (7)五结论： (8)一概述众所周知，在消防领域最广泛的灭火剂就是水。
随着国家建设的迅速，大批和民用建筑尤其是高层建筑的不断涌现，更随着高的发展，设备对灭火剂的要求越来越高，对于扑灭可燃气体、可燃液体、电器火灾以及机房、重要文物档案库、通信广播机房、微波机房等不可式不宜用水灭火的火灾，气体消防作为最有效最干净的灭火手段，日益受到重视。
其中，《建筑设计防火规范）（GBJ16一87）和（高层民用建筑设计防火规范）（GBJ50045--95）已明确规定了应设置气体灭火系统的场所。
可见，气体消防系统在各类灭火系统中占有很重要的地位。
20世纪以来相继出现了卤代烷及其替代灭火系统和二氧化碳灭火系统。
由于我国已加入了蒙特利尔环境保护公约，卤代烷已被消防部门限制使用。
所以，的气体灭火系统主要有卤代烷替代灭火系统和二氧化碳灭火系统，它们具有灭火迅速、不导电、不污染被保护体的特点，但由于二氧化碳灭火系统本身具有窒息性（即降低空间的含氧量）和冷却作用，因而有较大的副作用，其最小灭火设计浓度为34％，超过了人的致死浓度，对人体危害大，不宜用于经常有人停留的场所：而且二氧化碳使用钢瓶数量多，储存空间要求很大，浪费了大量空间。
二氧化碳灭火系统在喷放时造成的冷却作用容易产生雾化，冷凝现象，使得设备特别是计算机和玻璃产品遭受损坏。
灭火时气体喷放时间需60秒以上，相对灭火时间较长，由于这些缺点，限制了二氧化碳灭火系统的使用场所。
FM200（七氟丙烷）气体消防克服了前述的不足之处，已被广泛使用。
公安部于20011年8月1日发布了公消［2001］217号（关于进一步加强哈龙替代品及其技术管理的通知》，通知中第一推荐M200（七氟丙烷）气体自动灭火系统属于全淹没系统，可队扑灭A，B，C类和电器火灾，可用于保护经常有人的场所。
FM200是碳、氟和氢的化合物，分子式为CF3CHFCF3，密度比空气大六倍，以化学和物理机理相结合进行灭火，不会氧的含量，它是一种无色、无味、不导电、无二次污染的灭火剂。
系统一七氟丙烷计算书
七氟丙烷自动灭火系统设计计算书世纪凯旋SHIJIKAIXUAN芜湖世纪凯旋消防设备有限公司系统一一、七氟丙烷气体灭火设计计算书因为组合分配系统的压力损失是最远保护区所计算出的，所以我们只需计算机房管网系统的设计能否满足规范要求即可。
二、计算依据：GB50370-2005《气体灭火系统设计规范》三、设计条件：应用方式：全淹没四、确定防护区的容积：保护区数据：保护区面积为65.50m2，层高为4.1m五、设计用量：(1)确定灭火设计浓度：依据《气体灭火系统设计规范》中规定：UPS配电室\电池室七氟丙烷的灭火剂设计浓度取C1=8%。
(2)保护区实际容积：V1=65.50*4.1=268.55(m3)(3)计算灭火剂设计用量：依据《气体灭火系统设计规范》中规定:环境温度T=20℃；海拔高度修正系数：K=1S=K1+K2×T=0.1269+0.000513×20=0.13716(m³/Kg)；V C 1式中W = K · · 0.13716 (100 - C 1 )W —— 灭火设计用量或惰化设计用量(kg)；C 1 —— 灭火设计浓度或惰化设计浓度(%)；S —— 灭火剂过热蒸汽在 101KPa 大气压和防护区最低环境温度下的比容(m 3/kg)；V —— 防护区的净容积(m 3)；K —— 海拔高度修正系数，可按本规范附录 B 的规定取值。
计算得防护区的七氟丙烷设计用量：KW=170.26 kg（4）设计灭火剂喷放时间和浸渍时间：依据《气体灭火系统设计规范》中规定，取喷放时间 t=8s,灭火浸渍时间 T=5min 。
(5)系统管网图（见平面图）系统设计与管网计算：（6）系统管道平均设计流量：W 1=170.26 kgn 1=3(a)主管道： Q W1=W 1/t Q W1=21.2825（kg/s ）(b)储瓶出流管：Q p1= Q W1/ n 1Q p1=5.32（kg/s ）(7)管网各段管道内径：以管道平均设计流量，依据《气体灭火系统设计规范》选取：DNa 1=50(mm)DNa2=40(mm)DNa3=32(mm)(8)计算储瓶充装率：（a）储瓶内剩余量△W1=n×3△W2=0(b)系统储存量：计算储存量：W0=W△1+W1+△W2W0=223.50kg充装率：Vb=0.09(m3)n1=3η=W0/(n×Vb)=223.50/0.09×3=827.777778㎏/m³（9）计算管网管道内容积Vp：依照管网平面图：Vp1=36×0.0019625+4.8×0.001256+10.8×0.00080384Vp1=0.085360272(m3)（10）选用储瓶增压压力：依据《气体灭火系统设计规范》规定，选用Po=4.3Map(绝压)（11）计算全部储瓶气相总容积：n1=3γ=1407V1=n1×Vb×(1-η/γ)=3×0.09×(1-827.777778/1407)=0.111151386m³（12）计算“过程中点”储瓶内压力Pm1:依据《气体灭火系统设计规范》中公式（5.2.5）：Pm1=4.3×0.111151386/0.111151386+170.26/2×1407+0.085360272Pm1=1.85961358(绝压)（13）计算管路阻力损失：a-b段：以Qp1=21.2825（kg/s）以及DNa1=50(mm)根据规范公式计算得：（⊿P/L）ab=0.0159460085(Map)Lab=36m⊿Pab=0.0159460085×36⊿Pab=0.574056306(Map)b-c段：以Qp1=10.64125（kg/s）以及DNa2=40(mm)根据规范公式计算得：（⊿P/L）bc=0.012845369(Map)Lbc=4.8⊿Pbc=0.012845369×4.8⊿Pbc=0.0616577712(Map)c-d段：以Qp1=5.32（kg/s）以及DNa3=32(mm)根据规范公式计算得：（⊿P/L）cd=0.010*******(Map)Lcd=10.8m⊿Pcd=0.010*******×10.8⊿Pcd=0.111924294(Map)根据上述计算，该区管路总损失为：∑△P1=⊿Pab+⊿Pbc+⊿Pcd∑△P1=0.747638371(Map)(14)计算高程压头：（喷头高度相对“过程中点”储瓶液面的位差）H=3(m)重力加速度g=9.81m/s2γ=1.407×103Ph=10-6×γ×H×g Ph=0.04140801(Map)(15)计算喷头工作压力：依据《气体灭火系统设计规范》中5.2.8公式：Pc1=Pm1-(∑⊿P1±Ph)＝1.85961358-0.747638371-0.04140801Pc1=1.0705672(Map绝压)(16)验算设计计算结果：依据本规范的规定，应满足下列条件：Pc1≥0.7(Map绝压)Pc1≥Pm1/2=0.92980679(Map绝压)皆满足，合格。
机房七氟丙烷气体灭火用量设计计算
1、七
防
备注据实填写
海拔010001、据实填写；
2、若采用架空静电地板，则地板下方和地板上为两个防护区
修正系数
1
0.885
参考附录一据实填写
参考附录三
机房内不大于8秒；其它区域不大于10秒
设计规范规定：不宜低于1200Pa
的存量确定
附录四：泄压口面积计算
间的吊顶和地板下需同时保护时，可合为一个防护区大于800m2；容积不宜大于3600m3大于500m2；容积不宜大于1600m3高的2/3以上
算。
如70L的瓶子，可以装70*0.95=66.5kg
附一：海拔修正系数附二：防护区灭火气体设计用量计
附录三：灭火剂设计浓度
、70、90、100、120、150几种规格存容器，不应大于1120kg/m³
增压焊接结构储存容器，不应大于950kg/m³增压无缝结构储存容器，不应大于1120kg/m³增压储存容器，不应大于1080kg/m³
1500200025003000350040004500
0.830.7850.7350.690.650.610.565用量计算公式。
FM200七氟丙烷气体灭火系统设计计算表(GB50370-2005)可修改版
7.3 12
七、 喷放过程中点的压力： 管道内容积 七氟丙烷密度 瓶组总体积 气相总体积 喷嘴高度相对储存瓶 组内液面的位差 0.42 1.5 0.0000 1407 1.44 (Vp)m
3
重力加速度 9.8 (g)m/s
2
高程压头 损失 0.0207 (Ph)MPa
设计规范的 过程中点容 3.3.11判断 器内压力 合格 1.187 / (Pm)MPa 瓶组容积 单瓶组残余量 2.00 Kg 2.00 Kg 2.50 Kg 2.50 Kg
￠48×4.5 ￠114×6.0 ￠114×6.0 ￠114×6.0 ￠114×6.0 ￠89×5.5 ￠60×5.0 ￠114×6.0 ￠114×6.0
0 1 1 1 0 0 0 0 0
0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
管网剩余量 单瓶组残余量 系统存储量 确定充装率 0 (W2)Kg 2.50 (W1)Kg 1436.99 (W0)Kg 997.91 (η )㎏/m
3
11~ 18 20 ~29 31~54 56~140
五、 上述计算参数及结果汇总： 喷放时间 10 (t)S 防护区净容积 2000 (V)m3 设计用量 1406.99 (W)Kg 瓶组数量 12 (n)瓶组 确定充装率 997.91 (η )㎏/m3 系统存储量 1436.99 (W0)Kg
3
防护区编号： 120 /2.5MPa
★
三通当量长度/米 选择阀当量 弯头当量长 度/米 直通部分 侧通部分 长度/米 0.85 1.13 1.31 1.68 2.01 2.5 1.7 2.1 2.5 0.34 0.46 0.52 0.67 0.82 1.01 1.4 1.76 2.06 1.07 1.4 1.65 2.1 2.5 3.11 4.1 5.1 6.1 3 4 5 6 7.5 8.5 10.5 12 14
(柜式气体灭火装置)七氟丙烷系统设计计算(GB50370-2005)
40 100 100 100 100 80 50 100 100
4 0 0 0 0 0 0 0 0
0.001256 0.00785 0.00785 0.00785 0.00785 0.005024 0.0019625 0.00785 0.00785
￠48×4.5 ￠114×6.0 ￠114×6.0 ￠114×6.0 ￠114×6.0 ￠89×5.5 ￠60×5.0 ￠114×6.0 ￠114×6.0
泄压口面积 0.1019 2 (Fc)m
0 1 2 3 4 5 6 7 8 七、
~ ~ ~ ~ ~ ~ ~ ~ ~
1 2 3 4 5 6 7 8 9
出流管 集流管 主干管 主管 一分点到二分点 二分点到三分点 三分点到四分点 四分点到五分点 五分点到六分点
11.7686 11.7686 11.7686 11.7686 5.8843 2.9422 1.4711 0.7356 0.3678
八、
喷嘴工作压力及设计验算： 过程中点容器内压力 1.7474 (Pm)Mpa 系统试验参数： 系统最大工作压力 4.20 (50℃)MPa
高程压头损失 0.0207 (Ph)MPa
系统管网阻力损失 喷嘴出口压力 3.3.16.1条 0.2821 1.4446 合格 MPa (Pc)MPa /
九、
系统最小工作压力 2.00 (0℃)MPa
0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000
0.2817 0.0002 0.0002 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000
过程中点 设计规范的 容器内压 3.3.11判断 力 合格 1.7474 (Pm)MPa / 瓶组容积 40 70 90 120 单瓶组残余量 2.00 Kg 2.00 Kg 2.50 Kg 2.50 Kg
七氟丙烷灭火系统计算书
七氟丙烷灭火系统计算书1.已知保护区容积100m³,B类火的设计浓度为8.6％，A类火的设计浓度7.5％，20℃时蒸气比体积S为0.1373.2.（1）依据标准GA400-2002，计算出A、B类火的设计用量：根据公式：W=KV/S X C/100-C其中：K=1S=0.1373C A=7.5％X0.7692=5.8％C B =8.6%X0.7692=6.6%W A=100/0.1373 X 5.8/100-5.8=44.8(kg)W B=100/0.1373 X 6.6/100-6.6=51.5(kg)考虑到灭火剂瓶组存在剩余量及空间有实际泄露，灭A、B类火的实际储存量分别为56kg、65kg ,现各用一只90L储瓶。
（2）设定灭火剂喷放时间：t=8s（3）布置喷头及管路见系统图。
（4）计算主干管、支管的平均设计流量（以灭A类火为例）Q W =W/t=56/8=7kg/sQg1=Q W/2=3.5kg/s储存容器出流管流量Q P=56/8=7kg/s(5) 选定额定增压压力Po=4.2Mpa(6) 计算管道内容积。
第1段：V1=π（40/2)²X450X1/106=0.18dm³第2段：V2=π(50/2)²X(550+510+200+300)X1/106=3.06dm³第3段：V3＝π（40/2)²X(100+150+200+1960+2000)X1/106＝5.66dm³第4段：V4＝π(32/2)²X(1500+1500+200+200)X1/106＝0.87dm³V P＝V1+V+2V3+V4=9.77dm³(7)计算储瓶气相容积。
根据公式：V0=n·vp(1-η/γ)其中：n=1Vb=0.09m³η=52/90=0.578kg/L=578kg/m³γ=1407kg/m³V0 =0.09(1-578/1407)=0.05m³(8) 计算过程中点瓶内压力。
七氟丙烷灭火剂设计用量如何计算
根据《气体灭火系统设计规范》知：采用气体灭火系统保护的防护区，其灭火设计用量或惰化设计用量，应根据防护区内可燃物相应的灭火设计浓度或惰化设计浓度经计算确定。
七氟丙烷灭火系统广泛应用于数据机房、档案中心、变配电室、储能集装箱等不能用水灭火的重要区域。
海汐小编总结了下七氟丙烷灭火系统设计用量的计算方法如下：第一步：弄清楚该工程的防护区的净容积V是多少（m³）？第二步：根据您的工程类型确定灭火设计浓度C1（%）1、图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用10%。
2、油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度宜采用9%。
3、通讯机房和电子计算机房等防护区，灭火设计浓度宜采用8%。
说明：以上常见场所的灭火设计浓度的取值为现行气体灭火系统设计规范GB50370-2005中的推荐取值，其他情况下的灭火设计浓度请参考规范取值。
第三步：了解防护区的最低温度T是多少（℃），据此算出灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容S（m³/kg）第四步：查出您所在地区的海拔修正系数K，K值可根据规范GB50370-2005 附表查询。
第五步：把防护区容积V、灭火浓度C1、比容S、海拔修正系数K代入公式W即七氟丙烷的设计使用量。
举个例子某档案室长为11.5m，宽为9m，高为3m，最低环境温度为20℃，海拔高度不超过500m，采用柜式七氟丙烷气体灭火装置进行全淹没灭火，计算灭火剂的设计用量。
1）防护区容积V=11.5x9x3=310.5m³；2）档案室灭火设计浓度C1=10；3）查表得海拔修正系数K=1；4）灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容S=0.1269+0.000513T=0.1269+0.000513x20=0.137165）灭火剂灭火设计用量温馨提示：在一般情况（指最低温度为20℃，海拔高度不超过1km）下，公式里的K值取1、S取0.13716即可。
七氟丙烷灭火装置设计计算
七氟丙烷灭火装置设计计算一、设计计算依据《气体灭火系统设计规范》GB50370-2005二、灭火方式选用工作压力2.5MPa 柜式七氟丙烷灭火装置，实现全淹没灭火。
三、计算（1）根据《气体灭火系统设计规范》GB50370-2005，选取灭火设计浓度C=8%。
（2）防护区的容积（m3）防护区容积：V=8*3*4=96m3（3）设计用量根据《气体灭火系统设计规范》GB50370-2005中七氟丙烷设计用量计算公式W=K*（V/S)*[C/(100-C)]式中 W-七氟丙烷的灭火设计用量（kg ）K-海拔高度修正系数（取K=1)C--七氟丙烷灭火装置设计浓度（%）S--七氟丙烷过热蒸汽在101KPa 和防火区最低环境温度下的比热容（m3/Kg ）V-防护区净容积（m3）其中S=K1+K2*T式中 T--温度（℃）K1--0.01269K2-0.0005130 20℃时，S=0.13716依据上式计算得出灭火剂用量W=K*（V/S)*[C/(100-C)]=1*（96/0.13716）*[8/(100-8)]≈61kg（4）灭火剂储存用量根据以上计算本工程选用2套40L 柜式七氟丙烷灭火装置，每套装置剩余量为3KG ，则每瓶组重装量为34KG ,设计储存用量W0=68kg 。
（5）泄压口面积0.15QxFx Pf =式中 Fx--泄压口面积（m2）Qx----防护区平均喷放速率（kg/s ）；本工程喷放时间为8SPf--围护结构承受内压允许压强（Pa ），气体灭火防护区围护结构承受内压为1200Pa268/88.50.15*0.15*0.03734.641200Fx m ===泄压口选用外形尺寸400*400的泄压口，有效泄压面积>0037m 2.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
80 设计浓度 8.45 (C)% 设计用量 133.79 (W)Kg 100 125 150
四、 系统存储量： 设计用量 133.79 (W)Kg 初定充装率 1150 (η ')㎏/m3 瓶组容积 120 (Vb)L 需瓶组数量 1 (n)瓶组
平均流量
初选管径
管道型号
管道容积
<1.8 1.6~ 2.11 2.9~ 7 7~ 9
9.3 15
七、 喷放过程中点的压力： 管道内容积 七氟丙烷密度 瓶组总体积 气相总体积 喷嘴高度相对储存瓶 组内液面的位差 0.02 1.8 0.0100 1407 0.12 (Vp)m
3
重力加速度 9.8 (g)m/s
2
高程压头 损失 0.0248 (Ph)MPa
设计规范的 过程中点容 3.3.11判断 器内压力 合格 0.6706 / (Pm)MPa 瓶组容积 单瓶组残余量 2.00 Kg 2.00 Kg 2.50 Kg 3.50 Kg 4.00 Kg
150 3.3.16.2 瓶组容积 不合格 / 120 L 日期：
泄压口面积 0.0828 (Fc)m2
3
防护区编号： 120 /2.5MPa
★
三通当量长度/米 选择阀当量 弯头当量长 度/米 直通部分 侧通部分 长度/米 0.85 1.13 1.31 1.68 2.01 2.5 1.7 2.1 2.5 0.34 0.46 0.52 0.67 0.82 1.01 1.4 1.76 2.06 1.07 1.4 1.65 2.1 2.5 3.11 4.1 5.1 6.1 3 4 5 6 7.5 8.5 10.5 12 14
￠48×4.5 ￠114×6.0 ￠114×6.0 ￠114×6.0 ￠114×6.0 ￠89×5.5 ￠60×5.0 ￠114×6.0 ￠114×6.0
1 0 0 0 0 0 0 0 0
6.50 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
6.50 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
40 70 90 120 150
九、 系统试验参数： 系统最大工作压力 4.20 (50℃)MPa 系统最小工作压力 2.00 (0℃)MPa 管网气密性试验压力 4.200 MPa 系统气压强度试验压力 4.830 MPa 系统水压强度试验压力 6.300 MPa
瓶组容积 出流管通径 当量长度 40 70 90 120 32.00 32.00 32.00 40.00 50.00 12.00 11.77 10.75 16.68 20.30
(γ )m /Kg
3
(nVb)m
3
(V0)m
3
(H)m
八、 喷嘴工作压力及设计验算： 过程中点容器内压力 0.6706 (Pm)Mpa 高程压头损失 0.0248 (Ph)MPa 系统管网阻力损失 0.7431 MPa 喷嘴出口压力 3.3.16.1条 3.3.16.2条 (0.0973) (Pc)MPa 不合格 / 不合格 / 浓度复核 8.45 %
DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150
￠27×3.5 3.14E-04 ￠34×4.5 4.91E-04 ￠42×4.5 8.04E-04 ￠48×4.5 1.26E-03 ￠60×5.0 1.96E-03 ￠76×5.0 3.32E-03 ￠89×5.5 5.02E-03 ￠114×6.0 7.85E-03 ￠140×6.0 1.23E-02 ￠168×7.0 1.77E-02
40 52 52 52 37 26 19 13
ห้องสมุดไป่ตู้
48 87 87 87 62 44 31 22
DN 40 DN 100 DN 100 DN 100 DN 100 DN 80 DN 50 DN 100 DN 100
1 0 0 0 0 0 0 0 0
0.001256 0.00785 0.00785 0.00785 0.00785 0.005024 0.0019625 0.00785 0.00785
>140 >141
喷嘴标志："0"代表此管道末端未装有喷嘴，"1"代表此管道末端装有喷嘴 。实际长度：代入计算阻力损失的管道长度。管网长度：此防护区的(集 流管到管道末端)每种型号管子的长度分别代入计算。
管道型号 弯头数量/个 实际长度/米 管网长度 计算长度 管道容积 压力损失
六、 过路参数计算：
柜式七氟丙烷灭火装置（ GQQ120/2.5MPa ）设计计算书
工程名称： 一、 设计计算准备：请根据设计需要选择相应的瓶组规格GQQ 二、 防护区净容积计算： 长 9.4 0 0 0 合计 宽 4.7 0 0 0 高 4.5 0 0 0 容积 198.81 0 0 0 198.81 设计计算备忘录 公称直径DN 25 32 40 50 65 三、 设计用量计算： 喷放时间 7 (t)S 防护区净容积 198.81 (V)m
管网剩余量 单瓶组残余量 系统存储量 确定充装率 0 (W2)Kg 3.50 (W1)Kg 137.29 (W0)Kg 1144.08 (η )㎏/m
3
11~ 18 20 ~29 31~54 56~140
五、 上述计算参数及结果汇总： 喷放时间 7 (t)S 防护区净容积 198.81 (V)m3 设计用量 133.79 (W)Kg 瓶组数量 1 (n)瓶组 确定充装率 1144.08 (η )㎏/m3 系统存储量 137.29 (W0)Kg
16.68 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
0.0100 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000
0.7431 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000
管段 管段名称 平均流量 小径 大径 初选管径 喷嘴标志 管道容积
0 ~ 1 1 ~ 2 2 ~ 3 3 ~ 4 4 ~ 5 5 ~ 6 6 ~ 7 7 ~ 8 8 ~ 9
出流管 集流管 主干管 主管 一分点到二分点 二分点到三分点 三分点到四分点 四分点到五分点 五分点到六分点
19.1129 19.1129 19.1129 19.1129 9.5565 4.7783 2.3892 1.1946 0.5973
十、 计算结果汇总： 设计用量 133.79 (W)Kg 系统存储量 137.29 (W0)Kg 瓶组数量 1 (n)瓶组 出口压力 (0.0973) (Pc)Mpa 过程中点压力 0.6706 (Pm)Mpa 系统充装率 1144.08 (η )㎏/m3 容器阀型号 QRF40/4.2 / 设计： 3.3.11 合格 / 3.3.16.1 不合格 / 校对：
