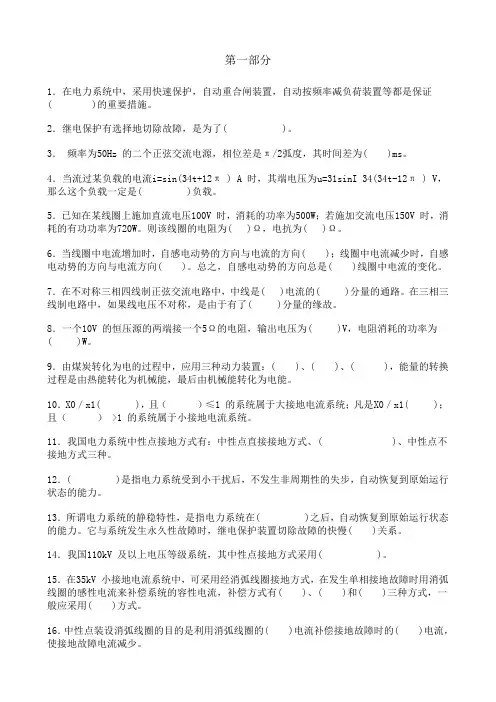

填空题-国网题库第一部分

第一部分1．在电力系统中，采用快速保护，自动重合闸装置，自动按频率减负荷装置等都是保证( )的重要措施。

2．继电保护有选择地切除故障，是为了( )。

3．频率为50Hz 的二个正弦交流电源，相位差是π/2弧度，其时间差为( )ms。

4．当流过某负载的电流i=sin(34t+12π ) A 时，其端电压为u=31sinI 34(34t-12π ) V，那么这个负载一定是( )负载。

5．已知在某线圈上施加直流电压100V 时，消耗的功率为500W；若施加交流电压150V 时，消耗的有功功率为720W。

则该线圈的电阻为( )Ω，电抗为( )Ω。

6．当线圈中电流增加时，自感电动势的方向与电流的方向( )；线圈中电流减少时，自感电动势的方向与电流方向( )。

总之，自感电动势的方向总是( )线圈中电流的变化。

7．在不对称三相四线制正弦交流电路中，中线是( )电流的( )分量的通路。

在三相三线制电路中，如果线电压不对称，是由于有了( )分量的缘故。

8．一个10V 的恒压源的两端接一个5Ω的电阻，输出电压为( )V，电阻消耗的功率为( )W。

9．由煤炭转化为电的过程中，应用三种动力装置：( )、( )、( )，能量的转换过程是由热能转化为机械能，最后由机械能转化为电能。

10．X0／x1( )，且（）≤1 的系统属于大接地电流系统；凡是X0／x1( )；且（） >1 的系统属于小接地电流系统。

11．我国电力系统中性点接地方式有：中性点直接接地方式、( )、中性点不接地方式三种。

12．( )是指电力系统受到小干扰后，不发生非周期性的失步，自动恢复到原始运行状态的能力。

13．所谓电力系统的静稳特性，是指电力系统在( )之后，自动恢复到原始运行状态的能力。

它与系统发生永久性故障时，继电保护装置切除故障的快慢( )关系。

14．我国110kV 及以上电压等级系统，其中性点接地方式采用( )。

15．在35kV 小接地电流系统中，可采用经消弧线圈接地方式，在发生单相接地故障时用消弧线圈的感性电流来补偿系统的容性电流，补偿方式有( )、( )和( )三种方式，一般应采用( )方式。

16．中性点装设消弧线圈的目的是利用消弧线圈的( )电流补偿接地故障时的( )电流，使接地故障电流减少。

17．中性点经装设消弧线圈后，接地故障的电感电流大于电容电流，此时的补偿方式为( )。

18·( )是指不同电压等级运行的线路，通过变压器( )回路的连接而构成的环路。

19·加强和扩充一次设备以提高系统稳定性的主要措施是：①( )；②线路上装设串联电容；③装设中间补偿装置；④( )；⑤采用电气制动。

20·系统频率下降时负荷吸取的有功功率( )；而系统频率升高时负荷吸取的( )随着提高，此现象称之为负荷调节效应。

21·当电力系统发生突然的有功功率缺额后，主要依靠( )装置动作，使保留运行的负荷容量能与运行中的发电机容量相适应。

22．电力系统( )缺额将引起电压降低。

23·电路中使负载获取最大功率的条件是( )。

24·振荡时系统任何一点电流和电压之间的相位角都随着( )的变化而变化，而短路时，电流和电压间的( )基本不变。

25·双电源系统(假设两侧电动势相等)，系统电压( )叫振荡中心，位于系统综合阻抗的( )处。

26．110kV 以上变电所接地电阻应小于( )。

27·具有保持线圈的中间继电器，保持电流应不大于其额定值的( )，保持电压应不大于其额定值的( )。

28·在两电气量之间进行比较的继电器可归纳为( )比较和( )比较两类。

29·DX 型信号继电器的动作电压应不大于( )的额定电压，动作电流应不大于( )。

30·DS 型时间继电器的动作电压应不大于( )的额定电压，返回电压应不小于( )的额定电压。

31·供给断路器跳、合闸和继电保护装置用的操作电源的电压，应不受( )和( )变化的影响。

32·6～10kV 中性点不接地系统中，发生单相接地故障，非故障相电压为正常相电压的( )。

33·计算最大短路电流时应考虑以下两个因素：最大运行方式和( )。

34·故障点正序综合阻抗( )零序综合阻抗时三相短路电流小于单相接地短路电流，单相短路零序电流( )两相接地短路零序电流。

35·小接地电流系统单相接地时，故障相对地电压为零，非故障相对地电压升至( )，零序电压大小等于( )．36．电网中的工频过电压一般是由( )、接地故障和甩负荷等引起。

37．高压长距离输电线常常装设串联电容补偿和并联电抗补偿装置，其短路过程中低频分量是由于线路电感不允许( )而产生，高频分量是由于电容上的( )而产生。

38．大接地电流系统中发生接地故障时，故障点零序电压( )，变压器中性点接地处零序电压为( )；系统电源处正序电压( )，越靠近故障点，正序电压数值( )。

39．双侧电源线路的负荷电流无非就是两侧等效电动势在某一小角差δ下的差值除以计入发电机同步电抗的系统纵向正序阻抗之和；而线路振荡电流的求法与此不同，一要以δ为( )，二是阻抗之和中的发电机电抗应取其( )。

40．故障点综合零序阻抗大于正序阻抗时，( )短路电流值居于各类短路电流之首；反之为( )短路电流值居首。

41．在故障点零序综合阻抗( )正序综合阻抗时，单相接地故障电流大于三相短路电流。

在故障点零序综合阻抗( )正序综合阻抗时，两相接地故障电流的零序电流大于单相接地故障的零序电流。

42．当故障点综合零序阻抗大于综合正序阻抗时，单相接地故障零序电流( )两相短路接地故障零序电流。

当零序阻抗( )正序阻抗时，则反之。

43．正序电压是越近故障点数值( )，( )是越接近故障点数值越大。

44．小接地电流系统发生单相接地时，故障线路的零序电流为( )，但不包括故障线路本身，其电容性无功功率的方向为由线路流向母线。

非故障线路的零序电流为( )，电容性无功功率方向为由母线流向线路，故障点的零序电流为( )。

45．设正、负、零序网在故障端口的综合阻抗分别是 1 2 0 X 、X 、X ，简单故障时的正序电流计算公式中X ZI E+ Δ=11 的附加阻抗△z 为：当三相短路时为( )，当单相接地时为( )，当两相短路时为( )，两相短路接地为( )。

46．与模拟滤波器相比，数字滤波器不存在阻抗的( )问题。

47．周期函数都可以分解为直流分量、基频和基频整数倍频的高次谐波分量的( )的形式。

48．反映电力系统输电设备运行状态的模拟电气量主要有两种：来自电压互感器二次侧的( )信号和电流互感器二次侧的( )信号。

49．光电耦合器常用于开关量信号的隔离，使其输入与输出之间电气上完全隔离，尤其是可以实现地电位的隔离，这可以有效地抑制( )。

50．如果线路送出有功与所受无功相等，则线路电流与电压相位关系为( )。

51．从一保护安装处看，母线向线路送有功10MW，受无功10Mvar，那么本线路电压超前电流的角度为：( )。

52．电流互感器的二次绕组接成三角形或两相电流差时，在正常负荷电流下，其接线系数是( )；当接成星形或两相不完全星形时，在正常负荷电流下，其接线系数是( )。

53．如果电力系统各元件的正序阻抗等于负序阻抗，且各元件的阻抗角相等，当线路发生单相接地短路时，流过保护的两个非故障相电流与故障相电流同相位的条件是：零序电流分配系数( )于正( )序电流分配系数。

54．二次设备是指对一次设备的工作进行( )、( )、( )、( )以及为运行、维护人员提供运行工况或生产指挥信号等所需的低压电气设备。

55．多台发电机一变压器组在高压侧并网，变压器中性点有的接地、有的不接地运行。

当高压母线发生单相接地故障时，母线出现零序电压巩，中性点接地的变压器故障相电压为( )，而中性点不接地变压器的中性点电压为( )。

56．工频突变量保护在发生区内故障时动作。

动作后跳闸前便须按相固定，即将曾经动作过这一事件记忆下来，该类保护之所以在跳闸前就需要按相固定，是因为即使故障存在，只要故障已进入稳态，突变量保护也将( )。

57．继电保护单纯采用序分量比相原理进行选相所得的结果不是唯一的，如果故障时满足− 60°< < 60°0A IIArg ，则既可能是发生了( )相接地故障，也可能是发生了( )两相接地故障，还可能是发生了( )两相高阻接地故障。

58．大接地电流系统中的线路，在其发生接地故障时，线路电源侧零序功率的方向与负序功率的方向( )，零序功率的方向是由( )流向( )的。

59．两台变压器并列运行的条件是：( )、( )、( )。

60．在变电站综合自动化系统中，网络通过( )识别每一个继电保护装置。

61．二次回路图纸分为：( )，( )，( )。

62．大接地电流系统发生接地故障时，( )零序电压最高，故障线路的零序功率的方向和正序功率的方向( )。

63．在电网中装带有方向元件的过流保护是为保证动作的( )。

64．电流系统简单不对称故障有：两相短路、两相接地短路、单相接地短路、( )、( )。

65．温升是某一点的温度与参考温度之差。

对变压器、电抗器等设备是指( )的温度差。

66．共模电压是指在某一给定地点对一任意参考点( )所测得为各导线( )的电压；差模电压是指在某一给定地点所测得在( )电压。

67．A／D 变换器的两个重要指标是A／D 转换的( )和( )。

68．某型微机保护装置每周波采样12 个点，则采样间隔是：( )ms，采样率为( )Hz。

69．微机保护使用的两点乘积法的原理是利用任意两个相隔( )的正弦量的瞬时值，算出该正弦量的( )。

70．一个完整的RS-232 串口接口共22 根线，采用标准的25芯插头座，其信号传输速率最高( )bit / s，最大传输距离( )m。

71．RS-485串口常用的信号传输速率有4800、9600、19200bit / s，典型传输距离为( )m。

72．二进制1011101011110010 的十六进制为( )。

某微机保护定值中的( 控制字)KG=847BH ，将其转化为二进制为( )B。

73．微机保护装置在采样之前加上低通模拟滤波回路，主要是防止出现( )现象，当采样频率为s f 时，低通滤波器的截止频率应小于( ) s f 。

74．按照采样定律，采样频率s f 必须大于( )倍的输入信号中的最高次频率max f ，否则会出现( )现象。

75．按次序分别写出采样频率s f 为600Hz、1000Hz、1200Hz 时的采样周期瓦分别为：( )、( )、( 0.833ms)。
