数字化变电站继电保护系统可靠性设计技术研究

合集下载

电力系统继电保护可靠性研究_5

电力系统继电保护可靠性研究发布时间：2022-10-18T06:39:34.957Z 来源：《福光技术》2022年21期作者：杨德期[导读] 目前随着国内经济的快速发展，我国电力行业和电网建设规模不断扩大，可以保障人们日常生活和生产的顺利进行。

但由于电力系统运行环境的复杂性，其运行过程中不可避免地会出现电气故障，电气故障无论大小，都会影响人们的生产生活。

国网昔阳县供电公司山西昔阳 045300摘要：目前随着国内经济的快速发展，我国电力行业和电网建设规模不断扩大，可以保障人们日常生活和生产的顺利进行。

但由于电力系统运行环境的复杂性，其运行过程中不可避免地会出现电气故障，电气故障无论大小，都会影响人们的生产生活。

因此，应提高电力系统继电保护的可靠性，以保证电力系统的正常运行，促进我国电力工业的发展。

关键词：电力系统；继电保护；可靠性1继电保护分析继电保护可实现电力系统运行状况的实时监控，确保电力系统故障及异常的实时发现及处理，提高电力系统运行的稳定性。

若电力系统发生故障，继电保护设备可第一时间将电力系统电路与故障设备隔离，降低故障对电力系统的损失及影响。

继电保护装置运行过程中，通过对比设定阈值与输入信号，基于逻辑控制部分的全面分析，控制执行部件保护动作的实施。

继电保护系统包括测量、逻辑、执行三个部分。

通常按照制造工艺及逻辑原理进行分类，按照逻辑原理分为电压型、电流型；按照制造工艺分为整流型、机电型。

但对于任何类型，均需具备可靠性、灵敏性及安全性，确保电力系统故障产生时可及时实施相应措施，确保电力系统运行的安全性及稳定性。

2对继电保护装置运行保护的具体要求操作技术人员在对继电保护装置设备进行运行维护的过程中，要遵循整个保护设备的操作流程，要是根据实际情况和具体要求，设计出更加合理科学性的保护装置设备。

操作技术人员要对电力系统的交流电压进行有效的监督和管理，要保证集电装置设备在运行的过程中能够保证始终属于在电压的范围之内。

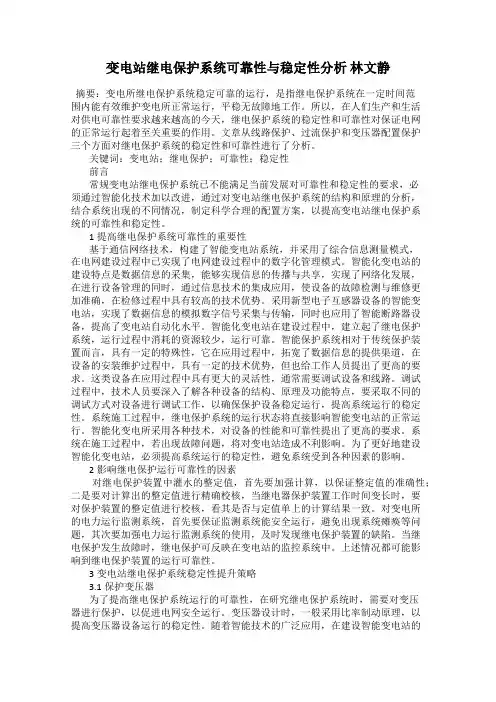

变电站继电保护系统可靠性与稳定性分析林文静
