全仿真变电站在防止变电系统误操作中的应用通用版

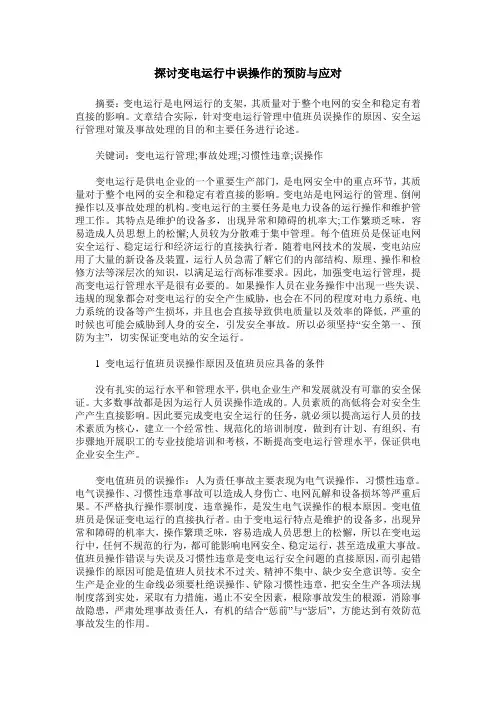

探讨变电运行中误操作的预防与应对
探讨变电运行中误操作的预防与应对摘要：变电运行是电网运行的支架，其质量对于整个电网的安全和稳定有着直接的影响。
文章结合实际，针对变电运行管理中值班员误操作的原因、安全运行管理对策及事故处理的目的和主要任务进行论述。
关键词：变电运行管理;事故处理;习惯性违章;误操作变电运行是供电企业的一个重要生产部门，是电网安全中的重点环节，其质量对于整个电网的安全和稳定有着直接的影响。
变电站是电网运行的管理、倒闸操作以及事故处理的机构。
变电运行的主要任务是电力设备的运行操作和维护管理工作。
其特点是维护的设备多，出现异常和障碍的机率大;工作繁琐乏味，容易造成人员思想上的松懈;人员较为分散难于集中管理。
每个值班员是保证电网安全运行、稳定运行和经济运行的直接执行者。
随着电网技术的发展，变电站应用了大量的新设备及装置，运行人员急需了解它们的内部结构、原理、操作和检修方法等深层次的知识，以满足运行高标准要求。
因此，加强变电运行管理，提高变电运行管理水平是很有必要的。
如果操作人员在业务操作中出现一些失误、违规的现象都会对变电运行的安全产生威胁，也会在不同的程度对电力系统、电力系统的设备等产生损坏，并且也会直接导致供电质量以及效率的降低，严重的时候也可能会威胁到人身的安全，引发安全事故。
所以必须坚持“安全第一、预防为主”，切实保证变电站的安全运行。
1 变电运行值班员误操作原因及值班员应具备的条件没有扎实的运行水平和管理水平，供电企业生产和发展就没有可靠的安全保证。
大多数事故都是因为运行人员误操作造成的。
人员素质的高低将会对安全生产产生直接影响。
因此要完成变电安全运行的任务，就必须以提高运行人员的技术素质为核心，建立一个经常性、规范化的培训制度，做到有计划、有组织、有步骤地开展职工的专业技能培训和考核，不断提高变电运行管理水平，保证供电企业安全生产。
变电值班员的误操作：人为责任事故主要表现为电气误操作，习惯性违章。
电气误操作、习惯性违章事故可以造成人身伤亡、电网瓦解和设备损坏等严重后果。
变电站预防性试验检修中防止人员误操作事故

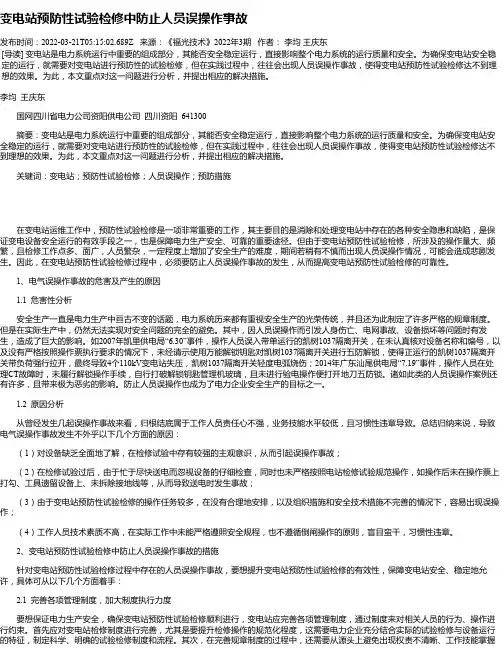

变电站预防性试验检修中防止人员误操作事故发布时间：2022-03-21T05:15:02.689Z 来源：《福光技术》2022年3期作者：李均王庆东[导读] 变电站是电力系统运行中重要的组成部分，其能否安全稳定运行，直接影响整个电力系统的运行质量和安全。
为确保变电站安全稳定的运行，就需要对变电站进行预防性的试验检修，但在实践过程中，往往会出现人员误操作事故，使得变电站预防性试验检修达不到理想的效果。
为此，本文重点对这一问题进行分析，并提出相应的解决措施。
李均王庆东国网四川省电力公司资阳供电公司四川资阳 641300摘要：变电站是电力系统运行中重要的组成部分，其能否安全稳定运行，直接影响整个电力系统的运行质量和安全。
为确保变电站安全稳定的运行，就需要对变电站进行预防性的试验检修，但在实践过程中，往往会出现人员误操作事故，使得变电站预防性试验检修达不到理想的效果。
为此，本文重点对这一问题进行分析，并提出相应的解决措施。
关键词：变电站；预防性试验检修；人员误操作；预防措施在变电站运维工作中，预防性试验检修是一项非常重要的工作，其主要目的是消除和处理变电站中存在的各种安全隐患和缺陷，是保证变电设备安全运行的有效手段之一，也是保障电力生产安全、可靠的重要途径。
但由于变电站预防性试验检修，所涉及的操作量大、频繁，且检修工作点多、面广，人员繁杂，一定程度上增加了安全生产的难度，期间若稍有不慎而出现人员误操作情况，可能会造成悲剧发生。
因此，在变电站预防性试验检修过程中，必须要防止人员误操作事故的发生，从而提高变电站预防性试验检修的可靠性。
1、电气误操作事故的危害及产生的原因1.1 危害性分析安全生产一直是电力生产中亘古不变的话题，电力系统历来都有重视安全生产的光荣传统，并且还为此制定了许多严格的规章制度。
但是在实际生产中，仍然无法实现对安全问题的完全的避免。
其中，因人员误操作而引发人身伤亡、电网事故、设备损坏等问题时有发生，造成了巨大的影响。
关于变电站防误系统的应用和研究
关于变电站防误系统的应用和研究摘要：从变电站防误闭锁实际出发，分析了防误装置的各种类型与各自的优缺点，介绍了一种综合自动化变电站的新型防误闭锁系统，并对该防误系统进行应用分析。
关键词：变电站防误系统防误闭锁技术1引言目前，我国电力工业快速发展，特别是大型电网的形成和应用，对变电站的要求也在不断提高。
特别重要的是变电站安全运行尤为重要。
在一般情况下，变电站具有配电间隔多及复杂的运行操作等特点，这就对操作设备和电网安全的技术手段提出了更高的要求。
变电站运行中的防误操作是保证电力系统安全运行的重要保证。
随着电力系统的不断完善，变电站的防误系统将发挥越来越重要的作用。
2防误闭锁的规定与功能为了有效地防止电气误操作造成的人身及重大设备事故，我国在1990年初提出电气设备的“五防”要求，并以法律的形式规定了防误装置设计、使用、操作和管理。
规定中防误装置的设计原则为：凡有可能造成误操作的高压电气设备，应安装闭锁防误装置和相应的防误操作闭锁回路。
同时，为了防止电气误操作，使用计算机监控系统、就地、远方操作都应具有防误闭锁功能。
防误闭锁功能主要是为了防止以下五种恶性误操作：防止隔离开关带负荷时进行分、合操作；防止带电挂（合）接地（接地闸刀开关）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误分、合断路器；防止误入带电间隔。
以上述五种恶性误用，通常被称为“五防”。
3防误闭锁的类型和分析3.1 机械闭锁机械闭锁是一种靠机械结构实现的闭锁方式。
它主要用于主刀和地刀之间，或成套的高压开关设备，如10kV开关柜，10kV开关柜的柜门、接地刀闸、隔离开关、断路器之间采用机械互锁的方式，按照正确的操作逻辑才能进行操作。
机械闭锁可靠，不易发生误操作，故障率低，容易管理和维护。
3.2 电磁闭锁电磁闭锁是一种可以通过设备的辅助触点来接通或断开的操作机构的电磁锁电源，使操作机构不能动作得闭锁装置。
这种闭锁方式原理简单，容易实现，且能够闭锁非一体的开关设备。
综合自动化变电站中防误系统
综合自动化变电站中的防误系统引言综合自动化变电站是实现电力系统分布式自动化的关键设备之一。
在变电站的运行过程中，由于各种原因可能会发生误操作，而这些误操作可能会对电力系统的安全运行产生严重的影响。
因此，为了保证变电站的安全运行，必须采取有效的措施来防止误操作的发生。
本文将介绍综合自动化变电站中常用的防误系统。
1. 防误系统的概述防误系统是指在综合自动化变电站中采用的一系列设备和措施，旨在防止误操作的发生，并及时发现和处理误操作，以保证变电站的安全运行。
防误系统通常包括以下几个方面的内容：•硬件设备：通过安装各种传感器、开关和执行机构等设备，实现对变电站各个部位的监测和控制，以及对误操作的检测和处理。
•软件系统：通过编写控制程序和逻辑算法，实现对变电站的自动控制和故障诊断，以及对误操作的检测和处理。
•人员培训和管理：通过培训和管理措施，提高操作人员的专业素质和责任意识，减少误操作的发生。
防误系统是综合自动化变电站中非常重要的一个组成部分，它直接关系到变电站的安全运行和电力系统的稳定供电。
2. 防误系统的功能防误系统在综合自动化变电站中具有以下几个主要功能：2.1 误操作的防止防误系统通过各种措施，如设备联锁、权限控制等，防止误操作的发生。
通过对变电站中各个元件进行逻辑链接和条件控制，实现对各种操作的限制和监督，从而避免误操作对电力系统的影响。
2.2 误操作的检测防误系统通过对变电站各个部位的监测，及时检测和判别误操作的发生。
例如，对开关的位置、电流、电压等参数进行监测，如果发现异常情况，则及时报警，并采取相应的措施，以防止误操作引发事故。
2.3 误操作的处理防误系统在发生误操作时，能够及时采取措施，将误操作的影响降到最低。
例如，对误操作进行记录和报警，并及时通知相关人员，并在必要时进行紧急停电等措施，以保障变电站的安全运行。
2.4 数据记录和分析防误系统能够对误操作的数据进行记录和分析，以供后续的故障诊断和事故分析。
浅析变电所的防误装置及应用
浅析变电所的防误装置及应用摘要:变电站的电气误操作可造成大面积停电、甚至人身伤亡,引起电网振荡瓦解等后果,为了有效防止运行电气设备误操作引发的人身和重大设备事故,电力系统规定了电气防误作出了一些相关的规定。
文章对此主要介绍了变电所误操作的原因,防误装置及其应用。
关键词:变电所防误电力故障传统的变电所涉及的五防是指防止带负荷误拉、误合隔离开关,防止误拉、误合断路器,防止带地线或接地闸刀合闸,防止带电挂接地线或合接地闸刀,防止误入带电间隔。
电气的五防成了电力安全生产的重要措施之一,凡是有可能发生人员失误而引起误操作的高压电气设备都应装设防误装置。
遵照这一原则,电力系统中的变电所均采用了有效的防误装置,对于防止误操作的起到了至关重要的作用。
随着电网的不断发展,防误装置得到不断改进和完善,电气误操作事故仍然屡禁不止。
以下论文主要介绍了变电所操作事故的原因,防误装置的作用及其应用。
1 误操作事故的原因分析电气设备的倒闸操作要求运行人员有丰富的电网知识,熟悉系统原理和事故处理,熟悉岗位制度,掌握设备的操作配合的技术原则。
如操作人员对本岗位应掌握的技能和安全知识一知半解,遇事手忙脚乱,必然造成误操作。
运行人员习惯性违章的表现以下几种类型:不执行调度命令复诵核对制度,操作前不进行模拟预演,操作过程中不认真进行监护复诵制度,不按操作票的顺序进行操作,操作中使用不合格的安全用具,没有养成使用前首先检查安全用具的良好习惯,操作前不认真核对操作位置,不核对设备的名称、编号,不核对模拟图,交接班不严,交接过程不认真、不清楚,对操作质量不认真检查,盲目或未经允许解锁。
另外,电气误操作事故在已经安装有闭锁装置的变电站中仍时有发生,主要是这些闭锁装置本身的五防功能和应用范围都存在一定的缺陷,防误闭锁装置也缺乏科学有效的管理制度。
目前防误闭锁装置性能不稳定,部分产品制造质量和安装调试质量差,容易造成防误闭锁装置失灵,影响事故处理,有些装置该装设的防误程序锁不装设,或在使用中只要锁打不开,不按管理规定使用万能解锁,甚至将锁砸坏,最终造成误操作。
全仿真变电站在防止变电系统误操作中的应用
全仿真变电站在防止变电系统误操作中的应用摘要随着电力系统的逐步发展，变电站的规模和复杂度不断提升，变电站也成为了电力系统中的关键节点。
在实际运行中，由于人为操作的不可靠性，会经常发生误操作，给变电站的稳定运行带来很大的风险。
因此，如何防止变电站误操作，保证电力系统的安全稳定运行，成为了变电站运行管理中的重要问题。
全仿真变电站作为一种新型的技术手段，被广泛应用于变电站管理中，对于防止变电系统误操作起到了重要作用。
引言作为电力系统中的重要组成部分，变电站承担着电能变流、调节、保护以及通信等多种功能，也是电力系统中最重要的安全关键点之一。
但是，由于变电站的操作复杂，维护难度大，且运行环境的复杂性也给操作带来了很大的挑战。
尽管变电站设备本身具备先进的自动化控制技术，但仍离不开人类操作，操作者的不规范行为或操作失误仍会造成严重后果。
因此，如何防止误操作，确保变电站的安全和稳定运行，以及提高变电站的管理水平，是变电站运行管理中的一项重要任务。
近年来，全仿真变电站这种新型的技术手段正在逐渐被引进到变电站的管理中，对于防止误操作具有非常重要的意义。
全仿真变电站的概念与发展全仿真变电站是采用计算机技术对变电站的短路、故障等运行情况进行模拟，利用虚拟现实技术再现真实的物理环境，为操作者提供一种真实而安全的操作环境。
其最大的特点是可以模拟各种不同情况下的操作场景，使操作者建立对不同情况下操作的经验和技能，并在不断实践中逐渐提高操作技能和应急响应能力。
目前，全仿真变电站已被广泛应用于电力系统中，国内外均有许多成熟的仿真软件，如欧洲仿真变电站软件PSS SINCAL、美国的EMTP和CYMDIST等。
同时，我国也自主研制了多款全仿真变电站软件，如电力科学研究院的PSCAD/EMTDC、华能公司的HNS和南瑞信通的STVS等。
全仿真变电站在防止误操作中的应用提高操作者技能全仿真变电站通过虚拟现实技术还原真实的操作环境，为操作人员提供多种不同情况下的操作场景，使得操作人员能够在尽可能真实的环境中进行练习，从而提高操作者的技能水平。
全仿真变电站在防止变电系统误操作中的应用(最新版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改全仿真变电站在防止变电系统误操作中的应用(最新版)Safety management is an important part of production management. Safety and production are inthe implementation process全仿真变电站在防止变电系统误操作中的应用(最新版)(长春供电公司，吉林长春130051)由清华大学与长春供电公司共同研制的仿真变电站倒闸操作、事故处理培训系统(以下简称ETTS)是采用计算机技术，通过动态数学模型设计而成的装置。
该装置能实时、动态地反应电网中各种电气量的分布变化情况，并利用计算机多媒体技术实现一次设备仿真。
该系统直观、逼真，教控台人机对话采用窗口式中文菜单提示，学员可亲自上机进行倒闸操作、事故处理及误操作演示；可在短时间内增强运行人员对变电运行技术和现场安全技术的认识，积累安全运行的经验。
1ETTS功能特点1.1操作灵活真实感强ETTS的主控室内，所有二次设备，包括盘台上的元件及各装置均与现场的呈1:1的比例。
控制仪表、中央信号、交直流系统、继电保护与自动装置、电力负荷“I、U、P、Q、f”、各种动作信号、指示灯、光字牌、警报等均正确随一次设备的电气量运行情况的变化而变化。
潮流分布每0.2s变化一次，与运行的变电站反应的效果相同。
利用多媒体技术对变压器、互感器、断路器、刀闸、母线等一次设备巡回检查，二次设备检查则通过盘台进行。
盘台与多媒体结合起来可模拟各种运行方式下的一、二次设备的倒闸操作，如停电、送电、同期并列、所内低压交直流系统、主变有载调压；二次设备中的各种铅丝、小刀闸、CT端子、压板、切换把手、按钮等。
全仿真变电站在防止变电系统误操作中的应用
全仿真变电站在防止变电系统误操作中的应用一、背景误操作是电力行业中常见的问题之一，如果操作失误，不仅会影响系统的稳定运行，还会给人员和设备带来严重的损失。
因此，如何有效地防止误操作，成为电网安全稳定运行的一个重要问题。
全仿真变电站技术的应用，为防止变电系统误操作提供了一种新的解决方案。
二、全仿真变电站技术全仿真变电站技术是一种基于计算机仿真技术的电力系统实验模拟技术，利用计算机建立电力系统的运行模型，根据实际运行情况进行仿真模拟，以达到更真实的实验效果。
全仿真变电站包括变电站物理布局、场站环境、电力设备、控制保护及自动化系统，可模拟实际的静态和动态场景。
三、全仿真变电站的优势与传统实验方式相比，全仿真变电站有以下优势：1. 安全性强在全仿真变电站中进行实验，操作人员无需接触真实的高压设备，不存在人身安全问题。
同时，全仿真变电站可以模拟各种异常操作和异常情况，有助于指导操作人员在实际工作中进行正确的应对。
2. 成本较低搭建一套真实的变电站需要大量的资金和空间，而全仿真变电站只需一台计算机就可以实现，成本相对较低。
3. 数据可靠性高利用全仿真变电站进行实验，可以得到准确的实验数据，数据的重复性和可重复性较好，有助于实验的验证和分析。
4. 灵活性强全仿真变电站可以随时调整不同的参数，比如系统电压、负荷、环境温度等，以模拟不同的运行场景，可以对电力系统的运行状态进行全面的分析和评估。
5. 环保节能搭建真实的变电站需要大量的电力资源，而全仿真变电站在进行实验时只需要消耗少量的电力，是一种节能环保的实验方式。
四、全仿真变电站在防止误操作中的应用全仿真变电站可以对操作人员进行全面的培训和考核，以确保其具备良好的操作技能和安全意识。
全仿真变电站还可以进行各种异常情况模拟实验，使操作人员学会应对各种不同的应急情况。
同时，全仿真变电站可以提供可视化的操作界面和系统工作状态监测，帮助操作人员更直观地了解变电系统的运行状态。
浅谈变电站防误系统运行中的问题及改进实践
浅谈变电站防误系统运行中的问题及改进实践摘要：在现今变电站运行当中，防误系统是一项重点组成部分，能够在运行当中避免误操作事故的发生。
在本文中，将就变电站防误系统运行中的问题及改进方式进行一定的研究。
关键词：变电站防误系统；运行；问题及改进1 引言在现今城市发展当中，电力的稳定供应是一项重点工作。
为了保障系统的稳定、安全运行，避免误操作事故发生，不仅需要从管理层面入手，同样也需要从技术手段入手，即以两者相结合的方式改进存在问题。
目前，防误系统是变电站运行当中得到了较多应用的系统之一，由机械闭锁、微机防误以及电气闭锁回路组成，在实际使用当中能够有效避免误操作问题的发生。
但在其实际应用当中，也经常因各类因素的存在而导致事故的发生。
为了避免该问题出现，需要在平时的工作中掌握和了解防误系统，以科学的方式做好管理与改进工作。
2 防误系统运行存在问题2.1 管理问题该方面存在的问题主要有：第一，维护不到位。
在日常巡视工作中，运行人员存在没有对检查工作引起重视的情况，仅仅走形式、过流程，而没有对锁具以及设备间的对应情况进行认真的检查。
装置维护方面，也存在着维护不到位的情况，如没有对存在卡涩、损坏以及生锈情况的钥匙或机械编码锁进行及时更换检修，或在发现问题时没有及时向上级汇报、没有及时处理等；第二，验收不到位。
对于新投运设备，没有做好对应的防误验收工作，且缺少专人的负责，没有做好所有设备的全面验收。
对于刚刚投入运行的设备，没有严格审查其防误逻辑，而导致在运行当中发生失效的问题；第三，调试不到位。
调试人员因工作经验以及技术水平等多方面原因，在程序编写时存在不规范以及混乱情况，且对于不同调试人员，在具体调试风格方面也存在差异，没有与用户做好沟通，仅仅按照自己方式安装调试，并导致问题的出现；第四，操作不规范。
人员操作存在不规范的情况也将导致误操作问题的发生。
部分人员在实际工作当中，没有谨慎对待解锁操作，甚至对误操作会导致的严重后果没有重视。
变电运维误操作事故的预防和控制对策
变电运维误操作事故的预防和控制对策摘要：针对电力系统的变电运维操作应该要做好规范化的操作和监督管理，这对于实现电力设备的规范操作和电力企业的经营发展具有重要意义。
变电运维操作过程中，很容易出现多样化的失误，这主要是由于其中所涉及的地方较多，不确定影响因素较为繁杂，对于变电运维带来一定的管理难度，如何更好地做好变电运维工作是值得思考的问题，基于此，本文针对变电运维误操作事故的预防和控制措施展开了研究分析。
关键词：变电运维；误操作事故；预防；控制措施；分析1变电运维的重要作用随着电网规模的不断扩大，一个运维站维护8座左右的变电站已属于常态，变电运行维护及操作量越来越大，间接导致了变电运维误操作事故发生的高频性。
在防止变电运行误操作事故的诸多措施中，检查与维护倒闸操作居于首要地位。
虽然听上去十分简单，但是实际上这项工作对于技术性的要求十分之高，直接决定着变电站的运行状态。
其实，所谓变电运维，就是贯穿于变电站运行过程中的对设备的巡视、检查、维护，倒闸操作，以及对于突发事故的处理。
因此，为了确保电力系统的高效运行，必须对一切潜在的可能发生的安全问题予以高度重视。
变电运维是整个电力系统维护的最核心部分，如果这一环节出现问题，人们的日常生活受到严重影响只是一个方面，倘若电气设备受损，整个电力系统都有极大可能因此而瘫痪，从而造成更严重的后果，所以我们必须重视变电运维的重要作用。
2变电运维误操作事故的发生原因变电运维操作过程中，很可能出现设备问题，其中包括设备质量问题和设备自身的技术措施不到位等情况。
在实际的设备质量问题方面，可能是由于自身的电气设备质量设计方面存在问题，当然也包括有电气设备的安装质量不足导致出现一定问题。
技术问题多数是由于设备的自身技术措施不足，技术设计方面存在缺陷，由此导致出现一定的倒闸误操作。
进行变电设备的操作管理过程中，可能由于运维人员的管理措施不到位，未根据倒闸操作的实际流程要求来开展管理，很容易出现将错误的操作流程进行设备操作，由此导致出现设备的操作故障，在实际的运维过程中，由于运维人员的管理措施不到位很容易出现一定的习惯性违章操作，第一是不进行模拟预演或者是无票操作，另外是未根据电力设备的实际情况来做好操作票的填写。
电力系统的防误操作情况及防误操作装置的应用
电力系统的防误操作情况及防误操作装置的应用摘要：虽然电力系统为社会经济发展提供了动力保障，但是，在实际操作中，各种误操作现象时有发生，对人身安全以及社会经济发展造成了非常大的威胁。
因此在当前的形势下，加强对电力系统误操作情况以及应对措施、防误操作装置应用研究，具有重要的意义。
本文主要分析了我国电力系统防失误工作存在的问题和原因，探讨了加强失误操作防范控制的措施和方法等方面的内容，希望能够提供一些有价值的参考内容，以促进电力系统的顺利运行。
关键词：电力系统；防误操作情况；防误操作装置1我国电力系统防失误工作存在的问题和原因1.1没有充分认识到组织措施的重要性近几年来，虽然各大电力公司都开始大范围的安装防误闭锁装置，但是同期的误操作事故也有所上升，造成事故的主要原因是操作票错误或者无票操作等。
可以看出，因为操作人员粗心大意、责任心不够或者违章操作而造成的误操作数量大大增加，这也说明了要想完全预防误操作事故，只抓技术远远不够，防误闭锁装置只能作为补充措施。
如果单纯依赖技术措施，忽略了组织措施，不注重对操作人员的思想教育和技术培训，不加强对操作人员的监督和管理，根本达不到防误操作的效果。
1.2对防失误操作装置的投入力度明显不够目前，很多电力公司都仅仅是关注了闭锁的安装率，却没有关注其完好率，直接影响了防失误闭锁装置的使用效果，因为防失误装置常年不运作，只有出现问题的时候才会操作，如果不按照正确的顺序和规则运作，将严重影响操作的有效性，这样就要求必须购买可靠性的产品和装置，而目前很多电力公司在这方面投入相对比较小，购买产品的质量也比较差，造成了数量足而质量差的后果，因此作为电力公司一方面应当加强技术审查，严格把控产品的质量，另一方面要对操作人员加强培训，让其学会对闭锁装置的正确维护和检修。
2加强失误操作防范控制的措施和方法基于目前国内电力系统现状以及电力系统中的失误操作情况分析，可以从以下几个方面中加强失误操作的防范控制。
全仿真变电站在防止变电系统误操作中的应用
编号：SY-AQ-06948( 安全管理)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑全仿真变电站在防止变电系统误操作中的应用Application of full Simulation Substation in preventing misoperation of substation system全仿真变电站在防止变电系统误操作中的应用导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。
在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。
(长春供电公司，吉林长春130051)由清华大学与长春供电公司共同研制的仿真变电站倒闸操作、事故处理培训系统(以下简称ETTS)是采用计算机技术，通过动态数学模型设计而成的装置。
该装置能实时、动态地反应电网中各种电气量的分布变化情况，并利用计算机多媒体技术实现一次设备仿真。
该系统直观、逼真，教控台人机对话采用窗口式中文菜单提示，学员可亲自上机进行倒闸操作、事故处理及误操作演示；可在短时间内增强运行人员对变电运行技术和现场安全技术的认识，积累安全运行的经验。
1ETTS功能特点1.1操作灵活真实感强ETTS的主控室内，所有二次设备，包括盘台上的元件及各装置均与现场的呈1:1的比例。
控制仪表、中央信号、交直流系统、继电保护与自动装置、电力负荷“I、U、P、Q、f”、各种动作信号、指示灯、光字牌、警报等均正确随一次设备的电气量运行情况的变化而变化。
潮流分布每0.2s变化一次，与运行的变电站反应的效果相同。
利用多媒体技术对变压器、互感器、断路器、刀闸、母线等一次设备巡回检查，二次设备检查则通过盘台进行。
盘台与多媒体结合起来可模拟各种运行方式下的一、二次设备的倒闸操作，如停电、送电、同期并列、所内低压交直流系统、主变有载调压；二次设备中的各种铅丝、小刀闸、CT端子、压板、切换把手、按钮等。
智能变电站监控系统防止电气误操作功能的实现
智能变电站监控系统防止电气误操作功能的实现摘要：变电站监控室利用网络，根据使用方的要求，结合工业控制等将多种现代化系统的一种综合性安全管理系统。
避免电力系统的误动作既防误操作，属于变电站中操作控制的基本要求之一。
变电站的避免错误操作的功能一般来说由计算机系统来完成，五防系统是变电站安全的重要保证。
关键词：智能变电站；变电站监控；五防功能；电气误动作1.系统结构智能变电站监控系统中防止电气误操作系统功能的结构图如下所示：由上图可见监控系统的三层防误闭锁功能：站控层、间隔层、过程层。
这三层防误闭锁功能能够给变电站提供多个等级的、综合性的防止错误闭锁功能。
这三层防误功能相互之间是互不干扰的、同时又是不可分离的，各层的功能中某一层不起作用时其它层的防误功能并不会受到影响。
这样就保证了系统的安全。
1.1站控层防误站控层主要指的是厂站级的监控，主要包括：主机工作站、数据通信网网关、状态检测及智能辅助控制系统主机、网络打印机等设备。
主要实现管理监控以及远程通信的作用。
站控层设备主要就是指监控主站、工程师站、信息子站等。
1.1.1站控层构成①硬件部分监控五防主机：完成数据处理、执行控制，相当于电脑的CPU；网络通信：完成各层之间的数据传递；测控装置：完成数据采集和出口控制；现场锁具：配合监控五防节点完成上锁②软件部分数据库模块：包括设备参数库文件、锁码表文件、五防规则库文件。
图形模块：实时监控和五防开票、预演、执行等五防功能。
五防逻辑模块：实时遥控五防功能和操作票功能。
操作票模块：包括操作票内核、打印、编辑，传票机制，操作票图形界面。
1.1.2防误功能这一层的防误功能的实现通常是通过一般监控主机、数据通信来完成。
通过这一层的网络和相关协议，收集间隔层传送的信号。
同时本层监控系统中嵌入了相关防误模块，用这些来进行防误的逻辑运算。
其范围包括所有开关和接地线路等设备，对整个变电站进行防误操作控制。
站控层防误具有五防系统和监控系统相结合的优点，可同步解决“走空程”的问题。
智能变电站监控系统防止电气误操作功能的实现 姚立画
智能变电站监控系统防止电气误操作功能的实现姚立画摘要：IEC61850标准是电力系统自动化领域唯一的全球通用标准，应用这个标准到智能变电站内，将信息进行互换，按系统各个构架设立防止误分、误合的功能，能够使得操作变得更加可靠，将二次系统在设计上进行简化。
就如何实现智能变电站监控系统中防误操作进行分析，根据变电站系统构架，设立了三个分层的防误闭锁功能，对IEC61850标准进行分析和研究，并改进和完善其防误闭合功能的接口，并在此基础上，制定出防误操作规则的具体表现形式。
关键词：智能变电站；监控系统；防误闭锁；IEC 61850；防误规则文件引言：防误操作是变电站操控运作的基础要求，其主要的功能就是“五防”。
通过五防系统来实现变电站的防误操作，很大程度上保证了变电站在操作上的安全性，但是也有一些缺点：需要增添更多相关的设施设备；监控系统的操作过程变得更加繁琐。
随着社会的不断进步，IEC61850标准在不断的应用，变电站也在向着智能化不断建设和发展。
1.系统构架1.1站控层防误站控层防误主要是通过监控主机来完成的，也能够通过数据通信网关机来完成，把相关防误操作功效板块投入于站控层的监控系统内。
站控层防误能够做到有效的人机操作，其控制指令必须通过相应的检查工作才会发到间隔层中，如果操作不能达到防误标准，监控主机会把这项操作进行闭锁并发出警报。
用户错误操作会导致闭锁并发出警报，警报内容会提及被闭锁的操作项目以及不符合标准的地方。
监控主机必须要对自身的防误权限进行管理，此权限在配置上具有灵活性。
监控主机对操作票有着重要作用，操作票具有诸多功效，其中就包括正在预演过程中的检验功效，如果不能通过检验，就及时终止预演并发出警报。
监控主机结合操作票的运行次序，根据顺序进行相应操作，确认操作正确性即可自动关闭设备，下一步的操作也随之自动打开。
操作票在运作时若是发生异常，监控主机会根据相应情况进行实时性的关闭，剩余未完成的操作也会被自动停止。
变电站防止误操作系统的管理维护
变电站防止误操作系统的管理维护摘要：变电站防止误操作是日常安全运行管理的重点，在电力系统发生的运行人员的责任事故中，50%以上是误操作事故。
所以变电站的相关管理人员应该结合集控站的运行管理，及时总结引发误操作的主要原因，找出防止电气误操作的关键环节，以便在接下来的工作中做好防止误操作的安全控制，以此来杜绝误操作的发生。
但是若要真正确保集中监控模式下的防止误操作操作安全，还需要建立集中监控模式下的防止误操作操作系统。
重本文点阐述了误操作系统的主要功能、组织结构和优点。
关键词：变电站防止误操作系统安全控制引言：变电站防止误操作是日常安全运行管理的重点，所谓防止防止误操作操作网络化系统，就是在变电站就地防止误操作系统的基础上，通过数字网络化建立的地区性防止误操作操作系统，为了实现监控中心站对集控所、变电站等就地防止误操作数据的集中管理、统计和查询，需要构建三层防止误操作操作管理系统。
并且还要不断完善站与站之间联络线上设备的闭锁，通过进行信息共享，实现监控中心与其所辖变电站防止误功能的集中管理。
1.系统主要功能1.1系统组成变电站防止误操作系统是要建立以监控中心为主，下辖集控所、变电站就地防止误操作的三层微机系统。
其中监控中心主站通过组建客户端，实现对所有的数据进行集中管理的功能。
而下辖集控所的功能是可以灵活处理根据现场情况，并通过权限管理对相同设备实施不同的操作，变电站层为最底层。
1.2系统结构系统的总体结构采用的是分布式网络化系统，在监控中心主站系统中，除了能实现完善变电站之间联络线上设备的闭锁的功能，还可以防止两个有联络设备的站之间操作时，出现恶性事故的发生。
集控所防止误操作系统可以在集控所模拟预演，再通过防止误操作系统传送到变电站。
集控所可以在运行程序和数据的同时，接收主站发布的维护信息，起到对数据维护或升级作用。
变电站就地五防系统既可接收监控中心站、集控所下传的电子票，在变电站接票传入电脑钥匙操作，其运行程序和运行数据又可接收主站发布的维护信息，自动对数据进行维护或升级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全管理编号：YTO-FS-PD609
全仿真变电站在防止变电系统误操作
中的应用通用版
In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.
标准/ 权威/ 规范/ 实用
Authoritative And Practical Standards
全仿真变电站在防止变电系统误操
作中的应用通用版
使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
(长春供电公司，吉林长春130051)
由清华大学与长春供电公司共同研制的仿真变电站倒闸操作、事故处理培训系统(以下简称ETTS)是采用计算机技术，通过动态数学模型设计而成的装置。
该装置能实时、动态地反应电网中各种电气量的分布变化情况，并利用计算机多媒体技术实现一次设备仿真。
该系统直观、逼真，教控台人机对话采用窗口式中文菜单提示，学员可亲自上机进行倒闸操作、事故处理及误操作演示；可在短时间内增强运行人员对变电运行技术和现场安全技术的认识，积累安全运行的经验。
1 ETTS功能特点
1.1 操作灵活真实感强
ETTS的主控室内，所有二次设备，包括盘台上的元件及各装置均与现场的呈1:1的比例。
控制仪表、中央信号、交直流系统、继电保护与自动装置、电力负荷“I、U、P、Q、f”、各种动作信号、指示灯、光字牌、警报等均正确
随一次设备的电气量运行情况的变化而变化。
潮流分布每0.2 s变化一次，与运行的变电站反应的效果相同。
利用多媒体技术对变压器、互感器、断路器、刀闸、母线等一次设备巡回检查，二次设备检查则通过盘台进行。
盘台与多媒体结合起来可模拟各种运行方式下的一、二次设备的倒闸操作，如停电、送电、同期并列、所内低压交直流系统、主变有载调压；二次设备中的各种铅丝、小刀闸、CT端子、压板、切换把手、按钮等。
操作灵活，真实直观。
1.2 仿真范围广整体概念强
能实时模拟所在电力系统，包括变电站进出线对端电源电气量相互变化的关系，系统概念完整。
能模拟标准典型变电站的各种主接线及站内交直流供电系统。
能全面模拟各种继电保护与自动装置的动作行为，如常规保护、横差、平衡、四统一保护中的零序、距离、高频、三段过流、后加速、母差、故障录波器、失灵、带有打印装置的微机保护、主变差动、瓦斯、一次复合电压闭锁过流、小电流系统接地保护、系统周波、综合重合闸、同期装置等。
各种装置动作逻辑关系完全按定值进行，各级保护范围相互配合，全面反应实际情况，实现了变电站全仿真。
1.3 功能齐全实用性强
(1) 能模拟大电流或小电流接地系统异常运行及事故状态下的各种中央信号、音响，继电保护及自动装置动作情况；各种指示灯、光字牌、指示仪表等随电力系统的故障类型、性质等正确反应，对应变化。
(2) 能模拟变电站内一、二次设备、直流系统的各种故障。
并同时通过多媒体的声、光、像达到层次分明，全面准确显示事故状态。
(3) 模拟事故种类多。
可以组合几千种故障和异常运行状态，如单相接地、二相及三相短路、设备瓷瓶(套)闪络、内部绝缘击穿、主变温度升高、继电保护及自动装置异常误动、拒动等状态。
不但能模拟单一故障，而且还能模拟2种以上站内一、二次设备及系统同时或相继发生的多种复合型故障，符合现场实际运行情况。
(4) 模拟事故处理。
运行人员可根据本站二次设备所反映的故障现象，分析判断事故范围、类型、性质，可利用多媒体对一次设备进行检查，区分站内或站外故障，确定故障设备。
并根据有关规程，在仿真系统一、二次设备上连续进行事故处理。
还能对误处理所产生的扩大事故进行显示。
1.4 一站多能具有普遍性
仿真变电站主接线可根据各地区变电站主接线及设备情况进行适当改变。
此时原盘台上未用设备视为闲置设备
或待扩建设备。
由于仿真变电站完全能够模拟系统中各类变电站主接线运行方式下的操作功能、监视功能、设备及系统故障现象及处理功能，因而具有普遍性、代表性、针对性。
2 ETTS在电力安全生产中的作用
2.1 可提高运行人员的安全技术素质
(1) 根据电力部的电业生产人员培训制度所规定的内容，通过ETTS系统进行如现场一样的各种设备巡视，倒闸操作，演习各类事故现象及事故处理方法，可使生产人员在很短的时间内积累运行知识，起到了见效快，培训效果好的作用。
(2) ETTS能演示操作现场各种难度、深度、广度及实用、典型、有针对性、有普遍性的题目。
2.2 可对运行人员的职业安全技能水平进行鉴定
ETTS系统具备电力部颁布的电力工人职业技术技能鉴定规范的内容及各级领导应备的安全技术业务知识。
仿真变电站具有很强的真实感，完全适用于对电力行业变电运行人员进行安全技术考核。
2.3 可提高“反措安措”的技术水平
“反措安措”是预防事故的重要措施，目前变电站反事故演习或预想往往只是写在纸上，是“空对空”，局限性大，效果不好。
利用ETTS进行此项工作，场面逼真、效
果显著。
因ETTS能反映出继电保护和自动装置反事故“技措纲要”部分内容，变压器、互感器、高压开关、绝缘瓷瓶污闪反事故“技措”部分内容，同时又能模拟带负荷拉、合刀闸，带电挂地线，带地线送电等误操作事故以及误投、切保护压板、错倒CT端子、切换把手等可能造成的局部或系统事故，因而可对运行人员避免发生误操作事故产生积极影响，为电力系统安全稳定经济供电发挥积极作用。
2.4 可提高安全运行管理水平
ETTS仿真度越高，师资力量越强就越能促进“两票”管理措施的实施，并加强对侧路刀闸及旁路刀闸的操作管理。
如果一、二次设备巡视有漏洞，设备异常就不能及时发现和消除，就会给电力系统安全运行带来严重的危害。
利用ETTS可以促进运行人员自觉遵守、执行各项规章制度，使各级运行人员从思想上重视设备的巡视管理。
目前的现场巡视、操作管理制度是很完备的，
达到科学化、规范化的程度。
但对事故的管理还存在很多问题。
经ETTS模拟实际事故处理，根据一、二次设备及电力系统各种故障、事故反映出的信息进行检查，通过综合分析、判断，确定事故范围、类型、距离、性质、
事故扩大的原因，采取相应的操作处理措施。
这就是事故判断处理管理系统，即事故处理程序或变电站事故处理技术管理系统图。
此图结合变电站主接线，电力系统情况、继电保护自动装置、高压设备等有关事故处理方面的规程，寻求科学规范的分析程序、操作处理程序，以指导现场运行人员正确、可靠、迅速地进行事故处理，把电力系统的突发性事故损失降到最低点，确保电力系统安全、稳定、经济供电。
目前国内变电仿真装置还没有统一的技术规范，仿真效果差距很大，在一定程度上影响了ETTS的推广应用。
为此，必须与电力系统变电站同步发展，不断改进，不断完善，为电网安全稳定运行提供更好的安全保障。
该位置可输入公司/组织对应的名字地址
The Name Of The Organization Can Be Entered In This Location。
