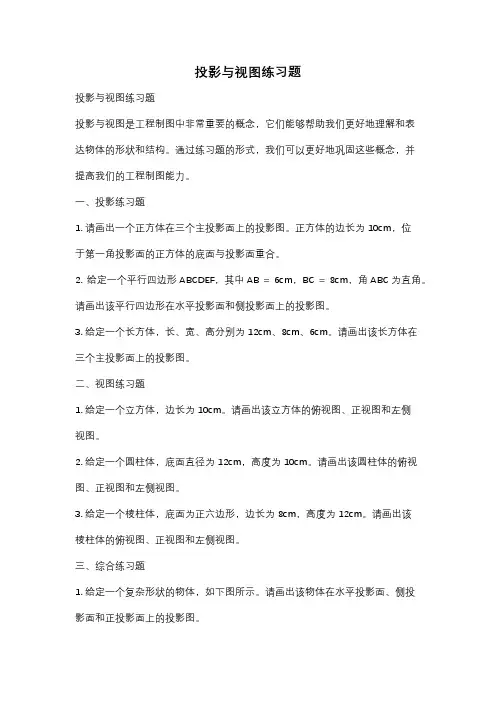

投影与视图练习题
投影与视图练习题投影与视图练习题投影与视图是工程制图中非常重要的概念，它们能够帮助我们更好地理解和表达物体的形状和结构。
通过练习题的形式，我们可以更好地巩固这些概念，并提高我们的工程制图能力。
一、投影练习题1. 请画出一个正方体在三个主投影面上的投影图。
正方体的边长为10cm，位于第一角投影面的正方体的底面与投影面重合。
2. 给定一个平行四边形ABCDEF，其中AB = 6cm，BC = 8cm，角ABC为直角。
请画出该平行四边形在水平投影面和侧投影面上的投影图。
3. 给定一个长方体，长、宽、高分别为12cm、8cm、6cm。
请画出该长方体在三个主投影面上的投影图。
二、视图练习题1. 给定一个立方体，边长为10cm。
请画出该立方体的俯视图、正视图和左侧视图。
2. 给定一个圆柱体，底面直径为12cm，高度为10cm。
请画出该圆柱体的俯视图、正视图和左侧视图。
3. 给定一个棱柱体，底面为正六边形，边长为8cm，高度为12cm。
请画出该棱柱体的俯视图、正视图和左侧视图。
三、综合练习题1. 给定一个复杂形状的物体，如下图所示。
请画出该物体在水平投影面、侧投影面和正投影面上的投影图。
（图片描述：复杂形状的物体）2. 给定一个倾斜的长方体，长、宽、高分别为10cm、6cm、8cm。
请画出该长方体的俯视图、正视图和左侧视图。
3. 给定一个组合体，由一个正方体和一个圆柱体组成。
正方体的边长为8cm，圆柱体的底面直径为10cm，高度为12cm。
请画出该组合体的俯视图、正视图和左侧视图。
以上练习题旨在帮助读者巩固和加深对投影与视图的理解。
通过反复练习，读者可以更加熟练地绘制投影图和视图图，提高工程制图的能力。
同时，这些练习题也能够培养读者的空间想象力和几何思维能力，对于工程设计和制造有着重要的意义。
在进行练习时，读者可以使用纸和铅笔来绘制图形，也可以借助计算机辅助绘图软件进行练习。
无论使用何种方式，都要保持绘图的准确性和规范性，注意比例和尺寸的准确度。
三视图(第1课平行、中心、正投影)资料
2、同一时刻阳光下的影子长的物体比影子短的物体 高。对吗？
3、太阳光下转动一个正方体，它的投影最多是 边形，最少是 边形
9
你能指出这些图形分别从哪个角度观察得到的吗?
视图
三视图法：从正面、上面和侧面 （左面或右面）三个不同的方向 看一个物体，然后描绘三张所看
左视图：
第二列的方块有 2 个，
动手设计
请画出下面立体图形的三视图。 俯视方向 注意：根据“长对正，高平齐，宽相等” 画 三视图必须遵循的法则作图.
挑战中考
2008年中招试题
4.如图（1）是一些大小相同的小正方体组 成的几何体，其主视图如图（2）所示，则 其俯视图是（ B）
图（1）
图（2）
A
B
C A
B
D
3
3、中心投影规律及画法：
灯光下，不同物体的影子 方向可能同也可能不同； 等高物体垂直地面，离光 源近影子短，离光源远影 子长；等长物体平行地面， 离光源近影子长，离光源 远影子短。影长与物长不 一定成比例。
例：如图根据小明和小红的影子确定路灯的位置，并画 出塔的影子。
4
二、正投影（特殊的平行投影）
中的数字表示在该位置小正方
1
体的个数。
你能摆出这个几何体吗？
试画出这个几何体的主 视图与左视图。
主视图：
左视图：
21 2
21
不用摆出这个几何体，你能画出 这个几何体的主视图与左视图吗？
12
思考方法
先根据俯视图确定主视图有 列，
主视图：
再根据数字确定每列的方块有 个，
主视图有 3 列，第一列的方块有 1 个， 第二列的方块有 2 个，第三列的方块有 1 个， 左视图有 2 列， 第一列的方块有 2 个，

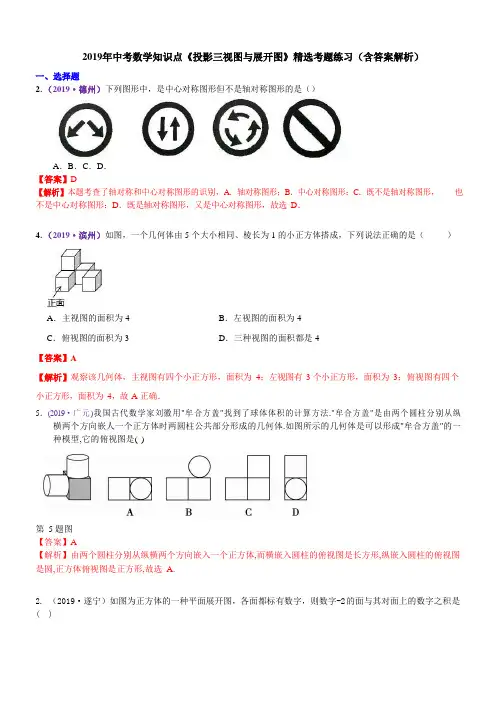

2019年中考数学知识点《投影三视图与展开图》精选考题练习(含答案解析)
2019年中考数学知识点《投影三视图与展开图》精选考题练习（含答案解析）一、选择题2．（2019·德州）下列图形中，是中心对称图形但不是轴对称图形的是（）A．B．C．D．【答案】D【解析】本题考查了轴对称和中心对称图形的识别，A．轴对称图形；B．中心对称图形；C．既不是轴对称图形，也不是中心对称图形；D．既是轴对称图形，又是中心对称图形，故选D．4．（2019·滨州）如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列说法正确的是（）A．主视图的面积为4 B．左视图的面积为4C．俯视图的面积为3 D．三种视图的面积都是4【答案】A【解析】观察该几何体，主视图有四个小正方形，面积为4；左视图有3 个小正方形，面积为3；俯视图有四个小正方形，面积为4，故A 正确．5．(2019·广元)我国古代数学家刘徽用"牟合方盖"找到了球体体积的计算方法."牟合方盖"是由两个圆柱分别从纵横两个方向嵌人一个正方体时两圆柱公共部分形成的几何体.如图所示的几何体是可以形成"牟合方盖"的一种模型,它的俯视图是( )第 5 题图【答案】A【解析】由两个圆柱分别从纵横两个方向嵌入一个正方体,而横嵌入圆柱的俯视图是长方形,纵嵌入圆柱的俯视图是圆,正方体俯视图是正方形,故选A.2.（2019·遂宁）如图为正方体的一种平面展开图，各面都标有数字，则数字-2 的面与其对面上的数字之积是( )A.-12B. 0C.-8D. -10【答案】A【解析】正方体折叠还原后-2 的对面是 6，所以-2 6=-12.4．（2019·淮安）下图是由4个相同的小正方体搭成的几何体，则该几何体的主视图是（）【答案】C【解析】从正面看几何体共有 3 列，第一列 2 块，第二列和第三列都是一块，所以主视图为 C. 6．（2019·长沙）某个几何体的三视图如图所示，该几何体是【】【答案】D【解析】由三视图可知：该几何体为圆锥．故本题选：D．3．（2019·益阳）下列几何体中，其侧面展开图为扇形的是（）A. B. C.D.【答案】C【解析】∵圆柱的侧面展开图是长方形、三棱柱的侧面展开图是长方形、圆锥的侧面展开图是扇形、三棱锥的侧面展开图是三块三角形，∴选C.5．（2019·常德）图是由4个大小相同的小正方体摆成的几何体，它的左视图是（）【答案】C【解析】根据左视图是从左向右看得到的视图，可知选项C 正确．5．（2019·武汉）如图是由5个相同的小正方体组成的几何体，该几何题的左视图是（）A．B．C．D．【答案】A【解析】从左面看易得第一层有1 个正方形，第二层有 2 个正方形，如图所示：故选A．6．（2019·黄冈）如图，是由棱长都相等的四个小正方体组成的几何体.该几何体的左视图是【答案】B【解析】直接利用三视图的画法，从左边观察，可画．1．（2019·陇南）下列四个几何体中，是三棱柱的为（）A．B．C．D．【答案】C．【解析】A 中的立体图形是长方体，B 中的立体图形是圆锥，C 中的立体图形是三棱柱，D 中的立体图形是圆柱，故选：C．3．（2019·安徽）一个由圆柱和长方体组成的几何体如图水平放置，它的俯视图是【答案】C【解析】本题考查了简单组合体的三视图，解题的关键是就在于要先确定几何体的主视图的位置，然后按照题目要求从不同方向观察几何体，看得见的部分的轮廓用实线画出．从上方观察该几何体，圆柱的俯视图是圆，长方体的俯视图是正方形，且圆内切于该正方形.注意：能看见的棱边用实线表示，看不见的棱边用虚线表示，故选C.1.（2019·岳阳）下列立体图形中，俯视图不是圆的是（）A B C D【答案】C【解析】正方体的俯视图与正方形，其它三个的俯视图都是圆，故选C．2.（2019·无锡）一个几何体的主视图、左视图、俯视图都是长方形，这个几何体可能是（）A.长方体B.四棱锥C.三棱锥D.圆锥【答案】A【解析】本题考查了由视图判断几何体，主视图、左视图、俯视图都是长方形的几何体是长方体，故选A. 3.（2019·滨州）如图，一个几何体由5 个大小相同、棱长为1 的小正方体搭成，下列说法正确的是（）A．主视图的面积为4 B．左视图的面积为4C．俯视图的面积为3 D．三种视图的面积都是4【答案】A【解析】观察该几何体，主视图有四个小正方形，面积为4；左视图有3 个小正方形，面积为3；俯视图有四个小正方形，面积为4，故A 正确．4.（2019·济宁）如图，一个几何体上半部为正四校锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是（）A B C D【答案】B【解析】选项A 和C 带图案的一个面是底面，不能折叠成原几何体的形式；选项B 能折叠成原几何体的形式；选项D 折叠后下面带三角形的面与原几何体中的位置不同．5. (2019·聊城)如图所示的几何体的左视图是【答案】B【解析】A 中间是虚线,∴是从右边看得到的图形,故A 错误;B 是左视图,正确;C 是主视图,故C 错误;D 是俯视图, 故D 错误.故选B.6.（2019·潍坊）如图是由10 个同样大小的小正方体摆成的几何体，将小正方体①移走后，则关于新几何体的三视图描述正确的是（）A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图不变，主视图不变D．主视图改变，俯视图改变【答案】A【解析】通过小正方体①的位置可知，只有从正面看会少一个正方形，故主视图会改变，而俯视图和左视图不变，故选择A．7.（2019·淄博）下列几何体中，其主视图、左视图和俯视图完全相同的是（）A.B. C. D.【答案】D.【解析】：A.圆柱的主视图和左视图是长方形、俯视图是圆形，故本选项不符合题意；B.三棱柱的主视图和左视图是相同的长方形，但是俯视图是一个三角形，故本选项不符合题意；C.长方体的主视图和左视图是不一样的长方形，俯视图也是一个长方形，故本选项不符合题意；D.球体的主视图、左视图和俯视图是相同的圆，故本选项符合题意．故选.D．【知识点】简单几何体的三视图8. (2019·巴中)如图是由一些小立方体与圆锥组合成的立体图形,它的主视图是( )【答案】C【解析】从正面看这个组合体,可以看到四个正方体和一个圆锥的侧面,下面一层是三个正方形,上面一层左边是正方形,右边是三角形,故选C.9.（2019·达州）下图是由7 个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）【解析】这个几何体的第一行有三层，第二行有一层，故应选 C. 10.（2019·眉山）如图是由6 个完全相同的小正方体组成的立体图形，它的左视图是【答案】D【解析】解：从左侧看，共有 3 列，第一列有两个正方形，第二列有一个正方形，第三列有一个正方形，故选D.11.(2019·自贡)下图是一个水平放置的全封闭物体，则它的俯视图是（）【答案】C.【解析】俯视图就是从上面看，从上面看可以看到两个矩形，并且都是实线.故选 C.12.（2019·天津）右图是一个由 6 个相同的正方体组成的立体图形，它的主视图是【答案】B【解析】从正面看由两层组成，上面一层 1 个正方形，下面一层三个正方形，所以选 B.13.(2019·宁波) 如图,下列关于物体的主视图画法正确的是第 5 题图【答案】C14.（2019·衢州）如图是由4个大小相同的立方块搭成的几何体，这个几何体的主．视．图．是（A）A.B. C. D.【答案】A【解析】本题考查主视图的识别，该几何体从正面看看到的图形是 A 图，故选 A.15. (2019·台州)如图是某几何体的三视图,则该几何体是( )A.长方体B.正方体C.圆柱D.球第 2 题图【答案】C【解析】圆柱从正面看是长方形,从左面看底面是圆形,从上面看是长方形,符合图示的三视图.16.（2019·重庆B 卷）如图是一个由5 个相同正方体组成的立体图形，它的主视图是（）【答案】Ｄ【解析】三视图分为主视图，俯视图和左视图.三视图是观测者从上面、左面、正面三个不同角度观察同一个空间几何体而画出的图形.从正面看，有５个正方体表面组成，故选Ｄ．17.（2019·重庆A 卷）如图是由4 个相同的小正方体组成的一个立体图形，其主视图是（）【答案】A．【解析】因为从正面看该几何体，共有 2 列，第1 列有两个小正方形，第 2 列有一个小正方形，所以选A．3．（2019·温州）某露天舞台如图所示，它的俯．视．图．是（）【答案】B【解析】本题考查的是画出立体图形的三视图的知识，解题的关键是准确掌握三视图的概念来求解，要画出图中几何体的俯视图，首先由俯视图的概念：几何体的俯视图是从上面看到的图形，观察得出这个几何体的俯视图是长方形中间有一个长方形，且这两个长方形具有共同的边，故选B.3．（2019·绍兴）如图的几何体由6个相同的小正方体搭成，它的主视图是()【答案】A【解析】从正面看易得第一层有2 个正方形，第二层有 3 个正方形．故选A．3．（2019·嘉兴）如图是由四个相同的小正方形组成的立体图形，它的俯视图为（）A．B．C．D．【答案】B【解析】俯视图是上面往下观察所得的图形，观察可知第一层一个靠左边，第二层两根，故选 B.3.（2019·烟台）如图所示的几何体是由9 个大小相同的小正方体组成的，将小正方体①移走后，所得几何体的三视图没有发生变化的是（）．A．主视图和左视图B．主视图和俯视图C．左视图和俯视图D．主视图、左视图、俯视图【答案】A【解析】将小正方体①移走后，该几何体的主视图和左视图没有发生变化，俯视图中小正方体①的投影会没有．4.（2019·威海）如图所示的几何体是由几个大小相同的小正方体搭成的，其俯视图是（）【答案】C【解析】俯视图是从一个几何体的上面由上向下看所得到的视图，从这个几何体的上面看，可以得到两排小正方形，其中上一排 4 个，下一排1 个，故选C.5.．（2019·盐城）如图是由6 个小正方体搭成的物体，该所示物体的主视图是( )【答案】C【解析】三视图分为主视图、左视图和俯视图.主视图是在物体正面从前向后观察物体得到的图形；该图从正面看第一层是三个小正方形，第二次中间一个小正方形，故选C.3．（2019·江西）如图是手提水果篮抽象的几何体，以箭头所指的方向为主视图方向，则它的俯视图为（）【答案】A【解析】俯视图反映几何体的长和宽，通过观察几何体可以画出对应的视图.3．（2019·山西）某正方体的每个面上都有一个汉字,如图是它的一种展开图,那么在原正方体中,与"点"字所在面相对的面上的汉字是( )A.青B.春C.梦D.想第 3 题图【答案】B【解析】根据正方体的展开与折叠中面的关系,可知与"点"字所在面相对的面上的汉字是春,故选B.二、填空题1.（2019·攀枝花）如图是一个多面体的表面展开图，如果面F在前面，从左面看是面B，那么从上面看是面．（填字母）【答案】C 或E【解析】动手折一折或发挥空间想象能力都可得出判断.。
建筑制图与识图练习题—模块二：投影的知识
广西理工职业技术学院《建筑工程制图与识图》练习题班级：课程：《建筑工程制图与识图》姓名：学号：一、填空题（每空0.5分，共15分）。
1.图样上的尺寸，包括、、、四要素。
2.比例是图形与实物相对应的，比例的大小，是指的大小，如1：100 1：200。
3.物体要形成投影必须具备以下条件：、、。
4.投影法分为中心投影和平行投影；其中的平行投影又分为、。
5.工程中常用的四种投影图有：透视图、、、。
6.投影体系中三个投影面的分别是、和、，三面投影图的投影关系可概括为、和。
7.投影面平行线包括、、；投影面垂直面包括、、。
8.与圆锥面相交，可能的截交线形状为圆、椭圆、、、。
二、选择题（每小题1分，共10分）9.下列图线绘制正确的是（）A、 B、 C D10.下列比例最大的是（）A、1:250B、1：3000C、1:20D、1:10000011.物体在水平投影面上反映的方向是（）A、上下、左右B、前后、左右C、上下、前后D、上下、左右12.直线AB仅仅在W面投影反映实长，该直线为( )。
A.水平线B.正平线C.侧平线D.侧垂线13.下列标注不正确的是（）A、 B、 C D14、平面与某投影面平行，则在该投影面上投影为（）A、一直线B、一斜线C、平面实形D、其他15.已知点B的坐标为（10，8，9），则点B到H面的距离为（）。
17．物体在水平投影面上反映的方向是（）A、上下、左右B、前后、左右C、上下、前后D、上下、左右18.建筑平面图中的中心线、对称一般应用。
（）A、细实线B、细虚线C、细单点长画线D、细双点画线三、作图题。
19.过C作一水平直线CD，与直线AB相交(5分)。
20. 已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，补全各点的三面投影，并表明可见性（5分）。
21. 作出直线AB的三面投影，已知端点A（28，8，5），B（6，18，20）（5分）22、已知平面形的两面投影，求其第三面投影并说明它们是什么位置平面（10分）。
(易错题精选)初中数学投影与视图技巧及练习题附答案
（易错题精选）初中数学投影与视图技巧及练习题附答案一、选择题1．如图所示，该几何体的俯视图是（）A．B．C．D．【答案】C【解析】【分析】根据三视图的画法即可得到答案.【详解】解：从上面看是三个矩形，符合题意的是C，故选：C．【点睛】此题考查简单几何体的三视图，明确三视图的画法是解题的关键.2．某几何体的三视图如图所示，则该几何体的体积为（）A．3 B．3C．2D．2【答案】C【解析】【分析】依据三视图中的数据，即可得到该三棱柱的底面积以及高，进而得出该几何体的体积．【详解】解：由图可得，该三棱柱的底面积为12×2×2＝2，高为3， ∴该几何体的体积为×23＝32，故选：C ．【点睛】本题主要考查了由三视图判断几何体，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．3．六个大小相同的正方体搭成的几何体如图所示，其俯视图是（ ）A ．B ．C ．D ．【答案】B【解析】分析：俯视图有3列，从左到右正方形个数分别是2，1，2，并且第一行有三个正方形． 详解：俯视图从左到右分别是2，1，2个正方形，并且第一行有三个正方形．故选B ．点睛：本题考查了简单组合体的三视图，培养学生的思考能力和对几何体三种视图的空间想象能力．4．如图是某几何体的三视图及相关数据，则该几何体的表面积是（ ）A ．(822π+B ．11πC ．(922π+D ．12π【答案】D【解析】【分析】先根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=圆柱的底面直径=2，圆锥的母线长为3，圆柱的高=4，然后根据圆锥的侧面积等于它展开后的扇形的面积，即S=12LR，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；圆柱侧面积等于展开后矩形的面积，矩形的长为圆柱的高，宽为底面圆的周长；而该几何体的表面积=圆锥的侧面积+圆柱的侧面积+圆柱的底面积．【详解】根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=2，圆锥的母线长为3，∴圆锥的侧面积=12•2π•1•3=3π，圆柱的侧面积=2π•1•4=8π，圆柱的底面积=π•12=π，∴该几何体的表面积=3π+8π+π=12π．故选D．【点睛】本题考查了圆锥的侧面积的计算方法：圆锥的侧面积等于它展开后的扇形的面积，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；也考查了看三视图和求圆柱的侧面积的能力．5．如图，小明用由5个相同的小立方体搭成的立体图形研究几何体的三视图的变化情况．若由图1变到图2，不变化的是（）A．主视图B．主视图和左视图C．主视图和俯视图D．左视图和俯视图【答案】B【解析】【分析】根据主视图是从物体的正面看得到的视图，俯视图是从上面看得到的图形，左视图是左边看得到的图形，可得答案．【详解】主视图都是第一层三个正方形，第二层左边一个正方形，故主视图不变；左视图都是第一层两个正方形，第二层左边一个正方形，故左视图不变；俯视图底层的正方形位置发生了变化．∴不改变的是主视图和左视图．故选：B．【点睛】本题考查了简单组合体的三视图，利用三视图的意义是解题关键．6．一个长方体的三视图如图，若其俯视图为正方形，则这个长方体的表面积为（ ）A ．48B ．57C ．66D ．48236+【答案】C【解析】【分析】 先根据三视图画出长方体，再根据三视图得出32,4AB CD CE ===，然后根据正方形的性质求出,AC BC 的长，最后根据长方体的表面积公式即可得．【详解】由题意，画出长方体如图所示：由三视图可知，32,4AB CD CE ===，四边形ACBD 是正方形AC BC ∴=22218AC BC AB +==Q3AC BC ∴==则这个长方体的表面积为24233434184866AC BC AC CE ⋅+⋅=⨯⨯+⨯⨯=+= 故选：C ．【点睛】本题考查了正方形的性质、三视图的定义、长方体的表面积公式等知识点，掌握理解三视图的相关概念是解题关键．7．下面四个几何体中，俯视图是圆的几何体共有( )A．1个B．2个C．3个D．4个【答案】B【解析】题目中的四个几何体，俯视图是圆的几何体为圆柱和球,共2个,故选B.8．如图是空心圆柱，则空心圆柱在正面的视图，正确的是（）A．B．C．D．【答案】C【解析】【分析】找出从几何体的正面看所得到的视图即可．【详解】解：从几何体的正面看可得：．故选：C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握三视图所看的位置．9．下面是从不同的方向看一个物体得到的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱【答案】C【解析】【分析】由主视图和左视图可得此几何体为锥体，根据俯视图可判断出该物体的形状是三棱锥．【详解】解：∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是3个三角形组成的大三角形，∴该物体的形状是三棱锥．故选：C．【点睛】本题考查了几何体三视图问题，掌握几何体三视图的性质是解题的关键．10．如图的几何体是由五个小正方体组合而成的，则这个几何体的左视图是( )A．B．C．D．【答案】D【解析】【分析】找到从左面看到的图形即可.【详解】从左面上看是D项的图形.故选D.【点睛】本题考查三视图的知识，左视图是从物体左面看到的视图.11．如图是由4个大小相同的立方块搭成的几何体，这个几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】主视图：从物体正面观察所得到的图形，由此观察即可得出答案.【详解】从物体正面观察可得，左边第一列有2个小正方体，第二列有1个小正方体.故答案为：A.【点睛】本题考查三视图的知识，主视图是从物体的正面看得到的视图．12．在娱乐节目“墙来了！”中，参赛选手背靠水池，迎面冲来一堵泡沫墙，墙上有人物造型的空洞．选手需要按墙上的造型摆出相同的姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一块几何体恰好能以右图中两个不同形状的“姿势”分别穿过这两个空洞，则该几何体为()A．B．C．D．【答案】C【解析】试题分析：通过图示可知，要想通过圆，则可以是圆柱、圆锥、球，而能通过三角形的只能是圆锥，综合可知只有圆锥符合条件.故选C13．如图所示的几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】找到从正面看所得到的图形即可．【详解】解：从正面可看到从左往右2列一个长方形和一个小正方形，故选A．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．14．如图是由几个相同的小方块搭成的几何体，关于它的三视图，下列说法正确的（）A．主视图面积最大B．左视图面积最大C．俯视图面积最大D．三个视图面积一样大【答案】A【解析】【分析】可先假设小正方形的边长为1，再把从主视图、左视图、俯视图的面积分别算出来，再进行比较，从而得到正确答案.【详解】假设小正方形的边长是1，主视图是第一层三个小正方形，第二层两个小正方形，所以主视图的面积是5；左视图是第一层两个小正方形，第二层一个小正方形，所以主视图的面积是3；俯视图是第一层左边1个小正方形，中间一个小正方形，第二层左边一个小正方形，右边一个小正方形，所以主视图的面积是4；因此，主视图的面积最大.故答案为A.【点睛】本题主要考查了空间几何体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上面看得到的图形是俯视图.15．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列说法正确的是（）．A．主视图的面积为4 B．左视图的面积为4C．俯视图的面积为3 D．三种视图的面积都是4【答案】A【解析】【分析】根据三视图的绘制，首先画出三视图再计算其面积.【详解】解：A．主视图的面积为4，此选项正确；B．左视图的面积为3，此选项错误；C．俯视图的面积为4，此选项错误；D．由以上选项知此选项错误；故选A．【点睛】本题主要考查三视图的画法，关键在于正面方向.16．如图所示的几何体，从左面看到的形状图是（）A．B．C．D．【答案】A【解析】【分析】观察图形可知，从左面看到的图形是2列分别为2，1个正方形；据此即可画图．【详解】如图所示的几何体,从左面看到的形状图是。
投影与视图(知识点+题型分类练习+答案)
投影与视图知识梳理【知识网络】【考点梳理】一、投影1．投影用光线照射物体，在某个平面上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在平面叫做投影面．2．平行投影和中心投影由平行光线形成的投影是平行投影；由同一点(点光源)发出的光线形成的投影叫做中心投影．（1）平行投影：平行光线照射形成的投影（如太阳光线）。
当平行光线垂直投影面时叫正投影。
投影三视图都是正投影。
（2）中心投影：一点出发的光线形成的投影（如手电筒，路灯，台灯）3．正投影投影线垂直投影面产生的投影叫做正投影．要点诠释：正投影是平行投影的一种．二、物体的三视图1．物体的视图当我们从某一角度观察一个物体时，所看到的图象叫做物体的视图．我们用三个互相垂直的平面作为投影面，其中正对我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．要点诠释：三视图就是我们从三个方向看物体所得到的3个图象．2．画三视图的要求(1)位置的规定：主视图下方是俯视图，主视图右边是左视图．(2)长度的规定：长对正，高平齐，宽相等．画图时，看得见的轮廓线画成实线，看不见的轮廓线画成虚线。
三个图的位置展示：要点诠释：主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽．（1）主视图：三视图（2）左视图：（3）俯视图：投影与视图专题练习类型一：平行投影1.有两根木棒AB、CD在同一平面上竖着，其中AB这根木棒在太阳光下的影子BE如图（1）所示，则CD 这根木棒的影子DF应如何画?2.如图所示，某居民小区内A、B两楼之间的距离MN=30米，两楼的高都是20米，A楼在B楼正南，B楼窗户朝南.B楼内一楼住户的窗台离小区地面的距离DN=2米，窗户高CD=1.8米.当正午时刻太阳光线与地面成30°角时，A楼的影子是否影响B楼的一楼住户采光？若影响，挡住该住户窗户多高？若不影响，请说明理由.（参考数据：2≈1.414，3≈1.732，5≈2.236）3.如图所示，在一天的某一时刻，李明同学站在旗杆附近某一位置，其头部的影子正好落在旗杆脚处，那么你能在图中画出此时的太阳光线及旗杆的影子吗？4.已知，如图所示，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m. （1）请你在图中画出此时DE在阳光下的投影.（2）在测量AB的投影时，同时测量出DE在阳光下时投影长为6m.请你计算DE的长.类型二：中心投影1.如图所示，小明在广场上乘凉，图中线段AB表示站在广场上的小明，线段PO表示直立在广场上的灯杆，点P表示照明灯.（1）请你在图中画出小明在照明灯P照射下的影子.（2）如果灯杆高PO=12m，小明身高AB=1.6m，小明与灯杆的距离BO=13m，请求出小明影子的长度.2.确定图中路灯灯泡所在的位置。
面的投影练习题
面的投影练习题在教学、建筑设计和工程领域中，面的投影是一个常见且重要的概念。
掌握面的投影技巧可以帮助我们更好地理解物体在不同投影角度下的形态和特征。
本文将通过一系列的练习题来帮助读者加深对面的投影的理解和应用。
一、练习题 1假设有一个三棱柱，其底面为边长为6厘米的正三角形，高为12厘米。
现要求画出该三棱柱在以下三种不同投影方式下的平面图。
1. 正投影请你根据给定的尺寸和角度，绘制出该三棱柱在正投影下的平面图。
确保长度比例和角度准确。
2. 仰视图将观察者的位置移到三棱柱的正上方，画出该三棱柱在仰视图下的平面图。
注意体现出边长和高度的比例和位置关系。
3. 俯视图将观察者的位置移到三棱柱的正下方，画出该三棱柱在俯视图下的平面图。
同样要准确表达边长和高度的比例和位置关系。
二、练习题 2现在考虑一个更复杂的情况，有一个四棱锥，其底面为边长为8厘米的正方形，高为10厘米。
同样，我们需要绘制出该四棱锥在不同投影方式下的平面图。
1. 正投影请根据给定的尺寸和角度，绘制出该四棱锥在正投影下的平面图。
确保比例和角度准确。
2. 仰视图将视角移到四棱锥的正上方，画出该四棱锥在仰视图下的平面图。
注意边长和高度的比例和位置关系。
3. 俯视图将视角移到四棱锥的正下方，画出该四棱锥在俯视图下的平面图。
同样要准确表达边长和高度的比例和位置关系。
三、练习题 3最后，我们考虑一个圆台的投影情况。
假设有一个圆台，其上底半径为6厘米，下底半径为4厘米，高为10厘米。
同样，绘制出该圆台在不同投影方式下的平面图。
1. 正投影根据给定的尺寸和角度，绘制出该圆台在正投影下的平面图。
确保比例和角度准确。
2. 仰视图将视角移到圆台的正上方，画出圆台在仰视图下的平面图。
注意上下底半径和高度的比例和位置关系。
3. 俯视图将视角移到圆台的正下方，画出圆台在俯视图下的平面图。
同样要准确表达上下底半径和高度的比例和位置关系。
四、总结通过以上的练习题，我们可以更好地理解面的投影概念，并掌握在不同视角下画出平面图的技巧。
投影与视图技巧及练习题含答案
投影与视图技巧及练习题含答案一、选择题1．发展工业是强国之梦的重要举措，如图所示零件的左视图是()A．B．C．D．【答案】D【解析】【分析】根据从左边看得到的图形是左视图，可得答案．【详解】如图所示零件的左视图是．故选D．【点睛】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看到的线画实线．2．某几何体的三视图如图所示，则该几何体的体积为（）A．3 B．3C．2D．2【答案】C【解析】【分析】依据三视图中的数据，即可得到该三棱柱的底面积以及高，进而得出该几何体的体积．【详解】解：由图可得，该三棱柱的底面积为12×2×2＝2，高为3，∴该几何体的体积为×23＝32，故选：C．【点睛】本题主要考查了由三视图判断几何体，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．3．如图所示的几何体是由5个相同的小正方体组成的，下列有关三视图面积的说法中正确的是（）A．左视图面积最大B．俯视图面积最小C．左视图与主视图面积相等D．俯视图与主视图面积相等【答案】D【解析】【分析】利用视图的定义分别得出三视图进而求出其面积即可．【详解】解：如图所示：则俯视图与主视图面积相等．故选：D．【点睛】此题主要考查了简单组合体的三视图，正确把握三视图的定义是解题关键．4．如图，分别是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，则组成这个几何体的小正方体的个数是（）A．3个或4个B．4个或5个C．5个或6个D．6个或7个【答案】B【解析】【分析】根据给出的几何体的视图，通过动手操作，观察可得答案，也可以根据画三视图的方法，发挥空间想象能力，直接想象出其小正方体的个数．【详解】解：综合三视图，第一行第1列有1个，第一行第2列没有；第二行第1列没有，第二行第2列和第三行第2列有3个或4个，一共有：4或5个．故选：B．【点睛】本题比较容易，考查三视图和考查立体图形的三视图和学生的空间想象能力．5．如图是某几何体的三视图及相关数据，则下面判断正确的是（）A．a＞c B．b＞c C．a2+4b2＝c2D．a2＋b2＝c2【答案】D【解析】【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．6．如图所示的几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】从左向右看，得到的几何体的左视图是．故选B．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．7．图1是数学家皮亚特•海恩（Piet Hein）发明的索玛立方块，它由四个及四个以内大小相同的立方体以面相连接构成的不规则形状组件组成．图2不可能是下面哪个组件的视图（）A．B．C．D．【答案】C【解析】【分析】依次分析所给几何体从正面看及从左面看得到的图形是否与所给图形一致即可．【详解】A、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；B、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；C、主视图左往右2列正方形的个数均依次为1，1，不符合所给图形；D、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形．故选C．【点睛】考查由视图判断几何体；用到的知识点为：主视图，左视图分别是从正面看及从左面看得到的图形．8．如图所示的某零件左视图是（）A．B．C．D．【答案】B【解析】【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看是一个矩形，其中间含一个圆，如图所示：故选：B．【点睛】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看到的线画实线．9．如果一个空间几何体的主视图和左视图都是边长为4的正三角形，俯视图是圆且中间有一点，那么这个几何体的表面积是（）A．8πB．12πC．3D．8【答案】B【解析】【分析】【详解】解：由图片中的三视图可以看出这个几何体应该是圆锥，且其底面圆半径为1，母线长为2，因此它的表面积=π×2×4+π×22=12π．故选B．考点：1.由三视图判断几何体；2.圆锥的计算.10．由若干个相同的小正方体摆成的几何体的主视图和左视图均为如图所示的图形，则最多使用小正方体的个数为（）A．8个B．9个C．10个D．11个【答案】C【解析】【分析】由主视图和左视图可还原该几何体每层的小正方体个数.【详解】解：由主视图可得该几何体有3列正方体，高有2层，最底层最多有9个正方体，第二层最多有1个正方体，则最多使用小正方形的个数为10.故选C【点睛】本题主要考查了空间几何体的三视图，由主视图和左视图确定俯视图的形状，再判断最多的正方体个数.11．如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】C【解析】【分析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．【详解】解：从左面看可得到从左到右分别是3，1个正方形．故选C．【点睛】查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．12．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．13．下列几何体是由4个相同的小正方体搭成的，其中左视图与俯视图相同的是（）A．B．C．D．【答案】C【解析】试题分析：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状；从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状；从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状．选项C左视图与俯视图都是，故选C.14．如图是由几个相同的小方块搭成的几何体，关于它的三视图，下列说法正确的（）A．主视图面积最大B．左视图面积最大C．俯视图面积最大D．三个视图面积一样大【答案】A【解析】【分析】可先假设小正方形的边长为1，再把从主视图、左视图、俯视图的面积分别算出来，再进行比较，从而得到正确答案.【详解】假设小正方形的边长是1，主视图是第一层三个小正方形，第二层两个小正方形，所以主视图的面积是5；左视图是第一层两个小正方形，第二层一个小正方形，所以主视图的面积是3；俯视图是第一层左边1个小正方形，中间一个小正方形，第二层左边一个小正方形，右边一个小正方形，所以主视图的面积是4；因此，主视图的面积最大.故答案为A.【点睛】本题主要考查了空间几何体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上面看得到的图形是俯视图.15．如图，某工厂加工一批无底帐篷，设计者给出了帐篷的三视图（图中尺寸单位：m）．根据三视图可以得出每顶帐篷的表面积为（）A．6πm2B．9πm2C．12πm2D．18πm2【答案】B【解析】【分析】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m，底面圆的半径为1.5m，圆柱的高为2m，由于圆锥的侧面展开图为一扇形，圆柱的侧面展开图为矩形，则根据扇形面积公式和矩形面积公式分别计算，然后求它们的和【详解】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，所以圆锥的侧面积=12π 1.522n n n =3π2m 圆柱的侧面积=2π 1.52n n =6π2m 所以每顶帐篷的表面积=3π+6π=9π2m故正确答案为B【点睛】此题考查了圆锥的计算：圆锥的侧面展开图是一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长，也考查了三视图16．如图，由若干个大小相同的小正方体搭成的几何体的左视图是（ ）A ．B ．C ．D ．【答案】C【解析】【分析】根据简单几何体的三视图即可求解.【详解】解：左视图有3列，每列小正方形数目分别为2、1、1.故选：C.【点睛】此题主要考查简单几何体的三视图，熟练画图是解题关键.17．如图是一个由7个同样的立方体叠成的几何体，则这一几何体的三视图中，既是轴对称图形又是中心对称图形的是（ ）A ．俯视图B ．主视图C ．俯视图和左视图D ．主视图和俯视图【答案】A【解析】画出三视图，由此可知俯视图既是轴对称图形又是中心对称图形，故选A.18．下面四个几何体中，左视图是四边形的几何体共有（）A．1个B．2个C．3个D．4个【答案】B【解析】简单几何体的三视图．【分析】左视图是从左边看到的图形，因为圆柱的左视图是矩形，圆锥的左视图是等腰三角形，球的左视图是圆，正方体的左视图是正方形，所以，左视图是四边形的几何体是圆柱和正方体2个．故选B．19．下图是由6个大小相同的小正方体组成的几何体，它的左视图是（）A．B． C．D．【答案】B【解析】【分析】根据三视图的意义进行分析，要注意观察方向是从左边看.【详解】解：从物体左面看，是左边1个正方形，中间2个正方形，右边1个正方形．故选B．【点睛】考核知识点：简单组合体的三视图．20．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个【答案】B【解析】【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．【详解】由主视图和左视图可确定所需正方体个数最少时俯视图（数字为该位置小正方体的个数）为：则搭成这个几何体的小正方体最少有5个，故选B．【点睛】本题考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是关键．【详解】请在此输入详解！【点睛】请在此输入点睛！。
投影基本知识习题及答案
一、填空题1、工程上常采用的投影法是 中心投影法 和 平行投影 法，其中平行投影法按投射线与投影面是否垂直又分为 正投影 和 斜投影 法。
2、当直线平行于投影面时，其投影 直线 ，这种性质叫 真实 性，当直线垂直投影面时，其投影 点 ，这种性质叫 积聚 性，当平面倾斜于投影面时，其投影 平面 ，这种性质叫 类似 性。
3、主视图所在的投影面称为 正立面投影面 ，简称 正立面 ，用字母 V 表示，俯视图所在的投影面称为 水平投影面 ，简称 水平面 ，用字母 H 表示。
左视图所在的投影面称为 侧立投影面 简称 侧立面 ，用字母 W 表示。
4、三视图的投影规律是：主视图与俯视图 长对正 ；主视图与左视图 高平齐 ；俯视图与左视图 宽相等 。
6、直线按其对三个投影面的相对位置关系不同，可分为 投影面垂直线、 投影面平行线、 一般位置直线 。
7、与一个投影面垂直的直线，一定与其它两个投影面 平行 ，这样的直线称为投影面的 投影面垂直线 。
8、与正面垂直的直线，与其它两个投影面一定 平行 ，这样的直线称为 正垂线 。
9、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的 投影面平行线 ，具体又可分为 正平线 、 水平线 、 侧平线 。
10、与三个投影面都倾斜的直线称为 一般位置直线 。
11、空间平面按其对三个投影面的相对位置不同，可分投影面垂直面、 投影面平行面、 一般位置面12. 正垂面与正面 垂直 ，与水平面 倾斜 ，与侧面 倾斜 ，正垂面在正面投影为 直线 ，在水平面和侧面投影为 投影面的类似性 。
13.正平面与正面 ，与水平面 ，与侧面 ，正平面在正面投影为 ，在水平面投影和侧面投影为 。
14.参照图下图中的立体图，在三视图中填写物体的六个方位。
（填前、后、左、右、上、下）二、选择题（12分）1.下列投影法中不属于平行投影法的是（ A ）A 、中心投影法B 、正投影法C 、斜投影法2、当一条直线平行于投影面时，在该投影面上反映（ A ）上下左 前右后A、实形性B、类似性C、积聚性3、当一条直线垂直于投影面时，在该投影面上反映（ C ）A、实形性B、类似性C、积聚性4、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高5、主视图与俯视图（）A、长对正B、高平齐C、宽相等6、主视图与左视图（ B ）A、长对正B、高平齐C、宽相等7、为了将物体的外部形状表达清楚，一般采用（A）个视图来表达。
第四章-立体的投影习题答案
4-5.1、补全侧面投影
y1
y1
4-5.2、补全水平投影
y1
y1
3. 补全正面投影。
P18-3 答案
第4章 立体的投影
P18-4 答案
第4章 立体的投影
P19-1 答案
第4章 立体的投影
2. 用 辅 助 平 面 法 求 作 相 贯 线 的 正 面 投 影
第四章
立体的投影
4-1-1 完成下列立体及其表面上的各点三面投影
（1）
4-1-2 完成下列立体及其表面上的各点三面投影
(b)’ a'
b’’ a’’
b a
4-1-3 完成下列立体及其表面上的各点三面投影
※侧面投影必须做 （3）
（3）
4-1-4 完成下列立体及其表面上各点三面投影
a'
(e’) (b‘)
3. 补全三棱锥被截切后的水平投影，并求作侧面投影。
3. 补全三棱锥被截切后的水平投影，并求作侧面投影
4. 补全四棱台被截切后的水平投影，并求作正面投影。
2. 完成圆柱被截后的水平投影。
62.完成圆柱被截后的水平投影。
3′(4′) 9′(10′) 5′(6′) 7′(8′)
1′(2′)
11′(12′) 4″(12″)
10″
6″ 8″
3″(11″) 9″ 5″
7″
2″ 1″
8 6 10 2
4 12
1
3 11
75 9
4-3-2 求作截交线的水平投影。
3. 求作侧面投影
P17-4 答案
第4章 立体的投影
4-4.3、完成半圆球被截后的水平和侧面投影。
4-4.4、画出顶尖的水平投影
轮机工程：投影的基本知识题库考点
轮机工程：投影的基本知识题库考点1、单选视图中的任一条粗实线或虚线，可能是（）A．有积聚性的平面或曲面的投影B．两形体表面相切处的分界线C．两平齐的形体表面间的分界线D．物体上的一个面的反映实形的投（江南博哥）影正确答案：A2、填空题对复杂而小的物体可采用（）比例，如（）等。
正确答案：放大的；2:13、填空题在三投影面体系中，正垂面（）于正立投影面、（）于水平投影面、（）于侧立投影面。
正确答案：垂直；倾斜；倾斜4、单选?允许以圆弧近似代替相贯线的条件是（）Ⅰ．二不等径圆柱正贯；Ⅱ．二圆柱相贯；Ⅲ．二等径圆柱正贯。
A．ⅠB．ⅡC．ⅢD．Ⅰ+Ⅱ+Ⅲ正确答案：A5、单选下列可以绘制可动零件极限位置轮廓线的线型是（）A．波浪线B．细实线C．细双点画线D．细点画线正确答案：C6、单选假想将一个复杂的组合体分解为若干基本体，并对它们的形状和相对位置进行分析来画和看视图的方法，称为（）法。
A．形体分析B．线、面分析C．正投影D．分解正确答案：A7、单选一般位置直线与三个投影面都成（）位置。
A．平行B．垂直C．倾斜D．一般正确答案：C8、填空题在三投影面体系中，铅垂面（）于水平投影面、（）于正立投影面、（）于侧立投影面。
正确答案：垂直；倾斜；倾斜9、填空题当细虚线直线处于粗实线延长线上时，（）线应画到分界点，而（）线应留有间隙。
正确答案：粗实；细虚10、单选若一轴线为铅垂线的圆锥体，被一平行于两条素线的截平面所截得的截交线在主视图上为双曲线，在俯视图和左视图上均为直线，则该截平面为（）A．侧垂面B．正垂面C．正平面D．水平面正确答案：C11、填空题在三投影面体系中，正平面（）于正立投影面、（）于水平投影面、（）于侧立投影面。
正确答案：平行；垂直；垂直12、填空题一直线的H面投影成一点，则该直线称为（）线，其（）投影反映实长。
正确答案：铅垂；V、W13、单选若两物体的主视图相同，下面说法中不正确的是（）A．两物体形状必然相同B．可能由相同的形体以不同的相对位置所组成C．可能由不同的形体以不同的相对位置所组成D．可能由不同的形体以相同的相对位置所组成正确答案：A14、单选当空间的直线倾斜于投影面时，则其在投影面上的投影（）A．积聚成一个点B．反映实长C．为伸长的直线D．为缩短的直线正确答案：D15、填空题3115基本体的画图与看图的基本方法是（）法；组合体的画图与看图的基本方法是（）法。
投影基本知识习题及答案
一、填空题1、工程上常采用的投影法是 中心投影法 和 平行投影 法，其中平行投影法按投射线与投影面是否垂直又分为 正投影 和 斜投影 法。
2、当直线平行于投影面时，其投影 直线 ，这种性质叫 真实 性,当直线垂直投影面时,其投影 点 ，这种性质叫 积聚 性，当平面倾斜于投影面时,其投影 平面 ，这种性质叫 类似 性。
3、主视图所在的投影面称为 正立面投影面 ,简称 正立面 ，用字母 V 表示，俯视图所在的投影面称为 水平投影面 ，简称 水平面 ，用字母 H 表示。
左视图所在的投影面称为 侧立投影面 简称 侧立面 ，用字母 W 表示。
4、三视图的投影规律是：主视图与俯视图 长对正 ；主视图与左视图 高平齐 ；俯视图与左视图 宽相等 。
6、直线按其对三个投影面的相对位置关系不同，可分为 投影面垂直线、 投影面平行线、 一般位置直线 。
7、与一个投影面垂直的直线，一定与其它两个投影面 平行 ，这样的直线称为投影面的 投影面垂直线 。
8、与正面垂直的直线,与其它两个投影面一定 平行 ，这样的直线称为 正垂线 。
9、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的 投影面平行线 ，具体又可分为 正平线 、 水平线 、 侧平线 .10、与三个投影面都倾斜的直线称为 一般位置直线 。
11、空间平面按其对三个投影面的相对位置不同,可分投影面垂直面、 投影面平行面、 一般位置面12。
正垂面与正面 垂直 ,与水平面 倾斜 ，与侧面 倾斜 ,正垂面在正面投影为 直线 ，在水平面和侧面投影为 投影面的类似性 。
13.正平面与正面 ，与水平面 ，与侧面 ，正平面在正面投影为 ，在水平面投影和侧面投影为 。
14。
参照图下图中的立体图，在三视图中填写物体的六个方位。
（填前、后、左、右、上、下)二、选择题（12分）1.下列投影法中不属于平行投影法的是（ A ）A 、中心投影法B 、正投影法C 、斜投影法2、当一条直线平行于投影面时，在该投影面上反映（ A ）A 、实形性B 、类似性C 、积聚性3、当一条直线垂直于投影面时,在该投影面上反映( C ）上下左 前右后A、实形性B、类似性C、积聚性4、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高5、主视图与俯视图（）A、长对正B、高平齐C、宽相等6、主视图与左视图（ B )A、长对正B、高平齐C、宽相等7、为了将物体的外部形状表达清楚，一般采用（A）个视图来表达。
三面投影练习题
建筑识图1.关于平面的投影性质，以下说法错误的是（）。
A.三视图中，投影面垂直面与三个投影面都垂直。
B.平面平行于投影面时，其投影反映实形。
C.平面倾斜于投影面时，其投影图形的面积缩小。
D.三视图中，若平面平行于H投影，则必然垂直于W和V投影。
2.正投影图中，若直线倾斜于投影面，则其投影（）。
Ａ.反映实长Ｂ.积聚为点Ｃ.长度缩短Ｄ.不能确定３.下列关于三视图投影关系说明，错误的是（）。
Ａ.Ｖ投影和Ｈ投影都可以反映形体的长度。
Ｂ.Ｖ投影和Ｗ投影都反映了形体的高度。
Ｃ.Ｈ投影不反应形体的高度。
Ｄ.Ｈ和Ｗ投影都能反映形体的高度。
４.下列关于三视图展开方法说明，错误的是（）Ａ.Ｖ面不动，Ｈ面绕Ｘ轴向下旋转９０度。
Ｂ.Ｈ面不动，Ｖ面向上旋转９０度。
Ｃ.Ｗ面向右旋转９０度。
Ｄ.Ｈ面向下旋转９０度。
５.关于组合体投影图中交线问题，下列说明中，错误的是（）．Ａ．两个形体连接在一起，他们之间产生的交线，其投影图中必然也有交线。
B.当两个平面接成一个平面时，他们之间就没有交线。
C.平面组合体各形体之间的交线，其投影规律与直线的投影规律相同。
D.当组合体的投影图中，交线为不可见时，应该用虚线绘制。
6.三视图中，各视图反映的方向，错误的说明是（）。
A.V视图反映上下、左右关系。
B.H视图反映前后、左右关系。
C.W视图反映上下、前后关系。
D.V视图反映上下、前后关系。
7.以下关系同坡屋顶的投影图，说明错误的是（）。
A.V、W两个视图的斜脊线与檐口线的夹角相同。
B.H视图中，各斜脊线与檐口线的夹角相同。
C.不论坡屋顶如何，H视图中的斜脊线与檐口线的夹角都为45度。
D. 不论坡屋顶如何，V、H、W三个视图中的斜脊线与檐口线的夹角都相同。
(易错题精选)初中数学投影与视图技巧及练习题含答案(2)
（易错题精选）初中数学投影与视图技巧及练习题含答案(2)一、选择题1．如图是某个几何体的三视图，该几何体是（）A．长方体B．圆锥C．圆柱D．三棱柱【答案】D【解析】【分析】根据三视图看到的图形的形状和大小，确定几何体的底面，侧面，从而得出这个几何体的名称．【详解】俯视图是三角形的，因此这个几何体的上面、下面是三角形的，主视图和左视图是长方形的，且左视图的长方形的宽较窄，因此判断这个几何体是三棱柱，故选：D．【点睛】考查简单几何体的三视图，画三视图注意“长对正，宽相等，高平齐”的原则，三视图实际上就是从三个方向的正投影所得到的图形．2．下面四个几何体中，俯视图是圆的几何体共有( )A．1个B．2个C．3个D．4个【答案】B【解析】题目中的四个几何体，俯视图是圆的几何体为圆柱和球,共2个,故选B.3．如图所示的几何体是由5个相同的小正方体组成的，下列有关三视图面积的说法中正确的是（）A．左视图面积最大B．俯视图面积最小C．左视图与主视图面积相等D．俯视图与主视图面积相等【答案】D【解析】【分析】利用视图的定义分别得出三视图进而求出其面积即可．【详解】解：如图所示：则俯视图与主视图面积相等．故选：D．【点睛】此题主要考查了简单组合体的三视图，正确把握三视图的定义是解题关键．4．如图是由几个相同的小正方形搭成的几何体，搭成这个几何体需要（）个小正方体，在保持主视图和左视图不变的情况下，最多可以拿掉（）个小正方体A．10:2B．9:2C．10:1D．9:1【答案】C【解析】【分析】由已知条件可知这个几何体由10个小正方体组成，主视图有3列，每列小正方形数目分别为3、1、2；左视图又列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，据此即可得出答案．【详解】解：这个几何体由10个小正方体组成；∵主视图有3列，每列小正方形数目分别为3、1、2；左视图有3列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，∴在保持主视图和左视图不变的情况下，只能拿掉俯视图的第2列中减少1个小正方体，因此，最多可以拿掉1个小正方体．故选：C ．【点睛】本题考查的知识点是三视图，需注意被其他部分遮挡而看不见的小正方体．5．一个几何体的三视图如图所示，则这个几何体的表面积是（ ）A ．25cmB ．28cmC ．29cmD ．210cm【答案】D【解析】【分析】 由题意推知几何体为长方体，长、宽、高分别为1cm 、1cm 、2cm ，根据长方体的表面积公式即可求其表面积．【详解】由题意推知几何体是长方体，长、宽、高分别1cm 、1cm 、2cm ，所以其面积为：()()2211121210cm⨯⨯+⨯+⨯=，故选D ．【点睛】本题考查了由三视图还原几何体、长方体的表面积，熟练掌握常见几何体的三视图是解题的关键.6．如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（ ）A ．主视图改变，左视图改变B ．俯视图不变，左视图不变C ．俯视图改变，左视图改变D ．主视图改变，左视图不变【解析】试题分析：将正方体①移走前的主视图正方形的个数为1，2，1；正方体①移走后的主视图正方形的个数为1，2；发生改变．将正方体①移走前的左视图正方形的个数为2，1，1；正方体①移走后的左视图正方形的个数为2，1，1；没有发生改变．将正方体①移走前的俯视图正方形的个数为1，3，1；正方体①移走后的俯视图正方形的个数，1，3；发生改变．故选D．【考点】简单组合体的三视图．7．如图是某几何体的三视图及相关数据，则下面判断正确的是（）A．a＞c B．b＞c C．a2+4b2＝c2D．a2＋b2＝c2【答案】D【解析】【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．8．如图所示的几何体的俯视图为()A．B．C．D．【答案】D【解析】【详解】从上往下看，易得一个正六边形和圆．故选D．9．一个几何体的三视图如图所示，则该几何体的表面积是（）A．24+2πB．16+4πC．16+8πD．16+12π【答案】D【解析】【分析】根据三视图知该几何体是一个半径为2、高为4的圆柱体的纵向一半，据此求解可得．【详解】该几何体的表面积为2×12•π•22+4×4+12×2π•2×4=12π+16，故选D．【点睛】本题主要考查由三视图判断几何体，解题的关键是根据三视图得出几何体的形状及圆柱体的有关计算．10．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【详解】解：四棱锥的主视图与俯视图不同．故选B．【点睛】考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．11．如图是一个由7个同样的立方体叠成的几何体，则这一几何体的三视图中，既是轴对称图形又是中心对称图形的是（）A．俯视图B．主视图C．俯视图和左视图D．主视图和俯视图【答案】A【解析】画出三视图，由此可知俯视图既是轴对称图形又是中心对称图形，故选A.12．已知圆锥的三视图如图所示，则这个圆锥的侧面展开图的面积为（）A．60πcm2B．65πcm2C．90πcm2D．130πcm2【答案】B【解析】【分析】先利用三视图得到底面圆的半径为5cm，圆锥的高为12cm，再根据勾股定理计算出母线长为13cm，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式计算．【详解】解：根据三视图得到圆锥的底面圆的直径为10cm，即底面圆的半径为5cm，圆锥的高为所以圆锥的母线长＝2251213+=（cm）所以这个圆锥的侧面积＝12513652ππ⨯⨯=g（cm2），故选：B．【点睛】本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．13．如图所示的几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】找到从正面看所得到的图形即可．【详解】解：从正面可看到从左往右2列一个长方形和一个小正方形，故选A．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．14．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．【答案】A【解析】【分析】根据从正面看得到的视图是主视图，可得答案．从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A 符合题意，故选A ．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．15．如图，某工厂加工一批无底帐篷，设计者给出了帐篷的三视图（图中尺寸单位：m ）．根据三视图可以得出每顶帐篷的表面积为（ ）A ．6πm 2B ．9πm 2C ．12πm 2D ．18πm 2【答案】B【解析】【分析】 根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，由于圆锥的侧面展开图为一扇形，圆柱的侧面展开图为矩形，则根据扇形面积公式和矩形面积公式分别计算，然后求它们的和【详解】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，所以圆锥的侧面积=12π 1.522n n n =3π2m 圆柱的侧面积=2π 1.52n n =6π2m 所以每顶帐篷的表面积=3π+6π=9π2m故正确答案为B【点睛】此题考查了圆锥的计算：圆锥的侧面展开图是一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长，也考查了三视图16．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是( )A．主视图B．左视图C．俯视图D．主视图和左视图【答案】C【解析】【分析】根据所得到的主视图、俯视图、左视图结合中心对称图形的定义进行判断即可.【详解】观察几何体，可得三视图如图所示：可知俯视图是中心对称图形，故选C.【点睛】本题考查了三视图、中心对称图形，正确得到三视图是解决问题的关键. 17．如图是由七个相同的小正方体堆成的物体,从上面看这个物体的图是（）A．B．C．D．【答案】C【解析】【分析】根据从上面看这个物体的方法，确定各排的数量可得答案．【详解】从上面看这个物体，可得后排三个，前排一个在左边，故选：C．【点睛】本题考查了三视图，注意俯视图后排画在上边，前排画在下边．18．如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是()A．B．C．D．【答案】B【解析】【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】从上面看易得：有3列小正方形第1列有2个正方形，第2列有1个正方形，第3列有1个正方形．故选B．【点睛】本题考查的知识点是简单组合体的三视图，解题关键是数出从上方看每一列各有几个正方形．19．如图是某几何体得三视图，则这个几何体是（）A．球B．圆锥C．圆柱D．三棱体【答案】B【解析】分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．解答：解：由于俯视图为圆形可得为球、圆柱、圆锥．主视图和左视图为三角形可得此几何体为圆锥．故选B．20．如图是某几何体的三视图，则这个几何体可能是（）A．B．C．D．【答案】B【解析】【分析】根据主视图和左视图判断是柱体，再结合俯视图即可得出答案.【详解】解：由主视图和左视图可以得到该几何体是柱体，由俯视图是圆环，可知是空心圆柱.故答案选：B.【点睛】此题主要考查由几何体的三视图得出几何体，熟练掌握常见几何体的三视图是解题的关键.。
投影基本知识习题及答案
一、填空题1、工程上常采用的投影法是 中心投影法 和 平行投影 法，其中平行投影法按投射线与投影面是否垂直又分为 正投影 和 斜投影 法。
2、当直线平行于投影面时，其投影 直线 ，这种性质叫 真实 性，当直线垂直投影面时，其投影 点 ，这种性质叫 积聚 性，当平面倾斜于投影面时，其投影 平面 ，这种性质叫 类似 性。
3、主视图所在的投影面称为 正立面投影面 ，简称 正立面 ，用字母 V 表示，俯视图所在的投影面称为 水平投影面 ，简称 水平面 ，用字母 H 表示。
左视图所在的投影面称为 侧立投影面 简称 侧立面 ，用字母 W 表示。
4、三视图的投影规律是：主视图与俯视图 长对正 ；主视图与左视图 高平齐 ；俯视图与左视图 宽相等 。
6、直线按其对三个投影面的相对位置关系不同，可分为 投影面垂直线、 投影面平行线、 一般位置直线 。
7、与一个投影面垂直的直线，一定与其它两个投影面 平行 ，这样的直线称为投影面的 投影面垂直线 。
8、与正面垂直的直线，与其它两个投影面一定 平行 ，这样的直线称为 正垂线 。
9、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的 投影面平行线 ，具体又可分为 正平线 、 水平线 、 侧平线 。
10、与三个投影面都倾斜的直线称为 一般位置直线 。
11、空间平面按其对三个投影面的相对位置不同，可分投影面垂直面、 投影面平行面、 一般位置面12. 正垂面与正面 垂直 ，与水平面 倾斜 ，与侧面 倾斜 ，正垂面在正面投影为 直线 ，在水平面和侧面投影为 投影面的类似性 。
13.正平面与正面 ，与水平面 ，与侧面 ，正平面在正面投影为 ，在水平面投影和侧面投影为 。
14.参照图下图中的立体图，在三视图中填写物体的六个方位。
（填前、后、左、右、上、下）二、选择题（12分）1.下列投影法中不属于平行投影法的是（ A ）A 、中心投影法B 、正投影法C 、斜投影法2、当一条直线平行于投影面时，在该投影面上反映（ A ）上下左 前右后A、实形性B、类似性C、积聚性3、当一条直线垂直于投影面时，在该投影面上反映（ C ）A、实形性B、类似性C、积聚性4、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高5、主视图与俯视图（）A、长对正B、高平齐C、宽相等6、主视图与左视图（ B ）A、长对正B、高平齐C、宽相等7、为了将物体的外部形状表达清楚，一般采用（A）个视图来表达。
投影基本知识习题及答案
一、填空题1、工程上常采用的投影法是 中心投影法 和 平行投影 法，其中平行投影法按投射线与投影面是否垂直又分为 正投影 和 斜投影 法。
2、当直线平行于投影面时，其投影 直线 ，这种性质叫 真实 性，当直线垂直投影面时，其投影 点 ，这种性质叫 积聚 性，当平面倾斜于投影面时，其投影 平面 ，这种性质叫 类似 性。
3、主视图所在的投影面称为 正立面投影面 ，简称 正立面 ，用字母 V 表示，俯视图所在的投影面称为 水平投影面 ，简称 水平面 ，用字母 H 表示。
左视图所在的投影面称为 侧立投影面 简称 侧立面 ，用字母 W 表示。
4、三视图的投影规律是：主视图与俯视图 长对正 ；主视图与左视图 高平齐 ；俯视图与左视图 宽相等 。
6、直线按其对三个投影面的相对位置关系不同，可分为 投影面垂直线、 投影面平行线、 一般位置直线 。
7、与一个投影面垂直的直线，一定与其它两个投影面 平行 ，这样的直线称为投影面的 投影面垂直线 。
8、与正面垂直的直线，与其它两个投影面一定 平行 ，这样的直线称为 正垂线 。
9、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的 投影面平行线 ，具体又可分为 正平线 、 水平线 、 侧平线 。
10、与三个投影面都倾斜的直线称为 一般位置直线 。
11、空间平面按其对三个投影面的相对位置不同，可分投影面垂直面、 投影面平行面、 一般位置面12. 正垂面与正面 垂直 ，与水平面 倾斜 ，与侧面 倾斜 ，正垂面在正面投影为 直线 ，在水平面和侧面投影为 投影面的类似性 。
13.正平面与正面 ，与水平面 ，与侧面 ，正平面在正面投影为 ，在水平面投影和侧面投影为 。
14.参照图下图中的立体图，在三视图中填写物体的六个方位。
（填前、后、左、右、上、下）二、选择题（12分）1.下列投影法中不属于平行投影法的是（ A ）A 、中心投影法B 、正投影法C 、斜投影法2、当一条直线平行于投影面时，在该投影面上反映（ A ）A 、实形性B 、类似性C 、积聚性3、当一条直线垂直于投影面时，在该投影面上反映（ C ）上下左 前右后A、实形性B、类似性C、积聚性4、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高5、主视图与俯视图（）A、长对正B、高平齐C、宽相等6、主视图与左视图（ B ）A、长对正B、高平齐C、宽相等7、为了将物体的外部形状表达清楚，一般采用（A）个视图来表达。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三面投影试题
1.根据投影线、形体和投影面之间的关系不同，投影法分为
中心投影法、平行投影法
2.三面投影系是由水平面、正立面、侧立面组成。
3.三面投影图的三等关系长对正、高平齐、宽相等。
4.正面投影反映形体的上下、左右位置关系
5.水平投影反应形体的前后、左右位置关系
6.侧面投影反应形体的前后、上下位置关系
7.直线按照其与投影面的相对位置不同分为：一般位置直线、
投影面平行线、投影面垂直线
8.投影面平行线分类：水平线、正平线、侧平线
9.投影面垂直线分类：铅垂线、正垂线、侧垂线
10.基本形体按其表面不同分为：平面立体、曲面立体
11.两个投影为矩形的形体一定是四棱柱（×）
12.圆柱体的三面投影中，其中两个投影是相同的（√）
13.球体表面上的一般点可采用素线法和纬圆法（√）
14.组合体的组合方式有：叠加型、切割型、综合型
15.读识组合体投影图的基本方法有：形体分析法、线面分析法
16.已知点A坐标（26,15,19），求出点A的三面投影图
17.已知点E坐标（13,0,20），求出点F的三面投影图
18.判断图中的直线为何种位置直线（水平线）
19.判断图中的直线为何种位置直线（正平线）20.判断图中的直线为何种位置直线（侧平线）
21.判断图中的直线为何种位置直线（铅垂线）
22.判断图中的直线为何种位置直线（正垂线）
23.判断图中的直线为何种位置直线（侧垂线）
24.判断图中的直线为何种位置直线（一般位置直线）
收集于网络，如有侵权请联系管理员删除
25.判断图中平面位置（水平面）
26.判断图中平面位置（正平面）
27.判断图中平面位置（侧平面）
28.判断图中平面位置（铅垂面）
29.判断图中平面位置（正垂面）
30.判断图中平面位置（侧垂面）
31.判断图中平面位置（一般位置平面）
32.求三棱锥第三面投影
33.补画出下图的第三面投影
34.补画下图的第三面投影
35.补画下图的第三面投影
收集于网络，如有侵权请联系管理员删除
36.补画下图的第三面投影
37.已知点A、B的投影，试比较它们的相对位置（上下、左右）
V面投影中，点B在点A（）方
点B在点A（）方
38.已知点A、B的投影，试比较它们的相对位置（左右、前后）
H面投影中，点B在点A（）方
点B在点A（）方39.已知点A、B的投影，试比较它们的相对位置（上下、左右）W面投影中，点B在点A （）方
点B在点A（）方
40.根据形体的两面投影，选择正确的第三面投影（B）
A、 B、
C、
41.根据形体的两面投影，选择正确的第三面投影（C）
A、 B、 C、
42.补画下图的第三面投影
收集于网络，如有侵权请联系管理员删除
收集于网络，如有侵权请联系管理员删除
43.补画下图的第三面投影
44.补画下图的第三面投影
45.补画下图的第三面投
影
46.补画下图的第三面投影
47.选择下列四组视图中表示1/4圆柱体的一组（D ） A. B. C. D.
48.点A 在圆锥表面，选择正确的一组视图（B ） A. B. C. D.
49.棱柱体的投影特征：底面投影为反应实形的多边形，内有若干侧棱交于顶点的
三角形，另两个投影为等边三角形
50.棱柱体的投影特征：两底面投影为反应实形的重合多边形，另两投影为矩形
51.圆锥体的投影特征：底面为圆，另两投影为三角形
收集于网络，如有侵权请联系管理员删除。
