电抗器说明
电抗器的工作原理
![电抗器的工作原理](https://img.taocdn.com/s3/m/1b78fde3d0f34693daef5ef7ba0d4a7302766c8e.png)
电抗器的工作原理引言概述:电抗器是电力系统中常见的电气元件之一,它具有调节电流和电压等电气参数的作用。
本文将详细介绍电抗器的工作原理,包括其基本概念、工作原理和应用领域。
一、电抗器的基本概念1.1 电抗器的定义和分类电抗器是一种用来调节电流和电压的电气元件,它根据其电气特性可以分为电感器和电容器两种类型。
电感器是由线圈或线圈组成,通过电流的变化来调节电压;电容器则是由两个导体板和介质组成,通过电压的变化来调节电流。
1.2 电抗器的主要特性电抗器具有阻抗、电感和电容等特性。
阻抗是电抗器对电流和电压的阻碍程度,它随着频率的增加而增大;电感是电抗器对电流变化的反应,它使电流滞后于电压;电容是电抗器对电压变化的反应,它使电流超前于电压。
1.3 电抗器的符号表示电抗器在电路图中通常用一个带箭头的直线表示,箭头的方向表示电流的流向。
电感器的符号是一个带箭头的线圈,电容器的符号是两个平行的导体板。
二、电抗器的工作原理2.1 电感器的工作原理电感器通过电流的变化来调节电压,其工作原理基于电磁感应定律。
当电流通过电感器时,会在线圈中产生磁场,磁场的变化会引起感应电动势,从而产生电压。
这种电压的大小与电流的变化率成正比,通过调节电流的变化率可以实现对电压的调节。
2.2 电容器的工作原理电容器通过电压的变化来调节电流,其工作原理基于电容器的电场效应。
当电压施加在电容器的两个导体板上时,会在两个导体板之间形成电场。
电场的变化会导致电容器中电荷的移动,从而产生电流。
这种电流的大小与电压的变化率成正比,通过调节电压的变化率可以实现对电流的调节。
2.3 电抗器的工作原理总结电抗器的工作原理可以归纳为通过电流或电压的变化来调节对应的电气参数。
电感器通过电流的变化来调节电压,而电容器则通过电压的变化来调节电流。
通过合理选择电抗器的类型和参数,可以实现对电流和电压的精确控制。
三、电抗器的应用领域3.1 电力系统中的应用电抗器在电力系统中广泛应用于电压和电流的调节,可以提高电力系统的稳定性和效率。
电抗器安装使用说明书
![电抗器安装使用说明书](https://img.taocdn.com/s3/m/aaf8532b5901020207409c41.png)
BKS-XXX/XX油浸式电抗器安装使用说明书一、适用范围1.1本说明书适用于油浸式电抗器BKS-XXX/XX系列,容量为6kvar~114kvar,电压为10KV及以下油浸式电抗器。
1.2 本系列产品为三相一体带储油柜结构。
1.3本系列产品在结构上考虑了在运输过程中防止紧固松动和器身产生相对位移的措施,经正常的铁路、水路及公路运输后,不需做吊芯检查,只需做验收试验项目合格后即可投入运行。
二、产品结构及说明2.1型号说明:B K S -XXX/X电压等级(kV)额定容量(kvar)三相电抗器并联2.2本产品为三相油浸自冷50Hz户内外均可使用装置。
本系列产品符合GB10229、GB1094.1~5标准,同时符合《10KV油浸式电抗器》技术条件的要求。
2.3本系列产品yn接法中性点引出,2.4本产品采用片式散热器带储油柜结构,2.5本产品保护采用压力释放阀,其使用见《压力释放阀使用说明书》。
三、运输3.1电抗器至安装地点的运输为装满油整体运输,套管、压力释放阀等不必拆卸,应附带的零件、配套件、出厂技术文件等,另装成箱与电抗器一起发运。
3.2运输与安装过程中,起吊电抗器时应同时使用箱壁上的四个吊拌,这四个吊拌可以承受电抗器的总重量,箱盖上的吊板仅供起吊器身之用,不符合该条件时,则用特殊中间横梁起吊电抗器。
3.3运输过程中,应防止严重振动、颠箕、冲击,电抗器的倾斜度不得大于15度。
四、验收4.1用户在收到电抗器后,应立即验证产品名牌及产品合格证,是否与订货合同中规定的产品型号、规格相符。
逐一查收出厂技术文件是否完整齐全。
装箱与实物仔细核对验收,除数量上的验收外还应该注意质量上的验收。
如:4.1.1电抗器是否有碰撞损坏变形或其它损坏情况,油箱有无渗漏油现象,渥箱内油位是否正常,以确认电抗器在运输过程中是否情况正常。
4.1.2零部件及附件有无损坏情况:特别是应对易损件仔细检查,如套管。
在验收工作中应作好记录并应在收货后一个月内向制造厂或其它有关部门提出查询意见或要求。
电抗器讲解
![电抗器讲解](https://img.taocdn.com/s3/m/14de380979563c1ec5da716c.png)
电抗器目录一.电抗器1.什么是电抗器2.电抗器的种类3.电抗器形式二.并联电抗器三.串联电抗器(阻尼电抗器)四.滤波电抗器五.平波电抗器六.平衡电抗器(平衡电抗器、调谐电抗器)七.启动电抗器。
八.消弧线圈九.接地变压器十.国内生产电抗器企业简介一.电抗器1.什么是电抗器电抗器其实就是一个电感元件,由于它是电感而被电力系统应用的电器称为电抗器。
当在具有电感值L的电抗器线圈中通以交流电流I L时,他就呈现电抗X L(X L=ωL),并在电抗两端产生电抗压降I L X L。
在一般情况下,电抗器的电感值L与其结构尺寸有如下关系:L=W2 ΛW---线圈匝数Λ---磁路的磁导在电力系统中一般电抗器作为一个无功元件,是吸收无功功率的。
它可以起到通直隔交的作用。
2.电抗器的种类电抗器根据其在电力系统上的作用,大致分为以下几种:并联电抗器、串联电抗器、阻尼电抗器、限流电抗器、滤波电抗器、平波电抗器、平衡电抗器(进线电抗器)。
饱和电抗器、启动电抗器、消弧线圈、接地变压器(中性点耦合器)3.电抗器的用途十分广泛,主要作用为以下几种:1)限制系统的短路电流;(限流电抗器)2)补偿系统的电容电流(无功功率补偿);(并联电抗器、串联电抗器)3) 与电容器相结合组成LC滤波系统;(滤波电抗器)4)抑制谐波(平衡电抗器)。
5)变流系统平波作用(平波电抗器)。
4.电抗器广泛应用于电力、石化、电气化铁路、钢铁等行业的电网中。
二.并联电抗器(目前可生产10kV及以下,容量在6000kV ar及以下油浸式并抗,或3000kV ar及以下干式)1. 用途:并联电抗器并联于电网上,用于吸收无功功率,即补偿线路的电容性充电电流,限制系统工频电压的升高和操作过电压,保护系统的绝缘水平,保证线路的可靠运行。
随着我国城市规模的不断扩大及城市电网的改造,架空线路输电逐渐被地下电缆输电所替代,使得输电网络的对地电容性充电电流急剧增大,为了降低系统工频电压的升高和系统的绝缘水平,保证系统的安全可靠运行和城市的电网供电质量,原来在高压及超高压、远距离输电系统中广泛应用的并联电抗器在城市配电电网中得到较普遍的应用2. 类型:并联电抗器主要有以下几种类型:1)油浸式铁心并联电抗器、2)空心式并联电抗器(含环氧包封式、开放式、半铁芯式等)3)环氧浇注干式铁心式并联电抗器。
CKSG电抗器使用说明书
![CKSG电抗器使用说明书](https://img.taocdn.com/s3/m/b20af766a98271fe910ef90a.png)
指明集团
Zhiming Group立足专业领域诠释创新概念
串联调谐电抗器
使用说明书
指明集团有限公司
一、电抗器型号意义
□ K □ G 2 - 0.8
最高运行高压KV
设计序号
(干式)自冷
D单相S三相
电抗器
C1串联补偿
T:调谐
二、特点:
1.使用说明:单三相调谐(串联)电抗器,里面通过的交流电50-60HZ,它与补偿电器串联使用形成串联谐振,吸收规定的N次谐波电流,品闸管电流器(直流调速器),变频器所产生的5,7,1,13,17,19次谐波电流,对稳态性的谐波源(5,7,11,13次)采用电抗率为5-7%的串联电抗器,对动态性谐波源(3次)采用11-13%的电抗器属高压电抗器,这种电抗器串联电抗器的无功补偿,兼顾的谐波吸收,被广泛使用,起动了保护电容器因谐波电流引起的爆炸和烧毁,使用电设备起到安全的正常运行。
2.使用时必须按容量要求和电感的需要,附和而安装使用,在额定容量下可长期使用。
三、环境条件:
1.海拔不超过2500米
2.周围介质温度不超过-25℃~+40℃,大气中应天气严重影响绝缘的(污染等级3,材料类别Ⅲ)及无易蚀,易燃介质。
四、串联调谐电抗器接线图:。
矿用馈电三相电抗器说明
![矿用馈电三相电抗器说明](https://img.taocdn.com/s3/m/24b6a0e7c9d376eeaeaad1f34693daef5ef713cc.png)

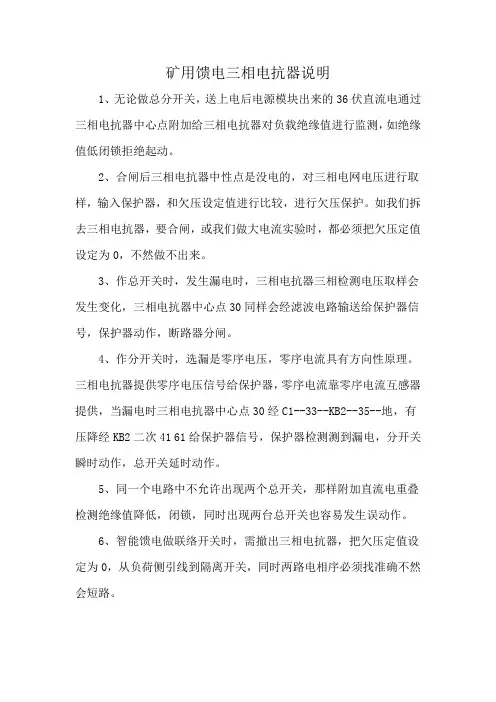

矿用馈电三相电抗器说明
1、无论做总分开关,送上电后电源模块出来的36伏直流电通过三相电抗器中心点附加给三相电抗器对负载绝缘值进行监测,如绝缘值低闭锁拒绝起动。
2、合闸后三相电抗器中性点是没电的,对三相电网电压进行取样,输入保护器,和欠压设定值进行比较,进行欠压保护。
如我们拆去三相电抗器,要合闸,或我们做大电流实验时,都必须把欠压定值设定为0,不然做不出来。
3、作总开关时,发生漏电时,三相电抗器三相检测电压取样会发生变化,三相电抗器中心点30同样会经滤波电路输送给保护器信号,保护器动作,断路器分闸。
4、作分开关时,选漏是零序电压,零序电流具有方向性原理。
三相电抗器提供零序电压信号给保护器,零序电流靠零序电流互感器提供,当漏电时三相电抗器中心点30经C1--33--KB2--35--地,有压降经KB2二次41 61给保护器信号,保护器检测测到漏电,分开关瞬时动作,总开关延时动作。
5、同一个电路中不允许出现两个总开关,那样附加直流电重叠检测绝缘值降低,闭锁,同时出现两台总开关也容易发生误动作。
6、智能馈电做联络开关时,需撤出三相电抗器,把欠压定值设定为0,从负荷侧引线到隔离开关,同时两路电相序必须找准确不然会短路。
电抗器型号说明
![电抗器型号说明](https://img.taocdn.com/s3/m/18ee162c03020740be1e650e52ea551810a6c9a8.png)
电抗器型号说明电抗器是一种电子器件,也称为电阻器,它的作用是限制电流,保护和调整电路的电源和负载,以稳定电路的工作电压及阻止波形失真。
电抗器的形式各式各样,大小不同,结构复杂,根据不同需求,一般都可以选择合适的电抗器。
1、RC系列电抗器:RC电抗器由电解水胶浆,活性陶瓷芯片和陶瓷外壳三大部分组成,遇到低频高电流时可有效降低纹波,也有耐高温和超高压系列材料可供选择。
2、环形强流电抗器:环形强流电抗器由于采用芯片夹垫技术,所以在线路中容易短路,可以减少电流流量,从而控制驱动元件的电流,保护驱动元件不受损害。
3、磁性电抗器:其工作原理是通过把磁体放入电抗器内,根据磁场对电流的影响,控制电流的大小,使电路中发生的磁滞现象可以更充分地被利用,具有良好的稳定性和频率响应特性。
4、磁阻电抗器:磁阻电抗器是利用磁阻的特性来调整电流,其在控制电流中的作用是有限的,但是它可以实现比较大的电流调节,与环形强流电抗器相比,磁阻电抗器可以实现更大范围的电流控制。
5、磁补偿电抗器:磁补偿电抗器主要是利用磁铁来补偿电路中存在的纹波,并可以通过调节磁铁来减少纹波,特别是在设备需求电流过大或者电流缓慢变化时,表现效果会更佳。
6、热敏电阻:热敏电阻(PR)是一种模拟型电阻,主要由热敏结构和陶瓷外壳组成,通过改变温度来改变电阻的值,可以有效的监测系统的温度变化,以保护电子设备的安全运行。
7、热电偶式电阻:通过将一个电阻片裹在热继电器上,利用其被加热的原理不断补偿可以达到电阻调节的作用,可以用于控制系统的温度,可以保证在系统发生变温时电阻固定不变。
此外,还有多种其它类型的电抗器,比如结构电抗器,抗带宽电抗器,放大电抗器,低调整电抗器,调整电抗器等,所选择的型号取决于电路的需求。
电抗器用途和作用说明
![电抗器用途和作用说明](https://img.taocdn.com/s3/m/d66ddf46eef9aef8941ea76e58fafab069dc44cb.png)
电抗器用途和作用说明一、电抗器的概念电抗器,又称感性电抗器,是一种用来抵消电路中电感器件产生的感性电动势而产生的电动势的被动电子元件。
其实现的方式是通过对电路中流过的电流施加反电动势,从而抵扣电感器件的电动势,使电路得以稳定的运行。
二、电抗器的作用电抗器是一种吸收电流磁能的被动元器件,其主要作用包括以下方面:1.稳压由于电抗器有平衡电压、稳定电压、抵消负载电感等功能,因此电抗器广泛应用于电路中。
变频器、电感加热、电弧炉、印刷机、太阳能光伏发电等行业都需要电抗器来稳压、调节电流。
2.过滤电抗器亦可用作电路的过滤器,过滤出具有特定频率的信号并滤去不必要的噪声,使信号更清晰可见。
通常在需要保证信号跨越的距离较远时,我们需要对信号进行筛选,电抗器就是一个好的筛选器。
3.防止电网电压的波动电压波动对于电子设备来说可能造成不良的影响。
而电抗器能够有效地维持电压的稳定,减轻电荷峰值的压力,使电路更加稳定和可靠。
4.抑制电流的高频谐振在一些不应当出现高频谐振的电路中,出现的高频谐振会导致电路的不稳定,进而降低电路的容错率。
而通过在电路中加入适当的电抗器,能有效地抑制这种高频谐振。
三、电抗器的使用电抗器的使用通常需要考虑以下几点:1.多与电容器配合使用电容器和电抗器有相似的作用,它们都可以对电路的噪声进行过滤,稳定电压、电流等输入模拟电信号。
因此,使用电容器和电抗器的组合应该根据具体的电路设计来确定。
2.电抗器与电路的匹配电抗器的特性参数(如电感值、最大电流、最大电压等)需要与电路的要求相匹配。
在使用电抗器时,需要确保其工作条件不会超过其能力范围,否则可能会导致元件損壞。
3.电抗器的接线方式电抗器的接线方式也是非常重要的,不同的接线方式会对电抗器的电性能产生不同的影响。
多数情况下,电抗器会以串联方式接在电路中,以实现其过滤的作用。
而也有一些情况下,电抗器会以并联方式来工作,比如在抑制反冲电压时。
四、总结电抗器的应用范围非常广泛,它的作用也是非常重要,能够为电子设备提供稳定、可靠的电源和维持正常的工作状态。
ACL、OCL 输入、输出电抗器 选型指南说明书
![ACL、OCL 输入、输出电抗器 选型指南说明书](https://img.taocdn.com/s3/m/ec7d5230a517866fb84ae45c3b3567ec102ddcc4.png)
选型指南ACL 、OCL 输入、输出电抗器ACL :输入电抗器,是限流设备,用于驱动器的输入端,保护驱动器不受瞬态超压影响,有降低浪涌和峰值电流,提高真实功率因数,抑制电网谐波,改善输入波形的作用。
OCL :输出电抗器,用于平滑滤波,降低瞬变电压dv/dt ,延长电机寿命,可以降低电机噪音,减低涡流损耗,降低输出高次谐波造成的漏电流,保护变频器内部的功率器件。
国家标准:GB/T 1094.1、GB/T 1094.6适用范围认证与标准产品特征主要技术参数电抗器采用三相三柱心式结构。
铁心气隙采用环氧层压玻璃布板做间隔,以保证电抗器气隙在运行过程中不发生变化。
线圈采用漆包扁线紧密绕制,以保证电抗器线圈在运行过程中不发生震动。
ACL 2% OCL 1%ACL/OCL-1010 2.2ACL/OCL-1515 5.5ACL/OCL-20207.5ACL/OCL-303011ACL/OCL-404015ACL/OCL-505018.5ACL/OCL-606022ACL/OCL-808030ACL/OCL-11011037ACL/OCL-12512545ACL/OCL-15015055ACL/OCL-20020075ACL/OCL-25025090(93)ACL/OCL-280280110ACL/OCL-300300132ACL/OCL-400400160ACL/OCL-450450187ACL/OCL-500500200ACL/OCL-600600250ACL/OCL-800800315ACL/OCL-10001000400G5 变压器793G电源类产品ACL 、OCL 输入、输出电抗器外形与安装尺寸(mm)ACL-15 5.5150.93160×95×170130×65φ7×17160×95×170130×65φ7×17ACL-207.5200.7160×95×170130×65φ7×17160×105×170130×75φ7×17ACL-3011300.47160×150×140130×75φ7×17160×105×170130×75φ7×17ACL-4015400.35160×160×140130×85φ7×17160×145×135130×75φ7×17ACL-5018.5500.28200×150×165170×75φ7×17200×155×165170×85φ7×17ACL-6022600.23200×150×165170×75φ7×17200×160×165170×90φ7×17ACL-8030800.17200×160×165170×85φ7×17200×160×165170×90φ7×17ACL-100401000.14200×170×165170×95φ7×17200×160×165170×90φ7×17ACL-120451200.11240×180×195200×95φ10×22240×180×180200×90φ10×22ACL-150551500.09240×165×235200×95φ10×22240×160×235200×98φ10×22ACL-200752000.07240×175×235200×102φ10×22240×170×235200×108φ10×22ACL-250902500.056240×180×235200×110φ10×22240×180×235200×118φ10×22ACL-3001323000.047310×190×265250×115φ10×22300×190×265250×110φ10×22ACL-4001604000.035310×200×265250×115φ10×22240×200×285200×120φ10×22ACL-4501874500.031310×195×300250×115φ10×22310×195×300250×125φ10×22ACL-5002005000.028310×230×300250×125φ10×22310×205×300250×125φ10×22ACL-6002506000.023310×230×300250×125φ10×22310×225×300250×145φ10×22ACL-8003158000.017310×230×360250×125φ10×22310×235×360250×145φ10×22ACL-100040010000.014310×255×360250×145φ10×22310×245×360250×145φ10×22ACL-120050012000.012390×270×430240×180φ12.5×30310×270×360250×175φ10×22注:(1)以上外形尺寸只有标准工作电压380V ,电抗率输入2%、输出1%,其余型号尺寸以实际为准,如有特殊要求要标注说明,或与设计技术人员沟通。
电抗器参数计算说明
![电抗器参数计算说明](https://img.taocdn.com/s3/m/20f5e2d7a58da0116c1749e2.png)
线最大短路电流计算【1】系统电抗的计算系统电抗,百兆为一。
容量增减,电抗反比。
100除系统容量例:基准容量100MVA。
当系统容量为100MVA时,系统的电抗为XS*=100/100=1当系统容量为200MVA时,系统的电抗为XS*=100/200=0.5当系统容量为无穷大时,系统的电抗为XS*=100/∞=0系统容量单位:MVA系统容量应由当地供电部门提供。
当不能得到时,可将供电电源出线开关的开断容量作为系统容量。
如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA。
则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692=0.144。
【2】变压器电抗的计算110KV, 10.5除变压器容量;35KV, 7除变压器容量;10KV{6KV}, 4.5除变压器容量。
例:一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位:MVA这里的系数10.5,7,4.5 实际上就是变压器短路电抗的%数。
不同电压等级有不同的值。
【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折。
例:有一电抗器U=6KV I=0.3KA 额定电抗X=4% 。
额定容量S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位:MVA【4】架空线路及电缆电抗的计算架空线:6KV,等于公里数;10KV,取1/3;35KV,取3%0电缆:按架空线再乘0.2。
例:10KV 6KM架空线。
架空线路电抗X*=6/3=210KV 0.2KM电缆。
电缆电抗X*={0.2/3}*0.2=0.013。
这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小。
【5】短路容量的计算电抗加定,去除100。
例:已知短路点前各元件电抗标么值之和为X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA。
电抗器命名规则-概述说明以及解释
![电抗器命名规则-概述说明以及解释](https://img.taocdn.com/s3/m/0e40aebebb0d4a7302768e9951e79b89680268a8.png)
电抗器命名规则-概述说明以及解释1.引言1.1 概述电抗器命名规则是电工领域中的重要知识之一,对于正确理解和使用电抗器具有重要的指导意义。
电抗器是一种被广泛应用于电路中的电气元件,其作用是对电流的变化产生阻抗,限制电流的流动。
在电力系统中,电抗器的作用不可或缺,可以用于电压的稳定、电流的平衡以及电能的传输。
概括来说,电抗器是一种由电感和电容器组成的元件,通过电感和电容的相互作用,可以实现对电流频率的调节,进而对电路中的电能进行有效的控制。
在电路中,电抗器通常被用在各种电子设备、变频器和变压器等电气设备中,起到保护、平衡电流和控制电路中电压的作用。
电抗器的分类主要包括电感器(inductor)和电容器(capacitor)。
电感器具有电感的特性,对于电流的变化具有阻碍作用,可以将电能存储在磁场中,并且在需要时释放出来;而电容器则具有电容的特性,对于电压的变化有一定的吸收能力,可以将电能存储在电场中,并在需要时释放出来。
电感器和电容器的不同特性使得它们在电路中的应用有所不同,但它们都是电抗器的重要组成部分。
在本文中,我们将重点介绍电抗器的命名规则。
正确的命名规则可以帮助我们准确地识别和区分不同类型的电抗器,避免错误的使用和操作。
本文将以电抗器的定义和作用为基础,进一步介绍电抗器的分类和特点,并深入探讨电抗器命名规则的重要性和基本规则。
通过深入了解电抗器命名规则,我们可以更好地应用电抗器于实际工程中,正确选择和使用合适的电抗器,提高电路的效率和可靠性。
同时,对于电工从业人员和电气工程师来说,掌握电抗器命名规则也是提高专业技能和职业素养的重要内容。
在接下来的章节中,我们将进一步介绍电抗器的定义和作用,以及电抗器的分类和特点,从而为电抗器命名规则的探讨打下基础。
同时,我们将探讨电抗器命名规则的重要性以及基本的命名规则。
通过系统地学习和理解这些内容,相信读者们能够更好地应用和理解电抗器命名规则,为电气工程实践提供有力的支持。
AKSG电抗器说明书
![AKSG电抗器说明书](https://img.taocdn.com/s3/m/264ae309b7360b4c2e3f64d0.png)
AKSG电抗器上海昌日电子科技有限公司专业生产变频器配套电抗器,输入电抗器,输出电抗器,批量生产,价格优惠,现货供应。
AKSG电抗器有输入电抗器输出电抗器,又称为进线电抗器,出线电抗器。
AKSG电抗器型号说明S代表相数,也就是电抗器三相380V 50HZ系统10A代表电抗器的额定电流,容量选择范围5-1600A,如果对电抗器电流选择不了解,可致电详询4.4V 代表电抗器的压降,通常有2.2V,4.4V,8.8V,也是电抗器的一个重要指标,可定做AKSG系列电抗器是用于变频器进线端的电抗器,称为输入电抗器,俗称为进线电抗器。
AKSG电抗器从材质分为,铜材输入电抗器,铝材输出电抗器AKSG电抗器绕线方式分线绕输入电抗器,箔绕输入电抗器AKSG电抗器从标准来分可分常规电抗器,非标电抗器AKSG电抗器按照名称分为输入电抗器或者是进线电抗器,也有叫做输入端电抗器及变频器电抗器。
输入电抗器指的就是电抗器所接所设备的位置,一般是指在断路器下端变频器输入端串连接线。
AKSG电抗器引言变频器的输入端安装AKSG电抗器,一方面是为了减小谐波电流发射,另一方面可以提高变频器抗浪涌干扰的特性。
变频器的整流电路相当于一个谐波电压源。
我们知道,电压源当负载阻抗大时,输出电流会小。
因此,在变频器的电源输入端安装电抗器能够减小谐波电流的发射AKSG电抗器规格AKSG电抗器配套变频器的名称输入电抗器型号AKSG适用设备各类变频器作用抑制合闸涌流,谐波变频器功率0.75-700KW电流5-1600A相数三相电压380V输入指的就是电抗器所接所设备的位置,一般是指在断路器下端变频器输入端串连接线。
电抗器俗称“电感器”,外部就是一些线圈,有的有磁芯,它的作用原理就是电感器的最主要特性“通直流阻交流”。
就是直流电通过时它表现很小的阻抗,而交流电通过时表现较大的阻抗,且根据交流电的频率的不同,其阻抗也不同。
V)(A三相上海昌日电子科技有限公司是一家集产品研发、制造,销售服务为一体的高科技企业。
低压电抗器使用说明书
![低压电抗器使用说明书](https://img.taocdn.com/s3/m/948d2336bcd126fff7050b13.png)
干式电抗器说明书
干式电抗器
使 用 说 明 书
安徽华正电气有限公司
ANHUAZHENG ELECTRIC CO.,LTD.
地 址:合肥市双凤工业区凤麟大道北段 电 话:0551-63363846 传 真:0551-65689398
第 1 页/共 5 页
安徽华正电气有限公司
干式电抗器说明书
七、贮存
1、需仓储的产品,验收完毕后应贮存在干 燥、防雨无粉尘的地方;
2、所有产品应包装贮存在库房内并不能堆 放,且不应同时储存在活性化学药品和腐蚀性 物品;
3、干式电抗器不应户外放置,需短时间户 外放置的应保证包装良好,并垫以木方,垫高 不小于 100mm;
第 3 页/共 5 页
安徽华正电气有限公司
五、产品使用条件
常规产品正常适用条件为海拔不超过 1000 米,环境温度不高于 40℃,如 合同产品超出正常使用条件,应按 GB1094 和 GB10229 的有关规定定额设计调整, 产品将适用于相应环境;
六、产品的运输及装卸
1、电抗器至安装地点的运输方法主要为公路或铁路运输; 2、产品在运输过程中,应注意天气,应有防雨防雪措施; 3、电抗器在运输过程中,电抗器的倾斜度不大于 30°; 4、起吊电抗器时应同时使用夹件上的四个吊环,对有全包装的电抗器应按 其起吊标志进行起吊; 5、电抗器在起吊时绳与垂线的夹角不得大于 30°(见下图),所有钢丝绳 与吊钩应能承受吊运设备整体的重量的要求; 6、产品装卸时应严格按照国家有关装卸规 程,装卸全过程中,应小心轻放、平衡起吊、 保证人身和设备的安全; 7、禁止绑拉线圈,垫块、引线等易损件;
干式电抗器分类及用途
(1)串联电抗器:安装在并联补偿电容器装置中,与并联电容器串联连接 用以抑制谐波电流,减少系统电压波形畸变和限制电容器回路投入时的冲击电 流。
人民电器 XD1系列限流电抗器 产品说明书
![人民电器 XD1系列限流电抗器 产品说明书](https://img.taocdn.com/s3/m/f9cfc6b8900ef12d2af90242a8956bec0975a5c5.png)
产品概述
选型指南
□ 5~402435
□ 环境湿度:≤80%;
□ 海拔高度:≤1000m;
□ 安装场所:户内,无金属粉尘及剧烈震动且不受阳光直接辐射的场所;
□ 安装倾斜度≤5°。
周围空气温度:(-)℃,小时内平 均温度不高于+
℃;
表1正常工作条件及安装条件
主要技术数据
XD1型限流电抗器是采用不饱和聚酯树脂浇注成型的干式电抗器。
用于低压无功功率成套装置中作为限制低压电容器的合闸涌流和增加合闸开关的开断能力。
产品符合:GB/T1094.6-2011标准。
□ 额定电压:0.4kV。
□ 额定频率:50Hz。
□ 绝缘电阻:绕组对对地间的绝缘电阻≥5MΩ。
□ 工频耐受电压:绕组对地间应能承受3kV(有效值)的工频电压。
□ 其它技术数据:见表
1
012
用户在订货时,需提供以下信息:□ 产品型号。
□ 订货数量。
□ 其它要求。
订货举例:XD1-12/0.4 48只。
电抗器的外形及安装尺寸见图和表12
表2
图1
外形及安装尺寸
订货须知
013。
电抗器(reactor)
![电抗器(reactor)](https://img.taocdn.com/s3/m/14d91198ed3a87c24028915f804d2b160b4e86a3.png)
电抗器(reactor)依靠线圈的感抗阻碍电流变化的电器,电抗器也叫电感器。
导线绕成螺线管形式,称空心电抗器;有时为了让这只螺线管具有更大的电感,便在螺线管中插入铁心,称铁心电抗器。
电抗分为感抗和容抗,比较科学的归类是感抗器(电感器)和容抗器(电容器)统称为电抗器,然而由于过去先有了电感器,并且被称谓电抗器,所以现在人们所说的电容器就是容抗器,而电抗器专指电感器。
电抗器与电感器区别:电抗器与电感器,是两个即相互联系又几乎完全不同的两个概念.虽然电抗器也可以叫电感器,但是二者的应用领域以及工作原理是完全不同的,以下介绍电抗器与电感器的区别:(持保留意见)(1)电感器是用绝缘导线绕制的各种线圈称为电感器,简称为电感。
电感器也是能够把电能转化为磁能而存储起来的元件。
电感的两个最主要的作用就是滤波(通直流,阻交流)和储能。
电感器的结构类似于变压器,但只有一个绕组。
如果电感器中没有电流通过,则它阻止电流流过它;如果有电流流过它,则电路断开时它将试图维持电流不变。
电感器又称扼流器、电抗器、动态电抗器。
电感器是一种常用的电子元器件。
当电流通过导线时,导线的周围会产生一定的电磁场,并使处于这个电磁场中的导线产生感应电动势——自感电动势,我们将这个作用称为电磁感应。
为了加强电磁感应,人们常将绝缘的导线绕成一定圈数的线圈,我们将这个线圈称为电感线圈或电感器,简称为电感。
电感器具有阻止交流电通过而让直流电顺利通过的特性。
直流信号通过线圈时的电阻就是导线本身的电阻压降;当交流信号通过线圈时,线圈两端将会产生自感电动势,自感电动势的方向与外加电压的方向相反,阻碍交流的通过,所以电感器的特性是通直流、阻交流,频率越高,线圈阻抗越大。
电感器在电路中经常和电容器一起工作,构成LC滤波器、LC振荡器等。
另外,人们还利用电感的特性,制造了阻流圈、变压器、继电器等。
在电子设备中,我们经常可以看到有许多磁环与连接电缆构成一个电感器(电缆中的导线在磁环上绕几圈作为电感线圈),它是电子电路中常用的抗干扰元件,对于高频噪声有很好的屏蔽作用,故被称为吸收磁环,由于通常使用铁氧体材料制成,所以又称铁氧体磁环(简称磁环)。
平波电抗器使用说明书
![平波电抗器使用说明书](https://img.taocdn.com/s3/m/ce12d92d4b73f242336c5f70.png)
平波电抗器使用说明书一、说明:此产品采用优质矽钢片和导线经先进的工艺精制而成,具有结构稳定、温升低、噪声小等特点。
通常安装在变频器,直流调速器的输入或输出端,可抵制变频器产生的谐波向电网传递,减少变频产生的谐波对其他元件的干扰,改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响。
用在直流调速器的输出端,提高功率因数补偿因数、改善电网质量、平抑波形,是调速器配套使用的重要元件之一。
二、结构特点:1.该电抗器为平波单相电抗器,为铁芯干式。
2.铁芯采用优质低损砂耗优质硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布板作间隔,以保证电抗气隙在运行过程中不发生变化。
3.线圈采用优质导线绕制,排列紧密且均匀,外表喷涂优质绝缘漆,具有极佳的美感且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后以过预烘→真空浸漆热烘固化→这一工艺流程,采用H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料,确保电抗器具有较高的品质因数和较低的温升,确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理。
7.该电抗器与国内同类产品相比具有结构稳定、温升低,外观美等优点,可与国外知名品牌相媲美。
三、使用环境条件:1.海拔高度不超过1000米。
2.运行环境温度-25℃~+45℃,相对湿度不超过90%。
3.周围无有害气体,无易燃易爆物品。
4.周围环境有良好的通风条件,如装在柜内,应加装通风设备。
四、性能参数:1.适用于任何品牌变频器和直流调速器。
2.电流:350A3.电压:540V3.电感量:7mH4.额定绝缘水平1KV/min.5.电抗器各部位的温升限值:铁芯不超过85摄氏度,线圈温升不超过95摄氏度。
6.电抗器噪声不大于45dB。
电抗器技术规格书
![电抗器技术规格书](https://img.taocdn.com/s3/m/3ba83da0e109581b6bd97f19227916888586b96b.png)
标题:电抗器技术规格书一、产品概述本产品为电抗器,主要用于抑制电网中的浪涌电流、电压波动,以及降低电网中的谐波含量。
型号为XXX,其主要特点如下:1. 适用于各种电压等级的电力系统;2. 具备快速响应的特性,对瞬态干扰有很好的抑制效果;3. 结构紧凑,安装方便;4. 效率高,节能环保。
二、技术参数1. 工作电压:额定电压XXX伏,最高工作电压为额定电压的1.2倍;2. 工作频率:XXX赫兹;3. 电抗率:按照用户需求选择适当的电抗率;4. 容量:根据用户需求配置,一般为XXX伏安;5. 防护等级:本产品为XXX,可满足一般工业环境下的使用要求。
三、使用环境本产品适用于各种工业环境,如电力、电子、通讯等。
使用时需注意以下几点:1. 避免在过热、潮湿、有腐蚀性气体等恶劣环境下使用;2. 安装时需确保电抗器散热良好,避免过热;3. 安装位置应远离电磁干扰源,避免影响电抗器的正常工作。
四、安全警示本产品为高压设备,使用时请务必遵守以下安全警示:1. 操作时请佩戴绝缘手套、绝缘鞋等防护用品;2. 确保电源连接可靠,避免短路;3. 如发现异常声响或发热情况,请立即停止使用,并联系维修;4. 非专业人员不得拆卸、维修本产品。
五、保修与售后服务本公司产品自购买之日起,质保期为一年。
在质保期内,如出现产品质量问题,本公司将提供免费维修或更换。
客户在维修或使用过程中遇到任何问题,可通过电话或邮件与本公司联系,我们将竭诚为您提供服务。
六、其他说明1. 本产品铭牌所示参数为出厂标准参数,用户在购买和使用时请注意核对;2. 本产品包装完好,可保证在运输过程中不受损坏。
如发生损坏,请及时联系本公司处理;3. 本规格书为技术参数手册,不包含售后服务范围以外的其他内容。
如需了解更多信息,请咨询本公司客服人员。
电抗器动态电感-概述说明以及解释
![电抗器动态电感-概述说明以及解释](https://img.taocdn.com/s3/m/cff6cabaf80f76c66137ee06eff9aef8941e483d.png)
电抗器动态电感-概述说明以及解释1.引言1.1 概述概述部分的内容:电抗器是一种电气元件,它在电路中起到改变电流和电压相位差的作用。
通常由电感和电容元件组成,能够储存和释放电能。
电抗器广泛应用于电力系统、电子设备以及工业生产中。
电抗器的作用是在电路中提供电感或电容的特性,以改变电流和电压之间的相位差。
通过选择合适的电感或电容数值,可以实现电路的稳定性和效率的提高。
电抗器的动态特性是指在变化的电路条件下,其电感或电容元件的响应和调节能力。
电抗器具有抗拒电流变化的特性,能够对电感和电容进行自动调节,以适应电路中的不同工作状态。
本文将重点介绍电抗器的定义、作用以及动态特性。
通过对电抗器在电路中的应用进行深入研究,旨在加深对电抗器的理解和提高电路设计的能力。
在接下来的章节中,我们将详细讨论电抗器的定义和作用,以及电抗器的动态特性。
通过对电抗器的深入了解,我们能够更好地应用电抗器来解决电路中的问题,并展望电抗器未来在电子技术领域的发展前景。
1.2 文章结构文章结构本文主要包含三个部分:引言、正文和结论。
引言部分主要对电抗器的动态电感进行概述和介绍。
首先会介绍电抗器的定义和作用,即通过改变电路的电感值实现电流的稳定和调节。
接着会探讨电抗器的动态特性,包括频率响应、瞬态响应等。
正文部分将详细阐述电抗器的定义和作用。
首先会介绍电抗器的基本原理和结构,包括电感的作用和电路中的电感元件。
然后会讨论电抗器在不同电路中的应用,如交流电路中的电感耦合、滤波电路中的电感等。
此外,还将介绍电抗器的工作原理和参数选择的依据。
紧接着,正文部分将重点探讨电抗器的动态特性。
首先会介绍电抗器的频率特性,包括电感元件的频率响应和相位差等。
然后会讨论电抗器的瞬态特性,如响应时间和阻尼等。
最后,还将探讨电抗器在电路中的稳定性和动态模型的建立。
结论部分将总结电抗器的重要性和应用。
首先会回顾电抗器在电路中起到的作用,如稳定电流、调节电路和滤波等。
CDJL系列机床交流电抗器使用说明书
![CDJL系列机床交流电抗器使用说明书](https://img.taocdn.com/s3/m/e6e82b8088eb172ded630b1c59eef8c75ebf955b.png)
CDJL系列机床交流电抗器使用说明书符合标准: GB/T 19212.21GB/T 19212.1□ 安装、使用产品前,请仔细阅读使用11.1、机床及一些特殊设备在使用中由于启动涌流、系统谐波的影响,易造成设备故障,所以需要用到电抗器,现有的电抗器的防护等级为IP00,没有安全防护,由于此机床等特殊设备工作环境的特殊性质,这样的电抗器在使用中缺乏操作安全性、工作稳定性。
此产品具有防护等级IP21,可以防止电抗器在设备运转中的安全隐患。
1.2、符合标准GB /T 19212.21 GB /T 19212.122.1 海拔高度:≤2000m2.2 环境温度:-25℃~+40℃2.3 周围无有害气体,无易燃易爆物品2.4 周围环境应有良好的通风条件,如装在柜内,应加装通风设备2.5 大气中无严重影响电抗器绝缘的污秽及易蚀易爆介质2.6 安装场所无严重震动和颠簸2.7 不受雨雪侵袭的场所2.8 周围环境应有良好的通风条件,装在柜内,应加装通风设备3 4.1抑制浪涌:在大功率电力电子电路中,合闸瞬间,往往产生一个很大的冲击电流(浪涌电流),浪涌电流虽然作用时间短,但峰值却很大。
开机浪涌电流往往超过正常工作电流的10倍以上。
在输入侧串接电抗器,能有效的抑制这种4电抗器参数代号(参照外形尺寸表)设计序号机床电抗器企业代号CD JL -浪涌电流。
4.2抑制谐波电流:随着电力电子技术的广泛应用,我们的电网中增加了大量的非线性负载,比如,AC-DC 电源,U PS,变频器等,它们都是以开关方式工作的。
这些以开关方式工作的用电设备,往往变成了谐波电流的发生源,“污染”电网,使电网电压波形畸变。
谐波的危害之一便是中心线过载发热燃烧。
电抗器的接入,能有效抑制谐波干扰。
5.1 相数:3相5.2 线圈材质:铜5.3 额定电流:(参照型号说明)5.4 系统电压:380V 5.5 绝缘电阻:>100M Ω5.6 绝缘等级:F 级5.7 工频耐压:3000V (AC )/min 5.8 防护等级:IP215.9 环境温度:-20℃~+45℃5.10 最大湿度:95%RH5.11 冷却方式:干式自然冷却 5 6 CDJL -001-186~187CDJL -001-184~185输出注:以上外形尺寸标注误差±10mm,安装尺寸标注误差±5mm 。
电抗器说明.
![电抗器说明.](https://img.taocdn.com/s3/m/d3cca605dd36a32d73758192.png)
电抗器简单来说就是线圈,有用作降压的,有的电容配套消谐的,有的用来限流的,降压就相当于一个变压器,通过接入的线圈匝数改变输出电压,比如说电动器启动时电流很大就需要电抗器分一部分电压,启动起来以后切除电抗器,电抗器电抗器也叫电感器,一个导体通电时就会在其所占据的一定空间范围产生磁场,所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小,所产生的磁场不强,因此实际的电抗器是导线绕成螺线管形式,称空心电抗器;有时为了让这只螺线管具有更大的电感,便在螺线管中插入铁心,称铁心电抗器。
电抗分为感抗和容抗,比较科学的归类是感抗器(电感器)和容抗器(电容器)统称为电抗器,然而由于过去先有了电感器,并且被称为电抗器,所以现在人们所说的电容器就是容抗器,而电抗器专指电感器。
分类编辑按结构及冷却介质、按接法、按功能、按用途进行分类。
1、按结构及冷却介质:分为空心式、铁心式、干式、油浸式等,例如电抗器(图2) (2张):干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
2、按接法:分为并联电抗器和串联电抗器。
3、按功能:分为限流和补偿。
4、按用途:按具体用途细分,例如:限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器(可调电抗器、可控电抗器)、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
作用编辑电力系统中所采取的电抗器常见的有串联电抗器和并联电抗器。
电抗器(图4)串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。
可以通过调整并联电抗器的数量来调整运行电压。
超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能,主要包括:1、轻空载或轻负荷线路上的电容效应,以降低工频暂态过电压;2、改善长输电线路上的电压分布;3、使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率不合理流动同时也减轻了线路上的功率损失;4、在大机组与系统并列时降低高压母线上工频稳态电压,便于发电机同期并列;5、防止发电机带长线路可能出现的自励磁谐振现象;6、当采用电抗器中性点经小电抗接地装置时,电抗器(图5)还可用小电抗器补偿线路相间及相地电容,以加速潜供电流自动熄灭,便于采用。
德力西电气 BOOST电抗器样本 说明书
![德力西电气 BOOST电抗器样本 说明书](https://img.taocdn.com/s3/m/8954c502ac02de80d4d8d15abe23482fb4da0221.png)
BOOST电抗器中使用铁硅磁芯,取代最常用的铁氧体磁芯,提高了DC/DC变换器的功率密度,实现电子器件小型化,同时也降低了损耗;
线圈采用H 级扁铜线立绕结构,立绕线圈散热效果明显优越于传统平绕线圈,承受瞬间大电流能力强;
采用硅胶灌封,起固定高导热作用,并能有效保护电感抵抗外界冲击、振动,隔离产品空气,防止铁芯线圈氧化,达到延长使用寿命目的。
■
产品特征
电源类产品
G 绕组材质 铜导磁材料 铁硅磁粉芯工作环境温度 -25℃~+45℃
海拔高度:≤2000m 环境温度:-25+45℃
工作环境:a.大气中无严重影响电抗器绝缘的污秽及易蚀易爆介质 b.安装场所无剧烈震动和颠簸 c.不受雨雪侵袭的场所 d.周围环境应有良好的通风条件,如装在柜内,应加装通风设备
■工作条件及安装条件
■适用范围
主要应用于燃料电池汽车、混合动力汽车、纯电动汽车、新能源储能等DC-DC 斩波升降压BOOST电路中用来储能升压,保持输出电压稳定。
■认证与标准
标准:GB/T19212 Q/DLX368
■ PFCL-0030~0050-1.5mH~1.0mH
■ PFCL-0022-1.1mH
电源类产品
G ■ PFCL-0092~0100-1.0mH~0.69mH
注:以上外形尺寸标注误差±10mm,安装尺寸标注误差±5mm,如有变动,以实物尺寸为准。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电抗器简单来说就是线圈,有用作降压的,有的电容配套消谐的,有的用来限流的,降压就相当于一个变压器,通过接入的线圈匝数改变输出电压,比如说电动器启动时电流很大就需要电抗器分一部分电压,启动起来以后切除电抗器,电抗器电抗器也叫电感器,一个导体通电时就会在其所占据的一定空间范围产生磁场,所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小,所产生的磁场不强,因此实际的电抗器是导线绕成螺线管形式,称空心电抗器;有时为了让这只螺线管具有更大的电感,便在螺线管中插入铁心,称铁心电抗器。
电抗分为感抗和容抗,比较科学的归类是感抗器(电感器)和容抗器(电容器)统称为电抗器,然而由于过去先有了电感器,并且被称为电抗器,所以现在人们所说的电容器就是容抗器,而电抗器专指电感器。
分类编辑按结构及冷却介质、按接法、按功能、按用途进行分类。
1、按结构及冷却介质:分为空心式、铁心式、干式、油浸式等,例如电抗器(图2) (2张):干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
2、按接法:分为并联电抗器和串联电抗器。
3、按功能:分为限流和补偿。
4、按用途:按具体用途细分,例如:限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器(可调电抗器、可控电抗器)、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
作用编辑电力系统中所采取的电抗器常见的有串联电抗器和并联电抗器。
电抗器(图4)串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。
可以通过调整并联电抗器的数量来调整运行电压。
超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能,主要包括:1、轻空载或轻负荷线路上的电容效应,以降低工频暂态过电压;2、改善长输电线路上的电压分布;3、使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率不合理流动同时也减轻了线路上的功率损失;4、在大机组与系统并列时降低高压母线上工频稳态电压,便于发电机同期并列;5、防止发电机带长线路可能出现的自励磁谐振现象;6、当采用电抗器中性点经小电抗接地装置时,电抗器(图5)还可用小电抗器补偿线路相间及相地电容,以加速潜供电流自动熄灭,便于采用。
电抗器的接线分串联和并联两种方式。
串联电抗器通常起限流作用,并联电抗器经常用于无功补偿。
1、半芯干式并联电抗器:在超高压远距离输电系统中,连接于变压器的三次线圈上。
用于补偿线路的电容性充电电流,限制系统电压升高和操作过电压,保证线路可靠运行。
2、半芯干式串联电抗器:安装在电容器回路中,在电容器回路投入时起。
[1]电抗器的限流和滤波作用:电网容量的扩大,使得系统短路容量的额定值迅速增大。
电抗器(图6)如在500kV变电所的低压35kV侧,最大的三相对称短路电流有效值已经接近50kA。
为了限制输电线路的短路电流,保护电力设备,必须安装电抗器,电抗器能够减小短路电流和使短路瞬间系统的电压保持不变。
在电容器回路安装阻尼电抗器(即串联电抗器),电容器回路投入时起抑制涌流的作用。
同时与电容器组一起组成谐波回路,起各次谐波的滤波作用。
如在500kV变电所35kV无功补偿装置的电容器回路中,为了限制投入电容器时的涌流和抑制电力系统的高次谐波,在35kV 电容器回路中必须安装阻尼电抗器,抑制3次谐波时,采用额定电压35kV,额定电感量26.2mH,额定电流350A干式空心单相户外型阻尼电抗器,它与2.52Mvar电容器对3次谐波形成谐振回路,即3次谐波滤波回路。
同样,为了抑制5次及以上高次谐波,采用了额定电压35kV,额定电感量9.2mH,额定电流382A单相户外型阻尼电抗器,它与2.52Mvar 电容器对5次及以上高次谐波形成谐振回路。
起到了抑制高次谐波的作用,需要说明的是,在国家标准《电抗器》GB10229—88和IEC289—88国际标准中均对阻尼电抗器的使用和技术条件作了规定。
但目前国内有些部门将阻尼电抗器称为串联电抗器,严格来讲是不合适的,因为上述标准中均没有串联电抗器这个名称。
[2]应用编辑并联电抗器:发电机满负载试验用的电抗器是并联电抗器的雏型。
电抗器(图7)铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力,因此噪音一般要比同容量变压器高出10dB左右。
并联电抗器里面通过的交流,并联电抗器的作用是补偿系统的容抗。
通常与晶闸管串联,可连续调节电抗电流。
串联电抗器:里面通过的是交流,串联电抗器的作用是与补偿电容器串联,对稳态性谐波(5、7、11、13次)构成串联谐振。
通常有5~6%电抗器,属于高感值电抗器。
调谐电抗器:里面通过的是交流电,串联电抗器的作用是与电容器串联,对规定的n次谐波分量构成串联谐振,从而吸收该谐波分量,通常n=5、7、11、13、19。
进线电抗器:亦称换相电抗器,用于电网进线中,通过的是交流电流,进线电抗器的作用是限制变流器换相时电网侧的压降和晶闸管的电流上升率di/dt和电压上升率du/dt,以及并联变流器组的解耦。
限流电抗器:限流电抗器一般用于配电线路。
从同一母线引出的分支馈线上往往串有限流电抗器,以限制馈线的短路电流,并维持母线电压,不致因馈线短路而致过低。
阻尼电抗器:(通常也称串联电抗器)与电容器组或密集型电容器相串联,电抗器(图8)用以限制电容器的合闸涌流。
这一点,作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器,一般用于3次至17次的谐振滤波或更高次的高通滤波。
直流输电线路的换流站、相控型静止补偿装置、中大型整流装置、电气化铁道,以至于所有大功率晶闸管控制的电力电子电路都是谐波电流源,必须加以滤除,不让其进入系统。
电力部门对于电力系统中的谐波有具体规定。
消弧线圈:消弧线圈广泛用于10kV-63kV级的谐振接地系统。
由于变电所的无油化倾向,因此35kV以下的消弧线圈现很多是干式浇注型。
平波电抗器:平波电抗器用于整流以后的直流回路中。
整流电路的脉波数总是有限的,在输出的整直电压中总是有纹波的。
这种纹波往往是有害的,需要由平波电抗器加以抑制。
直流输电的换流站都装有平波电抗器,使输出的直流接近于理想直流。
直流供电的晶闸管电气传动中,平波电抗器也是不可少的。
平波电抗器在整流电路中是个重要元件,在中频电源中主要作用是:1、限制短路电流,(逆变晶闸管换相时同时导通相当于整流桥负载直接短路)没有电抗器就直接短路。
2、抑制中频分量对工频电网的影响。
3、滤波作用(整流电流带有交流成分;高频交流不易通过大电感)使电抗器(图9)整流输出波形连续,如不连续,就会出现电流为零的时间,这时逆变桥停止工作,造成整流桥开路的现象。
4、并联逆变电路的输入功率有无功分量的吞吐,逆变桥的输入电路中必定有储能的元件电抗器。
直流控制的饱和电抗器:串在电路中的扼流式或自饱和饱和电抗器,在电压正弦波的周期内,饱和电抗器在饱和前吸收了一定的伏-秒,达到饱和,以后就呈全开放状态。
因此其输出电压是非正弦的,这种饱和电抗器的作用与晶闸管相似。
电气回路的主要组成部分有电阻、电容和电感.电感具有抑制电流变化的作用,并能使交流电移相.把具有电感作用的绕线式的静止感应装置称为电抗器。
接线方法编辑ABCXYZ六个端子,可以将ABC作为电抗器进线端,XYZ作为电抗器出线端;也可以将XYZ作为电抗器进线端,ABC作为电抗器出线端。
这没有什么具体的进线、出线的顺序要求,怎么接都行,对变频器不会有影响。
只是注意一点:ABC、XYZ这两套端子,接线时不能互相交叉。
特点编辑进线电抗器1、该进线电抗器为三相,均为铁芯干式;2、铁芯采用优质低损耗进口冷轧硅钢片,电抗器(图10)气隙采用环氧层压玻璃布板作间隔,以保证电抗器气隙在运行过程中不发生变化;3、线圈采用H级漆包扁铜线绕制,排列紧密且均匀,外表不包绝缘层,且有极佳的美感且有较好的散热性能;4、进线电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程,采用H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音地运行;5、进线电抗器芯柱部分紧固件采用无磁性材料,减少运行时的涡流发热现象;6、外露部件均采取了防腐蚀处理,引出端子采用镀锡铜管端子;7、该进线电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点,可与国外知名品牌相媲美。
输出电抗器输出电抗器亦称马达电抗器,它的作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在54OV/us以内,一般功率为4-90KW变频器与电机间的电缆长度超过50m时,应设置输出电抗器,它还用于钝化变频器输出电压(开关的陡度),减少对逆变器中的元件(如IGBT)的扰动和冲击。
输出电抗器主要应用于工业自动化系统工程中,特别是使用变频器的场合,用于延长变频器的有效传输距离,有效抑制变频器的IGBT模块开关时产生的瞬间高压。
输出电抗器的使用说明:为了增加变频器到电机之间的距离可以适当加粗电缆,增加电缆的绝缘强度,尽量选用非屏蔽电缆。
输出电抗器的特点:1、适用于无功补偿和谐波的治理;2、输出电抗器主要作用是补偿长线分布电容的影响,抑制输出谐波电流;3、有效地保护变频器和改善功率因数,能阻止来自电网的干扰,减少整流单元产生的谐波电流对电网的污染。
输入电抗器输入电抗器的作用是限制变流器换相时电网侧的电压降;抑制谐波以及并联变流器组的解耦;限制电网电压的跳跃或电网系统操作时所产生的电流冲击。
当电网短路容量与变流器变频器容量比大于33:1时,输入电抗器的相对电压降,对单象限工作为2%,四象限为4%。
当电网短路电压大于6%时,允许输入电抗器运行。
对于12脉动整流单元,至少需要一相对电压降为2%的网侧进线电抗器。
输入电抗器主要应用于工业/工厂自动化控制系统中,安装在变频器、调速器与电网电源输入电抗器之间,用于抑制变频器、调速器等产生的浪涌电压和电流,最大限度的衰减系统中的高次谐波及畸变谐波。
输入电抗器的特点:1、适用于无功功率补偿和谐波的治理;2、输入电抗器用来限制电网电压突变和操作过电压引起的电流冲击;对谐波起滤波作用,以抑制电网电压波形畸变;3、平滑电源电压中包含的尖峰脉冲,平滑桥式整流电路换相时产生的电压缺陷。
