滞回比较器
反相滞回比较器的特点
反相滞回比较器的特点反相滞回比较器是一种常见的电路，它的主要作用是将输入信号与参考电压进行比较，从而输出高电平或低电平信号。
这种电路的特点是具有滞回特性，即当输入信号超过一定阈值时，输出信号会发生突变，从而实现了信号的判定和控制。
下面将从反相滞回比较器的原理、特点和应用三个方面进行详细介绍。
一、反相滞回比较器的原理反相滞回比较器的基本原理是利用运放的反相输入端和正相输入端之间的差异，将输入信号与参考电压进行比较，从而输出高电平或低电平信号。
具体来说，当输入信号大于参考电压时，反相输入端的电压高于正相输入端的电压，运放的输出端输出低电平信号；当输入信号小于参考电压时，反相输入端的电压低于正相输入端的电压，运放的输出端输出高电平信号。
这种电路的滞回特性是通过反馈电阻和二极管等元件实现的，当输出信号发生变化时，反馈电阻和二极管会对输入信号进行反馈，从而使得输出信号发生滞回。
1.具有高精度和高稳定性。
反相滞回比较器采用运放作为核心元件，具有高精度和高稳定性，能够实现精确的信号比较和控制。
2.具有滞回特性。
反相滞回比较器的滞回特性可以使得输出信号发生突变，从而实现信号的判定和控制。
这种特性在一些需要控制阈值的应用中非常有用。
3.具有广泛的应用范围。
反相滞回比较器可以应用于电子测量、自动控制、信号处理等领域，具有广泛的应用范围。
4.具有简单的电路结构。
反相滞回比较器的电路结构相对简单，易于实现和调试，成本较低。
5.具有较高的抗干扰能力。
反相滞回比较器采用差分输入方式，具有较高的抗干扰能力，能够有效地抵抗外界干扰信号。
三、反相滞回比较器的应用1.电子测量。
反相滞回比较器可以应用于电子测量中，用于比较输入信号与参考电压的大小，从而实现精确的测量和控制。
2.自动控制。
反相滞回比较器可以应用于自动控制系统中，用于控制阈值和判定输入信号的大小，从而实现自动控制和调节。
3.信号处理。
反相滞回比较器可以应用于信号处理中，用于比较输入信号与参考电压的大小，从而实现信号的滤波、放大和补偿等处理。
滞回比较器原理
滞回比较器原理滞回比较器是一种常见的电子元件，用于电子电路中比较两个电压的大小关系，并输出相应的信号。
它的原理基于滞回效应，通过设置阈值来判断输入信号的高低电平。
滞回比较器通常由一个比较器和一个正反馈网络组成。
比较器是一个电子元件，可以将输入信号与参考电压进行比较，并输出高电平或低电平的信号。
而正反馈网络则是为了引入滞回效应，使得比较器的输出信号在达到阈值后保持稳定的状态。
滞回比较器的工作原理如下：当输入信号的电压超过阈值电压时，比较器的输出信号会发生翻转，从高电平变为低电平或从低电平变为高电平。
而当输入信号的电压低于阈值电压时，比较器的输出信号保持不变。
这种在阈值电压上下产生不同输出的现象就是滞回效应。
滞回比较器在电子电路中有广泛的应用。
首先，它可以用作触发器，用于控制数字电路中的时序问题。
比如，在计数器中，滞回比较器可以用来检测计数值是否达到设定的阈值，从而触发相应的操作。
其次，滞回比较器也常用于电压检测和开关控制。
比如，在电源管理电路中，滞回比较器可以用来检测电池电压是否低于安全阈值，从而触发低电量警报或关闭设备。
除了以上应用，滞回比较器还可以用于信号整形和滤波。
在信号处理中，滞回比较器可以将输入信号转换为方波信号，从而方便后续的数字处理。
此外，滞回比较器还可以用于去除信号中的噪声和干扰，提高信号质量和可靠性。
要想实现一个滞回比较器，需要根据具体的应用需求来选择合适的比较器和正反馈网络。
比较器的选择要考虑工作电压范围、响应时间、功耗等因素，正反馈网络的设计要考虑阈值电压、滞回量和稳定性等因素。
此外，还需要注意信号的输入电平和输出电平的匹配，以确保整个电路的正常工作。
总结起来，滞回比较器是一种常见的电子元件，基于滞回效应来比较输入信号的电压大小。
它的工作原理是通过比较器和正反馈网络的相互作用来实现的。
滞回比较器在电子电路中有广泛的应用，如触发器、电压检测和开关控制、信号整形和滤波等。
在设计滞回比较器时，需要考虑比较器和正反馈网络的选择和设计，以及输入输出电平的匹配。
理解滞回比较器 -回复
理解滞回比较器-回复什么是滞回比较器？滞回比较器也被称为突变比较器或带滞回的比较器。
它是一种基础的电子元件，被广泛应用于电子电路中，用于检测电压的变化并产生相应的输出信号。
滞回比较器的主要特点是具有一个或多个滞回阈值，允许输入信号的电压在升高和降低过程中触发不同的阈值来产生稳定的输出。
滞回比较器的工作原理滞回比较器的工作原理可以通过一个简单的非反相比较器电路来解释。
这种电路包括一个比较器、两个输入端口（正和负）以及一个输出端口。
输入信号将与一个参考电压在比较器中进行比较。
当输入信号电压高于参考电压时，比较器的输出将高电平（通常为正电压）；当输入信号电压低于参考电压时，输出将低电平（通常为零电压或接近于负电压）。
然而，滞回比较器的关键之处在于它具有滞回特性，也就是阈值的差异。
滞回比较器的高阈值和低阈值不同，这使得输出信号独立于输入信号的速率变化。
如果我们将输入信号增加或减小，滞回比较器只有在输入电压高于（或低于）特定阈值时才会改变输出状态。
这种特性是通过内部反馈回路和阻尼电容来实现的。
当输入信号跨过滞回阈值时，反馈电容存储了正或负电荷，这样电路就能保持特定的输出状态。
滞回比较器的应用滞回比较器在现代电子电路中有着广泛的应用，常用于以下几个方面：1. 触发器和频率比较器：滞回比较器可用作触发器电路，用于将输入信号从一个状态传送到另一个状态。
此外，它还可用作频率比较器，以检测和计算信号的频率。
2. 稳压器：滞回比较器可以用来控制稳压器电路，以稳定输出电压并提供保护功能。
通过与稳压器电路结合使用，滞回比较器能够在输出电压超出设定范围时自动进行断电或保护。
3. 触发电路：在数字电子电路中，滞回比较器可以用于触发信号的产生和传输，例如在计数器电路或时序电路中。
4. 电源管理：滞回比较器可以被用作电源管理电路的一部分，用于电池充电和放电控制，以及开关模式电源和逆变器等应用中。
总结滞回比较器是一种非常有用的电子元件，在电子电路中的应用非常广泛。
滞回比较器原理
滞回比较器原理
滞回比较器是一种电子设备，主要用于比较两个电压信号的大小，并根据比较结果输出高或低电平信号。
滞回比较器的原理是通过正反馈来达到滞回效果，即输出信号在输入信号改变方向时，需要经过一个特定的阈值才能改变状态。
滞回比较器通常由一个差分放大器和一个参考电压源组成。
差分放大器根据输入信号的差异来控制输出信号，参考电压源则用于设置一个固定的阈值。
当输入信号大于阈值时，输出信号为高电平；当输入信号小于阈值时，输出信号为低电平。
滞回比较器的关键在于它的正反馈作用，这意味着一旦输出状态改变，它会继续保持新的状态，即使输入信号回到阈值附近也不会改变。
这种滞回效应可以避免输入信号的噪声导致频繁的输出状态变化，提高系统的稳定性。
滞回比较器广泛应用于模拟电路和数字电路中，常见的应用包括报警系统、自动控制系统、电力电子等。
它可以根据输入信号的特性，产生相应的输出信号，用于触发其他设备或控制电路的操作。
总之，滞回比较器通过正反馈原理和阈值设置，实现了对输入信号的比较和输出控制。
它在电子系统中具有重要的作用，能够提高系统的稳定性和可靠性。
电路中的滞回与比较器
电路中的滞回与比较器在电子学中，滞回是指当输入信号经过一个特定的电路后，输出信号的响应呈现出一种非线性的特性。
而比较器是一种将输入电压与某一个标准电压进行比较，并输出高电平或低电平的电路。
本文将介绍滞回现象与比较器的工作原理以及应用。
一、滞回现象滞回现象在日常生活中也有很多实例，比如温控器中的滞回现象使得温度在达到设定值后不会立即停止加热或制冷，而会有一段时间的延迟。
在电路中，滞回现象是由于非线性元件（如二极管、变压器等）或者反馈回路的存在造成的。
在滞回现象中，输入信号的变化与输出信号的变化之间存在一定的差异以及延迟。
当输入信号从低电平逐渐增加到高电平时，输出信号不会立即跟随上升，而是在一段电压范围内保持不变，称为上升滞回。
同样地，当输入信号从高电平逐渐降低到低电平时，输出信号也不会立即跟随下降，而是在一段电压范围内保持不变，称为下降滞回。
滞回现象使得电路具有一定的记忆性能，有助于稳定和控制系统。
二、比较器的工作原理比较器是一种常见的电路元件，它能够将输入信号与某一参考电压进行比较，并输出相应的高电平或低电平信号。
比较器一般由一个运放和一些外围元件组成，如负反馈电阻、正反馈电阻等。
当输入信号大于参考电压时，比较器的输出信号会变为高电平。
而当输入信号小于参考电压时，比较器的输出信号则变为低电平。
通过这种方式，比较器能够对输入信号进行被动比较，从而实现不同电压范围的判断和控制。
三、比较器的应用比较器作为一种常用的电路元件，被广泛应用于各个领域。
其中一个典型的应用是在模拟转数字转换电路（ADC）中，比较器用于将模拟输入信号与参考电压进行比较，从而将模拟信号转换为数字信号。
比较器还被用于电压检测和电压比较，以及模拟信号的门限控制和判断。
对于电池管理电路，比较器可以用于判断电池的电压是否低于某一门槛值，从而提醒用户更换电池。
此外，比较器也常用于信号处理领域中的阈值检测、波形整形以及触发器的设计等。
通过合理地选择参考电压和外围元件的参数，比较器能够实现不同应用场景下的各种功能。
滞回比较器计算
滞回比较器是一种具有滞回特性的比较器电路，它在输入信号跨越某一阈值时能够产生一个输出信号，并且当输入信号回到阈值以下时，输出信号不会立即消失，而是需要一定的时间才能恢复到原始状态。
滞回比较器通常用于消除电路中的噪声和干扰，提高电路的稳定性。
滞回比较器的计算主要包括阈值电压和滞回区宽度的确定。
阈值电压是输入信号达到或超过该电压时，比较器输出发生跳变的电压值。
滞回区宽度是当输入信号在阈值电压附近波动时，输出信号保持不变的最大范围。
在实际应用中，滞回比较器的计算需要考虑电路参数、电源电压、温度等因素的影响。
通常需要根据设计要求和实际情况，通过调整电路参数来获得最佳的性能指标。
同时，为了减小误差和提高精度，还需要对滞回比较器进行校准和补偿。
总的来说，滞回比较器的计算需要根据具体的应用场景和需求进行设计和优化，以确保其具有较好的性能指标和稳定性。
滞回比较器详解
滞回比较器详解 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】滞回比较器关于比较器滞回的讨论需要从“滞回”的定义开始, 与许多其它技术术语一样, “滞回”源于希腊语, 含义是“延迟”或“滞后”, 或阻碍前一状态的变化。
工程中, 常用滞回描述非对称绝大多数比较器中都设计带有滞回电路, 通常滞回电压为5mV到10mV。
内部滞回电路可以避免由于输入端的寄生反馈所造成的比较器输出振荡。
但是内部滞回电路虽然可以使比较器免于自激振荡, 却很容易被外部振幅较大的噪声淹没。
这种情况下需要增加外部滞回, 以提高系统的抗干扰性能。
首先, 看一下比较器的传输特性。
图1所示是内部没有滞回电路的理想比较器的传输特性, 图2所示为实际比较器的传输特性。
从图2可以看出, 实际电压比较器的输出是在输入电压(VIN)增大到2mV时才开始改变。
图1. 理想比较器的传输特性图2. 实际比较器的传输特性运算放大器在开环图3. 无滞回电路时比较器输出的模糊状态和频繁跳变举个例子, 考虑图4所示简单电路, 其传输特性如图5所示。
比较器的反相输入电压从0开始线性变化,由分压电阻R1、R2构成正反馈。
当输入电压从1点开始增加(图6), 在输入电压超过同相阈值VTH+ = VCCR2/(R1 + R2)之前, 输出将一直保持为VCC。
在阈值点, 输出电压迅速从VCC跳变为VSS,因为, 此时反相端输入电压大于同相端的输入电压。
输出保持为低电平, 直到输入经过新的阈值点5 ,VTH- = VSSR2/(R1 + R2)。
在5点, 输出电压迅速跳变回VCC, 因为这时同相输入电压高于反相输入电压。
图4. 具有滞回的简单电路图5. 图4电路的传输特性图6. 图4电路的/输出电压波形图4所示电路中的输出电压VOUT与输入电压VIN的对应关系表明, 输入电压至少变化2VTH 时, 输出电压才会变化。
因此, 它不同于图3的响应情况(放大器无滞回), 即对任何小于2VTH的噪声或干扰都不会导致输出的迅速变化。
滞回比较器电路
滞回比较器电路1. 介绍滞回比较器电路是一种常用的电子电路，用于比较输入信号与参考信号的大小。
它具有两个输出状态，当输入信号超过一定阈值时，输出为高电平；当输入信号低于另一个阈值时，输出为低电平。
滞回比较器电路可应用于许多领域，如自动控制、通信系统、传感器等。
2. 滞回比较器电路原理滞回比较器电路的原理主要基于正反馈作用。
它包括一个比较器和一个正反馈网络。
2.1 比较器比较器是滞回比较器电路的核心部分，通常由一个差分放大器构成。
差分放大器比较输入信号与参考信号的大小，并输出一个差分信号。
2.2 正反馈网络正反馈网络负责将比较器的输出信号反馈到其输入端，以增强正负阈值的差异。
一般情况下，正反馈网络由电阻和电容组成。
3. 滞回比较器电路工作原理滞回比较器电路的工作原理可以通过以下步骤来解释：3.1 初始状态滞回比较器电路的初始状态下，输入信号与参考信号均为低电平。
此时，比较器的输出为低电平。
3.2 输入信号上升当输入信号上升并超过正阈值时，比较器的输出会由低电平切换为高电平。
同时，正反馈网络开始将输出信号反馈到比较器的输入端。
由于正反馈的作用，输入信号需要上升到更高的阈值才能继续保持输出为高电平。
3.3 输入信号下降如果输入信号下降并低于负阈值，比较器的输出会由高电平切换为低电平。
正反馈网络则将输出信号反馈回比较器的输入端。
同样，由于正反馈的作用，输入信号需要下降到更低的阈值才能继续保持输出为低电平。
3.4 滞回特性滞回比较器电路的滞回特性表现在阈值的差异上。
正阈值和负阈值之间的差异由正反馈网络的参数决定。
当滞回特性很强时，输入信号必须超过较高的阈值才能使输出切换状态。
4. 滞回比较器电路的应用滞回比较器电路在许多领域中都有广泛的应用。
4.1 自动控制滞回比较器电路可用于自动控制系统中的开关电路。
当输入信号超过预设阈值时，输出信号可触发控制器执行相应的操作。
4.2 通信系统滞回比较器电路可用于通信系统中的数字信号处理。
滞回比较器详解
滞回比较器关于比较器滞回的讨论需要从“滞回”的定义开始, 与许多其它技术术语一样, “滞回”源于希腊语, 含义是“延迟”或“滞后”, 或阻碍前一状态的变化。
工程中, 常用滞回描述非对称绝大多数比较器中都设计带有滞回电路, 通常滞回电压为5mV到10mV。
内部滞回电路可以避免由于输入端的寄生反馈所造成的比较器输出振荡。
但是内部滞回电路虽然可以使比较器免于自激振荡, 却很容易被外部振幅较大的噪声淹没。
这种情况下需要增加外部滞回, 以提高系统的抗干扰性能。
首先, 看一下比较器的传输特性。
图1所示是内部没有滞回电路的理想比较器的传输特性, 图2所示为实际比较器的传输特性。
从图2可以看出, 实际电压比较器的输出是在输入电压(VIN)增大到2mV时才开始改变。
图1. 理想比较器的传输特性图2. 实际比较器的传输特性运算放大器在开环图3. 无滞回电路时比较器输出的模糊状态和频繁跳变举个例子, 考虑图4所示简单电路, 其传输特性如图5所示。
比较器的反相输入电压从0开始线性变化,由分压电阻R1、R2构成正反馈。
当输入电压从1点开始增加(图6), 在输入电压超过同相阈值VTH+ = VCCR2/(R1 + R2)之前, 输出将一直保持为VCC。
在阈值点, 输出电压迅速从VCC跳变为VSS,因为, 此时反相端输入电压大于同相端的输入电压。
输出保持为低电平, 直到输入经过新的阈值点5 ,VTH- = VSSR2/(R1 + R2)。
在5点, 输出电压迅速跳变回VCC, 因为这时同相输入电压高于反相输入电压。
图4. 具有滞回的简单电路图5. 图4电路的传输特性图6. 图4电路的/输出电压波形图4所示电路中的输出电压VOUT与输入电压VIN的对应关系表明, 输入电压至少变化2VTH 时, 输出电压才会变化。
因此, 它不同于图3的响应情况(放大器无滞回), 即对任何小于2VTH的噪声或干扰都不会导致输出的迅速变化。
在实际应用中, 正、负电压的阈值可以通过选择适合的反馈设置。
什么是滞回比较器
什么是滞回比较器滞回比较器又称施密特触发器，迟滞比较器。
这种比较器的特点是当输入信号ui逐渐增大或逐渐减小时，它有两个阈值，且不相等，其传输特性具有“滞回”曲线的形状。
长期以来，模拟比较器的使用一直处在它的“同伴”――运算放大器的阴影之中。
关于于比较器滞回的讨论需要从“滞回”的定义开始，与许多其它技术术语一样，“滞回”源于希腊语，含义是“延迟”或“滞后”，或阻碍前一状态的变化。
工程中，常用滞回描述非对称操作，比如，从A到B和从B到A是互不相同。
在磁现象、非可塑性形变以及比较器电路中都存在滞回。
绝大多数比较器中都设计带有滞回电路，通常滞回电压为5mV到10mV。
内部滞回电路可以避免由于输入端的寄生反馈所造成的比较器输出振荡。
但是内部滞回电路虽然可以使比较器免于自激振荡，却很容易被外部振幅较大的噪声淹没。
用带有内部滞回电路的比较器代替开环运算放大器能够抑制输出的频繁跳变和振荡。
或在比较器的正反馈电路中增加外部滞回电路，正反馈的作用是确保输出在一个状态到另一个状态之间快速变化，使比较器的输出的模糊状态时间达到可以运算放大器在开环状态下可以用作比较器，但是一旦输入信号中有少量的噪声或干扰，都将会在两个不同的输出状态之间产生不期望的频繁跳变。
用带有内部滞回电路的比较器代替开环运算放大器能够抑制输出的频繁跳变和振荡。
或在比较器的正反馈电路中增加外部滞回电路，正反馈的作用是确保输出在一个状态到另一个状态之间快速变化，使比较器的输出的模糊状态时间达到可以忽略的水平，如果在正反馈中加入滞回电路可减缓这种频繁跳变。
首先，看一下比较器的传输特性。
图2-1所示是内部没有滞回电路的理想比较器的传输特性，图2-2所示为实际比较器的传输特性。
从图2-1可以看出，实际电压比较器的输出是在输入电压（VIN）增大到2mV时才开始改变。
滞回比较器部分如图2.2在任意电平比较器中，如果将集成运放的输出电压通过反馈支路加到同相输入端，形成正反馈，就可以构成滞回比较器，所示。
过零比较器,单限比较器,滞回比较器,窗口比较器
过零比较器,单限比较器,滞回比较器,窗口比较器过零比较器、单限比较器、滞回比较器和窗口比较器是电子电路中常用的比较器类型，它们在不同的应用场景中发挥着重要的作用。
本文将分别介绍这四种比较器的工作原理、特点和应用。
过零比较器。
过零比较器是一种常见的比较器，其主要功能是检测输入信号是否经过零点。
它通常由一个比较器和一个零点检测电路组成。
当输入信号经过零点时，比较器输出一个脉冲信号，用于触发其他电路或控制系统。
过零比较器的特点是灵敏度高、响应速度快，适用于需要对输入信号的过零点进行检测和触发的应用场景。
例如，交流电路中的零点检测、电机控制系统中的位置检测等。
单限比较器。
单限比较器是一种常用的比较器，其主要功能是比较输入信号与设定阈值的大小关系。
当输入信号超过设定阈值时，比较器输出高电平信号；当输入信号低于设定阈值时，比较器输出低电平信号。
单限比较器的特点是简单易用、成本低廉，适用于需要进行简单电压比较的应用场景。
例如，电压监测电路中的过压保护、温度控制系统中的温度检测等。
滞回比较器。
滞回比较器是一种特殊的比较器，其主要功能是在输入信号的上升沿和下降沿分别输出高电平和低电平信号。
这种特殊的输出方式可以有效抑制输入信号的噪声和干扰，提高比较器的稳定性和可靠性。
滞回比较器的特点是抗干扰能力强、稳定性高，适用于需要对输入信号进行精确比较和稳定输出的应用场景。
例如，数字通信系统中的信号检测、传感器系统中的信号处理等。
窗口比较器。
窗口比较器是一种特殊的比较器，其主要功能是比较输入信号与设定的上下限范围。
当输入信号超出设定的上下限范围时，比较器输出高电平信号；当输入信号在设定的上下限范围内时，比较器输出低电平信号。
窗口比较器的特点是能够同时检测输入信号的上限和下限，适用于需要进行双向电压比较的应用场景。
例如，电源管理系统中的电压监测、电动车控制系统中的电池管理等。
综上所述，过零比较器、单限比较器、滞回比较器和窗口比较器是电子电路中常用的比较器类型，它们分别适用于不同的应用场景，具有各自独特的特点和优势。
集成电压比较器 滞回比较器
集成电压比较器滞回比较器
集成电压比较器是一种电子元件，它可以将两个输入电压进行比较，并输出一个数字信号，表示哪个输入电压更高或更低。
滞回比较器是一种特殊的电压比较器，它具有迟滞特性，可以避免在输入电压接近阈值时产生频繁的切换。
集成电压比较器通常由运算放大器和一些附加电路组成。
运算放大器用于比较两个输入电压的大小，并输出一个数字信号。
附加电路可以提供迟滞特性，以避免在输入电压接近阈值时产生频繁的切换。
滞回比较器的工作原理是基于迟滞特性。
当输入电压超过阈值时，输出信号会发生切换，但当输入电压下降到阈值以下时，输出信号不会立即切换回来，而是会保持在原来的状态，直到输入电压再次超过阈值。
这种迟滞特性可以避免在输入电压接近阈值时产生频繁的切换，从而提高了比较器的稳定性和抗干扰能力。
集成电压比较器广泛应用于电子电路中，例如模数转换器、过压保护电路、电源管理电路等。
滞回比较器则常用于振荡器、波形发生器、定时器等电路中。
在选择集成电压比较器时，需要考虑其精度、速度、功耗、输入范围等因素。
同时，还需要考虑其是否具有迟滞特性以及迟滞量的大小。
滞回比较器的迟滞量通常可以通过外部电阻进行调整，以满足不同的应用需求。
理解滞回比较器 -回复
理解滞回比较器-回复滞回比较器是一种常见的模拟电路元件，用于将输入信号与预设的参考电压进行比较，并输出高或低电平信号。
它可用于电压比较、数字信号转换、开关控制等应用。
本文将详细介绍滞回比较器的原理、工作方式和常见应用。
第一部分：原理和结构滞回比较器由比较器、正反馈电路和参考电压三部分组成。
# 比较器比较器是滞回比较器的核心部分，它接收输入信号和参考电压，并根据二者之间的关系输出高或低电平信号。
比较器通常由差分放大器构成，包括两个输入端和一个输出端。
差分放大器通过对输入信号进行放大并相减，得到输入信号和参考电压的差值，然后将差值反馈到输出端。
根据差值的正负，输出端产生高电平或低电平信号。
# 正反馈电路正反馈电路为滞回比较器引入滞回特性。
它将比较器的输出信号通过正反馈回馈到比较器的某个输入端。
当输出信号从低电平变为高电平时，经过正反馈的放大器将进一步提高该输入端的电压，从而加大输出的高电平信号。
反之，当输出信号从高电平变为低电平时，正反馈电路也会减小该输入端的电压，进一步降低输出的低电平信号。
通过正反馈，滞回比较器实现了滞回特性。
当输入信号超过一定阈值时，输出信号会从一个极限状态迅速切换到另一个极限状态。
这种滞回特性使得滞回比较器对于噪声和波形畸变具有较好的抗干扰能力。
# 参考电压参考电压是滞回比较器的参考基准，用于确定输入信号与之进行比较。
参考电压可以通过调整电路中的稳压器或电位器来设定。
根据参考电压的不同，滞回比较器可以实现不同的功能。
例如，当参考电压设定为一个固定值时，滞回比较器可以用作电压比较器，用于判断输入信号是否超过设定的阈值。
当参考电压设定为一个变化的波形时，滞回比较器可以用作数字信号转换器，将输入信号转换为离散的高低电平信号。
第二部分：工作原理和信号处理滞回比较器的工作原理可以通过信号处理的过程来解释。
# 信号比较首先，输入信号和参考电压经过比较器进行比较。
当输入信号大于参考电压时，比较器输出高电平；当输入信号小于参考电压时，比较器输出低电平。
理解滞回比较器
理解滞回比较器滞回比较器是一种电路，它可以将输入信号与一个预先设定的阈值进行比较，并输出高电平或低电平的信号。
它主要用于电压比较、电压判断和触发等应用中。
滞回比较器的工作原理是基于滞回特性。
滞回特性又称为迟滞特性，指的是比较器在输出状态改变之前，对输入信号必须越过一个阈值才能触发。
而在输出状态改变后，输入信号不论增加或减小，都不会触发输出状态的改变。
这种特性使得滞回比较器在实际应用中非常重要。
滞回比较器的应用非常广泛。
例如，在模拟电子系统中，滞回比较器常用于阈值判断、振荡器、触发电路、比较电路等。
在数字电子系统中，滞回比较器常用于电平转换、触发延时、A/D转换、数字信号处理中的噪声过滤等。
滞回比较器的设计可以基于各种电子元件，如晶体管、操作放大器、比较器芯片等。
其中，以操作放大器作为基本元件的滞回比较器常常被应用。
下面将以操作放大器为例，介绍滞回比较器的设计和工作原理。
滞回比较器的基本电路由一个操作放大器、两个反馈电阻和一个正馈电阻组成。
其中，一个反馈电阻通过连接到操作放大器的负输入端，另一个反馈电阻通过连接到操作放大器输出端。
正馈电阻连接到操作放大器的正输入端。
输入信号通过连接到操作放大器的负输入端。
在滞回比较器中，输入信号通过操作放大器的负输入端并与参考电压进行比较。
如果输入信号高于参考电压，则操作放大器的输出会变为高电平；反之，如果输入信号低于参考电压，则操作放大器的输出会变为低电平。
这种输出电平的改变是滞回特性的结果。
滞回比较器的输出状态将保持不变，直到输入信号跨过滞回比较器的另一个阈值。
当输入信号从高电平降到低电平时，输出状态将保持不变，直到输入信号降低到比参考电压低一个阈值；反之，当输入信号从低电平升到高电平时，输出状态将保持不变，直到输入信号升高到比参考电压高一个阈值。
通过调整滞回比较器的阈值和滞回量，可以使得滞回比较器适应各种应用需求。
阈值决定了输入信号与参考电压的比较条件，而滞回量决定了输出状态的稳定性。
滞回比较器详解
滞回比较器关于比较器滞回的讨论需要从“滞回”的定义开始, 与许多其它技术术语一样, “滞回”源于希腊语, 含义是“延迟”或“滞后”, 或阻碍前一状态的变化。
工程中, 常用滞回描述非对称绝大多数比较器中都设计带有滞回电路, 通常滞回电压为5mV到10mV。
内部滞回电路可以避免由于输入端的寄生反馈所造成的比较器输出振荡。
但是内部滞回电路虽然可以使比较器免于自激振荡, 却很容易被外部振幅较大的噪声淹没。
这种情况下需要增加外部滞回, 以提高系统的抗干扰性能。
首先, 看一下比较器的传输特性。
图1所示是内部没有滞回电路的理想比较器的传输特性, 图2所示为实际比较器的传输特性。
从图2可以看出, 实际电压比较器的输出是在输入电压(VIN)增大到2mV时才开始改变。
图1. 理想比较器的传输特性图2. 实际比较器的传输特性运算放大器在开环图3. 无滞回电路时比较器输出的模糊状态和频繁跳变举个例子, 考虑图4所示简单电路, 其传输特性如图5所示。
比较器的反相输入电压从0开始线性变化,由分压电阻R1、R2构成正反馈。
当输入电压从1点开始增加(图6), 在输入电压超过同相阈值VTH+ = VCCR2/(R1 + R2)之前, 输出将一直保持为VCC。
在阈值点, 输出电压迅速从VCC跳变为VSS,因为, 此时反相端输入电压大于同相端的输入电压。
输出保持为低电平, 直到输入经过新的阈值点5 ,VTH- = VSSR2/(R1 + R2)。
在5点, 输出电压迅速跳变回VCC, 因为这时同相输入电压高于反相输入电压。
图4. 具有滞回的简单电路图5. 图4电路的传输特性图6. 图4电路的/输出电压波形图4所示电路中的输出电压VOUT与输入电压VIN的对应关系表明, 输入电压至少变化2VTH时, 输出电压才会变化。
因此, 它不同于图3的响应情况(放大器无滞回), 即对任何小于2VTH的噪声或干扰都不会导致输出的迅速变化。
在实际应用中, 正、负电压的阈值可以通过选择适合的反馈设置。
滞回比较器实验报告
滞回比较器实验报告滞回比较器实验报告引言：滞回比较器是一种常见的电子元件，广泛应用于自动控制系统中。
它通过比较输入信号与设定阈值的大小关系，输出高电平或低电平信号，从而实现对系统的控制。
本实验旨在通过搭建滞回比较器电路，并观察不同参数对其性能的影响，进一步理解和掌握滞回比较器的工作原理。
实验步骤：1. 实验材料准备：- 电压源：提供稳定的直流电压；- 滞回比较器芯片：如LM393；- 电阻：用于调整比较器的阈值；- 电容：用于滞回延迟；- 示波器：用于观察电路的输出信号。
2. 搭建电路：将滞回比较器芯片、电阻和电容按照电路图连接起来。
注意正确连接芯片的引脚，确保电路连接无误。
3. 调整阈值：通过调整电阻的阻值，可以改变滞回比较器的阈值。
首先将阻值设定为一个较小的值，然后逐渐增加，观察输出信号的变化。
记录不同阻值下的阈值大小和输出信号。
4. 观察滞回现象：在实验中，我们可以通过改变输入信号的大小和方向，观察输出信号的变化。
当输入信号超过阈值时，输出信号发生翻转；当输入信号再次降低到另一个较小的阈值时，输出信号再次翻转。
这种现象称为滞回现象，是滞回比较器的特性之一。
5. 测量滞回带宽：滞回带宽是滞回比较器的重要指标之一，它表示输入信号在滞回过程中的变化范围。
通过改变输入信号的频率，可以测量滞回带宽。
记录不同频率下的滞回带宽，并绘制成图表进行分析。
实验结果与分析：通过实验，我们观察到滞回比较器的工作原理和性能特点。
调整阈值电阻的阻值可以改变滞回比较器的阈值大小，从而影响输出信号的翻转点。
当输入信号超过阈值时，输出信号由高电平翻转为低电平；当输入信号再次降低到另一个较小的阈值时，输出信号再次翻转为高电平。
这种滞回现象可以有效地抑制噪声信号对系统的干扰，提高系统的稳定性。
另外，我们还测量了滞回带宽，发现随着输入信号频率的增加，滞回带宽逐渐减小。
这是因为高频信号在电路中传输的时间较短，无法触发滞回比较器的翻转。

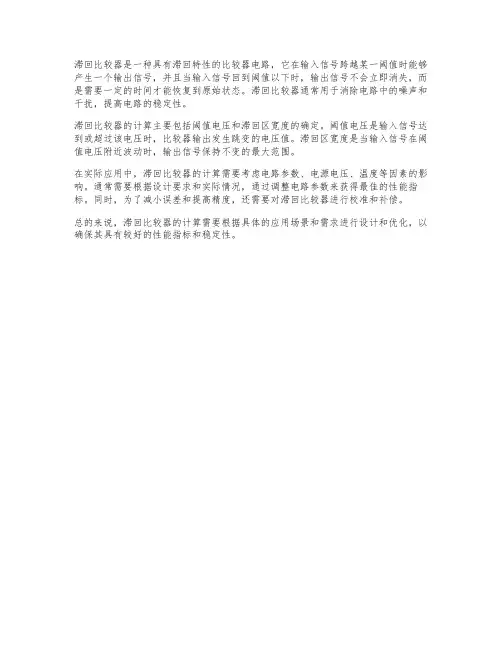

滞回比较器 计算
滞回比较器计算滞回比较器的原理非常简单，它由一个比较器和一个滞回电路组成。
比较器是一个电子元件，主要用于比较两个信号的大小关系。
滞回电路则是为了消除输入信号的噪声和抖动而设置的。
当输入信号超过参考电压上限时，滞回电路会将输出信号置为高电平；当输入信号低于参考电压下限时，滞回电路会将输出信号置为低电平。
这种滞回特性使得滞回比较器能够有效地抑制输入信号的噪声和抖动。
滞回比较器的应用非常广泛，以下是几个常见的应用场景：1. 电压检测：滞回比较器可以用于检测电压的高低状态。
例如，在电池电压监测电路中，可以将电池电压与设定的参考电压进行比较，当电池电压低于参考电压时，滞回比较器输出低电平信号，表示电池电压过低，需要充电或更换电池。
2. 温度控制：滞回比较器可以用于温度控制系统中。
例如，在恒温箱中，可以将温度传感器输出的模拟信号与设定的温度阈值进行比较，当温度超过阈值时，滞回比较器输出高电平信号，控制加热器停止加热，从而实现温度控制的闭环反馈。
3. 脉冲检测：滞回比较器可以用于检测脉冲信号的上升沿或下降沿。
例如，在数字电路中，可以将输入的脉冲信号与设定的阈值进行比较，当脉冲信号的上升沿或下降沿超过阈值时，滞回比较器输出高电平信号，表示检测到脉冲信号。
滞回比较器的计算方法主要涉及滞回电路的设计和参数选择。
以下是滞回比较器计算的主要步骤：1. 确定参考电压：根据具体的应用需求，确定滞回比较器的参考电压。
参考电压的选择应考虑输入信号的幅值范围和滞回比较器的工作电压范围。
2. 设计滞回电路：根据滞回比较器的工作原理，设计滞回电路以实现滞回特性。
滞回电路通常由正反馈电阻、反馈电容和比较器组成。
根据具体的应用需求和性能要求，选择合适的电阻和电容数值。
3. 参数计算：根据滞回电路的设计，计算滞回比较器的参数。
例如，计算滞回比较器的滞回电压（hysteresis voltage），即输入信号超过参考电压上限和低于参考电压下限的差值。
理解滞回比较器 -回复
理解滞回比较器-回复理解滞回比较器（Hysteresis Comparator）作为一种重要的电子元器件，滞回比较器在电路设计、开关控制、传感器和通信系统等领域都有广泛的应用。
本文将一步一步地解释滞回比较器的原理、功能和应用，并探讨其特性和设计考虑。
第一部分：滞回比较器的原理滞回比较器是一种基于电压比较的电路，常用于将一个输入电压信号与一个参考电压进行比较，并输出高电平或低电平信号。
滞回（Hysteresis）一词表示在输入信号发生变化时，输出信号具有一定的滞后和迟滞。
滞回比较器的核心部分是一个差分放大器，它对输入信号和参考电压进行放大并比较。
差分放大器由一个运算放大器（Operational Amplifier）和一对电阻组成，其中一个电阻与输入信号相连，另一个电阻与参考电压相连。
当输入信号超过参考电压时，差分放大器输出高电平（通常为Vcc），意味着输出信号与参考电压相比为高电平。
当输入信号低于参考电压时，差分放大器输出低电平（通常为GND），意味着输出信号与参考电压相比为低电平。
第二部分：滞回比较器的功能滞回比较器具有两个主要功能：防止输出的抖动和提供无死区的阈值控制。
抖动是指输入信号在参考电压附近的微小波动。
在普通比较器中，由于输入信号处在参考电压附近时，输出信号可能会不断切换，导致电路产生抖动。
而滞回比较器通过设置滞回阈值，在输入信号接近参考电压时，输出信号保持不变，从而消除抖动。
无死区的阈值控制是指输入信号必须经过一定的变化量，输出信号才能切换状态。
滞回比较器的滞回阈值可以通过调整电路中的电阻值来控制，因此可以实现无死区的阈值控制。
这种特性在开关控制和传感器设计中非常有用，可以减少误触发和干扰。
第三部分：滞回比较器的应用滞回比较器在电路设计中有广泛的应用。
以下是一些常见的应用场景：1. 电压参考和阈值判断：滞回比较器可用于将一个变化的输入电压与一个参考电压进行比较，并输出高电平或低电平信号，实现电压的参考和阈值判断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一部分
模拟电子课程设计
目录
1 课程设计的目的与作用 (1)
1.1设计目的、主要任务及设计思想 (1)
1.2设计作用 (1)
1.2.1滞回比较器 (1)
1.2.2双限比较器 (1)
2 设计任务及所用multisim软件环境介绍 (1)
2.1设计任务 (1)
2.2 Multisim软件环境介绍： (2)
3 电路模型的建立 (2)
3 .1滞回比较器 (2)
3 .2双限比较器 (2)
4 理论分析及计算 (3)
4 .1滞回比较器理论分析及计算 (3)
4 .2双限比较器 (4)
5 仿真结果分析 (5)
5 .1滞回比较器 (5)
5 .2双限比较器 (5)
6 设计总结和体会 (6)
7 参考文献 (6)
1 课程设计的目的与作用
1.1设计目的、主要任务及设计思想
根据设计要求完成对滞回比较器和双限比较器的设计，进一步加强对模拟电子技术的理解。
了解比较器的工作原理，掌握外围电路设计与主要性能参数的测试方法。
1.2设计作用
1.2.1.滞回比较器：又称施密特触发器，其抗干扰能力强，如果输入电压受到干扰或噪声的影响，在门限电平上下波动，而输出电压不会在高、低两个电平间反复的跳动。
1.2.2.双限比较器：在实际工作中，有时需要检测输入模拟信号的电平是否处在两个给定的电平之间，此时要求比较器有两个门限电平，这种比较器称为双限比较器。
2设计任务及所用multisim软件环境介绍
2.1设计任务
初步了解和掌握滞回比较器和双限比较器的设计、调试过程，能进一步巩固课堂上学到的理论知识，了解滞回比较器和双限比较器的工作原理
2.2 Multisim软件环境介绍
Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
3 电路模型的建立
3.1.滞回比较器
图3.1
3.2.双限比较器
图3.2
4 理论分析及计算
4.1滞回比较器
输入电压I u 经电阻1R 加在集成运放的反向输入端，参考电压REF U 经电阻2R 接在同向输入端，此外从输入端通过电阻F R 引回同向输入端。
电阻R 和背靠背稳压管Z VD 的作用是限幅，将输出电压的幅度限制在Z U ±。
利用叠加原理可求得同向输入端的电位为:
）（1u 0222U R R R U R R R F
REF F F +++=+ 若原来Z 0U u +=，当I u 逐渐增大时，使0u 从Z U +跳变为Z U -所需的门限电平用+T U 表示，由上式知
）（2U Z 222T U R R R U R R R F
REF F F +++=+
若原来的Z 0-U u =，当I u 逐渐减小，使0u 从Z U -跳变为Z U +所需的门限电平用-T U 表示，则
）（3-U Z 222-T U R R R U R R R F
REF F F ++= 由F R =30kOhm,2R =20kOhm,REF U =6V ,带入以上公式可以得到，+T U =5V ，-T U =2V ，即当I u 增大时，在I u =5V 时0u 发生跳变，而当I u 减小时，则在0u =2V 时发生跳变。
输出波形为矩形波
4.2双限比较器
电路中有两个集成运放1A 和2A ，输入电压I u 各通过一个电阻R 分别接到1A 的同相输入端和2A 的反相输入端，两个参考电压REF1U 和REF2U 分别加在1A 的反相输入端和2A 的同相输入端，其中REF1U >REF2U ,1A 和2A 的输入端各通过一个二极管，然后连接在一起，作为双限比较器的输出端。
如果I u <REF2U ，则1A 输出低电平，2A 输出高电平，此时二极管1VD 截止，2VD 导通，输出电压0u 为高电平。
如果I u >REF1U ,则1A 输出高电平，2A 输出低电平，此时二极管1VD 导通，2VD 截止，输出电压0u 也为高电平。
只有当REF2U <I u <REF1U 时，集成运放1A 和2A 均输出低电平，二极管1VD 和2VD 均截止，则输出电压0u 为低电平。
可见，这种比较器有两个门限电平：上门限电平TH U 和下门限电平TL U 。
在本电路中，TH U =REF1U =-3V ，TL U =REF2U =8V 。
5 仿真结果分析
5.1滞回比较器
图5.1
仿真分析：由F R =30kOhm,2R =20kOhm,REF U =6V ,带入公式（1）（2）（3）可以得到， T U =5V ，-T U =2V ，即当I u 增大时，在I u =5V 时0u 发生跳变，而当I u 减小时，则在0u =2V 时发生跳变。
输出波形为矩形波
得出结论：滞回比较器效果显著，所测得数值与理论计算数值误差在实验范围之内，是有效的实验。
5.2双限比较器
图5.2
仿真分析：这种比较器有两个门限电平：上门限电平TH U 和下门限电平TL U 。
在
本电路中，TH U =REF1U =-3V ，TL U =REF2U =8V 。
得出结论：双限比较器效果显著，所测得数值与理论计算数值误差在实验范围之内，是有效的实验。
6 设计总结和体会
在这次模电设计课程的学习中，通过老师的指导，加上自己的努力，我在这次模电设计课程学习中收获很多，在遇到挑战的时候，我没有退缩，认真地对待。
在抽到滞回比较器和双限比较器的时候，觉得很难，突然有些迷惘，因为这个数放没一点印象。
带着迷惑，在老师的指导下，自己对以前的书本进行复习，经过一番试验，最终取得胜利。
7 参考文献
《模拟电子技术基础简明教程》 杨素行 第三版 高等教育出版社。
