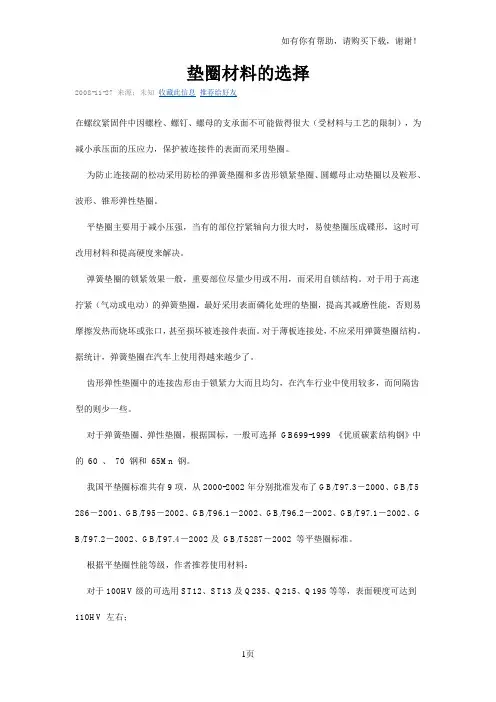

垫圈材料的选择2008-11-27 来源：未知收藏此信息推荐给好友在螺纹紧固件中因螺栓、螺钉、螺母的支承面不可能做得很大（受材料与工艺的限制），为减小承压面的压应力，保护被连接件的表面而采用垫圈。
为防止连接副的松动采用防松的弹簧垫圈和多齿形锁紧垫圈、圆螺母止动垫圈以及鞍形、波形、锥形弹性垫圈。
平垫圈主要用于减小压强，当有的部位拧紧轴向力很大时，易使垫圈压成碟形，这时可改用材料和提高硬度来解决。
弹簧垫圈的锁紧效果一般，重要部位尽量少用或不用，而采用自锁结构。
对于用于高速拧紧（气动或电动）的弹簧垫圈，最好采用表面磷化处理的垫圈，提高其减磨性能，否则易摩擦发热而烧坏或张口，甚至损坏被连接件表面。
对于薄板连接处，不应采用弹簧垫圈结构。
据统计，弹簧垫圈在汽车上使用得越来越少了。
齿形弹性垫圈中的连接齿形由于锁紧力大而且均匀，在汽车行业中使用较多，而间隔齿型的则少一些。
对于弹簧垫圈、弹性垫圈，根据国标，一般可选择GB699-1999 《优质碳素结构钢》中的60 、70 钢和65Mn 钢。
我国平垫圈标准共有9项，从2000-2002年分别批准发布了GB/T97.3－2000、GB/T5 286－2001、GB/T95－2002、GB/T96.1－2002、GB/T96.2－2002、GB/T97.1－2002、G B/T97.2－2002、GB/T97.4－2002及GB/T5287－2002 等平垫圈标准。
根据平垫圈性能等级，作者推荐使用材料：对于100HV级的可选用ST12、ST13及Q235、Q215、Q195等等，表面硬度可达到110HV 左右；对于140HV级的可选用08F、08Al及10、10F等等，表面硬度可达到140HV左右；对于200HV和300HV级的应选用45、50、60、70钢或65Mn钢，可通过热处理淬火回火达到200～300HV和300～400HV技术要求。
由于根据标准对于100HV 、140HV级的平垫圈可用低碳钢制造。

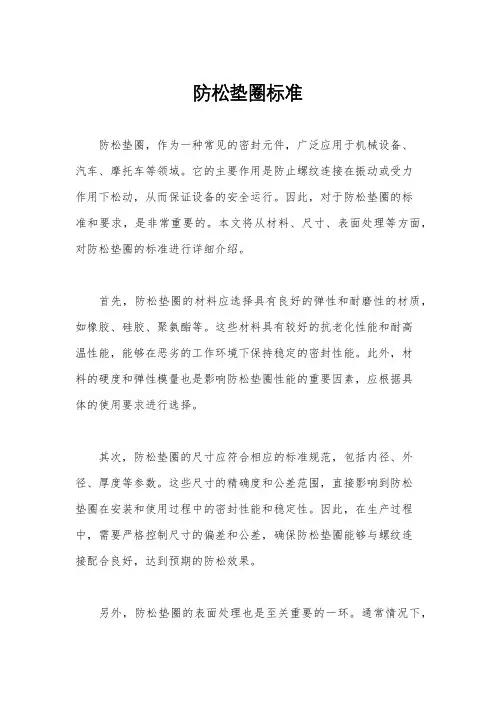

防松垫圈标准
防松垫圈标准防松垫圈，作为一种常见的密封元件，广泛应用于机械设备、汽车、摩托车等领域。
它的主要作用是防止螺纹连接在振动或受力作用下松动，从而保证设备的安全运行。
因此，对于防松垫圈的标准和要求，是非常重要的。
本文将从材料、尺寸、表面处理等方面，对防松垫圈的标准进行详细介绍。
首先，防松垫圈的材料应选择具有良好的弹性和耐磨性的材质，如橡胶、硅胶、聚氨酯等。
这些材料具有较好的抗老化性能和耐高温性能，能够在恶劣的工作环境下保持稳定的密封性能。
此外，材料的硬度和弹性模量也是影响防松垫圈性能的重要因素，应根据具体的使用要求进行选择。
其次，防松垫圈的尺寸应符合相应的标准规范，包括内径、外径、厚度等参数。
这些尺寸的精确度和公差范围，直接影响到防松垫圈在安装和使用过程中的密封性能和稳定性。
因此，在生产过程中，需要严格控制尺寸的偏差和公差，确保防松垫圈能够与螺纹连接配合良好，达到预期的防松效果。
另外，防松垫圈的表面处理也是至关重要的一环。
通常情况下，防松垫圈的表面需要进行防腐蚀处理，以增强其在潮湿、腐蚀性环境下的耐久性。
同时，表面的光洁度和平整度也会影响到防松垫圈与螺纹连接的密封性能，因此在生产过程中需要严格控制表面质量，确保防松垫圈能够完美贴合螺纹连接的表面，达到最佳的防松效果。
总的来说，防松垫圈作为一种重要的密封元件，其标准和要求对于设备的安全运行至关重要。
在选择材料、控制尺寸精度和公差范围、进行表面处理时，都需要严格遵循相应的标准规范，确保防松垫圈能够发挥最佳的防松效果，保障设备的安全稳定运行。
希望本文所述内容对防松垫圈的标准有所帮助，为相关行业的生产和应用提供参考和指导。
垫圈的材料
垫圈的材料
垫圈是由不同材料制成的一种密封元件，用于填补或缩小物体间的空隙，防止液体、气体或杂质的泄漏。
不同的应用场景和要求需要使用不同材料的垫圈，下面将介绍常见的几种垫圈材料。
首先是橡胶材料，橡胶垫圈是最常见也是最广泛使用的一种垫圈材料。
橡胶垫圈具有良好的弹性和密封性能，能够承受较大的压力和温度变化，而且耐磨、耐化学物质，不易老化和腐蚀。
常见的橡胶垫圈材料有丁腈橡胶、氟橡胶、硅橡胶等。
其次是塑料材料，塑料垫圈主要用于低压和低温的场景，如家电、塑料制品等。
塑料垫圈具有较好的耐腐蚀性和绝缘性能，重量轻，成本低廉，易于加工和安装。
常见的塑料垫圈材料有聚乙烯、聚氯乙烯、聚丙烯等。
再次是金属材料，金属垫圈主要用于高温和高压的场景，如石油化工、航空航天等。
金属垫圈具有较好的承载能力和耐高温性能，能够承受较大的压力和变形，具有较好的密封性。
常见的金属垫圈材料有不锈钢、铜、铝等。
此外，还有纤维素材料，纤维素垫圈主要用于胶粘剂和密封剂的增稠剂，具有良好的粘附性和耐温性能，能够有效填补微小间隙。
常见的纤维素材料有棉纤维、亚麻纤维等。
综上所述，垫圈的材料种类繁多，根据使用场景和要求选择合
适的材料十分重要。
橡胶、塑料、金属和纤维素是常见的垫圈材料，它们各具特点，在不同的工业领域起到了重要的作用。

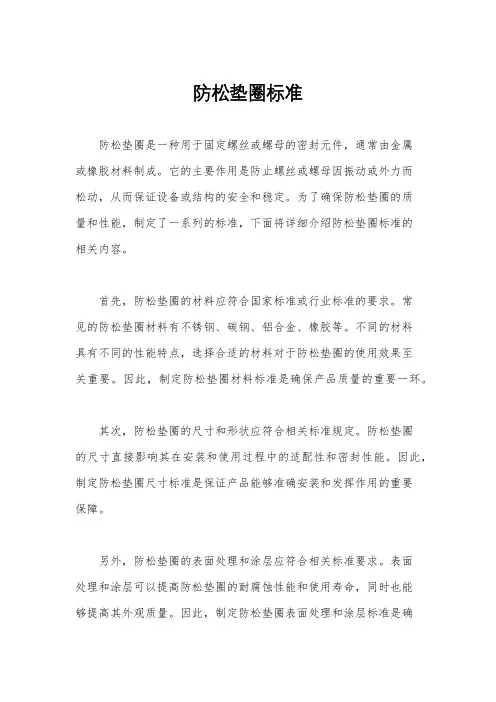

防松垫圈标准
防松垫圈标准防松垫圈是一种用于固定螺丝或螺母的密封元件，通常由金属或橡胶材料制成。
它的主要作用是防止螺丝或螺母因振动或外力而松动，从而保证设备或结构的安全和稳定。
为了确保防松垫圈的质量和性能，制定了一系列的标准，下面将详细介绍防松垫圈标准的相关内容。
首先，防松垫圈的材料应符合国家标准或行业标准的要求。
常见的防松垫圈材料有不锈钢、碳钢、铝合金、橡胶等。
不同的材料具有不同的性能特点，选择合适的材料对于防松垫圈的使用效果至关重要。
因此，制定防松垫圈材料标准是确保产品质量的重要一环。
其次，防松垫圈的尺寸和形状应符合相关标准规定。
防松垫圈的尺寸直接影响其在安装和使用过程中的适配性和密封性能。
因此，制定防松垫圈尺寸标准是保证产品能够准确安装和发挥作用的重要保障。
另外，防松垫圈的表面处理和涂层应符合相关标准要求。
表面处理和涂层可以提高防松垫圈的耐腐蚀性能和使用寿命，同时也能够提高其外观质量。
因此，制定防松垫圈表面处理和涂层标准是确保产品质量和外观的重要手段。
此外，防松垫圈的性能测试和检验方法应符合标准规定。
性能测试和检验方法是评定防松垫圈质量和性能优劣的重要依据，包括抗拉强度、扭矩系数、耐腐蚀性能等指标。
因此，制定防松垫圈性能测试和检验方法标准是保证产品质量可靠性的重要手段。
最后，防松垫圈的标识和包装应符合标准要求。
标识和包装是产品质量的重要外部表现，能够直接影响产品形象和市场竞争力。
因此，制定防松垫圈标识和包装标准是提高产品质量和市场竞争力的重要途径。
总之，防松垫圈标准的制定和执行对于保障产品质量、提高市场竞争力、保障用户安全具有重要意义。
只有严格执行相关标准要求，才能够生产出质量可靠、性能优良的防松垫圈产品，为各行各业的设备和结构提供稳定可靠的保障。

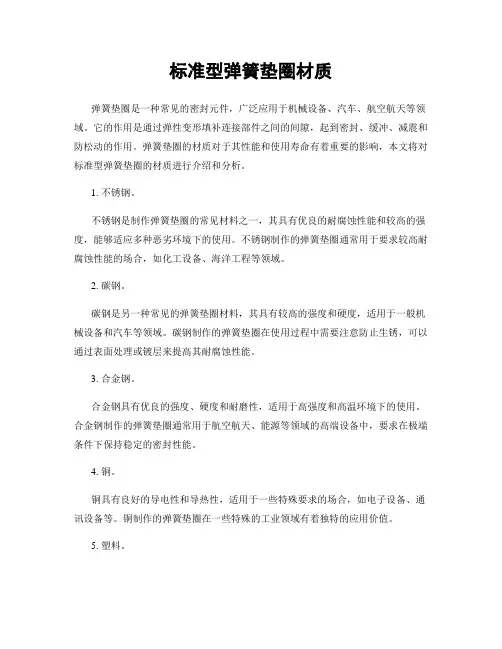

标准型弹簧垫圈材质
标准型弹簧垫圈材质弹簧垫圈是一种常见的密封元件，广泛应用于机械设备、汽车、航空航天等领域。
它的作用是通过弹性变形填补连接部件之间的间隙，起到密封、缓冲、减震和防松动的作用。
弹簧垫圈的材质对于其性能和使用寿命有着重要的影响，本文将对标准型弹簧垫圈的材质进行介绍和分析。
1. 不锈钢。
不锈钢是制作弹簧垫圈的常见材料之一，其具有优良的耐腐蚀性能和较高的强度，能够适应多种恶劣环境下的使用。
不锈钢制作的弹簧垫圈通常用于要求较高耐腐蚀性能的场合，如化工设备、海洋工程等领域。
2. 碳钢。
碳钢是另一种常见的弹簧垫圈材料，其具有较高的强度和硬度，适用于一般机械设备和汽车等领域。
碳钢制作的弹簧垫圈在使用过程中需要注意防止生锈，可以通过表面处理或镀层来提高其耐腐蚀性能。
3. 合金钢。
合金钢具有优良的强度、硬度和耐磨性，适用于高强度和高温环境下的使用。
合金钢制作的弹簧垫圈通常用于航空航天、能源等领域的高端设备中，要求在极端条件下保持稳定的密封性能。
4. 铜。
铜具有良好的导电性和导热性，适用于一些特殊要求的场合，如电子设备、通讯设备等。
铜制作的弹簧垫圈在一些特殊的工业领域有着独特的应用价值。
5. 塑料。
塑料弹簧垫圈具有重量轻、不锈蚀、绝缘等特点，适用于一些对密封要求不高的场合，如家电、玩具等领域。
塑料弹簧垫圈的使用需要根据具体情况进行合理选择，以确保其密封性能和耐久性。
总结。
弹簧垫圈的材质选择应根据具体的使用环境和要求来进行合理的选择，以确保其密封性能和使用寿命。
不同材质的弹簧垫圈在不同的领域有着各自的优势和适用范围，用户在选择时应充分考虑其特性和性能，以满足实际的工程需求。
希望本文对标准型弹簧垫圈的材质选择有所帮助，谢谢阅读！。
锥面垫圈和球面垫圈标准
锥面垫圈和球面垫圈标准介绍垫圈是机械中常用的紧固件。
它可以在螺栓、螺钉等紧固连接部位起到分散载荷、增加密封性能、防止松动等作用。
在一些特殊应用场景下，需要使用锥面垫圈或球面垫圈。
本文将对锥面垫圈和球面垫圈的标准进行详细探讨。
锥面垫圈标准锥面垫圈是一种特殊形状的垫圈，其内周面是一个锥面。
在紧固件连接时，锥面垫圈可以提供更大的接触面积，分散载荷，增加连接的稳定性。
锥面垫圈的分类锥面垫圈按照材料、形状等方面可以进行不同的分类。
常见的有以下几种：1.材料分类–金属锥面垫圈：一般采用优质的不锈钢或铁等金属材料制作，具有较高的强度和耐腐蚀性能。
–橡胶锥面垫圈：一般采用天然橡胶或合成橡胶材料制作，具有较好的密封性能和防水性能。
2.形状分类–单锥面垫圈：内周面呈锥面，适用于连接件与连接件之间的连接。
–双锥面垫圈：两个内周面都呈锥面，适用于连接件与连接件之间的连接，具有更大的接触面积和更好的稳定性。
锥面垫圈的尺寸标准锥面垫圈的尺寸标准会根据使用的场景和材料的不同而有所不同。
一般情况下，国际标准化组织（ISO）和国家标准（GB）会对锥面垫圈的尺寸进行规定。
以金属锥面垫圈为例，其尺寸标准按照内直径、外直径、厚度等进行规定。
例如，ISO 9001标准中规定了金属单锥面垫圈的内直径范围为1mm至100mm，外直径范围为3mm至120mm，厚度范围为0.2mm至20mm。
锥面垫圈的性能标准锥面垫圈的性能标准也会根据不同的材料和使用场景有所不同。
一般来说，性能标准包括以下几个方面：1.强度标准：金属锥面垫圈需要满足一定的强度要求，以确保在连接时不变形或损坏。
2.密封性标准：橡胶锥面垫圈需要具有良好的密封性能，以防止液体或气体泄漏。
3.耐腐蚀性标准：金属锥面垫圈需要具有一定的耐腐蚀性，以适应各种恶劣的环境条件。
4.耐温性标准：锥面垫圈需要具有一定的耐温性，以确保在高温或低温环境下仍然能够正常工作。
球面垫圈标准球面垫圈是一种采用球面形状的垫圈，其内周面是一个球面。
法式垫圈nfe25511标准
法式垫圈nfe25511标准
NFE25511是法国垫圈的标准规范，它定义了法式垫圈的尺寸、材料和质量要求。
根据NFE25511标准，法式垫圈应满足以下
要求：
1. 尺寸要求：NFE25511规定了法式垫圈的内径、外径和厚度
的公差范围。
这些尺寸的值应根据具体的应用需求进行选择。
2. 材料要求：法式垫圈的材料通常使用橡胶、硅胶等弹性体材料。
这些材料要求具有良好的弹性和耐磨性，能够在不同工况下保持良好的密封性能。
3. 表面质量要求：NFE25511规定了法式垫圈的表面应平整，
不得有裂纹、气泡等缺陷。
对于重要应用场景，还要求表面光滑，不得有明显的磨损痕迹。
4. 密封性能要求：法式垫圈在安装后应能够有效地密封，防止液体或气体的泄漏。
NFE25511规定了法式垫圈的最小密封压力，并要求在规定的压力范围内具有良好的密封性能。
需要注意的是，NFE25511标准是法国的标准规范，具体的使
用范围和应用领域可能会有所不同，因此在选用法式垫圈时应结合具体的应用要求和国家标准进行选择。
组合垫圈标准
组合垫圈标准组合垫圈是一种常见的密封元件，通常用于机械设备和工程领域，用于填充和密封连接部件之间的间隙。
在选择和使用组合垫圈时，需要遵循一定的标准，以确保其性能和可靠性。
本文将介绍组合垫圈的标准要求，以及在实际应用中的注意事项。
一、材料标准。
组合垫圈的材料通常包括金属、橡胶、塑料等，不同的材料具有不同的特性和适用范围。
在选择材料时，应根据工作环境的温度、压力、介质等因素进行合理选择，以确保其耐腐蚀、耐磨损、耐高温等性能符合要求。
二、尺寸标准。
组合垫圈的尺寸包括内径、外径、厚度等参数，这些参数需要符合相关的标准规定。
在安装和使用过程中，应确保组合垫圈的尺寸与连接部件的要求相匹配，避免出现尺寸不合适导致的泄漏或损坏现象。
三、安装标准。
组合垫圈的安装应符合相关的标准要求，包括安装位置、压紧力、预紧力等参数。
在安装过程中，应遵循正确的安装步骤，确保组合垫圈能够正确地填充和密封连接部件之间的间隙，以确保密封效果。
四、性能标准。
组合垫圈的性能标准包括密封性能、耐压性能、耐磨损性能等。
在使用过程中，应根据实际工作条件对组合垫圈的性能进行评估，确保其符合相关的标准要求，以确保设备和工程的正常运行。
五、注意事项。
在使用组合垫圈时，需要注意以下几个方面的问题，首先，应根据实际工作条件选择合适的组合垫圈材料和尺寸；其次，安装时应严格按照相关的标准要求进行操作；最后，定期检查和维护组合垫圈，确保其性能和可靠性。
总结。
组合垫圈作为一种重要的密封元件，在机械设备和工程领域具有广泛的应用。
在选择和使用组合垫圈时，需要严格遵循相关的标准要求，以确保其性能和可靠性。
通过本文的介绍，相信读者对组合垫圈的标准要求有了更深入的了解，能够更好地应用于实际工程中。
球面垫圈尺寸标准
球面垫圈尺寸标准
球面垫圈尺寸标准是指在连接两个球面或球面与平面的机械结构中，用于填充接触面的垫片的标准尺寸。
球面垫圈的规格大小必须严
格按照国家或国际标准执行，以确保机械结构的稳定性和安全性。
下面将分步骤阐述球面垫圈尺寸标准：
一、材料的选择
球面垫圈所选用的材料应与两个接触表面相适应，以保证连接的牢固
和密封性。
因此，垫圈的材料应是柔软的和具有良好弹性的材料，例
如橡胶、塑料、皮革、金属等材料，具体选择应适合实际情况。
二、直径的确定
球面垫圈的直径是指直接接触接口的最大外径。
垫圈的直径需要按照
国家标准规定的公差范围内进行实际测量，以保证其尺寸的准确性。
三、厚度的确定
球面垫圈的厚度是指垫圈的整体厚度，也是决定垫圈弹性的重要参数。
厚度的选取应该充分考虑所需要承受的工作负荷，避免产生过大的弹
性变形和失去密封性。
四、孔径尺寸的确定
球面垫圈的孔径大小必须与机械设备连接件的实际直径匹配，以确保
垫圈能够精准地安装在连接件的接口上，并能满足密封的要求。
孔径
尺寸需要按照机械零件的标准进行测定和制造。
五、其他尺寸标准
在确定球面垫圈的尺寸标准时，还需要考虑垫圈的平面度、平行度、
面性等其他关键参数，以确保连接的稳定安全。
综上所述，球面垫圈的尺寸标准是机械设备连接中极为重要的一环，必须按照国家或国际标准进行制造和设计。
只有这样才能保证机
械设备的高效运作和工作的稳定性，避免因尺寸不达标而带来的安全
隐患和损失。
m12 橡胶垫圈的标准
m12 橡胶垫圈的标准全文共四篇示例，供读者参考第一篇示例：M12 橡胶垫圈是一种常用的密封元件，通常用于工业设备和机械中，以防止液体或气体的泄漏。
在工程设计中，选用合适的橡胶垫圈对于确保设备的正常运行至关重要。
M12 橡胶垫圈规格标准化是能够保证产品质量和适用性的重要环节。
下面我们将详细介绍关于M12 橡胶垫圈的标准。
1.橡胶材料M12 橡胶垫圈通常采用EPDM（乙丙橡胶）、NBR（丁晴橡胶）、硅胶等材料制成。
EPDM 具有优异的耐热、耐油、耐酸碱性能，常用于室外环境或高温工况下；NBR 具有良好的耐油性能，适用于有油脂接触的场合；硅胶则具有优异的耐高温性能，适用于高温工况下。
2.尺寸规格M12 橡胶垫圈的尺寸规格标准一般按照国际标准进行制定，主要包括内径、外径、厚度等参数。
M12 表示螺栓的直径，内径通常为M12 直径，外径一般比螺栓直径大一定尺寸，厚度根据不同的使用要求会有所不同。
标准尺寸的制定可以确保橡胶垫圈与螺栓配合密封，并且有良好的可替代性。
3.密封性能M12 橡胶垫圈的主要作用是提供密封性能，防止液体或气体的泄漏。
根据不同的工作条件和介质，橡胶垫圈的密封性能要求也会有所不同。
通常要求橡胶垫圈具有良好的弹性和回弹性，能够在压缩后迅速恢复原状，确保密封性能持久稳定。
4.耐用性M12 橡胶垫圈在使用过程中需要承受不同形式的力，因此耐用性是一项重要的性能指标。
橡胶垫圈应具有良好的耐磨损性能、耐老化性能和耐腐蚀性能，能够在长期使用过程中保持良好的密封效果。
5.生产工艺M12 橡胶垫圈的生产工艺一般包括橡胶混炼、成型、硫化等环节。
在生产过程中需要确保橡胶材料的质量，成型精度以及硫化工艺的控制，以保证最终产品的质量和性能。
M12 橡胶垫圈的标准化是确保产品质量和适用性的重要保障，从橡胶材料的选择到尺寸规格的制定，再到生产工艺的控制，都需要严格遵循相关的标准和规范。
只有通过标准化生产，才能确保橡胶垫圈在工程设计中发挥良好的作用，提高设备的稳定性和安全性。
垫圈材料
使用阀门时，往往根据具体情况，更换原带垫圈。
常有垫圈有：橡胶平垫圈、橡胶O形圈、塑料平垫圈、聚四氟乙烯包垫圈、石棉橡胶垫圈、金属平垫圈、金属异形垫圈、金属包皮垫圈、波形垫圈、缠绕垫圈等。
(1)橡胶平垫圈：变形容易，压紧时不费力，但耐压、耐温能力都较差，只用于压力低、温度不高的地方。
天然橡胶有一定耐酸碱性能，使用温度不宜超过60℃；氯丁橡胶也能耐某些酸碱，使用温度80℃；丁腈橡胶耐油，可用至80℃；氟橡胶耐腐蚀性能很好，耐温性能也比一般橡胶强，可在150℃介质中使用。
(2)橡胶O形垫圈：断面形状是正圆，有一定的自紧作用，密封效果比平垫圈好，压紧力更小。
(3)塑料平垫圈：塑料的最大特点是耐腐蚀性好,大部分塑料耐温性能不好。
聚四氟乙烯为塑料之冠，不但耐腐蚀性能优异，而且耐温范围比较宽阔，可在-180℃～+200℃之内长期使用。
(4)聚四氟乙烯包垫圈：为了充分发挥聚四氟乙烯的优点，同时弥补它弹性较差的缺点，做成聚四氟乙烯包裹橡胶或石棉橡胶的垫圈。
这样，既同聚四氟乙烯平垫圈一样耐腐蚀，又有良好的弹性，增强密封效果，减小压紧力。
其断面形状如图4-20所示。
(5)石棉橡胶垫圈：由石棉橡胶板剪成。
它的组分是60～80%的石棉和10～20%的橡胶，以及填充剂、硫化剂等。
它有很好的耐热性、耐冷性、化学稳定性，而且货源丰富，价格便宜。
使用时，压紧力不必很大。
由于它能粘附金属，所以最好表面涂一层石墨粉，以免拆卸时费劲。
石棉橡胶板有四种颜色：灰色，用于低压(牌号XB-200，耐压≤16公斤/平方厘米，耐温200℃)；红色，用于中压(牌号XB-350，耐压可达40公斤/平方厘米，耐温350℃)；紫红色，用于高压(牌号XB-450，耐压100公斤/平方厘米耐温450℃)；绿色，用于油类，耐压性能也很好。
(6)金属平热圈：铅，耐温100℃；铝430℃；铜315℃；低碳钢550℃；银650℃；镍810℃；蒙乃尔(镍铜)合金810℃，不锈钢870℃。
垫片的种类按材料和结构分类
垫片的种类按材料和结构分类垫片的种类多种多样，按其构造的主题材料分为非金属、半金属和金属垫片三大类。
（1）非金属垫圈。
非金属垫片柔软、耐腐蚀、价格低廉，但耐温耐压性能较差。
主要用于中低压容器或管道在常温和中温下的法兰密封。
非金属垫片包括橡胶垫、石棉垫、石棉橡胶垫、柔性石墨垫和聚四氟乙烯垫等。
① 橡胶板。
制造橡胶板垫片的主要材料是天然橡胶、丁腈橡胶、氯丁橡胶等。
此外，还使用了氟橡胶等特殊橡胶。
橡胶因其结构紧凑、质地柔软、回弹性好、易于切割成各种形状、价格低廉且易于购买而被广泛应用于容器和管道的密封。
然而，它不耐高压，易在矿物油中溶解和膨胀，且无腐蚀性。
它很容易在高温下老化，失去弹性。
②石棉。
石棉材料有湿石棉和蓝石棉两种。
湿石棉耐热、耐碱性好，抗拉强度高，耐酸性能较差，大多数石棉橡胶板由它制造；蓝石棉不仅耐热性能好，而且耐酸性能也很好，故多被用于制造耐酸石棉橡胶板。
石棉板正常使用温度在550度以下。
直径较大的低压容器可以使用石棉带或石棉绳。
在使用石棉绳时，通常浸渍水玻璃。
酸，碱溶剂等介质也可使用此类垫片。
③ 石棉橡胶板。
石棉橡胶板由石棉、橡胶和填料制成。
一般石棉纤维占60%-85%。
根据其配套工艺、性能和用途，主要有高压石棉橡胶板、中低压石棉橡胶板和耐油石棉橡胶板。
石棉橡胶板有适宜的强度、弹性、柔软性等性能，用它制作垫片，既方便又便宜，因此在化工企业中得到迅速的推广和应用。
④ 柔性石墨。
柔性石墨是一种新型密封材料，具有良好的回弹性、柔软性和耐温性。
在化工企业中得到了迅速推广和应用。
⑤ 聚四氟乙烯（PTFE）。
聚四氟乙烯因其耐化学性、耐热性、耐寒性和耐油性而被称为“塑料之王”。
它不易老化，不易燃烧，吸水率几乎为零。
结构紧凑，分子结构非极性。
作为垫圈，接触面可以是平坦光滑的，不会粘附到金属法兰上。
除受到熔融碱金属和含氟元素气体的侵蚀外，还能抵抗各种酸、碱、盐和油脂溶液介质的腐蚀。
聚四氟乙烯垫片包括纯聚四氟乙烯、填充聚四氟乙烯或膨胀聚四氟乙烯等。
垫圈的基础知识
垫圈的基础知识
垫圈是一种压缩垫片，通常用于填充和分散两个机械部件之间的压力和震动。
以下是垫圈的基础知识：
1. 垫圈的种类
垫圈有很多种类，包括平垫圈、弹簧垫圈、波纹垫圈、金属垫圈、塑料垫圈等。
每种垫圈都有其特定的应用场景和优缺点。
2. 垫圈的材料
垫圈的材料通常包括金属、橡胶、塑料、硅胶等，不同的材料具有不同的机械和物理性质，如弹性、耐磨性、耐腐蚀性等。
3. 垫圈的尺寸和厚度
垫圈的尺寸和厚度是非常重要的参数，它们直接影响到垫圈的应用效果和使用寿命。
正确选择垫圈的尺寸和厚度可以有效避免机械部件之间的磨损和损坏。
4. 垫圈的安装
垫圈的安装过程要特别谨慎，需要遵循正确的安装步骤和方法。
安装时要注意垫圈的方向和位置，确保垫圈能够完全贴合机械部件表面，以达到最佳的密封和隔振效果。
总之，了解垫圈的基础知识是非常重要的，可以帮助我们正确选择和使用垫圈，更好地保护机械设备，延长使用寿命。
- 1 -。
垫圈冲压工艺及模具设计
垫圈冲压工艺及模具设计垫圈是一种常用的机械零件，广泛应用于各种机械设备中，起到密封、缓冲、隔离等作用。
垫圈的制作常采用冲压工艺，下面将介绍垫圈的冲压工艺以及模具设计。
一、垫圈的冲压工艺：1.材料选择：垫圈常用的材料有普通碳钢、不锈钢、铜、铝等。
根据具体使用环境和要求，选择合适的材料。
2.冲压工艺流程：（1）材料切割：将原材料按照一定规格和材料宽度进行切割，切割尺寸要充分考虑材料利用率。
（2）冲孔：将切割好的材料放置在冲孔机上，依据垫圈的规格和要求，进行冲孔处理。
（3）冲圈：将冲孔好的材料放入冲圈机中，根据垫圈的外径和内径，冲压成圆形。
（4）整形：将冲圈好的垫圈进行整形，使其外形规整。
（5）热处理：部分垫圈需要进行热处理，提高其机械性能和耐腐蚀性能。
（6）清洗和包装：对垫圈进行清洗、检查和包装，以保证其质量。
二、垫圈的模具设计：1.模具材料选择：模具一般采用优质的工具钢，确保模具使用寿命和精度要求。
2.模具结构设计：（1）冲孔模结构：垫圈一般含有内孔和外圆两个形状，冲孔模结构包括上下模板、导柱、导柱套、冲头等部件。
导柱和导柱套用于定位和导向，冲头用于冲压形成孔洞。
（2）冲圈模结构：冲圈模结构包括上下模板、导柱、导柱套、冲头等部件。
导柱和导柱套用于定位和导向，冲头用于冲压形成圆形。
（3）固定模结构：固定模一般采用螺栓固定于冲床工作台上，确保冲压过程的稳定性。
3.模具设计要点：（1）冲孔和冲圈孔径的选择要考虑到材料的屈服强度、模具机械性能和生产工艺等因素。
（2）模具的导柱和导柱套要选择合适的材料和尺寸，确保定位和导向的准确性。
（3）冲头的设计要考虑到材料的硬度和机械性能，确保冲压成形的精度和质量。
（4）模具的冷却系统设计要合理，确保模具在冲压过程中的散热和温度控制，提高模具使用寿命。
以上是垫圈冲压工艺及模具设计的相关介绍，通过适当的冲压工艺和模具设计，可以高效、精确地制作垫圈，满足不同需求。
垫圈 材料
垫圈材料
垫圈是一种广泛应用于工业和家用设备中的密封元件，主要用于填补物体之间的间隙，起到密封、防震、减振、固定等作用。
它可以防止液体、气体和固体的泄漏，使设备运作更加稳定和持久。
垫圈的主要材料包括金属、塑料和橡胶等。
金属垫圈是使用金属材料制造的，常见的有铜、铝、不锈钢等。
金属垫圈具有较高的强度、刚性和耐高温性能，适用于高温、高压、高速和重载的工作环境。
金属垫圈可以承受较大的压力和变形，具有良好的弹性恢复能力，可以保持长时间的密封性。
塑料垫圈是使用塑料材料制造的，常见的有尼龙、聚氨酯等。
塑料垫圈具有较低的密封性能，主要适用于低温、低压和不需要高度密封的场合。
塑料垫圈具有良好的耐腐蚀性和耐磨性，可减少垫圈与物体之间的摩擦和磨损，延长其使用寿命。
橡胶垫圈是使用橡胶材料制造的，常见的有丁晴橡胶、氟橡胶等。
橡胶垫圈具有较好的弹性和密封性能，可以适应较大的变形和振动，能够有效地防止液体和气体的泄漏。
橡胶垫圈具有良好的抗老化和耐腐蚀性能，可在恶劣环境下长期使用。
除了以上几种常见的材料外，垫圈还可以使用纸质、氟塑料等材料制造。
根据不同的应用场合和要求，选择合适的材料来制造垫圈是非常重要的，可以确保垫圈具有良好的密封性能和使用寿命。
总结起来，垫圈是一种密封元件，广泛应用于工业和家用设备中。
根据不同的应用场合和要求，可以选择金属、塑料、橡胶等不同的材料来制造垫圈，以确保其具有良好的密封性能、耐磨性和使用寿命。
垫圈的选择和使用对设备的正常运行和安全性至关重要。
平垫圈的材料
平垫圈的材料平垫圈是一种常见的密封零件，广泛应用于机械设备、汽车、航空航天等领域。
它的主要作用是填补物体之间的间隙，防止液体、气体或固体颗粒的泄漏。
平垫圈的性能直接取决于其材料的选择，不同的材料适用于不同的工作环境和工作条件。
首先，橡胶是平垫圈常用的材料之一。
橡胶平垫圈具有良好的弹性和耐磨性，能够在较大的压力下保持良好的密封性能。
而且，橡胶材料具有较好的耐油、耐酸碱等化学性能，适用于一些特殊的工作环境。
然而，橡胶平垫圈也有其局限性，比如在高温环境下容易老化，不适合用于高温密封。
其次，塑料材料也常用于制造平垫圈。
塑料平垫圈具有重量轻、耐腐蚀、绝缘性能好等优点，适用于一些特殊场合的密封要求。
此外，塑料材料的成本相对较低，制造成本也较低，因此在一些对成本要求较高的场合也得到广泛应用。
然而，塑料平垫圈的耐压性能相对较差，不适合在高压密封场合使用。
另外，金属材料也是制造平垫圈的常见选择。
金属平垫圈具有较好的耐高温、耐腐蚀、耐压等性能，适用于一些高温、高压的工作环境。
同时，金属平垫圈的寿命较长，能够承受较大的压力和温度变化，因此在一些严苛的工作条件下得到广泛应用。
然而，金属平垫圈也存在一些缺点，比如密封性能不如橡胶和塑料，易产生磨损和疲劳。
除了上述三种常见的平垫圈材料外，还有一些特殊材料，比如氟橡胶、硅橡胶等，它们具有特殊的化学性能和耐高温性能，适用于一些特殊的工作环境和工作条件。
总的来说，不同的工作环境和工作条件需要选择不同材料的平垫圈，以保证其良好的密封性能和使用寿命。
在选择平垫圈材料时，需要综合考虑工作环境、工作温度、工作压力、介质性质等因素，选择最合适的材料，以确保设备的正常运行和安全生产。
加厚型平垫圈标准
加厚型平垫圈标准
加厚型平垫圈标准是指垫圈厚度较常规的平垫圈更厚的一种平垫圈产品。
垫圈是一种用于填充或分散紧固件载荷的元件，它可以提供更大的支撑面积，增加紧固件与连接表面之间的接触面积，从而减少紧固件在连接过程中对连接表面的压力集中。
加厚型平垫圈标准一般包括以下方面的要求：
1. 材料要求：常见的加厚型平垫圈材料包括钢、不锈钢、铜等。
不同的材料可能有不同的性能要求，如抗腐蚀性、耐高温性等。
2. 尺寸要求：加厚型平垫圈的厚度相对于常规的平垫圈要更厚，具体的厚度要求可以根据实际使用情况来确定。
3. 表面处理要求：加厚型平垫圈有时需要进行表面处理，如镀锌、镀镍、磷化等，以增加其耐腐蚀性和耐磨性。
4. 强度要求：加厚型平垫圈需要具备一定的强度，能够承受紧固件的载荷，并确保连接的牢固度。
加厚型平垫圈标准的具体要求可以根据不同的国家或地区的标准规范进行制定。
在购买和使用加厚型平垫圈时，需要根据具体的应用要求选择适当的规格和材料，并严格按照相关的标准进行安装和使用。
尼龙塑料垫圈标准
尼龙塑料垫圈是一种广泛应用于机械、电子、建筑等领域的密封材料。
由于其优良的物理性能和耐腐蚀性，尼龙塑料垫圈在各种行业中得到了广泛的应用。
下面我们将详细介绍尼龙塑料垫圈的标准。
一、材料选择尼龙塑料垫圈通常采用尼龙6或尼龙66为原材料。
这两种尼龙具有较高的强度、耐磨性和耐腐蚀性，适用于各种不同的应用场景。
在选择材料时，应根据具体的使用环境和要求进行选择，以保证其性能和使用寿命。
二、尺寸公差尼龙塑料垫圈的尺寸公差应符合相关标准，以确保其安装和使用效果。
一般来说，垫圈的直径和厚度应符合规格要求，外圆表面应平整、光滑，无毛刺、裂纹等缺陷。
在选购时，应选择符合要求的垫圈，以保证其密封效果和使用寿命。
三、外观质量尼龙塑料垫圈的外观质量也应符合相关标准。
一般来说，垫圈表面应光滑、无气泡、无杂质等缺陷，色泽均匀一致。
在选购时，应选择外观质量符合要求的垫圈，以保证其密封效果和使用寿命。
四、物理性能尼龙塑料垫圈的物理性能应符合相关标准。
一般来说，垫圈应具有一定的强度、耐磨性和耐腐蚀性，能够满足不同场合的使用要求。
在选购时，应选择物理性能符合要求的垫圈，以保证其密封效果和使用寿命。
五、安装使用尼龙塑料垫圈在安装使用时应注意以下几点：1. 安装前应仔细检查垫圈表面是否有缺陷，如气泡、毛刺等；2. 安装时应保证垫圈与密封面贴合良好，无缝隙；3. 在使用过程中，应定期检查垫圈的磨损情况，如发现磨损严重应及时更换；4. 在拆卸更换垫圈时，应避免损坏垫圈表面，以免影响其密封效果和使用寿命。
总之，尼龙塑料垫圈作为一种重要的密封材料，在机械、电子、建筑等领域得到了广泛的应用。
在选购和使用时，应选择符合标准的垫圈，并注意安装和使用要求，以保证其密封效果和使用寿命。
垫圈材料的选择
垫圈材料的选择在螺纹紧固件中因螺栓、螺钉、螺母的支承面不可能做得很大（受材料与工艺的限制），为减小承压面的压应力，保护被连接件的表面而采用垫圈。
为防止连接副的松动采用防松的弹簧垫圈和多齿形锁紧垫圈、圆螺母止动垫圈以及鞍形、波形、锥形弹性垫圈。
平垫圈主要用于减小压强，当有的部位拧紧轴向力很大时，易使垫圈压成碟形，这时可改用材料和提高硬度来解决。
弹簧垫圈的锁紧效果一般，重要部位尽量少用或不用，而采用自锁结构。
对于用于高速拧紧（气动或电动）的弹簧垫圈，最好采用表面磷化处理的垫圈，提高其减磨性能，否则易摩擦发热而烧坏或张口，甚至损坏被连接件表面。
对于薄板连接处，不应采用弹簧垫圈结构。
据统计，弹簧垫圈在汽车上使用得越来越少了。
齿形弹性垫圈中的连接齿形由于锁紧力大而且均匀，在汽车行业中使用较多，而间隔齿型的则少一些。
对于弹簧垫圈、弹性垫圈，根据国标，一般可选择 GB699-1999 《优质碳素结构钢》中的 60 、 70 钢和 65Mn 钢。
我国平垫圈标准共有9项，从2000-2002年分别批准发布了GB/T97.3－2000、GB/T5286－2001、GB/T95－2002、GB/T96.1－2002、GB/T96.2－2002、GB/T97.1－2002、GB/T97.2－2002、GB/T97.4－2002及 GB/T5287－2002 等平垫圈标准。
根据平垫圈性能等级，作者推荐使用材料：对于100HV级的可选用ST12、ST13及Q235、Q215、Q195等等，表面硬度可达到 110HV 左右；对于140HV级的可选用 08F、08Al及10、10F等等，表面硬度可达到140HV左右；对于200HV和300HV级的应选用45、50、60、70钢或65Mn钢，可通过热处理淬火回火达到200～300HV和300～400HV技术要求。
由于根据标准对于100HV 、140HV级的平垫圈可用低碳钢制造。
一般企业在选用材料时大多数是采用宝钢材料，便于冷冲压。
不锈钢304弹簧垫圈国标
不锈钢304弹簧垫圈国标不锈钢304弹簧垫圈国标是指在中国，使用不锈钢304材料制成的弹簧垫圈需要符合的国家标准。
下面将详细介绍不锈钢304弹簧垫圈国标，分为以下三个要点：材料要求：1.不锈钢304弹簧垫圈必须使用符合GB/T 1220标准的不锈钢304材料制成。
该材料具有优异的耐腐蚀性能和良好的弹性，适用于各种机械设备和紧固件。
2.不锈钢304材料的化学成分和机械性能必须符合标准要求，以确保弹簧垫圈的质量和性能稳定。
尺寸和公差：1.不锈钢304弹簧垫圈的尺寸必须符合GB/T 93标准的规定。
该标准规定了弹簧垫圈的规格、尺寸和公差，以确保其与螺栓或螺母配合时的紧固件连接性能。
2.公差是指在制造过程中允许的尺寸偏差范围。
不锈钢304弹簧垫圈的公差必须符合标准要求，以确保其与其他紧固件配合时的互换性和连接性能。
力学性能：1.不锈钢304弹簧垫圈的力学性能必须符合GB/T 93标准的规定。
这包括弹性模量、屈服强度、抗拉强度等指标，以确保其在受力时具有足够的弹性和承载能力。
2.弹性模量是指材料在受力时的变形程度，屈服强度是指材料开始产生塑性变形时的应力值，抗拉强度是指材料在拉伸过程中的最大承载能力。
这些力学性能指标对于弹簧垫圈在紧固件连接中的作用至关重要。
综上所述，不锈钢304弹簧垫圈国标对于材料、尺寸和公差以及力学性能都有严格的要求。
这些要求确保了不锈钢304弹簧垫圈在紧固件连接中的质量和性能稳定，从而保证了机械设备的安全性和可靠性。
在实际应用中，选择符合国标的不锈钢304弹簧垫圈是非常重要的，以确保紧固件连接的可靠性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
垫圈材料的选择
在螺纹紧固件中因螺栓、螺钉、螺母的支承面不可能做得很大（受材料与工艺的限制），为减小承压面的压应力，保护被连接件的表面而采用垫圈。
为防止连接副的松动采用防松的弹簧垫圈和多齿形锁紧垫圈、圆螺母止动垫圈以及鞍形、波形、锥形弹性垫圈。
平垫圈主要用于减小压强，当有的部位拧紧轴向力很大时，易使垫圈压成碟形，这时可改用材料和提高硬度来解决。
弹簧垫圈的锁紧效果一般，重要部位尽量少用或不用，而采用自锁结构。
对于用于高速拧紧（气动或电动）的弹簧垫圈，最好采用表面磷化处理的垫圈，提高其减磨性能，否则易摩擦发热而烧坏或张口，甚至损坏被连接件表面。
对于薄板连接处，不应采用弹簧垫圈结构。
据统计，弹簧垫圈在汽车上使用得越来越少了。
齿形弹性垫圈中的连接齿形由于锁紧力大而且均匀，在汽车行业中使用较多，而间隔齿型的则少一些。
对于弹簧垫圈、弹性垫圈，根据国标，一般可选择 GB699-1999 《优质碳素结构钢》中的 60 、 70 钢和 65Mn 钢。
我国平垫圈标准共有9项，从2000-2002年分别批准发布了GB/T97.3－2000、GB/T5286－2001、GB/T95－2002、GB/T96.1－2002、GB/T96.2－2002、GB/T97.1－2002、GB/T97.2－2002、GB/T97.4－2002及 GB/T5287－2002 等平垫圈标准。
根据平垫圈性能等级，作者推荐使用材料：
对于100HV级的可选用ST12、ST13及Q235、Q215、Q195等等，表面硬度可达到 110HV 左右；
对于140HV级的可选用 08F、08Al及10、10F等等，表面硬度可达到140HV左右；
对于200HV和300HV级的应选用45、50、60、70钢或65Mn钢，可通过热处理淬火回火达到200～300HV和300～400HV技术要求。
由于根据标准对于100HV 、140HV级的平垫圈可用低碳钢制造。
一般企业在选用材料时大多数是采用宝钢材料，便于冷冲压。
下面对Q/BQB403-2003宝钢标准作一点简述。
《冷连轧低碳钢板及钢带》及Q/BQB403－2003企业标准与BZJ407－1999标准相比有主要变化：
•对牌号进行了修改和整合
牌号由常用8种，整合为5种
St12改为DC01 ；
ST13改为DC03 ；
St14、St15改为DC04 ；
BSC2改为DC05；
St16、St14-T、BSC3改为DC06。
•表面质量级别由两种修改为三种：
较高级的精整表面（ FB ），表面允许有少量不影响成型性及涂、镀附着力的缺陷，如轻微的划伤、压痕、麻点、辊印及氧化色等。
高级的精整表面（ FC ）产品二面中较好的一面无肉眼可见的明显缺欠，另一面必须至少达到 FB 的要求。
超高级的精整表面（ FD ）产品二面中较好的一面不得有任何缺欠，即不能影响涂漆后的外观质量或电镀后的外观质量，另一面必须至少达到 FB 的要求。
表面结构由四种修改为两种，并增加了表面粗糙度的控制值。
表面结构为麻面（ D ）时的平均粗糙度 Ra 按0.6μm<Ra ≤ 1.9μm 控制；表面结构为光亮表面（ B ）时，平均粗糙度 Ra 按≤ 0.9μm 控制。
取消了五种牌号化学成分中 Si 和残余元素的规定，对 C 、 S 、 Alt 等元素的含量进行了修改。
表１低碳钢钢板化学成分 W%
表 2 有关标准相近牌号对照表。
