威纶触摸屏Easybuilder 软件使用入门
威伦触摸屏软件使用方法[指南]
![威伦触摸屏软件使用方法[指南]](https://img.taocdn.com/s3/m/bbe3b9facf84b9d529ea7aa9.png)
威伦触摸屏软件使用方法[指南] 威伦触摸屏软件EasyBuilder 500使用方法安装好EB500软件后,在[开始]中选择[程序]/[EasyBuilder]/[EasyBuilder 500]。
一、建立新的工程文件选择菜单“文件\新建”,在类型选择对话框中选择人机界面的产品型号:MT506T/C/M(320×234),显示模式为水平,语言为东方语言。
新文件建立之后“确定”即可进入主界面。
主界面外观如图所示,界面分为几个区:菜单条(包含9个主菜单项)、工具条(快捷按钮和选择项)、画图工具条、窗口选择列表框、元件工具条等。
除菜单条和窗口画面外,用户可根据需要决定其他的取舍。
为实现威伦触摸屏RS232端口与FX2N-232BD模块RS232口通讯,在菜单条选择“编辑/系统参数”,进入系统参数设置对话框,点击“PLC设置”,选择PLC 机型、通讯口类型及通讯参数,如下图所示。
完成后“确定”。
PLC端设置:新建工程后,点击左边工程数据列表中的参数选项—PLC参数(双击进入),点击PLC系统(2)菜单按下图设置。
设置完成后就可正常的编写PLC程序,在进行程序下载(写入PLC)时,选择PLC参数选项将刚设置好的参数一并下载。
以后改变PLC程序后下载时就不再选择PLC参数选项。
二、窗口画面设定窗口是EB500的工程的基本元素。
每个屏幕都是由一些窗口组成。
窗口有3种类型:基本窗口,公用窗口和快选窗口。
改变大小以后的基本窗口还可以当作弹出窗口使用。
所有的窗口都可以作为底层窗口。
基本窗口是通常窗口的类型。
当用”切换基本窗口”命令来切换基本窗口时,当前屏幕会清屏(除了公用窗口和快选窗口之外的窗口都会被清掉),而要切换的基本窗口会显示在当前屏幕上。
当基本窗口上的元件调用弹出窗口时,基本窗口的原始信息会保留,而调用的弹出窗口会附加到当前基本窗口上,所有的这样的弹出窗口与基本窗口都是父子窗口的关系。
当从基本窗口N切换到基本窗口M时,所有窗口N的子窗口都将关闭,而显示窗口M和窗口M的子窗口。
小白入门威纶通触摸屏系列:EBPro从建立工程到工程下载
![小白入门威纶通触摸屏系列:EBPro从建立工程到工程下载](https://img.taocdn.com/s3/m/6a30ae2a974bcf84b9d528ea81c758f5f61f29fe.png)
小白入门威纶通触摸屏系列:EBPro从建立工程到工程下载这里给大家讲解一下在威纶通触摸屏软件Easy Builder Pro如何建立一个工程文件到工程下载的过程。
这也是使用触摸屏进行编辑画面程序非常重要的一步,下面我们就学习一下如何操作。
一般来说,建立一个工程文件的基本步骤如下:1. 建立新的工程文件;2. 保存/ 编译工程文件;3. 执行在线模拟 / 离线模拟;4. 下载工程文件至HMI。
下面将详细的说明每个步骤的操作方法。
1. 进入 Easy Builder Pro 点击开新文件,即可创建新工程。
2. 选择型号以及显示模式,勾选使用范本。
3. 再在出来的对话框,点击新增。
4. 选择需要连接的PLC类型,并设置好接口类型,以及正确的通信参数。
5. 设置好之后,在设备列表中会增加一个新的设备,这里新增了FX3U PLC。
6. 这时就建立一个新元件,以位元状态切换开关元件为例,设定好PLC名称、地址、开关类型等设置。
7. 设置好之后点击确定,将元件放置于编辑视窗中,即完成了一个简单的工程文件。
1. 在Easy BuilderPro 的菜单上,点击文件 - 保存文件,存成 .emtp格式文件。
2. 点击工具 - 编译将文件编译为 .exob 文件,再将此文件下载至HMI即可。
1、点击工具 - 离线模拟或者对应的快捷图标,可以进行离线模式操作。
离线模拟:在 PC 上模拟工程文件的运行,不需与任何设备连接。
2、点击工具 - 在线模拟或者对应的快捷图标,可以进行在线模式操作。
在线模拟:在PC 上模拟工程文件的运行,不需将程序下载到HMI,而PLC 是直接与 PC连接,需要设定正确参数。
下面介绍四种下载工程文件至 HMI 的方法。
第一种方法,使用USB下载线下载。
选择USB 线下载程序,使用USB 线传输程序前,需至我的电脑 - 设备管理器确认 USB 驱动是否安装完成,如果没有安装,请先手动完成安装。
然后在 Easy Builder Pro 的工具菜单上,点击工具 - 下载,选择USB下载线。
EasyBuilder500软件使用教程
![EasyBuilder500软件使用教程](https://img.taocdn.com/s3/m/1cb7513c5727a5e9856a61fb.png)
轻松入门 EasyBuilder500----软件使用介绍为了让更多的朋友会使用EasyBuilder软件,现在推出[轻松入门EasyBuilder]连载,循序渐进介绍该软件如何使用,此次先对软件做一个整天概数,其它功能的使用会在以后逐步介绍。
一.EasyBuilder500软件安装完成MT500系列EasyBuilder500 2.7.2版本软件后,在[程序]中会出现EasyBuilder.如图1所示:图1MT500系列EasyBuilder500常用软件,即:EasyManager、EasyBuilder500、和PLCAddressView。
1.1EasyManagerEasy Manager是整套EasyBuilder500系列软件的系统综合软件。
Easybuilder是组态软件,用来配置各种元件,一般简称EB500。
在Easybuilder 中也可以下载及在线(或离线)模拟,此时并不需要打开EasyManager窗口,但是必须先设定好EasyManager上的相关参数(比如通信口、通信速率等),否则这些操作可能会不能进行。
选择菜单[开始]/[程序]/[EasyBuilder]/[EasyManager],将弹出EasyManager的对话框窗口如图2所示:下面来详细的介绍EasyManager中的各个选项的内容。
在EasyManager上的通信参数是计算机和触摸屏之间的通信参数,具体定义如下:通信口选择:选择计算机和触摸屏相连接的计算机的串口为COM1或COM2(可选择COM1~COM10)。
通信口速率选择:在下载/上传时决定计算机和触摸屏之间的数据传输速率,建议选择115200bps(一般对于一些老型机器或特殊要求时才选用38400bps)。
Project Download/Upload or Recipe Download/Upload:上传/下载工程或者上传/下载配方资料数据。
Project:工程的所有相关文件Recipe:配方资料数据Complete or Partial Download/Upload:对于下载,“complete” 是包含工程文件(*.eob)和系统文件(*.bin)一起下载,速度较慢;“Partial”则仅下载工程文件(*.eob),速度较快。
EasyBuilder500使用手册
![EasyBuilder500使用手册](https://img.taocdn.com/s3/m/a468e24ce45c3b3567ec8b08.png)
EasyBuilder500软件使用手册深圳人机电子有限公司EasyView HMItek (Shenzhen)Ltd.2002-6导读EasyView 500软件操作容易而功能强大,我们渴望使用者经由此手册能更方便的使用我们的产品,以下简单介绍各章的內容:第一章 关于EasyView 500的安装:介绍软件的安及触摸屏与PLC的连接方法第二章 制作一个最简单的工程:以如何制作一个简单的工程,让使用者有初步的印象第三章 EasyView 500的软件:说明EasyView的相关软件及其使用者介面.第四章 窗口:由於EasyView 500 完全是基於窗口的思维方式,对使用者而言,此章是了解EasyView 500不可或缺的第五章 EB500的基本设计方法:讲述EasyView 500的基本操作方法,这是使用EasyView 500的最基本方法第六章 元件:为各元件的详细说明,经由元件使用者实现触摸屏与PLC的控制,监视,报警与列表等功能第七章 系统参数:设定工程项目的参数,外观及硬件的属性等,我们建议使用者一一阅读第八章 配方数据:讲述如何在工程项目中实现配方的功能.第九章 留言板:讲述如何在工程项目中实现留言板的功能.第十章 安全等级:讲述如何在工程项目中实现安全等级的功能.第十一章 打印:EasyView 500有强大的打印功能,大致分为屏幕打印,报表打印及事件打印第十二章 系统保留寄存器地址:特殊功能的实现可经由"系统保留寄存器"达成第十三章 串行通信与PLC驱动程序:介绍串行通信的其本观念,及简介ECDK(EasyView Communication Driver Kits 1.0)软件包.第十四章 PLC的连接方法:详列各种PLC与MT500的连接说明。
第十五章 多台触摸屏互连:介绍如何实现"一机多屏"(一台PLC连多台触摸屏)和“一屏多机”的连接方式第十六章 主-从通信协议:主从通信协议的详细说明.对於刚接触EasyView 500的使用者而言,第一、二章的内容将带你进入EasyView的世界;而第三、四、五一个初步的了解;接下来第十三、十五章提供你更多的应用;对於某些使用者第八、九十、十一章是特地为他们设计的;而十六的应用需要程式语言的能力,基於这两章提供的通讯协议,你将有能力完成单片机或特殊控制器与EasView 500的连线.当然第十四章与 PLC的连线方法是不可或缺的;附录中提供一些有用的内容以帮助使用者,特别是故障排除与术语列表. 绪言PLC(Programmable Logical Controller)通常称为可编程逻辑控制器,是一种以微处理器为基础,综合了现代计算机技术、自动控制技术和通信技术发展起来的一种通用的工业自动控制装置,由于它拥有体积小、功能强、程序设计简单、维护方便等优点,特别是它适应恶劣工业环境的能力和它的高可靠性,使它的应用越来越广泛,已经被称为现代工业的三大支柱(即PLC、机器人和CAD/CAM)之一.人机界面是在操作人员和机器设备之间作双向沟通的桥梁,用户可以自由的组合文字、按钮、图形、数字等来处理或监控管理及应付随时可能变化信息的多功能显示屏幕.随着机械设备的飞速发展,以往的操作界面需由熟练的操作员才能操作,而且操作困难,无法提高工作效率.但是使用人机界面能够明确指示并告知操作员机器设备目前的状况,使操作变的简单生动`,并且可以减少操作上的失误,即使是新手也可以很轻松的操作整个机器设备.使用人机界面还可以使机器的配线标准化、简单化,同时也能减少PLC控制器所需的I/O点数,降低生产的成本同时由于面板控制的小型化及高性能,相对的提高了整套设备的附加价值.触摸屏作为一种新型的人机界面,从一出现就受到关注,它的简单易用,强大的功能及优异的稳定性使它非常适合用于工业环境,甚至可以用于日常生活之中,应用非常广泛,比如:自动化停车设备、自动洗车机、天车升降控制、生产线监控等,甚至可用于智能大厦管理、会议室声光控制、温度调整……随着科技的飞速发展,越来越多的机器与现场操作都趋向于使用人机界面, PLC控制器强大的功能及复杂的数据处理也呼唤一种功能与之匹配而操作又简便的人机的出现,触摸屏的应运而生无疑是21世纪自动化领域里的一个巨大的革新.MT500系列触摸屏是专门面向PLC应用的,它不同于一些简单的仪表式或其它的一些简单的控制PLC的设备,其功能非常强大,使用非常方便,非常适合现代工业越来越庞大的工作量及功能的需求.日益成为现代工业必不可少的设备之一.我们的触摸屏继承了传统人机界面的优点,并结合了我们多年持续不断的努力完善我们的产品的心血结晶.下面是我们的触摸屏与一般触摸屏的一个简单比较.(1) 一般的人机界面主要由以下几个功能来构成:A. 指示灯(PLC I/O显示、内部节点显示、多段指示灯等)B. 开关(位状态型开关、多段开关、切换窗口开关等)C. 各种动态图表(棒图、仪表、移动元件、趋势图等)D. 数据显示(数值显示、ASCII显示、文字显示等)E. 数据输入(数值输入、ASCII输入、文字输入等)F. 异常报警(报警显示、跑马灯显示、事件显示等)G. 静态显示(直线、圆、矩形、文字等)(2)MT500人机界面的特有功能:MT500系列人机除了拥有上述的一般的人机所拥有的功能外,还提供了许多如下特有的功能:A. 可以同时开启6个弹出窗口(可参照第三章的元件的间接窗口、直接窗口部分)B. 可以拥有和WINDOWS95/98系列一样的任务栏和快选窗口——工作按钮(请参照第5.8节的[工作按钮]部分内容)C. 利用工作按钮可以呼叫快选窗口(其设计方式和基本窗口一样,EasyBuilder将其预设为第4个窗口),可在快选窗口放置要经常显示的元件或直接切换窗口的开关。
Easybuilder软件使用说明书
![Easybuilder软件使用说明书](https://img.taocdn.com/s3/m/8c49bb8fb52acfc788ebc918.png)

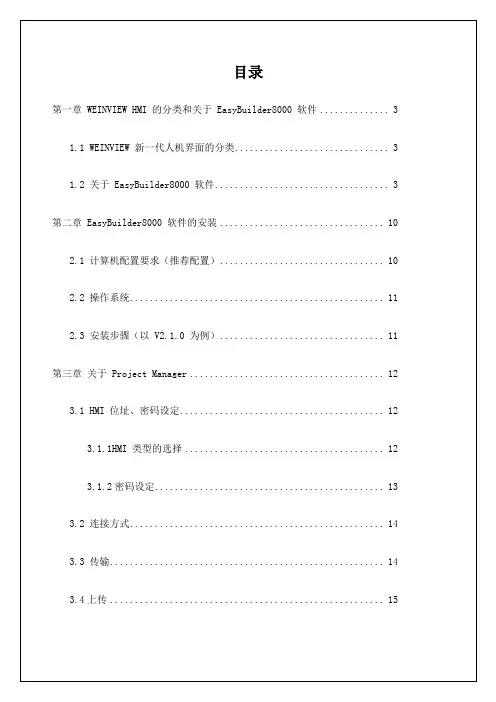

4) 根据指导提示,点选“下一步”确认安装,在安装完成后点选“关闭”即完成安装程序。
5)要执行程序时,可以从菜单[开始]/[所有程序]/[EasyBuilder8000]下找到相对应的执行程序即可。
第三章关于 Project Manager在 EB8000 软件安装完成之后,一般在电脑桌面上会自动生成一个 Project Manager 的快捷方式,图标为,双击这个快捷方式即可打开 Project Manager,如下图所示。
3.1 HMI 位址、密码设定3.1.1HMI 类型的选择假设现在要增加一个[位状态切换开关]元件,可按下如下图所示的元件按钮。
随后将会出现下图所示的对话窗,在正确设定各项属性后,按下确认键并将元件置放在适当位置。
最后 window 10 的画面将如下图所示。
单击图标,保存文件,并给文件定义一个文件名,譬如 test.mtp。
EB8000 软件编辑生成的文件名后缀为 mtp。
存盘完成后使用者可以使用编译功能,检查画面规划是否正确,编译功能的执行按钮为,编译后生成的文件名后缀为 xob。
假使编译结果如下图所示,并不存在任何错误,即可执行离线模拟功能。
上图红色框图标为离线模拟的执行按钮,执行后部分画面如下:如需进行在线模拟,在接上设备后使用下图红色方框中的工作按钮即可进行。
自此,一个简单的应用工程画面就做好了。
第五章程序的编译、模拟、压缩、下载与上传工程画面编辑好之后,我们一般需要看一下画面编辑的效果,预览一下画面下载到人机界面后的效果,画面的布局、颜色搭配等等。
此时就需要使用到离线模拟功能。
下面分别来说明一下 EB8000 工程画面常用的操作方法。
5.1 编译与反编译5.1.1编译编译编辑好的画面,在离线模拟或者下载到人机界面之前,均需要进行“编译”这个操作。
操作方法为:a、单击 EB8000 软件工具栏上的保存图标或者菜单“文件/存贮文件”,将编辑的工程画面先保存起来。
保存时,会提示需要输入文件名,输入自己需要的文件名即可。
威纶触摸屏EasyBuilderpro编程与操作七(操作的记录与安全)
![威纶触摸屏EasyBuilderpro编程与操作七(操作的记录与安全)](https://img.taocdn.com/s3/m/5e7d7f104b7302768e9951e79b89680203d86bf6.png)
威纶触摸屏EasyBuilderpro编程与操作七(操作的记录与安全)威纶EasyBuilder pro触摸屏编程与操作模块七操作的记录与安全任务一操作记录【学习目标】1、熟练掌握操作记录的相关设置。
2、熟练掌握操作记录检视与操作记录打印的功能与设置,并完成相关操作与练习。
【相关知识】EasyBuilder为用户提供了一种“操作记录”的功能。
操作记录功能,能够实时将用户所操作的步骤显示出来,当出现异常状况时,可用来分析操作记录,从备份出来的报表得知操作过程是否符合作业流程,进一步能针对有问题的部分进行讨论及修正。
操作记录:包括操作记录设置、操作记录检视、操作记录打印。
一、操作记录设置打开菜单栏“资料/历史”,点击“操作记录设置”,打开“操作记录设置”界面。
启用操作记录功能:若启用,可设置操作记录的相关属性。
窗口元件列表:系统将依照窗口的编号自动列出当前已存在窗口内且具有写入功能的元件,勾选“启用”,选择需要启用操作记录功能的元件。
选择全部:选择记录所有的元件。
注意: 若有使用滤除功能,[选择全部] 只会全选显示于列表上的元件。
清除全部:清除所有已勾选的元件。
注意: 若有使用滤除功能,[清除全部] 只会取消勾选显示于列表上的元件。
保存设置:设置 HMI 欲储存操作记录的最大笔数。
同步/ 备份至外部装置:选择数据备份时欲储存的外接储存装置。
当 HMI 空间不足时:当 HMI 内部的储存空间不足时,可选择 [停止储存操作记录] 以保留较早的操作记录,或选择[将数据同步至外部装置]。
若选择同步至外接储存装置,当装置不存在时,系统将自动清除 HMI 储存空间内最旧的记录。
控制地址:当写入特定数值于控制地址时,可触发相关命令。
■[控制地址]当设数值为 1 时,清除所有操作记录。
当设数值为 2 时,复制数据至 U盘。
当设数值为 3 时,复制数据至 SD 卡。
当设数值为 4 时,复制数据至 U盘后,清除 HMI 内的操作记录。
EasyBuilder Pro使用手册
![EasyBuilder Pro使用手册](https://img.taocdn.com/s3/m/6414c02387c24028915fc3af.png)
1.关于EasyBuilder Pro安装本章节说明如何安装EasyBuilder Pro1.关于EasyBuilder Pro安装 (1)1.1.安装环境要求 (2)1.2.安装步骤 (3)1.1.安装环境要求软件来源:可登录威纶通公司网站下载所有可用软件语言版本(包括简体中文、繁体中文、英文、意大利文、韩文、西班牙文、俄罗斯文及法文版本) 及最新软件更新信息。
计算机硬件要求(建议配置):CPU: INTEL Pentium II 以上等级内存: 256MB 以上硬盘: 2.5GB 以上,最少有500MB 以上的硬盘空间光驱: 4 倍速以上光驱一个显示器: 支持分辨率1024 x 768 以上的彩色显示器键盘和鼠标各一个以太网接口: 工程下载/ 上传时使用USB 接口2.0: 工程下载/ 上传时使用RS-232 COM 接口: 在线模拟时使用打印机操作系统:Windows XP / Windows Vista / Windows 7 / Windows 8 均可。
1.2.安装步骤1.将光盘放入光盘机,计算机将会自动执行安装程序,或者您手动执行光盘根目录下的[autorun.exe] 文件,屏幕将显示安装程序如下:2.点选[EasyBuilder Pro],选择所需语言版本后,点选[下一步]。
3.系统将会询问使用者是否想要移除计算机中已安装过的EasyBuilder Pro版本,请根据需求选择后,点选[下一步]。
4.指定一个全新的文件夹给EasyBuilder Pro安装资料,或是直接使用系统建议的文件夹,点选[下一步]。
5.系统会请使用者指定一个开始功能表文件夹用来建立程序捷径,点选[浏览] 指定一个文件夹,或是使用程序建议的文件夹,点选[下一步] 继续安装程序。
6.系统会询问使用者是否要执行附加工作,例如[建立桌面图示],若需要请勾选,然后按[下一步] 继续安装程序。
7.在此阶段所有设定已完成,请检查是否无误,若有需要改选的部份,请按[上一步],若全部正确,请按[安装] 开始安装程序。
威纶触摸屏EasyBuilder pro编程与操作六(资料取样与事件登录)
![威纶触摸屏EasyBuilder pro编程与操作六(资料取样与事件登录)](https://img.taocdn.com/s3/m/3e9d9f33d0d233d4b14e69c1.png)
威纶EasyBuilder pro触摸屏编程与操作模块六资料取样与事件登录任务一资料取样【学习目标】1、熟练掌握资料取样的相关设置。
2、掌握趋势图、圆盘曲线图、历史数据显示的用途,并完成相关操作与练习。
【相关知识】EasyBuilder可以通过定义「资料取样」的取样方式,例如:取样时间,取样地址,及字符长度后,可将已获得的取样资料储存到指定的位置,如HMI内存、SD卡或U盘。
资料取样可搭配使用趋势图或历史数据显示元件检视资料取样记录的内容。
一、资料取样管理选择菜单栏“资料/历史”,点击“资料取样”,开启“资料取样”管理器或者选择菜单栏“常用”,找到元件中并点击“资料取样”。
资料取样新增一个资料取样点击“新增”,添加一条资料取样,并进行相关的设置。
优先执行若勾选,此通讯封包将拥有最优先轮询权。
注意: 这可能会影响到画面上元件的刷新速率。
周期式:使用固定的时间频率来进行资料取样。
触发式:使用一个位地址的状态来触发资料取样。
数据来源:设置一个设备地址作为取样数据的起始来源。
数据记录即时模式最大笔数:一个资料取样索引一天最多可以记录的取样数据笔数为 86400 笔,即一天 24 小时,每秒取样一次。
若 [采样周期] 设为 0.1 秒,一天最多仍为 86400 笔。
自动停止:若勾选,当已取样的资料笔数等于 [最大笔数] 时,系统将自动停止数据取样动作。
若未勾选,当已取样的资料笔数等于 [最大笔数] 时,系统将删除较旧的取样数据,并持续取样新数据。
通道数:设置资料取样记录的格式,可从 [数据来源] 地址设置连续多笔不同的格式。
设备:设置 [清除实时数据地址] 与 [暂停取样控制地址] 的设备地址来源。
清除实时数据地址:若启用,当指定位地址的状态被触发时,将清除在趋势图-实时模式下已取样的数据,取样数据的数目也会被归零,但不影响已存入记录中的历史取样数据。
暂停取样控制地址:若启用,当指定位地址的状态被触发时,将暂停取样动作,直到指定地址的状态恢复。
威纶触摸屏Easybuilder 软件使用入门
![威纶触摸屏Easybuilder 软件使用入门](https://img.taocdn.com/s3/m/97627ec62e3f5727a5e962db.png)
威纶触摸屏Easybuilder 500软件使用入门下面通过多画面变频电机测控实验的例子,来介绍触摸屏Easybuilder 500软件的使用方法。
一触摸屏的画面设计介绍参数设置在中国台湾威纶公司的触摸屏组态软件EasyBuilder中新建一个项目,选择触摸屏的型号为5.7in的MT506T/C/M(320×234),语言为“东方语言”。
在组态软件的工作区出现自动生成的初始画面。
执行菜单命令“编辑”→“系统参数”,在打开的对话框的“PLC设置”选项卡中,设置PLC的类型为FX2N,并设置PLC与触摸屏的通信参数。
画面的生成与参数设置执行菜单命令“窗口”→“打开窗口”,在出现的“打开窗口”对话框(见图1)中可以新建画面、删除和打开选中的画面。
点击“新建窗口”按钮,选择窗口的类型为基本窗口,在打开的“窗口设置”对话框中设置窗口的属性,生成一个新的窗口。
在“打开窗口”对话框中选中某个画面后点击“设置”按钮,可以设置该窗口的参数。
用“背景”域的“颜色”选择框可以设置画面背景的颜色。
我建立了两个窗口,一个命名为“初始画面”,窗口编号为10,一个命名为“主画面”,窗口编号为11。
图1 “打开窗口”对话框图2是触摸屏上电后自动打开的初始画面,图3中的主画面用来监视和控制一台变频器驱动的电动机的运行。
用触摸屏上的两个按钮来控制电动机的起动和停止,用FX2N的输出点Y0来控制电动机运行。
在触摸屏上设置的电动机转速给定值送到PLC的数据寄存器D0,同时用触摸屏显示PLC的D1中实测的电动机转速。
生成触摸屏画面的主要工作就是生成画面中的各种元件和设置它们的属性。
图2 初始画面图3 主画面指示灯的组态如何找到画面设计所需的组态元件,在哪里?看图4可知,一种方法是点击菜单栏“元件”选项,出现下拉菜单,以及选择你需要的元件,例如“位状态指示灯”,大家找到了吗?另一种方式是在软件界面右侧,元件工具条里找,鼠标在每个元件图素上等待片刻,就会自动显示出该元件图素是啥元件,大家试试,“位状态指示灯”元件长啥样?现在首先生成显示电动机运行状态的绿色指示灯。
威纶触摸屏入门教程
![威纶触摸屏入门教程](https://img.taocdn.com/s3/m/b5be81732f3f5727a5e9856a561252d380eb2096.png)
威纶触摸屏可以通过串口与PLC等设备进行通讯,实现数据交换和控制。通讯设置包括串口地址、波特率、数据位、停止位和校验位等参数的设置。
串口通讯设置
威纶触摸屏支持以太网通讯,可以通过网络连接与PLC、计算机等设备进行数据交换和控制。通讯设置包括IP地址、子网掩码、端口号等参数的设置。
以太网通讯设置
威纶触摸屏的通讯设置
检查威纶触摸屏与计算机的USB、串口等连接是否正确和稳定。
硬件连接问题
确保已正确安装威纶触摸屏的驱动程序,并且版本与操作系统兼容。
驱动安装问题
确认通讯协议设置是否正确,包括波特率、数据位、校验位等。
通讯协议问题
威纶触摸屏无法连接
威纶触摸屏显示不完整
分辨率设置问题
检查威纶触摸屏的分辨率设置是否与计算机显示器分辨率一致。
威纶触摸屏具有界面直观、操作简单、维护方便、安全性高等特点。
威纶触摸屏广泛应用于各种工业控制领域,如自动化生产线、电力、石油、化工、制药等。
威纶触摸屏还可以用于智能家居、环境监控、智能交通等领域,是实现工业4.0和智能制造的重要设备之一。
威纶触摸屏的应用范围
02
威纶触摸屏的基本操作
威纶触摸屏的界面介绍
威纶触摸屏采用先进的电阻、电容、红外线等技术实现触摸,具有高精度、高灵敏度、抗干扰能力强等特点。
威纶触摸屏的定义
1
威纶触摸屏的种类和特点
2
3
根据尺寸,威纶触摸屏可以分为小型、中型和大型触摸屏,适用于不同规模的控制工程。
根据功能,威纶触摸屏可以分为基础型、增强型和高性能型触摸屏,以满足不同应用场景的需求。
2023
威纶触摸屏入门教程
目录
contents
威纶触摸屏简介威纶触摸屏的基本操作威纶触摸屏的高级应用威纶触摸屏的常见问题及解决方案威纶触摸屏编程实例威纶触摸屏的发展趋势和前景
威纶触摸屏Eauilder软件使用入门
![威纶触摸屏Eauilder软件使用入门](https://img.taocdn.com/s3/m/6fcb598c240c844768eaee0b.png)
威纶触摸屏E a u i l d e r软件使用入门Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】威纶触摸屏Easybuilder 500软件使用入门下面通过多画面变频电机测控实验的例子,来介绍触摸屏Easybuilder 500软件的使用方法。
一触摸屏的画面设计介绍参数设置在中国台湾威纶公司的触摸屏组态软件EasyBuilder中新建一个项目,选择触摸屏的型号为5.7in的MT506T/C/M(320×234),语言为“东方语言”。
在组态软件的工作区出现自动生成的初始画面。
执行菜单命令“编辑”→“系统参数”,在打开的对话框的“PLC设置”选项卡中,设置PLC的类型为FX2N,并设置PLC与触摸屏的通信参数。
画面的生成与参数设置执行菜单命令“窗口”→“打开窗口”,在出现的“打开窗口”对话框(见图1)中可以新建画面、删除和打开选中的画面。
点击“新建窗口”按钮,选择窗口的类型为基本窗口,在打开的“窗口设置”对话框中设置窗口的属性,生成一个新的窗口。
在“打开窗口”对话框中选中某个画面后点击“设置”按钮,可以设置该窗口的参数。
用“背景”域的“颜色”选择框可以设置画面背景的颜色。
我建立了两个窗口,一个命名为“初始画面”,窗口编号为10,一个命名为“主画面”,窗口编号为11。
图1 “打开窗口”对话框图2是触摸屏上电后自动打开的初始画面,图3中的主画面用来监视和控制一台变频器驱动的电动机的运行。
用触摸屏上的两个按钮来控制电动机的起动和停止,用FX2N的输出点Y0来控制电动机运行。
在触摸屏上设置的电动机转速给定值送到PLC的数据寄存器D0,同时用触摸屏显示PLC的D1中实测的电动机转速。
生成触摸屏画面的主要工作就是生成画面中的各种元件和设置它们的属性。
图2 初始画面图3 主画面指示灯的组态如何找到画面设计所需的组态元件,在哪里看图4可知,一种方法是点击菜单栏“元件”选项,出现下拉菜单,以及选择你需要的元件,例如“位状态指示灯”,大家找到了吗另一种方式是在软件界面右侧,元件工具条里找,鼠标在每个元件图素上等待片刻,就会自动显示出该元件图素是啥元件,大家试试,“位状态指示灯”元件长啥样现在首先生成显示电动机运行状态的绿色指示灯。
维纶触摸屏新手教程
![维纶触摸屏新手教程](https://img.taocdn.com/s3/m/f980376e82c4bb4cf7ec4afe04a1b0717fd5b3dd.png)
(3)电阻式触摸屏旳分类 • 4线式--外层ITO加电压,内层作检测层 • 5线式--内层ITO加电压,外层作检测层
7
2. 触摸屏与人机界面
• 触摸屏只是一套透明旳定位装置,必须与 控制器、CPU、显示控制器、显示面板等 共同配合才干正常工作。
• 工业控制触摸屏(人机界面)将上述各装 置组合在一起,制成一种独立旳平板式显 示屏与PLC配套使用。其防护能力和可靠 性较高。
1
• 使用人机界面还能够使机器旳配线原则化、简朴化, 同步也能降低PLC控制器所需旳I/O点数,降低生产旳 成本同步因为面板控制旳小型化及高性能,相正确提 升了整套设备旳附加价值。
• 触摸屏作为一种新型旳人机界面,从一出现就受到关 注,它旳简朴易用,强大旳功能及优异旳稳定性使它 非常适用于工业环境,甚至能够用于日常生活之中, 应用非常广泛,例如:自动化停车设备、自动洗车机、 天车升降控制、生产线监控等,甚至可用于智能大厦 管理、会议室声光控制、温度调整……
在线操作:
• 进入这种模式后,假如触摸屏中装载了工程旳话将显示该工程 旳启始窗口.假如没有工程系统将不能正确运营,在这种情况下 您必须切换系统到RDS 模式,下载一种完整旳工程后再返回到 在线操作模式即可。
14
三、触摸屏程序制作环节
1.打开EasyManager
双击 Easy Mana ger 软件 图标
40
设计触摸屏画面,其中三个按钮是“复归型开关”,SB1、SB2、SB3旳输 出地址分别为M1、M2、M3;方向开关K01是切换开关,其读取地址和输出地址 都是M10;三个指示灯相应旳读取地址分别为Y0、Y1、Y2。
41
M2 M1( M0 ) M0 M3 M8002
S0 [ ZRST S20 S30 ]
威纶触摸屏EasyBuilder pro编程与操作五(绘图与图库管理)
![威纶触摸屏EasyBuilder pro编程与操作五(绘图与图库管理)](https://img.taocdn.com/s3/m/002026c627284b73f24250c1.png)
威纶EasyBuilder pro触摸屏编程与操作模块五绘图与图库管理任务一绘图工具【学习目标】1、熟练掌握各种绘图工具的功能与操作步骤,完成练习2、熟练掌握向量图库与图片库的管理。
3、掌握元件的向量图与图片的使用。
4、能完成向量图库与图片库的创建。
【相关知识】EasyBuilder Pro提供了简单常见的绘图工具,包括绘制直线、自由线、连结线、弧、椭圆/圆、扇形、矩形或多边形、刻度、文字/批注、图片、向量图、表格。
菜单栏“元件”—绘图一、绘图属性当绘制直线、自由线、连结线、弧、椭圆/圆、扇形、矩形或多边形时,将显示此属性窗口。
(一)、外框颜色:设置线条的颜色。
圆角宽度:设置圆角的半径。
当绘制矩形时,才可设置此功能。
宽度:设置线条的宽度。
线条样式:设置线条的样式。
当 [宽度] 被设为 1 时,才可设置此功能。
(二)、填充内部:设置内部的填色。
样式:设置样式的填色。
填色:若勾选,可设置内部与样式的颜色。
填充样式:设置图案填充的样式。
预览窗口:显示画图设置的样式。
二、刻度在窗口上画有规律间隔的刻度。
选择“刻度”元件,放置在窗口的合适位置上,双击“刻度元件”,显示出“刻度元件属性”(一)、形状线框:设置“刻度元件”线框的颜色、宽度,与直线、自由线、连结线、弧、椭圆/圆、扇形、矩形或多边形的设置一致。
刻度样式:选择刻度的样式,如下图所示。
内部分割:设置刻度欲分割的等分。
指针长度:设置指针标示的长度。
当 [样式] 被设为 [上半]、[下半]、[全圆] 或 [3/4] 时,才可设置此功能。
(二)、轮廓图钉:锁住元件的位置,使其不能被改变尺寸或拖曳位置。
被图钉固定的元件将显示黄色标志于元件的右上角。
保持长/宽比例:若勾选,当更改元件尺寸时,可按比例缩放。
尺寸尺寸宽度(%):设置元件的宽度,以百分比为单位。
尺寸高度:设置元件的高度,以像素为单位。
向量图尺寸宽度:设置动画元件向量图的宽度。
当使用动画元件时,才可设置此功能。
威纶通触摸屏使用手册
![威纶通触摸屏使用手册](https://img.taocdn.com/s3/m/df27fcaca8114431b90dd8e7.png)
提供触摸屏技术支持,为工业自动化人员解决小事情、大问题提供必要的信息。
采用公式编辑、通用公式编辑、全屏幕数据上传、公式编辑、全屏幕数据上传等功能。
输出报告输出关于丝网印刷故障的事件系统预留寄存器地址串行通信和驱动程序串行通信驱动程序介绍连接方法用户手册变频和伺服触摸屏人机界面通信终端连接管脚图一机多用屏幕与一屏多机触摸屏连接方式主控从机一对多通信协议及触摸屏地址关系检查及实例,附录系统信息附录故障排除附录硬件概述附录产品规范附录硬件系统结构图指南阅读简易工具MT500系列人机界面500配置文本,软件操作简单,功能强大。
我希望这本书能让用户更容易使用。
以下是本手册的简要介绍。
每章:第一章Easy Builder 500的安装:介绍触摸屏与PLC的软件安装及连接方法;第二章制作最简单的项目:如何制作一个简单的项目给用户一个初步的印象。
第三章Easy-Builder软件包:介绍Easy-Builder的相关软件和用户界面。
章节窗口:由于easy builder 500完全基于窗口思维,因此用户必须了解easy builder 500。
第五章easybuilder500的基本设计方法:介绍easybuilder500的基本操作方法,这是使用easybuilder500最基本的方法。
第6章部件:各部件的详细说明。
该组件的用户实现了触摸屏和PLC的控制和监控、报警和列表功能。
第七章系统参数:设置项目参数、外观和硬件属性。
建议用户阅读第八章公式数据:如何在工程项目中实现强大的公式打印功能。
强大的打印功能大致可分为丝网打印、报表打印和事件打印。
第十二章系统预留寄存器地址:特殊功能可通过“系统预留寄存器”实现。
第13章串行通信与PLC驱动程序:介绍了串行通信的概念。
第14章PLC连接方式:详细说明PLC与MT500的连接。
第15章MT500触摸屏,一机多屏,多机一屏连接:如何实现“一机多屏”(一机多屏)和“一屏多屏”连接方法计算机第16章主从通信协议:主从通信协议详细说明第17章存储器AP通信builder500用户,第一章和第二章的内容将带您进入Wein V EW触摸屏人机界面的美丽世界;第四、五、六、七章将为您提供初步了解;第十章和第十五章将为您提供更多的应用程序;对于部分用户,第八章、第九章、第十章和第七章11个是专门为他们设计的。
威伦触摸屏软件使用方法
![威伦触摸屏软件使用方法](https://img.taocdn.com/s3/m/4fe945947375a417876f8f9c.png)
威伦触摸屏软件EaSyBUiIder 500使用方法安装好EB50(软件后,在[开始]中选择[程序"[EasyBuiIdeMEasyBuiIder 500]。
一、建立新的工程文件选择菜单“文件新建”在类型选择对话框中选择人机界面的产品型号:MT506T∕C∕M(32 0× 234),显示模式为水平,语言为东方语言。
新文件建立之后“确定”即可进入主界面。
按钮和选择项)、画图工具条、窗口选择列表框、元件工具条等。
除菜单条和窗口画面外,用户可根据需要决定其他的取舍。
为实现威伦触摸屏RS232端口与FX2N-232BD模块RS232 口通讯,在菜单条选择“编辑/系统参数”,进入系统参数设置对话框,点击“PLC设置”,选择PLC机型、通讯口类型及通讯参数,如下图所示。
完成后“确定”PLC端设置:新建工程后,点击左边工程数据列表中的参数选项一PLC参数(双击进入),点击PLC系统(2)菜单按下图设置。
设置完成后就可正常的编写PLC程序,在进行程序下载(写入PLC)时,选择PLC参数选项将刚设置好的参数一并下载。
以后改变PLC程序后下载时就不再选择PLC参数选项。
<' 1 ⅛ι歎认伯 检直 结束後直 取洎二、窗口画面设定窗口是EB500的工程的基本元素。
每个屏幕都是由一些窗口组成。
窗口有 3种类型:基本窗口,公用窗口和快选窗口。
改变大小以后的基本窗口还可以当作弹出 窗口使用。
所有的窗口都可以作为底层窗口。
基本窗口是通常窗口的类型。
当用 ”切换基本窗口 ”命令来切换基本窗口时,当程序客呈i∞Q0步£:.f乩,f i歸14元數V 元瞬程软参E 软T⅛m0回内存⅛g⅛≡ I 軟元件 IPLriS ∣Γ∕Q⅛配 |PL£ CO IFljC 系扬⑵ |文并寄存養容虽∣0 块 ID 决-14劇 0 点前屏幕会清屏(除了公用窗口和快选窗口之外的窗口都会被清掉 ),而要切换的基本窗口会显示在当前屏幕上。
easybuild威纶通
![easybuild威纶通](https://img.taocdn.com/s3/m/60e92bc4370cba1aa8114431b90d6c85ec3a88fb.png)
easybuild威纶通弹出窗⼝,点击背景退出。
1. 弹出窗⼝设置当⽗窗⼝被关闭时结束弹出窗⼝,以便退出弹出窗⼝。
2. 在背景窗⼝建⽴功能按钮1. 其层次在最上2. 其呈现取半透明灰⾊图⽚3. 功能设置为返回上⼀个窗⼝或切换基本窗⼝等,⽬的是关闭(或再重新打开)背景窗⼝。
4. 关联控制变量——关闭时隐藏3. 控制变量由宏指令设置,宏指令由弹出窗⼝在打开、关闭窗⼝时执⾏触发。
4. 尽管半透明背景功能按钮在最上层,但⿏标点击会穿透(即便不同的层叠窗⼝、窗⼝中的不同阶层,或者同阶层中的不同层次,感觉是看得见的控件,则都能穿透被点击),所以需要额外禁⽌背景窗⼝下控件元素被点击。
(中间按钮使⽤安全选项卡下的开启/关闭,参见如上控制变量)5. 关键是要有能切换的窗⼝。
和⾃⼰切换(刷新)的话,需要⼀个影⼦伪窗⼝,其内容为空,其重叠窗⼝指向真实窗⼝,进⽽可以在这两个窗⼝间跳转。
宏指令中的配⽅功能RecipeQuery,说⽀持SQL查询,貌似是mysql->sqlLite?,但测试了where、ORDER BY、LIMIT(没有TOP),编译通过,但⽆可⽤结果。
参考:SELECT * FROM Pressure2StandardLiter ORDER BY ABS(Pressure-pressureBase) LIMIT 2参考资料:、使⽤ EasyWatch,选择本地(Local Host)进⾏模拟运⾏调试。
使⽤Weintek HMI Diagnostic Tool - EasyDiagnoser,查看TRACE的输出。
TRACE第1个参数需要常量(字符串)。
(进⽽不能直接输出字符串变量)可以在Excel中尝试SQL命令。
参考:、设置设备上限、设备下限+显⽰格式(⼩数点以上位数、⼩数点以下位数)会⾃动设置输⼊下限、输⼊上限。
输⼊上下限仅影响⽤户从本控件输⼊(写)——超限输⼊不⽣效——不影响显⽰(读)。
如:从别地⼉(异地)可以写⼊超限的值并在本地按实际值显⽰(读取)。
威纶触摸屏使用入门
![威纶触摸屏使用入门](https://img.taocdn.com/s3/m/e5b93316650e52ea54189807.png)
在开始本简单的入门应用之前,需安装好威纶的驱动,及上位机的编程软件”EB8000 Project Manager”,安装过程这里不叙述了。
1、应用范例(1)打开威纶触摸屏编程软件EB8000。
选择“编辑工具→EasyBuilder8000”(2)建一个工程,选择菜单“文件->新建工程”弹出如下对话框,在型号选择栏中选择触摸屏型号(3)按下“确定”按钮后,弹出如下对话框接口类型选择“RS-232”,PLC预设站号需要和子站设置相匹配匹配(5)按下“确定”按钮,弹出如下画面(6)选择“文件->另存为”先保存该工程。
也可在后面再保存。
灯→位状态指示灯”添加如下指示灯(BL_0)图案→位状态设置”添加如下开关(SB_0)图案(9)选择“文字添加”按钮,在画面添加WW0字样,再选择菜单“元件→数字/字元→数值显示”添加如下显示框(ND_0)图案(10)选择“文字添加”按钮,在画面添加DD0字样,再选择菜单“元件→数字/字元→数值输入”添加如下输入框(NE_0)图案(11)选择“元件/资料取样”后弹出资料取样对话框(12)按下“新增”按钮,在PLC名称选择PLC,设备类型以及地址选择4*42014(PLC例子程序中将PLC_R112数值对应到DW13),再按下“确定”按钮(13)选择“文字添加”按钮,在画面添加调节R112改变数值字样,再选择菜单“元件→趋势图”添加如下显示框(TD_0)图案(14)点击画面中I0.0所对应“BL0“控件,地址类型中选取1x(离散输入),地址栏中填写I0.0在PLC中对应的Modbus-RTU地址10001(威纶中地址编址从1开始,所以I0.0地址为10000+1)(15)点击画面中Q0.0所对应“SB_0“控件,地址类型中选取0x(离散输出),地址栏中填写Q0.0在PLC中对应的Modbus-RTU地址1(威纶中地址编址从1开始,所以Q0.0地址为00000+1),在开关类型下拉菜单中选择切换开关。
威纶:轻松入门 EasyBuilder500之一
![威纶:轻松入门 EasyBuilder500之一](https://img.taocdn.com/s3/m/f8a92d22482fb4daa58d4bf1.png)
为了让更多的朋友会使用EasyBuilder软件,现在推出[轻松入门EasyBuilder]连载,循序渐进介绍该软件如何使用,此次先对软件做一个整天概数,其它功能的使用会在以后逐步介绍。
一.EasyBuilder500软件安装完成MT500系列EasyBuilder500 2.7.2版本软件后,在[程序]中会出现EasyBuilder.如图1所示:图1MT500系列EasyBuilder500常用软件,即:EasyManager、EasyBuilder500、和PLCAddressView。
1.1 EasyManagerEasy Manager是整套EasyBuilder500系列软件的系统综合软件。
Easybuilder是组态软件,用来配置各种元件,一般简称EB500。
在Easybuilder中也可以下载及在线(或离线)模拟,此时并不需要打开EasyManager窗口,但是必须先设定好EasyManager上的相关参数(比如通信口、通信速率等),否则这些操作可能会不能进行。
选择菜单[开始]/[程序]/[EasyBuilder]/[EasyManager],将弹出EasyManager的对话框窗口如图2所示:下面来详细的介绍EasyManager中的各个选项的内容。
在EasyManager上的通信参数是计算机和触摸屏之间的通信参数,具体定义如下:通信口选择:选择计算机和触摸屏相连接的计算机的串口为COM1或COM2(可选择COM1~COM10)。
通信口速率选择:在下载/上传时决定计算机和触摸屏之间的数据传输速率,建议选择115200bps(一般对于一些老型机器或特殊要求时才选用38400bps)。
Project Download/Upload or Recipe Download/Upload:上传/下载工程或者上传/下载配方资料数据。
Project:工程的所有相关文件Recipe:配方资料数据Complete or Partial Download/Upload:对于下载,“complete” 是包含工程文件(*.eob)和系统文件(*.bin)一起下载,速度较慢;“Partial”则仅下载工程文件(*.eob),速度较快。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
威纶触摸屏Easybuilder 500软件使用入门
下面通过多画面变频电机测控实验的例子,来介绍触摸屏Easybuilder 500软件的使用方法。
一触摸屏的画面设计介绍
参数设置
在中国台湾威纶公司的触摸屏组态软件EasyBuilder中新建一个项目,选择触摸屏的型号为5.7in的MT506T/C/M(320×234),语言为“东方语言”。
在组态软件的工作区出现自动生成的初始画面。
执行菜单命令“编辑”→“系统参数”,在打开的对话框的“PLC设置”选项卡中,设置PLC的类型为FX2N,并设置PLC与触摸屏的通信参数。
画面的生成与参数设置
执行菜单命令“窗口”→“打开窗口”,在出现的“打开窗口”对话框(见图1)中可以新建画面、删除和打开选中的画面。
点击“新建窗口”按钮,选择窗口的类型为基本窗口,在打开的“窗口设置”对话框中设置窗口的属性,生成一个新的窗口。
在“打开窗口”对话框中选中某个画面后点击“设置”按钮,可以设置该窗口的参数。
用“背景”域的“颜色”选择框可以设置画面背景的颜色。
我建立了两个窗口,一个命名为“初始画面”,窗口编号为10,一个命名为“主画面”,窗口编号为11。
图1 “打开窗口”对话框
图2是触摸屏上电后自动打开的初始画面,图3中的主画面用来监视和控制一台变频器驱动的电动机的运行。
用触摸屏上的两个按钮来控制电动机的起动和停止,用FX2N的输出点Y0来控制电动机运行。
在触摸屏上设置的电动机转速给定值送到PLC的数据寄存器D0,同时用触摸屏显示PLC的D1中实测的电动机转速。
生成触摸屏画面的主要工作就是生成画面中的各种元件和设置它们的属性。
图2 初始画面图3 主画面
指示灯的组态
如何找到画面设计所需的组态元件,在哪里?看图4可知,一种方法是点击菜单栏“元件”选项,出现下拉菜单,以及选择你需要的元件,例如“位状态指示灯”,大家找到了吗?另一种方式是在软件界面右侧,元件工具条里找,鼠标在每个元件图素上等待片刻,就会自动显示出该元件图素是啥元件,大家试试,
“位状态指示灯”元件长啥样?
现在首先生成显示电动机运行状态的绿色指示灯。
点击工具条上的“位状态指示灯”按钮,剖,打开“位状态显示元件属性”对话框(见图5)。
在“一般属性”选项卡中,设置“读取地址”中的“设备类型”(即PLC元件号的类型)为Y,“设备地址”为0,即在Y0为1状态时,该指示灯将被点亮。
用该选项卡下部的“功能选择”选择框可以设置指示灯是否闪烁和闪烁的频率。
在“图形”选项卡,选中“使用向量图”复选框,点击“向量图库”按钮,在出现的对话框中选择图库和图库中的图形。
回到“图形”选项卡后,将会出现选择的指示灯图形。
点击“确定”按钮,关闭属性设置对话框,指示灯出现在画面上。
可以用鼠标调节指示灯的大小和位置。
图 4 组态元件图 5 位状态指示灯属性对话框
文本的组态
为了在绿色指示灯左侧显示字符“电机状态”,点击工具条上的“文本”按钮,在出现的对话框中设置要生成的字符串的颜色为黑色、字符大小为24,要显示的字符为“电机状态”,“电机”和“状态”分成两行,还设置字符的对齐方式为中对齐。
图6文本元件属性对话框
按钮的组态
画面上的按钮用于为PLC提供起动和停止电动机的输入信号。
但是这些信号只能通过PLC的辅助继电器M来传递,不能送给PLC的输入继电器X,因为它们的ON/OFF状态惟一地取决于外部输入电路的通断状态,不可能用触摸屏上的按钮来改变。
点击工具条上的“位状态切换开关”按钮剖,打开“新建切换开关元件”对话框(见图7)。
在“一般属性”选项卡中,设置“读取地址”和“输出地址”的设备类型均为M,设备地址均为0,设置“开关类型”为“复归型开关”,即该按钮具有点动按钮的特性,用鼠标点击该按钮时,PLC中的M0为1状态,放开该按钮时,M0为0状态。
图7 位状态切换开关属性对话框
用“图形”选项卡设置按钮的外形,在“标签”选项卡选中复选框“使用标签”。
设置按钮上的字符为“启动”,字符颜色为黑色,字体大小为16,还可以设置字符的左右对齐方式。
按钮的0、1状态可以分别设置不同的标签属性。
点击“复制目前文本内容至其它状态”按钮,在0、1状态,标签具有相同的属性。
用同样的方法生成“停止”按钮,它的读取地址和输出地址均为M1。
数值输入元件的组态
点击工具条上的“数值输入”按钮,打开“数值输入元件属性”对话框(见图8)。
在“一般属性”选项卡中,设置“读取地址”为D0,数值为BIN(二进制数),读取字数为l。
触发地址设为Y0,即只有当电动机运行(即Y0为1状态)时才能设置电动机的转速。
在“数值显示”选项卡,选择显示十进制数和“原始数据显示”,整数部分为3位,小数部分为1位。
还可以设置输人的下限和上限。
当输入上限为9999时,最大可以输入。
在数据输入元件的左边和右边,分别生成文本“设置转速”和“转/分钟”。
图8 数据输入元件属性设置对话框
数值显示元件的组态
点击工具条上的“数值显示”按钮,打开“数值显示元件属性”对话框。
在“一般属性”选项卡中,设置“读取地址”为D1,二进制数,读取字数为l。
数值显示的格式与图8中的相同。
在数值显示元件的左边和右边,分别生成文本“实测转速”和“转/分钟”。
画面切换按钮的组态
在“主画面”中点击工具条上的“功能键”按钮剖,打开“新建功能键元件”对话框。
在“功能键属性”选项卡(见图9)中,设置该键为“切换基本窗口”,在“窗口编号”文本框中输入要转换去的画面(即窗口)的编号,即初始画面的编号10(可参见图1)。
用“图形”选项卡设置按钮的外形,在“标签”选项卡设置按钮上的字符为“初始画面”。
用同样的方法生成和设置初始画面上的画面切换按钮,用于切换到主画面,它上面的标签为“主画面”。
二触摸屏的运行与仿真
屏幕文件的下载与运行
在下载屏幕文件之前,应使用规定的通信电缆连接触摸屏的通信接口与计算机的RS-232C接口,将触摸屏切换到下载模式,设置好通信参数,然后执行组态软件的下载命令,将屏幕文件写入到触摸屏的存储器中。
触摸屏与PLC通信之前,应设置二者的通信接口的通信参数,它们的通信参数的设置应完全一致。
设置完成后,用通信电缆把触摸屏与PLC连接起来,通电后PLC进入RUN模式,就可以进行预先设计好的画面操作。
点击图2和图3下部的画面切换按钮,可以在两个画面之间切换。
触摸屏的在线仿真
触摸屏的组态软件一般都有在线仿真(或称在线模拟)和离线仿真功能。
设计好触摸屏的画面后,如果没有触摸屏,但是有PLC,可以用PLC的下载电缆连接计算机RS-232C串口和PLC的通信接口,进行在线仿真,用计算机上出现的仿真触摸屏实现真实触摸屏的功能。
这样方便了工程的调试,节省调试时间。
仿真也是学习触摸屏的画面组态和调试的重要途径。
如果要在线仿真,需先保存组态文件,(最好每个任务,建立专门的目录,再在这个目录下建立两个子目录,一个放触摸屏HMI文件,一个放PLC文件),再执行“工具”→“编译”,然后把软件管理器调出来,方法是:“开始”→“程序”→“EasyBuilder”→“EasyManager”,软件管理器如图9所示。
软件管理器EasyManager,集中管理上载,下载,在线仿真,离线仿真。
点击图9 EasyManager界面中的Online-Simulator,会出现打开要仿真的HMI 文件的对话框,一定选择保存在触摸屏HMI文件子目录的**.eob文件。
如图10。
图9 EasyManager界面图10 打开要仿真的HMI文件的对话框
图11是在线仿真运行时的主画面,图13是与主画面有关的PLC程序。
令PLC处于运行模式,用鼠标单击“启动”按钮,通过通信,使PLC中的M0变为1状态,由于PLC程序的作用,Y0的线圈通电,画面上的“电机状态”指示灯亮。
用鼠标单击“停止”按钮,M1变为1状态,由于PLC程序的作用,Y0的线圈断电,“电机状态”指示灯熄灭。
在Y0为ON时用鼠标单击图11中用于输入转速设置值的数据输入元件,在
触摸屏画面内自动弹出一个小键盘窗口(见图12),用该窗口输入转速给定值,通过通信,输入的值被传送到PLC的D0。
由于PLC程序中MOV指令的执行,D0中的值被传送到D1,并用画面上“实测转速”右边的数值显示元件显示出来。
哈哈,变频器也是仿真的。
图11 在线仿真运行时的主画面图12 数据输入小键盘窗口
图13 PLC程序
触摸屏的离线仿真
如果手中既没有触摸屏,也没有PLC,可以用离线仿真功能来检查屏幕文件的部分功能,例如画面之间的切换功能等。
在图3的主画面中,点击“电机状态”指示灯和两个按钮,出现相应组态元件设置对话框,在对话框的一般属性界面里,指示灯和两个按钮对应的地址均改为M2,“启动”按钮的开关类型改为ON,用于将M2置位;“停止”按钮的开关类型改为OFF,用于将M2复位。
将数据显示元件(实测转速)和数据输入
元件(设置转速)对应的读取地址均改为D0,把数据输入元件的触发地址改为M2。
起动离线仿真功能后,出现与图11相同的画面。
用鼠标点击按钮,可以控制“电机状态”指示灯的状态切换,但是这一控制功能不是用PLC的程序实现的,而是用按钮的功能实现的。
因为数据显示元件和数据输入元件的读取地址均为D0,设置的转速值将马上在数据显示元件中显示出来。
