微机原理及接口技术实验指导书第一章80X86微机原理及其程序设计实验一熟悉PC 机的使用和调试汇编程序的方法一. 实验目的:1. 掌握汇编程序由编辑、编译、链接到调试的全过程。
2. 通过汇编调试工具加深对机器指令执行过程的了解。
二. 实验要求:1.了解PC 机的系统类型和基本配置, 熟悉PC 机DOS和WINDOWS下的基本操作2.掌握使用UltraEdit 等编辑器对汇编语言源程序(存储后扩展名为.ASM ) 的编辑操作。
3.学会用宏汇编程序MASM (或TASM ) 对.ASM文件进行编译(编译后扩展名为.obj)。
4.使用链接程序LINK (或TLINK ) 对 .OBJ 文件链接生成 .EXE 文件。
5. 学会用汇编调试工具软件TD (或DEBUG ) 对.EXE文件进行调试进一步深对机器指令的了解、执行程序、检查运行结果的方法。
三. 实验仪器:PC 机一台四. 实验步骤:汇编程序的编程环境有以下三种方式:1. Dos窗口下命令行方式2. UltraEdit方式3. 硬件实验箱自带的集成编程环境Wmd86方式其中第一种Dos方式,是指进入Dos窗口模式编辑源文件,用命令行方式直接调用Tasm,Masm等编译工具进行程序的编译、链接、调试,而后两种工作方式都是在Windows下进行源文件的编辑,而编译和链接仍然是通过调用Tasm,Masm等编译工具完成相应工作。
为了方便我们现在一般采用后两种编程环境。
下面我们分别介绍:1.UltraEdit方式UltraEdit是Windows下非常优秀的文本编辑软件,有很好的可配置性,支持语法高亮等。
通过配置UltraEdit,可实现在UltraEdit环境下编辑汇编源程序、汇编、连接、调用TDebug调试,非常方便。
配置完成后,可实现快捷键调用各编译、连接、调试功能。
实验机器上已经预配置好了。
配置方法说明(带演示动画)。
使用说明:1.打开UltraEdit,编辑并保存汇编源文件。
微机原理及接口技术课件

中央处理器是微机系统的核心,负责执 行程序中的指令。
内存储器是微机系统中的高速存储器, 用于存储程序和数据。
微机系统的软件结构
微机系统的软件结构包括系统软件和 应用软件。
应用软件是根据特定需求开发的软件 ,如办公软件、图像处理软件等。
通过微机接口实验,使 学生掌握微机接口的基 本原理和应用技术,培 养学生对微机系统的综 合分析和设计能力。
微机接口实验通常包括 以下几个方面的内容
通过实验箱或实验板等 硬件设备,让学生了解 并掌握各种硬件接口的 工作原理和性能特点。
通过编写软件程序,让 学生掌握各种输入/输出 控制方式、中断处理、 DMA传输等软件接口的 控制原理和编程方法。
计算机的基本组成 包括运算器、控制 器、存储器、输入 输出设备。
控制器是计算机的 指挥中心,负责控 制和协调计算机的 各个部件。
输入输出设备用于 与外部进行信息交 流,如键盘、鼠标 和显示器等。
微机系统的硬件结构
微机系统的硬件结构包括中央处理器、 内存储器、外存储器、输入输出设备等 。
输入输出设备用于与外部进行信息交流 ,如键盘、鼠标和显示器等。
接口技术
包括串行接口、并行接口、USB接口等技术 ,实现微机与其他设备的通信。
C/C语言
一种高级编程语言,广泛应用于微机应用系 统的开发。
中断技术
实现微机应用系统中断处理和任务调度的重 要技术。
06
CATALOGUE
微机接口实验及课程设计
微机接口实验的目的与内容
目的
内容
硬件接口实验
软件编程实验
综合实验
。
串行接口的实现
微机原理与接口技术实验讲义

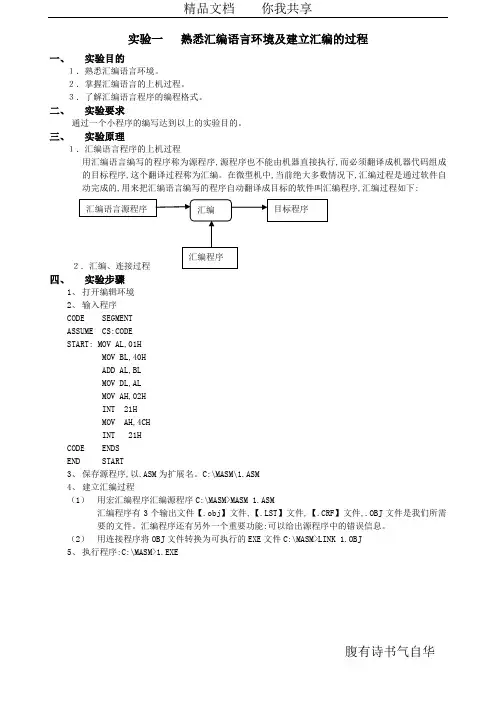

实验一熟悉汇编语言环境及建立汇编的过程一、实验目的1.熟悉汇编语言环境。
2.掌握汇编语言的上机过程。
3.了解汇编语言程序的编程格式。
二、实验要求通过一个小程序的编写达到以上的实验目的。
三、实验原理1.汇编语言程序的上机过程用汇编语言编写的程序称为源程序,源程序也不能由机器直接执行,而必须翻译成机器代码组成的目标程序,这个翻译过程称为汇编。
在微型机中,当前绝大多数情况下,汇编过程是通过软件自动完成的,用来把汇编语言编写的程序自动翻译成目标的软件叫汇编程序,汇编过程如下:四、实验步骤1、打开编辑环境2、输入程序CODE SEGMENTASSUME CS:CODESTART: MOV AL,01HMOV BL,40HADD AL,BLMOV DL,ALMOV AH,02HINT 21HMOV AH,4CHINT 21HCODE ENDSEND START3、保存源程序,以.ASM为扩展名。
C:\MASM\1.ASM4、建立汇编过程(1)用宏汇编程序汇编源程序C:\MASM>MASM 1.ASM汇编程序有3个输出文件【.obj】文件,【.LST】文件,【.CRF】文件,.OBJ文件是我们所需要的文件。
汇编程序还有另外一个重要功能:可以给出源程序中的错误信息。
(2)用连接程序将OBJ文件转换为可执行的EXE文件C:\MASM>LINK 1.OBJ5、执行程序:C:\MASM>1.EXE实验二两个多位十进制数相加的实验一、实验目的:1.学习数据传送和算术运算指令的用法。
2.熟悉在PC机上建立汇编链接调试和运行汇编语言程序的过程。
二、实验内容:将两个多位十进制数相加。
要求加数和被加数均以ASCII码形式各自顺序存放在以DATA1和DATA2为首的5个内存单元中(低位在前),结果送回DATA1处。
三、程序框图四、实验原理1.ADC 带进位相加指令的功能和指令格式2.AAA 、DAA、 AAS、 DAS指令的功能和指令格式3.伪指令SEGMENT 、ENDS、 ASSUME、MACRO、ENDM的使用4.子程序的定义(PROC NEAR/FAR ENDP),以及子程序调用和返回指令:CALL、RET的使用5.循环指令LOOP的格式以及退出循环的条件6.中断指令的使用五、实验参考程序CRLF MACRO ;建立回车换行宏MOV DL,0DHMOV AH,02HINT 21HMOV DL,0AHMOV AH,02HINT 21HENDM ;宏定义结束DATA SEGMENT ;数据段DATA1 DB 33H,39H,31H,37H,34H ;第一个数据(作为加数)DATA2 DB 36H,35H,30H,38H,32H ;第二个数据(作为被加数)DATA ENDSCODE SEGMENT ;代码段ASSUME CS:CODE,DS:DATA,ES:DATASTART: MOV AX,DATAMOV DS,AXMOV SI,OFFSET DATA2MOV BX,05CALL DISPL ;显示被加数CRLFMOV SI,OFFSET DATA1MOV BX,05CALL DISPL ;显示加数CRLFMOV DI,OFFSET DATA2CALL ADDA ;加法运算MOV SI,OFFSET DATA1MOV BX,05CALL DISPL ;显示结果CRLFMOV AX,4C00HINT 21HDISPL PROC NEAR ;显示子程序段DS1: MOV AH,02HMOV DL,[SI+BX-1] ;显示字符串中的一个字符INT 21HDEC BX ;修改偏移量JNZ DS1RETDISPL ENDPADDA PROC NEARMOV DX,SIMOV BP,DIMOV BX,05AD1: SUB BYTE PTR[SI+BX-1],30H ;将ASCII码表示的数字串SUB BYTE PTR[DI+BX-1],30H ;转化位十六进制的字符串 DEC BXJNZ AD1MOV SI,DXMOV DI,BPMOV CX,05 ;包括进位位共5位CLC ;清进位位AD2: MOV AL,[SI]MOV BL,[DI]ADC AL,BL ;带进位相加AAA ;非组合BCD码的加法调整 MOV [SI],AL ;结果送加数区INC SIINC DI ;指向下一位LOOP AD2 ;循环MOV SI,DXMOV DI,BPMOV BX,05AD3: ADD BYTE PTR[SI+BX-1],30H ; 十六进制的数字串转化 ADD BYTE PTR[DI+BX-1],30H ; 为ASCII码表示的数字串 DEC BXJNZ AD3RETADDA ENDPCODE ENDSEND START六、实验步骤1.按实验要求编写程序2.汇编连接程序生成可执行文件3. 执行程序观察结果七、拓展练习编写程序完成两个多位十进制数相减。
微机原理与接口技术实验讲义南京信...

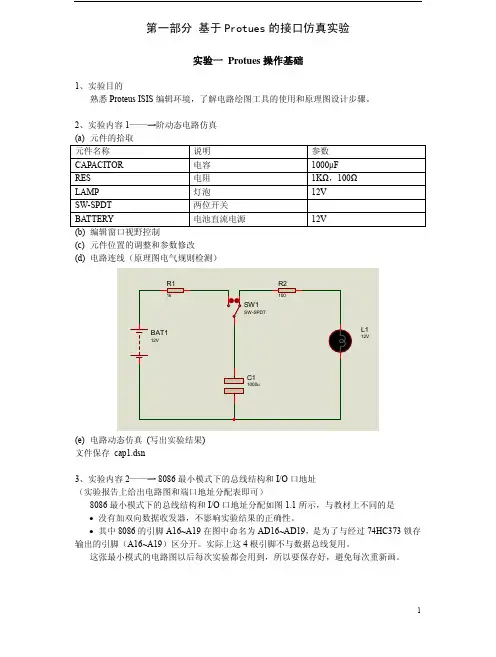

第一部分 基于Protues 的接口仿真实验实验一 Protues 操作基础1、实验目的熟悉Proteus ISIS 编辑环境,了解电路绘图工具的使用和原理图设计步骤。
2、实验内容1——一阶动态电路仿真 (a) 元件的拾取 元件名称 说明参数CAPACITOR 电容 1000μF RES 电阻 1K Ω,100ΩLAMP 灯泡 12V SW-SPDT 两位开关BATTERY电池直流电源12V(b) 编辑窗口视野控制(c) 元件位置的调整和参数修改(d) 电路连线(原理图电气规则检测)(e) 电路动态仿真 (写出实验结果) 文件保存 cap1.dsn3、实验内容2——一8086最小模式下的总线结构和I/O 口地址 (实验报告上给出电路图和端口地址分配表即可)8086最小模式下的总线结构和I/O 口地址分配如图1.1所示,与教材上不同的是 • 没有加双向数据收发器,不影响实验结果的正确性。
• 其中8086的引脚A16~A19在图中命名为AD16~AD19,是为了与经过74HC373锁存输出的引脚(A16~A19)区分开。
实际上这4根引脚不与数据总线复用。
这张最小模式的电路图以后每次实验都会用到,所以要保存好,避免每次重新画。
图1.1 8086最小模式下的总线结构和I/O口地址分配分析图1.1中74LS138译码器构成的I/O端口译码电路,可得到表1所示的端口地址分配情况。
表1. I/O端口地址A15 A14 A13 A12A11~A0十六进制地址IO0 1 0 0 0 0~0 8000HIO1 1 0 0 1 0~0 9000HIO2 1 0 1 0 0~0 A000HIO3 1 0 1 1 0~0 B000HIO4 1 1 0 0 0~0 C000HIO5 1 1 0 1 0~0 D000HIO6 1 1 1 0 0~0 E000HIO7 1 1 1 1 0~0 F000H图1.1中用到的元件8086、74LS138、74HC373,需要在“Component Mode”下点击按钮P,从元件库中选出见图1.2。
《微机原理与接口技术》实验指导书

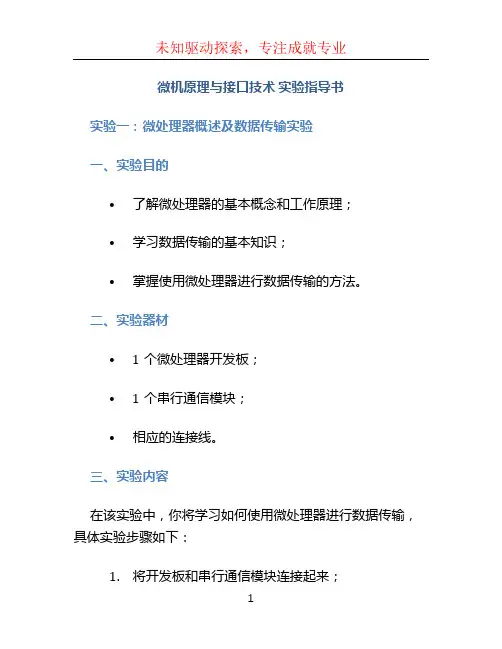

微机原理与接口技术实验指导书实验一:微处理器概述及数据传输实验一、实验目的•了解微处理器的基本概念和工作原理;•学习数据传输的基本知识;•掌握使用微处理器进行数据传输的方法。
