采暖设计计算书1
热源热网计算书

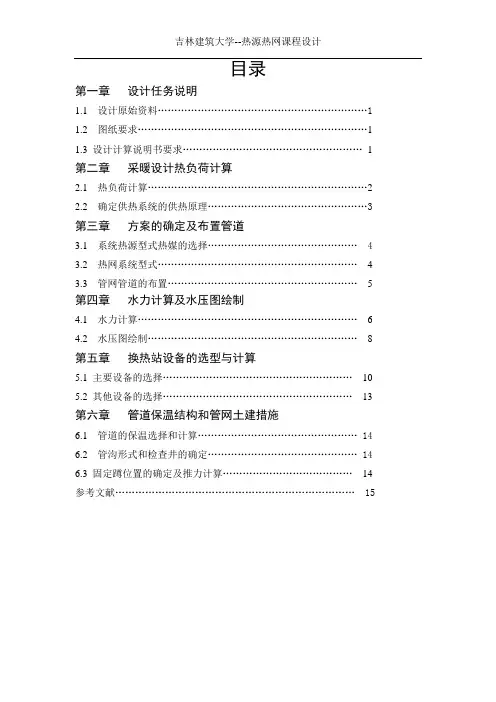

目录第一章设计任务说明1.1 设计原始资料 (1)1.2 图纸要求 (1)1.3 设计计算说明书要求 (1)第二章采暖设计热负荷计算2.1 热负荷计算 (2)2.2 确定供热系统的供热原理 (3)第三章方案的确定及布置管道3.1 系统热源型式热媒的选择 (4)3.2 热网系统型式 (4)3.3 管网管道的布置 (5)第四章水力计算及水压图绘制4.1 水力计算 (6)4.2 水压图绘制 (8)第五章换热站设备的选型与计算5.1 主要设备的选择 (10)5.2 其他设备的选择 (13)第六章管道保温结构和管网土建措施6.1 管道的保温选择和计算 (14)6.2 管沟形式和检查井的确定 (14)6.3 固定蹲位置的确定及推力计算 (14)参考文献 (15)摘要一、工程概况设计题目：赤峰市中海紫金苑小区热源热网设计供热面积：54469.12m2热负荷：2560048.64W一次网供回水温度：130℃80℃二次网供回水温度：80℃60℃二、外网设计本小区为枝状管网，管网的敷设方式为无补偿直埋。
供热管网布置时要力求简短、顺直、节省材料、节省初投资。
此外还要保证管道的埋深要求，检查井布置要合理，确保管网运行时经济、安全、可靠且便于调节和管理。
三、换热站换热站采用两台板式换热器，当有一台换热器不能正常工作时另一台板式换热器保证70%的换热量。
在一次网和二次网的回水处设旋流除污器。
在板式换热器的进出口设两台循环水泵，一备一用。
在水泵的吸入口接两台并联的补给水泵，再设一个保证3小时补给水泵的补给水箱，及在水箱前设钠离子交换器。
关键字：外网换热站设计第一章设计任务说明1.1设计原始资料小区所在地区：赤峰市采暖室外计算温度：-18℃；最高建筑物高度：18m小区建筑分布情况：如平面图所示，建筑功能包括：住宅供暖面积热指标：根据建筑功能、建筑物所在地区从相关手册中选择热媒及参数：一次网热媒为高温水，供水温度为130℃，回水温度为80℃二次网热媒为低温水，供水温度为80℃，回水温度为60℃用户预留压力3mH2O1.2图纸要求1、供热管网平面布置图、设计总说明（比例1：1000），一张2、供热管网主干线纵断图、水压图（比例自定），一张1.3设计计算说明书要求课程设计说明书包括原始条件，设计计算公式和有关数据，文字说明及附图。
室外供热管网设计计算书案例
目录第一章工程概述第一节供热系统的区域简介 (1)第二节原始资料 (2)第三节热源状况介绍 (2)第二章热负荷计算第一节热指标的选择 (2)第二节热负荷的计算 (2)第三节绘制热负荷延续时间图 (3)第四节供暖年耗热量以及耗煤量的计算 (7)第三章供暖方案的确定第一节热媒的选择 (8)第二节热媒参数的确定 (11)第三节供热管网的平面布置 (13)第四节管网附件设计原则 (17)第四章管道水力计算第一节管道水力计算图绘制 (21)第二节确定计算管路 (22)第三节比摩阻的选择 (22)第四节阻力平衡的原则及措施 (23)第五节水力计算 (24)第五章系统水压图、调节方式和系统工艺设备、设施的选择第一节系统定压方式的确定 (52)第二节供热系统原理图 (56)第三节水压图的绘制 (57)第四节供热系统的调节方式及调节曲线的绘制 (58)第五节供热系统工艺设备的选择 (59)第六章管道保温结构和管网土建措施第一节管道的保温选择和计算 (64)第二节管沟形式和检查井的确定 (68)第三节固定蹲位置的确定及推力计算 (69)参考文献 (70)第一章概述第一节供热系统的区域简介1 地理位置河北省张家口市，又称“张垣”“武城”。
位于中国河北省西北部，地处京、冀、晋、蒙四省市区交界处，是北京的北大门，也是历史上兵家必争之地，重要的地理文化名城。
全市辖4区、13县、2个管理区，1个高新区，总面积3.7万平方公里，分为坝上、坝下两个不同的自然区域，总人口450万人，其中农业人口310 万人。
张家口的发源地是现位于桥西区的堡子里一带，这里的发展是整个张家口逐步繁荣的历史见证。
大境门、清远楼、堡子里建筑群、鸡鸣驿、五郭台长城、张家口市区段长城、冰山梁长城（长城最高点2211米）、蔚县古城、怀来古城、黄帝祠（中华三祖堂）、中华合符坛、小五台山、蔚县空中草原、镇朔楼、崇礼长城岭滑雪场、翠云山滑雪场、云泉寺、赐儿山、安家沟生态旅游、水母宫、赤城朝阳观、野狐岭古战场、元中都遗址、素葬楼、坝上草原、爱吾庐-冯玉祥将军故居（桥东区德胜街45号）、赤城温泉、黑龙山国家森林公园、蔚州暖泉书院、桥西抡才书院、蔚县南安寺塔、金阁山（丘处机修炼地）、蔚县代王城遗址、天漠、官厅湖（新中国第一座水库）、蔚州灵岩寺、水母宫地下长城。
热源热网计算书
目录第一章设计参数 (3)设计地点 (3)热源参数 (3)面积热指标参数 (3)气象参数 (3)第二章热负荷计算 (4)面积热指标确实定 (4)小区采暖热负荷确实定 (4)热水流量确实定 (4)第三章供热方案 (6)供热热源的选取 (6)供热系统确实定 (6)管材的选取 (6)供热管网的布置与敷设 (7)第四章水力计算 (8)水力计算步骤 (8)水力计算过程 (8)第五章热力设备的计算与选择 (12)换热器的选取 (12)循环水泵的选取 (13)补给水泵的选取 (14)除污器的选取 (14)第六章水压图的绘制 (15)水压图的意义 (15)水压图的绘制方法 (16)水压图的绘制过程 (16)第七章其它附属设备的选取 (17)保温材料 (17)水箱的选取 (18)阀门的选取 (18)参考文献 (18)第一章设计参数天津市热源为区域锅炉房，一次网供回水温度为130-80℃，二次网供回水温度为95-70℃。
我国《城市热力网设计标准》给出的推荐值，见下表：单位：W/m2天津市冬季室外温度为-9℃，冻土层厚度为0.69m。
第二章热负荷计算确实定根据第一章表中数据可知，天津市住宅采暖面积热指标取40~50 W/m2，幼儿园采暖面积热指标取50~70 W/m2，综合分析当地的气象因素及建筑物的档次，取住宅采暖面积热指标为40 W/m2，幼儿园采暖面积热指标为50 W/m2。
确实定以目前我国的集中供热状况，供暖热负荷是城市集中供热系统中最主要的热负荷。
在不包括工艺用热的情况下，它占全部热负荷的80%~90%。
供暖设计热负荷的概算，可采用体积热指标法和面积热指标法进行计算。
因体积热指标法计算比较繁琐，不易于快速估算，故选用面积热指标法进行计算。
按面积热指标法，热负荷计算公式为：Q n，=q f F×10−3，式中Q n，——供暖设计热负荷，kW；q f——建筑物供暖面积热指标，W/m2；F——建筑物建筑面积，m2。
暖通冷负荷热负荷计算书.
XXXX大学环境工程学院课程设计说明书课程《暖通空调》班级姓名学号指导教师年月第1篇采暖设计1 工程概况1.1 工程概况1、本工程建筑面积约1600㎡，砖混结构，层高均为3.6M。
本工程建筑所在地湖北咸宁，供暖室外计算温度0.3℃.根据设计要求供暖室内设计温度为18℃2、窗均为铝合金推拉窗，窗高为1.5M采用中空双层玻璃，在满足建筑节能要求的前提下查得K=4 w/(㎡.℃).3、内门为木门，门高均为2M, 在满足建筑节能要求的前提下查得K=2 w/(㎡.℃) .4、走廊根据要求没有做供暖设计5、墙均为200空心砖墙，外墙做保温设计在满足建筑节能要求的前提下查得K=1 w/(㎡.℃).内墙在满足建筑节能要求的前提下查得K=1.5 w/(㎡.℃) .6、走廊因为有两侧传热作用的存在查节能设计手册差的修正系数为0.37、冷风渗入由所在供暖房间窗布置情况和数量查建筑节能手册应用换气次数法计算而得。
屋面为现浇为现浇板厚100MM,做保温和防漏水设计，在满足建筑节能要求的前提下查得K=0.8 w/(㎡.℃)2 负荷计算2.1 采暖负荷1.围护结构耗热量(1) 维护结构基本耗热量Q1j=αKF（t n+ t wn）(2) 维护结构附加耗热量①朝向修正率：北、东北、西北：0- +10%东、西：-5%东南、西南：-10%- -15%南：-15%- -30%2.冷风渗透耗热量Q2=0.28c pρwn L(t wn-t n)2.2 算例：以四层办公室（编号为401）为例咸宁市为夏热冬冷地区，由《公共建筑节能设计标准》GB50189-2005查得夏热冬冷地区外围护结构外墙的传热系数K≦1W/(m²·k)，屋面传热系数≦0.7 W/(m²·k)，窗墙面积比>0.2，由《公共建筑节能设计标准》GB50189-2005查得窗的传热系数K≦3.5 W/(m²·k).空调设计1 工程概况本工程建筑为宾馆大楼，建筑地点在湖北咸宁，夏季空气调节室外计算干球温度为35.7℃夏季空气调节室外计算湿球温度为28.5℃空调室内计算温度26℃部分空调房间是25℃。
住区热环境规定性设计计算书
住区热环境设计报告书（规定性设计）目录1. 住区概况 (3)2. 设计依据 (4)3. 计算规定 (4)3.1强制条文 (4)3.2规定性设计 (5)4. 计算参数 (5)4.1典型气象日气象参数 (5)4.2渗透面夏季逐时蒸发量 (6)5. 住区指标概览 (7)6. 强制性设计指标 (8)6.1平均迎风面积比 (8)6.2活动场地遮阳覆盖率 (8)7. 规定性设计指标 (8)7.1底层通风架空率 (8)7.2绿化遮阳体叶面积指数 (8)7.3渗透蒸发指标 (9)7.4屋面绿化率 (9)8. 结论 (10)1住区概况图1.1 场地鸟瞰图图1.2 场地平面图2设计依据1. 《绿色建筑评价标准》GB/T 50378-20192. 《城市居住区热环境设计标准》JGJ 286-20133计算规定《城市居住区热环境设计标准》的指标体系包括必须满足的强制性条文，在此基础上采用规定性设计或评价性设计。
3.1强制条文（1）4.1.1 居住区的夏季平均迎风面积比应符合表4．1．1的规定。
3.2规定性设计（1）4.1.4：在Ⅲ、Ⅳ、Ⅴ建筑气候区，当夏季主导风向上的建筑物迎风面宽度超过（4）居住区内建筑屋面的绿化面积不应低于可绿化屋面面积的50％。
当以上4条有任意一条不能满足时候，需要进行评价性设计。
4计算参数4.1典型气象日气象参数4.2渗透面夏季逐时蒸发量5住区指标概览6强制性设计指标6.1平均迎风面积比6.2活动场地遮阳覆盖率7规定性设计指标7.1底层通风架空率7.2绿化遮阳体叶面积指数7.3渗透蒸发指标7.4屋面绿化率8结论。
热 工 计 算 书
3.1选取的单体建筑
窗
墙
面
积
比
朝 向
计 算 公 式
北
东
西
南
体
形
系
数
外表面积
F0=
建筑体积
V0=
体形系数
热工计算建筑面积
A0=
3.1住宅小区选取典型建筑比较分析表
楼幢号
结构形式
层数
体形系数
（S）
窗墙面积比
备注
南
北
东
西
分析结果
经分析选取 （ ）楼、（ ）楼为该小区典型建筑代表
注——选取原则：体形系数计算，相同结构体系、相同节能做法的楼幢，应取体形系数最大的单体建筑计算；不同结构体系、不同节能做法的楼幢应分别计算。选取窗墙面积比较大的单体建筑计算。
附件2：
居住建筑
热工计算书
工程名称：
设计单位：
建设单位：
计算人：
联系电话：
计算时间：
1工程概况
项目名称
建设单位
建设地点
建筑面积
A=
结构类型
建筑高度
建筑层数
平面尺寸
长×宽=
注：该建筑面积应按《建筑工程建筑面积计算规范》GB/T50353-2005确定。
2计算依据
山东省工程建设标准《居住建筑节能设计标准》（DBJ 14-037-2006）
北
建筑做法：
窗户
凸
(飘)
窗
顶板
和底板
不采暖楼梯间
隔墙
分户门
接触室外
空气的楼板
与不采暖空间
相邻的楼板
变形缝处
两侧外墙
阳台门透明部分
阳台门不透明部分
采暖计算书
1.工程概况1.1、工程概况1、 工程名称：淮南市某办公楼采暖工程2、 地理位置：北纬32.6，东经116.83、建筑面积1600m 2,总高度14.4m （相对地面），一层为办公，二三层为办公和经理室，顶层为设计室和会议室1.2、建筑条件1、该建筑结构类型为：砖混结构，层高3.6米，2、围护结构，200空心砖墙，楼板均为现浇混凝土板1.3、热源条件1、热源为市政蒸汽管网，经小区换热站（汽水换热）交换 1.2设计内容办公综合楼集中供暖系统2 设计依据2.1任务书《供热工程》课程设计任务书2.2基础数据一、气象参数：冬季采暖室外计算干球温度：-3.5。
C,冬季主导风向：西北，风速3.3m/s,室内设计温度：18。
C二、热工参数：外表面换热系数取αw =23W/m 2.。
C内表面换热系数取αw =8.7W/m 2.。
C 墙体导热热阻：λ=0.3w/m. .。
C 三、热源参数：95 .。
C 供水70.。
C 回水四、门窗类型窗：对拉双层木窗，K=2.68W/2m ·℃ 1.8×4门：实体木制双层木门 1.5×23 采暖热负荷计算3.1 负荷计算见负荷计算计算书对于本办公楼的热负荷计算只考虑围护结构传热的耗热量和冷风渗透引起的耗热量，人员、灯光等得热作为有利因素暂不考虑在热负荷计算当中。
围护结构基本耗热量按下式计算：at t KF Q w n )('1-=式[1]式中：K ――围护结构的传热系数，W/m 2·℃；F ――围护结构的面积，m 2；a ――围护结构的温差修正系数。
冷风渗透耗热量按下式计算：)(278.0'2w n p w t t c V Q -=ρ 式[2]式中：V ――经门、窗隙入室内的总空气量，m 3/h ；w ρ――供暖室外计算温度下的空气密度，kg/m 3；p c ――冷空气的定压比热，这里为1Kj/kg ·℃。
公式来自课本《供热工程》，公式中的参数来自课本附录1-4和表1-3等下面以一层房间101为例进行计算： （1）、对房间地带的划分及热负荷计算第三地带第二地带第一地带第一地带：F=7.5×2+6×2=27 m 2 地面传热系数 k=0.47 W/m 2·℃ 第二地带：F=5.5×2+2×2=15 m 2 地面传热系数 k=0.23 W/m 2·℃第三地带：F=3.5×2=7 m 2 地面传热系数 k=0.12 W/m 2·℃ 温度修正系数取为a =1q 0=0.47×27×（18+3.5）×1+0.23×15×（18+3.5）×1+0.12×7×（18+3.5）×17 =365.08 W（2）西外墙热负荷计算F=6×3.6=21.6 m 2 传热系数k=1.2 W/m 2·℃ q 1=1.2×21.6×21.5×1=565.19 W（3）南外墙热负荷计算F=7.5×3.6-1.8×2×2=19.8 m 2 传热系数k=1.2 W/m 2·℃q 2=1.2×19.8×21.5×1=510.84 W （4）南外窗热负荷计算F=1.8×2×2=7.2 m 2 传热系数k=2.68 W/m 2·℃ q 3=2.68×7.2×21.5×1=414.86 W （5）朝向修正西外墙X CN =-5% 南外墙X CN =-20% 南外窗X CN =-20% q 1 = 565.19×(1-5% )=536.93 W q 2 = 510.84×(1-20% )=408.67 W q 3 = 414.86×(1-20% )=331.89 W (6) 冷风渗透耗热量V=L l n=3.3×9.6×2=63.36m 3/hQ 2=0.278×63.36×0.4×1.4×21.6=212.2 W总耗热量 Q = 536.93+408.67+331.89+212.2=1854.6 W4 供暖系统设计4.1系统方案一、热媒设计参数采暖系统采用热水采暖系统，供水温度tg=95。
采暖水力计算书
采暖水力计算书
采暖水力计算书是用于计算采暖系统中水力特性和设计参数的工具。
它通常用于确定管道尺寸、泵的选择和调节阀的设置，以确保供热系统的水力平衡和运行正常。
以下是一般情况下采暖水力计算书包括的内容：
1. 管道布置图：包括整个采暖系统的管道布置示意图，标明主要设备和管道连接关系。
2. 供热负荷计算：根据建筑物的面积、结构、保温等参数，计算出建筑物需要的供热热负荷。
3. 管道水力损失计算：根据管道长度、管径、流量等参数，通过水力计算公式计算出管道的水力损失和压力降。
4. 泵的选择：根据供热系统的总水力损失和设计流量，选择适合的泵的类型和规格。
5. 调节阀的设置：根据供热系统的各个支路的流量需求，确定调节阀的类型、开度和位置，以实现各支路的水力平衡。
6. 系统控制参数：包括供热水温度、回水水温、供回水差等参数的设置和调节范围。
在实际使用采暖水力计算书时，建议找到专业的暖通工程师或供热设计师进行计算和评估，并确保符合相关的设计规范和标准。
这样可以确保供热系统的水力平衡、运行效果和能耗效率。
采暖负荷计算书
采暖负荷计算书热负荷计算书 1一、设计工程参数建筑物名称建筑物总层数建筑物总高度(米) 1# 11 33.8 采暖系统形式建筑物室内外高差(米) 建筑物中和界高度(米) 分户热计量 0.45 16.9 二、设计气象参数室外采暖计算温度(℃) 风力附加系数热压系数风压系数 -18 0.05 0.25 0.7 东/西(朝向修正) 南(朝向修正) 东南/西南(朝向修正) 0 -0.2 -0.16 北/东北/西北(朝向修正) 0.1 三、计算公式公式1：基本耗热量计算原理：Qj?KF(tn?tw)?其中：Qj――基本耗热量K――传热系数F――传热面积tn――室内空气计算温度tw――室外供暖计算温度α――温差修正系数公式2：考虑附加后耗热量计算原理：Q1?Qj(1??ch??f??li??m)(1??f.g)(1??j)热负荷计算书 2其中：Q1 ――考虑各项附加后，某围护的耗热量Qj ――某围护的基本耗热量βch――朝向修正βf ――风力修正βli――两面外墙修正βm――窗墙面积比过大βfg――房高附加βj ――间歇附加公式3：通过外门冷风渗透耗热量计算Q2?0.28cp?L(tn?tnw)其中：Q2――通过外门冷风渗透耗热量cp――室外温度下空气比热容ρ――室外温度下空气密度L――渗透空气体积流量渗透冷空气量的计算:L?L0l1mbL0――在基准高度单独风压作用下,不考虑朝向修正和建筑物内部隔断情况时,通过每米门窗缝隙进入室内的理论渗透空气量;l1――外门窗缝隙的长度m――风压与热压作用下,共同考虑建筑体形,内部隔断和空气流通等因素后,不通朝向,不同高度的门窗冷风渗透差压综合修正系数;b――门窗渗风系数;通过每米门窗缝隙进入室内的理论渗透空气量:热负荷计算书 3??2?L0?a1?wnv0? 2??ba1――外门窗缝隙渗风系数v0――基准高度冬季室外最多风向的平均风速;冷风渗透压差综合修正系数:m?Cr?Cf(n1/b?C)ChCr――热压系数?Cf――风压差系数C――作用于门窗上的有效热压差和风压差之比Ch――高度修正系数h――计算门窗的中心线标高有效热压差与有效风压差之比:t'n?twnhz?h C?70?20.4273?tn?Cfv0hhz――单纯热压作用下,建筑物中和面的标高mt'n――建筑物内形成热压作用的竖井温度;公式4：通过外门冷风侵入耗热量计算Q3=Qj*β其中：kq Q3――通过外门冷风侵入耗热量Qj ――某围护的基本耗热量βkq――外门开启外门开启冲入冷风耗热量附加率，参见[2]p128表4.1-12热负荷计算书 4四、计算结果建筑物总热负荷W: 387200建筑物热指标W/m^2: 34.81层热负荷W：21023.3房间号设计室内温度℃1001 20 1002 20 1003 20 1004 20 1005 20 1006 20 1007 20 1008 16 1009 16 1010 202-10层热负荷W：26575.0房间号设计室内温度℃2001 20 2002 20 2021 20 2021 20 2021 20 2021 20 2021 16 2021 20 2021 20 2021 20 2021 20 2021 20 2021 1611层热负荷W：20825.8房间号设计室内温度℃1101 20 1102 20 1103 20 1104 20设计采暖负荷W 710.9766.8 277.9 196.8 746.9 422.2 575.8 696.4 235.2 771.1设计采暖负荷W 1607.1 982.4 580.5 590.7 414.5 788.6 856.4 783.5 800.1 373.3 763.4 753.4 856.4设计采暖负荷W 1421.5 842.9 400.5 412.6热负荷计算书 511051106 1107 1108 1109 1110 1111 1112 111320 20 16 20 20 20 20 20 16 234.5 610.5 696.4 673.9 645.3 205.6 585.3 575.3 696.4五、围护结构参数 5.1 1层1001房间: 传热面参数名称房间面积房间参数房间高度室内温度窗中高度使用情况南外墙面积传热系数面积传热系数两面外墙修正南窗户缝隙长度渗风系数是否有封条竖井计算温度外窗数目东外墙 1002房间: 传热面房间参数参数值 19.6 3 20 2.0 连续使用 6.84 0.33 5.76 2.2 0% 16.8 1.2 否住宅5℃ 1 3 0.33 单位m2 m ℃ m m W/(m.℃) m2 W/(m2.℃) M ℃ 个m W/(m2.℃) 2设计采暖负荷W 710.9 热指标：36.3 乘放大系数：853.1 79.2 589.2 面积传热系数 42.5 参数名称房间面积参数值 17.2 单位 m2 设计采暖负荷W 766.8感谢您的阅读，祝您生活愉快。
一份标准幕墙热工计算书
目录第一章工程概况____________________________________________ 2 第二章计算依据____________________________________________ 3 第三章主要材料及计算参数__________________________________ 4一、主要材料及热工参数__________________________________ 4二、基本参数____________________________________________ 4 第四章双层幕墙热工计算____________________________________ 6一、夏季工况下的玻璃幕墙热工计算________________________ 6二、冬季工况下的玻璃幕墙热工计算_______________________ 25 第五章结论______________________________________________ 36一、双层幕墙热工性能结论_______________________________ 36二、双层幕墙的舒适性优势_______________________________ 38第一章工程概况本项目的幕墙由双层幕墙（塔楼）、穿孔铝板幕墙、点式幕墙、铝单板幕墙、全玻璃幕墙、明框玻璃幕墙等多种幕墙组成。
本工程的双层幕墙为主动式双层幕墙：主动式双层幕墙内外两层玻璃之间的空间与室内的空气相连，通过机械通风装置在两层幕墙中间形成负压，然后再排出房间。
可以使得室温与玻璃内表面的温差降至最低，从而提高建筑内有效的使用面积。
此外，主动式双层幕墙系统可以大幅度降低噪音，同时可以阻挡室外严重的大气污染及沙尘暴。
本工程双层幕墙分布于东西两栋塔楼（一至三层为裙楼），东塔17层，层高如下：4-11层（3.8m）、12-15层（7.0m）、16层（ 8.1m）、17层（3.6m），西塔16层，层高如下：4-9层（3.8m）、10-14层（7.0m）15层（8.1m）、16层（3.6m）.第二章计算依据1.业主提供的招标图纸及技术要求；2.本公司设计的幕墙投标方案图；3.《采暖通风与空气调节设计规范》(GB 50019-2003)；4.《民用建筑热工设计规范》(GB 50176-2016)；5.《建筑玻璃应用技术规程》(JGJ 113-2015)；6.《全国民用建筑工程设计技术措施——暖通空调·动力》；7.《空气调节设计手册》中国建筑工业出版社；8.《高层建筑空调与节能》同济大学出版社；9.《空气调节的科学基础》中国建筑工业出版社。
《暖通空调》计算书
环境工程学院课程设计说明书课程《暖通空调》班级姓名学号指导教师2010年9月目录第1篇采暖设计1工程概况 (11)1.1 工程概况 (11)1.2 设计内容 (11)2设计依据及基础数据 (11)2.1 设计依据 (11)2.2 基础数据 (11)3负荷计算 (11)3.1 采暖负荷 (11)3.2 负荷汇总 (11)4供暖系统设计 (11)4.1 系统方案 (11)4.2 散热设备选型 (11)5管材与保温 (11)5.1 管材 (11)5.2 保温 (11)第2篇空调设计6工程概况 (11)6.1 工程概况 (11)6.2 设计内容 (11)7设计依据及基础数据 (11)7.1 设计依据 (11)7.2 基础数据8负荷计算 (11)8.1 空调冷负荷 (11)8.2空热负荷调 (11)8.3空湿负荷调 (11)9空调系统设计 (11)9.1 系统方案 (11)9.2 空气处理及设备选型 (11)9.3空调风系统设计 (11)9.4空调水系统设计 (11)9.5气流分布 (11)9.6消声减震 (11)9.8节能措施 (11)9.9运行调节 (11)10 管材与保温 (11)10.1管材 (11)10.2保温 (11)参考资料 (11)课程设计总结 (11)第1篇采暖设计1 工程概况1.1 工程概况1.1.2 工程名称：某公司办公楼采暖设计1.1.3 地理位置：咸宁市，地理纬度：北纬29o59＇，东经113o55＇，海拔36m。
计算参数：大气压：夏季1000.9hPa，冬季1022.1hPa；冬季采暖室外计算温度0.3℃；年平均温度17.1℃1.1.4 建筑面积：1600m2；建筑功能：办公、会议等；层数：4层。
1.1.5 结构类型：砖混结构；层高：3.6m。
1.1.6 热源条件：市政热网提供蒸汽，经换热站汽水换热为采暖提供85/60℃热水。
1.2 设计内容某办公楼集中供暖系统设计2设计依据及基础数据2.1 设计依据2.1.1 课程设计任务书 2.1.2 建筑设计方案2.1.3 《采暖通风空调设计规范》GB50019-20032.1.4 《全国民用建筑工程设计技术措施－暖通空调.动力》2009 2.1.5 《公共建筑节能设计标准》GB50189-2005 2.2 基础数据2.2.1 室外气象参数： 咸宁市冬季采暖室外计算温度0.3℃。
哈尔滨某小区换热站设计计算书
哈尔滨某小区换热站设计计算书小区建筑面积为10万平米，均为32层高层，采用低温辐射采暖，一次网温度110/700C 。
采暖热负荷为 Q=q h A C *10-3KW=10*45*10000*10-3=4500KW 。
建筑为32层高层，所以分为高中低三区低区：1-11层，负荷为Q 1=Q/32*11=1547KW中区：12-22层，负荷为Q 2=Q/32*11=1547KW高区：23-32层，负荷为Q 3=Q/32*10=1406KW供给该换热站的一次网温度为110/700C ，用户处采用低温辐射采暖，二次网热水运行参数为450C/350C 。
一、换热器的选择与计算根据设计原则及该换热站的情况，选择板式换热器。
低中高区分别设置两台换热器，按照规范低区：Q=1547*0.7=1083 1083*2>1083*1.1，符合要求。
中区：Q=1547*0.7=1083 1083*2>1083*1.1，符合要求。
高区：Q=1406*0.7=984 984*2>1406*1.1，符合要求。
纯逆流情况对数平均温差：0max min p maxmin(11045)(7035)48.46C 11045ln ln 7035t t t t t ∆-∆---∆===∆--∆F=Q/(K Δt β)，板式换热器传热系数K=4500W/（m 2℃）低区：F= 1083/(4500*10-3*0.8*48.46)=6.21 m 2选则BR0.23-A中区：F= 1083/(4500*10-3*0.8*48.46)=6.21 m 2选则BR0.23-A高区：F= 984/(4500*10-3*0.8*48.46)=5.64 m 2选则BR0.23-A二、水泵的选择与计算每个分区均设置三台循环泵，一台备用。
1、每台循环水泵流量12c*g h Q G t t =-、（）=1083/(4.1868*(45-35))=25.87kg/s=93.12 m 3 /h 3c*g h Q G t t =-（）=984/(4.1868*(45-35))=23.50kg/s=84.61m 3 /h低中区每台循环泵的流量为G 1、2’=1.1*93.12=102.43 m 3 /h高区每台换热器循环水流量为G 3’=1.1*84.61=93.07m 3 /h2、每台循环水泵的扬程低区：)(1.1321p p p H ∆+∆+∆==1.1*（6+6+（33*2+40*2）*300*1.5*10-3*0.1+2）=22.63m中区：)(1.1321p p p H ∆+∆+∆==1.1*（6+6+（66*2+40*2）*300*1.5*10-3*0.1+2）=25.89m高区：)(1.1321p p p H ∆+∆+∆==1.1*（6+6+（96*2+40*2）*300*1.5*10-3*0.1+2）=28.86m3、循环水泵的选择根据计算出的循环水泵的流量和扬程，在泵的产品样本中选取工作点在高效区的泵的型号。
锅炉设计计算书
燃气锅炉计算书一、设计资料：1. 热负荷资料：供暖热负荷为12Mw ，由热水锅炉房供给的95/70℃的热水供暖，系统工作压力为0.7Mpa 。
2.应用基低位发热量：kg kJ Q ydw /9.35078=；3/7694.0m kg =ρ3. 水质资料：原水水质指标如下：总硬度：5.3mmol/L ；碳酸盐硬度：5.0mmol/L ；非碳酸盐硬度：0.3mmol/L 总碱度：2.1mmol/L ；溶解氧：5.8mg/L ；PH 值：7.0；含盐量：259mg/L4. 气象资料：供暖室外计算温度：－5℃；供暖室外平均温度：1.1℃；供暖天数：120天 冬季室外平均风速：1.9m/s ；主导风向：东北风；大气压力：97.86kPa二、设计计算：1. 最大计算热负荷：010max Q K K Q =＝1.08×1×12 ＝12.96 (MW)式中：K 0－热水管网的热损失系数，取1.08；K 1－供暖热负荷同期使用系数，取1； Q 0－供暖最大热负荷，kW 。
2.供暖平均热负荷：0'Q t t t t Q wn pjn pj --=＝12)5(181.118⨯---＝8.817 (MW)式中：t w －室外供暖计算温度；t pj －供暖期室外平均温度； t n －供暖室内计算温度。
3. 供暖全年耗热量：120360024⨯⨯⨯=pj a Q Q＝8.817×24×3600×120 =91414656 (MJ)三、锅炉类型及台数的选择确定：根据计算结果，选定“北京金象特高锅炉制造有限公司”生产的WNS5.6-95/70-Q 型燃气热水锅炉3台（不设备用），技术参数如下： 1. 额定热功率5.6MW ； 2. 额定工作压力0.7MPa ；3. 额定出水/回水温度95/70℃；4. 设计效率89.6%；5. 锅炉水容积9.35m 3；6. 锅炉本体重量12.6吨。
江苏省居住建筑节能设计耗热量、耗冷量指标计算书
一、 室内热环境设计条件冬季采暖期建筑室内平均温度不低于18.0℃，换气次数为1.0次/h 。
夏季空调建筑室内平均温度不高于26.0℃，换气次数为1.0次/h 。
其中：单位建筑面积的建筑物内部得热量 3.4=⋅H I q W/m 2二、 冬季采暖期建筑物耗热量指标H q=-+=⋅⋅H I INF T H H q q q q 15.43≤22.00（适宜），(W/m 2)其中， 1. 单位建筑面积通过外围护结构的传热量=⋅⋅-=∑⋅0)()(A F K t t q i ie i T H ε8.59(W/m 2)式中：=i t 18.0℃ =e t 2.10℃=0A 3794.86m 2=⋅⋅∑=mi i i iF K 1ε2049.25 (详细计算过程请参见附录A )2. 单位建筑面积的空气渗透耗热量=⋅⋅⋅-=0)()(A V N C t t q a p e i INF ρ10.65(W/m 2)式中：0A t t e i 、、同128.0=p C W ·h/(kg ·K)=a ρ 1.29kg/m 31=N 次/h==065.0V V 7034.04m 3(楼梯间采暖)3. 单位建筑面积的建筑物内部得热量3.4=⋅H I q W/m 2三、 冬季采暖期耗电量指标HR q()=⋅⋅⋅⋅=-⋅131024ηEER q Z q H H R H 16.18＞14.20（不适宜） (kWh/m 2)式中： =H Z 83 天=EER 1.9=1η 1.0四、 夏季降温期耗冷量指标R q==∑C R q q 24110.85≤23.50（适宜），(W/m 2) 其中，()i c s c t c C q A q q q q .0inf ..+++=为某一时间单位建筑面积的冷负荷。
逐时计算C q 结果如下，其中，1. 由外围护结构传入室内的热量3..2..1...t c t c t c t c q q q q ++=式中，1..t c q ——通过外墙和屋面传入室内的热量2..t c q ——通过外门、窗传入室内的热量3..t c q ——与非空调的邻室间交换的热量各个时刻1..t c q 、2..t c q 、3..t c q 和t c q .的计算结果如下：（详细的计算过程见附录B ）2. 通过外窗直接进入建筑物室内的太阳辐射热量()∑⋅+⋅=i i z i i s i g s c S F F C q ..1..ρρ各个时刻s c q .的计算结果如下：3. 由渗透空气带入室内的热量()()V N C t t q p i e ⋅⋅⋅-=ρinf式中， )/(28.0K kg h W C p ⋅⋅= 3/16.1m kg =ρ5.1=N 次==065.0V V 7034.04m 3(楼梯间采暖)各个时刻inf q 的计算结果如下：4. 由内部得热所带来的热量2./3.4m W q i c =五、 空调降温期耗电量指标ER q)=⋅⋅⋅⋅=-⋅131024ηEER q Z q R R R E 6.23≤12.50（适宜） (kWh/m 2)式中： =R Z 55 天=EER 2.3=1η 1.0六、建筑耗热量、耗冷量及年平均耗能量指标计算结果综合能耗计算结果满足《江苏省民用建筑热环境与节能设计标准》的设计指标要求。
采暖设计计算书1
设计题目：某住宅采暖系统设计目录第一章绪论设计内容及原始资料、设计目的第二章热负荷计算围护结构基本传热量、附加传热量、冷风渗透传热量计算第三章散热器计算选型散热器面积、片数计算、设备选型第四章采暖系统水力计算系统布置、水力计算第五章设计成果参考文献第一章绪论一、设计内容本工程为哈尔滨市一民用住宅楼，住宅楼为六层，每一层有 8个用户，建筑总面积为 5740 ㎡。
二、原始资料1.设计工程所在地区：哈尔滨 45°41′N 126°37 ′E2.室外设计参数：冬季大气压 100.15KPa供暖室外计算温度 -26℃冬季室外平均风速 3.8m/s冬季主导风向东南风供暖天数 179 天供暖期日平均温度 -9.5℃最大冻土层深度 205cm3.建筑资料（1）建筑每层层高 3m；（2）建筑围护结构概况外墙：砖墙，厚度为 240mm，保温层为水泥膨胀珍珠岩 l190mm，双面抹灰δ20mm；K0.45W/m2K地面：不保温地面，K 值按地带划分，一共为四个地带；屋顶：钢筋混凝土板，砾砂外表层 5mm，保温层为沥青膨胀岩l150mmK0.47W/（m2K）外窗：单层钢窗，塑料中空玻璃（空气 12mm）K2.4 W/（m2K）外门：木框双层玻璃门（高 2.0 米），K2.5W/m2.K。
2100mm×1500mm，门型为无上亮的单扇门。
4.室内设计参数：室内计算温度：卧室、起居室 18℃厨房 10℃门厅、走廊、楼梯间 16℃盥洗室 18℃三、设计目的对该建筑进行室内采暖系统的设计，使其能达到采暖设计标准，同时符合建筑节能规范。
第二章热负荷计算一、围护结构基本传热量1.外围护结构的基本耗热量计算公式如下：Q= KF( tn- t w) aq ——围护结构的基本耗热量，W；K——围护结构的传热系数，F——围护结构的面积tn——冬季室内计算温度t w ——供暖室外计算温度α——围护结构的温差修正系数整个建筑的基本耗热量 Q1. j 等于它的围护结构各部分基本耗热量q的总和:Q1. j= q KF tn t a w W算出基本耗热量后再进行朝向、高度和风力修正。
供热工程课程设计计算书示例
课程大作业说明书课程《供热工程》班级姓名学号指导教师目录1工程概况 (11)1.1工程概况 (11)1.2设计内容 (11)2设计依据 (11)2.1 设计依据 (11)2.2 设计参数 (11)3负荷概算 (11)3.1 用户负荷 (11)3.2 负荷汇总 (11)4热交换站设计 (11)4.1 热交换器 (11)4.2 蒸汽系统 (11)4.3 凝结水系统 (11)4.4 热水供热系统 (11)4.5补水定压系统 (11)5室外管网设计 (11)5.1 管线布置与敷设方式 (11)5.2 热补偿 (11)5.3 管材与保温 (11)5.4 热力入口 (11)课程作业总结 (11)参考资料1 工程概况1.1 工程概况本工程某小区供热系统设计，为1-6#楼房采暖提供热源。
1.1.2 工程名称：某小区供热系统1.1.3 地理位置：城市道路以北1.1.4 热用户：1#住宅、2#住宅、3#住宅、4#公寓、5#公寓、6#公寓1.2 设计内容某小区换热站及室外热网方案设计(参见附带图纸)2设计依据2.1设计依据《采暖通风与空调设计规范》GB0019-2003《城市热力网设计规范》CJJ34-2002《城镇直埋供热管道工程技术规程》CJJ/T81-98《公共建筑节能设计标准》50189-2005《全国民用建筑工程设计技术措施-暖通空调.动力》-2003《全国民用建筑工程设计技术措施节能专篇-暖通空调.动力》-20072.2 设计参数冬季采暖设计均为水温：80/60ºC3 热负荷概算3.1 热用户热负荷概算Qn=qf*F1#、12100*45=545500(w) 2#、12100*45=544500(w) 3#、12100*45=544500(w) 4#、4000*50=200000(w) 5#、4800*50=240000(w) 6#、5000*55=275000(w)4 热交换热站设计4.1 换热器4.1.1 换热器选型及台数确定总热负荷为Q /n =2348.5kw ，c 是水的质量比热，取4187J/（kg ·0c ）. t 1热网供水温度800C ，t 2/热网回水温度600C 所以总流量G n /=3.6*103Q /n /c/(t 1/-t 2/)=3.6*103 s* 2348.5*103w/4187J/（kg ·0c ）/(80-60) 0C =100.96t/h根据以上可选用两台GRJZ-B25机组型号的G108板式换热器，每台换热量为1750kW ，每台流量为60 t/h ，满足总热负荷的70%，2348.5*0.7=1643.95w 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计题目：某住宅采暖系统设计目录第一章绪论设计内容及原始资料、设计目的第二章热负荷计算围护结构基本传热量、附加传热量、冷风渗透传热量计算第三章散热器计算选型散热器面积、片数计算、设备选型第四章采暖系统水力计算系统布置、水力计算第五章设计成果参考文献第一章绪论一、设计内容本工程为哈尔滨市一民用住宅楼，住宅楼为六层，每一层有 8个用户，建筑总面积为 5740 ㎡。
二、原始资料1.设计工程所在地区：哈尔滨 45°41′N 126°37 ′E2.室外设计参数：冬季大气压 100.15KPa供暖室外计算温度 -26℃冬季室外平均风速 3.8m/s冬季主导风向东南风供暖天数 179 天供暖期日平均温度 -9.5℃最大冻土层深度 205cm3.建筑资料（1）建筑每层层高 3m；（2）建筑围护结构概况外墙：砖墙，厚度为 240mm，保温层为水泥膨胀珍珠岩 l190mm，双面抹灰δ20mm；K0.45W/m2K地面：不保温地面，K 值按地带划分，一共为四个地带；屋顶：钢筋混凝土板，砾砂外表层 5mm，保温层为沥青膨胀岩l150mmK0.47W/（m2K）外窗：单层钢窗，塑料中空玻璃（空气 12mm）K2.4 W/（m2K）外门：木框双层玻璃门（高 2.0 米），K2.5W/m2.K。
2100mm×1500mm，门型为无上亮的单扇门。
4.室内设计参数：室内计算温度：卧室、起居室 18℃厨房 10℃门厅、走廊、楼梯间 16℃盥洗室 18℃三、设计目的对该建筑进行室内采暖系统的设计，使其能达到采暖设计标准，同时符合建筑节能规范。
第二章热负荷计算一、围护结构基本传热量1.外围护结构的基本耗热量计算公式如下：Q= KF( tn- t w) aq ——围护结构的基本耗热量，W；K——围护结构的传热系数，F——围护结构的面积tn——冬季室内计算温度t w ——供暖室外计算温度α——围护结构的温差修正系数整个建筑的基本耗热量 Q1. j 等于它的围护结构各部分基本耗热量q的总和:Q1. j= q KF tn t a w W算出基本耗热量后再进行朝向、高度和风力修正。
（1）朝向修正《暖通规范》规定：宜按下列规定的数值，选用不同朝向的修正率：北、东北、西北 010；东南、西南 -10-15；东、西 -5 ；南 -15-30。
对于哈尔滨地区，在此处进行计算时，朝北不进行修正，朝东、西均修正-5，朝南修正-20。
（2）风力附加修正《暖通规范》规定：在一般情况下，不必考虑风力附加。
只对建在不避风的高地、河边、海岸、旷野上的建筑物，以及城镇、厂区内特别突出的建筑物，才考虑垂直外围护结构附加 510。
因风力影响较小，故在此可以不考虑风力修正耗热量。
（3）高度附加修正《暖通规范》规定：民用建筑和工业辅助建筑物（楼梯间除外）的高度附加率，当房间高度大于 4m 时，每高出 1m 应附加 2，但总的附加率不应大于 15。
高度附加率，应附加于房间各围护结构基本耗热量和其他附加（修正）耗热量的总和上。
但是，在进行设计的采暖建筑中，住宅房间高度均为 3m，没有超过4m，故可以不进行高度修正。
修正后的围护结构耗热量按下式计算：Q’1 =Q’1.j +Q’1.x=(1+xg)∑αKF(tn- t w)( 1+xch+xf)2.门窗的冷风渗透耗热量，采用缝隙法计算。
门窗渗入空气量 VL×l×nL——每米门窗渗入室内的空气量，l——门窗缝隙的计算长度，n——渗透空气量的朝向修正系数在计算冷风渗透的缝隙长度时，建筑物门窗缝隙长度分别按照各朝向所有可开启的外门、窗缝隙丈量，计算不同朝向的冷风渗透空气量时，再乘以一个渗透空气量的朝向修正系数加以修正。
表 3.1 哈尔滨市的冷风朝向修正系数n朝向东南西北修正系数 0.2 1.0 0.7 0.6确定门窗缝隙渗入空气量 V 后，冷风渗透耗热量 Q2 按下式计算Q2= 0.278V w c p( tn -t w) WV—经门窗缝隙渗入室人的总空气量w ——供暖室外计算温度下的空气密度c p ——冷空气的定压比热0.278——单位换算系数每个房间的围护结构传热热负荷 Q’= Q’1+Q’2= Q’1.j+ Q’1.x+ Q’23.分户计量热负荷分户计量热负荷计算可用下面的公式:Q fh =Qch +QhjQch—围护结构传热热负荷Qhj—户间热负荷按面积计算户间热负荷的公式如下:Q= N* K i* Fi* t iQ—户间总热负荷，W；K—户间楼板或隔墙的传热系数，W/（m2℃）；F—户间楼板或隔墙的面积，m2；△t—户间热负荷计算温差，℃，按面积传热计算时宜为 5℃；N—户间各方向同时发生传热的概率系数现以第一层用户 1（包括房间 101-108）为例进行热负荷计算，详细的计算结果分别见表 1-1 房间耗热量计算表 1-2 分户计量热负荷计算表。
由计算出的结果可得出，第一层用户 1 房间的供暖面积热指标为 qf =Q’/A=6500/14146 W/m2。
第一层的其他用户热负荷可用面积热指标法进行估算将结果列在下面表格中。
底层各个用户房间热负荷房间名卧室 1 卧室 2 卫生间 1 卫生间 2 餐厅厨房客厅阳台热负荷 530.6225 826.5 518.9964 565.9 974.5 222.68 1303.177 1564.56用同样的方法可以计算出标准层以及顶层中一个用户的总热负荷，计算详细结果见表 2-13-1。
每一层中其他用户的热负荷也采用面积法进行估算，其结果见下表。
标准层各个用户房间热负荷房间名称卧室 1 卧室 2 卫生间卫生间 2 餐厅厨房客厅书房热负荷 557.92 573.5 436.07 514.05 704.027 154.330 1486.12 888.68顶层各个用户房间热负荷房间名称卧室 1 卧室 2 卫生间 1 卫生间 2 餐厅厨房客厅书房热负荷 883.06 936.58 563.2 631.07 1201.34 247.3 2004.2 1239.5第三章散热器计算选型一、散热器面积的计算散热器面积 F 按下式计算F= 1 2 3 m2 K t pj t nQ—散热器的散热量，Wtpj—散热器内热媒平均漫度，℃tpjtsgtsh/2 tsg—散热器进水温度tsh—散热器回水温度tn--供暖室内计算温度，℃K—散热器的传热系数 W/m2.℃β1—散热器的组装片数修正β2—散热器的连接形式修正β3—散热器的安装形式修正现以第一层的卧室 104 为例说明散热器的计算过程。
该房间的总热负荷为 826.51W，设计供回水温度为 95/70℃，室内供暖管道明装，为单管水平跨越式。
支管与散热器的连接方式为异侧连接，上进下出。
室内拟安装 M-132 型散热器，散热器明装。
M型-132 散热器的散热面积为0.24m2/片，其传热系数的计算公式为K2.426Δt0.286。
当热媒平均温差为 64.5℃时。
散热器的传热系数为7.99 W/（m2℃）。
假定散热器片数为 6-10 片，即β11.0；M-132 型散热器异侧上进下出，则β21.009；查安装形式修正系数有β31.02，tpj（9570）/282.5℃，相应的散热器的传热系数 K7.99 W/（m2℃）则有 F=826.51×1.0×1.009×1.02/7.99/82.5-181.63 ㎡二、散热器片数的确定散热器的面积确定以后，可按下式计算所需的散热器总片数nF/f 片式中 f—每片散热器散热面积，㎡/片则有 n1.63/0.246.79 片≈7 片查表可知当散热器片数为 6—10 片时，β11.0，与假设的散热器片数一致，因此实际所需的散热器总片数为 7 片。
采用相同的计算步骤，可计算出第一层其他房间的所需的散热器面积及片数见下附表 1-3。
同理可计算出标准层和顶层的各用户的各个房间所需的散热器面积及片数，见表 2-33-3。
第四章采暖系统水力计算一、系统管道布置室外采暖系统的采暖立管为下供下回异程式，采暖干管为水平同程式，设计供回水采用 95/70℃。
分户采暖内部采用水平跨越式系统。
整个住宅建筑有六层四个单元，分设 8 根供回水单元立管，每个单元立管上有 6 个热用户，每层 1 个。
供水立管设置调节阀，回水立管设置闸阀。
分户供暖的系统图以及底层、标准层、顶层的分户采暖系统平面图见图纸。
二、水力计算1.室内采暖系统水力计算现以顶层的用户 1 为例，对其室内采暖系统进行水力计算。
在系统图中进行管段编号，水平管与跨越管编号并注明各管段的热负荷和管长。
水平管段 1、3、5、7、9、11、13、15、17 的流量为G=0.86∑Q/（tg – th）=0.86×7706/（95-70）265.08Kg/h取跨越管的管长为 1.2m，进流系数α0.36，则跨越管 2、4、6、8、10、12、14、16 的流量为G=K（1-α）G=169.6Kg/h从而确定各管段的管径，见表 4-1 分户采暖系统管路水力计算表。
