中考物理电学测量电功率实验集锦附答案

合集下载

中考物理一轮复习电学实验：测量小灯泡的电功率(有答案)

中考物理一轮复习电学实验：测量小灯泡的电功率一、单选题1.小明在测量小灯泡电功率的实验中,电路如图所示,开关闭合后( )A.灯不亮,电流表烧坏B.灯不亮,电压表有示数C.灯不亮,电流表有示数D.灯亮,电流表、电压表都有示数2.在“测量小灯泡的电功率”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材( )A.电流表、滑动变阻器、一个小灯泡；B电压表.、滑动变阻器、几个小灯泡；C.电流表、电压表、滑动变阻器、几个小灯泡D.电流表、电压表、几个定值电阻、几个小灯泡3.小明按图示电路测量小灯泡的额定功率时，发现实验室相关器材的规格如下：电源电压恒为6V，小灯泡额定电压为2.5V(灯泡正常发光时灯丝电阻约为10Ω)，变阻器有甲、乙、丙、丁四种，为了能较好地完成该实验，变阻器应选择( )A.甲，规格“0~5Ω”B.乙，规格“0〜10Ω”C.丙，规格“0~30Ω”D.丁，规格“0~300Ω”二、实验题4.小明同学利用电流表和电阻箱测量小灯泡的功率，设计了如图甲所示的实物电路.（1）将图甲中的电路连接完整，使滑动变阻器连入电路的阻值最大.（2）完成电路连接后，闭合开关2S ，将单刀双掷开关1S 扳向“1”，发现灯泡不亮，电流表指针发生偏转，出现此现象的原因可能是________.（写出一条即可）（3）解决上述问题后，闭合开关2S ，将单刀双掷开关1S 扳向“1”，调节滑动变阻器使电流表的示数为1I ，如图乙所示，1I =________A ；（4）将开关1S 扳向“2”，保持________不变，调节________，使电流表的示数仍为1I ，此时电阻箱的示数5ΩR =；则（3）中小灯泡的电阻1R 可知. （5）（3）中小灯泡的实际功率1P =________W ；【拓展】若小灯泡的额定电流012I I =，以下关于小灯泡额定功率0P 与实际功率1P 的数值关系，你认为最有可能的是______. A.012P P =B.013P P =C.014P P =D.015P P =5.小明利用图甲所给实验器材测量小灯泡的额定功率，已知电源电压恒为6 V ，小灯泡正常工作时的电压为3.8 V 、电阻约为12 Ω，滑动变阻器规格为“20Ω2A ”.（1）请用笔画线代替导线，完成实物电路的连接.（2）正确连接电路后，用开关试触，小灯泡不亮，电压表瞬间满偏，电流表指针几乎不动，电路中的故障是_____________.（电路中只有一处故障）.（3）排除故障后，继续实验.闭合开关，移动滑片，当电压表的指针指在某电压值时（请在图乙中标出相应的电压值），小灯泡正常发光，电流表的示数如图丙所示，小灯泡的额定功率是_______W.（4）测量完小灯泡的额定功率后，小明又测量了几组数据，计算后发现灯丝电阻随其两端电压的增大而增大，原因是______________.【评估】小红也利用上述器材对该小灯泡的额定功率进行了测量，实验电路如图丁所示.实验结束后，两人对实验进行了交流与评估.①小红的实验结果误差较大，理由是______________. ②小明的实验更不容易操作，理由是______________.6.在“测量小灯泡额定功率”实验中，小灯泡的额定电压 2.5V U 额.（1）图甲是小明测量小灯泡额定功率的实物电路图.图中有一根线连接错误，请在这根线上打“×”，并在图中改正.（2）闭合开关前，滑片P 应位于_______（填“A ”或“B ”）端.（3）闭合开关，移动滑片P 直到电压表示数为2.5 V ，此时电流表示数如图乙所示，则小灯泡的额定功率为_______W.（4）小华设计了如图丙所示的电路也完成了该实验.请完成下列填空（电源电压不变，1R 和2R 为滑动变阻器，2R 的最大电阻为0R ）.①只闭合开关______，调节2R ，使电压表的示数为2.5 V ； ②只闭合开关______，调节______，使电压表的示数仍为2.5 V.③接着将2R 的滑片P 调至最左端，记下电压表的示数为1U ；再将2R 的滑片P 调至最右端，记下电压表的示数为2U .则小灯泡额定功率的表达式P =额______（用012U R U U 额、、、表示）.7.在用伏安法测量标有“2.5 V ”灯泡的额定功率的实验中，小明发现电流表损坏，其他元件完好.（1）小明用已有的器材、5 Ω的电阻0R 和另一块电压表，设计了如图所示的电路图.其中虚线框内的元件组合体相当于_______.（2）小明进行了如下实验，请补充完整.①连接好电路，将滑动变阻器连入电路的阻值调到_______. ②合上开关，移动滑片，使灯泡两端电压为_______V. ③再读出0R 两端的电压为1.5 V.（3）若实验操作正确，则灯泡的额定功率为_______W.8.在测量小灯泡的电功率的实验中，已知灯泡的额定电压 2.5V U =额，电源电压保持不变.（1）用笔画线代替导线把图甲中的电路连接完整.（2）调节滑动变阻器，使电压表示数为2.5 V ，此时电流表示数（如图乙）为______A.小灯泡的额定功率是______W.（3）如果没有电压表，用如图丙所示电路也可测小灯泡的额定功率.其中，定值电阻的阻值为0R .先断开开关2S ，闭合开关S 、1S ，调节滑动变阻器的滑片，使电流表的示数为U R 额；再保持变阻器滑片的位置不变，只断开开关______、闭合其他开关，读出电流表示数为I ，小灯泡额定功率的表达式为P =额______（用0R U I 额、、的代数式表示）.参考答案1.答案：B解析：电压表电阻无限大,串联接入电路时相当于开路,所以灯不亮,电流表的示数几乎为零;但电压表两接线柱通过灯丝和导线接在了电源的两极上,测量电源电压,有示数。

初三九年级物理中考电学实验汇编经典和答案解析答案

初三九年级物理中考电学实验汇编经典和答案解析答案一、电压电阻中考物理电学实验1．小明手边有6节同种型号的新锂电池（电池电压相同）和一个电流表，他想知道把这些电池串联起来接入长度为480m、横截面积为64mm2的电阻丝A时通过的电流是多少，他想到：通过电阻丝的电流大小与电池节数、电阻丝的长度、横截面积、材料都有关系。

于是他就对由同种材料组成的不同规格的电阻丝样品进行了测试，实验数据如下：(1)分析数据可知，电阻丝中通过电流大小与电阻丝的长度成______，与电阻丝的横截面积成______。

（填“正比”或“反比”）(2)经过对样品数据的分析，得出把电阻丝A接入6节该锂电池做为电源的电路中时通过的电流为______A。

解析：反比正比 1.6【解析】【分析】【详解】(1)[1]由第一组和第四组的实验数据可知，电源电压相同，横截面积相同，长度变为原来的四倍，电流变为原来的四分之一，说明电电阻大了四倍，由此可得：在电压相同，材料和横截面积也相同时，电阻丝中通过电流大小与电阻丝的长度成反比。

[2]由第五组和第二组的实验数据可知，电源电压相同，长度相同，横截面积变为原来的四倍，电流也变为原来的四倍，说明电阻小为了原来的四分之一，由此可得：在电压相同，材料和长度也相同时，电阻丝中通过电流大小与电阻丝的横截面积成正比。

(2)[3]由第三组和第四组的实验数据可知，电源电压不相同，电阻丝的材料、长度和横截面积相同，电源电压大为原来的二倍，电流也变为原来的二倍，由此可得：在材料、长度和横截面积相同时，电阻丝中通过电流大小与电源电压成正比。

A的横载面积为64mm2，为第一组横截面积的40倍，A的长度为480m，为第一组长度的120倍，则电阻为第一组的3倍，电阻丝A两端的电池节数是6节，为第一组电池节数的3倍，即电压变为原来的3倍，则电流为1.6A×13×3=1.6A2．小东和小文利用如图所示的电路探究串联电路中用电器两端电压的关系。

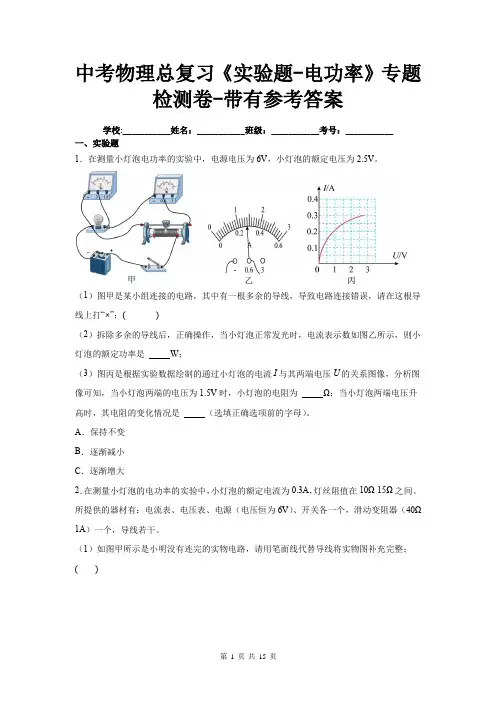

中考物理总复习《实验题-电功率》专题检测卷-带有参考答案

中考物理总复习《实验题-电功率》专题检测卷-带有参考答案学校:___________姓名：___________班级：___________考号：___________一、实验题1．在测量小灯泡电功率的实验中，电源电压为6V，小灯泡的额定电压为2.5V。

（1）图甲是某小组连接的电路，其中有一根多余的导线，导致电路连接错误，请在这根导线上打“×”；( )（2）拆除多余的导线后，正确操作，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是W；（3）图丙是根据实验数据绘制的通过小灯泡的电流I与其两端电压U的关系图像，分析图像可知，当小灯泡两端的电压为1.5V时，小灯泡的电阻为Ω；当小灯泡两端电压升高时，其电阻的变化情况是（选填正确选项前的字母）。

A．保持不变B．逐渐减小C．逐渐增大2．在测量小灯泡的电功率的实验中，小灯泡的额定电流为0.3A，灯丝阻值在10Ω-15Ω之间。

所提供的器材有：电流表、电压表、电源（电压恒为6V）、开关各一个，滑动变阻器（40Ω 1A）一个，导线若干。

（1）如图甲所示是小明没有连完的实物电路，请用笔面线代替导线将实物图补充完整；( )（2）闭合开关前，图甲中的滑片P应位于（选填“左”或“右”）端；闭合开关后，无论怎样移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是（写出一种即可）；（3）排除故障，闭合开关，移动滑片，当电流表的示数为0.3A时，电压表的示数如图乙所示，小灯泡的额定功率为W；（4）小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了另一个额定电流为I1的小灯泡的额定功率。

她设计了如图丙所示电路图，请你帮她完成实验步骤并写出小灯泡额定功率的表达式，实验步骤：①按图连接电路，然后只闭合开关S1，移动滑片P，使电流表的示数为I1；①再闭合开关S2，；①小灯泡的额定功率的表达式：P额= ；（用字母表示，可能用到的物理量有，已知的电源电压U、灯泡的额定电流I1和实验中测得的物理量）（5）小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成5Ω、10Ω、20Ω的定值电阻R，多次实验并记录各次电流表的示数。

压轴题测量电功率实验题-中考物理压轴题专项训练(全国通用)(含答案解析)

压轴题04 测量电功率实验题（含测电阻）综合近几年中考对于电功和电功率的考察形式，电功与电功率是电学主要内容，也是学生初学电学重点和难点。

在中考试题中，本部分内容是难题的主要考察点，也是拉开卷面分值的考察内容。

本部分主要内容有：电能及单位、电能表及使用、电功、电功率、电功率的计算、测量小灯泡的电功率、焦耳定律及应用等知识。

预测2023年中考试题中，题型主要以选择题、实验题、计算题和综合题出现。

选择题主要考查考试对电功和电功率知识的理解程度，属于基础知识类题目；实验探究题主要考察学生科学的实验方法以及对本部分实验基础的实践能力；计算题主要考察学生的计算能力和利用所学知识解决生活中的实际问题的能力。

所以，对本部分内容的考查题型灵活，题目有简单，也有较难和难度较大的，且分值也较大。

测定小灯泡的电功率1.实验原理：2.实验器材：电源、电灯泡、电压表、电流表、滑动变阻器、开关、导线若干。

3.电路图：4.实验步骤（1）按电路图连接好电路，断开开关，将滑动变阻器的滑片置于阻值最大的位置；（2）闭合开关，调节滑动变阻器，使灯泡在额定电压下发光，观察电流表和电压表的示数，记录为I e、U e，记录小灯泡的亮度；（3）调节滑动变阻器，使灯泡两端的电压为额定电压的1.2倍，观察电流表和电压表的示数，记录为I1，U1，记录小灯泡的亮度；（4）调节滑动变阻器，使灯泡两端的电压低于额定电压，观察电流表和电压表的示数，记录为I2，U2，记录小灯泡的亮度；（5）重复步骤4两次，观察电流表和电压表的示数，记录为I3、U3，I4、U4，记录小灯泡的亮度；（6）根据P=UI，算出小灯泡的额定功率P e和实际功率的电功率P1 (4)（7）分析数据，整理器材。

5.实验结论：小灯泡的实际功率越大，小灯泡越亮；当小灯泡的两端的电压等于额定电压时，小灯泡的实际功率等于额定功率，小灯泡正常发光；当小灯泡的两端的电压大于额定电压时，小灯泡的实际功率大于额定功率，小灯泡发光比正常情况下亮；当小灯泡的两端的电压小于额定电压时，小灯泡的实际功率小于额定功率，小灯泡发光比正常情况下暗。

中考物理电学测量电功率实验集锦附答案(免费)

中考实验专题研究一、实验题（共 20 小题）1、测定小灯泡的额定功率，电路如图所示(图中未标出电流表、电压表的符号)，已知灯泡的额定电压为2.5伏特。

(1)在图的甲乙两圆圈中填上所用电流表和电压表的符号。

(2)闭合开关之前，变阻器的滑动片P应置于_______端(填a或b)，实验过程中，变阻器的作用是_______。

(3)当灯泡正常发光时，灯泡两端的电压应为_______伏特，若电流表的示数如图所示，则通过灯泡的电流强度为_______安培，灯的额定功率为_______瓦特。

2、在测定额定电压为2.5伏特的小灯泡功率的实验中：(1)根据下图中给出器材把实验电路图画出来(2)用笔画线代替导线，把下图中器材连接成实验电路。

(3)在闭合开关前，下图中滑动变阻器的滑片P应滑到____________端位置(4)闭合开关后，调节滑动变阻器，测得三组数据如下：额3、用下图的电路来测定额定电压为3.8伏特的小灯泡的功率。

(1) 图中滑动变阻器R的作用是通过调节____________来达到改变小灯泡 ____________的目的。

在合上开关前，应调节滑动变阻器的阻值处于 ______的位置，以保护 _________ 和________不受损坏。

(2) 实验中最少要用_____ 节干电池_____联作电源，这时电压表的量程应选用 ____ 。

测小灯泡的额定功率时，要调节滑动变阻器，使电压表示数为______伏特，若此时电流表的示数是0.4安培，则小灯泡的额定功率是_____瓦特。

若调节滑动变阻器，使伏特表的示数变为4.2伏特，这时电流表的示数应是 _______安培，小灯泡的实际功率是 _____瓦特。

4、为了测量标有“2.5V”的小灯泡的额定功率，某同学选用电流表的量程为0-0.6安培，电压表的量程为0-3伏特。

(A) 连接电路前，必须使用开关_______；闭合开关前，调节滑动变阻器，使电路中的_______；调节滑动变阻器时，应观察________表，使指针指在_______。

初中物理中考电学实验(讲义及答案)含答案(2)

初中物理中考电学实验(讲义及答案)含答案(2)一、中考物理电学实验 1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。

改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。

电压U /V 2 8 2电荷量Q /C 4×10-3 6×10-3 2×10-3 5×10-3 电容C /F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SC dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。

多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。

现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。

2．在“测量小电灯的功率”的实验中，电源电压为4．5V ，小灯泡额定电压为2．5V 、电阻约为10Ω．滑动变阻器标有“30Ω 1A”字样（1）连接电流表时应选用________________的量程．（2）请你用笔画线代替导线，将图甲中的实物电路连接完整__________．（3）乙同学连完电路并闭合开关后，发现小灯泡不发光且电压表示数为零，电流表示数为0.15A，产生这一现象的原因是 ____________________________________________．（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如乙图所示，请读出电流表的示数，并填入表格中_______________ ．（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格的设计仍有不完整的地方，请将所缺内容填写完整____________．（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且_______，灯泡发光越亮．3．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

中考物理总复习《电功率的实验题》专项练习题(附带参考答案)

中考物理总复习《电功率的实验题》专项练习题(附带参考答案)学校:___________班级：___________姓名：___________考号：___________ 1．小明探究电流一定时，导体消耗的电功率与导体电阻的关系”，现有实验器材：稳压电源、电压表、电流表、滑动变阻器、电阻箱（符号为）、开关及若干导线。

(1)为了完成此探究实验，请你在题图的虚线框内将实验电路图补充完整；若连接电路后，闭合开关，发现电压表的指针偏转如题图所示，其原因可能是。

(2)实验中利用公式计算电阻箱阻值不同时消耗的电功率，实验过程需要记录的物理量有：电阻箱两端电压U、通过电阻箱的电流I和。

(3)在实验中，小明需多次改变电阻箱的阻值进行测量，每改变一次阻值，都必须移动滑动变阻器的滑片来控制，多次改变电阻箱阻值的目的是。

(4)完成上述实验后，小明又从实验室借了一个额定功率为2.5V的小灯泡和一个单刀双掷开关，设计了题图所示实验电路图来测量小灯泡的额定功率，实验如下：闭合开关S1，将开关S2拨到触点2，把电阻箱调到10Ω，刚好使电压表的示数为2.5V；再将开关S2拨到触点l，读出电压表的示数为4.5V，小灯泡额定功率P= W。

2．在测量小灯泡电功率的实验中，提供的器材有：3V的电源、标有“2.5V”的小灯泡、滑动变阻器R、电流表、电压表、开关及导线若干。

（1）小虎所接的实验电路如图甲所示，电路中部分连接不合理，但只需改动一根导线，即可使电路连接正确。

请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；（2）小明改正错误后，闭合开关，发现电流表无示数，电压表示数接近电源电压，故障的原因可能是；（3）排除故障后，实验中，当电压表示数为2V，为了测出小灯泡的额定功率，他应该把滑片P向（选填“A”或“B”）移动；（4）小华进行多次实验，得到小灯泡两端的电压与电流的关系图像如图乙实线所示，则根据图像可知，滑动变阻器两端电压与通过它的电流关系U～I图像应为图乙中的虚线（选填“①”、“①”或“①”），小灯泡的额定功率为W，可确定实验中所使用的滑动变阻器的最大阻值不小于Ω；（5）小明为了测出小灯泡的额定功率，他利用如图丁所示的电阻箱和滑动变阻器设计测量电路，但在实际操作时将开关S2拨到位置1时，无法调到额定电压，从而无法测出额定功率，其原因是。

小灯泡电功率中考实验专题及答案

小灯泡电功率中考实验专题及答案小灯泡电功率中考实验专题一．实验探究题1．在测量小灯泡的电功率时，小明组正确连接如图甲所示的电路；闭合开关后，发现无论怎样调节滑动变阻器，两电表指针始终处于如图乙所示位置，排除故障后，闭合开关，从变阻器接入电路阻值最大时开始记录数据，得到小灯泡U﹣I 图象如图丙所示。

请你解答：1）请用笔画线代替导线将小明组的电路连接完整，要求向右移动滑片时灯泡变亮；（2）小明组发生的故障可能是：接线柱间（选填图甲中的数字编号）出现了（选填“短路”或“断路”）；3）此实验的原理是，XXX组所测小灯泡的额定功率是W。

2．XXX同学用如图甲所示的实验电路来测定“小灯泡的额定电功率”，所用电源电压为4.5V。

第1页（共8页）小灯泡额定电压为 2.5V，电阻约为10Ω，滑动变阻器规格为“20Ω0.5A”。

（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。

2）XXX检查电路无误后，闭合开关。

发现灯胆不亮，电流表几乎无示数，电压表有示数，接近电源电压，移动滑片。

实验征象没有产生变化，则招致这种征象大概的原因是。

3）排除故障后，XXX移动滑片P到某一点时，电压表示数（XXX所示）为V，若他想丈量小灯胆的额定功率，应将图甲中滑片P向端（选填“A”或“B”）移动，使电压表的示数为2.5V。

4）XXX移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是W。

5）在不改变甲图连接方式情况下，XXX又用定值电阻替换小灯泡，来探究流过导体的电流与电阻的关系。

实验中，XXX控制电阻两端的电压为2V不变，为了多次完成实验，定值电阻阻值必须在范围内。

3．XXX同学为了探究小灯泡亮度与实际功率的关系，设计了如图甲所示的实验电路，小灯第2页（共8页）泡标有“2.5V”的字样。

1）图甲是XXX连接的实验电路，同组的XXX同学发现图中有一根导线连接错误，请你在这根导线上打“×”，并在图中矫正。

初三九年级物理物理中考电学实验(Word版含解析)答案

初三九年级物理物理中考电学实验(Word 版含解析)答案一、电压电阻中考物理电学实验1．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。

（1）在连接电路时，开关应_____；（2）检查电路无误后，闭合开关，三灯L 1、L 2、L 3均发光，接着她将电流表连入a 、b 、c 、d 四处，测得下表中的实验数据，其中错误的一处是_____________，更正后，由表中的实验数据可得结论：_________。

（3）小敏仅用这一次实验测量的数据得到结论，你认为合适吗？__________，理由是_______。

测量处a b c d 电流/A 0.2 0.2 0.2 1.0解析：断开 d 处的电流串联电路中各处的电流都相等不合适实验次数太少，结论有偶然性【解析】【详解】（1）在连接电路时，为保护电路，开关应断开；（2）串联电路中各处的电流都相等，d 处的电流与其它各处的电流不相等，故是错误的，可能是选用电流表小量程却按大量程读数了，根据电流表大小量程之比为5：1，d 处的电流应为 1.0A 2150.A ＝，故更正后，由表中的实验数据可得结论：串联电路中各处的电流都相等。

（3）不合适，小敏仅用这一次实验测量的数据得到结论，实验次数太少，结论有偶然性。

2．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V ．（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A ，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮．其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R 0可提供的情况下，下列电路中不能测出小灯泡电阻的是_______．解析：2 12.5 滑动变阻器接入电路的阻值太大或电源电压太低 D【解析】【分析】【详解】（1）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用0~0.6A 量程，分度值为0.02A ，此时电流表的示数为0.2A ，由欧姆定律，小灯泡的电阻为：2.5V 12.50.2AU R I ===Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，说明电路是连通的，小灯泡不亮，可能原因是滑动变阻器接入电路的阻值太大或电源电压太低，灯泡实际功率太小所致；（3）A ．由电路图可知，S 断开时，两电阻串联，电压表测待测电阻的电压U x ；S 闭合时，R 0短路，电压表测电源电压U ，根据串联电路电压的规律，可得出S 断开时定值电阻的电压U 0=U –U x ，由欧姆定律可求电路中的电流0x U U I R -=，从而得出待测电阻的大小 00x x x U U R R I U U ==-，故A 不符合题意． B ．S 断开时，电流表测通过定值电阻的电流I 0，由欧姆定律可求出电源电压U=I 0R 0； S 闭合时，电流表测并联电路干路的电流I ，根据并联电路各支路互不影响，两电阻并联时，通过定值电阻的电流大小不变，故根据并联电路电流的规律可知，通过待则电阻的电流I x =I-I 0，由欧姆定律可求待测电阻大小000x x I R U R I I I ==-，故B 不符合题意． C ．S 断开时，两电阻串联，电流表测电路中的电流I ，根据电阻的串联和欧姆定律可得电源电压的表达式U =（R x +R 0）I ；S 闭合时，为R 0的简单电路，电流表测通过R 0的电流I 0，由欧姆定律可得电源电压的表达式U =I 0R 0，根据电源电压不变，则（R x +R 0）I =I 0R 0，可求待测电阻大小为 00(x I I R R I-=），故C 不符合题意． D ．无论开关断开与闭合，电压表都测电源电压，故不能测量待测电阻的大小．故答案为D ．3．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：① 食盐水溶液的导电性能与溶液的浓度有关② 食盐水溶液的导电性能与溶液的质量有关③ 食盐水溶液的导电性能与溶液中两点间的距离有关为了验证猜想，他们设计了如图所示的装置，将电路中的a 、b 两金属片分别插入如图甲、乙、丙、丁溶液中所示的位置（金属片a 、b 每次插入溶液中的深度都相同）进行探究：（1）本实验电路中接入电阻R 0的目的是_____________________________；（2）食盐水溶液的导电性能可以由__________________________来判断；（3）将金属片a 、b 分别插入如图甲、乙所示位置可探究猜想_______（选填序号），为了探究猜想② 应将金属片a 、b 分别插入_________ 两图所示位置；（4）将金属片a 、b 分别插入如图乙、丁所示位置，若I 乙 ≠ I 丁，由此可得到的结论是：________ ；解析：保护电路电流表示数的大小（或电流大小） ① 甲、丙食盐水溶液的导电性能与溶液中两点间的距离有关【解析】【分析】【详解】（1）本实验电路中接入电阻R 0的目的是保护电路，防止电路中电流过大烧坏电流表或者导线；（2）导电性能越好，电路中的电流就越大，所以可以用电流表示数的大小来判断食盐水溶液的导电性能；（3）由图可知甲、乙两个溶液密度明显不一样，所以将金属片a 、b 分别插入甲、乙所示位置时，可以探究猜想：①食盐水溶液的导电性能与溶液的浓度有关；为了探究猜想②，需保证两溶液的浓度一样，溶液中两点间的距离一样，只有溶液的质量不一样，所以应将金属片a 、b 分别插入甲、丙两图所示位置；（4）图乙、丁只有溶液中两点间的距离不一样，所以得到的结论是食盐水溶液的导电性能与溶液中两点间的距离有关．【点睛】本题考查导体导电性的实验探究，利用的方法是控制变量法．4．如图是小明探究串联电路电流特点的实验电路图：（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是________A．通过灯泡L1的电流比L2中的电流小 B．L1灯泡的灯丝断了C．L1灯座处可能短路了 D．L1灯泡靠近电源正极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．实验序号电流表的位置A B C1电流I/A0.30.30.32电流I/A0.40.40.43电流I/A0.20.20.2（4）他获得三组不同电流值的方法是：________（5）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________ 乙：________解析：（1）不相同；（2）连接电路时开关没有断开、C ；（3串联电路中电流处处相等；（4）换了不同规格的小灯泡或改变电源电压；（5）甲、电流表的正负接线柱接反了；乙、电流表的量程选取得太大了【解析】试题分析：（1）为了得到普遍规律，应选择两个小灯泡的规格应该是不同的。

中考物理复习能力训练10-电功率测量实验(有答案)

2022年中考物理复习九年级物理能力训练10电功率测量实验1、在测量小灯泡的电功率时，电源电压为3V，小灯泡上标有“2.5V”字样。

（1）在如图甲所示的电路中，闭合开关移动滑片，发现小灯泡不亮，电流表无示数，电压表有示数，原因是，经分析有一根导线链接错误，请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路。

（2）电路连接正确后，从滑动变阻器接入电路的最大阻值开始记录数据，得到小灯泡的I-U图像如图乙所示，则小灯泡的额定功率是 W。

由图可知，小灯泡的实际功率随实际电压的增大而，滑动变阻器的规格应选择。

A. 10Ω 1AB. 15Ω 1AC. 25Ω 1AD. 30Ω 1A（3）有同学认为利用该电路还可以探究出导体中电流和导体两端电压成正比，你认为这种说法（选填“合理”或“不合理”），理由是。

2、在“测量小灯泡的电功率”的实验中，电源电压为3V，小灯泡的额定电压为2.5V。

（1）图中的导线a应与电压表的接线柱相连。

（2）闭合开关前应将滑动变阻器的阻值调至最大，目的是为了。

（3）实验数据如表所示，小灯泡的额定功率是W。

实验次数 1 2 3电压/V 2.2 2.5 2.8电流/A 0.28 0.30 0.32电功率/W 0.62 0.90（4）利用该电路无法完成“探究电流与电压的关系”实验，理由是。

3、物理兴趣小组的同学们在实验室发现了三种规格不同的小灯泡，上面分别标有“4V 0.5A”，“6V 0.6A”，“8V 0.4A”的字样。

同学们想探究这三种灯泡正常发光时的亮度跟什么因素有关，经过讨论后他们提出了三种猜想：①灯泡上标有的电压越大，灯泡就越亮；②灯泡上标有的电流越大，灯泡就越亮；③灯泡消耗的功率越大，灯泡就越亮为了验证上述猜想，同学们设计出了实验的电路图，如图甲所示。

于是他们找来了实验所需的器材，并动手连接电路。

（1）对照电路图用笔画线代替导线，将图乙的实验电路连接完整（电表量程的选择要符合实验的要求）。

九年级物理——测量电功率总结归纳练习(含答案)

（2）实验中需对小灯泡的电功率至少进行三次测量，但不能根据三次测量的数据计算出小灯泡的平均电功率，因为本次试验中多次测量的目的不是为了减少误差，而是为了测量在不同电压下小灯泡的实际功率。

【典型例题】类型一、基础知识1、电炉中的电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（）A．通电导线的电流小于通过电阻丝的电流B．导线的绝缘皮隔热C．导线散热比电阻丝快D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少【思路点拨】电炉丝和导线串联，通过的电流和通电时间相同，根据焦耳定律Q=I2Rt可知，电阻越大电流产生的热量越多，据此分析判断。

【答案】D【解析】电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；因为Q=I2Rt，R电炉丝＞R导线，所以产生的热量：Q电炉丝＞Q导线，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故D正确，B、C错。

故选D。

类型二、知识运用2、电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能。

若一台玩具电动机接在6V的电源两端，使其正常转动时，通过电动机中的电流为0.3A；短暂地卡住电动机转动轴，使其不能转动，通过电动机中的电流为3A。

则这台电动机线圈的电阻为_____Ω，正常转动时的效率是________________。

【思路点拨】当电动机正常转动时，消耗的电能（总功）转化为机械能（有用功）和内能（额外功），转化的内能可用焦耳定律Q=I2Rt来计算，此时的电动机电流、电压、电阻关系不适用欧姆定律。

当电动机被卡住时，消耗的电能就全部转化为内能，此时的电动机电流、电压、电阻关系适用于欧姆定律。

【答案与解析】一．选择题（共2小题）1．如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（）A．变阻器R短路B．变阻器R断路C．灯L短路D．灯L断路【分析】由图可知，灯泡和滑动变阻器串联；当闭合开关时，小灯泡不发光，电流表无示数，说明电路是断路；根据电压表的示数判定电路故障的原因。

中考物理《电学》实验题专项练习题(含答案)

中考物理《电学》实验题专项练习题（含答案）1．在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω 1A”。

（1）正确连接电路，移动滑动变阻器的滑片到某一位置，读出小灯泡电压，电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑片适当向______（填“左”或“右”）滑动；（2）图丙是小灯泡的电流随电压变化关系的图象，可知小灯泡的额定功率为______W；（3）测量小灯泡的电功率______（填“需要”或“不需要”）多次测量求平均值，原因是______。

（4）在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小ΔR1，相应的小灯泡的阻值变化ΔR2，则ΔR1______ΔR2（填“＞”、“＝”或“＜”）；（5）实验结束后，某同学设计了如图所示的电路来测定额定电压为3V的小灯泡的额定功率。

已知电源电压为9V，定值电阻R的阻值为10Ω。

请帮助他完成以下实验步骤：①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表的示数为______V时，小灯泡正常发光；②______，开关S、S2闭合，S1断开，此时电压表的示数为4V；再将滑动变阻器的滑片移至左端，此时电压表示数为7V；③小灯泡的额定功率P额＝______W。

2．小亮用如图甲所示电路测额定电压为2.5V的小灯泡灯丝的电阻，请回答问题：（1）画出对应的电路图______；（2）电路连接好后，闭合开关前，变阻器的滑片要移到______端（选填“A”或“B”），这样做的目的是______；（3）闭合开关后，移动滑片，电压表的示数如图乙所示，电压表的示数是______V，若此时电流表的示数是0.8A，这种情况下灯丝的电阻是______Ω；（4）在第（3）题的基础上，若要使灯泡正常发光，应将滑动变阻器的滑片P向______端移动。

（选填“A”或“B”）。

3．按要求完成填空。

（1）甲图中抽去玻璃板后，两瓶中的气体逐渐混合，说明_____；（2）乙图中，快速下乐活塞，硝化棉燃烧起来，是用_____的方法改变空气的内能；（3）如图丙是探究“并联电路电流特点”的实验电路图，在连接电路时，电流表应_____（选填“串”或“并”）联在被测电路中。

初三九年级物理中考电学实验汇编经典和答案解析(1)

初三九年级物理中考电学实验汇编经典和答案解析(1)一、中考物理电学实验1．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．2．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

测量过程中，电流表出现图3中的实验现象说明_________；(2)该同学表格设计中存在的不足之处是∶_____________；(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论∶并联电路干路中的电流等于_______________；(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b 、c 、d 中的电流大小分别为0.3A 、0.6A 、0.2A ，则a 中的电流大小为__________A 。

初三物理测量小灯泡的电功率试题答案及解析

初三物理测量小灯泡的电功率试题答案及解析1.在“测量小灯泡的电功率”实验中，同学们用电压表、电流表、开关、电压为4.5V的电源、额定电压为3.8V的小灯泡和标有“20Ω 1.5A”的滑动变阻器，设计了如图甲所示的电路图(小灯泡的灯丝电阻约为10Ω）。

（1）请你按图甲的电路图，在图乙的实物电路中，用笔画线代替导线，将电流表正确连入电路（连线不得交叉）。

（2）若电流表正确接入图乙电路，闭合开关前，某同学发现电路有一处错误，这个错误是。

改正错误后，闭合开关，将变阻器滑片向右移动时，电流表示数变大，则变阻器接入电路的接线柱是（选填“AD”或“BC”）。

（3）测量过程中，当电压表的示数为 V时，小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率为 W。

（4）实验过程中，若将电压表和电流表互换位置，闭合开关后，小灯泡（选填“亮”或“不亮”），这时电压表的示数约为 V。

（5）另一组同学按图甲电路图连接好最后一根导线时，灯泡立即发出明亮耀眼的光并很快熄灭，检查后发现电路连接正确，请你找出实验中两个操作不当之处：①；②。

【答案】（1）答案如图所示：（2）滑动变阻器都接下接线柱（答案合理即可） BC（3）3.8 1.52（4）不亮 4.5（5）①连接电路时开关没有断开②滑动变阻器没有调到阻值最大处【解析】（1）灯泡的额定电流大约为：I=U/R=3.8V/10Ω=0.38A；将灯泡、电流表以及开关串联连接，电流表用小量程，答案如图：（2）滑动变阻器需按一上一下的原则接线，因此滑动变阻器接线错误，即滑动变阻器将下面两个接线柱接入了电路；闭合开关，将变阻器滑片向右移动时，电流表示数变大，说明滑动变阻器接入电路的阻值变小，即滑动变阻器的B一定接入，所以将滑动变阻器接入电路的接线柱是BC或BD；（3）小灯泡的额定电压为3.8V，所以当电压表的示数为3.8V时，小灯泡正常发光；电流表量程为0～0.6A，分度值为0.02A，图中示数为0.4A，则灯泡的额定功率：P=UI=3.8V×0.4A=1.52W；（4）电压表和电流表位置互换，电压表串联接入电路，电路断路，电路中没有电流流过，灯泡不发光；由于电压表的正负接线柱与电源两极相连，所以电压表示数为4.5V；（5）连接好最后一根导线，灯泡立即发光，说明在连接电路过程中开关没有断开；发出明亮耀眼的光并很快熄灭，说明电路中的电流太大了，把灯丝烧断了，这是由于滑动变阻器的滑片没有移到最大阻值处造成的．【考点】测量小灯泡的电功率实验2.如图所示，小明在进行“测量小灯泡电功率”的实验，他已连接了部分电路，已知电源电压为3V，小灯泡的额定电压为2.5V．（1）请用笔画线代替导线，将图示电路连接完整；（2）连接好电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电流表有示数，电压表示数为零，则出现故障的原因可能是．（3）故障排除后，小明通过实验测得如下数据，分析数据可知灯泡的额定功率是 W．（4）小明想通过实验来比较灯泡“实际电压是额定电压一半时的电功率P1”和“实际电流是额定电流一半时的电功率P2”的大小，但小明的同学没有通过实验也比较出了它们的大小，P1应 P2（选填“大于”、“小于”或“等于”）．【答案】（1）如图所示（2）灯泡短路；（3）0.5；（4）大于【解析】（1）滑动变阻器已接入下面的接线柱，再接入上面一个接线柱；（2）电流表有示数，说明电路通路，灯泡不亮，电压表无示数，说明灯泡短路，电压表测导线电压，示数为0。

2023年中考物理分项复习—测量小灯泡的电功率附答案

2023年中考物理分项复习—测量小灯泡的电功率附答案1.如图所示，甲同学在做“测量小灯泡的电功率”实验。

实验器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、开关各一个，规格分别为R1（10Ω 1A）和R2（30Ω 0.5A）的滑动变阻器各一个，导线若干。

（1）连接电路时，滑动变阻器应选（选填“R1”或“R2”）。

（2）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是。

（3）排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向端移动（选填“A”或“B”）。

通过实验绘制出小灯泡的U﹣I图象，如图乙所示，小灯泡的额定功率为W。

（4）乙同学设计了如图丙所示电路，来测量另一只小灯泡的额定功率（已知灯泡的额定电压为U额），R0阻值已知。

①断开开关S3，闭合开关S1、S2，调节滑动变阻器滑片P，使得电流表示数为（用字母表示），此时灯泡正常发光；②保持滑动变阻器滑片P位置不变，断开开关S2，闭合开关S1、S3，记下电流表的读数为I；③小灯泡额定功率的表达式P额＝（用字母U额、I、R0表示）。

2.在“测定小灯泡功率”的实验中，提供的器材有：“3.8V？A”的小灯泡、“10Ω 1A”的滑动变阻器、四节新干电池等。

（l）连接电路时开关应。

（2）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大。

（3）闭合开关，发现灯泡不亮，两电表均无示数，为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是。

（4）排除故障后继续实验，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片P向端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是W。

中考物理总复习《测量电功率》专项练习题(附参考答案)

中考物理总复习《测量电功率》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________1．小周利用如图甲所示电路，测量标有“2.5V”字样的灯泡L正常发光时的电阻和电功率。

请按要求完成下列问题：（1）请用笔画线代替导线，将图甲所示的实物图连接完整___________；（2）连接电路后，闭合开关S，发现灯泡不亮，电压表有示数且接近电源电压，电流表示数为零，产生这种现象的原因可能是：___________；（3）排除故障后进行实验，闭合开关S，发现电压表的示数为0.5V，为使灯泡L两端电压达到额定电压，应向_______端（选填“A”或“B”）移动滑动变阻器的滑片P，直到观察到电压表示数为2.5V。

此时，电流表示数如图乙所示，电流表示数为______A，则灯泡L正常发光时的电阻为______Ω，电功率为_____W。

2．物理实验小组连接了如图甲所示的电路，做“测量小灯泡的电功率”实验。

可供选择的器材有：电源（可选电压为4.5V、6V），规格为“20Ω 2A”的滑动变阻器一个，小灯泡（额定电压为2.5V，额定功率小于0.75W）一个，电压表、电流表各一个，开关、导线若干。

（1）甲图连接的电路有一处错误，请把接错的那一根导线找出来打“×”，用笔画线代替导线画出正确的连接（只改接一根导线）；_______（2）正确连接电路后，当变阻器的滑片P在中点时小灯泡正常发光。

该实验所用的电源电压为_____V，小灯泡的额定功率为______W；（3）变阻器的滑片P移至某处时，电流表示数为0.18A，电压表示数如图乙所示为____V，此时小灯泡的电阻为_____Ω；（4）该实验小组的同学又设计了如图丙所示的电路，利用阻值为R0的定值电阻和电压表V1、V2等器材，测量额定电压为U额的小灯泡L的额定功率，经检查无误后进行实验。

请你帮助他们将实验过程补充完整：①闭合开关，移动滑动变阻器的滑片P，使电压表_______（选填“V1”或“V2”）的示数为U额，同时读出另一个电压表的示数，记为U；②用已知物理量和测量量的符号表示出小灯泡额定功率P额_________。

中考物理实验题复习——电功率的测量（有答案word版）

2021年中考实验题复习——电功率的测量1、图甲所示是 “测小灯泡额定电功率”的电路，其中电源电压恒为6V ，小灯泡额定电压为2.5V 、电阻约为10Ω，滑动变阻器有 “10Ω 2A ”和“50Ω 1A ”两种规格可供选择。

（1）本实验选择的是规格的滑动变阻器。

（2）请用笔画线代替导线将图甲的实验电路连接完整。

（3）当滑动变阻器的滑片P 移到某一位置时，观察到电压表示数为 V （如图乙），为了测出小灯泡的额定功率，接下来的操作是。

（4）测量小电灯额定功率，移动变阻滑的滑片P ，眼睛应先注视表的示数，然后读出另一电表示数，当小电灯正常发光时，电流表的示数如图丙所示，则小电灯的额定功率为 W 。

（5）同组的小红认为该电路还可以用来研究电流与电压之间的关系，你认为（选填“可以”或“不可以”），理由是。

2、如图甲是小莉用电压表和电流表测定2.5V 灯泡的额定功率的电路。

（1）闭合开关前，滑动变阻器的滑片应置于端(填“左”或“右”)。

（2）闭合开关后，小灯泡发光，但电压表示数为0。

经检查，图中a 、b 、c 三根导线中有一根断了，则该导线是。

（填写字母）（3）排除故障后测量灯泡额定功率：闭合开关，缓慢移动滑片，灯泡亮度逐渐，直至时停止移动滑片，此时电流表的示数如图乙所示，则灯泡的额定功率是 W ，若此时将小灯泡换成“2.5V 0.6W ”的另一小灯泡，那么该小灯泡的实际功率 0.6W （选填“>”、“ <”或“=”）。

（4）若没有电流表，小莉想利用一个电压表和一个电阻箱测量小灯泡的额定功率。

她选择了满足实验要求的实验器材，并按照图丙所示的电路图连接好实物。

以下是她设计的实验方案，请将它补充完整：①只闭合开关，移动变阻器的滑片P ，使电压表示数为2.5V ；②下一步操作是：，当电压表示数为2.5V 时，读出电阻箱连入电路的阻值R 0； ③利用上述测量出的物理量及已知量，写出小灯泡额定功率的表达式是：P = 。
