电压和电流互感器原理及结构
互感器原理及结构

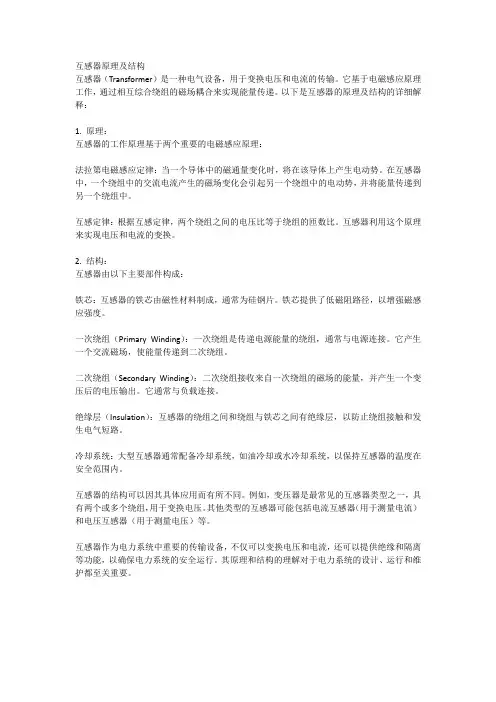

互感器原理及结构互感器（Transformer）是一种电气设备，用于变换电压和电流的传输。
它基于电磁感应原理工作，通过相互综合绕组的磁场耦合来实现能量传递。
以下是互感器的原理及结构的详细解释：1. 原理：互感器的工作原理基于两个重要的电磁感应原理：法拉第电磁感应定律：当一个导体中的磁通量变化时，将在该导体上产生电动势。
在互感器中，一个绕组中的交流电流产生的磁场变化会引起另一个绕组中的电动势，并将能量传递到另一个绕组中。
互感定律：根据互感定律，两个绕组之间的电压比等于绕组的匝数比。
互感器利用这个原理来实现电压和电流的变换。
2. 结构：互感器由以下主要部件构成：铁芯：互感器的铁芯由磁性材料制成，通常为硅钢片。
铁芯提供了低磁阻路径，以增强磁感应强度。
一次绕组（Primary Winding）：一次绕组是传递电源能量的绕组，通常与电源连接。
它产生一个交流磁场，使能量传递到二次绕组。
二次绕组（Secondary Winding）：二次绕组接收来自一次绕组的磁场的能量，并产生一个变压后的电压输出。
它通常与负载连接。
绝缘层（Insulation）：互感器的绕组之间和绕组与铁芯之间有绝缘层，以防止绕组接触和发生电气短路。
冷却系统：大型互感器通常配备冷却系统，如油冷却或水冷却系统，以保持互感器的温度在安全范围内。
互感器的结构可以因其具体应用而有所不同。
例如，变压器是最常见的互感器类型之一，具有两个或多个绕组，用于变换电压。
其他类型的互感器可能包括电流互感器（用于测量电流）和电压互感器（用于测量电压）等。
互感器作为电力系统中重要的传输设备，不仅可以变换电压和电流，还可以提供绝缘和隔离等功能，以确保电力系统的安全运行。
其原理和结构的理解对于电力系统的设计、运行和维护都至关重要。
电流型电压互感器原理

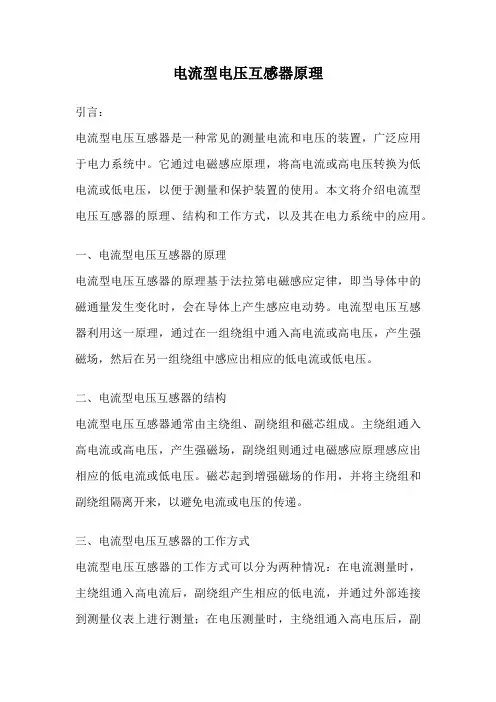

电流型电压互感器原理引言：电流型电压互感器是一种常见的测量电流和电压的装置，广泛应用于电力系统中。
它通过电磁感应原理，将高电流或高电压转换为低电流或低电压，以便于测量和保护装置的使用。
本文将介绍电流型电压互感器的原理、结构和工作方式，以及其在电力系统中的应用。
一、电流型电压互感器的原理电流型电压互感器的原理基于法拉第电磁感应定律，即当导体中的磁通量发生变化时，会在导体上产生感应电动势。
电流型电压互感器利用这一原理，通过在一组绕组中通入高电流或高电压，产生强磁场，然后在另一组绕组中感应出相应的低电流或低电压。
二、电流型电压互感器的结构电流型电压互感器通常由主绕组、副绕组和磁芯组成。
主绕组通入高电流或高电压，产生强磁场，副绕组则通过电磁感应原理感应出相应的低电流或低电压。
磁芯起到增强磁场的作用，并将主绕组和副绕组隔离开来，以避免电流或电压的传递。
三、电流型电压互感器的工作方式电流型电压互感器的工作方式可以分为两种情况：在电流测量时，主绕组通入高电流后，副绕组产生相应的低电流，并通过外部连接到测量仪表上进行测量；在电压测量时，主绕组通入高电压后，副绕组产生相应的低电压，通过外部连接到测量仪表上进行测量。
四、电流型电压互感器在电力系统中的应用电流型电压互感器在电力系统中广泛应用于测量和保护装置中。
在电流测量方面，电流型电压互感器可以将高电流转换为低电流，以便于测量仪表的使用。
在电压测量方面，电流型电压互感器可以将高电压转换为低电压，以便于测量仪表的使用。
此外，电流型电压互感器还可以用于保护装置中，监测电流或电压的异常情况，并及时采取保护措施。
结论：电流型电压互感器是一种常见的测量电流和电压的装置，通过电磁感应原理将高电流或高电压转换为低电流或低电压，以便于测量和保护装置的使用。
它在电力系统中起着重要的作用，广泛应用于测量和保护装置中。
通过了解电流型电压互感器的原理、结构和工作方式，我们可以更好地理解其在电力系统中的应用，提高电力系统的安全性和可靠性。
电压互感器、电流互感器的结构原理及作用
电流互感器和电压互感器的结构原理及作用电流互感器（Current transformer 简称CT）电气符号：TA电流互感器的原理：电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。
电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。
电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。
如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。
电流互感器的结构：电流互感器是由闭合的铁心和绕组组成。
它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
电流互感器的作用：电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。
在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。
为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。
电流互感器就起到电流变换和电气隔离作用。
需掌握电流互感器的相关知识：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。
为了保证准确度误差不超过规定值电流互感器 - 使用注意事项电流互感器运行时，副边不允许开路。
因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。
因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。
电流互感器运行时，副边不允许开路。
互感器的结构和工作原理
互感器的结构和工作原理电力系统要安全经济运行，必须装设一些测量仪表，以测量电路中各种电气量，如电压、电流、功率、电能等。
我们经常还会遇到测量要求较高电压和较大电流的各种电气量。
为了更方便更正确地获得这种被测量的数值，必须使用互感器。
互感器的主要作用有：（1）将高电压变为低电压（100V），大电流变为小电流（5A）。
（2）使测量二次回路与一次回路高压和大电流实施电气隔离，以保证测量工作人员和仪表设备的安全。
（3）采用互感器后可使仪表制造标准化，而不用按被测量电压高低和电流大小来设计仪表。
（4）取出零序电流、电压分量供反应接地故障的继电保护装置使用。
第一节电流互感器的结构和工作原理一、电流互感器的主要技术数据（－）电流互感器分类目前，电流互感器的分类按不同情况划分如下：（1）电流互感器按用途可分为两类：一是测量电流、功率和电能用的测量用互感器；二是继电保护和自动控制用的保护控制用互感器。
（2）根据一次绕组匝数可分为单匝式和多匝式，如图4-1所示。
单匝式又分为贯穿型和母线型两种。
贯穿型互感器本身装有单根铜管或铜杆作为一次绕组；母线型互感器则本身未装一次绕组，而是在铁芯中留出一次绕组穿越的空隙，施工时以母线穿过空隙作为一次绕组。
通常油断路器和变压器套管上的装入式电流互感器就是一种专用母线型互感器。
（α）（b）（c）图4-1 电流互感器的结构原理（α）单匝式；（b）多匝式；（c）具有两个铁芯式（3）根据安装地点可分为户内式和户外式。
（4）根据绝缘方式可分为干式，浇注式，油浸式等。
干式用绝缘胶浸渍，适用于作为低压户内的电流互感器；浇注式用环氧树脂作绝缘，浇注成型；油浸式多为户外型。
（5）根据电流互感器工作原理可分为电磁式、光电式、磁光式、无线电式电流互感器。
（二）电流互感器的型号规定目前，国产电流互感器型号编排方法规定如下：产品型号均以汉语拼音字母表示，字母含义及排列顺序见表5-l 。
表4-1 电流互感器型号字母含义第一个字母 第二个字母 第三个字母 第四个字母 第五个字母 字母 含义字母 含义字母 含义字母 含义字母含义L电流 互感器A 穿墙式 C 瓷绝缘B 保护级 D 差动保护B 支持式 G 改进的 D 差动保护C 瓷箱式 J 树脂浇注 J 加大容量D 单匝式 K 塑料外壳 Q 加“强”式F 多匝式 L 电容式绝缘 Z 浇注绝缘J 接地保护 M 母线式 M 母线式 P 中频 Q 线圈式 S 速饱和 R 装入式 W 户外式 Y 低压的 Z 浇注绝缘Z支柱式（三）电流互感器的主要参数 1．额定电流变比额定电流变比是指一次额定电流与二次额定电流之比（有时简称电流比）。
互感器原理及结构

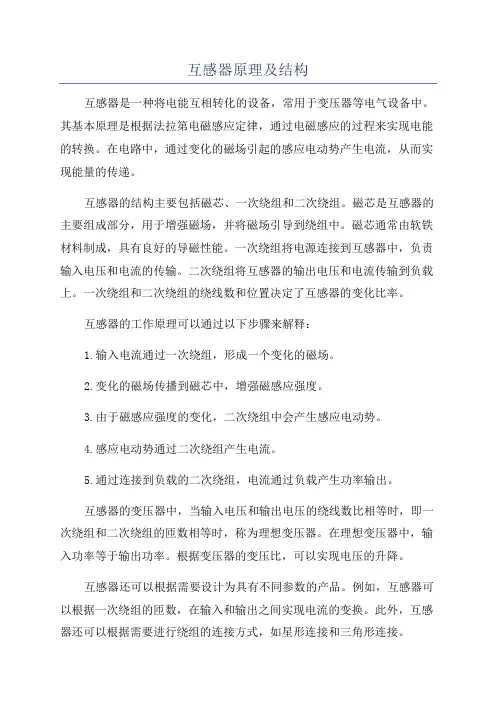

互感器原理及结构互感器是一种将电能互相转化的设备，常用于变压器等电气设备中。
其基本原理是根据法拉第电磁感应定律，通过电磁感应的过程来实现电能的转换。
在电路中，通过变化的磁场引起的感应电动势产生电流，从而实现能量的传递。
互感器的结构主要包括磁芯、一次绕组和二次绕组。
磁芯是互感器的主要组成部分，用于增强磁场，并将磁场引导到绕组中。
磁芯通常由软铁材料制成，具有良好的导磁性能。
一次绕组将电源连接到互感器中，负责输入电压和电流的传输。
二次绕组将互感器的输出电压和电流传输到负载上。
一次绕组和二次绕组的绕线数和位置决定了互感器的变化比率。
互感器的工作原理可以通过以下步骤来解释：1.输入电流通过一次绕组，形成一个变化的磁场。
2.变化的磁场传播到磁芯中，增强磁感应强度。
3.由于磁感应强度的变化，二次绕组中会产生感应电动势。
4.感应电动势通过二次绕组产生电流。
5.通过连接到负载的二次绕组，电流通过负载产生功率输出。
互感器的变压器中，当输入电压和输出电压的绕线数比相等时，即一次绕组和二次绕组的匝数相等时，称为理想变压器。
在理想变压器中，输入功率等于输出功率。
根据变压器的变压比，可以实现电压的升降。
互感器还可以根据需要设计为具有不同参数的产品。
例如，互感器可以根据一次绕组的匝数，在输入和输出之间实现电流的变换。
此外，互感器还可以根据需要进行绕组的连接方式，如星形连接和三角形连接。
互感器在电力系统中起着重要的作用。
通过变压器，电压可以从发电厂提高到传输和分配所需的电压等级，同时也能将电压降低到适合低压负载的水平。
互感器在电力变电站中广泛应用，确保电能的高效传输。
总之，互感器是一种根据电磁感应原理，通过磁场的变化将电能从一路传输到另一路的电器设备。
其结构包括磁芯、一次绕组和二次绕组。
互感器在电力系统中具有重要作用，可以实现电压的变换和电能的高效传输。
电流互感器-电压互感器结构原理和使用注意事项

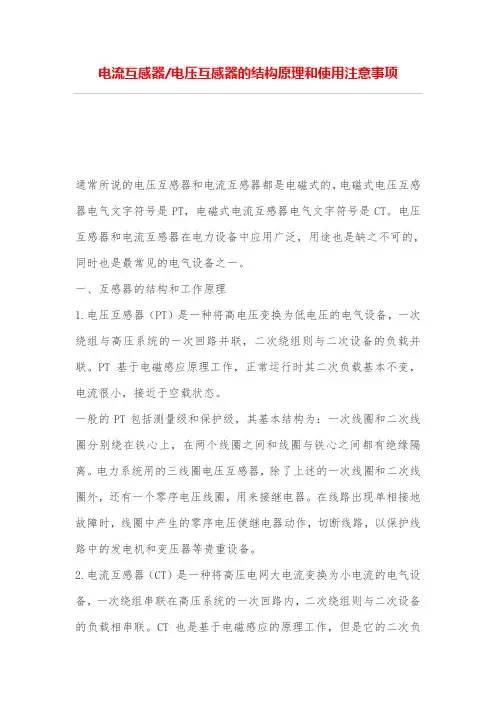

电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。
电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。
一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。
PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。
一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。
电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。
在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。
2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。
CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。
电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。
根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。
二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。
电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。
而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。
电压互感器、电流互感器原理
电压互感器、电流互感器原理电压互感器、电流互感器是电力系统中常用的测量装置，用于测量高电压和大电流。
本文将分别从电压互感器和电流互感器的原理进行介绍。
一、电压互感器原理电压互感器，简称VT，又称电压互感器、电压互感器、电压互感器等，是一种用于测量高压电缆和高压设备中电压的测量装置。
其工作原理基于互感器的原理，即利用磁感应现象。
电压互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。
一次绕组与高压设备并联连接，二次绕组与测量仪表相连。
当高压设备通电时，一次绕组中产生的磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电压成正比的电压。
这样，通过测量二次绕组中的电压，就可以得到高压设备中的电压值。
二、电流互感器原理电流互感器，简称CT，又称电流互感器、电流互感器等，是一种用于测量高电流的测量装置。
其工作原理也是基于互感器的原理。
电流互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。
一次绕组与高电流设备串联连接，二次绕组与测量仪表相连。
当高电流通过一次绕组时，会在铁芯中产生一个磁场，这个磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电流成正比的电流。
通过测量二次绕组中的电流，就可以得到高电流设备中的电流值。
三、电压互感器和电流互感器的特点1. 测量范围广：电压互感器和电流互感器能够测量较大范围内的电压和电流，适用于不同电力系统和设备的测量需求。
2. 高精度：电压互感器和电流互感器具有较高的测量精度，可以满足电力系统对精确测量的要求。
3. 绝缘性能好：电压互感器和电流互感器在设计和制造过程中，采用了一系列的绝缘措施，确保了其在高电压和大电流环境下的安全可靠性。
4. 动态性能好：电压互感器和电流互感器响应速度快，能够准确测量瞬态和稳态下的电压和电流。
四、电压互感器和电流互感器的应用电压互感器和电流互感器广泛应用于电力系统中的各种测量和保护装置中，如电能计量、保护继电器、故障录波器等。
电压互感器的原理及结构
电压互感器的原理及结构电压互感器的原理是基于磁场的感应定律。
当高压电路中有电流流过时，就会在电压互感器的一侧产生一个磁场。
该磁场会通过磁极心和磁芯传导到另一侧，在低压电路中产生感应电动势。
通过控制磁芯的材料、长度和截面积等参数，可以实现电压互感器的准确测量。
电压互感器通常由磁芯、一侧绕组和二侧绕组等部分组成。
磁芯起到导磁和集中磁力线的作用，通常由硅钢片或铁氧体材料制成，以减小磁场的磁阻和磁感应强度的损失。
一侧绕组位于高压电路一侧，它的匝数根据实际需求来决定，一般较小，以便减小电流和高压电路之间的相互影响。
二侧绕组位于低压电路一侧，根据实际需求决定其匝数，通常较大一些。
二侧绕组的主要功能是将高压电路的电压转变为低压电路的电压，以便进行测量和保护。
为了准确度和安全性考虑，电压互感器常常配备额定电压和绝缘等级。
额定电压是指电压互感器所能承受的最高电压，超过额定电压可能导致测量失真和设备损坏。
绝缘等级是指电压互感器绝缘材料的耐压水平，用于防止高压电路的电压泄漏到低压电路中。
电压互感器一般用于电力系统的电压测量和保护。
在电力系统中，电压互感器通常与电流互感器配合使用，形成电力测量和保护的基础。
通过测量电压互感器的输出信号，可以实时监测电力系统的电压状况，进行电力负荷分析和电能消耗评估。
此外，电压互感器还可以为电力系统的保护装置提供电压信号，用于判断电力系统是否存在过压或欠压等异常情况，并启动相应的保护功能。
综上所述，电压互感器的原理是基于磁场的感应定律，通过磁场的转换和绕组的设计，将高压电路的电压转变为低压电路的电压。
它主要由磁芯、一侧绕组和二侧绕组等部分组成，并配备额定电压和绝缘等级。
电压互感器在电力系统中起着重要的作用，能够实时测量电压并提供保护功能，确保电力系统的正常运行和安全性。
电流互感器和电压互感器
Z k1
I 1 I 2 I
Zk 2
U 2
图5-3 变比和联结组相同时两台 变压器并联时的简化等效电路
I1 / I N 1 Z k 2 / I N 1 Z k 2 I N 2 I 2 / I N 2 Z k1 / I N 2 Z k1I N 1
上式等号右边分子ቤተ መጻሕፍቲ ባይዱ分母除以额定电压
§5-2 变压器的理想并联条件
变压器并联运行的最理想情况
1）空载时并联的各变压器副边之间没有循环电流，这样，
空载时各变压器副原边的铜耗也较小。 2）负载后，各变压器所承担的负载电流按它们的额定容量 成比例分配，这样，并联变压器的装机容量能得到充分利 用。 3）负载后各变压器副边电流同相位。这样在总的负载电流 一定时各变压器所分担的电流最小；如果各变压器副边电 流一定时，则共同承担的总电流最大。
电压互感器
工作原理：图是电压互感器的原理图。原边直接接到被测高压电 路，副边接电压表或功率表的电压线圈。利用原、副边不同的匝 数比可将线路上的高电压变为低电压来测量。 测量精度：我国目前生产的电力 系统用电压互感器，按准确度分 为0.5，1.0和3.0等三级。电压 互感器有一定的额定容量。使用 时副边不宜接过多的仪表，以免 电流过大引起较大的漏抗压降。 而影响互感器的准确度。
功率小于变压器的额定容量，故与同容量的双绕组变压器相比，计 算容量小了，从而可节省材料、降低损耗，提高效率和缩小尺寸。 但自耦变压器的短路阻抗标么值较小，短路电流较大。 电流互感器和电压互感器的工作原理与变压器相同，使用时应注 意将它们接地，并注意电流互感器在原边接电源时，副边绝对不能 开路；电压互感器在原边接电源时，副边绝对不能短路。
~ U1
电压互感器（pt）和电流互感器（ct）区别原理
电压互感器（pt）和电流互感器（ct）区别原理
电压互感器（pt）和电流互感器（ct）在原理上是⼀样的，它们都是利⽤了电磁转换的原理，不同的是磁路不同，其中电压互感器的⼀次和⼆次流过的磁通是相同的，两侧的电势合匝数成正⽐，所以根据这个原理制作的电压互感器可以测量电压，电压互感器是并在要测的电压上，⼆次就可以感应出相应的电压，电压⽐和匝数⽐倒数；⽽电流互感器是让待测电流流过互感器的线圈内部，从⽽在⼆次产⽣相应电流，⼀次电流*⼀次匝数=⼆次电流*⼆次匝数，根据磁通可以分析出电压互感器不能短路，短路回产⽣过流，电流互感器不能开路，开路会产⽣⾼压，电压互感器的等级有220kv/110v，110kv/110V，10kv/100v等各个电压等级，电流互感器有⼆次为1A和5A两⼤类，如100/5，100/1，200/1等多种型号。
