快热式家用电热水器设计 (修复的)

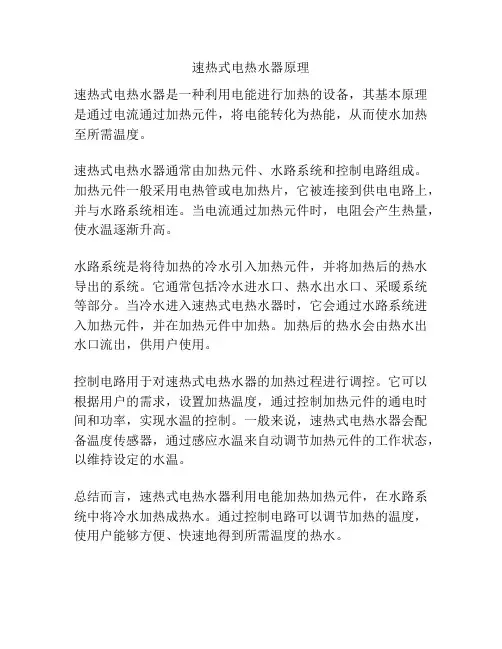

速热式电热水器原理
速热式电热水器原理
速热式电热水器是一种利用电能进行加热的设备，其基本原理是通过电流通过加热元件，将电能转化为热能，从而使水加热至所需温度。
速热式电热水器通常由加热元件、水路系统和控制电路组成。
加热元件一般采用电热管或电加热片，它被连接到供电电路上，并与水路系统相连。
当电流通过加热元件时，电阻会产生热量，使水温逐渐升高。
水路系统是将待加热的冷水引入加热元件，并将加热后的热水导出的系统。
它通常包括冷水进水口、热水出水口、采暖系统等部分。
当冷水进入速热式电热水器时，它会通过水路系统进入加热元件，并在加热元件中加热。
加热后的热水会由热水出水口流出，供用户使用。
控制电路用于对速热式电热水器的加热过程进行调控。
它可以根据用户的需求，设置加热温度，通过控制加热元件的通电时间和功率，实现水温的控制。
一般来说，速热式电热水器会配备温度传感器，通过感应水温来自动调节加热元件的工作状态，以维持设定的水温。
总结而言，速热式电热水器利用电能加热加热元件，在水路系统中将冷水加热成热水。
通过控制电路可以调节加热的温度，使用户能够方便、快速地得到所需温度的热水。
即热式电热水器不加热的维修方法
即热式电热水器不加热的维修方法
热式电热水器不加热的维修方法：
1.检查热水器的电源电压：先检查热水器的电源是否有断路，过负荷或接触不良等情况，确保热水器有完整的电源电压后才能正常使用；
2.检查热水器加热元件：检查热水器的加热元件，确认温度控制器、压力开关以及限流等部件是否正常；
3.检查热水器电路：根据配线图检查电路，确认接线是否正确、接触是否良好，重复检查是否存在热水器电器的热敏火花碰撞现象；
4.检查热水器的避雷器：热水器必须装有避雷器，查看避雷器主接线和支路接线是否完整，确保避雷器可以正常使用；
5.更换热水器热压开关：如果温度控制器、压力开关和限流无法正常工作，则需要更换新的热压开关；
6.检查热水器保温锅炉的水量：热水器的保温锅炉必须有足够的水才能导通电路，不足的水需要及时补充；
7.检查热水器的安全网关：热水器必须安装安全网关，检查安全网关滤网是否被堵塞，以及网关本身是否损坏；
8.检查热水器进水阀：检查热水器的进水阀是否干净，确保进水阀不受干扰正常工作；
9.其他问题：如果清洁及检查以上各项不能解决热水器不能加热问题，建议及时联系专业人士进行检查。

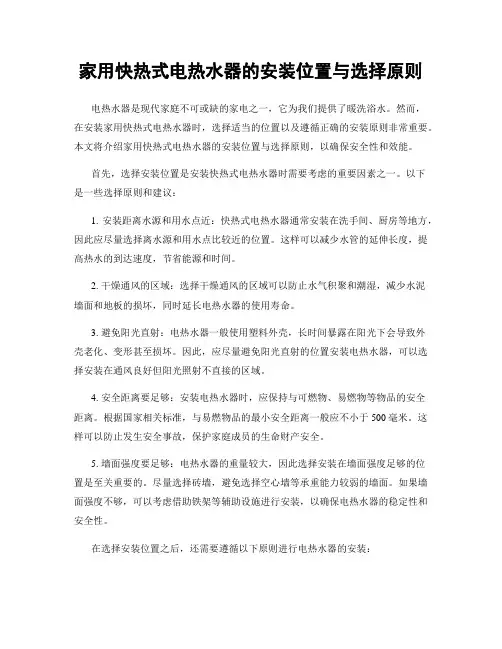

家用快热式电热水器的安装位置与选择原则
家用快热式电热水器的安装位置与选择原则电热水器是现代家庭不可或缺的家电之一，它为我们提供了暖洗浴水。
然而，在安装家用快热式电热水器时，选择适当的位置以及遵循正确的安装原则非常重要。
本文将介绍家用快热式电热水器的安装位置与选择原则，以确保安全性和效能。
首先，选择安装位置是安装快热式电热水器时需要考虑的重要因素之一。
以下是一些选择原则和建议：1. 安装距离水源和用水点近：快热式电热水器通常安装在洗手间、厨房等地方，因此应尽量选择离水源和用水点比较近的位置。
这样可以减少水管的延伸长度，提高热水的到达速度，节省能源和时间。
2. 干燥通风的区域：选择干燥通风的区域可以防止水气积聚和潮湿，减少水泥墙面和地板的损坏，同时延长电热水器的使用寿命。
3. 避免阳光直射：电热水器一般使用塑料外壳，长时间暴露在阳光下会导致外壳老化、变形甚至损坏。
因此，应尽量避免阳光直射的位置安装电热水器，可以选择安装在通风良好但阳光照射不直接的区域。
4. 安全距离要足够：安装电热水器时，应保持与可燃物、易燃物等物品的安全距离。
根据国家相关标准，与易燃物品的最小安全距离一般应不小于500毫米。
这样可以防止发生安全事故，保护家庭成员的生命财产安全。
5. 墙面强度要足够：电热水器的重量较大，因此选择安装在墙面强度足够的位置是至关重要的。
尽量选择砖墙，避免选择空心墙等承重能力较弱的墙面。
如果墙面强度不够，可以考虑借助铁架等辅助设施进行安装，以确保电热水器的稳定性和安全性。
在选择安装位置之后，还需要遵循以下原则进行电热水器的安装：1. 选购正规品牌产品：选择正规品牌的电热水器是确保质量和安全性的前提。
这些品牌通常具有严格的质量控制和售后服务，能够提供更好的用户体验和保障。
2. 正确认识电热水器的功率：功率是电热水器的一个重要参数，它会直接影响到供热效果和能源消耗。
在选择电热水器时，应根据家庭成员数量和热水使用频率合理选择功率大小。
一般来说，3千瓦的电热水器可以满足2-3人家庭的使用需求，6千瓦的电热水器适合4-6人家庭使用。
家用快热式电热水器与传统电热水器的对比分析
家用快热式电热水器与传统电热水器的对比分析引言电热水器作为家庭生活中不可或缺的设备，能够提供温暖和舒适的热水供应。
然而，在市场上存在许多不同类型的电热水器，其中包括家用快热式电热水器和传统电热水器。
这两种类型的电热水器在性能和使用方便性方面有所不同。
本文将对家用快热式电热水器和传统电热水器进行详细的对比分析，旨在帮助消费者选择适合自己需求的电热水器。
一、外观与结构的对比1. 家用快热式电热水器家用快热式电热水器通常采用紧凑的设计，外观简洁大方。
其结构主要由水箱、加热装置和控制系统组成。
水箱材料常见的有不锈钢和塑料材质，具有较好的耐腐蚀性和耐高温性。
2. 传统电热水器传统电热水器一般体积较大，外观较为笨重。
其结构主要由储水罐、加热管和控制系统组成。
储水罐材质通常为镀锌铁皮或不锈钢，对于短时间内反复加热，耐腐蚀性能较差。
二、加热方式的对比1. 家用快热式电热水器家用快热式电热水器采用的是即热式加热方式，通过电加热板或者加热线圈将进入水箱的冷水迅速加热至设定温度。
这种方式可以快速提供热水，用户只需等待短暂的时间即可使用。
2. 传统电热水器传统电热水器采用的是储水式加热方式，水在储水罐中被长时间加热至设定温度后供用户使用。
这种方式需要预先加热水罐中的水并保持温度，因此需要较长的时间才能供应热水。
三、加热效率的对比1. 家用快热式电热水器家用快热式电热水器的加热效率较高，几乎可以实现无延迟的热水供应。
其短暂加热时间使得用户可以快速获得所需的热水，无需长时间等待。
2. 传统电热水器传统电热水器的加热效率相对较低。
储水式加热方式需要提前加热水罐中的水，并且需要一段时间来达到设定温度。
因此，在第一次使用之前，用户可能需要等待一段时间才能获得热水。
四、节能性能的对比1. 家用快热式电热水器家用快热式电热水器具有较好的节能性能。
即热式加热方式可以在用户需要时立即加热水，避免了长时间保持高温的过程，从而减少了能源的浪费。
即热式电热水器内部结构图和说明.ppt
卫浴网
内部剖晰图
1
内部功能说明
• 1、手动温控器（干烧保护） 当电热水器发热体内部温度超过95℃（或发热体干烧）时，手动温控器自动切断电 源，只有机械按下Reset才能复位工作，使用更安全。 2、发热体 采用航天铝钛合金材料，双层式加热，绝不产生水垢，国内唯一能耐1850V高压的 发热体，水电100%隔离，安全可靠，98%热转换专利发热技术，更小、更快、更 省电，使用寿命达到五年以上。 3、工作状态显示器 大屏幕显示器，清楚的显示出各工作状态。 4、出水超温保护 当传感器感应到出水温度55℃时热水器停止工作，当出水温度低于50℃时热水器自 动恢复工作，使用更放心。
• 5、物理隔电墙 真正做到万无一失，即使没有接地线，漏电保护失灵，水中带电经过隔电墙后，也 能安全洗浴。 6、漏电保护 当漏电线圈感应到有漏电时，电热水器微电脑瞬间发出断路信号，通过继电器切断 电源，同时热水器也停止工作，使用更可靠。
2
7、自动变频控制、水温持久恒定 进口可控硅，先采用模糊计算，根据设定水温、基础水温、水流量等对发 热体智能变频控制，使得出水水温度迅速达到设定温度，并进行适量微调。 8、高性能微电脑芯片 每秒运算8×106次,进行高速运算，协调各部件正常工作，保证恒定出水温 度，并带有故障自检功能， 电热水器微电脑自动检测，若发现故障，显示屏立即显示故障代码，同时 蜂鸣器发出“D...D....”的响声，且微电脑马上指令继电器，切断电源停止工 作，维修人员可根据故障代码，及时处理故障。 9、12V安全控制电源 10、霍尔流量计 可以实现通水通电，断水断电，更重要的是实现低水压启动，使用更方便。
3
欢迎访问安拉贝尔即热式电热水器：
4
即热式电热水器温度控制电路设计和分析
脉 冲信号后进行输 出。三极管Ｑ 的输 出 ４
端 与 Ａ ８ Ｓ ２ 外 部 中断 Ｉ Ｔ 相 连 ， 负 Ｔ９ ５ 的 Ｎ１ 脉 冲 产 生 后 而 引起 单 片 机 中断 。
图 ２Ａ ５ ０ 度 检 测 电 路 Ｄ９温
框 图如 图１ 所示 。
２ 控制电路设计及原理分析 ． 电 路 主 要 由 温 度 检 测 、 Ａ Ｄ 模 转 ＋ Ｖ ＋ ０ 输 入 电 压 范 围 内 ， 电路 中 电流 与 交 流 电压 保 持 一 致 ，要 求 电 路 保 持 每 ／数 ４￣３Ｖ
换 、过 零 检 测 、加 热 控 制 及 键 盘 、 显示 每 变化 １ 则 温度变 化 １ ，电路设计 如 在 半 个 交 流 电 的 周 期 内输 出 一 个 触 发 脉 Ｋ
的转换、传输及其他 操作方面起着至 关 正 弦 交 流 电压 首 先 输 入 ，经 １０ 大 阻 值 ０Ｋ 重 要 的 作 用 ， 其 中Ａ Ｄ 模 转 换 器 的 型 电阻 Ｒ ５ 电 路 进 行 分 压 限 流 后 ，输 入 ／数 Ｉ对 号 选 择 是 确 保 准 确 在 数 字 位 流 中表 达 模 两 个 反 向相 接 的光 电耦 合 器 。 当 正 弦 交
拟 信 号 ，并 提 供 数 字 信 号 处 理 功 能 平 滑 流 输 入 电压 下 降至 Ｏ 左 右 时 ， 两 个 反 接 Ｖ
接 口的关键所在 。
的 光 电耦 合 器 其 中 一 个 的发 光 二 极 管 处
本 电路 采 用Ａ Ｃ ８ ４ 为 转 换 芯 片 ， Ｄ ００ 作 于 反 向截 止 状 态 ， 与 此 同时 与之 相 对 应 Ａ Ｃ ８ ４ 属 于 ８ Ｃ Ｍ 依 次 逼近 型 的Ａ Ｄ 的 三 极 管 基 极 偏 置 电阻 上 得 电位 处 于 高 Ｄ００是 位 ＯＳ ／ 电 位 状 态 ，使 之 处 于 导 通 状 态 ， 产 生 负
热水器维修手册
热水器维修手册热水器是我们日常生活中必不可少的家用电器，它为我们提供了温暖舒适的洗浴体验。
然而，由于长时间的使用或者其他原因，热水器可能会出现各种故障。
为了帮助用户更好地解决这些问题，下面将为您提供一份热水器维修手册，详细介绍了常见故障及其解决方法。
一、热水器无法启动1. 检查电源插头：确保热水器的电源插头已插牢，并且插座正常供电。
如有必要，可以尝试更换插座。
2. 检查保险丝：确认热水器所在的电路保险丝没有烧断，如有需要，更换保险丝。
3. 检查控制面板：有些热水器的控制面板上有显示屏，若显示屏上没有任何反应，可能是控制面板故障或电池电量不足，尝试更换电池或联系售后人员进行维修。
二、热水不热或水温不稳定1. 清洁喷头：热水器使用一段时间后，喷头可能会被水垢或杂质堵塞导致水温不稳定。
拆下喷头，用软毛刷轻轻刷洗，清除堵塞物。
2. 调节水温：热水器上通常有一个水温调节按钮或旋钮，根据需要调整水温，注意慢慢转动，以避免温度突然变化。
3. 检查电加热元件：电加热元件是热水器的核心部件之一，如果发现电加热元件烧坏，需要更换新的电加热元件。
三、热水器漏水1. 检查进水管连接处：确保进水管连接牢固，没有松动或生锈现象。
如有需要，可以重新固定进水管或更换新的进水管。
2. 检查排水管连接处：排水管的连接处也可能出现松动或老化，导致漏水。
检查排水管连接情况，并及时加固或更换排水管。
3. 检查阀门密封圈：热水器上的阀门密封圈容易老化或损坏，导致漏水。
检查阀门密封圈的状态，如有问题，更换新的密封圈。
四、热水器噪音大1. 检查进水管：进水管可能受到水压过大或水流速度过快的影响，导致噪音。
可以适当调低进水压力或更换管道缓解噪音问题。
2. 检查水泵：热水器中的水泵可能出现异物进入或损坏，引起噪音。
检查水泵状态，如有异常，更换新的水泵。
3. 检查燃气阀门：对于使用燃气的热水器，燃气阀门的异常工作也可能产生噪音。
检查燃气阀门是否正常工作，如有需要，联系专业人员进行维修或更换。
快热式电热水器标准发布，内容调整较大
2023/11准与认证42标STANDARD & CERTIFICATION第三，提高产品的质量，推动企业不断提升技术水平和能力；第四，为政府部门监督管理提供科学的依据。
标准名称、术语有调整，提出新的产品分类方式相比GB/T 26185-2010《快热式热水器》，快热式电热水器标准进行了较大的修订。
首先，标准名称从“快热式热水器”改为“快热式电热水器”，并修改了相应术语和定义。
发生这一改变，是因为在标准修订过程中，工作组成员一致认为，快热式热水器范围较大，从定义上来看包含快热式电热水器和燃气快速热水器，修改为快热式电热水器更为准确。
其次，为了与GB 4706.11《家用和类似用途电器的安全快热式热水器的特殊要求（报批稿）》在术语名词上保持一致，该标准在修订过程中将“封闭式热水器”改为了“密闭式热水器”，将“敞开式热水器”改为了“出口敞开式热水器”。
在现行标准GB/T 26185-2010《快热式热水器》制定时，行业对恒温产品的研究较少，产品尚处于起步阶段，市场占比较低。
经过十多年的发展，恒温快热式电热水器已经成为行业主流产品。
因此，快热式电热水器标准第三个修订重点是与恒温产品的相关内容——恒温热水器的定义增加了“通过自动调节”和“实现出水温度恒定”，明确了恒温热水器的调节方式和出水恒定的特性，全面准确地阐述了恒温热水器的定义。
经过20年的发展，快热式电热水器逐渐演变出多种结构及类型，以适用于不同场景。
为此，快热式电热水器标准新增了产品分类方式。
其中，按照结构形式不同，快热式电热水器可分为密闭式热水器、出口敞开式热水器；按照使用用途不同，可快热式电热水器标准发布，内容调整较大本刊记者 李曾婷快热式电热水器因体积小、随开随用、无内胆不需担心水垢问题等优点，拥有相对稳定的用户群体，在家用热水器行业稳定发展并占有一席之地，近几年更是呈现出较好的增长势头。
为进一步助力行业快速发展，GB/T 26185-2023《快热式电热水器》（以下简称快热式电热水器标准）已于2023年8月6日正式发布，并将于2024年3月1日起实施。
快热式电热水器 原理
快热式电热水器原理
快热式电热水器是一种通过电能加热水的设备。
它的工作原理主要包括以下几个步骤：
1. 供水系统：当水龙头打开时，冷水经过进水管道进入热水器。
热水器内部配备有流量开关，当水流通过热水器时，流量开关会自动启动加热系统。
2. 加热系统：快热式电热水器内部有一个独立的加热装置，通常是由电热管和温控系统组成。
电热管负责将电能转化为热能，温控系统则用于控制加热过程中的温度。
3. 温度控制：在热水器的控制面板上，用户可以设置所需的热水温度。
温控系统会根据用户设定的温度来控制电热管的加热功率，以保持热水的恒温。
4. 热水输出：当水温达到设定的温度后，温控系统会停止电热管的加热，并将热水送入热水输出管道，供用户使用。
同时，温控系统会继续监测水温，并在水温过低时重新启动加热系统，以保持热水的恒温输出状态。
总结起来，快热式电热水器通过供水系统将冷水引入热水器内部，然后通过加热系统将电能转化为热能，使水温升高到设定的温度。
温控系统负责监测并控制加热过程中的温度，以确保热水的持续供应和恒定温度。
快热储水一体式电热水器因电子线路故障可能导致的安全隐患及改进方法
式 电热 水器 的结 构及控制 电路较普通 的储水 式 电热水 器要复杂 ， 在安全检测过 程中， 发现 部分
此类产 品的储水加热控制电路 ， 与快 速加热控制
制电路如 下图２ 所示 （ 为便于 分析， 略 去了控 制
器、 电路的工作原理： 当启 动快热加热模式 并有水流产生时， 控制器发 出控 制信号， 使三极管Ｐ １ 、 Ｐ ３ 导通， 三极 管Ｐ ２ 截止， 继
Ｓｔ ａ ｎｄａｒ ｄ
标准
快热储水＿体式电热水器因电子线路故障 可能导致的安全隐患及改进方法
陈 常 山 段 华 刘毅 （ 山 东省 计 量 科 学研 究 院 电 器安 全 检 测 中 心 ）
摘要： 目 前市场上快热储水一体式电热水器成了很多人的选择 ， 本文结合此类电热水器的结构， 对部分此类产品中由于电路设计问题而导致的并可能引发安 全 隐患的一种特殊故障进行分析， 提出整改方法及安全可行的改进电路， 为家用电器生产厂家及家用电器安全检测部门提供参考。
ｏ ｆ ｔ ｈ ｅ Ｉ ｎ ｓ ｔ ａ ｎ ｔ ａ ｎ ｅ ｏ ｕ ｓ —ｓ ｔ ｏ ｒ ａ ｇ ｅ ｗａ ｔ ｅ ｒ ｈ ｅ ａ ｔ ｅ ｒ ．ｔ ｈ ｉ ｓ ｗｉ ｌ ｌ ｈ ｅ ｌ ｐ ｍａ ｎ ｕ ｆ ａ ｃ ｔ ｕ ｒ ｅ ｒ ｓ ａ ｎ ｄ ｓ ａ ｆ ｅ ｔ ｙ ｉ ｎ ｓ ｐ ｅ ｃ ｔ ｉ ｏ ｎ ｄ ｅ ｐ ａ ｒ ｔ ｍｅ ｎ ｔ ｓ ｏ ｆ ｈ ｏ ｕ ｓ ｅ ｈ ｏ ｌ ｄ ａ ｐ ｐ ｌ ｉ ａ ｎ ｃ ｅ ｓ ．
快 热储 水一体 式电热水器 常见结 构简化 如
图１ 所 示。
于此类热水 器兼 具快 热式 电热 水器 即时 加热的
快速高效， 及普通储水式电热水器的实用便利于
海尔快热式电热水器（即热式水龙头）使用说明书
说明书菲林制作单图号型 号名 称印刷颜色尺 寸设计/日期DSK30HP3-X-10DSK30HP3-X中文说明书双色印刷145x210mm±3刘嘉敏2020.07.2780g双胶纸材 料成型方式装订使用说明书华凌快热式电热水器（即热式水龙头）使用前请仔细阅读本说明书，并妥善保管安全警示禁止、强制、注意01服务指南1313产品参数故障自检15环保清单包修须知保修卡产品满意程度部件名称产品简介03操作指引使用说明04保养维护 清洁保养05安装说明 电源线安装安装说明0808电器原理图10机器安装1201安全警示表示【禁止】的内容禁止阳光照射禁止易燃物品禁止潮湿区域禁止湿手触摸为保证使用安全，避免对您和他人造成伤害和财产损失，请您务必遵守以下安全注意事项，不遵守安全警告而错误使用可能导致事故发生。
电源线应牢固固定在固定电源上；禁止私自改造电源线。
严禁将即热水龙头安装在可能结冰区域，若机器中的水有可能结冰，则禁止给即热水龙头加热，并断开电源请勿让幼童操作、接触、靠近或攀爬即热水龙头，儿童、智力障碍及感官能力弱者应在监护者协同下使用。
禁止在即热水龙头附近放置易燃易爆物品。
严禁将即热水龙头安装在室外；禁止将即热水龙头安装在高温物体和阳光直射附近。
严禁将即热水龙头与太阳能热水器连接使用。
严禁私自改造即热水龙头，禁止将机器用于淋浴；水龙头出水嘴不允许加装过滤嘴、净化器等阻流装置严禁将产品倒置、倾斜安装，请按照进水标识方向安装本产品家庭停水、管路维修或长时间不使用时，务必要先通水，待管路中的气体、脏污水排出后方可接通电源请勿将即热水龙头中的水直接作为饮用水或类似用途；请勿在即热龙头上披挂、晾晒毛巾等物品。
禁止用移动插座、规格不足的插座、破损的电源线；禁止湿手碰触插头，以防触电；禁止带电安装或维修。
切断电源时，请勿直接拉拔电源线，以防拉断，如果电源线软线破损，为避免危险，必须由我司专职人员更换。
产品在使用过程中有若有异响、异味、高温、变形等异常时，请立即切断电源、水源，并停止使用。
家用快热式电热水器的电能利用效率评估
家用快热式电热水器的电能利用效率评估引言：随着人们对生活品质的要求不断提高，家用快热式电热水器成为现代家庭不可或缺的设备之一。
家用快热式电热水器能够快速加热水，满足人们的热水需求。
然而，对于家庭来说，电能的利用效率也非常重要，不仅关系到家庭经济的节约，也与环境保护密切相关。
本文将评估家用快热式电热水器的电能利用效率，并探讨如何提高其效率。
一、家用快热式电热水器的工作原理家用快热式电热水器通过电力加热元件将输送进水管的冷水加热到设定的温度，然后将热水供应给家庭使用。
其主要工作原理如下：1. 加热元件：家用快热式电热水器的核心部件是加热元件，通常由电热杆或电热管构成。
当电流通过加热元件时，会产生热量，将进水加热至设定温度。
2. 温控系统：为了能够保持水温的稳定，快热式电热水器通常配备了温控系统。
温控系统通过感温装置监测水温，并根据设定的温度来控制加热元件的工作，以保持水温的稳定。
二、电能利用效率的评估电能利用效率是评估家用快热式电热水器性能的重要指标之一。
它表示了设备能够将供给电能转化为热能的能力，直接影响到家庭用电成本以及对环境资源的影响。
下面将从几个方面来评估电能利用效率。
1. 热能输出比：热能输出比是衡量电热水器性能的重要指标之一。
它表示了电热水器输出热能与输入电能之间的比值。
热能输出比越高，代表单位电能能够产生更多的热能，电能利用效率也就越高。
2. 待机能耗：电热水器在不使用时仍需保持一定温度以便随时供应热水。
待机能耗即指在待机状态下消耗的电能。
待机能耗越低，代表电热水器在闲置状态下不消耗过多的电能，电能利用效率也就越高。
3. 加热速度：家用快热式电热水器的一大特点是能够快速加热水，因此加热速度也是评估电能利用效率的指标之一。
加热速度越快，代表设备能够在短时间内达到设定温度，一方面节省了用户的等候时间，另一方面也减少了电能的消耗。
三、提高家用快热式电热水器电能利用效率的方法1. 优化绝缘材料：绝缘材料的热传导系数决定了热量的散失程度。
即热式电热水器常见故障维修方法
一、经常突然跳闸 ，电线发热故障原因:1 电源线线经过小2 空器开关过小3 电表过小解决方法:1 更换对应热水器使用要求的电源线2 更换热水器使用要求的空气开关3 更换对应热水器使用要求的电表4 即使可以勉强使用,也发挥不了热水器应有的功率和出水温度。
二、水温不够热故障原因1.测热水器电源进线端电压，关机状态下与开机状态下电压有无变化，如电压低于200 V了就是线路问题了。
表明该用户的用电环境在某处还存在着线经不足或者电表过小或者供电电压本来就低的先天条件.解决方法:更换对应热水器使用要求的电源线及电表。
2.在不拆机的前提下先进行测试,首先把水流量调到适中,把挡位定为一挡,保持1分钟,记此时的出水温度.然后把挡位再加一挡,保持1分种,再记下当时的出水温度,如此进行下去,正常的热水器随着功率的增加逐步升温.相反时,那表明该挡有问题,没有工作,判断为该挡的加热体损坏或着该挡的继电器损坏;解决方法:1 打开热水器上盖,配和万用表测量,如果判断为加热体中某一块加热板损坏时,请更换相同规格的加热体总成;2 打开热水器上盖,配和万用表测量.如果判断为主控板上某一继电器损坏时,请更换相同规格继电器或者主控板.三、开机不灵或出现死机故障分析:1 按键开关损坏2 触摸按键的触摸感应灵敏度过低3 用户操作不当,反复插拔电源或反复开关热水器;4 机内显示板上芯片质量不好或者损坏;5 用户用电环境不好,经常出现短暂停电或者用户店电网污染严重(如附近有高频设备等) 解诀方法:1 打开热水器上盖,拆下显示板,更换同规格的按键开关;2 打开热水器上盖,拆下显示板,检查显示伴上触摸键及其它元件是否有焊接脱落,或者更换对应规格的显示板。
3 按说明书正确使用和操作热水器4 切断热水器的进线电源,等待30秒后重新合闸启动;5 以上两种方法均不能解决的话,.打开热水器上盖,更换机内显示伴上对应型号的芯片或者更换对应型号的显示板。
四、可开机但不工作故障分析:1 用户使用操作不当,如反复插拔地电源或反复开关热水器;2 机内连接到主控板上的互感器损坏;3 显示板上的芯片损坏;4 加热体漏水造成的短路;5 接地连接不可靠;6 机内加热体总成或者机内线路板受潮漏电;解决方法:1 按说明书正确使用和操作热水器;2 打开热水器上盖,更换互感器;3 更坏芯片或更换对应型号的显示板;4 更换有漏水或受潮的加热体总成;5 更换有受潮的同规格的线路。
热水器常见的加热系统故障维修
热水器常见的加热系统故障维修热水器是我们日常生活中常用的家电之一，它的加热系统是实现加热水的关键部分。
然而，有时候热水器的加热系统会出现故障，影响正常使用。
本文将介绍一些常见的热水器加热系统故障，并提供相应的维修方法。
1. 加热系统无法启动或加热效果差如果热水器的加热系统无法启动或加热效果差，可能的原因有：- 供电故障：保证热水器的电源连接良好，检查电源插座和电源线是否正常工作。
- 温控器故障：检查温控器是否设置正确，如果温控器损坏，需要更换新的温控器。
- 加热元件故障：检查加热元件是否有损坏或老化现象，需要更换新的加热元件。
- 线路故障：检查加热系统的电路连接是否稳固，有无线路短路或断路的情况。
- 保护装置触发：如果热水器的保护装置触发，可能是由于温度过高或超出安全范围，需要等待一段时间后再尝试重新启动。
2. 加热系统漏水如果热水器的加热系统存在漏水问题，应该采取以下措施：- 检查管道连接：检查管道连接是否松动或损坏，重新安装或更换需要的部分。
- 寻找漏水点：检查加热系统的各个部分是否存在漏水点，修补漏水点或更换需要的密封件。
- 阀门问题：检查热水器的各个阀门是否关闭严实，如果存在问题，修复或更换阀门。
- 水压过高：如果热水器的加热系统因水压过高而漏水，应该调整水压到正常范围内。
3. 加热系统异响或震动如果热水器的加热系统出现异响或震动，可能需要进行以下维修：- 检查支撑结构：确保热水器的支撑结构稳固牢固，没有松动或损坏的情况。
- 清洁内部：定期清洁热水器的内部，检查是否有异物或污垢导致的异响或震动，进行清理或更换相应部件。
- 润滑部件：对于需要润滑的部件，使用适当的润滑剂进行维护。
- 检查振动源：检查热水器周围是否有外部振动源，尽量消除或减弱振动源的影响。
4. 加热系统温度不稳定如果热水器的加热系统温度不稳定，可能需要采取以下措施：- 温控器调整：检查温控器的设置是否正确，根据需要调整温度范围。
电热水器维修手册
电热水器维修手册一、故障诊断1. 无法启动加热器如果电热水器无法启动加热器，首先检查以下几点：- 确保电源插头插紧、电源线未受损。
- 确认热水器上的电源开关被打开。
- 检查安全开关，确保热水器未被过热保护机制禁用。
如果以上三点都没有问题，继续以下诊断步骤。
2. 漏电保护动作如出现漏电保护动作，应按照以下方式进行检查：- 拔下热水器的电源插头。
- 检查热水器周围是否有水分进入或其他灰尘杂物导致短路。
- 清理并干燥热水器表面，确保没有湿气。
- 重新插入电源插头，打开电源开关，检查是否解决问题。
3. 加热器无法达到设定温度如果水温无法达到设定温度，可以尝试以下方式：- 检查是否有足够的水流进入热水器。
- 检查水流是否受阻，清洁热水器进水口、过滤器等。
- 检查热水器的加热元件是否损坏，如有需要更换。
二、常见故障维修方法1. 加热器漏水如果发现热水器漏水，可以按照以下步骤进行维修：- 关闭电源开关，拔下电源插头。
- 拧紧热水器的排水阀门，防止进一步漏水。
- 清理热水器周围的水渍，确保表面干燥。
- 定位漏水点，检查管道连接处是否松动或密封件受损，如有需要更换。
- 修复漏水点后，重新插入电源插头，打开电源开关，检查是否还有漏水情况。
2. 水温无法调节如果发现调节水温无效，可以尝试以下方法：- 检查温控开关是否损坏，如有需要更换。
- 清洁温控器表面，并确保周围环境干燥。
- 调节温控器设置，观察是否能够正常调整水温。
- 如果问题仍然存在，联系专业维修人员进行进一步检查和维修。
3. 电源线破损如果发现电源线破损，应及时更换或修复：- 关闭电源开关，拔下电源插头。
- 用绝缘胶带将断裂处进行包扎，确保连接牢固。
- 如果破损过于严重，建议更换全新电源线或联系专业维修人员进行维修。
4. 加热效果差如果热水器加热效果不佳，可以尝试以下方法：- 清洗热水器中的水垢，可使用热水和醋进行清洗。
- 检查加热元件是否需要更换，如有需要更换为新的加热元件。
热水器维修手册
热水器维修手册本手册提供了关于热水器的常见问题与故障排除方法，旨在帮助用户解决常见的热水器问题并进行简单的维修。
在开始维修之前，请务必确保断开电源和关闭热水器的阀门。
一、热水器无法启动1.检查电源连接：确保热水器正确地连接到电源，检查插座是否损坏或电源线是否受损。
2.重置热水器：有些热水器配备了重置按钮，按下该按钮并等待几分钟，然后再次尝试启动。
3.检查热水器的熔断器或保险丝：如果热水器的熔断器熔断或保险丝烧断，将其更换为相同规格的新件。
4.联系售后服务：如果经过以上步骤仍然无法启动热水器，建议您联系热水器的售后服务中心或专业维修人员协助处理。
二、热水器无法加热水1.检查热水器的温控器：确保热水器的温控器设置在所需温度范围内。
2.检查热水器的供水阀门：确保热水器的供水阀门完全打开，以确保足够的水流通过。
3.检查热水器的电加热元件：如果电加热元件出现故障，可能需要更换新的电加热元件。
4.清洁热水器的水垢：长期使用热水器后，可能会在水箱内部形成水垢。
使用适当的清洁剂将水箱内的水垢清除，并重新冲洗水箱。
三、热水器有漏水现象1.检查热水器的排水管道：确保热水器的排水管道没有堵塞，并清除任何可能导致堵塞的物质。
2.检查热水器的接口密封：检查热水器的接口密封是否完好，如有必要，更换密封件。
3.检查热水器的散热器：如果热水器散热器上有水渍，可能是由于散热器漏水导致的。
检查散热器是否需要更换。
4.联系售后服务：如果您无法找到漏水问题的原因，请联系热水器的售后服务中心或专业维修人员协助处理。
四、热水器水温不稳定1.检查热水器的温控器：确保热水器的温控器正常工作，如有必要，调整温控器的设定温度。
2.清洁热水器的水垢：长期使用后，热水器内部可能会形成水垢。
清洁热水器的水垢可以改善水温的稳定性。
3.检查热水器的冷热水管道：确保热水器的冷热水管道连接正常，不受任何堵塞或其他问题的影响。
4.调整热水器的供水压力：热水器的供水压力会影响热水的温度稳定性，确保供水压力在适当范围内。
即热式电热水器工作原理及维修技术培训精编版
即热式电热水器工作原理及维修技术培训精编版敬告: 维修电热水器尽量在机器断电情况下进行！快热式电热水器的简介快热式电热水器是一种利用电能, 将流动过程中的水直接加热使用的一种电热器具。
它主要有水流/水压传感器, 控制电路, 温度检测器件, 加热器组成, 具有通水通电, 断水断电, 超温保护功能。
当热水器正常通水时, 电控电路中的水流或水压传感器便检测到热水器已通水, 此时, 按下加热开关键或启动加热开关, 控制电路则接通继电器或可控硅, 启动加热器加热, 从而将水路中流动的水迅速加热供给用户使用。
一、快热式电热水器不同功率下的温升快热式电热水器虽然有体积轻巧美观, 迅速出热水, 使用方便等优点, 但由于它的功率是有限的, 所以出水温度也是有限的。
故快热式电热水器在不同的进水温度和功率下, 要适当调节出水流量, 才能得到合适的出水温度。
且不同的使用方法和安装方式, 也会导致出热水不能满足使用要求。
1.注意控制出水流量与功率:快热式电热水器由于加热速度快, 有自动降档和超温保护功能, 因此, 在功率与流量配合不当的使用情况下, 可能会出现出水忽冷忽热的情况。
(1)机械式:DSF**A,DSF**A1,DSF**B,DSF**C三个系列的机器, 是机械式控制功率, 它没有温度显示。
温度的控制由装在加热器顶部的55℃突跳式温控器来控制。
当功率过高流量过小时, 出水温度可能会超过55℃, 此时温控器会动作, 加热器停止加热, 由于是突跳式温控器, 其感温速度相对电子式要慢些, 因此, 温控器动作后, 出水温度会下降到与自来水温度差不多时温控器才复位, 加热器才重新加热。
这样, 用户就会感觉到出水忽冷忽热的情况。
以上机型出现此情况的时候, 有两种方法：第一种是将功率适当调小, 如果采用第一种方法会导致出水温度不够, 则采用第二种方法, 那就是将出水流量适当调低。
(2)电子式:DSF**D DSF**E DSF**F这三个型号是电子控制式, 功率有按键调节, 且有自动降档功能。
快热式电热水器进水稳压的必要性及稳压阀的设计
快热式电热水器进水稳压的必要性及稳压阀的设计
朱晋阳;严洪武
【期刊名称】《家电科技》
【年(卷),期】2006(000)010
【摘要】一，必要性快热式电热水器的进水压力因不同的地区和时段有时差别很大，若不采取一定措施．必将导致出水温度及出水量的不均匀．给用户造成不必要的麻烦。
【总页数】1页(P插4)
【作者】朱晋阳;严洪武
【作者单位】樱花卫橱(中国)有限公司;樱花卫橱(中国)有限公司
【正文语种】中文
【中图分类】TM925.32
【相关文献】
1.核一级稳压器喷雾阀特性分析与结构设计 [J], 施宝新
2.多级先导式稳压阀的设计 [J], 刘洪生
3.核一级稳压器喷雾阀关键承压件设计计算 [J], 施宝新
4.填补行业空白, 《智能从便器关键零部件进水稳压电磁阀》标准发布 [J], 李曾婷
5.模块式小堆稳压器安全阀容量设计方法研究 [J], 毕树茂;张丹;邱志方;张舒;方红宇;米争鹏;吴菱艳
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算机控制技术课程设计说明书快热式家用电热水器设计学生姓名：刘转园学号：08050444X04学院：信息商务学院专业：电气工程及其自动化指导教师：张颖2011年12月中北大学信息商务学院计算机控制技术课程设计任务书2011/2012 学年第一学期学院: 信息商务学院专业: 电气工程及其自动化学生姓名: 刘转园学号：08050444X04 设计题目:快热式家用电热水器设计起迄日期: 2011年12月12日~2011年12月23日指导教师: 石喜玲系主任:王忠庆下达任务书日期:2011年12月12日课程设计任务书1．设计目的：本设计包括确定控制任务、系统总体方案设计、硬件系统设计、软件程序的设计等，使学生进一步学习与理解计算机控制系统的构成原理、接口电路与应用程序，巩固与综合专业基础知识和相关专业课程知识，提高学生运用理论知识解决实际问题的实践技能。
2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：设计快热式家用电热水器控制系统，其设计要求如下：(1)用2位数码管显示出水温度，温度检测显示范围为00～99℃，精确度为±1℃。
(2)设置3个功率档位指示灯，1-4档1个灯亮，5-8档2个灯亮，9档3个灯全亮。
0档灯不亮，无功率输出。
(3)设置3个轻触按钮，分别为电源开关键、“+”键和“-”键加热功率为0-9档，按“+”键依次递增至9档，按“-”键依次递减至0档。
(4)出水温度超过65℃时停止加热，并蜂鸣报警，温度降到45℃以下恢复。
(5)内胆温度超过105℃时停止加热，防止干烧。
3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕：1．根据题目要求的指标，通过查阅有关资料，确定系统设计方案，并设计其硬件电路图。
2．画出电路原理图，分析主要模块的功能及他们之间的数据传输和控制关系。
3．软件设计，给出流程图及源代码并加注释。
4．用proteus软件绘制硬件电路原理图及调试软件进行仿真分析。
课程设计任务书4．主要参考文献：1. 顾德英. 计算机控制技术（第二版）.北京邮电大学出版社,20052. 李顺增，吴国东.微机原理及接口技术. 机械工业出版社，20043.李朝青.单片机原理及接口技术.北京航空航天大学出版社.20055．设计成果形式及要求：1. 电路原理图2. 软件流程图和程序清单3. 编写课程设计报告。
6．工作计划及进度：2011 12月12日~ 12月14日查找资料，确定方案12月15日~ 12月17日设计硬件电路，绘制电路原理图12月18日~ 12月21日软件设计，并调试通过12月22日~ 12月23日编写课程设计报告，答辩或成绩考核系主任审查意见：签字：年月日目录摘要 (1)第一章前言 (2)1.1课题背景与意义 (2)1.2温度控制系统的应用 (2)第二章系统方案 (3)2.1水温控制系统设计任务和要求 (3)2.2水温控制系统部分 (3)2.2.1 CPU中央处理器 (3)2.2.2温度控制系统算法分析 (4)2.3控制方式 (5)第三章系统硬件设计 (6)3.1总体设计框图及说明 (6)3.2外部电路设计 (6)3.2.1 温度采集电路 (6)3.2.2 温度控制电路 (6)3.3 单片机系统电路设计 (8)3.3.1系统框图 (8)3.3.2 A/D转换路 (8)3.3.3 键盘设置电路 (9)3.3.4数码显示电路 (9)第四章系统程序 (10)第五章结论 (10)参考文献 (11)摘要温度是工业控制对象主要被控参数之一，在温度控制中，由于受到温度被控对象特性（如惯性大、滞后大、非线性等）的影响，使得控制性能难以提高，有些工艺过程其温度控制的好坏直接影响着产品的质量，因而设计一种较为理想的温度控制系统是非常有价值的。
为了实现高精度的水温测量和控制，本文介绍了一种以Atmel公司的低功耗高性能CMOS单片机为核心，以PID算法控制以及PID参数整定相结合的控制方法来实现的水温控制系统，其硬件电路还包括温度采集、温度控制、温度显示、键盘输入以及RS232接口等电路。
该系统可实现对温度的测量，并能根据设定值对温度进行调节，实现控温的目的。
第一章前言1.1课题背景与意义在现代化的工业生产中，电流、电压、温度、压力、流量、流速和开关量都是常用的主要被控参数。
例如：在冶金工业、化工生产、电力工程、造纸行业、机械制造和食品加工等诸多领域中，人们都需要对各类加热炉、热处理炉、反应炉和锅炉中的温度进行检测和控制。
采用MCS-51单片机来对温度进行控制，不仅具有控制方便、组态简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大提高产品的质量和数量。
目前，温度控制系统在国内各行各业的应用虽然已经十分广泛，但从国内生产的温度控制器来讲，总体发展水平仍然不高，同国外的日本、美国、德国等先进国家相比，仍然有着较大的差距。
现在，我国在这方面总体技术水平处于20世纪80年代中后期水平。
成熟产品主要以“点位”控制及常规的PID控制器为主，它只能适应一般温度系统控制，难于控制滞后复杂时变温度系统控制，而且适应于较高控制场合的智能化、自适应控制仪表国内技术还不十分成熟，形成商品化并广泛应用的控制仪表较少。
随着嵌入式系统开发技术的快速发展及其在各个领域的广泛应用，人们对电子产品的小型化和智能化要求越来越高，作为高新技术之一的单片机以其体积小、价格低、可靠性高、适用范围大以及本身的指令系统等诸多优势，在各个领域、各个行业应用广泛。
1.2温度控制系统的应用盐浴炉温度控制系统利用S型铂铑-铑热电偶检测温度，热电偶进行冷端补偿，热电偶检测的信号通过放大、采样保持、模数转换再送单片机保存，采用分段查表法获取各点温度。
选用可控硅过零触发自动控制盐浴炉温度，控制周期为100个三相交流市电周期，即2s。
由单片机控制可按预设温度曲线进行加热，并可实时显示加温曲线。
大型粮库采用主机为PC上位机，从机为68HC08GP32为主控芯片的分机（下位机）。
下位机采用DALLAS的数字式温度传感器芯片DS1820，可以在三根线（电源线、地线、信号线）上同时并联多个温度探测点。
每个分机上可以连接10跟电缆，每根电缆上可并联几十个点。
分机利用了68HC08GP32的片内FLASH功能，实现了DS1820的序列号在68HC08GP32中的动态存取，从而节省了大量存储器。
温度数据保存在68HC08GP32的片内RAM里并且利用了充分利用了68HC08GP32的片内的A/D实现了湿度数据的测量。
有的还用PLC来控制总之温度控制系统的控制方式是多种多样的。
第二章系统方案2.1 水温控制系统设计任务和要求设计一个水温自动控制系统，控制对象为1升净水，水温可以在一定范围内由人工设定，并能在环境温度降低时实现自动调整，以保持设定的温度基本不变，系统设计具体要求：温度设定范围为55℃，目标温度的±10℃；加热棒功率2KW，控制器为继电器；用十进制数码管显示水的实际温度。
2.2 水温控制系统部分水温控制系统是一个过程控制系统，组成框图如图1所示，由控制器、执行器、被控对象其反馈作用的测量变送组成。
测量变送试通过温度传感器Pt1000来传送的。
控制器是通过单片机来完成。
图1 控制系统框图2.2.1 CPU中央处理器方案一：采用8031作为控制核心，使用最为普遍的器件ADC0804作模数转换，控制上使用对加热棒加电对水槽里的水升温。
此方案简易可行，器件价格便宜，但8031内部没有程序存储器需扩展，增加了电路的复杂性。
方案二：此方案采用8951单片机实现，可用编程实现各种控制算法和逻辑控制。
进行数据转换，控制电路部分采用SSR固态继电器控制加热棒的通断，此方案电路简单并且可以满足题目中的各项要求的精度。
比较两个方案可知，采用Atmel单片机来实现本题目，不管是从结构上，还是从工作量上都占有很大的优势，所以最后决定使用AT89C51作为该控制系统的核心。
根据温度变化慢，并且控制精度不易掌握的特点，设计了水箱温度自动控制系统，总体框图如图2所示。
温度控制采用改进的PID数字控制算法，显示采用用3位LED静态显示。
图2 控制器设计总体框图2.2.2 温度控制系统算法分析系统算法控制采用工业上常用的位置型PID 数字控制，并且结合特定的系统加以算法的改进，形成了变速积分PID —积分分离PID 控制相结合的自动识别的控制算法。
该方法不仅大大减小了超调量，而且有效地克服了积分饱和的影响，使控制精度大大提高。
PID 控制适用于负荷变化大、容量滞后较大、控制品质要求又很高的控制系统。
PID 调节器有三个可设定参数，即比例放大系数p K 、积分时间常数i K 、微分时间常数d K 。
比例调节的作用是使调节过程趋于稳定，但会产生稳态误差；积分作用可消除被调量的稳态误差，但可能会使系统振荡甚至使系统不稳定； 图3 比例积分微分控制 微分作用能有效的减小动态偏差。
如图3所示。
由图4可知PID 调节器是一种线性调节器，这种调节器是将设定值w 与实际t y输出值y 进行比较构成偏差e=w-y 。
并将其比例、积分、微分通过线性组合构成控制量。
其动态方程为：dt t de K dt t e K t e K t u di p )()()()(⎰++=（其中Kp 为比例放大系数；Ki 为积分时间常数；Kd 为微分时间常数）PID 调节器的离散化表达式为；)]1()([)()()(--++=k e k e T K k Te K k e K k u di p其增量表达形式为（T 为采样周期）：)1()()(--=∆k u k u k u)]2()1(2)([/)()]1()([-+--++--=k e k e k e T K k Te K k e k e K d i p图4 模拟PID 控制2.3 控制方式该控制系统是把输出量检测出来，经过物理量的转换，再反馈到输入端去与给定量进行比较（综合），并利用控制器形成的控制信号通过执行机构SSR 对控制对象进行控制，抑制内部或外部扰动对输出量的影响，减小输出量的误差，达到控制目的。
在此控制系统中单片机就相当于常规控制系统中的运算器控制器，它对过程变量的实测值和设定位之间的误差信号进行运算然后给出控制信息，单片机的运算规则称为控制法则或控制算法。
第三章系统硬件设计3.1 总体设计框图及说明本系统是一个简单的单回路控制系统，总体框图如图2所示。
单片机系统是整个控制系统的核心，AT89C51可以提供系统控制所需的I/O 口、中断、定时及存放中间结果的RAM电路；前向通道是信息采集的通道，主要包括传感器、信号放大、A/D转换等电路；由于水温变化是一个相对缓慢的过程，因此前向通道中没有使用采样保持电路；信号的滤波可由软件实现，以简化硬件、降低硬件成本。
