旁路电容使用和选择
![旁路电容使用和选择](https://img.taocdn.com/s3/m/10bc18d9ad51f01dc281f1df.png)

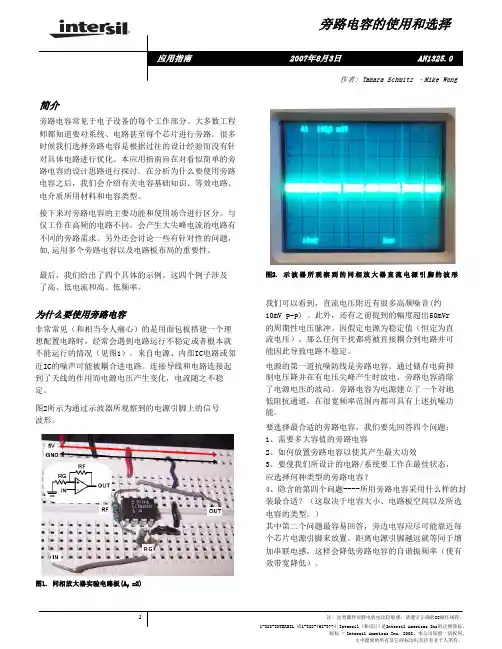

简介旁路电容常见于电子设备的每个工作部分。
大多数工程师都知道要对系统、电路甚至每个芯片进行旁路。
很多时候我们选择旁路电容是根据过往的设计经验而没有针对具体电路进行优化。
本应用指南旨在对看似简单的旁路电容的设计思路进行探讨。
在分析为什么要使用旁路电容之后,我们会介绍有关电容基础知识、等效电路、电介质所用材料和电容类型。
接下来对旁路电容的主要功能和使用场合进行区分。
与仅工作在高频的电路不同,会产生大尖峰电流的电路有不同的旁路需求。
另外还会讨论一些有针对性的问题,如,运用多个旁路电容以及电路板布局的重要性。
最后,我们给出了四个具体的示例。
这四个例子涉及了高、低电流和高、低频率。
为什么要使用旁路电容非常常见(和相当令人痛心)的是用面包板搭建一个理想配置电路时,经常会遇到电路运行不稳定或者根本就不能运行的情况(见图1)。
来自电源、内部IC 电路或邻近IC 的噪声可能被耦合进电路。
连接导线和电路连接起到了天线的作用而电源电压产生变化,电流随之不稳定。
图2所示为通过示波器所观察到的电源引脚上的信号波形。
图2. 示波器所观察到的同相放大器直流电源引脚的波形我们可以看到,直流电压附近有很多高频噪音(约10mV P-P ) 。
此外,还有之前提到的幅度超出50mVr 的周期性电压脉冲。
因假定电源为稳定值(恒定为直流电压),那么任何干扰都将被直接耦合到电路并可能因此导致电路不稳定。
电源的第一道抗噪防线是旁路电容。
通过储存电荷抑制电压降并在有电压尖峰产生时放电,旁路电容消除了电源电压的波动。
旁路电容为电源建立了一个对地低阻抗通道,在很宽频率范围内都可具有上述抗噪功能。
要选择最合适的旁路电容,我们要先回答四个问题: 1、需要多大容值的旁路电容2、如何放置旁路电容以使其产生最大功效3、要使我们所设计的电路/系统要工作在最佳状态, 应选择何种类型的旁路电容?4、隐含的第四个问题----所用旁路电容采用什么样的封装最合适?(这取决于电容大小、电路板空间以及所选电容的类型。

pwm控制器的旁路电容
![pwm控制器的旁路电容](https://img.taocdn.com/s3/m/8d5adb72366baf1ffc4ffe4733687e21af45ffb1.png)
pwm控制器的旁路电容
PWM控制器的旁路电容主要用于吸收PWM控制器产生的谐波电流,从而降低电磁干扰(EMI)。
同时,旁路电容还可以减小电源内阻,平滑电流,减少电压波动和噪声。
旁路电容的选择需要考虑多个因素,包括电容值、耐压值和温度稳定性等。
一般来说,电容值越大,能够提供的电流就越大,因此可以更好地吸收谐波电流。
但是,电容值也不能过大,否则会导致启动时浪涌电流过大。
此外,旁路电容的耐压值也需要考虑。
由于PWM控制器产生的谐波电流可能会超过电源电压的幅值,因此旁路电容的耐压值应该大于或等于电源电压的最大值。
最后,旁路电容的温度稳定性也是一个重要的考虑因素。
由于旁路电容通常安装在靠近散热器的位置,因此需要承受较高的温度。
因此,选择温度稳定性好的电容可以保证其性能的可靠性。
总之,选择合适的旁路电容可以有效地降低PWM控制器的电磁干扰和提高电源的稳定性。
在胆机电路中电容器的选用经验
![在胆机电路中电容器的选用经验](https://img.taocdn.com/s3/m/641c8fd13186bceb19e8bbe5.png)
实用影音技术发烧沙龙电容器的选用经验在胆机电路中□安石如何应用好每一只电容器,是一个非常有趣的问题。
在胆机电路中,它们对声音有着不同的表现。
如何选好用好,下面谈一点自己的看法。
一、旁路电容在放大电路中,阴极电阻Rk的两端都并联有一个旁路电容Ck。
在胆机电路中如何选择Ck,应给予必要的重视,Ck的优劣很容易在声音中反映出来。
从容量上看一般在100μF ̄470μF/64V之间,容量过大会导致低音太肥,容量过小不能建立合适的负栅极电压;从电容的材质上看,大多数厂家均采用金属化薄膜电容,而一些高档机则采用油浸电容。
采用油浸电容,音质上更显细腻通透、传神和有一定的延伸度,尤其是高频段的声音厚度令人惊讶。
瑞典RIAF轴向引脚电容,用于胆机搭棚焊接非常方便,其特性为:沉稳厚润、乐味浓郁,是摩机的好材料(见图1)。
二、滤波电容一般采用大容量的电解电容或油浸电容,为了滤除直流电源中的高频交流杂波,还并联一只耐压高的小电容。
1.国产铝壳电解电容有和平、天和、无锡等诸多牌子,型号有CDZ-BO、CD-图1瑞典RIAF图2国产天和图3德国ROE图4美国SPRAGUE图5国产油浸电容图6国产耦合电容专题512006年第4期实用影音技术1-CO、CD-3、CD-15,应用广泛,称得上是物美价廉,音色圆润、乐声柔和,情感丰富。
从使用经验来看,这几种电解电容的性能相近,只是容量和负极接线情况不同(见图2)。
2.德国ROE电解电容过去与SPRAGUE电容齐名,是一种高档电容,特别是欧洲的音响器材,使用ROE电容的频率比较高。
早期的Krell后级功放主滤波电容为SPRAGUE,推动级电路则采用ROE电容,二者相互搭配有非常好的效果。
ROE电容大部分是金黄色外皮封装,让人联想起泛着黄金光泽的音质与音色,音乐的表现别具一格,碧玉无瑕,开机就能让你眼前一亮;音乐细节更多、更清晰、更艳丽,完全可以用雍容华贵来形容,是一款用来摩机的上品(见图3)。
滤波电容旁路电容和去耦电容的作用和选择
![滤波电容旁路电容和去耦电容的作用和选择](https://img.taocdn.com/s3/m/df80bf706137ee06eef91840.png)
滤波电容百科名片储能电容的安装数字电路的电源线与回流线(地线)之间总要连接很多的电容器通常称为滤波电容。
目录简介选择作用编辑本段简介一般情况下,电解电容的作用是过滤掉电流中的低频信号,但即使是低频信号,其频率也分为了好几个数量级。
因此为了适合在不同频率下使用,电解电容也分为高频电容和低频电容(这里的高频是相对而言n-35g的主滤波电容)。
低频滤波电容主要用于是电滤波或变压器整流后的滤波,其工作频率与市电一致为50Hz;而高频滤波电容主要工作在开关电源整流后的滤波,其工作频率为几千Hz到几万Hz。
当我们将低频滤波电容用于高频电路时,由于低频滤波电容高频特性不好,它在高频充放电时内阻较大,等效电感较高。
因此在使用中会因电解液的频繁极化而产生较大的热量。
而较高的温度将使电容内部的电解液气化,电容内压力升高,最终导致电容的鼓包和爆裂。
编辑本段选择滤波电容在开关电源中起著非常重要的作用,如何正确选择滤波电容,尤其是输出滤波电容的选择则是每个工程技术人员十分关心的问题。
50赫兹工频电路中使用的普通电解电容器,其脉动电压频率仅为100赫兹,充放电时间是毫秒数量级。
为获得更小的脉动系数,所需的电容量高达数十万微法,因此普通低频铝电解电容器的目标是以提高电容量为主,电容器的电容量、损耗角正切值以及漏电流是鉴别其优劣的主要参数。
而开关电源中的输出滤波电解电容器,其锯齿波电压频率高达数万赫兹,甚至是数十兆赫兹。
这时电容量并不是其主要指标,衡量高频铝电解电容优劣的标准是“阻抗- 频率”特性。
要求在开关电源的工作频率内要有较低的等效阻抗,同时对于半导体器件工作时产生的高频尖峰信号具有良好的滤波作用。
普通的低频电解电容器在万赫兹左右便开始呈现感性,无法满足开关电源的使用要求。
而开关电源专用的高频铝电解电容器有四个端子,正极铝片的两端分别引出作为电容器的正极,负极铝片的两端也分别引出作为负极。
电流从四端电容的一个正端流入,经过电容内部,再从另一个正端流向负载;从负载返回的电流也从电容的一个负端流入,再从另一个负端流向电源负端。
选用电容一般原则
![选用电容一般原则](https://img.taocdn.com/s3/m/ff39953402d276a200292eba.png)
电容从电路来说,总就是存在驱动得源与被驱动得负载。
如果负载电容比较大,驱动电路要把电容充电、放电,才能完成信号得跳变,在上升沿比较陡峭得时候,电流比较大,这样驱动得电流就会吸收很大得电源电流,由于电路中得电感,电阻(特别就是芯片管脚上得电感,会产生反弹),这种电流相对于正常情况来说实际上就就是一种噪声,会影响前级得正常工作。
这就就是耦合。
去藕电容就就是起到一个电池得作用,满足驱动电路电流得变化,避免相互间得耦合干扰。
旁路电容实际也就是去藕合得,只就是旁路电容一般就是指高频旁路,也就就是给高频得开关噪声提高一条低阻抗泄防途径、高频旁路电容一般比较小,根据谐振频率一般就是0.1u,0.01u等,而去耦合电容一般比较大,就是10u或者更大,依据电路中分布参数,以及驱动电流得变化大小来确定。
ﻫ旁路就是把输入信号中得干扰作为滤除对象,而去耦就是把输出信号得干扰作为滤除对象,防止干扰信号返回电源。
这应该就是她们得本质区别。
去耦电容在集成电路电源与地之间得有两个作用:一方面就是本集成电路得蓄能电容,另一方面旁路掉该器件得高频噪声。
数字电路中典型得去耦电容值就是0。
1μF。
这个电容得分布电感得典型值就是5μH。
0.1μF得去耦电容有5μH得分布电感,它得并行共振频率大约在7MHz左右,也就就是说,对于10 MHz以下得噪声有较好得去耦效果,对40MHz以上得噪声几乎不起作用。
1μF、10μF得电容,并行共振频率在20MHz以上,去除高频噪声得效果要好一些、每10片左右集成电路要加一片充放电电容,或1个蓄能电容,可选10μF左右。
最好不用电解电容,电解电容就是两层薄膜卷起来得,这种卷起来得结构在高频时表现为电感、要使用钽电容或聚碳酸酯电容。
去耦电容得选用并不严格,可按C=1/F,即10MHz取0。
1μF,100MHz取0.01μF。
分布电容就是指由非形态电容形成得一种分布参数。
一般就是指在印制板或其她形态得电路形式,在线与线之间、印制板得上下层之间形成得电容。
选择旁路电容需注意
![选择旁路电容需注意](https://img.taocdn.com/s3/m/ad7c7119fe00bed5b9f3f90f76c66137ee064ffb.png)
选择旁路电容需注意设计人员在挑选旁路,以及电容用于、积分器、时序和实际电容值十分重要的其他应用时,都必需考虑这些因素。
若挑选不当,则可能导致电路不稳定、噪声和功耗过大、产品生命周期缩短,以及产生不行预测的电路行为。
电容技术电容具有各种尺寸、额定和其他特性,能够满足不同应用的详细要求。
常用电介质材料包括油、纸、玻璃、空气、云母、聚合物薄膜和金属氧化物。
每种电介质均具有特定属性,打算其是否适合特定的应用。
在电压调整器中,以下三大类电容通常用作电压输入和输出旁路电容:多层陶瓷电容、固态钽电解电容和铝电解电容。
多层陶瓷电容多层陶瓷电容(MLCC)不仅尺寸小,而且将低ESR、低ESL和宽工作温度范围特性融于一体,可以说是旁路电容的首选。
不过,这类电容也并非完善无缺。
按照电介质材料不同,电容值会随着温度、直流偏置和沟通信号电压动态变幻。
另外,电介质材料的压电特性可将振动或机械冲击转换为沟通噪声电压。
大多数状况下,此类噪声往往以微伏计,但在极端状况下,机械力可以产生毫伏级噪声。
电压控制(VCO)、锁相环(PLL)、RF功率(PA)和其他都对供电轨上的噪声十分敏感。
在VCO和PLL中,此类噪声表现为相位噪声;在RF PA中,表现为幅度调制;而在超声、CT扫描以及处理低电平模拟信号的其他应用中,则表现为显示伪像。
尽管陶瓷电容存在上述缺陷,但因为尺寸小且成本低,因此几乎在每种器件中都会用到。
不过,当调整器用在噪声敏感的应用中时,设计人员必需认真评估这些副作用。
固态钽电解电容与陶瓷电容相比,固态钽电容对温度、偏置和振动效应的敏感度相对较低。
新兴一种固态钽电容采纳导电聚合物电解质,而十分见的二氧化锰电解质,其浪涌能力有所提高,而且无须电流限制。
此项技术的第1页共4页。
退耦电容和旁路电容的作用及其选择
![退耦电容和旁路电容的作用及其选择](https://img.taocdn.com/s3/m/9e3a4b24580216fc700afddf.png)
退耦电容和旁路电容的作用及其选择关键词:去耦(decouple)、旁路(Bypass)、噪声、等效串联电感(ESL)、等效串联电阻(ESR)、高速电路设计、电源完整性(PI)、信号完整性(SI)1. 去耦电容和旁路电容的作用在电子电路中,去耦电容和旁路电容都是起到抗干扰的作用,电容所处的位置不同,称呼就不一样了。
对于同一个电路来说,旁路(bypass)电容是把输入信号中的高频噪声作为滤除对象,把前级携带的高频杂波滤除,而去耦(decoupling)电容也称退耦电容,是把输出信号的干扰作为滤除对象。
去耦电容用在放大电路中不需要交流的地方,用来消除自激,使放大器稳定工作。
从电路来说,总是存在驱动的源和被驱动的负载。
如果负载电容比较大,驱动电路要把电容充电、放电,才能完成信号的跳变,在上升沿比较陡峭的时候,电流比较大,这样驱动的电流就会吸收很大的电源电流,由于电路中的电感,电阻(特别是芯片管脚上的电感,会产生反弹),这种电流相对于正常情况来说实际上就是一种噪声,会影响前级的正常工作。
这就是耦合。
去藕电容就是起到一个电池的作用,满足驱动电路电流的变化,避免相互间的耦合干扰。
去耦和旁路都可以看作滤波。
去耦电容相当于电池,避免由于电流的突变而使电压下降,相当于滤纹波。
具体容值可以根据电流的大小、期望的纹波大小、作用时间的大小来计算。
去耦电容一般都很大,对更高频率的噪声,基本无效。
旁路电容就是针对高频来的,也就是利用了电容的频率阻抗特性。
电容一般都可以看成一个RLC串联模型。
在某个频率,会发生谐振,此时电容的阻抗就等于其ESR。
如果看电容的频率阻抗曲线图,就会发现一般都是一个V形的曲线。
具体曲线与电容的介质有关,所以选择旁路电容还要考虑电容的介质,一个比较保险的方法就是多并几个电容。
2. 去耦电容的一般选取方法去耦电容在集成电路电源和地之间的有两个作用:一方面是本集成电路的蓄能电容,另一方面旁路掉该器件的高频噪声。
stm32 4对电源的旁路电容
![stm32 4对电源的旁路电容](https://img.taocdn.com/s3/m/42dfc049ba68a98271fe910ef12d2af90242a836.png)
STM32是一种广泛应用于嵌入式系统的微控制器,而4对电源的旁路电容是其电路设计中的重要部分。
在这篇文章中,我将深入探讨STM32 4对电源的旁路电容的概念、作用、原理和实际应用,并共享我的个人观点和理解。
1. 概念和作用在STM32微控制器电路设计中,4对电源的旁路电容是用来过滤电源噪声、提供稳定的电源供应和保护芯片的关键元件。
它们通过与电源线并联,可以吸收电源线上的高频噪声,同时提供瞬时的电流支持,保证芯片正常工作。
2. 原理4对电源的旁路电容依靠其电容器的特性来实现对电源线上噪声的消除。
当电源线上出现高频噪声时,电容器可以吸收这些噪声并将其转化为微弱的电流,从而保证芯片受到的电源干扰最小化、稳定性最大化,确保系统正常运行。
3. 实际应用在STM32微控制器的电路设计中,4对电源的旁路电容需要根据硬件设计要求和电路特性进行合理的选择和布局。
通常情况下,这些电容应该分布在芯片的不同电源引脚附近,以确保对不同电源的支持并且最大限度地消除噪声。
总结:在STM32微控制器的电路设计中,4对电源的旁路电容扮演着至关重要的角色。
它们通过过滤电源噪声、提供稳定的电源供应和保护芯片,确保了系统的稳定性和可靠性。
个人观点和理解:在实际的电路设计中,我深深体会到了4对电源的旁路电容的重要性。
它不仅仅是一种电路元件,更是保障系统稳定性和可靠性的关键组成部分。
在设计中需要充分考虑并合理布局这些电容,以确保系统的高效运行和长期稳定性。
文章结尾。
4. 基于我个人在嵌入式系统设计中的经验和实践,我发现在选择和布局4对电源的旁路电容时,需要考虑以下几点:要根据系统的功耗和电源需求合理选择电容的参数。
通常情况下,电容的容值越大,对于高频噪声的吸收效果越好,但同时也会增加成本和占用更多的PCB空间。
需要在功耗和成本之间进行权衡,选择适合的电容参数。
布局电容时需要考虑电容的位置和连接方式。
电容应尽量靠近芯片的电源引脚,并通过短而宽的电路线连接,以最大限度地减小电阻和电感对其过滤效果的影响。
旁路电容_精品文档
![旁路电容_精品文档](https://img.taocdn.com/s3/m/d340fb0e326c1eb91a37f111f18583d049640f2e.png)
旁路电容1. 简介旁路电容是一种电子元器件,它被用于在电路中对交流信号进行滤波。
旁路电容能够将高频信号绕过(旁路)到地,从而实现对低频信号的保留。
它在电子设备中扮演着重要的角色,被广泛应用于音频放大器、电源滤波器和通信系统等领域。
2. 工作原理旁路电容是一种非极性电容,它由两个导电板和介质组成。
导电板通常由铝箔或铜箔制成,介质可以是电解质、陶瓷或塑料等。
当交流信号通过旁路电容时,它会在电容的两个导电板间产生电场。
由于电容的导电板之间的距离很小,电场能够迅速地传播到导电板的另一侧。
这样,高频信号就能够通过旁路电容,绕过其他电路元件,流向地。
3. 应用领域旁路电容广泛应用于音频放大器中。
在音频放大器的输出端,通常会添加一个旁路电容,以滤除音频信号中的低频噪声和交流成分。
这样可以保证音频信号的纯净度,并提高音频放大器的性能。
此外,旁路电容还被用于电源滤波器中,以过滤电源中的高频干扰。
在通信系统中,旁路电容也被广泛应用于收发信机和天线系统等设备中,以提高信号的质量和传输效率。
4. 选择和安装选择旁路电容时,需考虑以下因素:电容值、工作电压、工作频率和可靠性。
电容值应根据应用中所需的频率范围和滤波效果来选择。
工作电压应能够满足电路的要求,一般应比电路电压大一些。
工作频率应与电容的工作频率范围相匹配。
另外,在安装旁路电容时需要注意防止短路和静电损害,应将电容与其他元件正确连接,并固定在电路板上。
5. 维护与保养旁路电容一般无需维护与保养,但在长时间使用后可能会出现老化或故障。
如发现旁路电容在工作中产生电磁干扰、泄漏电流增加或电容值变化等异常情况,应尽快更换。
平时应定期检查电路中的旁路电容,确保其连接良好,并保持电容表面清洁。
6. 常见问题与解决方法6.1 旁路电容产生电磁干扰解决方法:检查电容连接是否良好,尽量减少电容与其他元件之间的距离,确保电容尽可能远离敏感电子元器件。
6.2 旁路电容泄漏电流增加解决方法:检查电容的漏电流参数是否在规定范围内,如超出范围应更换新的电容。
lm386旁路电容
![lm386旁路电容](https://img.taocdn.com/s3/m/12a7d70b42323968011ca300a6c30c225901f0da.png)
lm386旁路电容LM386旁路电容是电子电路中常用的一个元件,主要用于放大音频信号。
在音频放大电路中,为了减少电源引入的噪声和提高音频信号的纯净度,常常会使用旁路电容。
旁路电容的作用是在直流信号中起到隔离交流信号的作用。
在音频放大电路中,直流信号是不需要放大的,而交流信号则需要被放大。
旁路电容可以将直流信号绕过放大电路,只让交流信号通过,从而保证放大电路只对交流信号进行放大,避免了直流信号的干扰。
旁路电容的容值选择是根据放大电路的工作频率来确定的。
一般来说,电容的容值越大,对低频信号的通过就越好,但对高频信号的通过就越差。
而电容的容值越小,对高频信号的通过就越好,但对低频信号的通过就越差。
因此,在选择旁路电容时,需要根据实际情况进行权衡,选择一个合适的容值。
除了容值的选择外,旁路电容的类型也需要考虑。
一般来说,旁路电容可以分为电解电容、陶瓷电容和钽电容等。
电解电容具有容值大、价格低的特点,但对温度变化和工作频率的影响比较大;陶瓷电容具有体积小、温度稳定性好的特点,但容值相对较小;钽电容则具有体积小、电容量大、工作频率范围宽的特点,但价格较高。
因此,在选择旁路电容的类型时,也需要根据实际情况进行权衡,选择一个合适的类型。
在实际应用中,为了进一步提高音频信号的纯净度,还可以采用多级旁路电容的方式。
多级旁路电容可以进一步隔离直流信号,使音频信号更加清晰。
LM386旁路电容在音频放大电路中起到了隔离直流信号的作用,保证了音频信号的纯净度。
在选择旁路电容时,需要考虑容值和类型,并根据实际情况进行权衡。
同时,多级旁路电容的应用可以进一步提高音频信号的纯净度。
LM386旁路电容在音频放大电路中的应用是非常重要的,对于保证音频信号的质量有着重要的影响。
放大电路旁路电容
![放大电路旁路电容](https://img.taocdn.com/s3/m/b38440bacd22bcd126fff705cc17552707225ef2.png)
放大电路旁路电容一、什么是放大电路旁路电容放大电路旁路电容是指在放大电路中,为了减小交流信号的反馈对直流偏置点的影响,而在放大电路的输入端和输出端之间串联一个电容。
它可以使交流信号通过而直流信号被隔离,从而达到稳定直流偏置点、增加放大器的增益、提高频率响应等效果。
二、旁路电容的作用1.稳定直流偏置点在晶体管等半导体器件中,由于温度、工艺等因素的影响,其静态工作点(即直流偏置点)会发生变化,导致输出信号失真。
加入旁路电容可以将交流信号通过而隔离直流信号,从而使得直流偏置点稳定。
2.增加放大器的增益由于旁路电容不会阻挡交流信号,因此可以将输入端和输出端之间串联一个较小的旁路电容来提高放大器的通频带宽(即3dB带宽)。
这样就可以使得高频信号能够通过,并且不会被低通滤波。
3.提高频率响应由于旁路电容可以将输入端和输出端之间隔离,因此可以减小负载电阻对放大器的影响,从而提高放大器的频率响应。
三、旁路电容的选取1.容值的选取旁路电容的容值一般在几十微法到几百微法之间。
一般情况下,如果旁路电容太小,则会降低通频带宽;如果旁路电容太大,则会影响直流偏置点稳定性。
2.耐压的选取旁路电容的耐压一般要比放大器工作电压高出一倍以上,以保证工作稳定。
3.温度系数的选取由于温度变化会影响旁路电容的性能,因此在选择旁路电容时需要注意其温度系数。
一般来说,温度系数越小越好。
四、旁路电容在实际应用中的注意事项1.防止极性反接由于旁路电容是有极性的,因此需要注意其正负极连接是否正确。
一般来说,输入端和输出端都需要串联一个旁路电容,并且两个旁路电容需要同时连接。
2.避免共模干扰在实际应用中,由于环境干扰等因素,会产生一些共模信号,从而影响放大器的性能。
为了避免这种情况的发生,需要在输入端和输出端同时加入旁路电容,并且需要保证它们的负极连接在一起。
3.注意旁路电容的寿命由于旁路电容是有寿命的,因此需要定期检查其是否失效。
一般来说,如果旁路电容失效,则会导致放大器性能下降或者直接损坏。
电源旁路电容
![电源旁路电容](https://img.taocdn.com/s3/m/b2bfc642f68a6529647d27284b73f242336c31df.png)
电源旁路电容
电源旁路电容是一种用于电源电路中的电容器,其主要作用是过滤电源输入和输出端的噪声,提高电源的稳定性和可靠性。
旁路电容通常连接在电源的输入和输出端,以消除电源电压中的高频波动和干扰。
电源旁路电容的选择有以下几个要点:
1. 容量:根据电源电压、电流和系统要求来选择合适的容量。
一般来说,容量越大,滤波效果越好,但同时电容器的体积和成本也会增加。
2. 工作电压:选择旁路电容时,要确保其工作电压大于电源电压的峰值,以防止电容器损坏。
3. 耐压:电容器的耐压应大于电源电压的额定值,以保证电容器在正常工作条件下不会损坏。
4. 频率响应:旁路电容的频率响应应满足系统的要求。
高频响应的电容器可以更好地过滤高频噪声。
5. 介质材料:选择具有良好电绝缘性和热稳定性的介质材料,如陶瓷、聚酯、电解电容等。
6. 外形尺寸和重量:根据电路板的空间和安装要求,选择合适尺寸和重量的电容器。
7. 可靠性:选择具有较长寿命和良好可靠性的电容器,以减少故障率和维护成本。
8. 价格:在满足性能要求的基础上,综合考虑电容器的价格和性能,选择性价比较高的产品。
总之,在选择电源旁路电容时,需要根据电路的具体要求,综合考虑电容器的容量、工作电压、耐压、频率响应、介质材料、外形尺寸、可靠性和价格等因素,以获得最佳的滤波效果和系统性能。
发射极旁路电容ce的作用
![发射极旁路电容ce的作用](https://img.taocdn.com/s3/m/e8885f501fd9ad51f01dc281e53a580216fc50a5.png)
发射极旁路电容ce的作用发射极旁路电容CE的作用引言在放大电路中,发射极旁路电容CE是一个非常重要的元件,它可以起到很多重要的作用。
本文将详细介绍发射极旁路电容CE的作用及其原理。
一、什么是发射极旁路电容CE发射极旁路电容CE是指在晶体管放大电路中,将发射极与地之间并联一个电容。
这个电容被称为发射极旁路电容CE。
二、为什么需要使用发射极旁路电容CE1.提高低频响应当信号频率较低时,晶体管的负载阻抗非常小,因此会导致信号放大器输出的直流偏移量增加。
这时候如果不加入一个足够大的旁路电容,会导致放大器输出信号失真严重。
而加入一个合适大小的发射极旁路电容可以有效地提高低频响应。
2.减小噪声影响当晶体管工作时,由于其内部存在噪声源,因此会影响到输出信号质量。
而通过采用合适大小的发射极旁路电容可以降低噪声对输出信号的影响。
3.提高放大器的稳定性当晶体管工作时,其内部存在电容和电感,这些因素会影响到放大器的稳定性。
而通过加入合适大小的发射极旁路电容可以有效地提高放大器的稳定性。
三、如何选择发射极旁路电容CE1.根据放大器截止频率选择在选择发射极旁路电容CE时,需要根据放大器的截止频率来确定其大小。
一般来说,当放大器截止频率越低时,需要使用更大的旁路电容。
2.根据负载阻抗选择在选择发射极旁路电容CE时,还需要考虑负载阻抗。
如果负载阻抗较小,则需要使用更大的旁路电容。
3.根据信号幅度选择在选择发射极旁路电容CE时,还需要考虑信号幅度。
如果信号幅度较小,则需要使用更小的旁路电容。
四、总结通过本文我们可以看出,在晶体管放大电路中,发射极旁路电容CE是一个非常重要的元件。
它可以起到提高低频响应、减小噪声影响、提高放大器稳定性等重要作用。
因此在设计放大电路时,需要根据实际情况选择合适大小的发射极旁路电容CE。
旁路电容的三种接法
![旁路电容的三种接法](https://img.taocdn.com/s3/m/a93fbd78bf1e650e52ea551810a6f524ccbfcb27.png)
旁路电容的三种接法
一、串联旁路电容接法
串联旁路电容接法是将电容器按照串联的方式连接到电路中,常用于滤波电路中。
当电路中存在噪声或杂波时,串联旁路电容可以起到滤除高频信号的作用,从而使电路输出更加纯净。
在串联旁路电容接法中,电容器的容值决定了其对高频信号的滤波效果,容值越大,对高频信号的滤波效果越明显。
此外,串联旁路电容还可以改善电路的频率响应特性,使得电路对特定频率的信号有更好的传输效果。
二、并联旁路电容接法
并联旁路电容接法是将电容器按照并联的方式连接到电路中,常用于直流电源滤波电路中。
当电路中存在直流偏置电压时,由于电容器具有阻止直流通过的特性,可以利用并联旁路电容来滤除直流偏置电压,使得电路输出的信号更加稳定。
在并联旁路电容接法中,电容器的容值决定了其对直流偏置电压的滤波效果,容值越大,对直流偏置电压的滤波效果越好。
此外,并联旁路电容还可以提高电路的频带宽度,增加电路对信号的传输能力。
三、电源旁路电容接法
电源旁路电容接法是将电容器连接到电源的正负极之间,常用于电
源噪声滤波电路中。
当电源输出存在纹波或噪声时,电源旁路电容可以起到滤除噪声的作用,使得电路工作更加稳定。
在电源旁路电容接法中,电容器的容值决定了其对电源噪声的滤波效果,容值越大,对噪声的滤波效果越好。
此外,电源旁路电容还可以改善电源的负载能力,提高电路的可靠性和稳定性。
旁路电容的三种接法分别是串联旁路电容接法、并联旁路电容接法和电源旁路电容接法。
它们分别适用于不同的电路应用场景,具有不同的作用和效果。
合理选择和应用旁路电容接法,可以改善电路的信号传输质量,提高电路的性能和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
简介旁路电容常见于电子设备的每个工作部分。
大多数工程师都知道要对系统、电路甚至每个芯片进行旁路。
很多时候我们选择旁路电容是根据过往的设计经验而没有针对具体电路进行优化。
本应用指南旨在对看似简单的旁路电容的设计思路进行探讨。
在分析为什么要使用旁路电容之后,我们会介绍有关电容基础知识、等效电路、电介质所用材料和电容类型。
接下来对旁路电容的主要功能和使用场合进行区分。
与仅工作在高频的电路不同,会产生大尖峰电流的电路有不同的旁路需求。
另外还会讨论一些有针对性的问题,如,运用多个旁路电容以及电路板布局的重要性。
最后,我们给出了四个具体的示例。
这四个例子涉及了高、低电流和高、低频率。
为什么要使用旁路电容非常常见(和相当令人痛心)的是用面包板搭建一个理想配置电路时,经常会遇到电路运行不稳定或者根本就不能运行的情况(见图1)。
来自电源、内部IC 电路或邻近IC 的噪声可能被耦合进电路。
连接导线和电路连接起到了天线的作用而电源电压产生变化,电流随之不稳定。
图2所示为通过示波器所观察到的电源引脚上的信号波形。
图2. 示波器所观察到的同相放大器直流电源引脚的波形我们可以看到,直流电压附近有很多高频噪音(约10mV P-P ) 。
此外,还有之前提到的幅度超出50mVr 的周期性电压脉冲。
因假定电源为稳定值(恒定为直流电压),那么任何干扰都将被直接耦合到电路并可能因此导致电路不稳定。
电源的第一道抗噪防线是旁路电容。
通过储存电荷抑制电压降并在有电压尖峰产生时放电,旁路电容消除了电源电压的波动。
旁路电容为电源建立了一个对地低阻抗通道,在很宽频率范围内都可具有上述抗噪功能。
要选择最合适的旁路电容,我们要先回答四个问题: 1、需要多大容值的旁路电容2、如何放置旁路电容以使其产生最大功效3、要使我们所设计的电路/系统要工作在最佳状态, 应选择何种类型的旁路电容?4、隐含的第四个问题----所用旁路电容采用什么样的封装最合适?(这取决于电容大小、电路板空间以及所选电容的类型。
)其中第二个问题最容易回答,旁边电容应尽可能靠近每个芯片电源引脚来放置。
距离电源引脚越远就等同于增加串联电感,这样会降低旁路电容的自谐振频率(使有效带宽降低)。
图1. 同相放大器实验电路板(A V =2)1注:这类器件对静电放电比较敏感;请遵守正确的IC 操作规程。
1-888-INTERSIL 或1-888-468-3774|Intersil (和设计)是Intersil Americas Inc 的注册商标。
版权 © Intersil Americas Inc . 2008,本公司保留一切权利。
文中提到的所有其它商标均归其持有者个人所有。
应用指南 1325图3. 带旁路电容的同相放大器之实验电路板图 4. 图3中所示为同相放大器的输出信号波形。
上图为没有配置旁路电容的电路输出波形、下图配置有旁路电容的电路输出波形旁路电容对稳定同相放大器输出信号的效果如图4所示。
要对旁路电容的的布局和布线做进一步的改进将涉及到印制电路板设计的讨论---下一个我们将做深入探讨的话题。
另外三个问题(选择电容容值、类型和封装)是本次讨论的重点。
我们首先回顾有关电容的基础知识再地这些问题进行详细深入的讨论.电容基础知识对电容的经典定义是:电容由两导电极板间加电介材料组成。
随着电荷在极板上堆积,形成穿越介电材料的电场。
在两极板间形成一定电势差所需要的电荷量,叫做电容器的电容,单位为法拉。
电容也可利用图5中的公式1,由极板的几何尺寸和电介质的品质参数求得。
电容容值随着极板面积的增大而增大(因为极板面积越大就可以储存更多的电荷)。
极板间的距离表片征了极板上电荷的相互吸引程度。
若增加两极板间的距离,则相互作用减弱,电容容值也随之下降。
图5中的公式2也反应了这一层关系。
最后一个基本公式涉及到电流。
电流被定义为电荷的移动(图5,公式3)。
因此,只有当电压(极板间的电势差)发生变化时,才会有电荷的移动。
也就是说,如果电压恒定不变,那么形成电压的电荷肯定也没有变化;因此也不会有电流产生。
总之,电容的容量与其储存电荷的能力直接相关。
电容容值的第二个决定性因素是介电材料的品质。
电介质介电物质指是位于形成电容器的两导电极板间的材料。
介电材料具有高阻抗并且不允许有明显的电流从一个极板流向另一个极板。
用做电介质的不同材料,其温度稳定性、击穿电压和损耗系数也不同。
表1中给出了常见的介电材料及其介电常数(ε),ε与电容的容值直接相关,见图5中的公式1。
应用指南 1325图5 等效电路模型 表 1.介电材料及其介电常数在了解电容器的结构之后,接下来创建一个用于仿真的等效电路模型。
电容器的等效电路模型如图6所示。
等效电路中的主要元器件为电容,与之并联的漏电阻代表了介电材料所导致的损耗。
与这组并联电容和电阻串联的是另一个电阻和一个电感。
这两个值(ESR 和ESL )代表了全部电容结构与DC 和频率相关的损耗、连接至印制电路板的焊点和将电容器至集成电路和电源的走线所产生的损耗。
再次强调,电容器类型和结构将表征这些寄生元器件的值。
图 6. 等效电路模型及元器件描述I =DQ DTC (法拉) =(1)ε AD(公式1)))电介质定义式:介电常数极板面积板间距离应用指南 1325表2. 常见电容器及比较前面提到过,电容器所用材料和结构将决定其特性,如寄生参数、温度稳定性、最大电压、线性、成本和尺寸。
表2对最常见的表面贴着封装电容器进行了总结。
价格便宜、容值范围宽、性能稳定可靠的陶瓷电容是最常见的一类电容。
钽电容、Oscan以及铝电解电容都是有极性电容,特别适合作为旁路电容。
钽电容适用于低电压系统。
铝电解电容被低频到中频系统广泛采用,但不适合开关电路(这种电容的电荷保持性能太好了,不适合周期快速的生产测试)。
Oscan是一种特殊的电容,它的寄生参数小、频率范围宽、温度范围广、品质最好,价钱也最高。
如果你有足够预算,这种电容可为任何电路提供高品质的旁路们主要用于滤波器设计而不是旁路。
由于陶瓷电容被最广泛地作为旁路电容,讨论一下如何进行选购将是很有必要的。
和所期望的那样,陶瓷电容具有宽范围的容值和各种封装。
对其各种参数做进一步选择,才能确定电容器的最终价格。
见表3的示例。
在最新的材料清单中,电容被标志为‘X7R’。
这里,X和7标志着最宽的温度范围。
最后一个字母R代表电容在整个温度范围上的容差。
该例中,电容在整个温度范围上的变化量仅为15%。
使用温度范围宽和严格的容差意味着该电容器的价格也很高。
表3.陶瓷片电容选项的分类选择旁路电容的封装在电介质材料、电介质品质、温度范围、可接受漏电流和电压范围都满足要求后,最后就剩下选择封装尺寸了。
通常,封装尺寸的选择依据是:‘上次用的是什么’,或者是否足够大到适合手工焊接(如果是原型设计)。
需要记住的是,等效电路会随不同的封装类型而改变。
其中主要的是等效串联电感(ESL)。
很显然,只要电容结构保持不变,其电容值也会保持不变。
若同一电容采用多种不同封装类型,那么极板间的连接和外层封装间的连接必定改变。
这会带来额外的串联电阻和电感。
封装越小,串联寄生参数就越小。
为了证实这一趋势,请参见表4。
正如所预期的,等效串联电感将随着封装尺寸的减小而不断缩减。
特别注意图7中的1206和0612例子。
尽管他们的占位面积相同,1206的焊接点在两端,而0612的焊接点在两个长边。
这只是方向上的简单变化,却使封装的内部连接小了许多。
令人欣喜的是,ESL降低了95%。
在高频宽电路中,串联电感值决定了旁路电路为电源接脚提供低阻抗的能力上限。
有关这点将在下节中进一步介绍。
确定旁路电容容值通常旁路电容的值都是依惯例或典型值来选取的。
例如,常用的容值是1μF和0.1μF。
简单的说,将大电容作为低频和大电流电路的旁路,而小电容作为高频旁路。
采用多个电容源于与实际电容相关的寄生参数。
图8为一个实际电容的阻抗特性。
表 4. 表面贴着封装和其等效串联电感封装ESL (pH)020140004025500603700080580012061250061263图7.1206和0612两种表面黏着封装例子坐标轴上没有具体数据,其数值可以透过缩放适合任何电容。
曲线的左半部份代表传统(和理想的)电容响应:电容的阻抗随着频率的增加而降低。
这正是我们所想要的特性,这样旁路电容为电源线上的交流信号提供了一个低阻抗回路(等效短路)。
左边曲线的负斜率为常数,但其横向位置取决于电容的大小。
例如,当电容增大时,曲线的左半部份将向低频方向(向坐标轴左侧)移动。
电容封装中的任何电感都将引起正斜率,如图中的右半部份所示。
在这一频率范围内,电感先被抵销,然后又主导电容的低阻抗。
由于阻抗与旁路电容的大小和构造有关,频率响应也因此与这些因素有关。
因此,设计人员需要仔细阅读数据手册,确保可以选购到合适的旁路电容封装,这种封装应能在你所设计系统的工作频率下提供低阻抗性能。
请记住,表4所列的ESL范围为几百pH。
只有当系统频率大于100MHz时对阻抗的影响才会越来越大。
图8 实际电容(非理想状态)的阻抗图10 三个电容的阻抗,采用相同的表面贴着封装高频宽系统的旁路在一些宽频系统中,只用单电容旁路是不够的。
因为有多个频率耦合到电源线路,旁路网路必须为很宽范围的频率提供低阻抗。
由于阻抗曲线的斜率具有实体限制,既有负的也有正的,故需要并联多个电容。
当然,在为每个电容选择封装类型时必须谨慎。
通常BOM 表中会规定所有的无源元器件都要选用相同的尺寸,如都用0805电容。
图10为三只电容并联后的阻抗与频率关系。
由于每只电容采用相同的封装,故它们的高频响应相同。
实际上,这就抵消了更小电容的采用!相反,封装尺寸应该随同电容值一起微缩,见图5。
当然,上述细节意味着必须对旁路电容的布局予以密切关注。
任何走线长度的增加都将导致旁路通道的阻抗增加。
每条走线都使得电感增加,走线越长,旁路通道的有用频率就越低(相当于将图8中的曲线左移)。
因此,旁路电容必须尽可能地靠近电源接脚。
电容的另一端需要通过过孔或者宽地线连接到地,以保持低阻抗。
图9采用不同表面贴着封装的实际电容(非理想状态)的阻抗图11 三个电容的阻抗,不同表面贴着封装应用指南 1325旁边电容应用示例我们已经对设计最佳旁路网络所涉及的主要问题进行了分析探讨。
但是,每个具体电路和系统的具体要求也不同。
即使是最好的工程师,在实际的设计过程中要进行取舍也常常会觉得头痛。
因此,接下我们给出了四个不同的应用实例。
这四个例子被选作低电流/低频、低电流/高频、高电流/低频和高电流/高频系统,如表5所示。
表 5.应用实例中旁路电容的选择再有,为了消除高频耦合,晶振(X1)应尽可能靠近器件放置。
