第三章 §3.1 共射极放大电路习题1--2018-7-10

合集下载

第三章 §3.2 放大电路电压放大倍数的计算习题2-2018-7-15

第三章 §3.2 放大电路电压放大倍数的计算习题2-2018-7-15

1第三章 §3.2 放大电路电压放大倍数的计算习题2【考核内容】1、掌握共射级三极管放大电路的静态工作点计算。

2、掌握共射级三极管放大电路电压放大倍数的计算。

3.1.5.放大电路的主要性能指标(一般指交流参数)(1)电压放大倍数A u :是放大电路输出电压的有效值U o 与输入电压有效值U i 的比值。

io U UA u =(2) 放大电路的输入电阻r i可以理解为从输入端看进去的等效电阻,如图左边所示。

这个电阻的大小等于放大电路输入电压与输入电流的有效值之比,即iiI U r i =, 输入电阻是衡量放大电路从其前级取电流大小的参数,反映了它对信号源的衰减程度。

输入电阻越大,从其前级取得的电流越小,对前级的影响越小,加到输入端的信号Ui ;越接近信号源电压Us 。

(3) 放大电路的输出电阻r o 是从放大器的输出端(不包括负载)看进去的等效电阻,如图右边所示。

当则输出电阻的大小为: ooI U r o =, 放大电路的输出电阻的大小,反映了它带负载能力的强弱。

输出电阻r o 越小,负载电压变化对放大电路的输出影响越小,即带负载能力越强。

3.2.2.动态分析:根据交流通路来求解交流参数交流通路就是放大电路的交流等效电路,它是指动态时,放大电路的输入、输出电路的交流电流流通的路径,即放大电路在V CC =0,仅u i 作用下交流电流所流过的路径,交流通路如图所示。

从图可看到,交流信号电压v i 加在三极管的输入端基极-发射极之间时,在其基极上将产生相应的基极变化电流i b ,这反映了三极管本身具有一定的输入电阻。

(1)动态性能指标:1)放大倍数 2)输入电阻R i 3)输出电阻R o (2)交流通路 画交流通路的原则:1)由于耦合电容容量大,所有耦合电容视为短路。

2)电源(理想无内阻电源)对地视为短路。

【例题1】: 共射极放大电路交流通路(3)估算主要性能指标 根据放大电路的交流通路求A u 、r i 和r o 这些主要参数。

《电子线路》第三章习题2

《电子线路》第三章习题2

第三章单级低频小信号放大器综合练习题1.是非题(对的画√,错的画×)(1)放大器的静态工作点一经设定后,不会受外界因素的影响。

( )(2)在单管放大电路中,若V G不变,只要改变集电极电阻R c的值就可改变集电极电流I c的值。

( )(3)放大器常采用分压式偏置电路,主要目的是为了提高输入阻抗。

( )(4)放大器的放大倍数与信号频率无关,即无论信号是高、中、低任一频段’放大倍数是相同的。

( )(5)三极管出现饱和失真是由于静态电流I cQ选得偏低。

( )(6)共发射极放大器的输出电压信号和输入电压信号反相。

( )(7)三极管放大器接有负载R L,后,电压放大倍数A U,将比空载时提高。

( )(8)三极管放大电路工作时,电路中同时存在直流分量和交流分量,直流分量用来表示静态工作点,交流分量用来表示信号的变化情况。

( )2.选择题(将正确答案填入空格内)(1)三极管放大器设置合适的静态工作点,以保证放大信号时,三极管( )。

A.发射结为反向偏置 B.集电结为正向偏置 c.始终工作在放大区(2)在共发射极单管低频电压放大电路中,输出电压可表示为( )。

A.v o=i c R c B.v o=-R c C.v。

=-I C R C(3) NPN型三极管放大器中,若三极管的基极与发射极短路,则( )。

A.三极管集电结将正偏 B.三极管处于截止状态 c.三极管将深度饱(4)若三极管的集电结反偏、发射结正偏,则当基极电流减小时,使该三极管( )。

A.集电极电流减小 B.集电极与发射极电压V CE上升 c.集电极电流要增大(5)在三极管放大电路中,三极管电位最高的一端是( )。

A.NPN管的发射极 B.PNP管的发射极 C.PNP管的集电极(6)在单管放大电路中,为了使工作于饱和状态的晶体三极管进入放大状态,可采用的办法是( )。

A.减小I B B.提高V G的绝对值 C.减小R C的值(7)共发射极放大器的输出电压和输入电压在相位上的关系是( )。

北京交通大学模拟电子技术习题及解答第三章双极型三极管基本放大电路

北京交通大学模拟电子技术习题及解答第三章双极型三极管基本放大电路

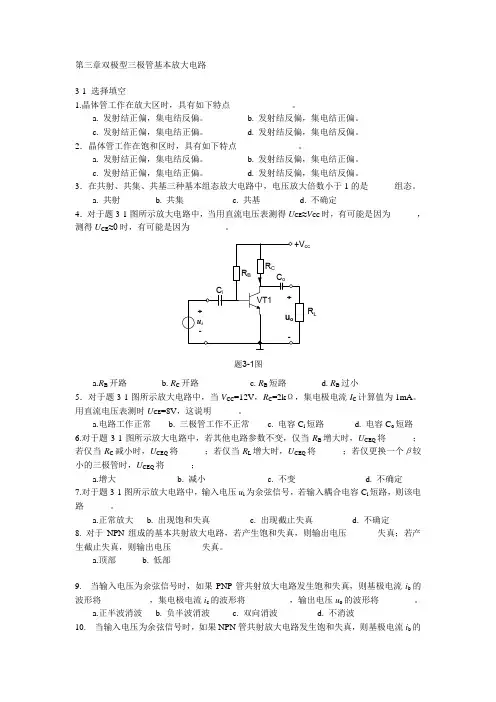

第三章双极型三极管基本放大电路3-1 选择填空1.晶体管工作在放大区时,具有如下特点______________。

a. 发射结正偏,集电结反偏。

b. 发射结反偏,集电结正偏。

c. 发射结正偏,集电结正偏。

d. 发射结反偏,集电结反偏。

2.晶体管工作在饱和区时,具有如下特点______________。

a. 发射结正偏,集电结反偏。

b. 发射结反偏,集电结正偏。

c. 发射结正偏,集电结正偏。

d. 发射结反偏,集电结反偏。

3.在共射、共集、共基三种基本组态放大电路中,电压放大倍数小于1的是______组态。

a. 共射b. 共集c. 共基d. 不确定4.对于题3-1图所示放大电路中,当用直流电压表测得U CE ≈V CC 时,有可能是因为______,测得U CE ≈0时,有可能是因为________。

题3-1图ccR La.R B 开路b. R C 开路c. R B 短路d. R B 过小5.对于题3-1图所示放大电路中,当V CC =12V ,R C =2k Ω,集电极电流I C 计算值为1mA 。

用直流电压表测时U CE =8V ,这说明______。

a.电路工作正常b. 三极管工作不正常c. 电容C i 短路d. 电容C o 短路 6.对于题3-1图所示放大电路中,若其他电路参数不变,仅当R B 增大时,U CEQ 将______;若仅当R C 减小时,U CEQ 将______;若仅当R L 增大时,U CEQ 将______;若仅更换一个β较小的三极管时,U CEQ 将______;a.增大b. 减小 c . 不变 d. 不确定 7.对于题3-1图所示放大电路中,输入电压u i 为余弦信号,若输入耦合电容C i 短路,则该电路______。

a.正常放大b. 出现饱和失真c. 出现截止失真d. 不确定 8. 对于NPN 组成的基本共射放大电路,若产生饱和失真,则输出电压_______失真;若产生截止失真,则输出电压_______失真。

放大电路练习题与标准答案

放大电路练习题与标准答案

一、填空题1.射极输出器的主要特点是电压放大倍数小于而接近于1, 输入电阻高 、 输出电阻低 。

2.三极管的偏置情况为 发射结正向偏置,集电结反向偏置 时,三极管处于饱和状态。

3.射极输出器可以用作多级放大器的输入级,是因为射极输出器的 输入电阻高 。

4.射极输出器可以用作多级放大器的输出级,是因为射极输出器的 输出电阻低 。

5.常用的静态工作点稳定的电路为 分压式偏置放大 电路。

6.为使电压放大电路中的三极管能正常工作,必须选择合适的 静态工作点 。

7.三极管放大电路静态分析就是要计算静态工作点,即计算 I B 、 I C 、 U CE 三个值。

8.共集放大电路(射极输出器)的 集电极 极是输入、输出回路公共端。

9.共集放大电路(射极输出器)是因为信号从 发射极 极输出而得名。

()10.射极输出器又称为电压跟随器,是因为其电压放大倍数 电压放大倍数接近于1 。

11.画放大电路的直流通路时,电路中的电容应 断开 。

12.画放大电路的交流通路时,电路中的电容应 短路 。

13.若静态工作点选得过高,容易产生 饱和 失真。

14.若静态工作点选得过低,容易产生 截止 失真。

15.放大电路有交流信号时的状态称为 动态 。

16.当 输入信号为零 时,放大电路的工作状态称为静态。

17.当 输入信号不为零 时,放大电路的工作状态称为动态。

18.放大电路的静态分析方法有 估算法 、 图解法 。

19.放大电路的动态分析方法有 微变等效电路法 、 图解法 。

20.放大电路输出信号的能量来自 直流电源 。

二、选择题1、在图示电路中,已知U C C =12V ,晶体管的β=100,'b R =100k Ω。

当i U =0V 时,测得U B E =0.7V ,若要基极电流I B =20μA ,则R W 为 k Ω。

AA. 465B. 565C.400D.3002.在图示电路中,已知U C C =12V ,晶体管的β=100,若测得I B =20μA ,U C E =6V ,则R c = k Ω。

第三章 §3.2 放大电路电压放大倍数的计算习题2-2018-7-15

第三章 §3.2 放大电路电压放大倍数的计算习题2-2018-7-15

1第三章 §3.2 放大电路电压放大倍数的计算习题2【考核内容】1、掌握共射级三极管放大电路的静态工作点计算。

2、掌握共射级三极管放大电路电压放大倍数的计算。

3.1.5.放大电路的主要性能指标(一般指交流参数)(1)电压放大倍数A u :是放大电路输出电压的有效值U o 与输入电压有效值U i 的比值。

io U UA u =(2) 放大电路的输入电阻r i可以理解为从输入端看进去的等效电阻,如图左边所示。

这个电阻的大小等于放大电路输入电压与输入电流的有效值之比,即iiI U r i =, 输入电阻是衡量放大电路从其前级取电流大小的参数,反映了它对信号源的衰减程度。

输入电阻越大,从其前级取得的电流越小,对前级的影响越小,加到输入端的信号Ui ;越接近信号源电压Us 。

(3) 放大电路的输出电阻r o 是从放大器的输出端(不包括负载)看进去的等效电阻,如图右边所示。

当则输出电阻的大小为: ooI U r o =, 放大电路的输出电阻的大小,反映了它带负载能力的强弱。

输出电阻r o 越小,负载电压变化对放大电路的输出影响越小,即带负载能力越强。

3.2.2.动态分析:根据交流通路来求解交流参数交流通路就是放大电路的交流等效电路,它是指动态时,放大电路的输入、输出电路的交流电流流通的路径,即放大电路在V CC =0,仅u i 作用下交流电流所流过的路径,交流通路如图所示。

从图可看到,交流信号电压v i 加在三极管的输入端基极-发射极之间时,在其基极上将产生相应的基极变化电流i b ,这反映了三极管本身具有一定的输入电阻。

(1)动态性能指标:1)放大倍数 2)输入电阻R i 3)输出电阻R o (2)交流通路 画交流通路的原则:1)由于耦合电容容量大,所有耦合电容视为短路。

2)电源(理想无内阻电源)对地视为短路。

【例题1】: 共射极放大电路交流通路(3)估算主要性能指标 根据放大电路的交流通路求A u 、r i 和r o 这些主要参数。

共发射极放大电路习题解答

共发射极放大电路习题解答

任务4.1共发射极放大电路习题解答一、测试(一)判断题1、若Ue>Ub>Uc,则电路处于放大状态,该三极管必为NPN管。

答案:F解题:是PNP型三极管。

2、正弦信号经共射放大器放大后出现上半周失真,表明偏置电阻RB的阻值太大。

答案:T解题:上半周失真表示输入信号负半周被失真。

静态点偏低,RB电阻偏大。

3、在基本共发射极放大电路中,当系统电源U CC增大时,若电路其他参数不变,则电压放大倍数应增大。

答案:F解题:系统电源提升,电路不改变工作区,放大倍数不变。

4、只有电路既放大电流又放大电压,才称其有放大作用。

答案:F解题:只要有电流或电压放大就可以实现放大作用。

5、放大电路必须加上合适的直流电源才能正常工作。

答案:T解题:放大电路必须加上合适的直流电源才能正常工作.6、三极管电压放大倍数A u反映了放大电路对电压的放大能力,定义为放大电路的输出电压U o与输入电压U i之比。

答案:T解题:三极管电压放大倍数Au反映了放大电路对电压的放大能力,定义为放大电路的输出电压Uo与输入电压Ui之比。

7、三极管放大电路的输入电阻Ri是从放大电路的输入端看进去的交流等效电阻,它等于放大电路输入电压与输入电流的比值。

答案:T解题:三极管放大电路的输入电阻Ri是从放大电路的输入端看进去的交流等效电阻,它等于放大电路输入电压与输入电流的比值。

8、在共发射极放大电路中,温度上升, 反向饱和电流I CBO增加, 穿透电I CEO=(1+β)I CBO也增加。

答案:T解题:在共发射极放大电路中,温度上升, 反向饱和电流I CBO增加, 穿透电I CEO=(1+β)I CBO也增加。

9、在分压偏置电路中,发射极电阻R E实现静态工作点的稳定,因为当温度上升使I C增大时,I E随之增大,U E也增大;因基极电位U B=U BE+U E保持恒定,故U E增大使U BE减小,引起I B减小,使I C相应减小,从而抑制了温升引起的I C的增量,即稳定了静态工作点。

共发射极放大电路习题解答

共发射极放大电路习题解答

任务4.1共发射极放大电路习题解答一、测试(一)判断题1、若Ue>Ub>Uc,则电路处于放大状态,该三极管必为NPN管。

答案:F解题:是PNP型三极管。

2、正弦信号经共射放大器放大后出现上半周失真,表明偏置电阻RB的阻值太大。

答案:T解题:上半周失真表示输入信号负半周被失真。

静态点偏低,RB电阻偏大。

3、在基本共发射极放大电路中,当系统电源U CC增大时,若电路其他参数不变,则电压放大倍数应增大。

答案:F解题:系统电源提升,电路不改变工作区,放大倍数不变。

4、只有电路既放大电流又放大电压,才称其有放大作用。

答案:F解题:只要有电流或电压放大就可以实现放大作用。

5、放大电路必须加上合适的直流电源才能正常工作。

答案:T解题:放大电路必须加上合适的直流电源才能正常工作.6、三极管电压放大倍数A u反映了放大电路对电压的放大能力,定义为放大电路的输出电压U o与输入电压U i之比。

答案:T解题:三极管电压放大倍数Au反映了放大电路对电压的放大能力,定义为放大电路的输出电压Uo与输入电压Ui之比。

7、三极管放大电路的输入电阻Ri是从放大电路的输入端看进去的交流等效电阻,它等于放大电路输入电压与输入电流的比值。

答案:T解题:三极管放大电路的输入电阻Ri是从放大电路的输入端看进去的交流等效电阻,它等于放大电路输入电压与输入电流的比值。

8、在共发射极放大电路中,温度上升, 反向饱和电流I CBO增加, 穿透电I CEO=(1+β)I CBO也增加。

答案:T解题:在共发射极放大电路中,温度上升, 反向饱和电流I CBO增加, 穿透电I CEO=(1+β)I CBO也增加。

9、在分压偏置电路中,发射极电阻R E实现静态工作点的稳定,因为当温度上升使I C增大时,I E随之增大,U E也增大;因基极电位U B=U BE+U E保持恒定,故U E增大使U BE减小,引起I B减小,使I C相应减小,从而抑制了温升引起的I C的增量,即稳定了静态工作点。

共射极放大电路习题

共射极放大电路习题

§共射极放大电路习题1第三章§共射极放大电路习题1【考核内容】1.了解单级低频放大电路的组成和工作原理。

放大电路的基本概念(1) 放大器的定义放大电路(amplification circuit,简写AMP)也称放大器,通常是由晶体三极管、直流电源、电阻以及电容等器件组成的电子电路,作用是将一个微小的交流信号转换成较大幅值的交流信号。

(2) 放大器的方框图实用放大器的类型虽然各种各样,但是都可以用一个方框图来表示,如图所示,其中Es 是输入信号源,它代表被放大的弱小电信号;ui为输入电压,uo为输出电压,接收放大器输出信号的器件为放大器的负载,一般用等效电阻RL表示, RL表示各种形式的实际负载的等效电阻,实际用电设备(例如喇叭、显象管等),有信号源的一端叫输入端,有负载的一端叫输出端。

*(3).放大器中电流、电压符号使用规定①用大写字母带大写下标表示直流分量,如I B。

②用小写字母带小写下标表示交流分量,如i b。

对放大电路的基本要求1. 要有足够大的放大倍数(电压、电流、功率)。

2. 良好的频率特性.3. 较小的非线性失真。

足够大的放大倍数一、放大倍数放大倍数表征放大电路对微弱信号的放大能力,它是输出信号(Uo、Io、Po)比输入信号增大的倍数,又称增益,常用分贝表示,单位dB。

ioUUAu=,ioi IIA=,VIPAAVIVIPPA⋅=-==iiooio1. 放大电路的电压放大倍数,定义为输出电压有效值与输入电压有效值之比,它表示放大电路放大信号电压的能力。

2.放大电路电流放大倍数,定义为输出电流有效值与输入电流有效值之比,它表示放大电路放大电流信号的能力。

3.功率放大倍数,放大电路等效负载RL上吸收的信号功率(Po =UoIo)与输入端的信号功率(Pi =UiIi)之比,定义为放大电路的功率放大倍数。

在实际工作中,为了便于表示和计算,放大器的放大倍数也常用对数形式表示,对数的值称为增益,用“分贝”dB做单位,当改用“分贝”做单位时,放大倍数就称之为增益,这是一个概念的两种称呼。

共基极放大电路例题

共基极放大电路例题

共基极放大电路例题一、在共基极放大电路中,若输入电压为Ui,输出电压为Uo,且电压增益Av=-Uo/Ui,当Ui增大时,Uo如何变化?A. 增大B. 减小C. 不变D. 无法确定(答案:B)二、在共基极放大电路中,若输入电阻为Ri,输出电阻为Ro,则通常情况下,Ri与Ro的大小关系为?A. Ri > RoB. Ri < RoC. Ri = RoD. 无法确定(答案:A)三、共基极放大电路的主要特点是?A. 输入电阻大,输出电阻小B. 输入电阻小,输出电阻大C. 输入、输出电阻都大D. 输入、输出电阻都小(答案:B)四、在共基极放大电路中,若需要提高电压增益,可以采取的措施是?A. 增大输入电阻B. 减小输出电阻C. 增大输出电阻D. 减小输入电阻(答案:C)五、共基极放大电路通常适用于哪种信号放大?A. 高频小信号B. 低频大信号C. 高频大信号D. 低频小信号(答案:A)六、在共基极放大电路中,若晶体管的β值增大,则电压增益Av将如何变化?A. 增大B. 减小C. 不变D. 无法确定(答案:A)七、共基极放大电路的输出电压Uo与输入电压Ui的相位关系是?A. 同相B. 反相C. 正交D. 无法确定(答案:B)八、在共基极放大电路中,若需要提高输入电阻,可以采取的措施是?A. 增大晶体管的β值B. 减小晶体管的β值C. 增大输出电阻D. 减小输出电阻(答案:A)九、共基极放大电路的输出电阻Ro主要由哪部分决定?A. 输入回路B. 输出回路C. 晶体管内部电阻D. 电源内阻(答案:B)十、在共基极放大电路中,若晶体管的集电极电流Ic增大,则输出电压Uo将如何变化?A. 增大B. 减小C. 不变D. 无法确定(答案:A)。

放大电路练习题及问题详解

放大电路练习题及问题详解

一、填空题1.射极输出器的主要特点是电压放大倍数小于而接近于1, 输入电阻高 、 输出电阻低 。

2.三极管的偏置情况为 发射结正向偏置,集电结反向偏置 时,三极管处于饱和状态。

3.射极输出器可以用作多级放大器的输入级,是因为射极输出器的 输入电阻高 。

4.射极输出器可以用作多级放大器的输出级,是因为射极输出器的 输出电阻低 。

5.常用的静态工作点稳定的电路为 分压式偏置放大 电路。

6.为使电压放大电路中的三极管能正常工作,必须选择合适的 静态工作点 。

7.三极管放大电路静态分析就是要计算静态工作点,即计算 I B 、 I C 、 U CE 三个值。

8.共集放大电路(射极输出器)的 集电极 极是输入、输出回路公共端。

9.共集放大电路(射极输出器)是因为信号从 发射极 极输出而得名。

()10.射极输出器又称为电压跟随器,是因为其电压放大倍数 电压放大倍数接近于1 。

11.画放大电路的直流通路时,电路中的电容应 断开 。

12.画放大电路的交流通路时,电路中的电容应 短路 。

13.若静态工作点选得过高,容易产生 饱和 失真。

14.若静态工作点选得过低,容易产生 截止 失真。

15.放大电路有交流信号时的状态称为 动态 。

16.当 输入信号为零 时,放大电路的工作状态称为静态。

17.当 输入信号不为零 时,放大电路的工作状态称为动态。

18.放大电路的静态分析方法有 估算法 、 图解法 。

19.放大电路的动态分析方法有 微变等效电路法 、 图解法 。

20.放大电路输出信号的能量来自 直流电源 。

二、选择题1、在图示电路中,已知U C C =12V ,晶体管的β=100,'b R =100k Ω。

当i U =0V 时,测得U B E =0.7V ,若要基极电流I B =20μA ,则R W 为 k Ω。

AA. 465B. 565C.400D.3002.在图示电路中,已知U C C =12V ,晶体管的β=100,若测得I B =20μA ,U C E =6V ,则R c = k Ω。

第三章 半导体三极管及其放大电路基础3.1

第三章 半导体三极管及其放大电路基础3.1

IB/mA -0.001 IC/mA 0.001 IE/mA 0
0 0.01 0.01
0.01 0.56 0.57
0.02 1.14 1.16
0.03 1.74 1.77
0.04 2.33 2.37
0.05 2.91 2.96
I B IC I E , IC I E

IC IB
U CE
(b ) 共 发 射 极
(c) 共 集 电 极
图3 -
三极管的三种组态
下面以共发射极组态为例 分析:
1)NPN型晶体管
2)依据外部条件建立电路:
发射结(BE结)须正向偏置→ 输入回路(基极回路) 集电结(BC结)须反向偏置→ 输出回路(集电极回路) 发射极接地(原因) 3)VCC(EC)
>VBB(EB)
第三章
半导体三极管及其放大电路 基础
3.1 半导体三极管
3.2 基本共射极放大电路
3.3 放大电路的静态分析 3.4 放大电路的动态分析 3.5 静态工作点的稳定 3.6 共集与共基极放大电路
3.1 半导体三极管
晶体管
半导体二极管(第二章) 双极型半导体三极管(第三章) 半导体三极管 单极型半导体三极管(第四章)
发射极的箭头代表发射极电流的实际方向。
常用的半导体材料有硅和锗, 因此共有四种系列三极 管类型。它们对应的型号分别为: 3A(锗PNP)、3B(锗NPN)、 3C(硅PNP)、3D(硅NPN) 。
围绕内部结构阐述晶体管的电流放大作用:
二、三极管中的电流分配(内部载流子的传输过程)* 1.三极管放大的两个条件: 1)内部条件:三个区(发射区、基区和集电区)的掺杂浓度 与厚薄均不一样。两个PN结的结面积不同。从外表上看两个N

共射极基本放大电路思考题答案word版本

共射极基本放大电路思考题答案word版本

共射极基本放大电路思考题答案word版本共射极基本放大电路思考题答案1、阅读教材中有关单管放大电路的内容并估算实验电路的性能指标。

假设:3DG6 的β=100,R B1=20KΩ,R B2=60KΩ,R C=2.4KΩ,R L=2.4KΩ。

估算放大器的静态工作点,电压放大倍数A V,输入电阻 R i和输出电阻R OU B=R B2U C/(R B1+R B2)I C=I E=U B/R EU CE=U C-I C(R C+R E)R i=300+(1+β)I E/26R O=R CA V=-βR C//R L/R i2、可以用机械直流电压表直接测量晶体管的U BE吗那为什么还要先测量U B、U E,然后再减的出U BE啊。

两种相比那种好呢,又有什么缺陷呢?晶体管工作时,通常基极电流很小,当用内阻不是非常高的指针式电压表(或万用表的直流电压档)直接测量时,它会分流比较明显的电流,因而改变了电路原来的工作状态,造成测量误差。

直接测量Ube,还是测量基极对地的电压(当基极对地未接电阻时),都会有问题。

3、怎样测量R B2阻值?断开电源和拔出与晶体管连接的导线直接用万用表测量出R B2的电阻值4、当调节偏置电阻R B2,使放大器输出波形出现饱和或截止失真时,晶体管的管压降U CE怎样变化?将要饱和失真时,U CE的电压比原来的要低;将要截止失真时,U CE的电压比原来的要高。

5、改变静态工作点对放大器的输入电阻R i有否影响?改变外接电阻R L对输出电阻R O有否影响?应该是输入电阻对静态工作点有否影响,输出电阻对负载有否影响?输入电阻越大输入电流越小,静态工作点降低,反之升高;输出电阻跟带负载能力有关,即输出电阻越大负载越小,输出电阻越小负载越大,负载即是R L反过来看不是一样吗?6、在测试A v、Ri和Ro时怎样选择输入信号的大小和频率?为什么输入信号的频率一般选择1khz,为什么不选100khz或更高的频率?一般晶体管放大倍数大概就几百,所以信号选择几十毫伏的吧,否则输出饱和,1KHZ是正常语音信号的频率,普通晶体管要求是低频小信号,所以选1KHZ比较合适在低频电路中,一般的放大器最高截止频率都超过1KHZ的信号,而被放大的信号通常也在这个范围内,所以适用范围比较广。

三极管放大电路习题

三极管放大电路习题

三极管放大电路一、在括号内用“ ”或“×”表明下列说法是否正确。

(1)可以说任何放大电路都有功率放大作用;()(2)放大电路中输出的电流和电压都是由有源元件提供的;()(3)电路中各电量的交流成份是交流信号源提供的;()(4)放大电路必须加上合适的直流电源才能正常工作;()(5)由于放大的对象是变化量,所以当输入信号为直流信号时,任何放大电路的输出都毫无变化;()(6)只要是共射放大电路,输出电压的底部失真都是饱和失真。

()解:(1)√(2)×(3)×(4)√(5)×(6)×二、试分析图T2.2所示各电路是否能够放大正弦交流信号,简述理由。

设图中所有电容对交流信号均可视为短路。

图T2.2解:(a)不能。

因为输入信号被V B B短路。

(b)可能。

(c)不能。

因为输入信号作用于基极与地之间,不能驮载在静态电压之上,必然失真。

(d)不能。

晶体管将因发射结电压过大而损坏。

(e)不能。

因为输入信号被C2短路。

(f)不能。

因为输出信号被V C C短路,恒为零。

(g)可能。

(h)不合理。

因为G-S间电压将大于零。

(i)不能。

因为T截止。

三、在图T2.3所示电路中, 已知V C C =12V ,晶体管的β=100,'b R =100k Ω。

填空:要求先填文字表达式后填得数。

(1)当iU =0V 时,测得U B E Q =0.7V ,若要基极电流I B Q =20μA , 则'b R 和R W 之和R b= ≈ k Ω;而若测得U C E Q =6V ,则R c = ≈ k Ω。

(2)若测得输入电压有效值i U =5mV 时,输出电压有效值'o U =0.6V , 则电压放大倍数uA = ≈ 。

若负载电阻R L 值与R C 相等 ,则带上负载图T2.3 后输出电压有效值o U = = V 。

解:(1)3 )( 565 )(BQ CEQ CC BQ BEQ CC ,;,I U V I U V β-- 。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第三章§ 共射极放大电路习题1
【考核内容】
1. 了解单级低频放大电路的组成和工作原理。

放大电路的基本概念 (1) 放大器的定义
放大电路(amplification circuit ,简写AMP )也称放大器 ,通常是由晶体三极管、直流电源、电阻以及电容等器件组成的电子电路,作用是将一个微小的交流信号转换成较大 幅值的交流信号。

(2) 放大器的方框图
实用放大器的类型虽然各种各样,但是都可以用一个方框图来表示,如图所示,其中Es 是输入信号源,它代表被放大的弱小电信号;ui 为输入电压,uo 为输出电压,接收放大器输出信号的器件为放大器的负载,一般用等效电阻RL 表示, RL 表示各种形式的实际负载的等效电阻,实际用电设备(例如喇叭、显象管等),有信号源的一端叫输入端,有负载的一端叫输出端。

*(3).放大器中电流、电压符号使用规定 :
① 用大写字母带大写下标表示直流分量,如I B 。

② 用小写字母带小写下标表示交流分量,如i b 。

对放大电路的基本要求
1. 要有足够大的放大倍数(电压、电流、功率)。

2. 良好的频率特性.
3. 较小的非线性失真。

足够大的放大倍数 一、放大倍数
放大倍数表征放大电路对微弱信号的放大能力,它是输出信号(Uo 、Io 、Po )比输入信号增大的倍数,又称增益,常用分贝表示,单位dB 。

i
o U U A u =
, i o i I I A =, V I P A A V I V
I P P A ⋅=-==i i o o i o
1. 放大电路的电压放大倍数,定义为输出电压有效值与输入电压有效值之比,它表示放大电路放大信号电压的能
力。

2.放大电路电流放大倍数,定义为输出电流有效值与输入电流有效值之比,它表示放大电路放大电流信号的能力。

3.功率放大倍数,放大电路等效负载RL 上吸收的信号功率(Po =UoIo )与输入端的信号功率(Pi =UiIi )之比,定义为放大电路的功率放大倍数。

\
在实际工作中,为了便于表示和计算,放大器的放大倍数也常用对数形式表示,对数的值称为增益,用“分贝”dB 做单位,当改用“分贝”做单位时,放大倍数就称之为增益,这是一个概念的两种称呼。

电压增益Gu 为:)(dB lg
20i o U U G u =,电流增益Gi 为:)(dB lg 20i
o I I
Gi = 功率增益G P 定义为:)(dB lg
10i
o
P P G p = 当放大器的电压放大倍数>1时,其增益用分贝表示为一个正数,为放大电路。

当放大器的电压放大倍数<1时,其增益用分贝表示为一个负数,为衰减电路。

良好的频率特性
如放大电路对不同频率信号的幅值放大不同,就会引起幅度失真。

如放大电路对不同频率信号产生的相移不同就会引起相位失真。

幅度失真和相位失真总称为频率失真。

.较小的非线性失真
由于此失真是由电路的线性电抗元件(电阻、电容、电感等)引起的,故称为非线性失真。

晶体管工作在非线性区所引起的失真称为非线性失真。

产生非线性失真的原因来自两个方面:
共发射极基本放大电路的组成原则
#
单电源共发射极基本放大电路 双电源共发射极基本放大电路 )
1、固定偏置共发射极放大电路,如图所示: (1)、晶体管T 是整个电路的核心元件,它担负着放大任务,利用输入信号产生微弱的ib 电流,控制集电极ic 变化。

(2)、直流电源EC ,有两个作用,一方面提供负载所需信号的能量;另一方面通过Rb 给晶体管的发射结提供正向偏压,通过RC 给集电结提供反向偏压,EC (一般在几V ~几十V )。

(3)、基极偏置电阻Rb :提供基极偏置电压,决定基极偏置电流IB 的大小,称为基极偏置电阻。

选择适当的R b 值,就可使三极管有适当的工作状态(Rb 一般为几十kΩ~几百kΩ)。

(4)、集电极负载电阻Rc :将集电极电流的变化转换为电压的变化,提供给负载,称为集电极负载电阻,防止输出交流信号被短路,(Rc 一般为几kΩ); (5)、耦合电容C1、C2的作用是隔断放大电路与信号源、放大电路与负载之间的直流通路,仅让交流信号流通过,即隔直通交。

C1称为输入耦合电容,使信号源的交流信号传送到放大电路输入端。

C2称为输出耦合电容,把放大后的交流信号传送给负载,一般为几微法。

(耦合指信号由第一级向第二级传递的过程,一般不加注明时往往是指交流耦合)。


(6)、负载电阻R L ,为放大器输出端的等效电阻,经放大后的信号输出给R L 。

C1、Rb 、EC 及T 的b 、e 极构成信号的输入电路; C2、Rc 、EC 及T 的c 、e 极构成信号的输出电路。

以三极管为核心的基本放大电路,输入信号ui 从三极管的基极和发射极之间输入,放大后输出信号uo 从三极管的集电极和发射极之间输出,发射极是输入、输出回路的公共端,故称该电路为共发射极放大电路。

在分析放大电路时,常以公共端作为电路的零电位参考点,称之为"地"端(并非真正接到大地)。

电路图上用"┻"作标记,电路中各点的电压都是指该点对地端的电位差。

电压参考正方向规定为上"+"下"-"电流参考正方向规定为流入电路为正,流出电路为负。

【说明】:放大电路放大的本质.........是能量的控制和转换,在输入信号的作用下,通过放大电路将直流电源的能量转换成负载所获得的能量,使负载从电源获得的能量大于信号源所提供的能量。

2、放大电路的组成原则
(1)、必须有直流电源,电阻适当,同电源配合,使放大管有合适静态工作点(Q 点)。

基极偏置
R b R c
V CC
C 2
C 1 +
+ u o

u
R L VT


V BB
u o R b R c
+V CC
C 2
C 1 +

u i
^
R
(2)、输入信号必须能够作用于放大管的输入回路。

(3)、有输出信号,当负载接入时,必须保证放大管的输出回路的动态电流能够作用于负载,从而使负载获得比输入信号大得多的信号电流或信号电压。


§ 共射极放大电路自测题1
一、填空题
1、放大电路(amplification circuit )也称 ,通常是由 、 、 以及电容等器件组成的电子电路,作用是将一个微小的交流信号转换成 幅值的交流信号。

2、对放大电路的基本要求: 要有足够大的 倍数(电压、电流、功率);良好的 特性;较小的 失真。

3、放大倍数表征放大电路对微弱信号的 能力,它是输出信号(Uo 、Io 、Po )比输入信号增大的倍数,又称 ,常用分贝表示,单位 。

4、放大电路的电压放大倍数定义为 ,它表示放大电路放大信号电压的能力。

即=u A
5、电流放大倍数放大电路电流放大倍数定义为 ,它表示放大电路放大电流信号的能力。

即=i A
6、. 放大电路等效负载RL 上吸收的信号功率(Po =UoIo )与输入端的信号功率(Pi =UiIi )之比,定义为放大电路的功率放大倍数。

即=P A
7、在实际工作中,为了便于表示和计算,放大器的放大倍数也常用对数形式表示,对数的值称为 ,用“分贝”dB 做单位、。

8、电压增益Gu :=u G ;电流增益Gi :=Gi ;功率增益p G :=p G
11、如放大电路对不同频率信号的幅值放大不同,就会引起 失真。

如放大电路对不同频率信号产生的相移不同就会引起 失真。

幅度失真和相位失真总称为 失真。

12、由于此失真是由电路的线性电抗元件(电阻、电容、电感等)引起的,故称为非线性失真。

晶体管工作在非线性区所引起的失真称为 失真。

13、放大电路放大的本质.........是 的控制和转换,在输入信号的作用下,通过放大电路将直流电源的能量转换成负载所获得的能量,使负载从电源获得的能量大于信号源所提供的能量。

14、在分析放大电路时,常以 端作为电路的零电位参考点,称之为"地"端(并非真正接到大地)。

电路图上用"┻"作标记,电路中各点的电压都是指该点对地端的电位差。

15、放大器中电流、电压符号使用规定
① 用大写字母带大写下标表示 分量,如I B 。

② 用小写字母带小写下标表示 分量,如i b 。

*16、放大电路的组成原则
(1)、必须有 ,电阻适当,同电源配合,使放大管有合适静态工作点(Q 点)。


(2)、 信号必须能够作用于放大管的输入回路。

(3)、有 信号,当负载接入时,必须保证放大管的输出回路的动态电流能够作用于负载,从而使负载获得比输入信号大得多的信号电流或信号电压。

二、综合题
1、一个放大器的输入信号为25mV ,其输出信号为, 问其放大倍数为多少电压增益Gu 为多少
/
2、共发射极基本放大电路的组成,填写元器件名称与作用
[
电。
