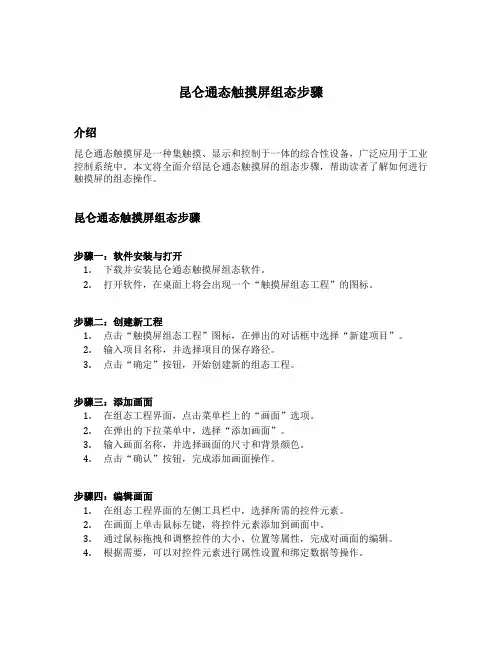

昆 仑通态触摸屏组态步骤
昆仑通态触摸屏组态步骤介绍昆仑通态触摸屏是一种集触摸、显示和控制于一体的综合性设备，广泛应用于工业控制系统中。
本文将全面介绍昆仑通态触摸屏的组态步骤，帮助读者了解如何进行触摸屏的组态操作。
昆仑通态触摸屏组态步骤步骤一：软件安装与打开1.下载并安装昆仑通态触摸屏组态软件。
2.打开软件，在桌面上将会出现一个“触摸屏组态工程”的图标。
步骤二：创建新工程1.点击“触摸屏组态工程”图标，在弹出的对话框中选择“新建项目”。
2.输入项目名称，并选择项目的保存路径。
3.点击“确定”按钮，开始创建新的组态工程。
步骤三：添加画面1.在组态工程界面，点击菜单栏上的“画面”选项。
2.在弹出的下拉菜单中，选择“添加画面”。
3.输入画面名称，并选择画面的尺寸和背景颜色。
4.点击“确认”按钮，完成添加画面操作。
步骤四：编辑画面1.在组态工程界面的左侧工具栏中，选择所需的控件元素。
2.在画面上单击鼠标左键，将控件元素添加到画面中。
3.通过鼠标拖拽和调整控件的大小、位置等属性，完成对画面的编辑。
4.根据需要，可以对控件元素进行属性设置和绑定数据等操作。
步骤五：设置触发动作1.在组态工程界面的左下角属性栏中，选择“事件触发”选项。
2.在控件的属性设置界面，选择需要触发的事件类型，如点击、触摸、鼠标移入等。
3.设置触发条件和触发后的动作，可以是页面跳转、数据写入、弹出对话框等。
4.点击“确定”按钮，完成触发动作的设置。
步骤六：调试与运行1.点击菜单栏上的“工具”选项，选择“调试与运行”。
2.在弹出的窗口中，选择触摸屏类型和连接方式，点击“确定”按钮。
3.在调试与运行界面，可以通过触摸屏模拟器进行画面演示和测试。
4.根据需要，可以调整画面的样式和布局，直到达到预期效果为止。
步骤七：上传到触摸屏设备1.在组态工程界面，点击菜单栏上的“工具”选项。
2.在下拉菜单中选择“上传到触摸屏设备”。
3.在弹出的对话框中，选择触摸屏设备的通信方式和地址。
昆仑通态触摸屏的用法
昆仑通态触摸屏的用法随着科技的不断发展，触摸屏技术在各个领域得到了广泛的应用，其中昆仑通态触摸屏以其优越的性能和便捷的操作方式成为了众多用户的首选。
本文将详细介绍昆仑通态触摸屏的使用方法，帮助用户更好地使用这一先进的科技产品。
第一部分：准备工作在开始使用昆仑通态触摸屏之前，首先需要进行一些准备工作。
1. 确保触摸屏的电源正常连接，并且处于开启状态。
2. 确认您的设备支持触摸屏功能，例如手机、平板电脑、电子白板等。
3. 如果是首次使用，建议查阅产品说明书，了解产品功能和特性。
第二部分：基本操作1. 单点触摸昆仑通态触摸屏支持单点触摸，即通过手指在屏幕上轻触来进行操作。
可以通过单点触摸来打开应用程序、点击链接、选择菜单等。
2. 多点触摸昆仑通态触摸屏还支持多点触摸，用户可以使用两个或多个手指在屏幕上同时触摸，实现放大、缩小、旋转等操作。
在图片浏览时，可以使用两个手指捏合或张开来放大或缩小图片。
3. 滑动操作通过在屏幕上滑动手指，可以实现屏幕内容的上下左右滚动，适用于网页浏览、文件查看等场景。
4. 长按操作长按屏幕上的特定位置可以触发特定的功能，例如在应用图标上进行长按可以调出相关的操作选项。
在编辑文档时，也可以使用长按来选择文字或操作其他编辑功能。
第三部分：高级功能1. 手势识别除了基本的触摸操作之外，昆仑通态触摸屏还支持手势识别功能，例如双击、双指轻点、手势密码等。
通过手势识别，用户可以更快捷地进行操作，并且提高了用户体验。
2. 笔触操作如果触摸屏支持笔触功能，用户可以使用专门设计的触控笔来进行精准的操作，例如绘画、签名等。
在电子白板、平板电脑等设备上，笔触操作可以更好地发挥触摸屏的功能。
3. 调整设置在使用昆仑通态触摸屏时，用户可以根据自己的需求进行个性化的设置，例如调整触摸灵敏度、触摸音效、触摸区域等。
这些设置可以提高触摸屏的适用性和舒适性。
第四部分：注意事项在使用昆仑通态触摸屏时，用户需要注意一些事项，以确保产品的长期稳定运行：1. 避免使用尖锐或硬物体触摸屏幕，避免刮伤屏幕表面。
关于昆仑通态触摸屏的用法课件
进入到设备窗口中，右 键选择设备工具箱，在 设备工具箱中选择设备 管理，弹出设备管理窗 口，选择我们要增加的 设备，点击下面的“增 加”按钮，在在右侧中 会出现选定设备。我们 所需要的设备呢大都是 画面中的这些设备，实 际中我要选择那些设备 后面讲。点击确认后设 备模板会一直存在设备 管理中，下次新建工程 时不用在从模板中选择 直接从管理箱中选择即 可。
精品
一 设备的建立和安装
1、添加设备模板
首先，我们打开昆仑通态的组态环境，可以看到工作台中有五个窗 口，选择工作台中的设备窗口，双击设备窗口图标，进入。
设备窗口是触摸屏系统与作为测控对象的外部设备建立联系的后台作 业环境，负责驱动外部设备，控制外部设备的工作状态。系统通过设 备与数据之间的通道，把外部设备的运行数据采集进来，送入实时数 据库，供系统其它部分调用，并且把实时数据库中的数据输出到外部 设备，实现对外部设备的操作与控制。
为不能对这些对象进行写操作。
赋值号的右边为一表达式，表达式的类型必须与左边数据对象值的 类型相符合，否则系统会提示“赋值语句类型不匹配”的错误信息。 条件语句
条件语句有如下形式; IF THEN ENDIF
精品
大家在画面中看到还有一个用户定制设备，是为用户添加新的驱动程 序准备的。点击，下面的“安装”按钮有灰色变为黑色，选择安装， 会出现以下对话框，选 择是出现是，出现选择 驱动路径的对话框确定 后在用户定制设备中就 出现了我们添加的设备。 注意：我们增加的驱动 路径不能改动，否则在 下次打开工程时会出错 误，添加的设备不能打开。
精品
果想转发多个后台，要进行修改：进入安装程序mcgse→program→ drivers→通用设备，把ModbusTCP数据转发设备（一对一）替换为 ModbusTCP数据转发设备（一对多）。 双击转发设备进入属性设置。这 里设备地址不能为0，最小是1， 和后台定义设备地址相同。如： 192.168.100.146:502 1，最后 一位和设备地址相同。监听端 设为502通用端口。一个父设备 对应为一个后台，所以，要转 发几个后台就要定义几个父设 备。串口转发设备的属性于此 类似。所不同的是因为是串口 通讯没有监听端口。
昆仑通态触屏操作手册资料
中牟新城水厂触屏操作手册鞍山易兴自动化工程有限公司2016年8月4日目录第一章 V型滤池触摸屏（炭滤同V滤操作） (1)1.1 V型滤池触摸屏简介 (1)1.2 具体操作方法 (2)第二章反冲洗泵房触摸屏 (6)2.1反冲洗泵房触摸屏简介 (6)2.2 具体操作方法 (7)第三章排水泵房触摸屏 (9)3.1 排水泵房触摸屏简介 (9)3.2具体操作方法: (10)第四章送水泵房触摸屏 (12)4.1 送水泵房触摸屏简介 (12)4.2具体操作方法: (13)第五章公共部分说明 (15)第一章V型滤池触摸屏（炭滤同V滤操作）1.1 V型滤池触摸屏简介图1.1本触摸屏主要由顶部标题栏、左侧页面切换栏、与中部主页面组成。
V型滤池包括以下7个主页面：工艺图、阀状态控制、反冲洗时间、参数画面、操作画面、历史数据与历史曲线主要控制对象：进水阀、排水阀、出水调节阀、初滤水阀、反冲洗水阀、反冲洗气阀、放气阀。
主要监测对象：V型滤池液位、水头损失、进出水浊度、风机状态、反冲洗水泵状态、滤池过滤状态。
1.2 具体操作方法当触摸屏供电后如下图显示：图1.2该画面为V型滤池工艺图画面，可在此画面了解到V型滤池主要设备参数与状态。
当阀门开到位时，屏中相应阀门变为绿色（如图1.2所示，进水阀变为绿色，阀门状态为开）。
当滤池液位上升时，触屏中液位随之上升。
如想进入其他画面，可按屏中相应画面名称进入。
点击控制面板如下：图1.3在本画面显示各个阀的运行状态，以及可设定阀门状态与选择是否PID调节。
阀门自动调节方法：确定PID调节显示为“PID自动调节”，如未显示则按下“PID调节切换”，此时即为PID自动调节状态阀门手动调节方法：当滤池当前状态为“人为控制状态时”（如何进入人为控制状态请参照“状态画面”说明），首先确定PID调节显示为“触摸屏手动调节阀门开度”，此时阀门显示“就地”。
便可通过点击“开阀”、“关阀”来手动调节阀门，出水调节阀可通过点击“”点击“状态画面”进入如下画面：图1.4点击“”“”，出现二级确认窗口，点击“是”可使滤池进入“过滤状态”或“停止过滤状态”，点击“否”可取消操作。
昆仑通态触摸屏教程服务宝典
内容简介本书通过对大量客户问题的总结和归纳，提炼出了100个常见的技术问题，并对每个问题的处理方案进行简明扼要的说明，有助于各级代理商技术人员、终端客户技术人员能够方便、快捷的处理在实际的使用过程中遇见的各种问题。
未经许可，不得以任何方式复制或抄袭本书之部分或全部内容。
版权所有，侵权必究。
服务宝典北京昆仑通态发行2010年5月第2版目录?第一章常见问题处理流程 (1)1.清除组态工程密码流程 (1)2.注册码申请流程 (2)3.硬件返修流程 (3)第二章软件问题 (4)组态软件点数如何计算 (4)5.网络版客户端个数怎么计算 (4)6.安装时提示不能安装并口狗驱动 (4)7.如何安装英文版MCGS通网版软件 (5)8.加密狗有哪几种类型 (5)9.检测不到加密狗 (5)10.打开工程提示文件名不能包含空格.611.如何实现开机运行工程 (7)12.如何查看软件运行记录 (8)13.如何屏蔽热键 (8)14.存盘数据浏览中分割时间点含义 (8)15.历史表格无法显示提取后数据 (9)16.如何保存数据至SQL数据库 (9)是否可以访问ORACLE数据..1018.网络版工程运行和退出速度慢 (10)19.用IE浏览器浏览网络版工程 (10)20.工程损坏如何进行修复 (12)21.如何实现横向打印 (13)22.脚本驱动可以在通用版中使用吗..13工程运行环境自动重启 (13)工程运行30分钟退出 (14)25.注册码如何安装 (14)26.下载工程时提示版本不一致 (15)27.如何更换TPC中环境 (15)28.组对象中增加/删除成员不起作用16秒钟以下的存盘数据怎样实现 (16)30.如何导出TPC中保存的历史数据 (16)31.历史表格数据不刷新 (16)32.历史表格中不显示历史数据 (17)33.工程运行中如何改报警上下限值..1734.历史报警不显示 (17)35.实时报警不显示 (18)中报警数据占用多少空间 (18)中存盘数据占用空间如何计算 1838.如何更改TPC中软键盘大小 (18)如何进行窗口打印 (19)打印窗口如何充满纸张 (19)41.网线下载工程失败 (20)42.如何解决USB下载失败 (20)系统下USB无法下载工程 (21)44.如何实现弹出子窗口 (22)45.断电后保存作为下次开机初始值..2246.如何设置工程运行期限 (23)第三章通讯问题 (24)47.设备管理器中驱动很少 (24)48.通用串口父设备,能加多少子设备.2449.设备调试有数据工程画面无数据..25和模块能否挂接在一个串口下2551.如何查看设备的通讯状态 (26)52.通讯状态为-8表示什么意思 (26)53.运行工程提示串口初始化失败 (26)的COM2口与设备通讯不上..2755.数据能读不能写 (27)是否支持OPC通讯 (28):PLC同TPC7062K通讯接线 28:PLC同PC机的通讯接线 (28):TPC和PLC通讯不上 (28):用标准PPI电缆不能通讯.29:通讯状态跳变是什么原因29:如何连接PLC中的和TPC能否实现多主多从.30:是否支持自由口通讯 (30)65.三菱PLC:编程口同TPC7062K接线3166.三菱PLC:编程口通讯如何选驱动..3167.三菱PLC: 编程口参数设置 (32)68.欧姆龙PLC: PLC同TPC7062K接线3269.欧姆龙PLC支持什么通讯协议 (32)70.欧姆龙PLC:父设备参数设置 (33)71.欧姆龙PLC:地址如何设置 (33): PLC同PC机的通讯方式 (34):TCP通讯,需添加什么驱动34:能否直接读取AIAO数据..34同TPC7062K的通讯接线..34:适配器连接TPC端线序 (35):通讯状态始终为-1 (35)与TPC连接,如何添加设备35:支持哪些通讯方式 (36):地址如何对应 (36)第四章触摸屏硬件问题 (37)兆TPC主要特性是什么 (37)主口和从口的区别 (37)的串口引脚定义 (38)84.启动工程/不启动工程按钮含义 (38)85.如何用触摸形式操作右键 (39)86.如何对TPC进行触摸校准 (39)87.如何查看TPC的IP地址 (39)88.如何更改TPC的IP地址 (40)89.如何设置TPC背光灯时间 (40)90.如何设置蜂鸣器启动和关闭 (40)91.如何更新TPC启动画面 (41)92.如何查看TPC磁盘剩余空间？ (41)93.如何在TPC中实现屏保 (41)94.如何上传TPC中的工程 (42)95.运行环境启动后白屏的原因 (43)96.如何看PC机与TPC网络连接状态..4397.如何进入TPC操作系统 (44)98.如何通过PC机进入TPC操作系统..4499.实现同型号TPC间的工程移植 (44)100.如何对TPC串口进行测试 (45)第一章常见问题处理流程1. 清除组态工程密码流程(1)记录客户信息：包括单位名称、客户名称、联系电话,向客户索要组态工程并要求客户提供盖有公章的证明文件和购买途径；证明文件格式：我公司为XXX，该组态工程为我公司用北京昆仑通态MCGS软件开发，版权为我公司所有，而与此产生的版权纠纷问题与北京昆仑通态公司无关。
关于昆仑通态触摸屏的用法课件
赋值号的右边为一表达式，表达式的类型必须与左边数据对象值的 类型相符合，否则系统会提示“赋值语句类型不匹配”的错误信息。 条件语句
条件语句有如下形式; IF THEN ENDIF
精品
如右图所示，在对象元件库中 选择自己需要的元件。我们有 时候要找不到适合的元件就要 自己做然后添加到元件库。做 完画面，就要进行动态连接。 例如：
1. 做一个按钮。
可以先画一个矩形，右键，选 择属性，在对话框中选择按钮 动作，这样属性上就会出现按 钮动作的属性。打开按钮动作 的属性设置就能实现标准按钮 的作用而比标准按钮美观。标 准按钮不能改颜色和形状。
精品
进入到设备窗口中，右 键选择设备工具箱，在 设备工具箱中选择设备 管理，弹出设备管理窗 口，选择我们要增加的 设备，点击下面的“增 加”按钮，在在右侧中 会出现选定设备。我们 所需要的设备呢大都是 画面中的这些设备，实 际中我要选择那些设备 后面讲。点击确认后设 备模板会一直存在设备 管理中，下次新建工程 时不用在从模板中选择 直接从管理箱中选择即 可。
精品
二 画面的建立和动态连接
➢ 用户窗口的建立 ➢ 用户窗口的动画组态 ➢ 用户窗口的命令语言
精品
1 用户窗口的建立
我们在工作台上点击用户窗口，进
入用户窗口的的界面。点击右侧的 新建窗口，新建的窗口名称是一窗 口0，窗口1命名的，点击窗口属性 进行设置。
在基本属性里有窗口名称，窗口标
题，都是自己定义，窗口背景自己 选择颜色。
注意：如果画出的图画想和窗口背 景色一至或显示窗口背景色，最 好在填充颜色里选择无填充。如 画一蓝边方框，填充和背景都为 黑色，显示时有可能填充色显示 为其他颜色。精品来自3. 用户窗口的命令语言
昆仑通态触屏操作手册簿
中牟新城水厂触屏操作手册易兴自动化工程2016年8月4日目录第一章 V型滤池触摸屏（炭滤同V滤操作） (1)1.1 V型滤池触摸屏简介 (1)1.2 具体操作方法 (2)第二章反冲洗泵房触摸屏 (6)2.1反冲洗泵房触摸屏简介 (6)2.2 具体操作方法 (7)第三章排水泵房触摸屏 (9)3.1 排水泵房触摸屏简介 (9)3.2具体操作方法: (10)第四章送水泵房触摸屏 (12)4.1 送水泵房触摸屏简介 (12)4.2具体操作方法: (13)第五章公共部分说明 (15)第一章V型滤池触摸屏（炭滤同V滤操作）1.1 V型滤池触摸屏简介图1.1本触摸屏主要由顶部标题栏、左侧页面切换栏、与中部主页面组成。
V型滤池包括以下7个主页面：工艺图、阀状态控制、反冲洗时间、参数画面、操作画面、历史数据与历史曲线主要控制对象：进水阀、排水阀、出水调节阀、初滤水阀、反冲洗水阀、反冲洗气阀、放气阀。
主要监测对象：V型滤池液位、水头损失、进出水浊度、风机状态、反冲洗水泵状态、滤池过滤状态。
1.2 具体操作方法当触摸屏供电后如下图显示：图1.2该画面为V型滤池工艺图画面，可在此画面了解到V型滤池主要设备参数与状态。
当阀门开到位时，屏中相应阀门变为绿色（如图1.2所示，进水阀变为绿色，阀门状态为开）。
当滤池液位上升时，触屏中液位随之上升。
如想进入其他画面，可按屏中相应画面名称进入。
点击控制面板如下：图1.3在本画面显示各个阀的运行状态，以及可设定阀门状态与选择是否PID调节。
阀门自动调节方法：确定PID调节显示为“PID自动调节”，如未显示则按下“PID调节切换”，此时即为PID自动调节状态阀门手动调节方法：当滤池当前状态为“人为控制状态时”（如何进入人为控制状态请参照“状态画面”说明），首先确定PID调节显示为“触摸屏手动调节阀门开度”，此时阀门显示“就地”。
便可通过点击“开阀”、“关阀”来手动调节阀门，出水调节阀可通过点击“”点击“状态画面”进入如下画面：图1.4点击“”“”，出现二级确认窗口，点击“是”可使滤池进入“过滤状态”或“停止过滤状态”，点击“否”可取消操作。
昆仑通态触摸屏教程服务宝典
昆仑通态触摸屏教程服务宝典
昆仑通态触摸屏是一种先进的技术设备，广泛应用于各个行业和领域，包括商业、教育、医疗、政府等。
为了更好地使用昆仑通态触摸屏，我们
需要了解一些基本的教程和技巧。
在本服务宝典中，我们将为您提供详细
的昆仑通态触摸屏教程，帮助您更好地使用和操作这一设备。
第一部分：基本操作
1.打开和关闭昆仑通态触摸屏：长按电源按钮，屏幕会亮起或熄灭。
2.触摸屏操作：您可以使用手指或特制的触控笔在屏幕上进行操作。
轻点、滑动、拖拽和捏合等手势都可以被昆仑通态触摸屏识别和响应。
第二部分：功能介绍
1.多点触控：昆仑通态触摸屏支持多点触控，即可以同时接受多个触
摸点的输入。
这使得操作更加灵活和高效。
2.写字板功能：昆仑通态触摸屏内置写字板功能，您可以直接在屏幕
上书写，支持手写识别和笔记记录。
3.拓展功能：昆仑通态触摸屏可以与电脑、投影仪、音响等设备连接，实现更多的功能和应用，如演示文稿、多媒体播放、视频会议等。
第三部分：常见问题解答
1.昆仑通态触摸屏无法开机怎么办？
-请检查电源是否插好，并确保电源插座正常工作。
-尝试长按电源按钮或使用遥控器开机。
2.触摸屏上的操作无法正确响应怎么办？
-确保屏幕清洁，避免有灰尘或污渍影响触摸操作。
-检查是否有干扰物品，如手套、遮挡物等，避免干扰触摸屏的工作。
3.昆仑通态触摸屏如何连接到其他设备？
-可通过HDMI、VGA或USB等接口与电脑、投影仪等设备连接。
-确保使用正确的连接线，并设置相关设备的输入源为触摸屏。
总结：。
昆仑通态触摸屏应用说明
昆仑通态触摸屏应用打开MCGSE组态环境 (2)新建工程 (2)添加驱动 (4)新建变量 (8)新建I量 (12)新建Q量 (13)新建UINT量 (13)新建INT量 (14)新建窗口 (17)画面编辑 (19)1、文本 (20)2、数值显示 (22)3、调试窗口文本显示 (24)4、按钮（窗口切换） (27)5、柱状图 (28)6、断路器 (30)7、手车 (31)8、操作命令 (32)工程下载 (36)工程下载时主控窗口的属性设置 (38)触摸屏设置 (39)打开MCGSE组态环境新建工程点击“新建工程（N）”，选择触摸屏型号，点击“确定”，点击“工程另存为（A）”，选择保存的路径，输入文件名，点击“保存”。
添加驱动点击“设备组态”，右击选择“设备工具箱（X）”，点击“设备管理”，双击“GE90TCPIP”，双击“GE90TCP”，右栏会出现“GE90TCP”，选中，点击“确认”，双击“GE90TCP”，新建变量双击“设备0—[GE90TCP]”PLC IP地址，GE9030端口号为18245“采集优化”选择“0—不优化”，否则%R1--%R200地址的值在通道里能看到，窗口里无法显示触摸屏IP地址，本地端口号为1281PLC IP地址，GE9030端口号为18245除默认生成的设备通道，新建I量新建UINT量点击“确认（A）”。
选中“0001”，点击“快速连接变量”，选中“0011”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，选中“0021”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，选中“0031”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，新建窗口点击“新建窗口”，出现“窗口0”，选中“窗口0”，点击“窗口属性”，修改窗口名称等，可修改窗口名称、窗口背景色，点击“确认”。
画面编辑选中“主菜单”，点击“动画组态”，1、文本点击“确认”调整字体大小2、数值显示选择显示输出可乘任意系数选择数值量输出2位小数3、调试窗口文本显示DI_01=1时，显示“1”DI_01=0时，显示“0”4、按钮（窗口切换）5、柱状图点击“”，先横向拖，再纵向拉升，6、断路器7、手车：先用直线画线小车图形，组包后，再设置可见性。
MCGS100问题
MCGS100问题昆仑通态触摸屏教程服务宝典（第2版）⽬录第⼀章常见问题处理流程 (1)1.清除组态⼯程密码流程 (1)2.注册码申请流程 (2)3.硬件返修流程 (3)第⼆章软件问题 (4)4.MCGS组态软件点数如何计算 (4)5.⽹络版客户端个数怎么计算 (4)6.安装时提⽰不能安装并⼝狗驱动 (4)7.如何安装英⽂版MCGS通⽹版软件 (5)8.加密狗有哪⼏种类型 (5)9.检测不到加密狗 (5)10.打开⼯程提⽰⽂件名不能包含空格.611.如何实现开机运⾏⼯程 (7)12.如何查看软件运⾏记录 (8)13.如何屏蔽热键 (8)14.存盘数据浏览中分割时间点含义 (8)15.历史表格⽆法显⽰提取后数据 (9)16.如何保存数据⾄SQL数据库 (9)17.MCGS是否可以访问O RACLE数据..1018.⽹络版⼯程运⾏和退出速度慢 (10)20.⼯程损坏如何进⾏修复 (12)21.如何实现横向打印 (13)22.脚本驱动可以在通⽤版中使⽤吗..1323.TPC⼯程运⾏环境⾃动重启 (13)24.TPC⼯程运⾏30分钟退出 (14)25.注册码如何安装 (14)26.下载⼯程时提⽰版本不⼀致 (15)27.如何更换TPC中环境 (15)28.组对象中增加/删除成员不起作⽤1629.1秒钟以下的存盘数据怎样实现 (16)30.如何导出TPC中保存的历史数据 (16)31.历史表格数据不刷新 (16)32.历史表格中不显⽰历史数据 (17)33.⼯程运⾏中如何改报警上下限值..1734.历史报警不显⽰ (17)35.实时报警不显⽰ (18)36.TPC中报警数据占⽤多少空间 (18)37.TPC中存盘数据占⽤空间如何计算 1838.如何更改TPC中软键盘⼤⼩ (18)39.TPC如何进⾏窗⼝打印 (19)40.TPC打印窗⼝如何充满纸张 (19)41.⽹线下载⼯程失败 (20)42.如何解决USB下载失败 (20)43.V ISTA系统下USB⽆法下载⼯程 (21)44.如何实现弹出⼦窗⼝ (22)45.断电后保存作为下次开机初始值..2246.如何设置⼯程运⾏期限 (23)第三章通讯问题 (24)47.设备管理器中驱动很少 (24)48.通⽤串⼝⽗设备,能加多少⼦设备.2449.设备调试有数据⼯程画⾯⽆数据..2550.PLC和模块能否挂接在⼀个串⼝下2551.如何查看设备的通讯状态 (26)52.通讯状态为-8表⽰什么意思 (26)53.运⾏⼯程提⽰串⼝初始化失败 (26)54.TPC的COM2⼝与设备通讯不上..2755.数据能读不能写 (27)56.TPC是否⽀持OPC通讯 (28)57.200PLC:PLC同TPC7062K通讯接线 2858.200PLC:PLC同PC机的通讯接线 (28)59.200PLC:TPC和PLC通讯不上 (28)60.200PLC:⽤标准PPI电缆不能通讯.2961.200PLC:通讯状态跳变是什么原因2962.200PLC:如何连接PLC中的VW10.2963.200PLC和TPC能否实现多主多从.3064.200PLC:是否⽀持⾃由⼝通讯 (30)65.三菱PLC:编程⼝同TPC7062K接线3166.三菱PLC:编程⼝通讯如何选驱动..3167.三菱PLC:编程⼝参数设置 (32)68.欧姆龙PLC:PLC同TPC7062K接线3269.欧姆龙PLC⽀持什么通讯协议 (32)70.欧姆龙PLC:⽗设备参数设置 (33)71.欧姆龙PLC:地址如何设置 (33)72.300PLC:PLC同PC机的通讯⽅式 (34)73.300PLC:TCP通讯,需添加什么驱动3474.300PLC:能否直接读取AIAO数据..3475.300PLC同TPC7062K的通讯接线..3476.300PLC:适配器连接TPC端线序 (35)77.300PLC:通讯状态始终为-1 (35)78.300PLC与TPC连接,如何添加设备3579.M ODBUS:⽀持哪些通讯⽅式 (36)80.M ODBUS:地址如何对应 (36)第四章触摸屏硬件问题 (37)81.128兆TPC主要特性是什么 (37)/doc/752e42bde009581b6bd9ebc4.html B主⼝和从⼝的区别 (37)83.TPC7062K的串⼝引脚定义 (38)84.启动⼯程/不启动⼯程按钮含义 (38)85.如何⽤触摸形式操作右键 (39)86.如何对TPC进⾏触摸校准 (39)87.如何查看TPC的IP地址 (39)88.如何更改TPC的IP地址 (40)89.如何设置TPC背光灯时间 (40)90.如何设置蜂鸣器启动和关闭 (40)91.如何更新TPC启动画⾯ (41)92.如何查看TPC磁盘剩余空间？ (41)93.如何在TPC中实现屏保 (41)94.如何上传TPC中的⼯程 (42)95.运⾏环境启动后⽩屏的原因 (43)96.如何看PC机与TPC⽹络连接状态..4397.如何进⼊TPC操作系统 (44)98.如何通过PC机进⼊TPC操作系统..4499.实现同型号TPC间的⼯程移植 (44)100.如何对TPC串⼝进⾏测试 (45)第⼀章常见问题处理流程1.硬件返修流程(1)联系相应区域的销售代理商；(2)向代理商提交客户信息(包括单位名称、客户姓名、联系电话、收货地址)，TPC的型号，编号，以及详细问题描述信息即可。
昆仑通态(MCGS)触摸屏
昆仑通态（MCGS）7022Nt触摸屏介绍一、产品外观
二、产品安装
2.1 外观尺寸
2.2 安装角度
2.3 安装挂钩
注意：安装前注意螺钉前端需与挂钩边缘基本持平。
2.4 电源接线
步骤1：将24V电源线剥线后插入电源插头接线端子中；步骤2：使用一字螺丝刀将电源插头螺钉锁紧；
步骤3：将电源插头插入产品的电源插座。
电源插头示意图及引脚定义如下图所示：
建议：采用直径为1.25mm2（AWG18）的电源线
注意：仅限24V DC！建议电源的输出功率为15W。
2.4 外部接口
三、触摸屏启动
使用24V直流电源给TPC供电，开机启动后屏幕出现“正在启动”提示进度条，此时不需要任何操作系统将自动进入工程运行界面。
四、触摸屏校准
进入触摸屏校准程序：TPC开机启动后屏幕出现“正在启动”提示进度条，此时使用触摸笔或手指轻点屏幕任意位置，进入启动属性界面。
等待30秒，系统将自动运行触摸屏校准程序。
触摸屏校准：使用触摸笔或手指轻按十字光标中心点不放，当光标移动至下一点后抬起；重复该动作，直至提示“新的校准设置已测定”，轻点屏幕任意位置退出校准程序。
昆仑通态触摸屏教程服务宝典
内容简介本书通过对大量客户问题的总结和归纳,提炼出了100个常见的技术问题,并对每个问题的处理方案进行简明扼要的说明,有助于各级代理商技术人员、终端客户技术人员能够方便、快捷的处理在实际的使用过程中遇见的各种问题;未经许可,不得以任何方式复制或抄袭本书之部分或全部内容;版权所有,侵权必究;服务宝典北京昆仑通态发行2010年5月第2版目录第一章常见问题处理流程 (1)1.清除组态工程密码流程 (1)2.注册码申请流程 (2)3.硬件返修流程 (3)第二章软件问题 (4)组态软件点数如何计算 (4)5.网络版客户端个数怎么计算 (4)6.安装时提示不能安装并口狗驱动 (4)7.如何安装英文版MCGS通网版软件 (5)8.加密狗有哪几种类型 (5)9.检测不到加密狗 (5)10.打开工程提示文件名不能包含空格.611.如何实现开机运行工程 (7)12.如何查看软件运行记录 (8)13.如何屏蔽热键 (8)14.存盘数据浏览中分割时间点含义 (8)15.历史表格无法显示提取后数据 (9)16.如何保存数据至SQL数据库 (9)是否可以访问O RACLE数据..1018.网络版工程运行和退出速度慢 (10)19.用IE浏览器浏览网络版工程 (10)20.工程损坏如何进行修复 (12)21.如何实现横向打印 (13)22.脚本驱动可以在通用版中使用吗..13工程运行环境自动重启 (13)工程运行30分钟退出 (14)25.注册码如何安装 (14)26.下载工程时提示版本不一致 (15)27.如何更换TPC中环境 (15)28.组对象中增加/删除成员不起作用16秒钟以下的存盘数据怎样实现 (16)30.如何导出TPC中保存的历史数据 (16)31.历史表格数据不刷新 (16)32.历史表格中不显示历史数据 (17)33.工程运行中如何改报警上下限值..1734.历史报警不显示 (17)35.实时报警不显示 (18)中报警数据占用多少空间 (18)中存盘数据占用空间如何计算 1838.如何更改TPC中软键盘大小 (18)如何进行窗口打印 (19)打印窗口如何充满纸张 (19)41.网线下载工程失败 (20)42.如何解决USB下载失败 (20)系统下USB无法下载工程 (21)44.如何实现弹出子窗口 (22)45.断电后保存作为下次开机初始值..2246.如何设置工程运行期限 (23)第三章通讯问题 (24)47.设备管理器中驱动很少 (24)48.通用串口父设备,能加多少子设备.2449.设备调试有数据工程画面无数据..25和模块能否挂接在一个串口下2551.如何查看设备的通讯状态 (26)52.通讯状态为-8表示什么意思 (26)53.运行工程提示串口初始化失败 (26)的COM2口与设备通讯不上..2755.数据能读不能写 (27)是否支持OPC通讯 (28):PLC同TPC7062K通讯接线 28:PLC同PC机的通讯接线 (28):TPC和PLC通讯不上 (28):用标准PPI电缆不能通讯.29:通讯状态跳变是什么原因29:如何连接PLC中的和TPC能否实现多主多从.30:是否支持自由口通讯 (30)65.三菱PLC:编程口同TPC7062K接线3166.三菱PLC:编程口通讯如何选驱动..3167.三菱PLC:编程口参数设置 (32)68.欧姆龙PLC:PLC同TPC7062K接线3269.欧姆龙PLC支持什么通讯协议 (32)70.欧姆龙PLC:父设备参数设置 (33)71.欧姆龙PLC:地址如何设置 (33):PLC同PC机的通讯方式 (34):TCP通讯,需添加什么驱动34:能否直接读取AIAO数据..34同TPC7062K的通讯接线..34:适配器连接TPC端线序 (35):通讯状态始终为-1 (35)与TPC连接,如何添加设备35:支持哪些通讯方式 (36):地址如何对应 (36)第四章触摸屏硬件问题 (37)兆TPC主要特性是什么 (37)主口和从口的区别 (37)的串口引脚定义 (38)84.启动工程/不启动工程按钮含义 (38)85.如何用触摸形式操作右键 (39)86.如何对TPC进行触摸校准 (39)87.如何查看TPC的IP地址 (39)88.如何更改TPC的IP地址 (40)89.如何设置TPC背光灯时间 (40)90.如何设置蜂鸣器启动和关闭 (40)91.如何更新TPC启动画面 (41)92.如何查看TPC磁盘剩余空间 (41)93.如何在TPC中实现屏保 (41)94.如何上传TPC中的工程 (42)95.运行环境启动后白屏的原因 (43)96.如何看PC机与TPC网络连接状态..4397.如何进入TPC操作系统 (44)98.如何通过PC机进入TPC操作系统..4499.实现同型号TPC间的工程移植 (44)100.如何对TPC串口进行测试 (45)第一章常见问题处理流程1.清除组态工程密码流程1记录客户信息：包括单位名称、客户名称、联系电话,向客户索要组态工程并要求客户提供盖有公章的证明文件和购买途径；证明文件格式：我公司为XXX,该组态工程为我公司用北京昆仑通态MCGS软件开发,版权为我公司所有,而与此产生的版权纠纷问题与北京昆仑通态公司无关;2把客户组态工程和证明文件作为附件,以邮件形式发邮件内容模板如下：你好客户组态工程密码丢失,申请清除密码,组态工程和证明文件见附件;客户信息：客户姓名、联系电话、单位名称;2.注册码申请流程1记录客户信息包括单位名称、客户姓名、联系电话、邮箱,要求客户获取TPC的序列号,编号和TPC的型号2把客户信息、屏的编号、型号、序列号、以邮件的形式发送至邮件内容模板如下：你好客户注册码丢失,申请生成注册码;屏的型号：TPC1063E序列号：点数无限制编号：客户信息：姓名、电话、单位名称;3.硬件返修流程1联系相应区域的销售代理商；2向代理商提交客户信息包括单位名称、客户姓名、联系电话、收货地址,TPC的型号,编号,以及详细问题描述信息即可;第二章软件问题通网版问题4.MCGS组态软件点数如何计算在实时数据库中除4个系统内部变量以外,所有添加的变量都算为软件的点数,可通过点击“工具-使用计数检查”来查看MCGS点数信息;5.网络版客户端个数怎么计算指在客户端同时使用IE浏览MCGS网络版服务器的计算机个数;6.安装时提示不能安装并口狗驱动在安装组态软件时,计算机没有并口或并口被占用,则会出现此提示框,点击跳过此步骤继续安装即可;7.如何安装英文版MCGS通网版软件在英文操作系统下安装中文版MCGS通网版软件,软件界面即可显示英文界面,由于部分外挂构件不支持英文,添加构件时可能会出现乱码,但不影响正常使用和运行;注：嵌入版组态环境目前无法支持英文版;8.加密狗有哪几种类型MCGS通用版和网络版支持的加密狗目前分为并口和USB两种,按点数不同又可分为64点、128点、256点、512点、1024点和无限点;9.检测不到加密狗可从以下几个方面考虑：1是否通过“工具”菜单下的安全管理锁定了其他的加密狗；2并口上是否接打印机,如接打印机,需将BIOS并口模式设为ECP+EPP；3软件版本同加密狗版本是否一致；4并口是否损坏,可将加密狗在其他机器并口上进行测试；5加密狗驱动是否损坏,可通过光盘中驱动进行重装测试；6查杀病毒,计算机有病毒的话也会检测不到加密狗；7加密狗接头是否松动；8重新安装MCGS软件；9是否设置了工程运行期限;10.打开工程提示文件名不能包含空格MCGS通网版、嵌入版含以前版本版本工程的名称以及工程放置的路径均不能包含空格,否则不能正常打开;例如工程位置放置在了桌面上,但是桌面的完整路径为C:\Documents and Settings\Administrator\桌面,其中Documents and Settings中包含空格,所以工程不能正常打开;注：嵌入版工程工程名称完整不包含空格放在桌面上可以正常打开11.如何实现开机运行工程1删除执行程序:D:\MCGS\Program\Mcgs和其对应桌面快捷图标；2删除MCGS系统安装时创建的程序群组：开始\所有程序\mcgs组态软件\通用版\mcgs 组态环境；3将D:\MCGS\Program\发送到桌面快捷方式,点击右键属性,将快捷方式下的目标在原来基础上加如下内容：+空格+工程路径+\工程名；4将的快捷方式添加到“开始\所有程序\ 启动"中,开机即可运行工程;12.如何查看软件运行记录找到通用版安装目录,比如安装在D盘,查找D:\MCGS\Program\,这个文件记录了软件运行的相关信息;13.如何屏蔽热键在工程中调用函数：DisableCtrlAltDel即可,函数意义：屏蔽热键Ctrl+Alt+Del的功能;注：此函数在网络版客户端和WIN98操作系统下无效;14.存盘数据浏览中分割时间点含义指按照自己的需要定义昨天和今天是从哪个时间点分开的,或者月等等;15.历史表格无法显示提取后数据1先提取,再用历史表格显示看数据是否设置存盘周期,数据连接是否正确,运用存盘数据提取时,要把时间间隔和提取间隔设置合理,否则不能正常提取数据；2看数据来源和存储目标设置是否正确,时间设置合理后,要运行一段时间,xxx. mdb数据库里有数据以后才能显示;16.如何保存数据至SQL数据库1 通用版：通过存盘数据提取构件把存盘数据提取到SQL中：数据来源选择工程自动生成的ACCESS数据库文件,数据输出ODBC数据库,选择SQL数据库先在SQL Server中建立数据库及数据表；2网络版：直接在文件菜单下的“数据库连接设置”里面选择存盘数据库为SQL数据库;17.MCGS是否可以访问Oracle数据可以,前提条件是必须成功安装Oracle客户端软件;18.网络版工程运行和退出速度慢MCGS软件自带数据库为ACCESS数据库,ACCESS数据库本身为小型数据库,数据库文件超过50M,存盘数据量太大后,会致数据库崩溃致使工程运行缓慢;建议用SQL数据库存储数据或者对存储数据做定期删除处理;19.用IE浏览器浏览网络版工程1局域网内部IP浏览网络版工程：网络版的默认端口号是80,一般只要客户端机器上能直接ping通运行网络版机器的IP地址,在客户端机器上的IE栏内输入网络版服务器IP地址,便可直接浏览；B.若80端口被其它地址绑定,可以通过“主控窗口”下的“HTTP参数”属性下另设置端口号,这样在IE浏览时要加端口号,才可以浏览;2通过外网访问局域网内的一个运行网络版的PC机,首先将内网运行网络版所绑定的端口通过局域网映射到公网,且将PC机1966端口映射出去;以ADSL拨号上网为例做一下简单介绍：服务器安装花生壳软件,并输入申请的免费域名,如对路由器如TP-LINK 进行配置：A进入动态DNS设置,绑定域名；B在“转发规则”中进入“虚拟服务器”进行如下设置：ID服务端口IP地址协议状态1生效2生效C运行PC机上的网络版工程,在外网IE栏内输入地址/defaul .htm,即可实现外网访问;20.工程损坏如何进行修复1需要安装OFFICE办公软件里的ACCESS数据库；2把组态工程关闭,右键点击工程,打开方式/选择程序/Microsoft Office ACCESS,确定；3提示：转换/打开数据库,选择打开数据库注意：不能选择转换数据库,转换后的工程不可识别,提示安全警告,选择打开；4打开ACCESS数据库后,选择菜单工具/数据库实用工具/压缩和修复数据库,即可对工程进行修复；5如使用上述方法无法修复工程,说明工程损坏严重,需要重新组态工程;21.如何实现横向打印在用户窗口属性设置的扩充属性中将打印窗口的“窗口视区大小”改为打印纸张的大小,并选择横向打印;22.脚本驱动可以在通用版中使用吗可以,但是需要使用通用版定制环境;定制环境可以到的“下载中心-定制版本”里下载脚本驱动开发工具,在脚本开发工具包里就有通网版的定制环境;嵌入版问题23.TPC工程运行环境自动重启工程运行时CPU占用率如果达到99%,运行环境会自动退出,然后重新启动;CPU占用率高的原因可能有：位图多、循环策略里面的脚本程序多和循环周期短等;24.TPC工程运行30分钟退出1属性设置显示“运行未获授权”,说明注册码丢失,需要重新生成注册码；2属性设置显示“组态未获授权”,说明未插加密狗下载工程,老TPC进行工程下载时需要上位机插加密狗;25.注册码如何安装1上位机安装：通过下载配置-高级操作-更新注册码,选择注册码文件进行安装；2下位机安装：将注册码拷贝到U盘里,插到TPC USB口上,在TPC的启动属性-系统维护中进行安装;26.下载工程时提示版本不一致1如果是已经运行的工程,更换上位机环境,以免造成屏和新环境兼容问题；2如果是新建工程,使用标准发行TPC,建议通过向导自动更新屏里的环境;27.如何更换TPC中环境1下载时点击“高级操作”更新下位机运行环境；2将和文件拷贝到U盘里,并将后缀改为.exe,将替换屏中“我的电脑\HardDisk\”,替换屏中“我的电脑\HardDisk\mcgsbin\”和“我的电脑\HardDisk\backup\”文件;28.组对象中增加/删除成员不起作用点击菜单栏“工具-使用计数检查”,可刷新组对象中成员;29.1秒钟以下的存盘数据怎样实现将组对象的存盘属性中存盘周期设置为0秒,在循环策略中调用savedate函数,利用循环策略的时间来实现周期存盘循环策略时间设置小于1秒钟即可;30.如何导出TPC中保存的历史数据建议使用ExportHisDataToCSV 函数实现数据导出,具体函数应用见MCGS帮助文档;31.历史表格数据不刷新在MCGS中,窗口中的历史表格是不会自动刷新的,历史表格只有在其窗口打开时才去访问数据库读数据,此后不再进行数据库的访问,可通过在循环策略窗口或窗口的循环脚本中执行窗口名称.Refresh函数来刷新窗口,访问和读取数据库,达到实时刷新历史表格里的数据;32.历史表格中不显示历史数据1确认组对象是否做了存盘处理；2窗口有无进行实时刷新；3显示属性中是否没有做变量连接;33.工程运行中如何改报警上下限值循环策略中使用SetAlmValue 函数,可在工程运行时修改报警的上下限值,具体函数应用见MCGS帮助文档;34.历史报警不显示1 报警数据对象的属性设置中没有选择“自动保存产生的报警信息”；2报警数据没有达到报警值的上/下限值；3组对象没有选择“MCGS_ALARM”;35.实时报警不显示1报警数据没有达到报警值的上/下限值；2报警变量属性设置中没有设置报警;36.TPC中报警数据占用多少空间系统报警组MCGS_AlarmInfo占用固定空间1M;37.TPC中存盘数据占用空间如何计算存盘是以组对象为单位来保存的,保存数据空间是所有的组对象成员的占有空间再加上时间保存需要的8个字节;数值型：4字节；开关型：4字节；字符型：字符长度+4字节;38.如何更改TPC中软键盘大小使用SetNumPanelSizeType,Size函数,具体函数应用见MCGS帮助文档;39.TPC如何进行窗口打印1使用“按钮”的打印窗口功能；2使用函数SetWindow 进行打印；3使用运行策略中“窗口操作”构件的打印窗口功能;40.TPC打印窗口如何充满纸张1新建工程,TPC类型选择7062K,确认；2新建窗口0,设置窗口属性,基本属性页,背景色选择白色；3窗口属性,激活扩充属性页,窗口视区大小设置为A4大小,勾选横向打印窗口,确认；4进入动画组态窗口,窗口按A4纸大小放置构件,右边界约为1100左右,下边界约为760左右；5具体位置调整可通过文件菜单下的打印预览；6打印按钮属性设置,选择操作属性页面,抬起功能选项卡,勾选打印用户窗口,选择要打印的窗口0,确认；7设置完成,将工程下载到屏里,打印时即可打出来画面充满A4纸;41.网线下载工程失败1TPC和PC机IP地址是否设置在同一网段；2TPC运行环境是否已运行；3PC机网卡速度是否设置为10M半双工；4网线接线是否正确；42.如何解决USB下载失败1确认USB接线没问题；2确认TPC的下载口没问题；3TPC运行环境是否已经运行；4将TPC断电5分钟后再进行工程下载;43.Vista系统下USB无法下载工程1进入Vista系统桌面,右击“计算机”图标,选择“属性”选项,弹出我的电脑属性对话框；2选择左侧“设备管理器”选项调出设备管理器界面；3展开“移动设备”节点下面的“PocketPC USB Sync”设备, 右键调出菜单,选择“更新驱动程序软件”项；4在“更新驱动程序软件”界面,选择“浏览计算机以查找驱动程序软件”；5在“浏览计算机驱动程序文件”界面上,选择“从计算机的设备驱动程序列表中选择”项,进入驱动列表选择界面；6在“选择要为此设备安装的设备驱动程序”界面上,选择“从磁盘安装…”项,进入文件选择对话框选择压缩包解压目录下的文件“”；7然后在下面这个对话框中选择“PocketPC USB Sync”项,然后点击下一步；8这时Windows Vista系统就开始进行驱动程序的更新,更新完成之后,即可通过USB口进行工程下载;44.如何实现弹出子窗口使用OpenSubWnd函数来实现,具体函数应用见MCGS帮助文档;45.断电后保存作为下次开机初始值在退出策略的脚本中用SaveSingleDataInit和FlushDataInitValueToDisk函数保存最后一次的值作为下次开机的初始值;46.如何设置工程运行期限1通用版在组态环境中的工具—工程安全管理—工程运行期限设置里进行设置；2嵌入版工程运行期限的做法：A 使用StrComp函数比较停止运行的时间和当前时间是否相同,将1赋给一个变量使用循环策略；B 相同时即变量等于1时,使用SetDevice停止设备工作,建一个触发弹出输入密码窗口的变量,将变量赋1使用事件策略；C 触发输入密码窗口的变量等于1时,并且弹出输入密码窗口需要自己做,将输入密码窗口使用启动策略；D 使用StrComp,比较输入的密码与设置的密码是否相同,相同时,执行SetDevice函数,启动设备工作,并将运行的时间、触发输入密码窗口的变量清掉;第三章通讯问题47.设备管理器中驱动很少1组态软件安装时是否选择“所有驱动安装”,如果没有选择,则需重新安装驱动；2如果在组态软件的设备窗口没有找到支持的驱动,查询该设备是否支持标准Modbus协议,若支持可以使用MCGS中通用设备下的的标准Modbus驱动即可；3联系所属区域代理商,定制驱动;48.通用串口父设备,能加多少子设备软件本身是没有限制的,主要是受系统的限制,对Windows来说,一般是255个串口；对于TPC来说,取决于硬件接口的数量;49.设备调试有数据工程画面无数据1对于新建的工程：A 查看数据对象属性设置中是否设置了最大值、最小值范围；B 如果通过A检查没问题可能是驱动的问题,与客服联系；2原来在设备调试中有数据显示,工程画面中也有数据显示,但因为做了什么改动以后没有数据显示,让客户重新添加驱动,使用计数检查后,再重新测试;50.PLC和模块能否挂接在一个串口下原则来说,只要串口通讯设置相同就可以,但是MCGS不推荐这样使用,因为设备协议内部可能存在潜在冲突,例如对PLC的某个寄存器的写操作的指令,有可能被误认为是对模块的某个操作,进而导致设备访问冲突;51.如何查看设备的通讯状态在MCGS所有的非板卡类的设备部分定制设备除外中,第一个通道是通讯通道;就是说,在进入运行环境后,设备驱动程序开始工作后,此通道内返回的是设备的通讯状态,例如0表示设备通讯正常,非0表示不正常;注意：在上位机运行时,不要打开设备调试查看设备状态,会导致通讯不正常;52.通讯状态为-8表示什么意思请检查添加的通道地址是否有超限情况,这时有问题的通道显示数值为-5;53.运行工程提示串口初始化失败1检查TPC上是否有其他软件已经打开串口,导致串口被占用,如果有,则先关闭其他占用串口软件；2通用串口父设备中设置了不存在的串口号;54.TPC的COM2口与设备通讯不上1检查硬件接线；2检查通用串口父设备参数设置是否与设备通讯参数一致；3下载工程时通用串口父设备的串口号是否设置为COM2,若不是,需要改正;55.数据能读不能写1添加通道时是否把该通道的属性设置为“只读”属性,若是,则不能对该通道进行写命令；2检查PLC程序,是否在PLC程序中有对该通道地址进行其他的操作；3如果还不能解决,请致电客服;56.TPC是否支持OPC通讯不支持,通网版支持OPC通讯;57.200PLC:PLC同TPC7062K通讯接线1TPC RS485接口的7正8负与PLC串口3正8负连接,接线图如下：TPC PLC58.200PLC:PLC同PC机的通讯接线1标准串口型号的西门子PC/PPI电缆;2采用RS232/485转换器连接,RS485的A正B负与PLC串口3正8负连接;59.200PLC:TPC和PLC通讯不上1计算机模拟运行能不能和200通讯,先用编程软件测试,看200能否通讯,检查通用串口父设备的参数设置和子设备的设置,参数是否正确,在设备窗口做设备调试,查看通讯状态是否为0；2和计算机通讯成功后,再测能否和TPC通讯,检查硬件连线是否正确;60.200PLC:用标准PPI电缆不能通讯PPI电缆是否包含8个拨码开关,如是,需要把第5个拨码拨至freeport项才可正常通讯; 61.200PLC:通讯状态跳变是什么原因1通讯延时设置是否过短,设置合适的延时时间；2现场是否存在干扰,可采取使用屏蔽线并接地处理；3参看PLC“SMW22”,看PLC运行程序是否过大;62.200PLC:如何连接PLC中的VW10寄存器类型：V寄存器；寄存器地址：10；数据类型：16位无符号二进制数;说明：VW数据类型为word型,故要选择16位数据;63.200PLC和TPC能否实现多主多从1西门子200PLC不支持多主结构；2MCGS可支持一个主站连接多个200 PLC,保证所有PLC的通讯参数设置一致,并且要区分每个PLC的地址;注：如果一个主站连接多个200PLC,有可能导致通讯速度慢或通讯不稳定的现象,故一般不建议这么使用;64.200PLC:是否支持自由口通讯西门子200的自由口通讯是指可以自由编写自己的通讯协议,如果您需要跟MCGS进行通讯,则需要联系我们根据您的协议定制驱动程序;现有通讯方式为：设定200自由口通讯方式为Modbus协议,则直接使用MCGS中的Modbus 驱动即可通讯;65.三菱PLC:编程口同TPC7062K接线TPC PLC66.三菱PLC:编程口通讯如何选驱动三菱PLC编程口即422通讯,选用三菱FX系列编程口驱动；232BD选用三菱FX系列编程口驱动；485BD选用三菱FX系列串口驱动;67.三菱PLC: 编程口参数设置通讯参数应该设置为：串口号与设备所连接的串口号一致,波特率为9600,数据位7位,停止位1位,校验方式为偶校验;68.欧姆龙PLC: PLC同TPC7062K接线TPC PLC69.欧姆龙PLC支持什么通讯协议1HOSTLlNK协议一般的欧姆龙PLC都支持HOSTLINK协议,支持IR、LR、HR、AR、TC、PV、DM寄存器类型,支持4位地址,无法读取大于9999地址的寄存器区,使用时,可将寄存器高地址区内容移到低地址区进行读写操作；2FINS协议FINS协议为欧姆龙公司新开发的串口驱动协议,支持CIO、WR、DM、HR、AR、TK、TS、CS、TIM、CNT、IR、DR寄存器类型;70.欧姆龙PLC:父设备参数设置1通用串口父设备通讯参数设置应与PLC串口的通讯参数设置相对应,PLC默认标准参数设置为：9600, 7, 2, E偶校验；2用户可根据需要进行设置,建议在通讯速度要求较高时设置为38400,7,2,E进行通讯; 71.欧姆龙PLC:地址如何设置设备地址设置要与PLC中实际的地址设置相对应,寄存器地址要与PLC里的单元号一致;72.300PLC: PLC同PC机的通讯方式1根据Profibus总线协议通过西门子通讯卡CP5611进行通讯；2通过300自带的MPI电缆进行通讯;73.300PLC:TCP通讯,需添加什么驱动可以通过以太网通讯,设备窗口添加通用TCP/IP父设备,或添加CP443-1以太网模块设备均可;注：西门子300和400的子设备驱动可以通用;74.300PLC:能否直接读取AIAO数据不能直接读取,可以转到DB块里再进行数据读取;75.300PLC同TPC7062K的通讯接线1西门子原装适配器；2深圳联诚MPI电缆,型号：UniMAT；3其他品牌的电缆不保证能够通讯成功;76.300PLC:适配器连接TPC端线序线序：2-3对调、4-6对调、7-8对调、5直连;但是不能保证最大的通讯距离是50m;77.300PLC:通讯状态始终为-1。
昆仑通态触摸屏的应用说明书
昆仑通态触摸屏应用打开MCGSE组态环境 (2)新建工程 (3)添加驱动 (5)新建变量 (9)新建I量 (12)新建Q量 (13)新建UINT量 (13)新建INT量 (14)新建窗口 (18)画面编辑 (20)1、文本 (21)2、数值显示 (23)3、调试窗口文本显示 (25)4、按钮（窗口切换） (28)5、柱状图 (29)6、断路器 (31)7、手车 (32)8、操作命令 (33)工程下载 (38)工程下载时主控窗口的属性设置 (40)触摸屏设置 (41)打开MCGSE组态环境新建工程点击“新建工程（N）”，选择触摸屏型号，点击“确定”，点击“工程另存为（A）”，选择保存的路径，输入文件名，点击“保存”。
添加驱动点击“设备组态”，右击选择“设备工具箱（X）”，点击“设备管理”，双击“GE90TCPIP”，双击“GE90TCP”，右栏会出现“GE90TCP”，选中，点击“确认”，双击“GE90TCP”，新建变量双击“设备0—[GE90TCP]”PLC IP地址，GE9030端口号为18245“采集优化”选择“0—不优化”，否则%R1--%R200地址的值在通道里能看到，窗口里无法显示触摸屏IP地址，本地端口号为1281PLC IP地址，GE9030端口号为18245点击“设置设备内部属性”，弹出“GE90TCP通道属性设置”窗口，点击“全部删除”，删除默认生成的设备通道，新建I量新建UINT量点击“确认（A）”。
选中“0001”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，选中“0011”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，选中“0021”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，选中“0031”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，点击“确认”，弹出“添加数据对象”窗口，点击“全部添加”。
昆仑通态触屏操作手册
中牟新城水厂触屏操作手册鞍山易兴自动化工程有限公司2016年8月4日目录第一章 V型滤池触摸屏（炭滤同V滤操作） (1)1.1 V型滤池触摸屏简介 (1)1.2 具体操作方法 (2)第二章反冲洗泵房触摸屏 (6)2.1反冲洗泵房触摸屏简介 (6)2.2 具体操作方法 (7)第三章排水泵房触摸屏 (9)3.1 排水泵房触摸屏简介 (9)3.2具体操作方法: (10)第四章送水泵房触摸屏 (12)4.1 送水泵房触摸屏简介 (12)4.2具体操作方法: (13)第五章公共部分说明 (15)第一章V型滤池触摸屏（炭滤同V滤操作）1.1 V型滤池触摸屏简介图1.1本触摸屏主要由顶部标题栏、左侧页面切换栏、与中部主页面组成。
V型滤池包括以下7个主页面：工艺图、阀状态控制、反冲洗时间、参数画面、操作画面、历史数据与历史曲线主要控制对象：进水阀、排水阀、出水调节阀、初滤水阀、反冲洗水阀、反冲洗气阀、放气阀。
主要监测对象：V型滤池液位、水头损失、进出水浊度、风机状态、反冲洗水泵状态、滤池过滤状态。
1.2 具体操作方法当触摸屏供电后如下图显示：图1.2该画面为V型滤池工艺图画面，可在此画面了解到V型滤池主要设备参数与状态。
当阀门开到位时，屏中相应阀门变为绿色（如图1.2所示，进水阀变为绿色，阀门状态为开）。
当滤池液位上升时，触屏中液位随之上升。
如想进入其他画面，可按屏中相应画面名称进入。
点击控制面板如下：图1.3在本画面显示各个阀的运行状态，以及可设定阀门状态与选择是否PID调节。
阀门自动调节方法：确定PID调节显示为“PID自动调节”，如未显示则按下“PID调节切换”，此时即为PID自动调节状态阀门手动调节方法：当滤池当前状态为“人为控制状态时”（如何进入人为控制状态请参照“状态画面”说明），首先确定PID调节显示为“触摸屏手动调节阀门开度”，此时阀门显示“就地”。
便可通过点击“开阀”、“关阀”来手动调节阀门，出水调节阀可通过点击“”点击“状态画面”进入如下画面：图1.4点击“”“”，出现二级确认窗口，点击“是”可使滤池进入“过滤状态”或“停止过滤状态”，点击“否”可取消操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内容简介本书通过对大量客户问题的总结和归纳，提炼出了100个常见的技术问题，并对每个问题的处理方案进行简明扼要的说明，有助于各级代理商技术人员、终端客户技术人员能够方便、快捷的处理在实际的使用过程中遇见的各种问题。
未经许可，不得以任何方式复制或抄袭本书之部分或全部内容。
版权所有，侵权必究。
服务宝典北京昆仑通态发行2010年5月第2版目录第一章常见问题处理流程 (1)1.清除组态工程密码流程 (1)2.注册码申请流程 (2)3.硬件返修流程 (3)第二章软件问题 (4)组态软件点数如何计算 (4)5.网络版客户端个数怎么计算 (4)6.安装时提示不能安装并口狗驱动 (4)7.如何安装英文版MCGS通网版软件 (5)8.加密狗有哪几种类型 (5)9.检测不到加密狗 (5)10.打开工程提示文件名不能包含空格.611.如何实现开机运行工程 (7)12.如何查看软件运行记录 (8)13.如何屏蔽热键 (8)14.存盘数据浏览中分割时间点含义 (8)15.历史表格无法显示提取后数据 (9)16.如何保存数据至SQL数据库 (9)是否可以访问O RACLE数据..1018.网络版工程运行和退出速度慢 (10)19.用IE浏览器浏览网络版工程 (10)20.工程损坏如何进行修复 (12)21.如何实现横向打印 (13)22.脚本驱动可以在通用版中使用吗..13工程运行环境自动重启 (13)工程运行30分钟退出 (14)25.注册码如何安装 (14)26.下载工程时提示版本不一致 (15)27.如何更换TPC中环境 (15)28.组对象中增加/删除成员不起作用16秒钟以下的存盘数据怎样实现 (16)30.如何导出TPC中保存的历史数据 (16)31.历史表格数据不刷新 (16)32.历史表格中不显示历史数据 (17)33.工程运行中如何改报警上下限值..1734.历史报警不显示 (17)35.实时报警不显示 (18)中报警数据占用多少空间 (18)中存盘数据占用空间如何计算 1838.如何更改TPC中软键盘大小 (18)如何进行窗口打印 (19)打印窗口如何充满纸张 (19)41.网线下载工程失败 (20)42.如何解决USB下载失败 (20)系统下USB无法下载工程 (21)44.如何实现弹出子窗口 (22)45.断电后保存作为下次开机初始值..2246.如何设置工程运行期限 (23)第三章通讯问题 (24)47.设备管理器中驱动很少 (24)48.通用串口父设备,能加多少子设备.2449.设备调试有数据工程画面无数据..25和模块能否挂接在一个串口下2551.如何查看设备的通讯状态 (26)52.通讯状态为-8表示什么意思 (26)53.运行工程提示串口初始化失败 (26)的COM2口与设备通讯不上..2755.数据能读不能写 (27)是否支持OPC通讯 (28):PLC同TPC7062K通讯接线 28:PLC同PC机的通讯接线 (28):TPC和PLC通讯不上 (28):用标准PPI电缆不能通讯.29:通讯状态跳变是什么原因29:如何连接PLC中的和TPC能否实现多主多从.30:是否支持自由口通讯 (30)65.三菱PLC:编程口同TPC7062K接线3166.三菱PLC:编程口通讯如何选驱动..3167.三菱PLC:编程口参数设置 (32)68.欧姆龙PLC:PLC同TPC7062K接线3269.欧姆龙PLC支持什么通讯协议 (32)70.欧姆龙PLC:父设备参数设置 (33)71.欧姆龙PLC:地址如何设置 (33):PLC同PC机的通讯方式 (34):TCP通讯,需添加什么驱动34:能否直接读取AIAO数据..34同TPC7062K的通讯接线..34:适配器连接TPC端线序 (35):通讯状态始终为-1 (35)与TPC连接,如何添加设备35:支持哪些通讯方式 (36):地址如何对应 (36)第四章触摸屏硬件问题 (37)兆TPC主要特性是什么 (37)主口和从口的区别 (37)的串口引脚定义 (38)84.启动工程/不启动工程按钮含义 (38)85.如何用触摸形式操作右键 (39)86.如何对TPC进行触摸校准 (39)87.如何查看TPC的IP地址 (39)88.如何更改TPC的IP地址 (40)89.如何设置TPC背光灯时间 (40)90.如何设置蜂鸣器启动和关闭 (40)91.如何更新TPC启动画面 (41)92.如何查看TPC磁盘剩余空间 (41)93.如何在TPC中实现屏保 (41)94.如何上传TPC中的工程 (42)95.运行环境启动后白屏的原因 (43)96.如何看PC机与TPC网络连接状态..4397.如何进入TPC操作系统 (44)98.如何通过PC机进入TPC操作系统..4499.实现同型号TPC间的工程移植 (44)100.如何对TPC串口进行测试 (45)第一章常见问题处理流程1.清除组态工程密码流程(1)记录客户信息：包括单位名称、客户名称、联系电话,向客户索要组态工程并要求客户提供盖有公章的证明文件和购买途径；证明文件格式：我公司为XXX，该组态工程为我公司用北京昆仑通态MCGS软件开发，版权为我公司所有，而与此产生的版权纠纷问题与北京昆仑通态公司无关。
(2)把客户组态工程和证明文件作为附件，以邮件形式发邮件内容模板如下：你好！客户组态工程密码丢失，申请清除密码，组态工程和证明文件见附件。
客户信息：客户姓名、联系电话、单位名称。
2.注册码申请流程(1)记录客户信息(包括单位名称、客户姓名、联系电话、邮箱)，要求客户获取TPC的序列号，编号和TPC的型号(2)把客户信息、屏的编号、型号、序列号、以邮件的形式发送至邮件内容模板如下：你好！客户注册码丢失，申请生成注册码。
屏的型号：TPC1063E序列号：点数无限制编号：客户信息：姓名、电话、单位名称。
3.硬件返修流程(1)联系相应区域的销售代理商；(2)向代理商提交客户信息(包括单位名称、客户姓名、联系电话、收货地址)，TPC的型号，编号，以及详细问题描述信息即可。
第二章软件问题通网版问题4.MCGS组态软件点数如何计算在实时数据库中除4个系统内部变量以外，所有添加的变量都算为软件的点数，可通过点击“工具-使用计数检查”来查看MCGS点数信息。
5.网络版客户端个数怎么计算指在客户端同时使用IE浏览MCGS网络版服务器的计算机个数。
6.安装时提示不能安装并口狗驱动在安装组态软件时，计算机没有并口或并口被占用，则会出现此提示框，点击跳过此步骤继续安装即可。
7.如何安装英文版MCGS通网版软件在英文操作系统下安装中文版MCGS通网版软件，软件界面即可显示英文界面，由于部分外挂构件不支持英文，添加构件时可能会出现乱码，但不影响正常使用和运行。
注：嵌入版组态环境目前无法支持英文版。
8.加密狗有哪几种类型MCGS通用版和网络版支持的加密狗目前分为并口和USB两种，按点数不同又可分为64点、128点、256点、512点、1024点和无限点。
9.检测不到加密狗可从以下几个方面考虑：(1)是否通过“工具”菜单下的安全管理锁定了其他的加密狗；(2)并口上是否接打印机，如接打印机，需将BIOS并口模式设为ECP+EPP；(3)软件版本同加密狗版本是否一致；(4)并口是否损坏，可将加密狗在其他机器并口上进行测试；(5)加密狗驱动是否损坏，可通过光盘中驱动进行重装测试；(6)查杀病毒，计算机有病毒的话也会检测不到加密狗；(7)加密狗接头是否松动；(8)重新安装MCGS软件；(9)是否设置了工程运行期限。
10.打开工程提示文件名不能包含空格MCGS通网版、嵌入版(含以前版本)版本工程的名称以及工程放置的路径均不能包含空格，否则不能正常打开。
例如工程位置放置在了桌面上，但是桌面的完整路径为C:\Documents and Settings\Administrator\桌面，其中Documents and Settings中包含空格，所以工程不能正常打开。
注：嵌入版工程(工程名称完整不包含空格)放在桌面上可以正常打开11.如何实现开机运行工程(1)删除执行程序:D:\MCGS\Program\Mcgs和其对应桌面快捷图标；(2)删除MCGS系统安装时创建的程序群组：开始\所有程序\mcgs组态软件\通用版\mcgs 组态环境；(3)将D:\MCGS\Program\发送到桌面快捷方式，点击右键属性，将快捷方式下的目标在原来基础上加如下内容：+空格+工程路径+\工程名；(4)将的快捷方式添加到“开始\所有程序\ 启动"中，开机即可运行工程。
12.如何查看软件运行记录找到通用版安装目录，比如安装在D盘，查找D:\MCGS\Program\，这个文件记录了软件运行的相关信息。
13.如何屏蔽热键在工程中调用函数：!DisableCtrlAltDel()即可，函数意义：屏蔽热键Ctrl+Alt+Del的功能。
注：此函数在网络版客户端和WIN98操作系统下无效。
14.存盘数据浏览中分割时间点含义指按照自己的需要定义昨天和今天是从哪个时间点分开的，或者月等等。
15.历史表格无法显示提取后数据(1)先提取，再用历史表格显示看数据是否设置存盘周期，数据连接是否正确，运用存盘数据提取时，要把时间间隔和提取间隔设置合理，否则不能正常提取数据；(2)看数据来源和存储目标设置是否正确，时间设置合理后，要运行一段时间，xxx. mdb 数据库里有数据以后才能显示。
16.如何保存数据至SQL数据库(1) 通用版：通过存盘数据提取构件把存盘数据提取到SQL中：数据来源选择工程自动生成的ACCESS数据库文件，数据输出ODBC数据库，选择SQL数据库(先在SQL Server 中建立数据库及数据表)；(2)网络版：直接在文件菜单下的“数据库连接设置”里面选择存盘数据库为SQL数据库。
17.MCGS是否可以访问Oracle数据可以，前提条件是必须成功安装Oracle客户端软件。
18.网络版工程运行和退出速度慢MCGS软件自带数据库为ACCESS数据库，ACCESS数据库本身为小型数据库，数据库文件超过50M，存盘数据量太大后，会致数据库崩溃致使工程运行缓慢。
建议用SQL数据库存储数据或者对存储数据做定期删除处理。
19.用IE浏览器浏览网络版工程(1)局域网内部IP浏览网络版工程：网络版的默认端口号是80，一般只要客户端机器上能直接ping通运行网络版机器的IP地址，在客户端机器上的IE栏内输入网络版服务器IP地址，便可直接浏览；B.若80端口被其它地址绑定，可以通过“主控窗口”下的“HTTP参数”属性下另设置端口号，这样在IE浏览时要加端口号，才可以浏览。
