孔板流量计选型
标准孔板流量计选型
标准孔板流量计选型孔板流量计是一种常用的流量测量仪表，广泛应用于石油、化工、冶金、电力等工业领域。
在选型时，需要考虑多方面因素，以确保选择到合适的孔板流量计，满足工艺流程的要求。
首先，需要考虑的是流量计的测量范围。
不同的工艺流程需要不同的流量范围，因此在选型时需要根据实际工艺要求来确定测量范围。
如果流量计的测量范围过大或过小，都会导致测量精度不高，影响工艺的正常运行。
其次，需要考虑流体的性质。
不同的流体对流量计的要求也不同，例如在测量蒸汽时，需要考虑蒸汽的温度、压力等因素，以确保流量计的稳定性和可靠性。
因此，在选型时需要充分了解被测流体的性质，选择适合的孔板流量计。
另外，还需要考虑流量计的精度和稳定性。
精度是衡量流量计性能的重要指标，直接影响到工艺流程的控制和运行。
稳定性则关系到流量计的长期使用效果，对于一些长周期运行的工艺来说，稳定性尤为重要。
因此在选型时，需要选择具有较高精度和稳定性的孔板流量计。
此外，还需要考虑流量计的安装和维护便捷性。
良好的安装和维护性能可以减少工艺中的停机时间和维护成本，提高工艺的稳定性和可靠性。
因此在选型时，需要选择安装简便、维护方便的孔板流量计。
最后，还需要考虑流量计的价格和售后服务。
价格是选型时需要考虑的一个重要因素，需要在满足工艺要求的前提下，选择具有合理价格的孔板流量计。
同时，售后服务也是非常重要的，良好的售后服务可以保证设备的长期稳定运行。
总的来说，标准孔板流量计的选型需要综合考虑测量范围、流体性质、精度稳定性、安装维护性和价格售后服务等多方面因素。
只有综合考虑这些因素，才能选择到合适的孔板流量计，满足工艺流程的要求，提高工艺的稳定性和可靠性。
孔板流量计的选型与使用方法.
淮安科昊自动化控制工程有限公司是一家专业从事节流装置研究、开发、生产、销售、工程技术服务于一体的高科技企业。
现代化的生产设备、优质的加工工艺、严格的现场管理、一流的售后服务,使公司的技术优势一直居于国内同行业领先地位,达到国际先进水平。
致力于我国流量计量行业,努力为我国的流体计量行业发展做更大的贡献。
如今,公司产品已经广泛应用于市政建设、环保、石油化工、轻工、冶金、电力、天然气建设和造纸等行业,并深受广大用户的好评与欢迎。
我们的服务信念是在确保产品质量的同时,也必将提供优质的售后服务。
法兰环孔型号:KH-LG适用压力:PN0.01~PN2.5Mpa适用管径:DN40~DN600用途及特点:使用于气体、液体和蒸汽等流量测量,控制和调节。
它具有测量精度高、造价低、安装简单、维护方便等特点。
角接环室取压标准孔板-法环孔型号:KH-LG适用压力:PN2.5~PN6.3Mpa适用管径:DN40~DN600用途及特点:使用于较高工作压力气体、液体和蒸汽等流量测量,控制和调节。
它具有测量精度高、使用寿命长、安装维护方便等特点。
角接取压标准孔板--法孔型号:KH-LG适用压力:PN6.3~PN10Mpa适用管径:DN40~DN500用途及特点:使用于高压下气体、液体和蒸汽等流量测量,控制和调节。
它具有测量精度高、安装使用、维护方便等特点。
角接取压标准孔板-环孔型号:KH-LG适用压力:PN2.5~PN32.0Mpa适用管径:DN15~DN500用途及特点:使用于高温高压下的液体,蒸汽及热网管道的流量测量,控制和调节。
它具有耐冲击,孔板或喷嘴不易变形,测量精度高、密封性能好,使用寿命长等特点。
角接钻孔取压标准孔板型号:KH-LG适用压力:PN0.01~PN2.5Mpa适用管径:DN400~DN2000用途及特点:适用于气体、液体等介质的大管径的流量测量控制和调节。
它具有测量精度高、安装使用方便,造价低等特点。
角接钻孔取压标准孔板型号:KH-LG适用压力:PN2.5~PN10.0Mpa适用管径:DN400~DN1000用途及特点:适用于高温、高压下的气体、液体等介质的大管径的流量测量控制和调节。
孔板流量计K值表
规格（mm）
25%开孔d=1/4×管道内径
50%开孔使用
75%d=3/4×管道内径
K值
最小
流量
最大
流量
K值
最小流量
Φ50
Φ100
Φ150
Φ200
Φ250
Φ275
Φ300
Φ325
Φ350
Φ375
Φ400
Φ425
Φ450
Φ500
Φ550
Φ600
使用
范围
特殊情况使用流速<2m/s
低流速使用（2m/s<流速<10m/s）
高流速使用流速>8m/s
说明
1、表中25%、50%和75%开孔，指孔板内孔是管道内径的百分数。
2、表中25%开孔为瓦斯抽放特殊情况下使用（小流量）的规格。
3、表中50%开孔为瓦斯抽放最低流速<管道气体流速：5m/s时的规格。
4、表中75%开孔为瓦斯抽放量最高流速>管道气体流速：15m/s时的规格。
5、表中最大和最小流量是P；100Kpa（抽放负压=0Kpa,T=20，C和瓦斯浓度为零。C%）时计算的。
常见流量计选型对比
常见流量计选型对比测量特点两端装有检测线圈，质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度。
LG型孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成。
采用均压环、一体型结构。
积式流量计的一种。
在一根由下向上扩大的垂直锥管中, 圆形横截面的浮子的重力是由液体动力承受的, 浮子可以在锥管内自由地上升和下降。
在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。
金属管浮子流量计主要由三大部分组成a、指示器(智能型指示器，就地指示器)b、浮子c、锥形测量室无强腐蚀性、食品、油，柴油等液体。
液体涡轮流量计由涡轮和装于外部的检脉冲器构成，液体流进涡轮，引起转子旋转，特定的内径使转子转速直接与流量成比例。
缺点介绍：蒸气等多种介质。
涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关。
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡煤水浆、双氧水、（一体）式电磁流量计由传感器和转换器两部分构成。
它是基于法拉第电磁感应定律工作日的用来测量导电率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。
除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
超声波流量计采用时差式测量原理：一个探头发射信收到，同时，第二个探头同样发射信号被第一个探头接收到，由于受到介质流速的影响，二者存在时间差Δt，根据推算可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt，进而可以得到流量值Q。
空气流量计是根据法拉第电磁感应定律进行流量测量的流量计矿浆的流体流量。
孔板流量计介绍及选型要求
孔板流量计介绍及选型要求概述孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程把握和测量。
节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）构成广泛应用于气体。
蒸汽和液体的流量测量。
具有结构简洁，修理便利，性能稳定。
选型1、管道条件：（1）节流件前后的直管段必需是直的，不得有肉眼可见的弯曲。
（2）安装节流件用得直管段应当是光滑的，如不光滑，流量系数应乘以粗糙度修正系数。
（3）为保证流体的流淌在节流件前1D处形成充分进展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以1）直管段必需是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有确定的圆度指标。
认真衡量方法：（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。
任意内径单测量值与平均值之差不得超过0。
3%（B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其最大偏差不得超过2%2）节流件前后要求一段充足长的直管段，这段充足长的直管段和节流件前的局部阻力件形式有关和直径比有关，见表1（=d/D,d为孔板开孔直径，D为管道内径）。
（4）节流件上游侧第一阻力件和其次阻力件之间的直管段长度可按其次阻力件的形式和=0。
7（不论实际值是多少）取表一所列数值的1/2。
（5）节流件上游侧为放开空间或直径2D大容器时，则放开空间或大容器与节流件之间的直管长不得小于30D（15D）若节流件和放开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合表1上规定的最小直管段长1外，从放开空间到节流件之间的直管段总长也不得小于30D（15D）。
节流件上下游侧的最小直管段长度表1节流件上游侧局部阴力件形式和最小直管段长度L注：1、上表只对标准节流装置而言，对特别节流装置可供参考2、列数系为管内径D的倍数。

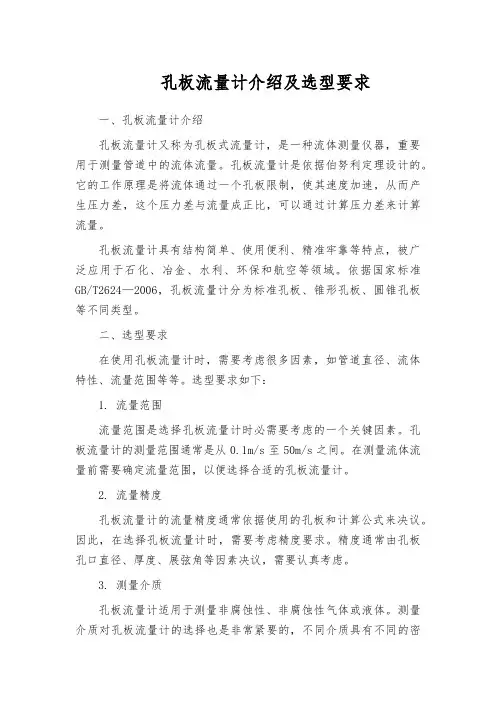

孔板流量计介绍及选型要求
孔板流量计介绍及选型要求一、孔板流量计介绍孔板流量计又称为孔板式流量计，是一种流体测量仪器，重要用于测量管道中的流体流量。
孔板流量计是依据伯努利定理设计的。
它的工作原理是将流体通过一个孔板限制，使其速度加速，从而产生压力差，这个压力差与流量成正比，可以通过计算压力差来计算流量。
孔板流量计具有结构简单、使用便利、精准牢靠等特点，被广泛应用于石化、冶金、水利、环保和航空等领域。
依据国家标准GB/T2624—2006，孔板流量计分为标准孔板、锥形孔板、圆锥孔板等不同类型。
二、选型要求在使用孔板流量计时，需要考虑很多因素，如管道直径、流体特性、流量范围等等。
选型要求如下：1. 流量范围流量范围是选择孔板流量计时必需要考虑的一个关键因素。
孔板流量计的测量范围通常是从0.1m/s至50m/s之间。
在测量流体流量前需要确定流量范围，以便选择合适的孔板流量计。
2. 流量精度孔板流量计的流量精度通常依据使用的孔板和计算公式来决议。
因此，在选择孔板流量计时，需要考虑精度要求。
精度通常由孔板孔口直径、厚度、展弦角等因素决议，需要认真考虑。
3. 测量介质孔板流量计适用于测量非腐蚀性、非腐蚀性气体或液体。
测量介质对孔板流量计的选择也是非常紧要的，不同介质具有不同的密度、黏度等物理性质，会对孔板流量计的测量产生差异。
因此，选型时必需注意测量介质的物理性质。
4. 温度和压力温度和压力对孔板流量计的性能有很大的影响，需要依据实际应用情况选择合适的材料和型号。
通常，孔板流量计的设计压力为0.6MPa，可承受最高工作温度为350℃左右，但也有些特别要求的应用需要选择更高温度和压力的型号。
5. 安装环境孔板流量计的安装环境也影响到其性能和使用寿命。
假如孔板流量计暴露于恶劣的环境中，可能会导致堵塞、腐蚀等问题。
因此，在选择孔板流量计时需注意其安装环境，如有必要可选择耐腐蚀、耐高温等特别材质。
6. 维护保养孔板流量计需要定期维护和清洗，以保持其正常运行。
孔板流量计差压值的选取方法 孔板流量计如何操作
孔板流量计差压值的选取方法孔板流量计如何操作孔板流量计差压值如何选取，该选多大的？和很多因素有关，比如：不确定度，前后直管段等，所以说在计算孔板流量计和V锥流量计的开孔直径时，千万不能盲目的选取大孔板流量计差压值如何选取，该选多大的？和很多因素有关，比如：不确定度，前后直管段等，所以说在计算孔板流量计和V锥流量计的开孔直径时，千万不能盲目的选取大的差压，而要综合考虑一些相关因素。
生产节流装置厂商都知道，在对孔板流量计等节流装置依据现场参数计算开孔直径的时候，会涉及到这么一个问题，就是差压变送器的最大差压值如何选取的问题？我们平常生产的过程中，不能一味的建议我们的用户选择大的差压值，要做到真正为客户负责，为企业负责。
1.差压值大时，β值变小，推举使用的最小雷诺数较小。
这样的话，使得实际雷诺数有可能宏大于推举使用的雷诺数，于是流量系数趋于稳定，测量精度也就提高。
2.差压值大时，所需要的最小直管段可以短些。
针对这个特点，对于孔板流量计来说，考虑各方面经济的因素，应当选取差压最大的那个开孔值；而V锥流量计则相对好点了，对于现场流体是牛顿流体的话，本身V锥流量计的直管段要求就比较低，即使短些的话，相比而言的话，也不存在了3.而对于差压变送器来说，差压大的比差压小的更加稳定。
上面介绍的基本全是选取差压大的时候的优点，不过很多时候，进展到了确定程度，必将相对的带来确定的弊端。
谙习孔板流量计和V锥流量计加工工艺的人，应当知道，当差压选取过大的时候，那么导致的直接后果就是开孔变的很小，那么相对的就是压力损失也很大，孔板流量计原来压力损失就很大，假如再加上这个的话，那么对整个工艺系统来说，由于这个压力损失而造成的费用是相当可观的；V锥流量计相比起来，略微适中点了。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
各种流量计选型的原则和方法
一、流量计选型的原则选择流量计的原则首先是要深刻地了解各种流量计的结构原理和流体特性等方面的知识，同时还要根据现场的具体情况及考察周边的环境条件进行选择。
也要考虑到经济方面的因素。
一般情况下，主要应从下面五个方面进行选择：①流量计的性能要求；②流体特性；③安装要求；④环境条件；⑤流量计的价格。
1、流量计的性能要求流量计的性能方面主要包括：测量流量（瞬时流量）还是总量（累积流量）；准确度要求；重复性；线性度；流量范围和范围度；压力损失；输出信号特性和流量计的响应时间等。
（1）测流量还是总量流量测量包括两种，即瞬时流量和累积流量，比如对分输站管道的原油属于贸易交接或石油化工管道进行连续配比生产或生产流程的过程控制等需要计量总量，间或辅以瞬时流量的观察。
在有的工作场所对流量进行控制则需配备瞬时流量测量。
因此，要根据现场计量的需要进行选择。
有些流量计比如容积式流量计，涡轮流量计等，其测量原理是以机械计数或脉冲频率输出直接得到总量，其准确度较高，适用于计量总量，如配有相应的发讯装置也可输出流量。
电磁流量计、超声流量计等是以测量流体流速推导出流量，响应快，适用于过程控制，如果配以积算功能后也可以获得总量。
（2）准确度流量计准确度等级的规定是在一定的流量范围内，如果使用在某一特定的条件下或比较窄的流量范围内，比如，仅在很小的范围内变化，此时其测量准确度会比所规定的准确度等级高。
如用涡轮流量计计量油品装桶分发，在阀门全开的情况下使用，流量基本恒定，其准确度可能会从0.5级提高到0.25级。
用于贸易核算、储运交接和物料平衡如果要求测量准确度较高时，应考虑准确度测量的持久性，一般用于上述情况下的流量计，准确度等级要求为0.2级。
在这样的工作场所一般是现场配备计量标准设备（比如体积管），对所使用的流量计进行在线检测。
近几年由于原油的日趋紧张和各单位对原油计量的高要求，对原油计量提出实行系数交接，即除了每半年对流量计进行一次周期检测后，贸易交接双方协商每1个月或2个月对流量计进行检定确定流量系数，每天根据流量计计量的数据与流量计流量系数计算出数据进行交接，以提高流量计的准确度，也称为零误差交接。
孔板流量计技术资料(老大节选)
（4）孔板流量计煤矿瓦斯抽采流量测量中使用最广泛的流量计是径距取压的标准孔板，其适用条件为：孔板圆孔直径d≥12.5mm管道直径50≤D≤769mm直径比0.20≤β＝d/D≤0.75雷诺数1260β2D≤Reo≤1081）结构孔板流量计由孔板、取压嘴和钢管组成，如图8-3所示。
孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，如图8-4所示。
不同管道内径的孔板，其结构形式是几何相似的。
孔板开孔上游侧直角入口边缘应锐利，边缘角应不大于0.0004d。
孔板开孔圆筒形部分长度e＝（0.005～0.02）D；孔板厚度E在e和0.05D之间，一般不小于2mm；出口处向下游侧扩散的锥面的圆锥角为30～45°。
孔板加工应达到下列要求：①孔板上游侧端面A面，如图8-4所示，应无可见损伤，在离中心1.5d，范围内轮廓的算术平均偏差Ra≤0.000d，它相当于如下粗糙度：当50㎜≤D≤125mm时，为；当125mm≤D≤250㎜时，为；当250mm≤D≤760mm时，为；②孔板下游侧端面B面,如图8-4所示,应与A面平行,其粗糙度可较A面低一级。
③在两点或多点测得的e值之间最大偏差不得超过0.001D,e表面的粗糙度为。
④各处测得的E值之间偏差不超过0.001D,如图8-4所示。
⑤孔板出口锥面粗糙度为。
⑥孔板开孔圆筒形直径d的加工误差为±0.0005d。
图 8-3 孔板流量计 图 8-4 标准孔板1-孔板；2-测量嘴；3-钢管2）使用孔板流量计的管道条件和安装要求① 孔板上游侧的测量管长度为10D,下游侧的长度为4D 。
② 测量管内表面应清洁,无凹陷和沉淀物,其相对粗糙度K/D 应少于或等于0.001。
③ 孔板上、下游所需直管长度不得小于表8-2所示最小值。
④ 测量管长度之外的直管段内表面的相对粗糙度K/D 小于或等于0.001，但也允许使用相对粗糙度更高一些的管子。
⑤ 在测量管中安装孔板时，开孔轴线测量管轴线同轴，孔板上游侧端面与管道轴线垂直，垂直度小于±1%。
流量仪表的选型
二、 几种常用流量仪表性能特点及选型要求
2.4.2 超声波流量计的优点 ( 1) 可作非接触测量, 可作移动性测量; ( 2) 无压力损失; ( 3) 价格基本与管径无关。 2.4.3 超声波流量计的缺点 ( 1) 对管壁要求高,不能用于锈蚀或有剥落、结垢太厚的管道; ( 2) 测量准确度不高。 2.4.3 超声波流量计安装与应用 （1）时差式超声波流量计只能用于清洁流体，多普勒式超声波流 量计适用与测量含有一定数量的颗粒或气泡的流体。 （2）传感器的安装对配管、环境的要求与其他流量计相似。 （3）流量计安装、应用时，应使用测量管始终能充满流体。 （4）安装外夹式传感器前，应先把管外清理干净，除去铁锈、油 漆，涂上耦合剂后将传感器紧贴管壁捆绑固定。 （5）使用时要坚持定期校核，定期维护，清理探头。
二、 几种常用流量仪表性能特点及选型要求
2.2 涡街流量计 2.2.1 涡街流量计的工作原理 涡街流量计是应用流体 振动原理测量流量的新型仪 表。测量原理为：在与流体 流速垂直的方向上放置非线 性物体, 则在该物体后侧产 生的频率只与该物体形状、 大小有关的漩涡, 检测流体 作用在物体上力的交替变化 频率，从而求出流速。
二、 几种常用流量仪表性能特点及选型要求
2.5.3 平衡流量计的缺点 多孔孔板只能节流，不能整流，与普通孔板一样需要前后直管段 整流；流体通过多孔节流体前后，迫使流体形成多股流，使低压区相 互干扰，流场紊乱，导致低压信号不稳定；不适合测量蒸汽、湿气、 脏污与工艺液体介质。长周期运行中多孔同时间受冲刷，累积变形与 磨损严重，导致测量误差更大和安全隐患；多孔加工导致节流体强度 减弱，在没有锐角导流时，通过增加多孔孔板的厚度提高强度，只能 使压力损失增加。 2.5.4 平衡流量计的安装要求 （1）平衡流量计只能单向测量，安装时注意保证介质流量方向与流量 计箭头所示方向一致。 （2）平衡流量计最佳安装方式为竖直安装，介质自下而上通过流计。 即将流量计安装在竖直管道上，流量方向为自下向上。 （3）水平安装时，必须将流量计装在整个系统的高压区，并保证相应 的出口压力；不要安装在管路的最高点，因最高点往往气体积聚，管 道非满，出口不可容
蒸汽流量测量流量计的选型 流量计技术指标
蒸汽流量测量流量计的选型流量计技术指标现场蒸汽分为饱和蒸汽和过热蒸汽，我国现有蒸汽计量没有统一的标准，对仪表系统不确定度不能做出权威性的评估，使贸易双方由于量差引起的冲突难以解决，特别是饱和蒸汽，由于其本身的物理特性，在输送过程中常常是以汽、水两相流显现（即饱和蒸汽的干度小于100%），目前的蒸汽计量没有对干度进行修正，使测量的精准度大为下降。
1.选用标准孔板流量计标准孔板有牢靠的试验数据和完善的国际、国家标准。
由于蒸汽流速一般较高，对孔板的冲击磨损较大，作为贸易结算用蒸汽流量计，应按国家检定规程每年进行检修，如孔板锐角磨损严重应适时更换。
标准孔板使用历史比较悠久，数据比较完善，但是现场使用磨损也很大，周期不大。
2.选用标准喷嘴流量计喷嘴流量计结构简单坚固，无可动部件、长期使用无型变，稳定牢靠，有悠久的历史背景，各种试验数据齐全。
丰富的设计制造和应用阅历，标准化程度高，可不必进行实流标定。
标准喷嘴有牢靠的试验数据和完善的国际、国家标准，作为贸易结算用流量计。
喷嘴流量计在流量测量上相对于孔板流量计还是存在确定优势的，压损小点。
3.选用V锥流量计V锥流量计在近年来的使用情况渐渐上升，特别是在蒸汽，煤气上的应用现场反应都比较好。
压损低，精度高，稳定性好。
4.选用楔形流量计楔形节流件是楔形流量计的检测件，它是一块V型的节流件，安装在管道的上部，它的园滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体及脏污介质顺当通过，不会在节流件上游侧产生滞流。
楔形流量计结构简单坚固，无可动部件、长期使用无型变，稳定牢靠。
以上几个差压式流量仪表在测量蒸汽上都有确定的优势，相互补充。
公司还会在以后的日子里不断创新学习。
争取以可以的产品来服务于我们的客户。
涡轮番量计在布线时需要注意什么？涡轮番量计是一种流量测量仪表，通过流动流体的动力来驱使涡轮叶片旋转，涡轮叶片的旋转速度与体积流量貌似成正比例关系。
而且通过流量计的流体体积示值是以涡轮叶轮转数为基准的。
流量仪表的选型
流量仪表的选型（一）一般原则1、刻度选择仪表刻度宜符合仪表刻度模数的要求，当刻度读数不是整数时，为读数换算方便，也可按整数选用。
（1）方根刻度范围最大流量不超过满刻度的95％；正常流量为满刻度的70％～85％；最小流量不小于满刻度的30％。
（2）线性刻度范围最大流量不超过满刻度的90％；正常流量为满刻度的50％～70％；最小流量不小于满刻度的10％。
2、仪表精确度用作能源计量的流量计，应符合《企业能源计量器具配备和管理通则（试行）》的规定。
（1）用于燃料进出厂结算的计量，±0.1％；（2）用于车间班组、工艺过程的技术经济分析的计量，±0.5％～2％；（3）用于工业及民用水的计量，±2.5％；（4）用于包括过热蒸汽和饱和蒸汽的蒸汽计量，±2.5％；（5）用于天然气、瓦斯及家用煤气的计量，±2.0％；（6）用于重点用能设备及工艺过程控制的油的计量，±1.5％；（7）用于工艺过程控制的其它含能工质（如压缩空气、氧、氮、氢、水等）的计量，±2％。
3、流量单位体积流量用m3/h、l/h；质量流量用kg/h、t/h；标准状态下气体体积流量用Nm3/h（0℃，0.1013MPa）。
（二）一般流体、液体、蒸汽流量测量仪表的选型1、差压式流量计（1）节流装置①标准节流装置一般流体的流量测量，应选用标准节流装置（标准孔板、标准喷咀）。
标准节流装置的选用，必须符合GB2624-8l的规定或国际标准ISO 5167-1980。
如有新的国家标准规定，应执行新规定。
②非标准节流装置符合下列条件者，可选用文丘里管：要求低压力损耗下的精确测量；被测介质为干净的气体、液体；管道内径在100～800mm范围；流体压力在1.0MPa以内。
符合下列条件者，可选用双重孔板：被测介质为干净气体、液体；雷诺数大于（等于）3000、小于（等于））300000范围内。
符合下列条件者，可选1／4圆喷嘴：被测介质为干净气体、液体；雷诺数大于200、小于100000范围内。
煤油孔板流量计计算参数
煤油孔板流量计计算参数1.孔板的类型和尺寸：煤油孔板主要有标准孔板和压缩孔板两种类型，它们的尺寸和设计参数有所不同。
标准孔板一般采用ISO5167标准，尺寸从DN15到DN1200，压缩孔板一般采用GB/T2624标准，尺寸从DN20到DN2000。
2.排气孔和压力孔的尺寸和位置：煤油在流量计中可能存在气体和水分，因此需要设置排气孔和压力孔。
这些孔的尺寸和位置需要根据实际情况来确定，以确保流量计的正常工作。
3.进口和出口段长：煤油孔板流量计需要一定长度的导管段来确保流体流向孔板时的稳定性。
一般来说，进口段长度应大于等于16倍孔板厚度，出口段长度应大于等于8倍孔板厚度。
4. 孔板的参数计算：煤油孔板的流量计算需要根据具体的孔板类型和尺寸来进行。
对于标准孔板，可以使用ISO 5167标准中的公式进行计算，其中包括了孔板压降系数、β系数（孔内径与管径之比）、Reynolds数等参数。
对于压缩孔板，可以使用GB/T 2624标准中的公式进行计算，其中包括了孔板流量系数、管径修正系数等参数。
5.流量计量范围选择：根据实际需要，选择合适的流量计量范围。
一般来说，流量计量范围应该在预期流量的30%到90%之间，并且应该考虑流量计的最小测量精度。
总结起来，煤油孔板流量计的计算参数主要包括孔板的类型和尺寸、排气孔和压力孔的尺寸和位置、进口和出口段长、孔板的参数计算以及流量计量范围选择。
在进行这些参数的计算时，需要根据具体的应用要求和实际情况来确定，以确保流量计的精度和可靠性。
同时，在实际使用中，还需要定期进行校准和维护，以确保流量计的正常工作。
孔板流量计的使用要求 孔板流量计技术指标
孔板流量计的使用要求孔板流量计技术指标孔板流量计（流量与差压的平方成正比）的使用条件、使用范围和对管道的要求：1.流体应是单相、均质的牛顿流体，在通过节流装置时不发生相变和析出杂质，在节流装置中不得有任何形式的物质黏附或聚集。
2.管道仅适用于圆管，管径大小有确定限制，上下游有很长的直管段，而且节流件上游10D、下游4D直管段的内表面粗糙度、圆度要严格符合实在规定。
3.流态流动应是连续、稳定的，不是脉动流；在受到节流件影响前已形成典型的、充分进展的流速分布（紊流速度分布），流线与管轴线平行，不得为旋转流。
作为国内较早研发和生产孔板流量计的厂家，生产的一体化孔板流量计质量优良，性能杰出，在国内浩繁工业现场得到广泛应用。
V锥流量计是利用V锥体在流场中产生的节流效应，通过检测上下游压差来测量流量。
与一般节流件相比，它更改了节流布局，从中心孔节流改为环状节流。
实践使用证明，V锥流量计与其他流量仪表相比，具有长期精度高、稳定性好，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。
而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。
由V锥传感器和差压变送器组合而成的V锥流量计，可精准明确测量宽雷诺数（8103≤Re≤5107）范围内各种介质的流量。
生产节流装置厂商都知道，在对孔板流量计和V锥流量计等节流装置依据现场参数计算开孔直径的时候，会涉及到这么一个问题，就是差压变送器的最大差压值如何选取的问题？差压值如何选取，该选多大的？和很多因素有关，比如：不确定度，前后直管段等，所以说在计算孔板流量计和V锥流量计的开孔直径时，千万不能盲目的选取大的差压，而要综合考虑一些相关因素。
我国天然气计量通常以体积表示，法定单位是立方米。
我国规定天然气流量测量的标准状态是:确定压力为0.101325MPa，温度为23.15℃。
天然气流量计量方法很多，可用的流量仪表也很多，按工作原理大致分为:差压式流量计、容积式流量计、速度式流量计3种类型。
孔板选型
限流孔板选型及运用一、现状及适用场合限流孔板由于具有结构简单、易加工、制造成本低、安装方便等优点，在满足工艺要求的前提下，使用限流孔板代替调节阀来限定流量或降低压力，将会大大地降低投资和操作维修费用，因此在国外已被广泛地应用于工艺装置中。
限流孔板主要适合以下位置：1.工艺物料需要降压且精度要求不高的地方。
2在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，可在阀门上游串联孔板（必须经孔板节流不会产生气相）。
3流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道（低流量保护管道）、分析取样管等场所。
4需要降压以减少噪声或磨损的地方，如放空系统。
二、孔板原理限流孔板为一同心锐孔板，用于限制流体的流量或降低流体的压力。
流体通过孔板会产生压力降，通过孔板的流量则随压力降的增大而增大。
但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。
限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。
三、限流孔板选型由于不同工艺减压效果不同，为了满足不同的减压效果，孔板有两种分类：一种是按开孔孔数的多少来分，分为单孔和多孔；另一种是按孔板数量来分，分为单级和多级。
3.1 孔板级数和孔数的选择3.1.1孔板级数的确定在孔板选型中我们把介质分为两类：一类气体和蒸汽，另一类为液体。
在介质为气体或蒸汽使用时为了避免使用限流孔板的管路出现噎塞流，限流孔板后压力（P2）不能小于板前压力（P1）的55%，即P2≥0.55P1，因此当P2<0.55P1时，不能用单级，要选择多级，其级数要保证每板后压力大于板前压力的55%。
当介质为液体时，液体前后压力降小于 2.5MPa时选择单级，液体压降大于 2.5MPa 时，选择多级孔板，且使每块孔板的压降小于2.5MPa。
3.1.2孔板开孔数量的确定当管道公称直径小于或等于150mm 的管路，通常采用单孔孔板；大于150mm时，采用多孔孔板。
常用流量计选型及比较资料
是在流体中安放一根非流线型游涡发生体,游涡的速度与流
从而计算出体积流量。涡街流量计适用与测量液体、气体
通过测量流体的温度的升高或热传感器降低来测量流
热式质量流量计没有移动部件或孔，能精确测量气体的流量。热质量流
也是少数用于测量大口径气体流量的技
这种流量计利用振动流体管产生与质量流量相应的偏转来进
PD流量计，涡轮流量计也会产生不可恢复的压力
三：电磁流量计
具有传导性的流体在流经电磁场时，通过测量电压可得到流体的速度。电磁
测量原理：法拉第电磁感应定律证明一个导体在磁场中运动将感应生成一个
采用电磁测量原理，流体就是运动中的导体。感应电势相对于流速成正比
然后变送器将它进行放大，根据管道横截面积计算出
水平安装：测量电极平面必须水平，这样可以防止由于夹带的气泡而产生的
注意：空管检测功能仅当测量装置为水平安装及变送器外壳向
基座，支撑：如果公称直径为DN≥350，在能忍受足够负载的基座上安装变
注意不允许利用外框承住传感器的重量。这会使外框变形并破坏内部励磁
保证以下所需的进口和出口直管段以确保测量精度：入口长度>10×DN出口
表示分离型自带10m电缆；
环境条件：环境温度-20...+60℃(传感器，变送器)，在阴暗处安装，避免阳
测量精度参考条件：符合DIN19200及VDI/VDE264l，介质温度：+28℃±k，
+22℃±k，预热时间：30分钟，
安装时应注意，只有当满管时才能获得准确的测量，避免以下安装位置：管
(易聚集气泡)直接安装在一根向下的管线的敞开出口前。
注意不要在泵的入口侧安装流量管，以避免抽压而造成的对流量管衬里的破
孔板选型.docx
选择孔板流量计所需要的参数：1、管道的口径（管径*壁厚）2、孔板流量计测量的介质3、被测介质的工作温度4、被测介质的工作压力（最大压力、最小压力、正常压力）5、被测介质的工作流量（最大流量、最小流量、正常流量）6、被测介质的粘度孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
节流装置又称为差压式流量计是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体•蒸汽和液体的流量测量•具有结构简单，维修方便，性能稳定。
孔板流量计适用范围1. 公称直径：15 mm < DNC 1200mm孔板式蒸汽流量计孔板式蒸汽流量计2. 公称压力：PNC 40MPa3. 工作温度：-50CW t < 550C4. 量程比：1:10 , 1:155. 精度：0.5级，1级编辑本段孔板流量计选型编辑本段使用可靠等特点孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81V流量测量节流点击此处添加图片说明装置的设计安装和使用＞;2.国际标准ISO5167＜国际标准组织规定的各种节流装置＞3.化工部标准GJ516-87-HK06编辑本段孔板流量计工作原理充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。
在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。
其基本公式如下：c—流出系数无量纲d-工作条件下节流件的节流孔或喉部直径D—工作条件下上游管道内径qn—质量流量Kg/sqv —体积流量m³/sß—直径比d/D 无量纲流体的密度Kg/m³可膨胀性系数无量纲孔板流量计结构节流装置组成节流件：标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等取压装置：环室、取压法兰、夹持环、导压管等测量管孔板流量计的安装要求：对直管段的要求一般是是前10D后5D,因此在选购孔板流量计时一定要根据流量计的现场工矿情况来选择适合现场工矿的流量计。
