发动机起动系

合集下载

汽车发动机启动系统ppt课件

汽车发动机启动系统ppt课件

经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
5、起动过程
三、起动机
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
启动系统操作注意事项
❖ 一次启动的持续时间不要过长,10~15秒以内
❖ 两次启动之间要间隔3分钟,给电池回复电压一 定的时间
三、起动机
3、离合机构 结构:它由开有楔形缺口的外座圈、内座圈、滚子以及连同
弹簧一起装在外座圈孔中的柱塞组成。
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
4、减速起动机
三、起动机
电磁操纵:由驾驶员通过起动开关操纵继电器(电磁开关), 而由继电器操纵起动机电磁开关和齿轮副或通过起动开关 直接操纵起动机电磁开关和齿轮副。
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
汽油机用起动机 柴油机用起动机
功率为1.5kw 功率为5kw
电压为12v 电压为24v
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
三、起动机
2、操纵机构
直接操纵:由驾驶员通过起动踏板和杠杆机构直接操纵起动 开关并使传动齿轮副进入啮合。

发动机的五大系统

发动机的五大系统

发动机的五大系统.一、起动系统如果要使发动机从静止状态变为工作状态,首先需要借用外力转动发动机的曲轴,使活塞能够作重复运动,气缸内的可燃混合气燃烧膨胀作功,推动活塞向下运动使曲轴旋转。

发动才能自行运转,工作循环才能自行进行。

因此,曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程,被称为发动机的起动,完成起动过程中所需的装置,称为发动机的起动系。

起动条件:能够使曲转旋转的最低转矩称为启动转矩。

、启动转矩1起动转矩必须克服压缩阻力和内磨擦阻力矩。

起动阻力矩与发动机压缩比、温度、机油粘度有关。

起动转速:能使发动机起动的曲轴最低转速称为起动转速。

2、。

30~40r/min,柴油机的起动转速为150~300r/min0~20在℃时,汽油机的起动转速为起动方式:起动最为简单,只须将起动手摇柄端头的横销嵌入发动机曲轴前端的起、人力起动1 动爪内,以人力转动曲轴。

:电动机起动是用电动机作为机械动力,当将电动机轴上的齿轮与发动、2电动机起动机飞轮周缘的齿圈啮合时,动力就传到飞轮和曲轴,使之旋转。

电动机本身又用蓄电池作为电源。

起动系统主要组成部件.起动机是起动系统的核心部件。

起动机由直流串励电动机、传·动机构和控制装置三大部分组成。

1-电磁开关,2-触点,3-蓄电池接线柱,4-动触点,5-前端盖,6-电刷弹簧,7-换向器,8-电刷,9-机壳,10-磁极,11-电枢,12-磁场绕组,13-导向环,14-止推环,15-单向离合器,16-电枢轴,17-驱动齿轮,18-传动机构,19-制动盘,20-啮合弹簧,21-拨叉,22-活动铁心,23-复位弹簧,24-电磁开关起动系统中的分类在起动机的三个组成部分中,电动机部分一般没有本质的差别,按照所用直流电动机的形式可分为普通起动机和永磁起动机;控制装置和传动机构则有很大差异,因此一般是按控制装置和传动机构的不同来分类的。

(1)按控制装置分类①直接操纵式起动机它是由脚踏或手拉杠杆联动机构直接控制起动机的主电路开关来接通或切断主电路,也称机械式起动机。

汽车发动机由几部分组成呢

汽车发动机由几部分组成呢

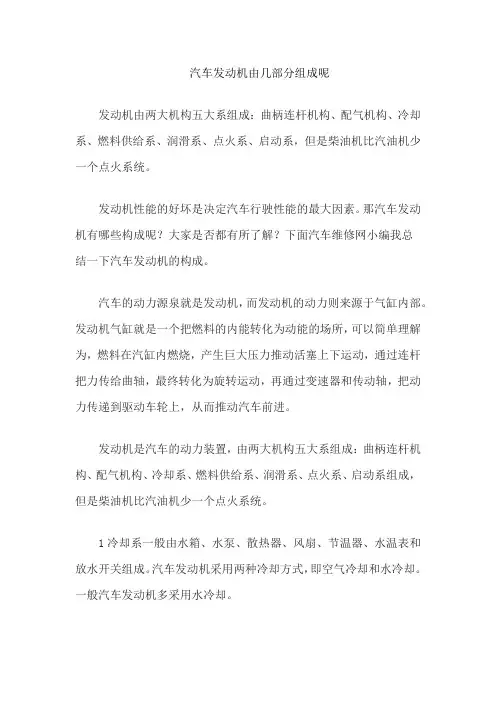

汽车发动机由几部分组成呢发动机由两大机构五大系组成:曲柄连杆机构、配气机构、冷却系、燃料供给系、润滑系、点火系、启动系,但是柴油机比汽油机少一个点火系统。

发动机性能的好坏是决定汽车行驶性能的最大因素。

那汽车发动机有哪些构成呢?大家是否都有所了解?下面汽车维修网小编我总结一下汽车发动机的构成。

汽车的动力源泉就是发动机,而发动机的动力则来源于气缸内部。

发动机气缸就是一个把燃料的内能转化为动能的场所,可以简单理解为,燃料在汽缸内燃烧,产生巨大压力推动活塞上下运动,通过连杆把力传给曲轴,最终转化为旋转运动,再通过变速器和传动轴,把动力传递到驱动车轮上,从而推动汽车前进。

发动机是汽车的动力装置,由两大机构五大系组成:曲柄连杆机构、配气机构、冷却系、燃料供给系、润滑系、点火系、启动系组成,但是柴油机比汽油机少一个点火系统。

1冷却系一般由水箱、水泵、散热器、风扇、节温器、水温表和放水开关组成。

汽车发动机采用两种冷却方式,即空气冷却和水冷却。

一般汽车发动机多采用水冷却。

2润滑系发动机润滑系由机油泵、集滤器、机油滤清器、油道、限压阀、机油表、感压塞及油尺等组成。

3燃油供给系汽油机燃油系统包括汽油箱、汽油表、汽油管、汽油滤清器、汽油泵、化油器、空气滤清器等。

柴油机燃油系统包括喷油泵、喷油器和调速器等主要部件及柴油箱、输油泵、油水分离器、柴油滤清器、喷油提前器和高、低压油管等辅助装置。

4启动系包括启动机、蓄电池。

5点火系包括火花塞、高压线、高压线圈、分电器、点火开关。

6曲柄连杆机构包括连杆、曲轴、轴瓦、飞轮、活塞、活塞环、活塞销、曲轴油封。

7配气机构包括汽缸盖、气门室盖罩凸轮轴、气门进气歧管、排气歧管、空气过滤器、消声器、三元催化增压器。

汽车电气设备构造与维修--启动系

汽车电气设备构造与维修--启动系

第二章 起动系
4.端盖与电刷组件 电刷端盖—般用浇铸或冲压法制成,
盖内装有4个电刷架、电刷及电刷弹簧。 其中两个搭铁电刷利用与端盖相通的电刷 架搭铁,另外两个电刷的电刷架则与端盖 绝缘,绝缘电刷引线与励磁绕组的一个端 头相连接。
11
第二章 起动系
电刷弹簧压在电刷上.其作用是保证电刷与换 向器接触良好。电刷通常用铜粉(80%~90%)和石墨 粉压制而成,以减小电阻并提高耐磨性。
起动机的操纵机构主要用来接通或断开电动机与蓄电池之间的电路,控制驱动齿 轮与飞轮齿圈的啮合与分离。
在现代汽车上,起 动机的操纵机构均采用电 磁式控制方式。主要是利 用电磁开关的电磁力操纵 拨叉,使驱动齿轮与飞轮 啮合或分离。
18
14
第二章 起动系
单向离合器有滚柱式、摩擦片式、弹簧式等几种类型 滚柱式单向离合器的驱动齿轮与外壳制成一体,外壳内装有十字块和4套滚柱、压 帽和弹簧。十字块与花键套筒固连,与外壳相互扣合密封。花键套筒的外面装有啮合弹 簧及衬圈,末端安装着拨环与卡圈。整个离合器总成套装在电动机轴的花键部位上。
滚柱式单向离合器 • 1-驱动齿轮;2-外壳;3-十字块;4-滚柱;5-压帽弹簧;6-垫圈;7-护盖;8-花键 套筒;9-弹簧座;10-啮合弹簧;11-拨环;12-卡簧
电动机产生的转矩传递给发动机飞轮齿圈,发动机曲轴转动;发动机起动后,飞轮 齿圈与驱动齿轮自动打滑脱离。
传动机构一般由驱动齿轮、单向离合器、拨叉、啮合弹簧等组成。
13
第二章 起动系
2.啮合过程: 在电磁开关的作用下,驱动齿轮与飞轮齿圈进入啮合,当二者完全啮合后,主电
路接通,电枢轴开始带动发动机曲轴旋转。发动机起动后,驱动齿轮与飞轮齿圈仍处 于啮合状态,单向离合器打滑,驱动齿轮在飞轮的带动下空转。起动结束后,驱动齿 轮在电磁开关的作用下,与发动机飞轮齿圈脱离啮合。

汽车论文__启动系统

汽车论文__启动系统

汽车论文__启动系统汽车点火系统是点燃式发动机为了正常工作,用于提供点火能量和控制各个气缸点火顺序、点火时刻的装置。

早期的机械式有触点点火系统、无触点晶体管点火系统,目前已经发展为先进的电子控制点火系统。

机械式点火系统工作过程是由曲轴带动分电器轴转动,分电器轴上的凸轮转动,使点火线圈次级触点接通与闭合而产生高压电。

这个点火高压电通过分电器轴上的分火头,根据发动机工作要求按顺序送到各个气缸的火花塞上,火花塞发出电火花点燃燃烧室内的气体。

分电器壳体可以手动转动来调节基本的点火提前角(即怠速运转时的点火提前角),同时还有真空提前装置,它根据进气管内真空度的变化提供不同的提前角。

电子点火系统与机械式点火系统完全不同,它有一个点火用电子控制装置,内部有发动机在各种工况下所需的点火控制曲线图。

通过一系列传感器如发动机转速传感器、进气管真空度传感器(发动机负荷传感器)、节气门位置传感器、曲轴位置传感器等来判断发动机的工作状态,在map图上找出发动机在此工作状态下所需的点火提前角,按此要求进行点火。

然后根据爆震传感器信号对上述点火要求进行修正,使发动机工作在最佳点火时刻。

电子点火系统也有闭环控制与开环控制之分:带有爆震传感器,能根据发动机是否发生爆震及时修正点火提前角的电控系统称为闭环控制系统;不带爆震传感器,点火提前控制仅根据电控单元内设定的程序控制的称为开环控制系统。

祈艾特电子科技有限公司是目前国内最大的点火系统组件生产厂家之一。

所开发生产的产品以汽车点火系统的混合集成电路(hic)、点火模块、点火线圈、点火分电器为主。

1.能产生足以击穿火花塞间隙的电压火花塞电极击穿而产生火花时所需要的电压称为击穿电压。

点火系产生的次级电压必须高于击穿电压,才能使火花塞跳火。

击穿电压的大小受很多因素影响,其中主要有:(1)火花塞电极间隙和形状火花塞电极的间隙越大,击穿电压就越高;电极的尖端棱角分明,所需的击穿电压低。

(2)气缸内混合气体的压力和温度混合气的压力越大,温度越低,击穿电压就越高,(3)电极的温度火花塞电极的温度越高,电极周围的气体密度越小,击穿电压就越低。

民航飞机发动机起动系统浅析邱兵

民航飞机发动机起动系统浅析邱兵

民航飞机发动机起动系统浅析邱兵发布时间:2021-11-03T07:22:04.332Z 来源:《中国科技人才》2021年第21期作者:邱兵[导读] 传统飞机的发动机是由安装在发动机附件变速箱中的空气涡轮起动器起动的。

四川航空股份有限公司重庆渝北 401120摘要:空气启动系统是目前大型民用飞机应用最广泛的发动机启动辅助启动方式,性能设计与集成已成为飞机与发动机一体化设计中非常重要的环节。

相关的设计指标直接影响飞机的适航性以及运行后可调度的机场和航线。

本文针对多电飞机发动机启动系统要求的新发展趋势,详细分析了现代先进民航飞机发动机启动系统,为民航飞机发动机起动系统设计方案提供参考。

关键词:航空发动机;起动系统;故障引言传统飞机的发动机是由安装在发动机附件变速箱中的空气涡轮起动器起动的。

起动发动机时,空气涡轮起动器必须从地面飞机、辅助动力装置或发动机交叉引气中获取压缩空气才能起动发动机。

但是,当发动机正常运行时,空气涡轮起动器不工作,这给飞机增加了额外的重量。

多电飞机使用起动机/发电机系统代替空气涡轮起动机系统,当发动机起动时,起动机/发电机可以为飞机的电网提供电能。

1.飞机起动系统介绍起动意味着发动机从静止加速到怠速。

民航飞机采用直动式电起动器,通过直接驱动发动机曲轴旋转。

起动器由车载电池或接地电源供电。

如果车载电池电压低或多次起动失败,则使用接地电源起动发动机。

飞机的平稳起动是通过起动系统、燃油系统和点火系统的配合来实现的。

为了使发动机正常起动,必须满足以下要求:一是发动机主燃油泵起动时转速低,不能正常供油,必须用电动增压泵进行预起动。

二是带动曲轴转动的起动机,起动速度通常在40-60转以上。

2.飞机发动机起动困难故障分析当在地面试车时,很难起动。

可以按照以下步骤进行检查。

首先,打开飞行器主开关,检查飞行器主电池电压是否符合要求。

如果不满足要求,需要使用接地电源启动发动机。

使用地面电源时,必须先启动飞行器的左发动机,待左发动机工作完成后,先拔下地面电源插头,再启动右发动机。

起动系统的构造与识别

起动系统的构造与识别

起动系统的构造与识别一、起动系统的组成现代汽车发动机的启动普遍采用电磁控制式起动系统来完成。

电磁控制式起动系统是由起动机、起动继电器和点火起动开关等组成。

起动机由直流电动机、传动装置和控制装置三部分组成。

直流电动机是以蓄电池为动力电源,电源动力在点火启动开关和电磁开关的控制下,通过传动装置将转矩传递给发动机。

二、起动机的类型起动机是起动系统核心装置,其技术状态好坏,直接影响汽车的机动性。

汽车用起动机种类繁多,其分类方法如下:1.按总体结构不同,起动机可分为:①普通起动机:无特殊结构和装置,如东风EQ2102型汽车配用的24V 4.5kW起动机、解放CA1121J型汽车配用的QD261型、24V5kW起动机以及桑塔纳轿车配用的QD1225型等起动机均为普通起动机。

②永磁起动机:电动机磁极用永磁材料(铁氧体或钕铁硼等)制成。

如切诺基吉普车和奥迪100型轿车配用的起动机。

③减速起动机:传动机构设有减速装置的起动机。

电动机可采用高速、小型、低转矩电动机,质量和体积比普通起动机可减小30%~35%。

如切诺基吉普车配用的DW1.4型永磁式减速型起动机以及南京依维柯采用的QDJ1317型12V2.5kW起动机。

2.按传动机构啮入方式不同,起动机可分为:①强制啮合式:依靠电磁力拉动杠杆机构,拨动驱动齿轮强制啮入飞轮齿圈。

工作可靠性高,现代汽车广泛采用。

②电枢移动式:依靠磁极磁通的电磁力使电枢产生轴向移动,从而将驱动齿轮啮入飞轮齿圈。

结构比较复杂,东欧国家采用较多,如太脱拉T111、T138、斯柯达706R、却贝尔D250、D420、D450等汽车。

③齿轮移动式:依靠电磁开关推动电枢轴孔内的啮合推杆,使驱动齿轮啮入飞轮齿圈。

如延安SX1290型汽车采用的QD2608、QD2745型24V5.5kW起动机。

三、起动机的型号1.起动机的型号根据我国汽车行业推荐标准QC/T73-1993《汽车电气设备产品型号编制方法》规定,汽车起动机的型号组成如下:产品代号(1)产品代号:有QD、QDJ、QDY三种,分别表示普通起动机、减速起动机、永磁起动机或永磁减速起动机。

飞机发动机启动原理

飞机发动机启动原理

飞机发动机启动原理飞机发动机启动原理是飞机动力系统中的重要环节,它直接关系到飞机的起飞和飞行安全。

飞机发动机的启动原理主要包括空气、燃料和点火三个方面。

下面将详细介绍这三个方面对于飞机发动机启动的重要性和作用。

首先,空气是飞机发动机启动的基础。

在飞机发动机启动过程中,空气通过进气口进入发动机内部,与燃料混合后被点火燃烧,产生推力驱动飞机起飞。

因此,充足的空气供应对于飞机发动机启动至关重要。

飞机在地面启动时,通常会利用地面设备或者辅助动力设备提供足够的气流,确保发动机能够顺利启动。

而在飞行过程中,飞机则依靠飞行速度将空气引入发动机内部,保证发动机正常工作。

其次,燃料是飞机发动机启动的关键。

燃料的供给直接影响着发动机的启动速度和稳定性。

在飞机发动机启动过程中,燃料需要以适当的比例混合进入发动机内部,然后在点火的作用下进行燃烧,产生高温高压气体驱动涡轮,从而带动飞机的旋转。

因此,燃料的供给必须精准可靠,确保发动机能够在任何条件下都能够顺利启动。

在现代飞机中,通常会采用先进的燃油喷射技术,确保燃料能够以最佳状态进入发动机内部,提高启动效率和安全性。

最后,点火是飞机发动机启动的决定性因素。

点火系统的作用是在燃料与空气混合后,通过点火装置引燃混合气体,从而产生高温高压气体,推动发动机工作。

在飞机发动机启动过程中,点火系统必须能够在任何环境下都能够可靠地进行点火,确保发动机能够顺利启动。

因此,点火系统的设计和维护都显得至关重要。

现代飞机通常会采用先进的电子点火系统,通过精密的控制和监测,确保点火的时机和效果都能够达到最佳状态。

综上所述,飞机发动机的启动原理是一个复杂而又精密的系统工程,它涉及到空气、燃料和点火三个方面的协调配合。

只有这三个方面都能够达到最佳状态,飞机发动机才能够顺利启动,从而保证飞机的起飞和飞行安全。

因此,在飞机设计和制造过程中,必须对飞机发动机启动原理进行深入研究和精心设计,以确保飞机发动机能够在任何条件下都能够可靠启动,为飞机的飞行安全提供有力保障。

发动机启动与点火系统控制教案

发动机启动与点火系统控制教案

发动机启动与点火系统控制教案第一章:发动机启动系统概述1.1 教学目标1. 了解发动机启动系统的功能和重要性2. 掌握发动机启动系统的组成和工作原理1.2 教学内容1. 发动机启动系统的功能和重要性2. 发动机启动系统的组成3. 发动机启动系统的工作原理1.3 教学方法1. 讲授法:讲解发动机启动系统的功能和重要性,以及组成和工作原理2. 互动法:提问学生,让学生参与讨论,巩固知识点1.4 教学评估1. 课堂问答:检查学生对发动机启动系统功能和重要性的理解2. 小组讨论:评估学生在讨论中的表现,以及对发动机启动系统组成和工作原理的掌握情况第二章:启动机的基本原理与结构2.1 教学目标1. 了解启动机的作用和分类2. 掌握启动机的基本原理和结构组成2.2 教学内容1. 启动机的作用和分类2. 启动机的基本原理3. 启动机的结构组成2.3 教学方法1. 讲授法:讲解启动机的作用、分类、基本原理和结构组成2. 实物演示法:展示启动机实物,让学生更直观地了解其结构和原理2.4 教学评估1. 课堂问答:检查学生对启动机作用、分类和基本原理的理解2. 实践操作:评估学生在实物演示中的观察能力和对启动机结构组成的掌握情况第三章:启动机的控制电路3.1 教学目标1. 了解启动机控制电路的功能和作用2. 掌握启动机控制电路的组成和工作原理3.2 教学内容1. 启动机控制电路的功能和作用2. 启动机控制电路的组成3. 启动机控制电路的工作原理3.3 教学方法1. 讲授法:讲解启动机控制电路的功能、组成和工作原理2. 互动法:提问学生,让学生参与讨论,巩固知识点3.4 教学评估1. 课堂问答:检查学生对启动机控制电路功能和工作原理的理解2. 小组讨论:评估学生在讨论中对启动机控制电路组成的掌握情况第四章:点火系统的基本原理与结构4.1 教学目标1. 了解点火系统的作用和分类2. 掌握点火系统的基本原理和结构组成4.2 教学内容1. 点火系统的作用和分类2. 点火系统的基本原理3. 点火系统的结构组成4.3 教学方法1. 讲授法:讲解点火系统的作用、分类、基本原理和结构组成2. 实物演示法:展示点火系统实物,让学生更直观地了解其结构和原理4.4 教学评估1. 课堂问答:检查学生对点火系统作用、分类和基本原理的理解2. 实践操作:评估学生在实物演示中的观察能力和对点火系统结构组成的掌握情况第五章:点火系统的控制电路5.1 教学目标1. 了解点火系统控制电路的功能和作用2. 掌握点火系统控制电路的组成和工作原理5.2 教学内容1. 点火系统控制电路的功能和作用2. 点火系统控制电路的组成3. 点火系统控制电路的工作原理5.3 教学方法1. 讲授法:讲解点火系统控制电路的功能、组成和工作原理2. 互动法:提问学生,让学生参与讨论,巩固知识点5.4 教学评估1. 课堂问答:检查学生对点火系统控制电路功能和工作原理的理解2. 小组讨论:评估学生在讨论中对点火系统控制电路组成的掌握情况第六章:发动机启动与点火系统的故障诊断与维修6.1 教学目标1. 学习发动机启动与点火系统的常见故障现象2. 掌握发动机启动与点火系统的故障诊断与维修方法6.2 教学内容1. 发动机启动与点火系统的常见故障现象2. 发动机启动与点火系统的故障诊断方法3. 发动机启动与点火系统的维修方法6.3 教学方法1. 讲授法:讲解发动机启动与点火系统的常见故障现象,故障诊断与维修方法2. 案例分析法:分析具体案例,让学生了解故障诊断与维修的实际情况6.4 教学评估1. 课堂问答:检查学生对发动机启动与点火系统常见故障现象的理解2. 实践操作:评估学生在实际操作中对发动机启动与点火系统故障诊断与维修方法的掌握情况第七章:发动机启动与点火系统的性能检测7.1 教学目标1. 了解发动机启动与点火系统的性能检测方法2. 掌握发动机启动与点火系统的性能检测设备及操作方法7.2 教学内容1. 发动机启动与点火系统的性能检测方法2. 发动机启动与点火系统的性能检测设备3. 发动机启动与点火系统的性能检测操作方法7.3 教学方法1. 讲授法:讲解发动机启动与点火系统的性能检测方法,性能检测设备及操作方法2. 实物演示法:展示性能检测设备,让学生更直观地了解其功能和操作方法7.4 教学评估1. 课堂问答:检查学生对发动机启动与点火系统性能检测方法的理解2. 实践操作:评估学生在实际操作中对发动机启动与点火系统性能检测设备及操作方法的掌握情况第八章:发动机启动与点火系统的维修与保养8.1 教学目标1. 学习发动机启动与点火系统的维修与保养方法2. 掌握发动机启动与点火系统的维修与保养注意事项8.2 教学内容1. 发动机启动与点火系统的维修方法2. 发动机启动与点火系统的保养方法3. 发动机启动与点火系统的维修与保养注意事项8.3 教学方法1. 讲授法:讲解发动机启动与点火系统的维修与保养方法,维修与保养注意事项2. 互动法:提问学生,让学生参与讨论,巩固知识点8.4 教学评估1. 课堂问答:检查学生对发动机启动与点火系统维修与保养方法的理解2. 小组讨论:评估学生在讨论中对发动机启动与点火系统维修与保养注意事项的掌握情况第九章:发动机启动与点火系统在实际应用中的案例分析9.1 教学目标1. 学习发动机启动与点火系统在实际应用中的案例分析方法2. 掌握发动机启动与点火系统在实际应用中的案例分析技巧9.2 教学内容1. 发动机启动与点火系统在实际应用中的案例分析方法2. 发动机启动与点火系统在实际应用中的案例分析技巧9.3 教学方法1. 讲授法:讲解发动机启动与点火系统在实际应用中的案例分析方法,案例分析技巧2. 案例分析法:分析具体案例,让学生了解案例分析的实际情况9.4 教学评估1. 课堂问答:检查学生对发动机启动与点火系统在实际应用中案例分析方法的理解2. 实践操作:评估学生在实际操作中对发动机启动与点火系统在实际应用中案例分析技巧的掌握情况第十章:发动机启动与点火系统的发展趋势10.1 教学目标1. 了解发动机启动与点火系统的发展历程2. 掌握发动机启动与点火系统的发展趋势10.2 教学内容1. 发动机启动与点火系统的发展历程2. 发动机启动与点火系统的发展趋势10.3 教学方法1. 讲授法:讲解发动机启动与点火系统的发展历程,发展趋势2. 互动法:提问学生,让学生参与讨论,巩固知识点10.4 教学评估1. 课堂问答:检查学生对发动机启动与点火系统发展历程和发展趋势的理解2. 小组讨论:评估学生在讨论中对发动机启动与点火系统未来发展的掌握情况重点解析本文档详细介绍了发动机启动与点火系统的基本原理、结构组成、控制电路、故障诊断与维修、性能检测、维修与保养、实际应用案例分析以及发展趋势。

起动系的检测与线路连接

起动系的检测与线路连接

起动系的检测与线路连接一、磁场绕组的检测磁场绕组的检测通常分为断路、短路和搭铁的检测。

1.断路故障的检测磁场绕组的导线粗、匝数少、如有导线烧焦、断裂、线头脱焊等原因造成断路。

其方法:将万用表拔到OHMx200档,两表笔分别接磁场绕组的两端阻值为3-5Ω,若阻值为∞(无穷大),说明断路应更换。

2.短路故障的检测将万用表打到OHMx200档,两表笔分别接磁场绕组的两端,若阻值小于3-5Ω,说明匝间短路应更换。

3.搭铁故障的检测将万用表拔到OHMx200档,两表笔一端接磁场绕组,另端接外壳,若阻值为∞(无穷大),说明绕组良好;若导通说明有搭铁故障应更换。

二、电枢绕组的检测电枢绕组的检测通常也是分别对其断路、短路和搭铁的检测,同时检查换向器有无油污、烧蚀;若有,应用00号砂纸打磨。

1.断路故障的检测其方法:将万用表拔到OHMx200档,两表笔分别接电枢绕组换向器阻值为3-5Ω,若阻值为∞(无穷大),说明断路应更换。

2.短路故障的检测将万用表打到OHMx200档,两表笔分别接电枢绕组换向器若阻值小于3-5Ω,说明匝间短路应更换(也可利用蓄电池单格电压进行检测)。

3.搭铁故障的检测将万用表拔到OHMx200档,两表笔一端接换向器,另端接铁芯,若阻值为∞(无穷大),说明绕组良好;若导通说明有搭铁故障应更换。

(三)电刷架及电刷组件的检查检查正电刷架是否搭铁,将万用表拔到OHMx200档,两表笔一端接正电刷架,另端接外壳,若阻值为∞,说明良好;若导通说明有搭铁故障应更换。

电刷弹簧应能将电刷可靠地压在换向器上,若弹簧折断或弹力较弱应更换弹簧。

电刷高度为10-20毫米,小于10毫米时,应更换。

电刷与换向器的接触面应达到75%以上。

(四)单向离合器的检修单向离合器的常见故障是打滑、驱动齿轮磨损。

驱动齿轮的端面最容易磨损,磨损后的齿长一般不应小于16毫米(汽油车)或17.5毫米(柴油车),否则应更换;用手正反方向转动驱动齿轮,若都能转动说明损坏,需更换;若一方向能转动另一方向不能转动,应将其夹在台虎钳上用扭力扳手以80N.m力顺时针转动,若能转动说明打滑,需更换,不能转动说明良好。

发动机启动与点火系统控制教案

发动机启动与点火系统控制教案

发动机启动与点火系统控制教案第一章:发动机启动系统概述1.1 教学目标:让学生了解发动机启动系统的基本组成和作用。

让学生掌握发动机启动系统的常见故障和诊断方法。

1.2 教学内容:发动机启动系统的组成:启动电机、启动开关、电池、启动继电器等。

发动机启动系统的作用:启动发动机、提供动力传输。

发动机启动系统的常见故障:启动电机损坏、启动开关故障、电池问题、启动继电器故障等。

发动机启动系统的诊断方法:观察故障现象、使用诊断工具检测。

1.3 教学活动:讲解发动机启动系统的基本组成和作用。

演示发动机启动系统的常见故障和诊断方法。

学生进行实际操作,诊断发动机启动系统故障。

第二章:点火系统的基本原理2.1 教学目标:让学生了解点火系统的基本原理和作用。

让学生掌握点火系统的常见故障和诊断方法。

2.2 教学内容:点火系统的基本原理:通过点火线圈产生高电压,点燃混合气体。

点火系统的作用:提供火花点燃混合气体,实现燃烧。

点火系统的常见故障:点火线圈故障、火花塞问题、点火控制器故障等。

点火系统的诊断方法:观察火花塞的火花情况、使用诊断工具检测。

2.3 教学活动:讲解点火系统的基本原理和作用。

演示点火系统的常见故障和诊断方法。

学生进行实际操作,诊断点火系统故障。

第三章:点火系统的组件介绍3.1 教学目标:让学生了解点火系统的各个组件及其功能。

让学生掌握点火系统组件的检查和更换方法。

3.2 教学内容:点火线圈:产生高电压,传递给火花塞。

火花塞:点燃混合气体,产生火花。

点火控制器:控制点火时机和电压。

其他组件:点火模块、点火线、点火器等。

3.3 教学活动:讲解点火系统的各个组件及其功能。

演示点火系统组件的检查和更换方法。

学生进行实际操作,检查和更换点火系统组件。

第四章:点火系统的故障诊断与维修4.1 教学目标:让学生掌握点火系统的故障诊断方法。

让学生掌握点火系统的维修技巧。

4.2 教学内容:点火系统的故障诊断方法:观察火花塞的火花情况、使用诊断工具检测。
