断路器过流脱扣器额定电流的选择和整定
自动空气开关脱扣器整定电流原则

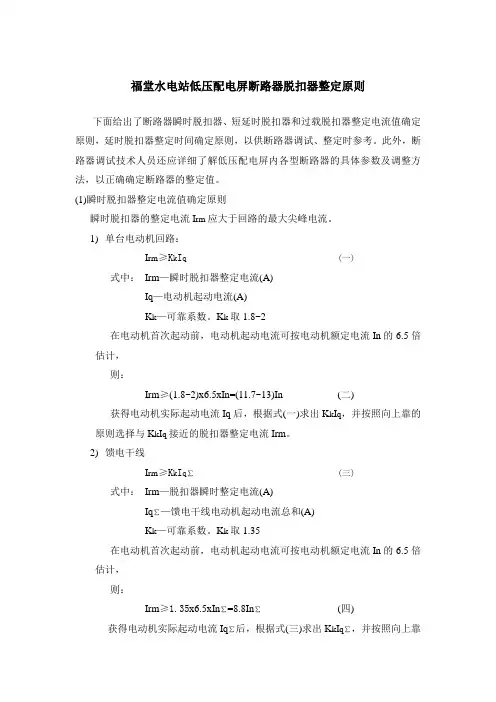

福堂水电站低压配电屏断路器脱扣器整定原则下面给出了断路器瞬时脱扣器、短延时脱扣器和过载脱扣器整定电流值确定原则,延时脱扣器整定时间确定原则,以供断路器调试、整定时参考。
此外,断路器调试技术人员还应详细了解低压配电屏内各型断路器的具体参数及调整方法,以正确确定断路器的整定值。
(1)瞬时脱扣器整定电流值确定原则瞬时脱扣器的整定电流I rm应大于回路的最大尖峰电流。
1)单台电动机回路:I rm≥K k I q (一)式中:Irm—瞬时脱扣器整定电流(A)Iq—电动机起动电流(A)K k—可靠系数。
K k取1.8~2在电动机首次起动前,电动机起动电流可按电动机额定电流In的6.5倍估计,则:Irm≥(1.8~2)x6.5xIn=(11.7~13)In (二)获得电动机实际起动电流Iq后,根据式(一)求出K k I q,并按照向上靠的原则选择与K k I q接近的脱扣器整定电流Irm。
2)馈电干线I rm≥K k I q∑(三)式中:Irm—脱扣器瞬时整定电流(A)Iq∑—馈电干线电动机起动电流总和(A)K k—可靠系数。
K k取1.35在电动机首次起动前,电动机起动电流可按电动机额定电流In的6.5倍估计,则:Irm≥1.35x6.5xIn∑=8.8In∑(四)获得电动机实际起动电流Iq∑后,根据式(三)求出K k I q∑,并按照向上靠的原则选择与K k I q∑接近的脱扣器整定电流Irm。
对于带有短路短延时的断路器(如:NZM10-250N/ZMV-250),瞬时脱扣器整定电流还应大于短延时脱扣器整定电流值。
(2)短延时短路脱扣器整定电流值确定原则短延时短路脱扣器的整定电流I rmv应大于回路的最大尖峰电流。
1)单台电动机回路:I rmv≥K k I q (五)式中:Irmv—短延时短路脱扣器整定电流(A)Iq—电动机起动电流(A)K k—可靠系数。
K k取1.35在电动机首次起动前,电动机起动电流可按电动机额定电流In的6.5倍估计,则:Irm≥1.35x6.5xIn=8.8In (六)获得电动机实际起动电流Iq后,根据式(五)求出K k I q,并按照向上靠的原则选择与K k I q接近的脱扣器整定电流Irmv。
§3 断路器额定电流的选择

§3 断路器的额定电流的选择一断路器的额定电流和整定电流GB/T2900.18-1992《电工术语低压电器》对额定电流、整定电流的定义:断路器的额定电流In是指:“在规定条件下,保证开关电器(断路器)正常工作的电流值”。
它又称断路器脱扣器额定电流。
断路器的整定电流(又称过载脱扣器的电流整定值)是指:“脱扣器调整到动作的电流值”。
它以Ir表示。
Ir的意义为I/In,例如过电流整定到额定电流的1.2、1.3、5、10倍,就写Ir=1.2In、1.3In、5In、10In、…等等。
现在一些电子脱扣器或智能型断路器,它的过载长延时额定电流是可调式的,例如DW45智能型万能式断路器,其可调范围是(0.4-1)倍额定电流,如额定电流为630A的智能控制器,用户可在252A~630A中调,所调整后的电流,其实仍是额定电流。
目前存在的问题是把整定电流和额定电流混为一谈。
有时因概念不清,会使用户与制造厂发生误解,影响供货。
对于辅助触点(微动开关),它的额定工作电流(Ie),是指触点在一定的工作电压下的实际工作电流。
电压与电流的乘积,表示它所控制的电磁铁容量,交流时以伏安(VA)表示,直流时以瓦(W)表示。
二额定电流和选择(一)配电型断路器额定电流的选择所谓配电型,是指在低压电网中专作电能分配的断路器。
它包括电源总开关和负载的支路开关。
除了通常说的断路器的额定电流≥线路计算负荷电流之外,还应视配电性质和它的特点而定。
断路器过载长延时保护基准电流(断路器的额定电流)≤导线的容许载流量(允许持续载流量)。
导线包括裸线和绝缘的电线和电缆,对采用电线电缆的,可取电线电缆容许载流量的80%。
对具体线路来说:1 低压干线假设,电线的容许电流为Iz,一般设备的额定电流为I L,电动机额定电流I M,断路器的额定电流为In。
1)一般设备(除电动机外)Iz≥ΣI L,In≤Iz2)线路负载中包括电动机当ΣI L>ΣI M时,Iz≥ΣI L +ΣI M当ΣI L<ΣI M时(ΣI M≤50A时),Iz≥ΣI L +1.25ΣI M;当ΣI L<ΣI M时(ΣI M>50A时),Iz≥ΣI L +1.1ΣI M;而In≤3ΣI M +ΣI L或In≤2.5Iz2 对于分支线路1)一般设备(除电动机外)当I L≤50A时如果导线的截面积为2mm2(导线直径1.6mm),In≤20A;导线截面积为5.3 mm2(导线直径2.6mm),In≤30A;导线的截面积为14 mm2(导线直径4.2mm),In≤50A; 2)配电型断路器保护线路中仅有电动机当ΣI M≤50A时,Iz≥1.25ΣI M;当ΣI M>50A时,Iz≥1.1ΣI M;而In≤2.5Iz因考虑电网电流的正常波动范围(上限为+5%,下限为0),故断路器在1.05In 时是不允许脱扣(动作)的。
断路器延时过流脱扣器脱扣电流整定值

断路器延时过流脱扣器脱扣电流整定值断路器的延时过流脱扣器脱扣电流整定值应根据具体的使用环境和需求来选择。
在一般情况下,脱扣电流整定值的选择应满足以下要求:
1.保护设备的安全:脱扣电流整定值应小于被保护设备的短路电流,以确保在设
备发生短路故障时,断路器能够及时断开电流,保护设备不受损坏。
2.避免误动作:整定值不应设置得过于敏感,以免在系统正常运行时出现误动作。
因此,脱扣电流整定值应大于正常运行时的最大负荷电流。
3.考虑设备的老化:随着设备的老化,其绝缘性能可能会下降,因此,脱扣电流
整定值应考虑设备的老化因素,留有一定的安全裕量。
4.满足标准要求:脱扣电流整定值的选择还应满足相关的国家和行业标准、规范
要求。
具体来说,延时过流脱扣器的脱扣电流整定值应由专业的电气工程师或技术人员根据具体的电气系统、设备参数以及运行经验来确定。
在实际应用中,可能需要通过试验和调整来找到最优的设置值,以确保系统的安全、可靠运行。
低压断路器过流脱扣器动作电流的整定与计算

(1)低压断路器过流脱扣器额定电流的选择低压断路器过流脱扣器的额定电流IN.OR不小于线路的计算电流I30,即IN.OR≥I30。
(2)低压断路器过流脱扣器动作电流的整定①瞬时过电流脱扣器动作电流的整定。
低压断路器所保护的对象中,有某些电器设备,这些电器设备在启动过程中,会在短时间内产生数倍于其额定电流的高峰值电流,从而使低压断路器在短时间内承受较大的尖峰电流。
瞬时过电流脱扣器的动作电流lop(o)必须躲过线路的尖峰电流IPK,即Iop(o)≥Krel·IPK 式中Krel为可靠系数。
在选用断路器时,应注意使低压断路器的瞬时过电流脱扣器的整定电流躲过尖峰电流,以免引起低压断路器的误动作;②短延时过流脱扣器动作电流和动作时间的整定。
短延时过流脱扣器的动作电流lop(s),也应躲过线路的尖峰电流IPK,即IOP(S)≥Krel·IPK,式中KERL 为可靠系数。
短延时过流脱扣器的动作时间一般分0.2S、0.4S和0.6S三种,按前后保护装置的保护选择性来确定,应使前一级保护的动作时间比后一级保护的动作时间长一个时间级差;③长延时过流脱扣器动作电流和动作时间的整定。
长延时过流脱扣器主要是用来保护过负荷,因此其动作电流Iop(1)只需要躲过线路的最大负荷电流即计算电流I30,即Iop(1)≥KREL·I30式中KREL为可靠系数。
长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间,以免引起低压断路器的误动作;④过流脱扣器的动作电流与被保护线路的配合要求。
为了不致线路因出现过负荷或短路引起绝缘线缆过热受损甚至失火,而其低压断路器不跳闸事故的发生,低压断路器过流脱扣器的动作电流lOP应符合公式的要求,lOP≤KOL·Ial,失中Ial绝缘线缆的允许载流量;Kol一绝缘线缆的允许短时过负荷系数,对瞬时和短延时过流脱扣器,一般取4.5;对长延时过流脱扣器,做短路保护时取1.1,只做过负荷保护时取1。
断路器的选型和整定

断路器的选用,应根据具体使用条件选择使用类别,选择额定工作电压、额定电流、脱扣器的整定电流等参数,参照产品样本提供的保护特性曲线选用保护特性,并需对短路特性和灵敏系数进行校验。
断路器的分类(1)框架式断路器(ACB)框架断路器也称为万能式断路器,其所有零件都装在一个绝缘的金属框架内,常为开启式,可装设多种附件,更换触头和部件较为方便,多用在电源端总开关。
过电流脱扣器有电磁式,电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护,每种保护整定值均根据其壳架等级在一定范围内调整。
框架断路器适用交流50Hz,额定电压380V、660V,额定电流为200A-6300A的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路,单相接地等故障的危害,该断路器具有多种智能保护功能,可做到选择性保护。
在正常的条件下,可作为线路的不频繁转换之用。
1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。
框架式断路器还经常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。
(2)塑壳式断路器(MCCB)塑壳式断路器也被称为装置式断路器,其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。
辅助触点,欠电压脱扣器以及分励脱扣器等多采用模块化,结构非常紧凑,一般不考虑维修,适用于作支路的保护开关。
塑壳断路器通常含有热磁跳脱单元,而大型号的塑壳断路器会配备固态跳脱传感器。
塑壳式断路器过电流脱扣器有电磁式和电子式两种,一般电磁式塑壳断路器为非选择性断路器,仅有长延时及瞬时两种保护方式;电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。
部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。
塑壳式断路器一般用于配电馈线控制和保护,小型配电变压器的低压侧出线总开关,动力配电终端控制,也可用于各种生产机械的电源开关。
断路器的壳架电流,额定电流,脱扣电流

断路器不可能每种规格设计一种外壳和接线端子。
不同额定电流(但相近)的断路器会使用同样一种外型体积甚至同样触头、同样的接线端子,这种外壳可通过的最大额定电流就是壳架电流。
因此,同一壳架电流的断路器其额定电流可能不同,但其安装尺寸是相同的。
断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。
断路器额定电流是指断路器中的脱扣器能长期通过的电流,又称断路器脱扣器额定电流。
同一系列中有多种壳架等级额定电流,同一壳架等级额定电流中又有多种额定电流。
例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流,而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流;225A壳架等级额定电流中有100A,125A、160A、180A、200A、225A额定电流。
DZ20—100和DZ20—225两种壳架等级中都有100A额定电流,但断路器体积外形和分断能力不相同,因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。
额定电流分级是按(1.25)优先系数来选择的:一方面是符合和满足最大线路和电器元件额定电流的需要;另一方面是为了标准化,以取得最佳的使用导线及加工的效益。
因此它所规定的级别是:3(6)、8、10、12.5、16,20、25、32、40、50、63、80,100、125、160、200、250、315、400A等。
由于此规定,当线路计算负载为90A时,则只能选100A规格,因此在一定程度上影响它的保护性能。
脱扣器电流整定值是指脱扣器调整到动作电流值。
它是指额定电流In的倍数,是动作电流值,例如:过电流整定到电流的1.2、1.3、5、10倍,就写成Ir=1.2In,1.3In、5In、10In等。
现在一些电子脱扣器,它的过载长延时额定电流是可调的,所调整的电流,其实仍是额定电流,是可长期通过的最大电流。
低压断路器整定

低压断路器整定一、意义1、躲过线路正常电流,当发生故障电流时分断断路器以保护线路或负载2、上下级断路器间实现选择性配合二、方法1、固定动作定值断路器:选择不同额定电流的断路器2、可调动作定值断路器:选择合适额定电流的断路器,调整断路器脱扣器上动作电流值、动作时间值三、原则1、保证可靠保护:⑴低压断路器过流脱扣器额定电流的选择低压断路器过流脱扣器的额定电流IN.OR不小于线路的计算电流I30,即IN.OR≥I30。
⑵低压断路器过流脱扣器动作电流的整定①瞬时过电流脱扣器动作电流的整定。
低压断路器所保护的对象中,有某些电器设备,这些电器设备在启动过程中,会在短时间内产生数倍于其额定电流的高峰值电流,从而使低压断路器在短时间内承受较大的尖峰电流。
瞬时过电流脱扣器的动作电流Iop o 必须躲过线路的尖峰电流Ipk,即Iop o ≥Krel·Ipk,式中Krel为可靠系数。
在选用断路器时,应注意使低压断路器的瞬时过电流脱扣器的整定电流躲过尖峰电流,以免引起低压断路器的误动作;②短延时过流脱扣器动作电流和动作时间的整定。
短延时过流脱扣器的动作电流Iop s ,也应躲过线路的尖峰电流Ipk,即Iop s ≥Krel·Ipk,式中Krel为可靠系数。
短延时过流脱扣器的动作时间一般分0.2S、0.4S和0.6S三种,按前后保护装置的保护选择性来确定,应使前一级保护的动作时间比后一级保护的动作时间长一个时间级差;③长延时过流脱扣器动作电流和动作时间的整定。
长延时过流脱扣器主要是用来保护过负荷,因此其动作电流Iop l 只需要躲过线路的最大负荷电流即计算电流I30,即Iop l ≥Krel.I30,式中Krel为可靠系数。
长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间,以免引起低压断路器的误动作;④过流脱扣器的动作电流与被保护线路的配合要求。
为了不致线路因出现过负荷或短路引起绝缘线缆过热受损甚至失火,而其低压断路器不跳闸事故的发生,低压断路器过流脱扣器的动作电流Iop应符合公式的要求,Iop≤Kol.Ial,式中Ial—绝缘线缆的允许载流量;Kol—绝缘线缆的允许短时过负荷系数,对瞬时和短延时过流脱扣器,一般取4.5;对长延时过流脱扣器,做短路保护时取1.1,只做过负荷保护时取1。
2.断路器保护电流值的整定

断路器保护电流值的整定1.脱扣器额定电流,断路器框架等级额定电流1).脱扣器额定电流:断路器脱扣器额定电流指断路器主触点的额定电流值。
2).断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
举个例子:DZ20Y-100/3300-80ADZ表示塑壳式断路器,20表示设计序号,Y为一般型(指的是额定极限短路分断能力级别),100A表示断路器框架等级额定电流,80A表示脱扣器额定电流,3300中3表示3极,300表示热磁脱扣器。
同一系列中有多种壳架等级额定电流,例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流,例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流;225A壳架等级额定电流中有100A,125A、160A、180A、200A、225A脱扣器额定电流。
DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流,但断路器体积外形和分断能力不相同。
2.热磁脱扣、电子脱扣1).热磁脱扣是复式脱扣,它包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构,用于过载保护;电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣,用于短路保护。
2).电子脱扣可以有以上所有功能,并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路,检测主电路电流,放大、推动脱扣机构。
优缺点:热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低;(推荐使用)电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
适用场合:要求不高而且参数固定不变的一般采用热磁脱扣器,够经济。
精度要求较高,参数需要设定或改变的一般采用电子脱扣器,够安全。
3.施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义1).Ir-过载长延时脱扣电流整定值2).Tr-过载长延时脱扣时间整定值3).Ii-短路瞬时脱扣电流整定值4).Isd-短路短延时脱扣电流整定值5).Tsd-短路短延时脱扣时间整定值4.过载长延时,短路短延时,短路瞬时脱扣电流整定值1.断路器的整定电流Ir:脱扣器整定到动作的电流值。
低压断路器脱扣器整定电流的选择

低压断路器脱扣器整定电流的选择发布时间:2021-05-13T08:47:27.179Z 来源:《中国科技人才》2021年第8期作者:曾谊吴建生欧阳海军童伟朱千彬[导读] 众所周知,低压断路器是工厂供电中最常用的元器件之一,是保障系统安全、可靠运行的电器设备。
在故障情况下,断路器可以切断供电回路,防止设备由于过热出现损坏,或者人身伤害。
巨邦集团有限公司摘要:众所周知,低压断路器是工厂供电中最常用的元器件之一,是保障系统安全、可靠运行的电器设备。
在故障情况下,断路器可以切断供电回路,防止设备由于过热出现损坏,或者人身伤害。
所以,科学的选择断路器,使其该动作时就动作,不该动作时就不动作,可以有效保障用户财产和人身安全。
基于此,本篇文章对低压断路器脱扣器整定电流的选择进行研究,以供参考。
关键词:低压断路器;脱扣器;整定电流;选择引言为实现检定装置输出电流的精确控制,提高各类断路器检定结果的可靠性,实时采集电压、电流等测试信号并进行质量控制已成为检定装置的重要任务。
传统的大电流发生器由电压调节器、变压器或交流变换器、电源尺寸和质量、功率因数和效率低、噪音高、输出波、动态响应缓慢、稳定性差和调节速度等电磁元件组成。
1断路器电流参数的确定(1)断路器额定电流的确定。
断路器额定电流是中过流回路的额定电流。
为了确定断路器的额定电流,必须计算电路的计算电流Ic以保证≥Ic。
Inm断路器的机箱额定电流是安装在机箱或塑料外壳中的按钮的最大额定电流,具体取决于选择的级别。
(2)长延时电流按钮Ir 整数值。
配电低压断路器长时间电流溢出回路的调节电流I应大于电路的Ic计算电流,小于izi导体的容许电流,即由iz≥i≥ic公式确定。
(3)短时过流按钮的完整设定Im。
1.确定电流范围。
对于配电来说,低压压缩机短时过电流按钮的Im调节电流应避免线路正常工作时出现的最大电流,即由Im≥Kz(Iq+Ic)公式确定的电流。
在公式中,Kz是低压断路器短时按钮的可靠性系数,一般采用1.2;Iq是线路中电流最高的电机的完整起动电流;Ic计算具有最高起动电流的电动机以外回路负荷的电流。
断路器选用规范

摘抄整理断路器的选用断路器是配电系统中主要的保护电器之一,也是功能最完善的保护电器,其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要,断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分,而继电器,则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多,容易混淆不清。
在设计文件中,常常在标明断路器的电流值时,不说明电流值的意义,给定货造成混乱。
要完整准确的选择断路器,清楚地标定断路器的各个电流参数是必要的。
1断路器额定绝缘电压断路器额定绝缘电压是指在规定条件下用来度量电器及其部件的不同点位部分的绝缘强度,电气间隙和爬电距离的标准电压值,断路器的额定绝缘电压应高于或等于电源系统的额定电压,在选择断路器的额定绝缘电压时要和公司3C 产品要求的额定绝缘电压一致,做到产品的一致性。
2断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IE C947—2)对断路器的额定电流使用两个概念,断路器的额定电流1n和断路器壳架等级额定电流1nm,并给出如下定义:——断路器的额定电流1n,是指脱扣器能长期通过的电流,也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
——断路器壳架等级额定电流lnm,用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标GBl4048.2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时,通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择一只CM1—100/330 0—80A型断路器时,通常我们简单地说其额定电流为100A,脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中,也一般不提“断路器壳架等级额定电流”这一复杂的说法,而只给出“断路器额定电流”这一参数,其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称,似乎较为合适。
断路器过流脱扣器额定电流的选择和整定

之阳早格格创做戴要:咱们普遍根据线路预期短路电流去采用谦脚分断本领的断路器,但是线路预期短路电流的估计是一项非常烦琐的处事.原文将简朴介绍怎么样正在矮压系统中精确的采用战使用矮压断路器. 闭键词汇:矮压配电系统断路器短路短压脱扣器弁止断路器广大应用于矮压配电系统中,是一种呵护电器元件.正在安排矮压配电系统时,应注意断路器的采用性,对付断路器过流脱扣器额定电流举止采用战整定,保证充散收挥过电流脱扣器的效率;当环境温度大于或者小于校准温度值时,应根据制制商提供的温度与载流本领建正系数去安排矮压断路器的额定电流值. 1、断路器的几种电流参数断路器的额定电流In,是指脱扣器能少久通过的电流,也便是脱扣器额定电流. 断路器壳架等第额定电流Inm,用基原几许尺寸相共战结构相似的框架或者塑料中壳中所拆的最大脱扣器额定电流表示.它决断了所能拆置的脱扣器的最大额定电流值.比方,DW15—1600额定电流800A的断路器,1600 A是断路器的壳架等第额定电流Inm,断路器的额定电流In为800A. 过电流脱扣器可分为过载脱扣器战短路(电磁)脱扣器,有少延时动做电流(Ir1)、短延时动做电流(Ir2)战瞬时动做电流(Ir3)之分.如正泰产DW15—1600的Ir1为(0.7~1)In,Ir3为(1~3)In,不短延时脱扣器;常死产CW2—1600A 的Ir1为(0.4~1)In,Ir2为(0.4~15)In +OFF,短延常常间0.1s—0.4s,共4级,Ir3为1.6KA~35 kA+OFF. 断路器的额定极限短路分断本领(Icu):按确定的考查步调所确定的条件,不包罗断路器继启拆载其额定电流本领的分断本领;也便是断路器确定的考查电压及其余确定条件下的极限短路分断电流值,不思量断路器继启拆载它的额定电流. 极限短路分断本领Icu的考查步调为O—t—CO. 其简直考查是:把线路的电流安排到预期的短路电流值(比方380V,50kA),而考查按钮已合,被试断路器处于合闸位子,按下考查按钮,断路器通过50kA的短路电流,断路器坐时启断(OPEN简称O)并燃烧电弧,断路器应完佳,且能再合闸.t为间歇时间,普遍为3min,此时线路处于热备状态(考查按钮仍正在按下状态),断路器再举止一次交通(CLOSE简称C)战紧交着的启断(O)(交通考查是考核断路器正在峰值电流下的电动战热宁静性战动、静触头果弹跳的磨益).此步调即为CO.断路器能真足分断,燃烧电弧,并不超出确定的益伤,便认定它的极限分断本领考查乐成. 额定运止短路分断本领Ics,是指断路器正在确定的考查电压及其余确定条件下的一种比额定极限短路分断电流小的分断电流值,正在按确定的考查步调O—t—CO—t—CO动做之后,断路器应有继启拆载它的额定电流的本领.它比Icu的考查步调多了一次CO.Ics是Icu的一个百分数.对付于万能式战塑壳式断路器,Ics 值略有分歧,塑壳式允许Ics最小不妨是25%Icu,万能式允许Ics最小是50%的Icu,Ics=Icu的断路器是很少的.尔国的DW45智能型万能式断路器的Ics为62.5%~65%Icu. 2、断路器的电流整定矮压断路器过流脱扣器的额定电流应不小于线路的估计电流,即In≥Ijs (Ijs为所呵护配电线路的估计电流). 断路器的少延时动做电流(Ir1)主假如用去呵护过背荷,普遍情况,Ir1与线路估计电流的1.1倍,即Ir1≥1.1×Ijs (Ijs为所呵护的配电线路的估计电流) 短延时过流脱扣器动做电流(Ir2)应躲过线路的尖峰电流Ipk,常常按下式决定:Ir2≥1.2×(Ipk+ Ijs’)其中:Ipk为呵护线路中最大1台电机的起动电流Ijs’为除起动电流最大的1台电机以中的线路估计电流断路器短延时动做的整定时间常常分:0.1s、0.2s、0.3s、0.4s.为包管呵护拆置动做的采用性,上下2级断路器的级好常常与0.1~0.2 s,动做时间还应谦脚被呵护线路的热效力央供. 断路器瞬时动做电流Ir3应谦脚Ir3≥1.3×(Ipk+ Ijs’),为谦脚被呵护线路的断路器之间的采用性,还央供Ir3大于下一级断路器所呵护的线路爆收障碍时的短路电流的1.1倍. 3、断路器过电流呵护动做的采用性正在断路器所呵护的配电系统中,当爆收电气障碍时,距障碍面迩去的断路器动做将障碍切除,而其余各级断路器不动做,进而将障碍所制成断电节制正在最小范畴内,使其余无障碍供电回路仍能脆持平常供电,那便是对付断路器所央供的采用性.断路器的采用性正在矮压配电系统的安排中占有格中要害的位子,它不妨给用户戴去便当,并能包管供电回路处事的连绝性. 正在矮压配电系统中使用的断路器按其呵护本能可分为采用性战非采用性二类.采用性矮压断路器,其瞬时个性战短延时个性适用于短路动做,而少延时个性适用于过载呵护. 正在矮压配电系统中,要包管上、下二级断路器之间采用性动做,普遍上一级断路器采与采用性断路器,下一级断路器采与非采用性断路器或者采用性断路器,主假如利用短延时脱扣器的延时动做或者延时动做时间的分歧矮压断路器的采用战校验矮压断路器可根据呵护央供拆设瞬时、短延时战少延时等过流脱扣器及热脱扣器、得压脱扣器等. 1.矮压断路器过流脱扣的采用过流脱扣器的额定电流应不小于线路的估计电流 2.矮压断路器热脱扣器的采用热脱扣器的额定电流也应不小于线路估计电流 3.矮压断路器的采用矮压断路器的采用,应谦脚三个条件: 4.矮压断路器过流脱扣器动做电流的整定 @1瞬时过流脱扣器的动做电流应躲过线路的尖峰电流 @2短延时过流脱扣器的动做电流也应躲过线路的尖峰电流, @3少延时过流脱扣器的动做电流应躲过线路估计电流 @4过流脱扣器的动做电流还应与被呵护线路相协共, @5.矮压断路器热脱扣器动做电流的整定 5. 矮压断路器断流本领校验 (七)前后矮压断路器之间及矮压断路器与熔断器之间的采用性协共 1.前后矮压断器之间的采用性协共起码前一级的动做电流,应大于或者等于后一级动做电流的1.2倍. 2.矮压断路器与熔断器之间的采用性协共可按其呵护个性直线去考验,前一级矮压熔断器可思量30%~20%的背偏偏好,后一级矮压熔断器可思量+30%~+50%的正偏偏好正在后一级熔断器出心爆收三相短路时,前一级动做时间大于后一级动做时间,则证明能真止采用性动做四、下压断绝启闭、背荷启闭战断路器的采用战校验 (一)断流本领的校验下压断绝启闭不允许背荷支配,只做断绝,电源用,果此不校验其断流本领.. 下压背荷启闭能戴背荷支配,但是不克不迭切断短路电流,果此其断流本领按切断最大大概的过背荷电流去校验,谦脚的条件为 Ioc不小于Iol.max 式中Ioc______背荷启闭的最大分断电流; Iol.max______背荷启闭地方电路的最大大概的过背荷电流,可与(1.53)I30. 下压背荷启闭所配戴的下压熔断器应按前里式(547)去校验其断流本领. 下压断路可直交切断一定的短路电流,其断流本领应谦脚的条件为 Ioc不小于I(3) Soc不小于Sk(3) 或者式中Ioc、Soc________断路器的最大启断电流战断流容量; IK(3)、Sk(3)_____ 断路。
10KV变压器低压侧断路器的选 择与整定 - 2018.1.5

10KV变压器低压侧断路器的选择与整定一、低压侧断路器的选择与整定1、变压器低压侧进线断路器长延时过电流脱扣器的整定倍数在个别的设计中,进线断路器长延时过电流脱扣器整定值为I r=1.1I n,这是错误的,正确的应为I r=1.0I n (其中,I n为脱扣器额定电流)。
因为变压器低压侧进线断路器一般采用框架断路器,通常选用的有ABB、施耐德、西门子、穆勒或国产的常熟断路器厂等的产品,其脱扣器均为四段保护的电子脱扣器;其中长延时过电流脱扣器的整定值为I r=(0.4-1.0)I n,各个产品的整定电流级差是不相同的。
如施耐德的micrologic2.0a/5.0/6.0/7.0脱扣器:I r= (0.4/0.5/0.6/0.7/0.8/0.9/0.95/0.98/1.0) I n。
如ABB的pr121/p脱扣器:I r =(0.4-1.0) I n,级差为0.025 I n;pr121/p、pr123/p脱扣器:I r =(0.4-1.0) I n,级差为0.01 I n 。
常熟ES35脱扣器:I r =(0.4-1.0) I n所以进线断路器的长延时过电流脱扣器整定为1.1倍的额定电流是做不到的,这个问题的出现可能是与配电变压器低压侧进线断路器长延时过电流整定电流宜为变压器低压侧额定电流的1.1倍之说相混淆了。
2 、变压器低压侧进线断路器的保护整定长延时过电流脱扣器整定为式中,为断路器长延时脱扣器可靠系数,取1.1; 为变压器低压侧额定电流。
短延时过电流脱扣器整定为时限可取0.4s,要与高压侧配合,式中,m为过电流倍数,可取2-4;为断路器短延时脱扣器可靠系数,取1.3。
瞬时过电流脱扣器整定为无单相接地保护时:式中,为出线线路末端的三相短路电流设置单相接地保护时:,式中,为出线线路末端的短路电流为了保证变压器的主保护与出线回路的选择性配合,通常变压器低压侧进线断路器不宜设瞬时过电流保护。
3、变压器低压侧进线断路器的选择及保护整定选择变压器低压侧进线断路器后,再确定脱扣器整定值(长延时和短延时),最后校验是否满足变压器保护整定的要求。
低压断路器的选择与校验

低压断路器的选择与校验(一)低压断路器过电流脱扣器的选择过电流脱扣器的额定电流I OR N .,应不小于线路的计算电流I 30,即I I OR N 30.≥(二)低压断路器热脱扣器的选择热脱扣器的额定电流I TR N .,应不小于线路的计算电流I 30 ,即I I TR N 30.≥(三)低压断路器的选择1、低压断路器的额定电压U QF N .,应不小于线路的额定电压U N U U N QF N ≥.2、低压断路器的额定电流应I QF N .,不小于它所安装的脱扣器额定电流I OR N .或I TR N .(四)低压断路器脱扣器的整定1、瞬时过电流脱扣器的动作电流I op )0(,应躲过线路的尖峰电流I pkI K I rel pk op ≥)0(K rel ,对动作时间在秒以上的万能式断路器,可取;对动作时间为秒及以下的塑壳断路器,则宜取。
2、短延时过电流脱扣器动作电流和动作时间,也应躲过线路的尖峰电流I pkI K I rel pk s op ≥)(K rel ,可取短延时过电流脱扣器的动作时间一般分为,,06s 三种,按前后保护装置选择性要求来整定,应使前一级保护动作时间比后一级保护的动作时间长一个时间级差。
3、长延时过流脱扣器动作电流,应躲过线路的计算电流I 30I K I rel l op 30)(≥ K rel ,可取长延时过流脱扣主要是保护过负荷的,长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间,以免误动作。
4、过流脱扣器的动作电流与保护线路的配合要求以上各种过电流脱扣器的动作电流I op ,还应与保护线路相配合,使之不致发生因出现过负荷或短路引起绝缘导线或电缆过热甚至起燃,而断路器不脱扣切断线路的事故,因此还应满足以下条件I K Iol ol op ≤ I ol 绝缘导线和电流的允许载流量K ol绝缘导线和电缆的允许短时过负荷系数,对瞬时和短延时过电流脱扣器,可取。
对长延时过电流脱扣器,作短路保护时取,只作过负荷保护时取1如不满足以上配合要求,则应改选脱扣器动作电流,或适当加大导线或电缆的线芯截面。
断路器的脱扣器,整定电流容量

断路器的脱扣器,整定电流容量口诀:断路器的脱扣器,整定电流容量倍:瞬时一般是二十,较小电机二十四;延时脱扣三倍半,热脱扣器整两倍。
说明:(1)自动断路器常用在对鼠笼型电动机供电的线路上作不经常操作的断路器。
如果操作频繁可加串一只接触器来操作。
断路器利用其中的电磁脱扣器(瞬时)作短路保护,利用其中的热脱扣器(或延时脱扣器)作过载保护。
断路器的脱扣器整定电流值计算是电工常遇到的问题,口诀给出了整定电流值和所控制的笼型电动机容量千瓦数之间的倍数关系。
(2)“延时脱扣三倍半,热脱扣器整两倍”说的是作为过载保护的自动断路器,其延时脱扣器的电流整定值可按所控制电动机额定电流的1.7倍选择,即 3.5倍千瓦数选择。
热脱扣器电流整定值,应等于或略大于电动机的额定电流,即按电动机容量千瓦数的2倍选择。
已知异步电动机容量,求算其空载电流口诀:电动机空载电流,容量八折左右求:新大极数少六折,旧小极多千瓦数。
说明:(1)异步电动机空载运行时,定了三相绕组中通过的电流,称为空载电流。
绝大部分的空载电流用来产生旋转磁场,称为空载激磁电流,是空载电流的无功分量。
还有很小一部分空载电流用干产生电动机空载运行时的各种功率损耗(如摩擦、通风和铁芯损耗等),这一部分是空载电流的有功分量,因占的比例很小,可忽略不计。
因此,空载电流可以认为都是无功电流。
从这一观点来看,它越小越好,这样电动机的功率因数提高了,对电网供电是有好处的。
如果空载电流大,因定子绕组的导线载面积是一定的,允许通过的电流是一定的,则允许流过导线的有功电流就只能减小,电动机所能带动的负载就要减小,电动机出力降低,带过大的负载时,绕组就容易发热。
但是,空载电流也不能过小,否则又要影响到电动机的其他性能。
一般小型电动机的空载电流约为额定电流的30%~70%,大中型电动机的空载电流约为额定电流的 20%~40%。
具体到某台电动机的空载电流是多少,在电动机的铭牌或产品说明书上,一般不标注。
断路器的壳架电流额定电流脱扣电流

断路器的壳架电流额定电流脱扣电流文档编制序号:[KKIDT-LLE0828-LLETD298-POI08]断路器不可能每种规格设计一种外壳和接线端子。
不同额定电流(但相近)的断路器会使用同样一种外型体积甚至同样触头、同样的接线端子,这种外壳可通过的最大额定电流就是壳架电流。
因此,同一壳架电流的断路器其额定电流可能不同,但其安装尺寸是相同的。
断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。
断路器额定电流是指断路器中的脱扣器能长期通过的电流,又称断路器脱扣器额定电流。
同一系列中有多种壳架等级额定电流,同一壳架等级额定电流中又有多种额定电流。
例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流,而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流;225A壳架等级额定电流中有100A,125A、160A、180A、200A、225A额定电流。
DZ20—100和DZ20—225两种壳架等级中都有100A额定电流,但断路器体积外形和分断能力不相同,因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。
额定电流分级是按优先系数来选择的:一方面是符合和满足最大线路和电器元件额定电流的需要;另一方面是为了标准化,以取得最佳的使用导线及加工的效益。
因此它所规定的级别是:3(6)、8、10、、16,20、25、32、40、50、63、80,100、125、160、200、250、315、400A等。
由于此规定,当线路计算负载为90A 时,则只能选100A规格,因此在一定程度上影响它的保护性能。
脱扣器电流整定值是指脱扣器调整到动作电流值。
它是指额定电流In的倍数,是动作电流值,例如:过电流整定到电流的、、5、10倍,就写成Ir=,、5In、10In等。
现在一些电子脱扣器,它的过载长延时额定电流是可调的,所调整的电流,其实仍是额定电流,是可长期通过的最大电流。
配电变压器低压侧断路器的整定与选择

配电变压器低压侧断路器的整定与选择低压断路器在正常的状况下起到接通和断开负荷电流,同时还可以具有过负荷和短路爱护的功能。
那么对于配电变压器低压侧的断路器怎么去整定和选择呢?配电变压器低压侧总断路器的设置,断路器具有长延时、短延时和瞬时三段式电流爱护,为了保证变压器的爱护与出线回路的选择性的协作,通常配电变压器的低压侧进线断路器不宜设置瞬时爱护。
下面一一介绍低压断路器三段式电流爱护值的整定计算。
1、配电变压器低压侧断路器三段式电流爱护值的整定计算1.1 低压断路器长延时过电流脱扣器的整定电流低压断路器长延时过电流脱扣器的整定电流宜等于或者接近变压器低压侧的额定电流值。
即(1)式中,Iset1为长延时过电流脱扣器的整定电流值,单位为A,K1为牢靠系数取值为1.1,IN2为变压器低压侧的额定电流,单位为A。
长延时过电流脱扣器起到过负荷爱护的作用。
1.2 低压断路器短延时过电流脱扣器的整定电流一般状况下,低压断路器短延时过电流脱扣器的整定电流可以取值为3~5倍的低压断路器长延时过电流脱扣器的整定电流,其短延时时间可取0.2~0.4s。
即:(2)式中,Iset2为短延时过电流脱扣器的整定电流。
短延时过电流脱扣器起到当发生短路时,延时一段时间让断路器进行跳闸。
1.3 低压断路器瞬时过电流脱扣器的整定电流低压断路器瞬时过电流脱扣器的整定电流一般不宜小于低压断路器长延时过电流脱扣器的整定电流的10倍。
即:(3)式中,Iset3为低压断路器瞬时过电流脱扣器的整定电流。
2、配电变压器低压侧断路器的选择低压断路器根据功能可以分为选择性和非选择性两种类型,变压器低压侧断路器用选择性断路器;低压断路器根据极数可以分为1P 、2P、3P和4P。
低压断路器在正常工作条件下其额定频率和额定电压分别与所在回路的频率、标称电压相适应;同时,其应当满意在短路条件下时的分断力量。
3、举例分析容量为315kVA的三相变压器,以施耐德系类的断路器为例,变压器低压侧总断路器的整定与选择过程如下:(1)计算变压器低压侧的额定电流:(2)确定低压断路器长延时过电流脱扣器的整定电流,依据1.1内容在结合施耐德断路器选型手册,选择长延时过电流脱扣器的整定电流为1250A。
低压断路器的脱扣器选型

低压断路器的脱扣器选型
断路器的脱扣器形式有过流脱扣器、欠压脱扣器、分励脱扣器等。
过流脱扣器还可分为过载脱扣器和短路(电磁)脱扣器,并有长延时、短延时、瞬时之分。
过流脱扣器最为常用。
1)脱扣器参数的选定
(1)欠压脱扣器的额定电压等于线路的额定电压。
(2)脱扣器的额定电流大于或等于线路的计算电流。
(3)低压断路器瞬时(或短延时)脱扣整定电流大于或等于1.25倍线路末端单相对地短路电流。
2)脱扣器安装方式的选定
过电流脱扣器按安装方式又可分为固定安装式和模块化安装式。
固定安装式脱扣器和断路器壳体加工为一体,一旦出厂,其脱扣器额定电流不可调节,如DZ20型。
而模块化安装式脱扣器作为断路器的一个安装模块,可随时调换,灵活性很强。
3)脱扣器保护特性的选定
脱扣器的保护特性分为长延时特性、短延时特性、瞬时特性。
长延时型脱扣器:其动作时间可以不小于10s,只能用作过载保护。
短延时型脱扣器:其动作时间可为0.1~0.4s,可以作为短路保护,也可以作为过载保护。
瞬时型脱扣器:其动作时间约为0.02s,一般用作短路保护。
长延时型脱扣器的整定电流大于或等于1.1倍计算电流;瞬时型脱扣器的整定电流大于或等于1.35倍尖峰电流(计算电流)。
选型时要注意,上一级的脱扣整定电流大于或等于1.2倍下一级脱扣整定电流。
断路器过流脱扣器额定电流的选择和整定

断路器过流脱扣器额定电流的选择和整定摘要:我们一般根据线路预期短路电流来选择满足分断能力的断路器,但线路预期短路电流的计算是一项非常繁琐的工作。
本文将简单介绍如何在低压系统中正确的选用和使用低压断路器。
关键词:低压配电系统断路器短路欠压脱扣器简介断路器广泛应用于低压配电系统中,是一种保护电器元件。
在设计低压配电系统时,应注意断路器的选择性,对断路器过流脱扣器额定电流进行选择和整定,确保充分发挥过电流脱扣器的作用;当环境温度大于或小于校准温度值时,应根据制造商提供的温度与载流能力修正系数来调整低压断路器的额定电流值。
1、断路器的几种电流参数断路器的额定电流in是指脱扣器能够长时间通过的电流,即脱扣器的额定电流。

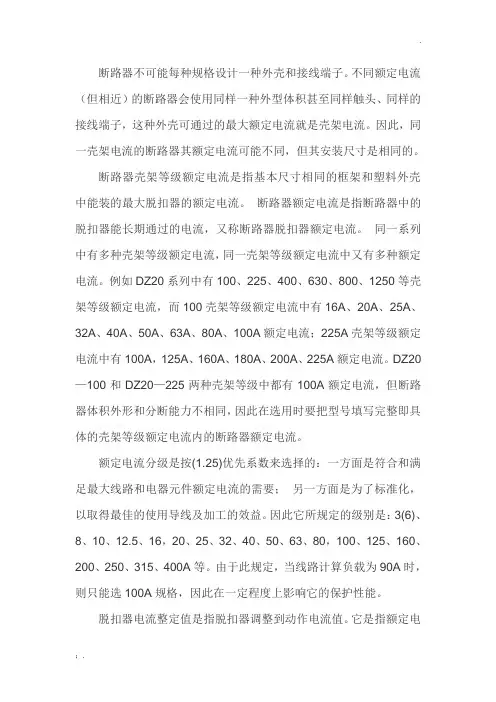

断路器外壳框架的额定电流为INM,用安装在框架或具有相同基本几何尺寸和类似结构的塑料外壳中的脱扣器的最大额定电流表示。
它决定了可以安装的释放装置的最大额定电流。
例如,对于额定电流为800A的DW15-1600断路器,1600A是断路器外壳级的额定电流INM,断路器的额定电流in是800A。
过电流脱扣器可分为过载脱扣器和短路(电磁)脱扣器,有长延时动作电流(ir1)、短延时动作电流(ir2)和瞬时动作电流(ir3)之分。
如正泰产dw15―1600的ir1为(0.7~1)in,ir3为(1~3)in,没有短延时脱扣器;常熟产cw2―1600a的ir1为(0.4~1)in,ir2为(0.4~15)in+off,短延时时间0.1s―0.4s,共4级,ir3为1.6ka~35ka+off。
断路器的额定极限短路分断能力(icu):按规定的试验程序所规定的条件,不包括断路器继续承载其额定电流能力的分断能力;也就是断路器规定的试验电压及其它规定条件下的极限短路分断电流值,不考虑断路器继续承载它的额定电流。
极限短路分断能力icu的试验程序为o―t―co。
具体测试为:将线路电流调节至预期短路电流值(如380V、50kA),但测试按钮未闭合,被测断路器处于闭合位置,按下测试按钮,断路器通过50kA短路电流,断路器立即断开(简称o)并熄灭电弧,断路器应完好无损并可重新闭合。
