生产过程质量控制系统图

合集下载

质量控制体系图

质量控制体系图质量控制体系图是一个用于描述和展示质量控制体系的图表或图形。

它是质量管理的重要工具，可以帮助组织和企业了解和管理其质量控制流程和活动。

以下是一个标准格式的质量控制体系图的详细描述。

质量控制体系图通常由以下几个主要组成部分构成：1. 质量政策和目标：这一部分描述了组织的质量政策和目标，即组织对质量的承诺和期望。

质量政策和目标应该明确、可衡量和与组织的整体战略目标相一致。

2. 质量控制组织结构：这一部分展示了质量控制部门的组织结构和职责分工。

质量控制部门通常由质量经理或质量主管领导，下设质量控制员或质量工程师等职位。

质量控制部门与其他部门之间的协作和沟通也可以在这一部分进行描述。

3. 质量控制流程：这一部分描述了质量控制的整个流程，从原材料采购到产品交付的全过程。

质量控制流程包括以下几个关键环节：原材料检验、生产过程控制、产品检测和测试、产品包装和标识、产品交付等。

每个环节的具体步骤和要求应该清晰明确。

4. 质量控制方法和工具：这一部分介绍了组织在质量控制过程中使用的方法和工具。

例如，统计过程控制（SPC）、六西格玛（Six Sigma）、质量功能展开（QFD）等。

这些方法和工具可以帮助组织识别和解决质量问题，改进质量控制流程。

5. 质量控制记录和文档：这一部分描述了质量控制过程中需要记录和保留的相关文件和记录。

例如，检验报告、测试数据、不合格品报告、纠正措施和预防措施（CAPA）等。

这些记录和文档是评估质量控制效果和追溯质量问题的重要依据。

6. 质量控制培训和沟通：这一部分描述了组织对质量控制人员的培训和沟通机制。

质量控制人员需要具备一定的专业知识和技能，以便能够有效地执行质量控制任务。

培训和沟通可以通过内部培训、会议和文件发布等方式进行。

质量控制体系图的编制应该基于组织的实际情况和需求，并遵循相关的质量管理标准和要求，如ISO 9001等。

它可以作为组织内部使用的工具，也可以用于与外部利益相关者的沟通和交流。

产品质量控制流程图

产品质量控制流程图一、背景介绍产品质量控制是企业生产过程中的重要环节，它涉及到产品的设计、生产、检验等多个环节，对于确保产品质量的稳定和可靠具有重要意义。

为了更好地控制产品质量，我们需要建立一套完整的质量控制流程，并通过流程图的形式来直观地展示。

二、流程图概述产品质量控制流程图主要包括以下几个环节：产品设计、原材料采购、生产加工、质量检验、产品包装和出厂。

三、流程图详细描述1. 产品设计：- 设计团队根据市场需求和客户反馈进行产品设计。

- 设计团队与研发部门合作，确定产品的技术要求和规格。

- 设计团队编制产品设计方案，并提交给研发部门进行评审。

2. 原材料采购：- 采购部门根据产品设计方案，制定原材料采购计划。

- 采购部门与供应商进行洽谈，确定原材料的质量标准和交货期。

- 采购部门对供应商进行评估，选择合适的供应商进行采购。

- 采购部门与供应商签订采购合同，并监督供应商按合同要求供货。

3. 生产加工：- 生产部门根据产品设计方案，制定生产计划。

- 生产部门组织生产线进行生产加工，确保按照工艺要求进行操作。

- 生产部门对生产过程进行监控，及时发现和解决生产中的问题。

4. 质量检验：- 质量部门根据产品设计方案，制定质量检验标准和检验计划。

- 质量部门对原材料进行抽样检验，确保原材料符合质量要求。

- 质量部门对生产过程进行抽样检验，确保生产过程符合质量要求。

- 质量部门对成品进行全面检验，确保成品质量符合标准。

5. 产品包装：- 包装部门根据产品特性和市场需求，制定产品包装方案。

- 包装部门对产品进行包装，确保产品在运输过程中不受损坏。

- 包装部门对包装过程进行监控，确保包装符合质量要求。

6. 出厂：- 仓储部门对包装好的产品进行入库管理，确保产品数量和质量准确无误。

- 销售部门根据市场需求和销售计划，组织产品的发货和销售。

- 客服部门对客户的反馈进行采集和处理，确保产品质量满足客户的需求。

四、总结通过建立产品质量控制流程图，我们可以清晰地了解产品质量控制的各个环节，从而更好地进行管理和控制。

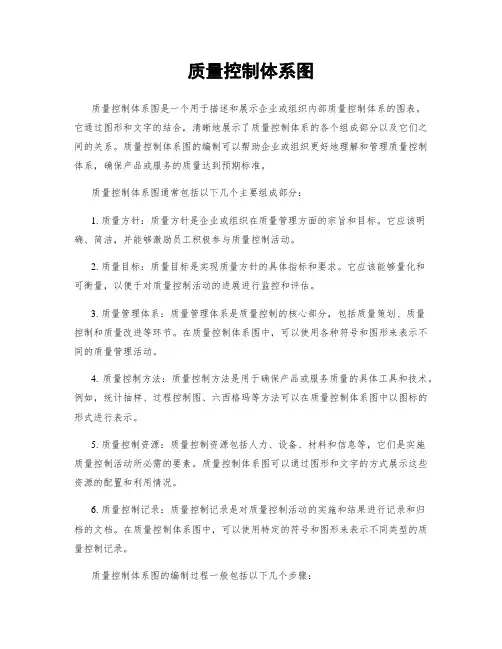

质量控制体系图

质量控制体系图质量控制体系图是一个用于描述和展示企业或组织内部质量控制体系的图表。

它通过图形和文字的结合，清晰地展示了质量控制体系的各个组成部分以及它们之间的关系。

质量控制体系图的编制可以帮助企业或组织更好地理解和管理质量控制体系，确保产品或服务的质量达到预期标准。

质量控制体系图通常包括以下几个主要组成部分：1. 质量方针：质量方针是企业或组织在质量管理方面的宗旨和目标。

它应该明确、简洁，并能够激励员工积极参与质量控制活动。

2. 质量目标：质量目标是实现质量方针的具体指标和要求。

它应该能够量化和可衡量，以便于对质量控制活动的进展进行监控和评估。

3. 质量管理体系：质量管理体系是质量控制的核心部分，包括质量策划、质量控制和质量改进等环节。

在质量控制体系图中，可以使用各种符号和图形来表示不同的质量管理活动。

4. 质量控制方法：质量控制方法是用于确保产品或服务质量的具体工具和技术。

例如，统计抽样、过程控制图、六西格玛等方法可以在质量控制体系图中以图标的形式进行表示。

5. 质量控制资源：质量控制资源包括人力、设备、材料和信息等，它们是实施质量控制活动所必需的要素。

质量控制体系图可以通过图形和文字的方式展示这些资源的配置和利用情况。

6. 质量控制记录：质量控制记录是对质量控制活动的实施和结果进行记录和归档的文档。

在质量控制体系图中，可以使用特定的符号和图形来表示不同类型的质量控制记录。

质量控制体系图的编制过程一般包括以下几个步骤：1. 收集信息：收集与质量控制体系相关的各种信息，包括质量方针、质量目标、质量管理体系、质量控制方法、质量控制资源和质量控制记录等。

2. 组织信息：根据收集到的信息，对质量控制体系的各个组成部分进行整理和组织。

可以使用思维导图、流程图等工具来帮助整理信息。

3. 设计图表：根据整理和组织好的信息，设计质量控制体系图的布局和结构。

可以使用电脑绘图软件或手绘来完成图表的设计。

4. 添加细节：在质量控制体系图中添加细节信息，包括具体的质量控制活动、质量控制方法和质量控制记录等。

生产过程质量控制系统图

工序内自检
生产计划
资源
过程负责人
风险与控制
过程/结果指标
首检数据库
过程负责人
过程/结果指标
2
乌龟图
输出
输入
新产品开发（APQP）
生产
培训转正
实施过程监查
数据收集
数据分析总结
采取纠正预防措施
不合格品控制
质量改进经验库
制定过程监查计划（方式、频次）
持续改进
关键岗位人员管理
统计技术识别与应用
MSA
生产过程质量控制系统图
环境因素/危险源识别与控制
QC抽检
生产过程质量控制
1
流程目的、范围和输入输出
明确流程的目的：
界定程序的范围
确定流程的输入与输出
目的：对生产全过程的作业标准和产品质量进行控制。确保过程稳定运行；提供满足顾客订单要求的产品。从而达到提高生产效率和降低成本。
输入：Sipock、工艺技术要求、作业指导书、客诉/纠正措施、5M1E检查输出：1）稳定受控的生产过程；2）符合法律法规、满足客户要求的产品。
IPQC过程抽查
1、Cpk统计； 2、客诉/纠正措是否落实； 3、5M1E核查，问题汇总分析； 4、标准化审查； 5、过程关键参数核查及Cpk分析。
IPQC确认
1、末件是否执行/有记录； 2、末检数据与首检/抽检是否保持一致。
供应商管理
出货管理
人力资源
产品设计
设备监督
物料计划
控制计划
统计技术识别与运用
MSA
环境因素/危险源识别/控制
不合格品控制

生产计划
FMEA
合理化建议

全套质量控制流程图---经典

根据不合格检验作业指导书I 材料送检单I| IQC检验报告［| IQC检验报告［IQC退仓单 | 生产车间注3:方框字一在流程中指过程活动第1页共1页装配车间►生产通知I 生产计划表! * __ __QC不合格 - 前头标标识隔离生产异常质量纠正及预防参照质量纠正及预防措施控制流程图I质量反馈通知单参照不合格品控制流程图巡检备注：注1 :斜体加方框字一在流程中指责任部门或人员注2 :虚线方框字一在流程中指接口的载体表单。

注3:方框字一在流程中指过程活动。

仪器点检不合格参照质量纠正及预防措施控制流程图参照不合格品控制流程图QC装配员工刊号QA合格不合格快品质主管QA 检查报告1品质主管生产车间仓库质量纠正及预防质量反馈通知单参照质量纠正及预防措施控制流程图参照不合格品控制流程图仓库出货客户验货QA合格抽检备注：注1 :斜体加方框字一在流程中指责任部门或人员注2 :虚线方框字一在流程中指接口的载体表单。

注3:方框字一在流程中指过程活动参照质量纠正及预防措施控制流程图1T1.来料不良品控制流程图:IQC来料不良品「IQC 检验报告 I品质主管审核■< ■ I-IQC 验货单（红）让步接收直接使用米购部仓库退货入仓可使用品退仓单 -注1 :斜体加方框字一在流程中指责任部门或人员。

注2:虚线方框字一在流程中指接口的载体表单。

注3:方框字一在流程中指过程活动。

(完整版)全套质量控制流程图---经典

流程名称责任部门
来料质量控制流程图品质部
涉及部门编制
文件编号：采购部、工程部、仓库、装配车间、五金车间、供应商
审批
仓管员
通知检验
材料送检单
IQC 吕质主管
检验记录审核合格
根据
检验作业指导书
不合格
IQC 检验报告 IQC 检验报告
IQC
递交检验报告
递交检验报告
仓管员
生产车间品质部
入仓可用数
责任部门
确定处理办法
质量反馈通知单
工程部
返修
降级作他用
特采
参照《装配制程质量控制流程图》执行质量控制
责任部门申请品质部批示、总经理审核
挑选
进仓单
入仓
OK
NO 不合格品
第 1 页共 1 页
备注：注 1：斜体加方框字—在流程中指责任部门或人员。注 2：虚线方框字—在流程中指接口的载体表单。注 3：方框字—在流程中指过程活动
与生产、采购、工程商讨
IQC 验货单（红）让步接收备注：挑选使用
IQC 验货单（红）让步接收
直接使用
挑选使用
生产车间
采购部仓库
退货
入仓
可使用品
不合格品退仓单IQBiblioteka 检验报告2．制造不良品控制：
异常处理
抽检超标品
制程不良品
验货不合格品
品质部品质部
标识隔离
参照质量纠正及预防措施控制流程图不合格品标识牌
记录存档
第1页共1页
退仓单退仓单
质量反馈通知单 IQC 检验报告单质量反馈通知单
质量反馈通知单质量反馈通知单
流程名称责任部门

全套质量控制流程图经典

称
控制流程图
门协单位
责任部品质部、责任归口部编制
审核
门
门
IQC
QC/PQ
QA
来料
C 制程
抽检超
不良
异常确定责任标归
五金模具品质部备注主：管五不良金车间
口部门工装夹具结构
不合理
不良
工程部工程部
操作
不良装配车间
注 1：斜责体任加方框字—责在任流程中指责责任任部门或人责员任。
注 2：虚线方框字—在流程中指接口的载体表单。
文件编号：
流程名不合格品控制流程涉及部采购部、工程部、装配车间、五金车间、外协单
称
图
门位
责任部品质部、仓管部编制
审核
门
1．来料不良品控制流程图：
IQC
2．制造不良品控制：
来料不良品
抽检异超常处制程品不质主管
轻微
参照质量纠标正品及理预防措良品审重核缺
品质部I施QC控制流程图
降级作
与异生常产处、采IQ购C告、检验
参照工质理程质量备商量纠知注讨反正单：馈及通预报防告措施不控合注制格1流：品程斜图体加方
特 I标QC识框验牌字货—单在（流红程）
不采合让步中接指收责任部门
格品挑
备注或：人挑员选。使用
选使
生产
注 2：虚线方框
用
车间
可使字不— 在合流程中
用品指格接品口的载体
品参质照仓部《库装配制程
责他任用部标门识陷隔离
责门工I（质图进单Q程C红》仓任量部）执部控验拒行制收货质流量单控程
品质部申隔批请离确示待定、退总处入仓经理审核办区法第 1

车间质量控制流程图

车间质量控制流程图车间质量控制流程图1、介绍车间质量控制流程图是一个指导车间质量管理流程的图表。

该流程图涵盖了车间质量控制的各个方面，包括设立质量目标、制定质量标准、执行质量检查、纠正和预防措施等内容。

2、质量目标设立流程2.1 确定质量目标的必要性和重要性- 定义车间质量目标的背景和重要性- 制定质量目标达成的时间要求2.2 制定质量目标- 设定车间整体质量目标- 设定各个部门和员工的质量目标- 确定质量目标的具体指标和可衡量性2.3 审查和确认质量目标- 进行质量目标审查和讨论- 确认质量目标的可行性和适应性3、质量标准制定流程3.1 定义质量标准的需求- 确定车间质量标准的必要性和重要性- 确定适用的质量标准和规范3.2 制定质量标准- 确定各个工序和环节的质量标准- 编制相关的质量流程文件和标准操作程序3.3 审查和确认质量标准- 进行质量标准的审查和讨论- 确认质量标准的可行性和适应性4、质量检查流程4.1 制定质量检查计划- 确定质量检查的频次和范围- 制定质量检查的具体内容和方法4.2 执行质量检查- 按照质量检查计划进行检查- 记录质量检查结果并进行分析4.3 整理和报告质量检查结果- 整理质量检查数据和结果- 撰写质量检查报告并上报相关部门5、纠正和预防措施流程5.1 发现质量问题- 通过质量检查、投诉或其他渠道发现质量问题5.2 进行问题分析- 对质量问题进行深入分析和原因追溯- 确定问题的具体原因和责任主体5.3 制定纠正措施- 确定解决质量问题的具体措施- 制定纠正措施的时间要求和责任人5.4 实施纠正措施- 进行纠正措施的实施和监控- 记录纠正措施的执行情况5.5 预防措施的制定- 根据质量问题的分析结果制定相应的预防措施- 确定预防措施的具体内容和实施要求5.6 实施预防措施- 进行预防措施的实施和监控- 记录预防措施的执行情况本文档涉及附件：附件1：质量目标确认记录附件2：质量标准制定表附件3：质量检查计划表附件4：问题分析报告附件5：纠正措施执行记录附件6：预防措施执行记录本文所涉及的法律名词及注释：1、质量目标：制定和实施质量相关目标，以提供企业产品和服务的可靠性、一致性和满意度。

过程质量控制常用10种工具控制图常见的图形及原因分析

过程质量控制常用10种工具控制图常见的图形及原因分析过程质量控制常用10种工具一，矩阵图把问题及与其有对应关系的各因素按数学矩阵形式排列，并在其交点处标出三者之间关系程度，从中确定关键点。

是中、高层管理人员计划，控制的管理方法之一。

二，水平对比法利用量化的标准，寻找行业“最佳做法”，将过程和结果，效益同公认的处于领先地位的竞争者的过程，结果和效益进行比较，从而认清目标，并据此进行过程和系统化的改进。

是高层管理人员的重要管理工具。

三，平衡记分卡通过由顾客（下过程，下工序），过程管理，效益（质量）指标和学习、能力成长等四个项目组成的四维度矩阵表，将企业的目标，岗位的职能任务逐一转化为量化的指标和初始行动，从而进行全面评价和考核，避免片面性。

是企业绩效评价和考核的基本模式工具。

四，过程决策程序图为了完成某个项目业务或达到某个目标，在制定行动计划或方案设计时，预测可能出现的障碍和结果。

并相应提出各种应变计划的方法，这样在计划执行过程中遇到不利情况时，仍能按其他方案顺利进行，以达到预定的计划目标。

是中、高曾管理决策，组织领导的基本工具。

五，统筹法（网络图）把推进计划所必须的各过程和作业，按顺序，占用时间，从属关系，用网络形式表示出矢线走向，找出影响工作计划进度的关键和非主导因素，从而进行统筹，协调。

取得最佳结果。

是计划管理非常有效的控制工具，方法。

六，因果图用来揭示过程的输出，缺陷和问题，与其潜在原因的关系，表述并分析其因果关系。

是管理和作业中进行偏差纠正的重要方法。

七，排列图帕累托原则：80%的结果源于20%的原因。

比较不同的问题原因和问题类型所导致缺陷产生的频率及其生产的影响，选出最重要的改进项中的优先项目，确定关键变量或决定主要原因，进行解决。

是管理工作中找出关键点的基本数据分析方法。

八，散步图验证因果假设的一种途径，从若干成对数据中验证自变量与因变量之间是否存在相关关系。

是管理层对工作过程输出结果进行数据分析的基本工具。

产品质量控制流程图

产品质量控制流程图一、引言产品质量控制是企业生产过程中至关重要的一环，它涉及到产品的设计、原材料采购、生产制造、质量检验等多个环节。

本文将详细介绍产品质量控制的流程图，以确保产品的质量符合标准要求。

二、流程图概述产品质量控制流程图主要包括以下几个环节：产品设计、原材料采购、生产制造、质量检验和产品出厂。

下面将逐一介绍每个环节的具体流程。

三、产品设计1. 确定产品需求：与市场部门合作，了解市场需求，确定产品的基本要求和特性。

2. 制定产品设计方案：由研发团队根据市场需求和技术要求制定产品设计方案。

3. 产品设计评审：组织相关部门对产品设计方案进行评审，确保设计方案符合要求。

4. 产品设计修改：根据评审结果，对产品设计方案进行修改和优化。

四、原材料采购1. 制定原材料采购计划：根据产品设计方案确定所需的原材料种类和数量，并制定采购计划。

2. 供应商选择：评估现有供应商的能力和信誉，选择合适的供应商进行原材料采购。

3. 原材料质量检验：对采购的原材料进行质量检验，确保原材料符合质量标准。

4. 原材料入库管理：对合格的原材料进行入库管理，确保原材料的存储条件符合要求。

五、生产制造1. 生产计划制定：根据产品设计方案和市场需求，制定生产计划。

2. 生产过程控制：在生产过程中，对每个环节进行监控和控制，确保生产过程的稳定性和质量。

3. 生产记录管理：记录生产过程中的关键数据和信息，以便后续的质量追溯和分析。

4. 产品返工管理：对不合格品进行返工处理，确保产品达到质量标准。

5. 产品包装和标识：对成品进行包装和标识，确保产品的安全和可追溯性。

六、质量检验1. 抽样检验：对生产过程中的产品进行抽样检验，确保产品的质量符合标准要求。

2. 全面检验：对产品进行全面检验，包括外观、功能、性能等方面的检验。

3. 检验记录管理：记录检验过程中的数据和结果，以便后续的质量分析和改进。

七、产品出厂1. 产品出厂前检验：对产品进行最后的检验，确保产品质量符合标准。

质量控制流程图

质量控制流程图质量控制是一个组织内部的关键过程，它涉及到对产品或者服务的质量进行监控和管理，以确保其符合预定的标准和要求。

质量控制流程图是一种图形化的工具，用于描述质量控制的步骤和流程，匡助组织实施有效的质量管理。

以下是一个标准格式的质量控制流程图的示例，用于说明质量控制的主要步骤和流程：1. 定义质量标准和要求：- 确定产品或者服务的质量标准和要求，包括技术规范、性能指标、功能需求等。

- 制定质量目标，明确质量控制的目标和期望结果。

2. 设计质量控制计划：- 制定质量控制计划，确定质量控制的方法、工具和资源。

- 制定质量控制的时间表和里程碑，确保质量控制活动按计划进行。

3. 进行质量检查和测试：- 进行原材料、零部件或者组装产品的质量检查和测试，确保其符合质量标准和要求。

- 使用适当的质量检测工具和设备，如测量仪器、试验设备等。

4. 分析质量数据：- 采集和记录质量数据，包括检测结果、测试数据、客户反馈等。

- 进行质量数据的分析，识别潜在的质量问题和趋势。

5. 实施纠正措施：- 根据质量数据分析的结果，制定纠正措施，解决质量问题和缺陷。

- 进行纠正措施的实施和跟踪，确保问题得到有效解决。

6. 进行质量审查和验证：- 进行质量审查，评估质量控制的有效性和可行性。

- 进行质量验证，确认产品或者服务符合质量标准和要求。

7. 持续改进：- 根据质量审查和验证的结果，制定持续改进计划，提高质量控制的效率和效果。

- 定期评估和更新质量控制流程图，确保其与组织的实际需求和实践相符。

以上是一个简单的质量控制流程图示例，实际的质量控制流程可能因组织的特定需求和行业要求而有所不同。

在实际应用中，可以根据具体情况进行调整和定制，以确保质量控制的有效实施。

质量控制流程图的编制和使用可以匡助组织建立起一套标准化的质量管理体系，提高产品或者服务的质量水平，增强组织的竞争力和客户满意度。

同时，质量控制流程图也可以作为培训和沟通的工具，匡助员工理解和执行质量控制的步骤和要求，促进组织内部的质量文化建设。

质量控制流程图

3 139
1
323 221
3
1
2
2
7 4 10
6 2 26 2
3 1 2 2
2 24
52 61
13
25
1
3
23
1 10 22 1
133
155
124
68
69
269
3
75
98
60
3
2 2
4
57 10 2
2
6
8
持续改善,消除浪费
实施QCPC – 案例
统计并展示FPY数据,每个车间,具体到每个产品每条拉
Process Yield Wk1 Wk2 First Pass Yield 90.6% 0.0%
数据
持续改善,消除浪费
实施QCPC – 分析
定义
测量
分析
改进
控制
使用QCPC核查表上的折返数据，制作已观察到的“折返率”的巴累托图形
计算
折返率
=
折返数进入流程的件数
持续改善,消除浪费
实施QCPC – 分析
计算工序层面的折返率
流程 OP 10
折返数 35
OP 20
101
OP 30
77
OP 40
20000 18000 16000 14000 12000 10000
8000 6000 4000 2000
0
120%
17264
13987
8100%0% 69%
72%
76%
80%
83%
86%
89%
91%
93%
95%
96% 97% 98% 99%

质量控制方法和控制流程图

质量控制方法和控制流程图一、质量控制方法质量控制是一种系统性的方法，旨在确保产品或服务的质量符合预期标准。

在制定质量控制方法时，需要考虑以下几个关键因素：1. 定义质量标准：首先，确定产品或服务的质量标准是质量控制的基础。

这可以通过制定详细的规范和要求来实现，包括产品的外观、性能、可靠性等方面。

2. 设立质量控制点：在生产或服务过程中，设立质量控制点是必要的。

这些控制点可以是生产线上的特定位置或服务过程中的关键环节，用于监测和检查产品或服务的质量。

3. 制定检测方法：为了确保产品或服务的质量，需要制定适当的检测方法。

这些方法可以包括物理测试、化学分析、非破坏性检测等，以确保产品或服务符合质量标准。

4. 建立纠正措施：当产品或服务不符合质量标准时，需要采取纠正措施。

这可能包括重新制造产品、调整生产或服务流程，以及对员工进行培训等，以确保问题得到解决并防止再次发生。

5. 进行持续改进：质量控制是一个持续改进的过程。

通过收集和分析质量数据，可以识别潜在问题和改进机会，并采取相应的措施来提高产品或服务的质量。

二、质量控制流程图质量控制流程图是一种图形化的表示方法，用于展示质量控制的各个环节和流程。

以下是一个示例质量控制流程图：1. 确定质量标准：首先，需要明确产品或服务的质量标准，并将其记录在质量标准文件中。

2. 设立质量控制点：在生产或服务过程中，设立质量控制点，用于监测和检查产品或服务的质量。

这些控制点可以是生产线上的特定位置或服务过程中的关键环节。

3. 进行质量检测：在质量控制点上，进行质量检测。

这可以包括物理测试、化学分析、非破坏性检测等方法，以确保产品或服务符合质量标准。

4. 记录检测结果：将质量检测的结果记录下来，包括检测时间、检测人员、检测方法和结果等信息。

这有助于追踪和分析质量数据。

5. 分析质量数据：定期分析质量数据，识别潜在问题和改进机会。

这可以通过统计方法、质量控制工具等来实现。

6. 采取纠正措施：当产品或服务不符合质量标准时，需要采取纠正措施。

质量控制体系图

质量控制体系图引言概述：质量控制体系图是一种用于管理和控制产品或者服务质量的工具。

它通过明确质量目标、定义质量标准、制定质量控制措施以及监测和评估质量绩效等方式，匡助组织确保产品或者服务的质量达到预期。

本文将详细介绍质量控制体系图的五个主要部份。

一、质量目标1.1明确质量目标：在质量控制体系图中，明确质量目标是第一步。

组织应该明确产品或者服务的质量目标，例如提高产品的可靠性、降低产品的缺陷率等。

这些目标应该具体、可衡量，并与组织的整体战略目标相一致。

1.2设定质量指标：为了实现质量目标，组织需要设定相应的质量指标。

这些指标应该能够量化质量绩效，例如产品的合格率、客户满意度等。

质量指标应该具备可测量性、可追踪性和可比较性。

1.3建立质量目标体系：质量目标应该被组织整合到一个完整的质量目标体系中。

这个体系应该包括各个层级的质量目标，并与组织的业务流程和绩效管理体系相衔接。

二、质量标准2.1制定质量标准：在质量控制体系图中，制定质量标准是确保产品或者服务质量的重要一环。

组织应该制定适合于产品或者服务的质量标准，例如ISO 9001质量管理体系标准。

质量标准应该明确产品或者服务的各项要求，包括设计、生产、交付等方面。

2.2建立质量规范：为了实现质量标准，组织需要建立相应的质量规范。

质量规范应该详细描述产品或者服务的各项要求，并提供相应的检验方法和评估标准。

质量规范应该与质量标准相一致，并能够确保产品或者服务的一致性和合规性。

2.3持续改进质量标准：质量标准应该是动态的，随着市场需求和技术进步的变化而不断改进。

组织应该定期评估和更新质量标准，以确保其与时俱进，并能够满足客户和利益相关方的需求。

三、质量控制措施3.1制定质量控制计划：在质量控制体系图中，制定质量控制计划是确保产品或者服务质量的核心环节。

组织应该制定质量控制计划，明确质量控制的具体措施和方法。

质量控制计划应该包括质量控制的时间节点、质量控制的责任人以及质量控制的具体过程和方法。

产品质量控制流程图

产品质量控制流程图一、背景介绍产品质量控制是企业生产过程中非常重要的一环，它涉及到产品的设计、原材料采购、生产加工、质量检验等各个环节。

为了确保产品质量的稳定和可靠性，建立一套科学的质量控制流程是必要的。

二、质量控制流程图1. 产品设计阶段a. 设计需求分析：通过市场调研和客户需求采集，确定产品设计的基本要求和功能。

b. 产品设计：根据需求分析，进行产品的结构设计、外观设计和功能设计。

c. 原材料选择：根据产品设计要求，选择符合标准的原材料供应商，并进行原材料的质量评估。

d. 原材料采购：与原材料供应商签订采购合同，确保原材料的质量和交付时间。

2. 生产加工阶段a. 生产计划制定：根据定单需求和生产能力，制定生产计划，并安排生产任务。

b. 生产过程控制：对生产过程中的关键环节进行监控和控制，确保产品的质量稳定。

c. 工艺参数调整：根据生产过程中的实际情况，及时调整工艺参数，以提高产品的质量和效率。

d. 生产记录管理：对生产过程中的各项数据进行记录和管理，以便后续的质量分析和追溯。

3. 质量检验阶段a. 原材料检验：对采购的原材料进行质量检验，包括外观检查、物理性能测试等。

b. 在线检验：在生产过程中，对关键环节进行在线检验，及时发现和纠正问题。

c. 成品检验：对生产完成的产品进行全面的质量检验，确保产品符合设计要求和标准。

d. 检验记录管理：对质量检验过程中的数据进行记录和管理，以便后续的质量分析和追溯。

4. 质量反馈和改进阶段a. 不良品处理：对不合格产品进行分类处理，包括返工、报废等。

b. 不良品分析：对不合格产品进行分析，找出问题的原因，并制定改进措施。

c. 改进措施实施：根据不良品分析结果，制定相应的改进措施，并进行实施。

d. 效果评估：对改进措施的效果进行评估，及时调整和完善。

三、质量控制流程图的优点1. 明确流程：质量控制流程图能够清晰地展示产品质量控制的各个环节和流程，使人们能够一目了然地了解整个流程。

产品质量控制流程图 (全图)

产品质量控制流程图 (全图)一、引言在当今市场竞争激烈的商业环境中，产品质量是决定企业成功与否的关键因素。

一套科学、严谨的产品质量控制流程，不仅能确保产品满足客户需求，还能匡助企业降低成本、提高效率，从而在竞争中脱颖而出。

本文将详细介绍产品质量控制的全流程，以匡助企业全面了解并优化自身的质量控制体系。

二、原材料质量控制供应商选择与评估：评估供应商的资质、生产能力、质量管理体系等，确保供应商符合企业的质量要求。

原材料检验：对进厂的原材料进行质量检验，确保原材料质量合格。

原材料存储：合理规划原材料的存储环境，防止原材料损坏或者变质。

原材料追溯：建立原材料追溯体系，确保原材料来源可追溯。

供应商质量改进：定期与供应商沟通质量反馈，促进供应商持续改进。

三、生产过程质量控制作业指导书制定：制定详细的生产作业指导书，明确生产过程中的质量控制要点。

过程检验：在生产过程中进行质量检验，及时发现并处理不合格品。

设备维护与校准：定期对生产设备进行维护和校准，确保设备处于良好状态。

生产环境控制：保持生产环境的卫生、温度、湿度等符合要求。

生产员工培训：定期对生产员工进行技能和品质意识培训。

四、成品检验抽样检验：按照规定的抽样方案对成品进行抽样检验。

性能测试：对成品进行各项性能测试，确保产品性能符合要求。

外观检查：检查成品外观是否符合要求，无明显缺陷。

不合格品处理：对不合格成品进行标识、隔离和处置。

成品合格判定：根据检验结果判定成品是否合格，出具检验报告。

五、包装运输质量控制包装材料选择：选择合适的包装材料，确保产品在运输过程中不受损伤。

包装设计：设计合理的包装结构，提高产品的抗震、抗压性能。

质量控制流程图

质量控制流程图
质量控制流程图是一个纵向展示不同质量控制步骤和相应活动之间关系的图表。

以下是一个基本的质量控制流程图的示例：
质量控制流程图由以下几个步骤组成：
1. 定义质量控制目标：在开始质量控制流程之前，需要明确质量控制的目标和标准。

这包括制定产品或服务的质量要求，并确保团队明确这些要求。

2. 制定质量控制计划：根据质量目标和标准，制定一个详细的质量控制计划。

这包括定义质量控制活动的类型、频率和责任人，并确定质量控制资源的需求。

3. 实施质量控制活动：执行质量控制活动，以确保产品或服务符合质量标准。

这些活动可以包括检查、测试、评估和审核。

4. 收集质量数据：收集质量控制活动的结果和数据。

这包括检查结果、测试数据和客户反馈等。

5. 分析质量数据：对收集的质量数据进行分析，以确定产品或服务的质量水平。

这可以通过统计分析、趋势分析和根因分析等方法完成。

6. 制定改进措施：基于质量数据分析的结果，制定改进措施以提高产品或服务的质量。

这可以包括修复缺陷、改进流程和培训员工等活动。

7. 实施改进措施：执行制定的改进措施，并监控其效果。

这可能需要一段时间，以确保改进措施能够持续改善产品或服务的质量。

8. 持续改进：定期评估和更新质量控制流程，以确保其有效性和适应性。

这可以包括改进质量控制计划、培训员工和采用新的质量控制技术等。

以上是一个基本的质量控制流程图示例，具体流程可能因不同的行业和组织而有所不同。

质量控制流程图用于帮助组织清晰地展示质量控制流程，同时也可作为改进和培训的依据。

生产过程质量控制系统图

否执行/有效；4、与生产留样4、对标准化审查改；善。.
4、4M变更是比否是否存在差5异、；过程关键参数
识别，管理是5、否与标准样品核比查及Cpk分析。
1输.稳出定受控2.满的生足产顾过客程及法规要求的产
到位；对是否存在差异；
品
5、治检具点检
供应商管理是人否力执资行源/有效工。艺监督
设备监督
2 乌龟图
资源
生产过程质量控制系统图
过程负责人
物料计划 FMEA控制计划4M变更MSA不合格品控制识统别计与技运术用环境识因别素/控/危制险源 QCC合理化建议
生产计划
输入
Sipock 工艺技术要
求作业指导书
客诉CAR
5M1E检查
1生、产物准料备计划1调是、试首检是首否检标检1、识验批/Cp量k统生计产；中1过、程批控量制漏末检件1开、检末验件是否执
数据分析采取纠正总结预防措施
生顾产客过及
求
程法
客诉. 纠正措
关键岗位人员管理
生产计划
环境因素/危险源识别与控制
的产
风险与控制
品
过程/结果指标
生产过程质量控制
1 流程目的、范围和输入输出
明确流程的目的：
目的：对生产全过程的作业标准和产品质量进行控制。确保过程稳定运行；提供满足顾客订单要求的产品。从而达到提高生产效率和降低成本。
界定程序的范围
范围：适用于工厂各工序生产准备至末检整个过程。
确定流程的输入与输出
输入：Sipock、工艺技术要求、作业指导书、客诉/纠正措施、5M1E检查输出：1）稳定受控的生产过程；2）符合法律法规、满足客户要求的产品。

产品质量控制流程图 (全图)

产品质量控制流程图 (全图)标题：产品质量控制流程图 (全图)引言概述：产品质量控制流程图是企业生产过程中非常重要的一环，通过建立清晰的流程图，可以帮助企业全面掌握产品生产的每个环节，从而保证产品质量的稳定和可靠。

本文将详细介绍产品质量控制流程图的全貌，包括流程图的构建、主要内容和作用。

一、流程图构建1.1 确定流程图的范围和目标：首先要明确产品质量控制的范围，确定流程图的目标是为了监控产品生产的哪些环节。

1.2 收集相关信息：收集与产品质量控制相关的数据和信息，包括生产流程、质量标准、检测方法等。

1.3 制定流程图的结构：根据收集到的信息，确定流程图的结构，包括主要流程、子流程和关键节点。

二、流程图内容2.1 原材料采购：流程图中应包括原材料采购的过程，包括供应商选择、验收标准和入库流程。

2.2 生产加工：描述产品的生产加工流程，包括生产线的布局、工艺流程和质量控制点。

2.3 产品检验：详细说明产品的检验流程，包括抽样检验、全检和不合格品处理等环节。

三、流程图作用3.1 提高生产效率：通过产品质量控制流程图，可以优化生产流程，提高生产效率，减少生产过程中的浪费。

3.2 保证产品质量：流程图可以帮助企业建立完善的质量控制体系，确保产品质量符合标准，提升企业的竞争力。

3.3 追溯问题原因：当产品出现质量问题时，通过流程图可以追溯问题的原因，及时进行改进和调整，避免类似问题再次发生。

四、流程图更新与改进4.1 定期审查流程图：企业应定期审查产品质量控制流程图，及时发现问题和改进空间。

4.2 收集反馈意见：收集生产过程中员工和客户的反馈意见，根据反馈意见对流程图进行调整和改进。

4.3 持续改进：产品质量控制流程图是一个持续改进的过程，企业应不断优化流程，提高产品质量和生产效率。

五、总结产品质量控制流程图是企业管理中不可或缺的一部分，通过建立清晰的流程图，可以帮助企业全面掌握产品生产的每个环节，提高产品质量和生产效率。

全套质量控制流程图

审核
参照质量纠正及预防措施控制流程图参照不合格品控制流程图
进仓单 QA 检查报告
验货记录
品质部责任部门
合格
不合格质量纠正及预防
质量反馈通知单
审核
参照质量纠正及预防措施控制流程图参照不合格品控制流程图
可编辑 word,供参考版！
备注：注 1：斜体加方框字—在流程中指责任部门或人员。注 2：虚线方框字—在流程中指接口的载体表单。注 3：方框字—在流程中指过程活动
可编辑 word,供参考版！
质量反馈通知单
审核
质量反馈通知单
审核
质量反馈通知单
审核
流程名称责任部门
不合格品控制流程图品质部、仓管部
文件编号：
涉及部门编制
采购部、工程部、装配车间、五金车间、外协单位审核
可编辑 word,供参考版！
1．来料不良品控制流程图：
IQC
来料不良品
IQC 检验报告
异常处理
五金模具不良
工装夹具不合理
结构不良
操作不良
来料不良
五金车间责任
工程部责任
工程部责任
装配车间责任
供应商责任
质量反馈通知单
审核
采购部联系工程部协助
责任部门品质部
确定纠正办法并实施
跟踪、验收处理结果
NO
责任部门
制定预防措施
品质部
记录资料存档
监控
备注：注 1：斜体加方框字—在流程中指责任部门或人员。注 2：虚线方框字—在流程中指接口的载体表单。注 3：方框字—在流程中指过程活动
品质主管审核
轻微缺陷
参照质量纠正及预防措施控制流程图
重缺陷
