2021版电缆桥架安装作业指导书
电缆支架安装作业指导书
![电缆支架安装作业指导书](https://img.taocdn.com/s3/m/aafb4016905f804d2b160b4e767f5acfa1c78326.png)
电缆支架安装作业指导书一、背景介绍电缆支架是一种用于支撑和固定电缆的设备,广泛应用于建筑、电力、通信等行业。
为了确保电缆支架的安装质量和效果,特编写本作业指导书,以指导安装人员按照标准程序进行电缆支架的安装作业。
二、安装前准备1. 安全措施在进行电缆支架安装作业前,安装人员必须佩戴安全帽、防滑鞋等个人防护装备,并熟悉相关安全操作规程。
2. 工具和材料准备安装人员需准备以下工具和材料:- 手电钻、榫头锤、螺丝刀等基本工具- 电缆支架、螺栓、螺母等安装所需材料- 测量工具,如卷尺、水平仪等3. 安装位置确认根据设计图纸或相关要求,安装人员需要确认电缆支架的安装位置,并标记出相应的位置和数量。
三、安装步骤1. 准备工作(1) 将所需的工具和材料整理齐全,摆放在安装现场附近,方便使用。
(2) 根据安装位置,确定首个电缆支架的位置,并使用卷尺、水平仪等工具进行测量和标记。
2. 固定首个电缆支架(1) 使用手电钻在墙面或地面上钻孔,孔径根据螺栓尺寸确定。
(2) 将螺栓插入孔中,并用榫头锤轻轻敲打,确保螺栓牢固固定在墙面或地面上。
(3) 将电缆支架放置在螺栓上,使用螺母将其固定。
3. 安装剩余电缆支架(1) 根据设计要求和标记的位置,依次安装剩余的电缆支架。
(2) 使用水平仪确保每个电缆支架水平放置,并使用螺丝刀拧紧螺栓和螺母。
4. 安装完成检查(1) 在所有电缆支架安装完成后,使用水平仪检查整个支架系统的水平度。
(2) 检查每个螺栓和螺母是否拧紧,确保电缆支架的稳固性和安全性。
四、安全注意事项1. 安装人员在进行作业时,应注意周围环境,确保安全通道畅通,避免发生意外伤害。
2. 在使用电钻等电动工具时,要注意电源的接地和插头的牢固,以防触电事故发生。
3. 在安装过程中,要注意材料的搬运和使用,避免造成人员伤害或材料损坏。
4. 安装人员应严格按照操作规程进行作业,不得擅自修改或忽略任何步骤。
五、总结本作业指导书详细介绍了电缆支架的安装步骤和安全注意事项,通过按照指导书进行作业,可以确保电缆支架的安装质量和效果。
电缆支架安装作业指导书

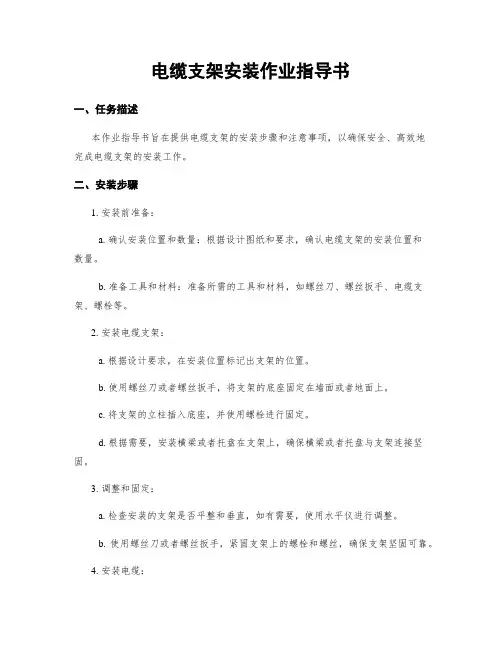

![电缆支架安装作业指导书](https://img.taocdn.com/s3/m/3effb16b657d27284b73f242336c1eb91a3733e9.png)
电缆支架安装作业指导书一、任务描述本作业指导书旨在提供电缆支架的安装步骤和注意事项,以确保安全、高效地完成电缆支架的安装工作。
二、安装步骤1. 安装前准备:a. 确认安装位置和数量:根据设计图纸和要求,确认电缆支架的安装位置和数量。
b. 准备工具和材料:准备所需的工具和材料,如螺丝刀、螺丝扳手、电缆支架、螺栓等。
2. 安装电缆支架:a. 根据设计要求,在安装位置标记出支架的位置。
b. 使用螺丝刀或者螺丝扳手,将支架的底座固定在墙面或者地面上。
c. 将支架的立柱插入底座,并使用螺栓进行固定。
d. 根据需要,安装横梁或者托盘在支架上,确保横梁或者托盘与支架连接坚固。
3. 调整和固定:a. 检查安装的支架是否平整和垂直,如有需要,使用水平仪进行调整。
b. 使用螺丝刀或者螺丝扳手,紧固支架上的螺栓和螺丝,确保支架坚固可靠。
4. 安装电缆:a. 根据设计要求,将电缆放置在安装好的支架或者托盘上。
b. 使用扎带或者其他固定装置,将电缆固定在支架上,确保电缆不松动。
5. 安全检查:a. 检查安装的支架和电缆是否符合设计要求和安全标准。
b. 检查支架和电缆是否有松动或者损坏的情况,如有需要,及时进行修复或者更换。
三、注意事项1. 安全第一:在进行安装作业时,必须佩戴合适的个人防护装备,如安全帽、手套、安全鞋等。
2. 遵循设计要求:严格按照设计图纸和要求进行电缆支架的安装,确保安装质量和稳定性。
3. 注意施工环境:确保施工环境干燥、清洁,避免电缆支架受潮或者受污染。
4. 注意电缆布线:在安装电缆时,要确保电缆布线整齐、有序,避免交叉或者纠缠。
5. 定期检查维护:安装完成后,定期检查电缆支架和电缆的状态,如发现问题及时处理。
四、常见问题与解决方法1. 问题:安装后支架不稳定。
解决方法:检查支架的固定螺栓是否松动,如有需要,重新紧固螺栓。
2. 问题:电缆松动或者下垂。
解决方法:检查电缆的固定装置是否坚固,如有需要,重新固定电缆。
电缆桥架安装作业指导书
![电缆桥架安装作业指导书](https://img.taocdn.com/s3/m/4ae47a68f121dd36a22d829d.png)
中铁十三局集团有限公司施工过程控制标准化管理手册(机电分册)电缆桥架安装作业指导书编制:审核:批准:目录1.编制依据 (1)2.适用范围 (1)3.作业准备 (1)4.技术要求 (2)5.施工程序与工艺流程 (2)5.1施工程序 (2)5.1.1 电缆桥架安装工艺流程图 (2)5.2工艺流程 (2)5.2.1 电缆桥架安装工艺流程 (2)6.质量控制及检验 (3)6.1质量控制 (3)6.2质量检查 (3)7.安全及环保要求 (4)7.1安全要求 (4)7.1.1临时用电的安全措施 (4)7.1.2高空作业安全措施 (4)7.2环保要求 (4)7.2.1防止施工噪音污染 (4)7.2.2废弃物管理 (5)电缆桥架安装作业指导书1.编制依据(1)《电缆桥架安装图籍》 04D701-3(2)《建筑电气电气工程施工质量验收规范》 GB50303-20022.适用范围本文适用于地铁信号、通信电缆桥架安装作业3.作业准备(1)认真审阅设计图纸,按照设计要求确定桥架规格型号、材质以及数量,依照综合管线图进行现场实地勘察,电缆桥架走向及路径,现场实际勘察中要注意桥架路径中经过走廊、过梁等或者管线相对较多的地方的标高是否满足图纸设计要求,现场勘察土建的结构类型,预留孔洞的位置及尺寸是否满足桥架安装要求。
(2)编制施工方案,根据阅图及现场勘察记录选定桥架在不同建筑结构段的安装方式;根据合同工期和施工人员确定施工组织。
(3)人员组织表1 人员组织(4表2 工具用表(5表3 材料要求4.技术要求电缆桥架安装过程中支架与吊架所用的钢材应平直,无明显扭曲现象,并且材质应符合设计要求,下料的切口处应无卷边、毛刺。
电缆桥架水平安装的支架间距为 1.5~3m,垂直安装的支架间距不大于2m,桥架的弯曲半径小于300mm时应在距弯曲段和直线段结合处300~600mm的直线侧增设一个支撑,当弯曲半径大于300mm时,应在弯曲段中部增设一个支、吊架,在进出柜及变形缝及丁字接头的三端500mm处设支撑。
电缆支架安装作业指导书

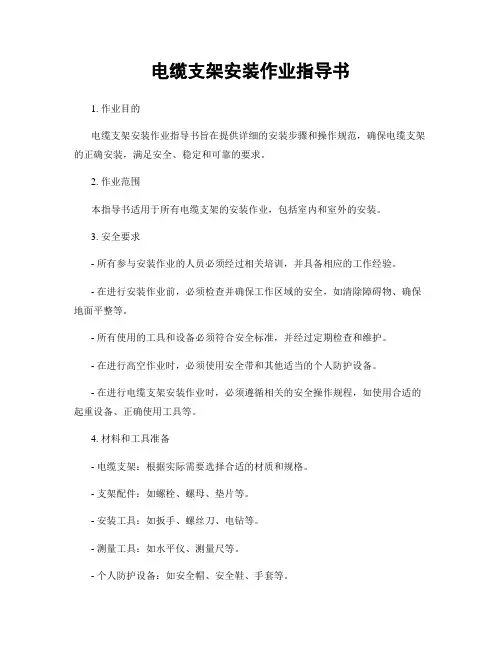

![电缆支架安装作业指导书](https://img.taocdn.com/s3/m/3e01dc4c854769eae009581b6bd97f192379bf42.png)
电缆支架安装作业指导书1. 作业目的电缆支架安装作业指导书旨在提供详细的安装步骤和操作规范,确保电缆支架的正确安装,满足安全、稳定和可靠的要求。
2. 作业范围本指导书适用于所有电缆支架的安装作业,包括室内和室外的安装。
3. 安全要求- 所有参与安装作业的人员必须经过相关培训,并具备相应的工作经验。
- 在进行安装作业前,必须检查并确保工作区域的安全,如清除障碍物、确保地面平整等。
- 所有使用的工具和设备必须符合安全标准,并经过定期检查和维护。
- 在进行高空作业时,必须使用安全带和其他适当的个人防护设备。
- 在进行电缆支架安装作业时,必须遵循相关的安全操作规程,如使用合适的起重设备、正确使用工具等。
4. 材料和工具准备- 电缆支架:根据实际需要选择合适的材质和规格。
- 支架配件:如螺栓、螺母、垫片等。
- 安装工具:如扳手、螺丝刀、电钻等。
- 测量工具:如水平仪、测量尺等。
- 个人防护设备:如安全帽、安全鞋、手套等。
5. 安装步骤5.1 准备工作- 根据设计图纸和要求,确定电缆支架的安装位置和数量。
- 检查所需材料和工具是否齐全,并确保其质量和完好性。
- 清理安装区域,确保地面平整,以便进行后续的安装作业。
5.2 安装支架- 根据设计要求,在安装区域标记出支架的位置。
- 使用测量工具,确保支架位置的准确性和水平度。
- 根据标记的位置,在墙壁或地面上钻孔,并插入膨胀螺栓。
- 将支架与螺栓连接,并使用扳手或电钻紧固。
5.3 安装配件- 根据设计要求,将配件安装在支架上,如横梁、连接板等。
- 使用螺栓、螺母和垫片将配件与支架连接,并确保紧固牢固。
5.4 检查和测试- 完成安装后,对安装的支架和配件进行视觉检查,确保其安装位置准确、紧固牢固。
- 使用测量工具,检查支架的水平度和垂直度,确保其符合要求。
- 进行负载测试,确保支架能够承受预期的重量和压力。
6. 安全注意事项- 在进行安装作业时,遵循相关的安全操作规程,如正确使用工具、避免高处坠落等。
电缆桥架制作安装作业指导书
![电缆桥架制作安装作业指导书](https://img.taocdn.com/s3/m/2f1fe3cbe43a580216fc700abb68a98271feac1c.png)
电缆桥架制作安装作业指导书
1、进入现场时,必需正确佩戴合格平安帽,不得酒后进入现场。
2、高处作业时,首先要检查全部脚手架是否已经过验收,确认无事故隐患后方可使用。
3、高处作业时,必需正确使用合格平安带,并将其悬挂在上方坚固处。
4、严禁在施工现场吸烟,并留意防火。
七、环保留意事项1、桥架、型钢下角料不行乱扔,集中放置,过长下角料能用的尽量使用,节约材料。
2、切割机、电焊机、施工照明用完准时停掉电源。
3、桥架用连接板、螺栓限量领取,不得乱放、乱弃。
现场桥架、立柱、托臂等材料摆放整齐,分类摆放。
4、使用电焊时,要防止火花乱溅,留意防火,焊条头集中放置,交于工具室。
5、补刷漆时,留意对地面、桥架等滴流污染,要实行爱护措施。
废毛刷、漆桶要收回交工具室,集中处理。
6、安装过程中,产生的垃圾要做到随干随清、文明施工。
- 1 -。
桥架及配管安装作业指导书(二篇)

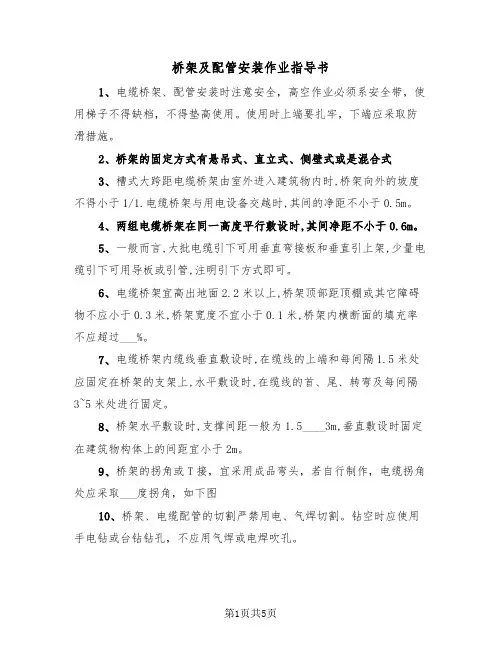

![桥架及配管安装作业指导书(二篇)](https://img.taocdn.com/s3/m/4c69acb9f9c75fbfc77da26925c52cc58bd6909c.png)
桥架及配管安装作业指导书1、电缆桥架、配管安装时注意安全,高空作业必须系安全带,使用梯子不得缺档,不得垫高使用。
使用时上端要扎牢,下端应采取防滑措施。
2、桥架的固定方式有悬吊式、直立式、侧壁式或是混合式3、槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/1.电缆桥架与用电设备交越时,其间的净距不小于0.5m。
4、两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
5、一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。
6、电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过___%。
7、电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时,在缆线的首、尾、转弯及每间隔3~5米处进行固定。
8、桥架水平敷设时,支撑间距一般为1.5____3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
9、桥架的拐角或T接,宜采用成品弯头,若自行制作,电缆拐角处应采取___度拐角,如下图10、桥架、电缆配管的切割严禁用电、气焊切割。
钻空时应使用手电钻或台钻钻孔,不应用气焊或电焊吹孔。
11、电缆穿线管DN50以下需要套电缆护口,DN65以上需要制作喇叭口防止电缆损伤。
12、明配管与热水管、蒸汽管同侧敷设时,应敷设在热水管、蒸汽管的下面。
有困难时,可敷设在其上面,相互间净距离不宜小于下列数值:13、当管路平行敷设在热水管、暖汽管下面时为0.2m,上面时为0.3m;与暖气管、热水管交叉敷设时为0.1m。
14、当管路平行敷设在蒸汽管下面时为0.5m,上面时为1m。
当不能符合上列要求时,应采取隔热措施,对包有隔热层的蒸汽管,上下平行净距可减至0.2m。
15、电线管路与通风、给排水及压缩空气的平行净距不应小于0.1m,交叉净距不小于0.05m。
当与水管同侧敷设时,宜敷设在水管上面。
电缆支架安装作业指导书
![电缆支架安装作业指导书](https://img.taocdn.com/s3/m/198f70846037ee06eff9aef8941ea76e58fa4a93.png)
电缆支架安装作业指导书一、背景介绍电缆支架是一种用于支撑和固定电缆的设备,广泛应用于建造、工业设施、电力输配电系统等领域。
为了确保电缆支架的安装质量和效果,特编写此作业指导书,以提供详细的安装步骤和注意事项。
二、安装准备1. 工具准备:扳手、电钻、螺丝刀、测量工具等。
2. 材料准备:电缆支架、螺栓、螺母、垫片等。
三、安装步骤1. 安全措施:a. 确保工作区域安全,清除障碍物和杂物。
b. 穿戴安全防护装备,如安全帽、手套和安全鞋。
c. 确保电源已切断,避免触电事故发生。
2. 确定安装位置:a. 根据设计图纸或者现场要求确定电缆支架的安装位置。
b. 使用测量工具测量位置,确保准确性。
3. 安装支架:a. 将电缆支架放置在预定位置上,确保支架平稳。
b. 使用电钻和螺丝刀固定支架,将螺栓和螺母安装在支架上。
c. 检查支架的稳固性和水平度,必要时进行调整。
4. 安装电缆:a. 根据设计要求,将电缆放置在支架上。
b. 使用固定夹具或者绑扎带固定电缆,确保电缆不松动。
5. 安全检查:a. 检查安装后的电缆支架和电缆是否坚固固定,不存在松动情况。
b. 检查电缆的走向是否符合设计要求。
c. 检查电缆支架的数量和间距是否满足要求。
四、注意事项1. 安全第一:在进行安装作业时,务必遵守相关安全规定和操作规程,确保人员和设备的安全。
2. 确保质量:安装过程中,要注意每一步的细节,确保电缆支架的安装质量。
3. 遵循设计要求:按照设计图纸或者现场要求进行安装,确保电缆支架的位置、数量和间距符合要求。
4. 调整支架:如果安装后发现支架不稳固或者水平度不符合要求,应及时进行调整,确保支架的稳定性。
5. 定期检查:安装完成后,应定期检查电缆支架和电缆的状态,及时发现并修复任何问题。
五、总结本作业指导书详细介绍了电缆支架的安装步骤和注意事项,通过严格遵守安装要求和安全规定,可以确保电缆支架的安装质量和稳定性。
在进行安装作业时,请务必确保人员和设备的安全,并严格按照设计要求进行操作。
电缆支架安装作业指导书
![电缆支架安装作业指导书](https://img.taocdn.com/s3/m/908f1e7282c4bb4cf7ec4afe04a1b0717fd5b332.png)
电缆支架安装作业指导书一、任务描述本文档旨在提供电缆支架安装作业的详细指导,确保安装过程顺利进行。
本次安装作业涉及的电缆支架类型为钢制悬挂式支架。
二、安装前准备1. 确认安装位置:根据设计图纸和相关要求,确定电缆支架的安装位置。
2. 准备材料和工具:根据安装位置和要求,准备所需的钢制悬挂式支架、螺栓、螺母、垫片、电缆夹具等材料,并准备好相应的工具,如扳手、螺丝刀等。
3. 安全措施:确保安装现场安全,提供必要的个人防护装备,如安全帽、手套等。
4. 准备施工方案:根据安装位置和要求,制定详细的施工方案,包括安装顺序、安装步骤等。
三、安装步骤1. 安装支架底座:根据设计图纸和相关要求,确定支架底座的位置,并使用螺栓将底座固定在安装位置上。
确保底座固定坚固。
2. 安装主支架:将主支架按照设计要求放置在底座上,并使用螺栓将其固定。
确保主支架水平且稳固。
3. 安装横梁:根据设计要求,将横梁固定在主支架上。
使用螺栓将横梁与主支架连接,确保连接坚固。
4. 安装电缆夹具:根据设计要求和电缆规格,将电缆夹具安装在横梁上。
根据实际情况,确定电缆夹具的间距和数量,并使用螺栓将其固定。
5. 安装电缆:根据设计要求和电缆规格,将电缆穿过电缆夹具,并使用固定夹将电缆固定在夹具上。
确保电缆坚固且不受损坏。
6. 检查和调整:完成安装后,对整个支架系统进行检查。
确保支架安装坚固,电缆夹具位置正确,电缆固定坚固且不受压力和拉力。
四、安全注意事项1. 在安装过程中,严格遵守安全操作规程,确保人身安全。
2. 使用合适的个人防护装备,如安全帽、手套等。
3. 在安装过程中,注意防止支架和电缆夹具的锋利边缘对人员和电缆的伤害。
4. 检查安装位置的承重能力,确保安装的支架能够承受电缆的分量。
5. 在安装过程中,避免损坏电缆,特殊是避免划伤电缆绝缘层。
6. 在安装完成后,及时清理施工现场,确保安全和整洁。
五、总结本文档提供了电缆支架安装作业的详细指导,包括安装前准备、安装步骤和安全注意事项。
电缆支架安装作业指导书
![电缆支架安装作业指导书](https://img.taocdn.com/s3/m/791310864128915f804d2b160b4e767f5acf803f.png)
电缆支架安装作业指导书一、任务描述本文档旨在提供电缆支架安装作业的详细指导,确保安装过程符合相关标准和要求,保证电缆支架的稳固性和安全性。
二、安装前准备1. 确定安装位置:根据设计图纸或者相关要求确定电缆支架的安装位置,并进行标记。
2. 准备安装工具:包括电钻、螺丝刀、扳手等基本工具,确保工具完好无损。
3. 检查材料:检查电缆支架及其配件的数量和质量,确保无损坏或者缺失。
三、安装步骤1. 安装支架底座:根据标记的位置,使用电钻在墙面或者地面上钻孔,然后将支架底座与孔对齐,使用螺丝固定底座。
2. 安装支架臂:将支架臂插入底座上的槽口中,确保臂与底座密切连接。
3. 安装固定夹具:根据需要,将固定夹具安装在支架臂的适当位置上,使用螺丝固定夹具。
4. 安装横梁:根据设计要求,将横梁安装在支架臂上,使用螺丝将横梁固定在支架臂上。
5. 安装电缆托架:根据需要,将电缆托架安装在横梁上,使用螺丝固定托架。
6. 检查安装质量:完成安装后,对整个电缆支架进行检查,确保各部件坚固可靠,无明显松动或者变形。
四、安全注意事项1. 安全防护:在进行安装作业前,必须佩戴安全帽、手套、防护眼镜等个人防护装备,确保人身安全。
2. 使用工具:使用工具时要注意操作规范,避免误伤自己或者他人,确保工作安全。
3. 装卸材料:在搬运和安装过程中,应注意材料的分量和尺寸,避免造成人身伤害或者材料损坏。
4. 工作环境:在安装作业过程中,应注意周围环境,避免与其他作业或者设备发生冲突,确保工作顺利进行。
五、常见问题解决方法1. 支架底座固定不牢:检查底座孔是否钻得够深,螺丝是否拧紧。
2. 支架臂与底座连接不密切:检查支架臂和底座槽口是否对齐,是否插入到位。
3. 固定夹具松动:检查夹具螺丝是否拧紧,夹具位置是否合适。
4. 横梁安装不平稳:检查横梁是否与支架臂对齐,螺丝是否拧紧。
5. 电缆托架安装不坚固:检查托架螺丝是否拧紧,位置是否合适。
六、总结本文档详细介绍了电缆支架安装作业的步骤和注意事项,通过遵循指导书的要求,能够确保安装过程的质量和安全性。
电缆支架安装作业指导书
![电缆支架安装作业指导书](https://img.taocdn.com/s3/m/7b802576f011f18583d049649b6648d7c1c7082b.png)
电缆支架安装作业指导书一、背景介绍电缆支架是一种用于支撑和固定电缆的装置,广泛应用于建筑、电力、通信等行业。
正确安装电缆支架对于保证电缆的安全运行和延长电缆寿命至关重要。
本作业指导书旨在提供详细的安装步骤和注意事项,确保电缆支架的正确安装。
二、安装前准备1. 确定安装位置:根据实际需求和设计要求,确定电缆支架的安装位置。
2. 准备工具和材料:准备好所需的工具和安装材料,如螺丝刀、梯子、螺栓、螺母等。
三、安装步骤1. 安装支架底座:根据设计要求和安装位置,在墙壁或地面上标出支架底座的位置。
使用螺丝刀或电钻,将支架底座固定在标出的位置上。
2. 安装支架立柱:将支架立柱插入支架底座中,并使用螺丝刀或扳手固定立柱与底座的连接。
3. 安装支架横梁:根据实际需求和设计要求,将支架横梁安装在支架立柱上。
使用螺栓和螺母将横梁与立柱连接。
4. 安装电缆夹具:根据电缆的尺寸和数量,选择合适的电缆夹具,并将其安装在支架横梁上。
确保电缆夹具与横梁之间的连接牢固可靠。
5. 检查安装质量:安装完成后,仔细检查电缆支架的安装质量。
确保支架底座、立柱、横梁和电缆夹具均安装正确,连接牢固。
四、安全注意事项1. 安全防护:在安装过程中,务必佩戴好安全帽、手套和安全鞋,以保护自身安全。
2. 注意电缆走向:在安装支架横梁和电缆夹具时,要注意电缆的走向,确保电缆的安全通行。
3. 承重能力:在选择支架底座、立柱和横梁时,要根据实际情况和设计要求,确保其承重能力能够满足电缆的重量要求。
4. 定期检查:安装完成后,定期检查电缆支架的安装质量,如有松动或损坏的情况及时修复或更换。
五、总结电缆支架的正确安装对于电缆的安全运行和延长电缆寿命至关重要。
本作业指导书提供了详细的安装步骤和注意事项,希望能够帮助您顺利完成电缆支架的安装工作。
在安装过程中,务必注意安全防护和质量检查,确保安装质量符合要求。
如有任何疑问或需要进一步的帮助,请随时与我们联系。
电缆支架安装作业指导书
![电缆支架安装作业指导书](https://img.taocdn.com/s3/m/d431cb6cec630b1c59eef8c75fbfc77da369974d.png)
电缆支架安装作业指导书1. 引言电缆支架安装作业指导书旨在提供详细的步骤和要求,以确保电缆支架的正确安装和使用。
本指导书适用于所有电缆支架安装作业,并旨在确保安全、高效和可靠的安装过程。
2. 安全要求2.1 所有参与安装作业的人员必须具备相关的安全培训和证书。
2.2 在进行安装作业之前,必须检查并确保工作区域没有任何危险物品或障碍物。
2.3 在进行安装作业之前,必须确保所有所需的安全设备和工具都齐全,并按照正确的使用方法进行操作。
3. 准备工作3.1 根据设计图纸和要求,准确确定电缆支架的安装位置。
3.2 清理安装区域,确保表面平整、干净,并且没有任何障碍物。
3.3 检查所需的安装材料和工具是否齐全,并进行必要的检修和维护。
4. 安装步骤4.1 根据设计图纸和要求,使用测量工具确定电缆支架的准确位置和高度。
4.2 使用打孔工具在安装位置上标记孔位,并确保孔位的准确性和一致性。
4.3 使用电钻和合适的钻头,在标记的孔位上钻孔。
确保孔的深度和直径符合要求。
4.4 在钻好的孔位上安装膨胀螺栓,并确保螺栓固定牢固。
4.5 将电缆支架的支架臂插入螺栓上,并使用扳手将螺母紧固。
4.6 根据需要,使用支架臂连接件将多个电缆支架连接在一起,并确保连接牢固可靠。
4.7 检查安装的电缆支架是否水平、垂直和平整,必要时进行调整。
4.8 使用测量工具检查电缆支架的安装位置和高度是否符合要求。
5. 安装验收5.1 在完成电缆支架的安装后,进行全面的验收和检查。
5.2 检查电缆支架的固定性和稳定性,确保其能够承受所需的负荷。
5.3 检查电缆支架的表面是否平整、无锈蚀和损坏。
5.4 检查电缆支架的连接件是否固定可靠,无松动或脱落的现象。
5.5 检查电缆支架的安装位置和高度是否符合设计要求。
5.6 进行必要的测试和测量,以确保电缆支架的安装质量和性能。
5.7 编制安装验收报告,并记录所有的检查结果和发现。
6. 维护和保养6.1 定期检查电缆支架的固定性和稳定性,确保其没有松动或脱落的现象。
电缆支架安装作业指导书
![电缆支架安装作业指导书](https://img.taocdn.com/s3/m/f89a6c7dbf1e650e52ea551810a6f524ccbfcb87.png)
电缆支架安装作业指导书一、任务概述电缆支架安装作业指导书旨在指导施工人员在电缆敷设过程中正确安装电缆支架,确保电缆的稳固支撑,提高电缆系统的安全性和可靠性。
二、安装前准备1. 确认安装位置:根据设计图纸和施工要求,确定电缆支架的安装位置。
2. 准备材料和工具:根据实际情况准备所需的电缆支架、螺栓、螺母、垫片等安装材料,以及扳手、螺丝刀等安装工具。
3. 安全措施:施工前应做好安全防护工作,佩戴好安全帽、安全鞋等个人防护装备,并确保施工现场无明火等危险因素。
三、安装步骤1. 安装支架座板:根据设计要求,将支架座板固定在安装位置上。
首先使用螺丝刀将座板与墙面或地面连接,然后使用扳手将螺栓和螺母拧紧,确保座板牢固稳定。
2. 安装支架臂杆:根据设计要求,将支架臂杆与座板连接。
将支架臂杆插入座板上的孔洞中,然后使用螺栓和螺母将其固定。
根据需要,可以使用垫片进行调整,确保支架臂杆与座板之间的连接紧密可靠。
3. 安装支架横梁:根据设计要求,将支架横梁与支架臂杆连接。
将支架横梁放置在支架臂杆上,然后使用螺栓和螺母将其固定。
根据需要,可以使用垫片进行调整,确保支架横梁与支架臂杆之间的连接紧密可靠。
4. 安装支架夹具:根据设计要求,将支架夹具固定在支架横梁上。
将支架夹具放置在支架横梁上,然后使用螺栓和螺母将其固定。
根据需要,可以使用垫片进行调整,确保支架夹具与支架横梁之间的连接紧密可靠。
5. 检查安装质量:安装完成后,对电缆支架进行全面检查。
检查支架的固定情况、连接件的紧固情况以及支架的水平度和垂直度等。
如有不合格情况,及时进行调整和修正,确保安装质量符合要求。
四、安全注意事项1. 施工人员应佩戴好个人防护装备,如安全帽、安全鞋等。
2. 施工现场应保持整洁,避免杂物堆放和滑倒等安全隐患。
3. 施工过程中,注意操作规范,避免因操作不当造成意外伤害。
4. 如遇特殊情况或疑问,及时向上级汇报或寻求专业人士的指导和帮助。
5. 完成施工后,将施工现场清理干净,确保安全和环境卫生。
电缆支架安装作业指导书
![电缆支架安装作业指导书](https://img.taocdn.com/s3/m/e24709567f21af45b307e87101f69e314332fa6f.png)
电缆支架安装作业指导书一、引言电缆支架安装是电力工程中的一项重要工作,其目的是为了支撑和固定电缆,确保电缆的安全运行。
本作业指导书旨在提供电缆支架安装的详细步骤和要求,以确保安装过程的顺利进行。
二、安装前准备1. 确定安装位置:根据设计要求和实际情况,确定电缆支架的安装位置,并进行标记。
2. 准备材料和工具:根据设计要求,准备所需的电缆支架、螺栓、螺母、垫片等材料,并携带相应的工具,如扳手、螺丝刀等。
三、安装步骤1. 清理安装位置:在进行电缆支架安装之前,应先清理安装位置,确保其平整、无杂物,并清除任何可能影响安装的障碍物。
2. 安装支架:根据标记的位置,使用螺栓和螺母将电缆支架固定在墙壁或支架上。
确保支架安装牢固,不得有松动现象。
3. 安装横担:根据设计要求和电缆的数量,确定横担的安装位置。
使用螺栓和螺母将横担固定在电缆支架上,并确保其水平。
4. 安装电缆夹具:根据电缆的直径和数量,选择合适的电缆夹具,并按照设计要求将其安装在横担上。
确保电缆夹具牢固可靠,能够承受电缆的重量。
5. 安装电缆:根据设计要求,将电缆放置在安装好的电缆夹具中,并逐段进行固定。
确保电缆的安装整齐、平直,不得有明显的弯曲或绞距过小的情况。
6. 安装绝缘套管:根据设计要求,在电缆的进出口处安装绝缘套管,以保护电缆的绝缘层。
确保绝缘套管安装牢固,不得有松动现象。
7. 安装接地线:根据设计要求和安全要求,在支架和横担上安装接地线,并将其连接到电缆的金属护套上。
确保接地线连接牢固可靠,能够有效地进行接地。
四、安装验收1. 外观检查:对安装完成的电缆支架进行外观检查,确保安装整齐、牢固,无明显的松动或变形。
2. 尺寸测量:使用测量工具对安装好的电缆支架进行尺寸测量,确保其符合设计要求。
3. 功能测试:对安装好的电缆进行功能测试,如电缆的通电测试、绝缘测试等,确保电缆的正常运行。
五、安全注意事项1. 在进行安装作业时,必须佩戴安全帽、安全鞋等个人防护用品,确保人身安全。
电缆桥架制作安装作业指导书
![电缆桥架制作安装作业指导书](https://img.taocdn.com/s3/m/0188f59fb04e852458fb770bf78a6529647d35f7.png)
电缆桥架制作安装作业指导书一、前言电缆桥架是一种用于承载和保护电缆的重要设备,广泛应用于建筑、电力、通信、石化等行业。
在进行电缆桥架制作安装作业之前,必须具备相关的专业知识和技能,并且要按照相关规范和标准进行操作。
本作业指导书旨在为从事电缆桥架制作安装作业的人员提供相关指导和规范。
二、作业准备1. 工具准备- 手工工具:螺丝刀、规矩、锤子、铅笔等。
- 电动工具:钻孔机、电焊机等。
- 班尺、卷尺等测量工具。
- 安全工具:安全帽、安全鞋、手套等。
2. 材料准备- 电缆桥架:根据工程需求选择合适的电缆桥架材料和规格。
- 电缆:根据工程需求选择合适的电缆规格和种类。
3. 环境准备- 确定电缆桥架的安装位置和路线。
- 清理安装区域的杂物和障碍物。
- 检查安装区域的地基和墙体是否牢固。
三、制作准备1. 根据工程要求和设计图纸确认电缆桥架的类型和规格,并采购相关材料。
2. 根据设计图纸进行测量和标定,确定电缆桥架的安装位置、尺寸和高度等。
3. 进行电缆桥架的预组装,根据设计要求拼装相应的支架、梁和桥面。
4. 对电缆桥架的焊接连接进行质量检查,确保连接牢固、无变形和破损。
四、安装作业步骤1. 根据设计要求,在墙体上标出电缆桥架的安装位置和高度。
2. 进行电缆桥架的固定安装,根据预先确定的位置,使用膨胀螺栓等固定件将电缆桥架固定在墙体上。
3. 进行电缆桥架的水平调整和垂直校正,使用水平仪和铅垂线等工具对电缆桥架进行调整,确保其水平平整和垂直度。
4. 进行电缆桥架的水平连接,根据设计要求使用角钢、螺栓等连接件将相邻电缆桥架连接在一起。
5. 安装电缆支架,根据设计要求在电缆桥架上安装适量的电缆支架,确保电缆能够平稳地放置在桥架上。
6. 进行电缆的敷设工作,根据设计要求在电缆桥架上敷设电缆,确保电缆的路径和角度符合要求。
7. 进行电缆的固定和绑扎,使用固定卡、绑扎带等工具将电缆固定在电缆桥架上,确保电缆不松动和晃动。
8. 进行电缆桥架的防腐处理,根据工程要求使用防腐涂料或进行热镀锌等处理,保护电缆桥架免受腐蚀和氧化。
电缆支架安装作业指导书
![电缆支架安装作业指导书](https://img.taocdn.com/s3/m/d0622e082f3f5727a5e9856a561252d380eb20c9.png)
电缆支架安装作业指导书一、引言电缆支架是用于固定和支撑电缆的重要设备,正确的安装和使用电缆支架可以保证电缆的安全运行。
本作业指导书旨在提供详细的安装步骤和注意事项,以确保电缆支架的正确安装。
二、安装步骤1. 准备工作a. 确认安装位置:根据工程设计图纸和要求,确定电缆支架的安装位置。
b. 检查材料和工具:确认所需的电缆支架材料和安装工具是否齐全,并进行必要的检查和测试。
2. 安装支架a. 定位支架位置:根据设计要求和图纸,在墙壁、天花板或者地面上标记出支架的安装位置。
b. 预钻孔:使用电钻和适当的钻头,在标记的位置上预先钻孔,以便安装螺栓。
c. 安装支架:将支架与预先钻好的孔对齐,并使用螺栓将其固定在墙壁、天花板或者地面上。
3. 安装电缆a. 准备电缆:根据设计要求,准备好需要安装的电缆,并检查其完整性和质量。
b. 安装电缆夹具:根据电缆尺寸和数量,选择适当的电缆夹具,并按照要求进行安装。
c. 固定电缆:将电缆放置在安装好的电缆夹具中,并使用绑扎带或者金属夹子固定电缆,确保其稳定性和安全性。
4. 安全注意事项a. 安全防护:在进行安装作业时,必须佩戴适当的个人防护装备,如安全帽、手套和安全鞋等。
b. 负荷限制:在安装电缆支架时,必须按照设计要求和相关标准的负荷限制进行操作,以确保支架的稳定性和安全性。
c. 操作规范:操作人员必须按照操作规范进行作业,严禁擅自修改或者更改安装步骤。
三、安装质量控制1. 安装验收a. 安装完毕后,进行全面的验收和检查,确保电缆支架的安装符合设计要求和相关标准。
b. 检查支架的固定性:检查支架是否坚固地固定在墙壁、天花板或者地面上,不存在松动或者变形的情况。
c. 检查电缆夹具的安装:检查电缆夹具是否正确安装,并且电缆夹具与电缆之间的固定是否坚固。
2. 安全培训a. 对操作人员进行必要的安全培训,包括电缆支架的安装方法、注意事项和紧急情况处理等。
b. 提供安装作业指导书和相关资料,以供操作人员参考和学习。
电缆支架安装作业指导书
![电缆支架安装作业指导书](https://img.taocdn.com/s3/m/87aabd5fc4da50e2524de518964bcf84b8d52d6f.png)
电缆支架安装作业指导书一、背景介绍电缆支架是一种用于固定和支撑电缆的设备,广泛应用于建造、工业和能源等领域。
本作业指导书旨在提供详细的安装步骤和操作要点,确保电缆支架的正确安装和使用。
二、安装前准备1. 工具准备:扳手、螺丝刀、电钻等。
2. 材料准备:电缆支架、膨胀螺栓、螺母、垫片等。
3. 确定安装位置:根据电缆走向和负荷要求,在墙壁或者天花板上确定安装位置。
三、安装步骤1. 安装支架底座:使用电钻在安装位置打孔,根据孔的位置和尺寸选择合适的膨胀螺栓,并将其插入孔中。
使用扳手紧固螺栓,确保底座稳固。
2. 安装支架臂:将支架臂与底座连接,确保臂与底座彻底贴合。
使用螺丝刀紧固连接螺栓,确保支架臂坚固固定在底座上。
3. 安装支架夹具:根据电缆的直径选择合适的支架夹具,并将其安装在支架臂上。
使用螺丝刀紧固夹具,确保夹具与支架臂密切连接。
4. 安装电缆:将电缆放置在支架夹具中,根据需要调整夹具的位置,确保电缆处于水平状态并能够承受负荷。
5. 安装固定夹具:根据需要,在电缆上安装固定夹具,以确保电缆的位置稳定。
使用螺丝刀紧固固定夹具,确保夹具与电缆密切连接。
四、安全注意事项1. 在进行安装作业前,确保工作区域安全,避免人员和设备受到伤害。
2. 使用合适的个人防护装备,如安全帽、手套和安全鞋等。
3. 确保使用的工具和材料符合安全标准,并在操作过程中正确使用。
4. 在安装过程中,严禁使用损坏或者磨损的工具和材料。
5. 注意电缆的负荷要求,确保安装的支架能够承受电缆的分量。
6. 在安装过程中,避免电缆受到过度拉伸或者扭曲,以免影响电缆的导电性能。
五、维护与保养1. 定期检查电缆支架的安装情况,确保支架和夹具的连接坚固。
2. 注意防止电缆支架的锈蚀和腐蚀,及时清理和维护。
3. 如发现任何异常情况,如支架变形、夹具松动等,应及时修复或者更换。
六、总结本作业指导书提供了电缆支架安装的详细步骤和操作要点,匡助安装人员正确安装和使用电缆支架。
电缆支架安装作业指导书
![电缆支架安装作业指导书](https://img.taocdn.com/s3/m/2bd5b35ea9114431b90d6c85ec3a87c241288a4c.png)
电缆支架安装作业指导书一、引言电缆支架安装是电力工程中的重要环节,它能够提供电缆的支撑和保护作用,确保电缆的安全运行。
本作业指导书旨在提供详细的安装步骤和注意事项,以确保电缆支架的正确安装和使用。
二、安装步骤1. 准备工作a. 确定安装位置:根据设计要求和现场实际情况,确定电缆支架的安装位置。
b. 准备材料和工具:根据设计要求和安装位置,准备所需的电缆支架、螺栓、螺母、垫片等材料,以及相应的工具。
2. 安装电缆支架a. 固定支架底座:将支架底座按照设计要求固定在安装位置上,确保底座与地面垂直。
b. 安装支架臂:根据设计要求,将支架臂与底座连接,使用螺栓和螺母进行固定。
注意螺栓的紧固力度,以确保支架臂的稳固性。
c. 安装支架横梁:根据设计要求,将支架横梁与支架臂连接,使用螺栓和螺母进行固定。
注意横梁的水平度和平行度。
3. 安装电缆a. 测量电缆长度:根据实际情况,测量需要安装的电缆长度,并根据设计要求进行标记。
b. 固定电缆夹具:根据设计要求,在支架横梁上固定电缆夹具,确保夹具与横梁平行且间距均匀。
c. 安装电缆:将电缆放置在夹具上,并使用绳索或者夹具进行固定,确保电缆的位置稳定和安全。
4. 安全检查a. 检查支架安装是否坚固:检查支架底座、支架臂和支架横梁的连接是否坚固,是否存在松动或者变形的情况。
b. 检查电缆固定是否坚固:检查电缆夹具和固定绳索是否坚固,是否存在松动或者脱落的情况。
c. 检查电缆位置是否正确:检查电缆是否按照设计要求进行安装,是否存在过度张拉或者过度弯曲的情况。
三、注意事项1. 安全第一:在进行安装作业时,必须遵守相关的安全规定和操作规程,佩戴个人防护装备,确保人身安全。
2. 材料质量:所使用的电缆支架、螺栓、螺母等材料必须符合设计要求和相关标准,确保质量可靠。
3. 安装位置选择:选择合适的安装位置,考虑电缆的长度、分量和安全要求,确保支架的稳定性和承载能力。
4. 安装操作规范:按照设计要求和操作规范进行安装作业,确保安装的准确性和一致性。
电缆支架安装作业指导书
![电缆支架安装作业指导书](https://img.taocdn.com/s3/m/29b76512ac02de80d4d8d15abe23482fb5da026e.png)
电缆支架安装作业指导书一、背景介绍电缆支架安装是电力工程中的重要环节,它用于支撑和固定电缆,确保电缆的安全运行。
本作业指导书旨在提供详细的操作步骤和注意事项,以确保电缆支架安装作业的顺利进行。
二、安装前准备1. 确定安装位置:根据设计要求和现场实际情况,确定电缆支架的安装位置。
2. 准备工具和材料:包括电缆支架、螺栓、螺母、垫片、扳手、电钻等工具和材料。
三、安装步骤1. 清理安装位置:清除安装位置上的杂物和灰尘,确保安装位置干净整洁。
2. 安装支架:根据设计要求,将支架固定在安装位置上。
使用电钻预先打孔,并使用螺栓、螺母和垫片将支架坚固地固定在墙面或者地面上。
3. 安装支架间隔:根据电缆规格和设计要求,在支架上确定合适的间隔距离,并使用水平仪进行校准,确保支架安装水平。
4. 安装电缆:将电缆挨次穿过支架,确保电缆平稳通过,并避免电缆弯曲或者受损。
5. 固定电缆:使用扳手将电缆夹具固定在支架上,确保电缆坚固地固定在支架上,避免电缆松动或者脱落。
6. 检查安装质量:检查每一个支架的安装质量,确保支架安装坚固、电缆无损伤,并使用水平仪再次校准支架的水平度。
四、安全注意事项1. 个人防护:在进行电缆支架安装作业时,必须佩戴安全帽、防护手套、防护眼镜等个人防护装备,确保人身安全。
2. 工具使用:正确使用工具,避免工具滑落或者损坏导致意外伤害。
3. 安全作业:在进行安装作业时,要注意周围环境的安全,避免与其他作业或者设备发生碰撞或者干扰。
4. 操作规范:按照操作规范进行作业,严禁违章操作,确保工作安全。
五、常见问题解决方法1. 电缆支架安装不坚固:检查螺栓和螺母是否拧紧,如有松动,重新拧紧螺栓和螺母。
2. 电缆弯曲或者受损:检查电缆是否正确穿过支架,避免电缆弯曲或者受损。
3. 支架水平度不许确:使用水平仪进行校准,调整支架的水平度。
4. 安装位置不合理:根据实际情况重新确定安装位置,确保支架安装合理。
六、总结电缆支架安装作业是电力工程中的重要环节,正确安装电缆支架可以保证电缆的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.(安全管理)单位:___________________姓名:___________________日期:___________________2021版电缆桥架安装作业指导书2021版电缆桥架安装作业指导书导语:做好准备和保护,以应付攻击或者避免受害,从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见,安全是目的,防范是手段,通过防范的手段达到或实现安全的目的,就是安全防范的基本内涵。
编制依据1.2《电力建设施工质量验收及评价规程》(热工仪表及控制装置)DL/T5210.4-2009;1.3《电力建设施工及验收技术规范》(热工自动化)2004版;1.4《电力建设安全工作规程》第1部分:火力发电厂2002版;二、作业任务2.1工程概况及作业范围塞山发电有限公司2×600MW级机组安装工程目前集控楼电子间夹层、汽机房、锅炉房等区域施工已基本完毕,现场具备电缆桥架安装的条件。
热控电缆桥架安装范围包括:山西华电西塞山发电有限公司2×600MW级机组A标段热控电缆桥架安装。
2.2工程量3号机热控桥架安装主要工作量:1.集控楼电子间夹层、汽机房、锅炉房桥架安装;2.凝结水精处理等区域桥架安装;以上区域热控桥架安装总量约二百吨。
三、作业准备及作业环境条件3.1作业人员的资格要求、劳动力组织序号工种人数工作内容负责人1技术员1负责安全技术交底,质量进度控制,一、二级验收张敏2热控安装工5负责材料的领用,基础与支架制作,设备的安装杜林3焊工2负责基础与支架的焊接工作及管路连接的焊接工作4辅助工6协助安装工完成施工任务5安全员1负责现场安全监督熊运海3.2施工工器具准备序号名称型号规格数量1电动角向磨光机Φ1002台2切割机1台3锯弓2把4扳手8″10″4把5电焊工具2套6钢卷尺5m4把7锉2把8琴线4卷9吊线锤2付10水平尺500mm 2把11榔头2磅2把11水平仪1台3.3作业环境及应具备条件3.3.1技术准备:施工人员在施工前应充分熟悉图纸资料和有关规范、标准,掌握有关技术要求;3.3.2机工具准备:通过对施工图等设计技术资料的了解,在施工前,应根据工作的具体要求和特点,将相应的机工具准备好;3.3.3材料准备:将要安装电缆桥架、托臂、立柱及其各种附件均清点到位并运至施工现场堆放好,运送的过程中,要避免桥架碰撞,以免损坏桥架的外形和镀锌层;3.3.4施工条件的检查:电缆桥架安装前,施工人员应充分了解现场情况,调查电缆桥架安装的现场条件是否具备:预埋铁和预埋孔是否都已经完成;脚手架是否已经搭好;安全措施是否已经到位;电缆桥架安装后是否影响其它专业的施工。
四、施工进度安排根据热控专业调试需要,根据现场施工的实际情况和设备到货情况,计划于2010年02月05日开工,计划工期183天,于2010年08月05日完工,施工过程见缝插针,合理布置,在保障安全的前提下,确保施工质量工艺与施工进度。
五、作业方法及施工要求5.1工艺流程图施工流程图5.2作业措施及方案5.2.1立柱安装5.2.1.1根据图纸资料确定立柱位置,立柱的安装位置要保证电缆桥架避开人孔、设备起吊孔、防爆门等区域,保证普通型电缆与热管道保温层外表面平行敷设时,其间距宜大于500mm,交叉敷设时宜大于200mm,保证桥架走向与其他专业管道、钢梁、吊架没有冲突;5.2.1.2立柱严禁火焊切割下料,必须用切割机进行切割。
材料尖角用角磨机磨成圆弧形,毛边打磨光滑无毛刺,下料后的部件如有变形现象,则应进行校直,校直时可以在水泥地面上先铺一块(δ=10mm厚)铁板,然后用八磅锤进行冷态校直;5.2.1.3立柱必须固定在同一水平线上,同一列立柱先在两头固定两点,定位后将这两根立柱之间在上方和下方拉两根琴线,以保证中间立柱的水平度。
宽度为800mm及以上的电缆桥架采用工字钢型立柱,立柱材料采用[8钢,立柱之间的距离为1500mm,如有特殊情况,立柱间距不得大于1800mm;桥架宽度为400mm及以下电缆桥架均采用单侧悬臂[8槽钢立柱;5.2.1.4安装时先固定好两端及转弯处立柱,保证其直线度和垂直度,以此两点拉两条琴线,中途的立柱以此琴线为基准,逐一进行安装;5.2.1.5控制室夹层立柱均要求做成支架型,即立柱的一端固定于夹层的底部,并焊接牢固。
如预埋扁铁位置偏移与立柱安装尺寸不对应,则必须加装垫块,垫块四角钻孔,安装垫块时,先将立柱找正,找正方法可以用弦线吊重锤的方法进行确定,然后根据立柱下端的相应位置装垫块,四角采用M8×80金属膨胀螺栓固定。
锅炉房和汽机房内的立柱长度应根据现场埋铁或钢梁和桥架的设计标高确定;5.2.1.6部分桥架支路并未预埋铁件,则必须加装垫块,安装垫块时,先将立柱找正,找正方法可以用弦线吊重锤的方法进行确定,然后根据立柱下端的相应位置装垫块,四角采用M8×80金属膨胀螺栓固定;5.2.1.7立柱焊接要牢靠、垂直,各焊缝焊接无咬边、突刺及砂眼,焊缝要均匀,厚度不小于5mm,同一排立柱应在同一水平线上,可用水平尺和琴线进行检验;5.2.1.8立柱安装后需除去焊接药皮、铁锈,然后涂刷一层红丹漆,待红丹漆干后再涂刷一层银粉漆,油漆应涂刷均匀并将横担全部覆盖。
5.2.2横担安装5.2.2.1检查立柱安装是否符合要求;5.2.2.2按施工图中的要求,根据桥架的安装高度、层数以及方位,确定安装横担的具体高度;5.2.2.3所有桥架均采用角钢作为横担,当采用单侧立柱时,横担的固定端应比非固定端略低;5.2.2.4横担层间间距均为300mm;5.2.2.5横担必须用切割机进行切割,材料尖角用角磨机磨成圆弧形,毛边打磨光滑无毛刺;5.2.2.6安装时在直线段安装桥架时,可以先确定一处,固定第1个横担,在另一端用连通管找平,固定第2个横担,在同一层两者之间拉一条琴线,其余层次的横担以此线为基准安装;5.2.2.7横担安装应先点后焊,以防止变形,各焊缝焊接牢固,无咬边、突刺及砂眼,焊缝要均匀,厚度不小于5mm,安装完毕后,应清除所有焊接药皮,飞溅物,用角磨钢丝刷除铁锈,然后涂刷一层红丹漆,待红丹漆干后再涂刷一层银粉漆,油漆应涂刷均匀并将横担全部覆盖;5.2.2.8安装完毕后用水平尺和琴线复查尺寸偏差。
5.2.3汽机房及锅炉房桥架安装5.2.3.1检查横担的安装是否符合规范,如不符合规范则重新安装;5.2.3.2桥架的安装由下至上,逐层安装,上层为动力电缆,依次向下为控制电缆,计算机电缆和通讯电缆;5.2.3.3各桥架对口连接时,应无错边,必须有内、外连接片,用活动套筒扳手,方颈头螺栓固定,螺栓应由内向外穿,螺母位于桥架外侧,弹垫及平垫用于螺母侧,先上平垫,再上弹垫;5.2.3.4不同高(宽)桥架连接,应用调高(宽)片,尽量平缓过度。
如果没有调高(宽)片,就用直段桥架制作,但必须用锯弓制作,用钢板、螺栓连接,不得动用电焊和火焊,以免破坏保护层;5.2.3.5部分特殊三通、弯通备料时严格控制好尺寸,以便运输和搬运。
如有个别特殊三通或弯通没有备料,可在现场加工。
加工三通应将需连接的支路桥架一端制成八字口,八字口的大小应满足桥架内敷设电缆的弯曲半径,再将主通道侧板切割相应大小的缺口,再用方颈头螺栓固定,不得动用电焊、火焊;各种小型槽盒与主通道连接时也可采取上述方法安装;5.2.3.6若桥架出现变形,用简易桥架校正器把变形的桥架校正;5.2.3.7所有电缆通道必须采用防火措施,要求严格按照设计院图纸《电缆防火施工图》施工;5.2.3.8桥架、槽盒进入盘、箱、柜时,应在盘、箱、柜的底部开孔,电缆敷设完毕后将孔洞用防火泥封堵;5.2.3.9桥架安装完毕后应在每层桥架做好标记,明确该层桥架内所敷设的电缆型号,标记应清晰可见,以便电缆敷设;5.2.3.10每层桥架直线段间隔15米设置2.5厘米伸缩缝(有铰链段除外),伸缩缝处应用软铜线(截面积16mm2)可靠连接通总地线,长距离桥架每隔30~50m接地一次。
5.2.4电缆保护管制作和安装5.2.4.1根据电缆型号和现场条件,确定保护管所需尺寸及弯头数量;5.2.4.2使用切割机下料,保护管材料一般选用镀锌钢管,下料完毕后要将管口打磨光滑,去除毛刺和尖锐的棱角,管口内壁应用圆挫打磨;5.2.4.3弯制保护管应使用液压弯管机弯制。
弯制前应先将铁丝穿过,以便电缆敷设,弯制后不应有裂缝和显著的凹瘪现象,保护管的弯曲角度不应小于90度,单根管子的弯头不宜超过3个,直角弯不宜超过两个;5.2.4.4单根保护管长度不够时,可用两根保护管对接。
金属管不宜直接对焊,可在接头处套接尺寸稍大的短套管,套管长度不宜小于外径的两倍,两管口应对准且连接要牢固;5.2.4.5沿地坪敷设的保护管应在二次抹面前安装,管径应保证二次抹面将整个保护管覆盖,如有必要,则在地坪上开凿水泥槽,确保保护管被二次抹面覆盖。
5.2.4.6电缆保护管固定应采用管卡固定,以免损害保护层。
保护管子成排安装时,应用管卡将所有保护管固定在同一根花纹角铁上,保证高度一致,弯曲弧度一致,排列整齐,保护管露出地面高度应和接线盒电缆进口的高度一致,最少必须超出地坪50mm。
5.2.4.7保护管的保护层损坏时应涂刷防腐油漆。
5.2.4.8保护管和槽盒、桥架应采用金属软管连接,金属软管和保护管之间用金属隔兰连接,金属软管和桥架、箱、柜之间用穿板隔兰连接,连接应牢固,保证软管有一定弯曲度。
保护管应尽量从底部穿入箱、柜。
六、作业质量标准及检验要求6.1施工中的作业标准和检验要求必须按照《电力建设施工质量验收及评价规程DL/T5210.4-2009》表相关内容进行检查记录。
6.2质量检验评定表。
6.3在施工过程中,应做好原始的施工记录。
工程完毕后,应提前48小时通知监理及时验收,并准备好验收所需的所有资料。
七、创优措施7.1目的为把本工程建设成工艺美观、质量优良、性能稳定、安全可靠、运行经济的一流精品机组,最终使本工程整体质量实现高水平达标投产;机组主要经济、技术指标达到国内一流水平;争创行业优质工程的质量目标,结合本工程热控电缆桥架的特点,特制定本措施。
7.2具体措施1.根据图纸资料确定立柱位置,立柱的安装位置要保证电缆桥架避开人孔、设备起吊孔、防爆门等区域,保证普通型电缆与热管道保温层外表面平行敷设时,其间距宜大于500mm,交叉敷设时宜大于200mm,保证桥架走向与其他专业管道、钢梁、吊架没有冲突;2.立柱必须固定在同一水平线上,宽度为800mm及以上的电缆桥架采用工字钢型立柱,立柱材料采用[8钢,立柱之间的距离为1500mm,如有特殊情况,立柱间距不得大于1800mm;桥架宽度为400mm及以下电缆桥架均采用单侧悬臂[8槽钢立柱;3.安装时先固定好两端及转弯处立柱,保证其直线度和垂直度,以此两点拉两条琴线,中途的立柱以此琴线为基准,逐一进行安装;4.立柱安装后需除去焊接药皮、铁锈,然后涂刷一层红丹漆,待红丹漆干后再涂刷一层银粉漆,油漆应涂刷均匀并将横担全部覆盖;5.桥架的安装由下至上,逐层安装,上层为动力电缆,依次向下为控制电缆,计算机电缆和通讯电缆;6.各桥架对口连接时,应无错边,必须有内、外连接片,用活动套筒扳手,方颈头螺栓固定,螺栓应由内向外穿,螺母位于桥架外侧;7.不同高(宽)桥架连接,应用调高(宽)片,尽量平缓过度。
