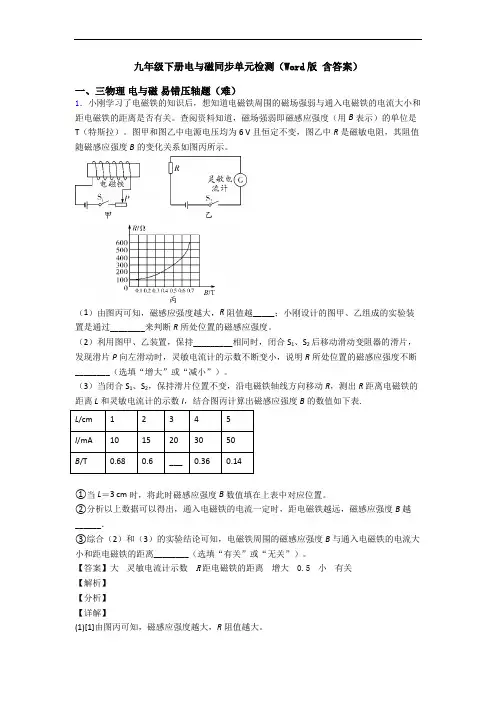

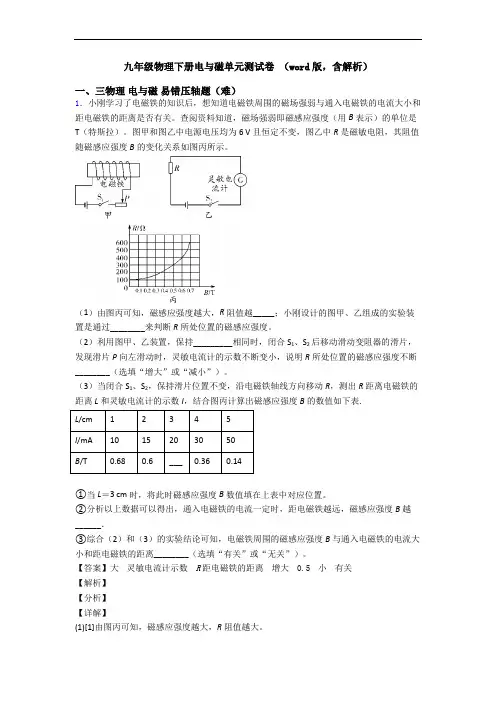

物理九年级下册电与磁单元测试卷（word版，含解析）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

[4]灵敏电流计的示数不断变小，说明图乙电路中的电流不断减小，磁敏电阻的阻值不断增大，R 所处位置的磁感应强度不断增大。

(3) ①[5]由表可知当电流为15mA 时，磁感应强度B 为0.6T ，由图丙可知当磁感应强度B 为0.6T 时，磁敏电阻的阻值为400Ω，由欧姆定律可知，此时，磁敏电阻两端的电压为31510A 4006V U IR -==⨯⨯Ω=则电源电压为6V 。

当电流为20mA 时，磁敏电阻此时的电阻为-36V =3002010AU R I '==Ω'⨯ 由图丙可知电阻为300Ω时，磁感应强度B 为0.5T 。

②[6]由表中数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B 越小。

③[7]由（2）可知电磁铁周围的磁感应强度B 与通入电磁铁的电流大小有关；由（3）可知电磁铁周围的磁感应强度B 与距电磁铁的距离有关。

综合上述实验结论可知，电磁铁周围的磁感应强度B 与通入电磁铁的电流大小和到电磁铁的距离有关。

2．在探究“影响电磁铁磁性强弱的因素”的实验中，实验室准备的器材有：电源、开关、导线、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。

利用上述器材，制成简易电磁铁甲和乙，并设计了如图所示的电路。

请你回答下列问题：（1）根据图示的情况可知，________（填“甲”或“乙”）的磁性强，依据是___________，说明电流一定时，________________电磁铁的磁性越强。

（2）当滑片P 向左移动时，电磁铁甲、乙吸引大头针的个数________（填“增加”或“减少”）说明__________________电磁铁的磁性越强。

（3）电磁铁甲的上端是电磁铁的______极（填“N”或“S”）。

（4）电磁铁在生活和实际中有着广泛的应用。

以下利用电磁铁的特点工作的是________（填写序号）。

A ．电热水壶B ．模型电动机C ．电磁继电器D ．手摇发电机【答案】 乙 吸引的大头针个数多 线圈匝数越多 增加 电流越大 S C【解析】（1）根据图示的情境可知，甲乙串联在一起，电流相等，乙电磁铁吸引大头针比甲多，所以乙电磁铁磁性强，所以在电流一定时，线圈匝数越多，电磁铁磁性越强；（2）当滑动变阻器滑片向左移动时，线圈匝数不变，电流变大，电磁铁甲、乙吸引大头针的个数都增加，所以在线圈匝数一定时，电流越大，电磁铁磁性越强；（3）根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指所指的方向是通电螺线管的N极，故下端是N极，上端是S极；（4）电热水壶利用的是电流的热效应，不符合题意；模型电动机是根据通电线圈在磁场中受力转动的原理制成的，不符合题意；电磁继电器的主要组成部分是电磁铁，是利用电磁铁通电时有磁性，断电时无磁性的原理工作的，符合题意；手摇发电机是根据电磁感应原理制成的，不符合题意，故选C。
