工程力学重点总结—期末考试、考研必备！！第一章静力学的基本概念和公理受力图一、刚体P2刚体：在力的作用下不会发生形变的物体。
力的三要素：大小、方向、作用点。
平衡：物体相对于惯性参考系处于静止或作匀速直线运动。
二、静力学公理1、力的平行四边形法则：作用在物体上同一点的两个力，可以合成为仍作用于改点的一个合力，合力的大小和方向由这两个力为边构成的平行四边形的对角线矢量确定。
2、二力平衡条件：作用在同一刚体上的两个力使刚体保持平衡的必要和充分条件是：这两个力的大小相等、方向相反，并且作用在同一直线上。
3、加减平衡力系原理：作用于刚体的任何一个力系中，加上或减去任意一个平衡力系，并不改变原来力系对刚体的作用。
（1）力的可传性原理：作用在刚体上某点的力可沿其作用线移动到该刚体内的任意一点，而不改变该力对刚体的作用。
（2）三力平衡汇交定理：作用于刚体上三个相互平衡的力，若其中两个力的作用线汇于一点，则此三个力必在同一平面内，且第三个力的作用线通过汇交点。
4、作用与反作用定律：两个物体间相互作用的力，即作用力和反作用力，总是大小相等，方向相反，作用线重合，并分别作用在两个物体上。
5、刚化原理：变形体在某一力系作用下处于平衡状态时，如假想将其刚化为刚体，则其平衡状态保持不变。
三、约束和约束反力1、柔索约束：柔索只能承受拉力，只能阻碍物体沿着柔索伸长的方向运动，故约束反力通过柔索与物体的连接点，方位沿柔索本身，指向背离物体。
2、光滑面约束：约束反力通过接触点，沿接触面在接触点的公法线，并指向物体，即约束反力为压力。
3、光滑圆柱铰链约束：①圆柱、②固定铰链、③向心轴承：通过圆孔中心或轴心，方向不定的力，可正交分解为两个方向、大小不定的力；④辊轴支座：垂直于支撑面，通过圆孔中心，方向不定。
4、链杆约束（二力杆）：工程中将仅在两端通过光滑铰链与其他物体连接，中间又不受力作用的直杆或曲杆称为连杆或二力杆，当连杆仅受两铰链的约束力作用而处于平衡时，这两个约束反力必定大小相等、方向相反、沿着两端铰链中心的连线作用，具体指向待定。
第三章-力矩和平面力偶系-第四章-平面任意力系
例3－1 试计算力对A点之矩。
解 本题有两种解法。 方法一： 按力矩的定义计算 由图中几何关系有：
d=ADsinα =(AB-DB)sinα =(AB- BCctgα)sinα =(a- bctgα)sinα =asinα-bcosα
所以
mA(F)=F•d =F(asinα-bcosα)
方法二：
解：
图（a）：
MA = - 8×2 = -16 kN ·m
MB = 8×2 = 16 kN ·m
图（b）： MA = - 4×2×1 = -8 kN · m
MB = 4×2×1 = 8 kN ·m
第二节 力偶
▪ 一、力偶 力偶矩
▪
在日常生活和工程实际中经常见到物体受动两个大小相等、方向相反，
但不在同一直线上的两个平行力作用的情况。例如
2．力偶矩：
▪ 作为力偶对物体转动效应的量度，称为力偶矩，
用m或m( F ,F′)表示。在平面问题中，将力偶中
的一个力的大小和力偶臂的乘积冠以正负号，如图：
即m(F)＝F•d=±2ΔABC
通常规定：力偶使物体逆时针方 向转动时，力偶矩为正，反之为 负。
在国际单位制中，力矩的单位 是牛顿•米（N•m）或千牛顿•米 （kN•m）。
▪
在同一平面内的两个力偶，只要两力偶的
力偶矩的代数值相等，则这两个力偶相等。这
就是平面力偶的等效条件。
▪ 根据力偶的等效性，可得出下面两个推论：
▪ 推论1 力偶可在其作用面内任意移动和转动， 而不会改变它对物体的效应。
▪ 推论2 只要保持力偶矩不变，可同时改变力 偶中力的大小和力偶臂的长度，而不会改变它 对物体的作用效应。
主矩： Mo=m1+m2+···+mn
大学_理论力学第2版(唐国兴王永廉主编)课后答案_1
理论力学第2版(唐国兴王永廉主编)课后答案理论力学第2版内容简介第2版前言第1版前言第一章静力学基础知识要点解题方法难题解析习题解答第二章平面汇交力系知识要点解题方法难题解析习题解答第三章力矩、力偶与平面力偶系知识要点解题方法习题解答第四章平面任意力系知识要点解题方法难题解析习题解答第五章空间力系知识要点解题方法习题解答第六章静力学专题知识要点解题方法习题解答第七章点的运动学知识要点解题方法难题解析习题解答第八章刚体的基本运动知识要点解题方法习题解答第九章点的合成运动知识要点解题方法难题解析习题解答第十章刚体的平面运动知识要点解题方法难题解析习题解答第十一章质点动力学基本方程知识要点解题方法难题解析第十二章动量定理知识要点解题方法难题解析习题解答第十三章动量矩定理知识要点解题方法难题解析习题解答第十四章动能定理知识要点解题方法难题解析习题解答第十五章动静法知识要点解题方法习题解答参考文献理论力学第2版目录机械工业出版社本书是与唐国兴、王永廉主编的《理论力学》(第2版)配套的教学与学习指导书。
本书按主教材的章节顺序编写，每章分为知识要点、解题方法、难题解析与习题解答四个部分。
其中，“知识要点”部分提纲挈领地对该章的基本概念、基本理论和基本公式进行归纳总结，以方便读者复习、记忆和查询;“解题方法”部分深入细致地介绍解题思路、解题方法和解题技巧，以提高读者分析问题和解决问题的能力;“难题解析”部分精选若干在主教材的例题与习题中没有涉及的典型难题进行深入分析，以拓展读者视野，满足读者深入学习的需要;“习题解答”部分对主教材中该章的全部习题均给出求解思路和答案，但不提供详细解题过程，以期在帮助读者自主学习和练习的同时为他们留出适量的思考空间。
本书继承了主教材的风格特点，结构严谨、层次分明、语言精练、通俗易懂。
本书虽与主教材配套，但其结构体系完整，亦可单独使用。
本书可作为应用型本科院校与民办二级学院工科各专业学生的.学习和应试指导书，同样适合高职高专、自学自考和成人教育的学生使用，对考研者、教师和工程技术人员也是一本很好的参考书。
工程力学第三章力矩与平面力偶系
位置无关，因此力偶对刚体的效
应用力偶 矩度量。
F
A B
d
F'
x
O
mO ( F ) mO ( F ') F ( x d ) F 'x F d
4.力偶的表示方法
用力和力偶臂表示，或用带箭头的弧线表示，箭头表示 力偶的转向，M表示力偶的大小。
第三章力矩与平面力偶系
湖南工业大学土木工程学院
y
Fx
x
则
r cos x, r sin y
mo ( F ) xFy yFx
湖南工业大学土木工程学院
( )
a
第三章力矩与平面力偶系
§3-1力矩的概念和计算
mo (F ) xFy yFx
若作用在
( )
a
y
Fy
F
F2 、 A 点上的是一个汇交力系（ F1 、 则可将每个力对 o 点之矩相加，有 Fn ）， o
r
d
，
x
A
y
Fx
m (F ) x F
o
y
y Fx
(b)
x
由式（ a ），该汇交力系的合力 R 它对矩心的矩
F
m0 (R) xRy yRx x Fy y Fx ( c )
比较（ b ）、（ c ）两式有
mo (R) M o (F )
第三章力矩与平面力偶系 湖南工业大学土木工程学院
l
A
o
第三章力矩与平面力偶系 湖南工业大学土木工程学院
d
F
力矩计算
简支刚架如图所示，荷载F=15kN，α=45 ,尺寸如图。试分别计 算F对A、B两点之矩。
静力学 空间力系ppt课件
解：
Fz 5 F
35
Fy 3 F 35
Fx 1 F 35
M z(F ) M z(F x ) M z(F y ) M z(F z)
Fx(105 0)0Fy150
10.41(Nm)
1
20
2. 空间力偶 一、力偶矩用矢量表示：
由于空间力偶除大小、转向外，还必须确定力偶的作用面的方位，所以空间力偶矩必须用 矢量表示。
显然空间力偶系的平衡条件是：
MMi 0
∵ M Mx2My2Mz2
Mx 0 ∴ My 0
Mz 0
1
27
[例3]求合力偶 z
b
h
F2
y
F1
F1
x
F2
z
M1 M2 y
x
z M y
x
M 1 F1 b M 2 F2 h1
M M12 M22
28
§6-4 空间任意力系的平衡方程
一、空间任意力系向一点的简化 把研究平面一般力系的简化方法拿来研究空间一般力系的简化问题，但须把平面坐标系
1
3
§6–1 工程中的空间力系问题
a
a
A
P 2P
1
a 2P
B P
4
§6-2 力在空间坐标轴上的投影 ★一次投影法（直接投影法）
由图可知：
X F cos , Y F cos , Z F cos
z Z
F
Y
X
o
y
x
1
5
★ 二次投影法（间接投影法）
当力与各轴正向夹角不易
z
确定时，可先将 F 投影到xy
z a
解：
a
F
y
a
理论力学第三章力矩与平面力偶理论（H）

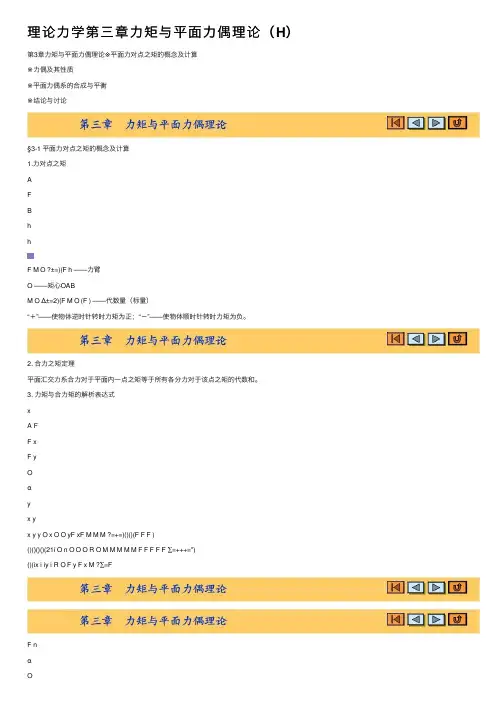

理论⼒学第三章⼒矩与平⾯⼒偶理论（H）第3章⼒矩与平⾯⼒偶理论※平⾯⼒对点之矩的概念及计算※⼒偶及其性质※平⾯⼒偶系的合成与平衡※结论与讨论§3-1 平⾯⼒对点之矩的概念及计算1.⼒对点之矩AFBhhF M O ?±=)(F h ——⼒臂O ——矩⼼OABM O Δ±=2)(F M O (F ) ——代数量（标量）“＋”——使物体逆时针转时⼒矩为正；“－”——使物体顺时针转时⼒矩为负。
