第一节 园林给水工程
一、概述
公园中用水分为生活用水、养护用水、造景用水、 消防用水。
二、园林给水的特点
（1）园林中用水点较分散 （2）由于用水点分布于起伏的地形上，高程变化大。 （3）水质可据用途不同分别处理 （4）用水高峰时间可以错开 （5）饮用水的水质要求较高，以水质好的山泉最佳。
（2）节点流量和管段计算流量
Q=Qt+½QL 式中 Q——管段计算流量（L/S)；
(2-4)
Qt——管段转输流量（L/S）； QL——管段沿线流量（L/S）；
精选ppt
9
4、经济流速
流量是指单位时间内水流流过某管道的量。称为管道流量。其单 位用l/s或m3/h表示，其计算公式如下：
Q = w×v
水头损失包含沿程水头损失和局部水头损失。
沿程水头损失
hy=a·l·Q2 (mH2O)
式中 hy——沿程水头损失（mHO)
a——阻力系数（s2/m6)
l——管段长度（m)
Q——流量(m3/s)
精选ppt
11
阻力系数由试验求得，它与管道材料、管壁粗糙程度、管径、 管内流动物质以及温度等因素有关。公式复杂，设计计算时，每一 米或每一千米管道的阻力，由铸铁管水力计算表上查到。在求得某 点计算流量后，便可据此查以确定该管道的管径，在确定管径时， 还可查到与该管径和流量相对应的流速和每单位长度的管道阻力值。
最新2园林给排水工程ppt_图文
qg=（1.15~1.25) ∑Qh1000/3600
11.02.2021
21
❖2、管段流量的确定：
（1）沿线流量：
❖线比流量：qs=(Q- ∑q)/ ∑L ❖管段沿线流量：ql=qsl
（2）节点流量： ❖折算流量:q=qt+1/2ql
11.02.2021
22
❖ （3）管段计算流量：管网各管段的沿 线流量简化成节点流量后，每一管段即 可拟定水流方向和计算流量QJ。
11.02.2021
13
⑤干管宜随地形敷设，避开复杂地形 和难于施工地段，减少土方工程量；
⑥消火栓应与干管连接，布置应考虑 主要建筑。
11.02.2021
14
❖2、给水管网布置形式：
（1）树枝状管网：从引水点至用水 点管线布置成树枝状，管径随用水点 的减少逐步变小；
❖适合用水点分散的情况，利于分期发展 公园；
11.02.2021
23
❖ 3、管径确定：
d= √4Q/兀 v
❖ 管内流速技术和经济方面确定； 防止流速过大，流速不大于2.5~3m/s;浑 水管流速不小于0.5m/s ； 根据当地的管网造价和输水电价选用合理 的流速；
11.02.2021
24
经济流速：在一定计算年限内管网造 价和经营管理费用总和最小时的流速， 用Ve表示。
其他：泵站、泵房、水塔、水池等。
11.02.2021
27
局部水头损失：水流因边界的改变而 引起断面速分布发生急骤的变化产生 的局部阻力而引起的水头损失，用hj 表示；
❖多采用经验值计算。
11.02.2021
28
❖5、管网水力计算：
（1）管网设计和计算步骤：
❖图纸、资料的收集； ❖布置管网；
11.02.2021
21
❖2、管段流量的确定：
（1）沿线流量：
❖线比流量：qs=(Q- ∑q)/ ∑L ❖管段沿线流量：ql=qsl
（2）节点流量： ❖折算流量:q=qt+1/2ql
11.02.2021
22
❖ （3）管段计算流量：管网各管段的沿 线流量简化成节点流量后，每一管段即 可拟定水流方向和计算流量QJ。
11.02.2021
13
⑤干管宜随地形敷设，避开复杂地形 和难于施工地段，减少土方工程量；
⑥消火栓应与干管连接，布置应考虑 主要建筑。
11.02.2021
14
❖2、给水管网布置形式：
（1）树枝状管网：从引水点至用水 点管线布置成树枝状，管径随用水点 的减少逐步变小；
❖适合用水点分散的情况，利于分期发展 公园；
11.02.2021
23
❖ 3、管径确定：
d= √4Q/兀 v
❖ 管内流速技术和经济方面确定； 防止流速过大，流速不大于2.5~3m/s;浑 水管流速不小于0.5m/s ； 根据当地的管网造价和输水电价选用合理 的流速；
11.02.2021
24
经济流速：在一定计算年限内管网造 价和经营管理费用总和最小时的流速， 用Ve表示。
其他：泵站、泵房、水塔、水池等。
11.02.2021
27
局部水头损失：水流因边界的改变而 引起断面速分布发生急骤的变化产生 的局部阻力而引起的水头损失，用hj 表示；
❖多采用经验值计算。
11.02.2021
28
❖5、管网水力计算：
（1）管网设计和计算步骤：
❖图纸、资料的收集； ❖布置管网；
《园林水景设计》PPT课件

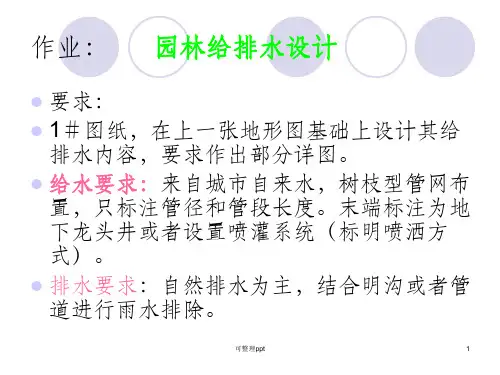

作业： 园林给排水设计
要求：
1＃图纸，在上一张地形图基础上设计其给 排水内容，要求作出部分详图。
给水要求：来自城市自来水，树枝型管网布 置，只标注管径和管段长度。末端标注为地 下龙头井或者设置喷灌系统（标明喷洒方 式）。
排水要求：自然排水为主，结合明沟或者管 道进行雨水排除。
可整理ppt
1
园林水景设计
可整理ppt
28
6、水面的光影效果
水面波光粼粼，利用池塘水面的倒影作借 景，能丰富景物的层次，扩大视觉空间， 能增强空间的韵味，从而产生一种朦胧虚 幻的美感，是水面造景的又一手法。
吏书记载，汉武帝曾凿影蛾池以赏月色。 在池旁建望鹄台，观月影映于池中，并令 宫中人乘舟以弄月影。
可整理ppt
29
网师园月到风来亭中可以充分享受那“月到天心， 风来水面”的情趣。静观凭栏细赏“涓涓流水细 浸阶，凿个池儿招个月儿来，画栋频摇动，荷蕖 尽倒开”、“最宜人处水晶宫，桂楫兰桡处处通， 直把江湖与沧海，并教缩入一壶中”的风采。
辉和动感，确有“半亩方塘一鉴开，天光云影共徘徊”
的意境；
• 冰的景，即使是结冰的水面，一池平静不动的水， 可能看起来颜色深沉。而结冰后，表面却是明亮耀眼。
流动的水，在结冰后常常产生独特的纹路和图案。
可整理ppt
8
三、静水
• 静水水面的形，是由水际线的变化表现出
来的。
可整理ppt
9
Hale Waihona Puke 1．水庭➢水庭是以水池为中心，并以水充满 整个庭院，具有温柔、活泼、开朗、 宁静的性格，形成一种向心的、内 聚的空间特性。
可整理ppt
13
可整理ppt
14
可整理ppt
15
要求：
1＃图纸，在上一张地形图基础上设计其给 排水内容，要求作出部分详图。
给水要求：来自城市自来水，树枝型管网布 置，只标注管径和管段长度。末端标注为地 下龙头井或者设置喷灌系统（标明喷洒方 式）。
排水要求：自然排水为主，结合明沟或者管 道进行雨水排除。
可整理ppt
1
园林水景设计
可整理ppt
28
6、水面的光影效果
水面波光粼粼，利用池塘水面的倒影作借 景，能丰富景物的层次，扩大视觉空间， 能增强空间的韵味，从而产生一种朦胧虚 幻的美感，是水面造景的又一手法。
吏书记载，汉武帝曾凿影蛾池以赏月色。 在池旁建望鹄台，观月影映于池中，并令 宫中人乘舟以弄月影。
可整理ppt
29
网师园月到风来亭中可以充分享受那“月到天心， 风来水面”的情趣。静观凭栏细赏“涓涓流水细 浸阶，凿个池儿招个月儿来，画栋频摇动，荷蕖 尽倒开”、“最宜人处水晶宫，桂楫兰桡处处通， 直把江湖与沧海，并教缩入一壶中”的风采。
辉和动感，确有“半亩方塘一鉴开，天光云影共徘徊”
的意境；
• 冰的景，即使是结冰的水面，一池平静不动的水， 可能看起来颜色深沉。而结冰后，表面却是明亮耀眼。
流动的水，在结冰后常常产生独特的纹路和图案。
可整理ppt
8
三、静水
• 静水水面的形，是由水际线的变化表现出
来的。
可整理ppt
9
Hale Waihona Puke 1．水庭➢水庭是以水池为中心，并以水充满 整个庭院，具有温柔、活泼、开朗、 宁静的性格，形成一种向心的、内 聚的空间特性。
可整理ppt
13
可整理ppt
14
可整理ppt
15
园林给排水工程PPT课件
第二章 园林给排水工程
本章主要讲述园林中给水、排水工程设计基本原理、 工程计算的简单方法，给排水设施的具体选用和设计及 相关内容。
第一节 园林给水工程 第二节 园林喷灌技术 第三节 园林排水工程
1
一、概述
第一节 给水工程
（一）园林给水的分类及要求
1．生活用水 生活用水是指人们日常生活用水，在园林中指饮用、烹饪、洗涤、清洗卫
2
（二）园林给水特点
1．园林中用水点分散。 2．用水点高程变化大。 3．水质可以分别处理。 4．错开用水高峰时间。
3
（三）给水水源的选择
1．给水水源的分类与特点 1）地表水
地表水指江、河、湖、水库等地表水源 。 2）地下水
地下水指埋藏在地下孔隙、裂隙、溶洞等含水层 介质中的储存运移的水体，地面水按埋藏条件可分为：包气 带水、潜水、承压水（图2-1-1）。
3．管网布置必须保证供水安全可靠，干管一般按主要道路布置，宜布置成环 状，但应尽量避免布置在园路和铺装场地下敷设。
4．力求以最短距离敷设管线，以降低管网造价和供水能量费用。 5．在保证管线安全不受破坏的情况下，干管宜随地形敷设，避开复杂地形和 难于施工的地段，减少土方工程量。在地形高差较大时，可考虑分压供水或局 部加压，不仅能节约能量，还可以避免地形较低处的管网承受较高压力。
3）输配水工程：将足够的水量输送和分配到各用水地点，并保证水压和 水质，为此需敷设输水管道、配水管道和建造泵站以及水塔、水池等调节构 筑物。水塔、高位水池常设于地势较高地点，借以调节用水量并保证管网中 的水压。
给水工程系统根据水源不同其组成有些差异，如图2-1-2（a）(b)所示。
8
9
2．给水系统的布置形式
1）统一给水系统 各类用水均按生活饮用水水质标准，用统一的给水管网供给用户的 给水系统，称为统一给水系统。 2）分质给水系统 取水构筑物从水源地取水，经过不同的净化过程，用不同的管道分 别将不同水质的水供给各用户，这种系统称分质给水系统。 3）分区给水系统 将整个给水系统分为几个系统，分别建立自己的泵站、管网、水塔， 有时系统之间保持适当联系，可保证供水安全和调度的灵活性。 另外还有分压给水系统，循环给水系统等。
本章主要讲述园林中给水、排水工程设计基本原理、 工程计算的简单方法，给排水设施的具体选用和设计及 相关内容。
第一节 园林给水工程 第二节 园林喷灌技术 第三节 园林排水工程
1
一、概述
第一节 给水工程
（一）园林给水的分类及要求
1．生活用水 生活用水是指人们日常生活用水，在园林中指饮用、烹饪、洗涤、清洗卫
2
（二）园林给水特点
1．园林中用水点分散。 2．用水点高程变化大。 3．水质可以分别处理。 4．错开用水高峰时间。
3
（三）给水水源的选择
1．给水水源的分类与特点 1）地表水
地表水指江、河、湖、水库等地表水源 。 2）地下水
地下水指埋藏在地下孔隙、裂隙、溶洞等含水层 介质中的储存运移的水体，地面水按埋藏条件可分为：包气 带水、潜水、承压水（图2-1-1）。
3．管网布置必须保证供水安全可靠，干管一般按主要道路布置，宜布置成环 状，但应尽量避免布置在园路和铺装场地下敷设。
4．力求以最短距离敷设管线，以降低管网造价和供水能量费用。 5．在保证管线安全不受破坏的情况下，干管宜随地形敷设，避开复杂地形和 难于施工的地段，减少土方工程量。在地形高差较大时，可考虑分压供水或局 部加压，不仅能节约能量，还可以避免地形较低处的管网承受较高压力。
3）输配水工程：将足够的水量输送和分配到各用水地点，并保证水压和 水质，为此需敷设输水管道、配水管道和建造泵站以及水塔、水池等调节构 筑物。水塔、高位水池常设于地势较高地点，借以调节用水量并保证管网中 的水压。
给水工程系统根据水源不同其组成有些差异，如图2-1-2（a）(b)所示。
8
9
2．给水系统的布置形式
1）统一给水系统 各类用水均按生活饮用水水质标准，用统一的给水管网供给用户的 给水系统，称为统一给水系统。 2）分质给水系统 取水构筑物从水源地取水，经过不同的净化过程，用不同的管道分 别将不同水质的水供给各用户，这种系统称分质给水系统。 3）分区给水系统 将整个给水系统分为几个系统，分别建立自己的泵站、管网、水塔， 有时系统之间保持适当联系，可保证供水安全和调度的灵活性。 另外还有分压给水系统，循环给水系统等。
《园林给排水工程》课件
3
污水处理设备
选择合适的污水处理设备，确保其处理效果稳定 可靠，同时注意设备的维护和保养。
05
案例分析
某公园给排水系统设计
要点一
总结词
科学合理、经济可行、安全可靠
要点二
详细描述
该案例介绍了某公园的给排水系统设计，包括给水系统的 设计、排水系统的设计、水处理工艺的选择等内容。设计 过程中充分考虑了当地的气候、地形、水文等自然条件， 以及公园的功能需求和游客的舒适度。采用了高效、环保 的水处理技术和设备，确保了水质的安全和稳定。同时， 也注重了工程造价的控制，使整个设计既科学合理又经济 可行。
，提高植物观赏价值。
未来发展方向与挑战
技术创新与应用
随着科技的不断发展，未来给排水工程将更加注重技术创新和智 能化应用，提高工程效率和可持续性。
应对气候变化挑战
气候变化对给排水工程提出了新的挑战，需要加强应对措施，提 高工程的适应性和抗风险能力。
资源与环境协调发展
在发展给排水工程的同时，需要注重资源节约和环境保护，实现 工程与自然环境的和谐发展。
课程目的
掌握园林给排水工程 的基本概念、原理和 方法。
提高解决实际问题的 能力，为从事园林给 排水工程建设和管理 打下基础。
了解园林给排水工程 的设计、施工和管理 方面的知识。
02
园林给水工程
给水系统概述
给水系统的作用
为园林提供必要的水量和水质，满足植物生长 和景观需求。
给水系统的组成
包括取水设施、输水管网、水处理设施等部分 。
提高给排水工程的可持续性
强化节能减排
推广节能技术和设备，降低给排水工程的能耗和排放，提高工程的 绿色环保水平。
优化水资源利用
园林给水培训讲义
输水管渠
输水管渠的作用
输水管渠用于将水源输送到园林各用水点，是园林给水的重要设施之一。
输水管渠的材质
输水管渠的材质一般为钢管、铸铁管、塑料管等，选择合适的材质可以保证输 水的质量和稳定性。
配水管网
配水管网的作用
配水管网是将水源通过管道输送到园林各用水点的网络，是园林给水的关键设施 之一。
配水管网的布局
园林给水培训讲义
contents
目录
• 园林给水系统概述 • 园林给水设施与设备 • 园林给水处理技术 • 园林给水系统设计 • 园林给水系统施工与管理 • 园林给水系统案例分析
01 园林给水系统概述
园林给水系统的组成
01
02
03
04
取水设施
负责从水源取水，包括水泵、 取水管等。
输水管线
将取水设施中的水输送到用水 地点，包括输水管、阀门等。
运行记录与监测
建立完善的运行记录和监测制度，及 时发现和处理问题，确保给水系统安 全可靠。
给水系统维护与保养
日常维护
定期对给水系统进行巡检，清理管道淤积物， 保持设备清洁。
防腐与防锈
对金属管道和设备进行防腐和防锈处理，延 长使用寿命。
防冻保暖
根据气候条件，采取相应的防冻保暖措施， 防止管道冻裂和设备损坏。
设计原则与依据
原则
安全可靠、经济合理、技术先进。
依据
国家及地方相关给水设计规范、园林景观设计要求、地形地貌条件、气候水文条件等。
设计内容与程序
内容
水源选择与取水构筑物设计、泵站及 水处理构筑物设计、输水管网设计、 配水管网设计。
程序
需求分析、方案设计、初步设计、施 工图设计。
