通风空调工程常用材料与设备
通风与空调系统的管材、管件和部件
8 通风与空调系统管材、管件和部件
8.1常用风管材料、规格及连接方式
联合角咬口用于矩形风管、弯管、三通管和四通管 转角缝的咬接。 按扣式咬口适用于矩形风管和配件的转角闭合缝加 工时，一侧板边加工成有凸扣的插口，另一侧板边加工 成折边带有倒钩状的承口。在安装时，将插口插入承口 即可组合成型。这是目前较理想的咬口形式。其优点是 结构简单，便于运输和组装，便于机械化加工，能提高 生产效率，可降低加工噪声；缺点是漏风量较大，用于 严密性要求较高的风管时需补加密封措施。
8 通风与空调系统管材、管件和部件
8.1常用风管材料、规格及连接方式
(2) 镀锌薄钢板
镀锌薄钢板是用普通薄钢板表面镀锌制成，俗称 “白铁皮”。常用的厚度为0.5～1.5mm, 其规格尺寸与 普通薄钢板相同。在引进工程中常用镀锌钢板卷材，对 风管的制作甚为方便。由于表面锌层起防腐作用，故一 般不刷油防腐，因而常用作输送不受酸雾作用的潮湿环 境中的通风系统及空调系统的风管和配件。要求所有品 级镀锌钢板表面光滑洁净，表层有热镀锌层特有的结晶 花纹，镀锌层厚度不小于0.02mm。
8 通风与空调系统管材、管件和部件
8.1常用风管材料、规格及连接方式
8.1.3 常用风管的连接方式
按金属板材连接的目的，金属板材的连接可分为拼 接、闭合接和延长接三种。拼接是指两张钢板板边连接， 以增大其面积；闭合接是指将板材卷成风管或配件时对 口缝的连接;延长接是指两段风管之间的连接。 按金属板材连接的方法，分咬接、铆接和焊接三种, 其中咬接使用最广。咬接或焊接使用的界限见表8-4。
8 通风与空调系统管材、管件和部件
8.1常用风管材料、规格及连接方式
3辅助材料
通风空调常用的辅助性材料有垫料、紧固件及其他 材料等。
第6章通风空调工程(第七版)详解
40
2、工程量清单 3、工程量清单计价表
41
4、综合单价分析表
注：普通钢板价格5元/kg,2mm普通钢板理论重量为 15.7kg/m2，因此价格为78.5元/m2。
42
6.2.3 管道部件安装工程量
按用途
一般通风管道 净化通风管道
圆形通风管道 按形状
矩形通风管道
分段型通风管道 按型式
渐缩型通风管道
7
6.1.4 通风工程常用设备材料 5）风管管道附件
弯头、三通、四通、异径管、天圆地方、法兰盘、导流叶片……
6）风管管道部件
各类调节阀、风帽、罩类、测定孔、吊托架等
8
6.1.5 通风系统施工图 1）常用图形符号
39
2、定额计价： 该风管是圆形渐缩风管，按定额规定，套用清单综合单价
G.2.1.2规定相应子目，其人工费乘以系数2.5进行换算。
定额综合单价 (CG0094)：1186.02；其中人工费608.27元
定额综合单价 (CG0094调)=1186.02+608.27×（2.5-1） =2098.43（元）
⑤ 塑料板—— 需小心加工，热加工 ⑥ 玻璃纤维板—— 一般专业加工制造；
⑦ 复合板—— 如：酚醛、玻镁、玻纤等；
⑧ 柔性软管—— 如：塑料，橡胶，金属，…… ⑨ 砖、砼—— “风道”
6
6.1.4 通风工程常用设备材料
2）常见风管加工方式
咬口、铆接、焊接等。
4）风管类型
3）常见风管连接方式
法兰连接 其他连接方式——抱箍、焊接
×35=140m2
风管检查孔：2个
通风空调工程施工技术标准
1 术语1.0.1风管采用金属、非金属薄板或其他材料制作而成。
用于空气流通的管道。
1.0.2风道混凝土、砖等建筑材料砌筑而成，用于空气流通的通道。
1.0.3通风工程送风、排风、除尘、气力输送以及防、排烟系统工程的统称。
1.0.4空调工程空气调节、空气净化与洁净室空调系统的总称。
1.0.5风管配件风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。
1.0.6风管部件通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等。
1.0.7咬口金属薄板边缘弯曲成一定形状，用于相互固定连接的构造。
1.0.8漏风量风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泄出或渗入的空气体积量。
1.0.9系统风管允许漏风量按风管系统类别所规定平均单位面积、单位时间内的最大允许漏风量。
1.0.10漏风率空调设备、除尘器等，在工作压力下空气渗入或泄漏量与其额定风量的比值。
1.0.11净化空调系统用于洁净空间的空气调节、空气净化系统。
1.0.12漏光检测用强光源对风管咬口、接缝、法兰及其他连接处进行投光检查，确定孔洞、隙缝等渗漏部位及数量的方法。
1.0.13整体式制冷设备制冷机、冷凝器、蒸发器及系统辅助部件组装在同一机座上，而构成整体形式的制冷设备。
1.0.14组装式制冷设备制冷机、冷凝器、蒸发器及辅助设备采用部分集中、部分分开安装形式的制冷设备。
1.0.15风管系统的工作压力指系统风管总风管处设计的最大的工作压力。
1.0.16空气洁净度等级洁净空间单位体积空气中，以大于或等于被考虑粒径的粒子最大浓度限值进行划分的等级标准。
1.0.17角件用于金属薄钢板法兰风管四角连接的直角型专用构件。
1.0.18风机过滤单元由风机箱和高效过滤器等组成的用于洁净空间的单元式送风机组。
1.0.19空态洁净室的设施已经建成，所有动力接通并运行，但无生产设备、材料以及人员在场。
1.0.20静态洁净室的设施已建成，生产设备已经安装，并按业主及供应商同意的方式运行，但无生产人员。
通风与空调系统材料知识
1常用风管材料、规格及连接方式
2 非金属材料 (1) 硬聚氯乙烯塑料板 硬聚氯乙烯塑料(硬PVC)是由聚氯乙烯树脂加入稳定 剂、增塑剂、填料、着色剂及润滑剂等压制(或压铸)而 成。它具有表面平整光滑，耐酸碱腐蚀性强(对强氧化 剂如浓硝酸、发烟硫酸和芳香族碳氢化合物以及氯化 碳氢化合物是不稳定的)，物理机械性能良好，易于二 次加工成型等特点。 硬聚氯乙烯板表面应平整，无伤痕，不得含有气泡， 厚薄均匀，无离层现象。
通风与空调系统材料知识
内容
1 常用风管材料、规格及连接方式
2
常用通风与空调系统部件的种类及用途
1常用风管材料、规格及连接方式
通风与空调工程的风管和部、配件所用材料， 一般可分为金属材料和非金属材料两种。 金属材料主要有普通酸洗薄钢板(俗称黑铁 皮)、镀锌薄钢板和型钢等黑色金属材料。 当有特殊要求(如防腐、防火等要求)时，可 用铝板、不锈钢板等材料。 非金属材料有硬聚氯乙烯板(硬塑板)、玻璃 钢等。
图8-13 帆布连接管
2 常用通风与空调系统部件的种类 及用途
2.2 通风与空调系统部件的种类及用途
对于自然通风，其设备装置较简单，只需用进、排风窗以 及附属的开关装置即可。其他各种通风方式，包括机械通风 系统和管道式自然通风系统，则由较多的构件和设备组成。 机械排风系统一般由有害污染物收集和净化设备、排风道、 风机、排风口及风帽等组成；而机械送风系统一般由进风窗、 风道、空气处理设备、风机和送风口等组成。
1常用风管材料、规格及连接方式
4
其他材料 通风空调工程中还常用到一些辅助性消耗材料，如氧 气、乙炔、煤气、焊条、锯条、水泥、木块等。
1常用风管材料、规格及连接方式
1.2 常用风管的规格
1976年，中国建筑科学研究院标准所主持制定了《全国通用 通风管道计算表》，1978年又制订出《全国通风管道配件图 表》，这两个表是新中国成立后制定的第一个通风管道的统 一配套标准。 目前，通风管道和配件的统一规格标准有圆形风管统一规 格(见表8－2)、矩形风管统一规格(见表8-3)、圆形风管法兰统 一规格、矩形风管法兰统一规格等。
通风常用材料及风管(精)
常用材料: 1.板材 （1）薄钢板及镀锌薄钢板 （2）不锈钢板 （3）铝板 （4） PVC板 2.玻璃钢 有机玻璃钢和无机玻璃钢 3.垫料 有橡胶板，闭孔海棉橡胶板等 材料厚度及性能应满足设计及规范要求
通风常用材料及风管
风管 1.风管的分类 金属风管：钢板(薄钢板及镀锌薄钢板)风管, 不锈钢板风管,铝板风管,塑料复合钢板风 管等。 非金属风管: PVC板风管,玻璃钢风管等。 风道：砖、砼风道等。 2.风管及配件厚度 （1）金属风管及配件厚度
通风常用材料及风管
钢板、不锈钢板、铝板风管及配件厚度参见 《通风与 空调工程施工质量验收规范》 GB50243-2002 （2）非金属风管及配件厚度 PVC板风管及配件厚度、 玻璃钢风管及配 件厚度、 无机玻璃钢风管及配件厚度见 《通风与 空调工程施工质量验收规范》 GB50243-2002。P12-13。
通风常用材料及风管
风Hale Waihona Puke 管通风常用材料及风管卷制成品风管
通风常用材料及风管

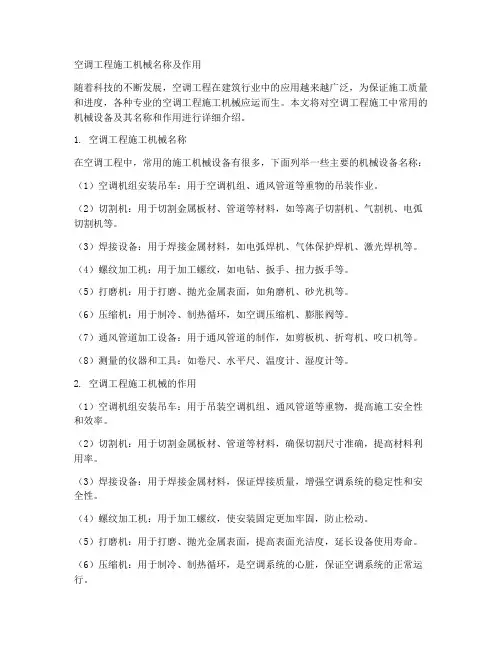

空调工程施工机械名称
空调工程施工机械名称及作用随着科技的不断发展，空调工程在建筑行业中的应用越来越广泛，为保证施工质量和进度，各种专业的空调工程施工机械应运而生。
本文将对空调工程施工中常用的机械设备及其名称和作用进行详细介绍。
1. 空调工程施工机械名称在空调工程中，常用的施工机械设备有很多，下面列举一些主要的机械设备名称：（1）空调机组安装吊车：用于空调机组、通风管道等重物的吊装作业。
（2）切割机：用于切割金属板材、管道等材料，如等离子切割机、气割机、电弧切割机等。
（3）焊接设备：用于焊接金属材料，如电弧焊机、气体保护焊机、激光焊机等。
（4）螺纹加工机：用于加工螺纹，如电钻、扳手、扭力扳手等。
（5）打磨机：用于打磨、抛光金属表面，如角磨机、砂光机等。
（6）压缩机：用于制冷、制热循环，如空调压缩机、膨胀阀等。
（7）通风管道加工设备：用于通风管道的制作，如剪板机、折弯机、咬口机等。
（8）测量的仪器和工具：如卷尺、水平尺、温度计、湿度计等。
2. 空调工程施工机械的作用（1）空调机组安装吊车：用于吊装空调机组、通风管道等重物，提高施工安全性和效率。
（2）切割机：用于切割金属板材、管道等材料，确保切割尺寸准确，提高材料利用率。
（3）焊接设备：用于焊接金属材料，保证焊接质量，增强空调系统的稳定性和安全性。
（4）螺纹加工机：用于加工螺纹，使安装固定更加牢固，防止松动。
（5）打磨机：用于打磨、抛光金属表面，提高表面光洁度，延长设备使用寿命。
（6）压缩机：用于制冷、制热循环，是空调系统的心脏，保证空调系统的正常运行。
（7）通风管道加工设备：用于通风管道的制作，提高通风管道质量，保证通风效果。
（8）测量的仪器和工具：用于测量和检测施工过程中的尺寸、温度、湿度等参数，确保施工质量。
总之，在空调工程施工过程中，各种专业的施工机械设备发挥着至关重要的作用。
了解和熟悉这些机械设备的作用，有助于提高空调工程的施工质量和效率。
在实际施工过程中，应根据具体情况选择合适的机械设备，确保空调工程的顺利推进。
通风与空调工程施工技术要点
通风与空调工程施工技术要点引言通风与空调工程是现代建筑中不可或缺的一部分，它的施工技术质量对于建筑物的使用舒适度和能源效益都有着重要的影响。
本文将探讨通风与空调工程施工技术的关键要点，包括设计准备、材料选用、施工方法、质量控制等方面，希望能够对相关从业人员提供一些参考和指导。
一、设计准备通风与空调工程施工的第一步就是设计准备工作。
在进行施工前，需要深入了解建筑物的功能需求和使用要求，根据建筑物的结构和布局进行综合合理的设计。
在进行设计准备时，需要考虑以下要点：1. 空调负荷计算：根据建筑物的使用面积、功能、人员密度等因素，进行空调负荷计算。
这是确定空调系统的容量和规格的基础，准确的负荷计算是保证空调系统正常运行的关键。
2. 空调系统的选择：根据建筑物的需求和空调负荷计算结果，选择合适的空调系统。
要考虑空调系统的效能、能源消耗、维护保养等方面的因素。
3. 风道系统设计：在设计过程中需要综合考虑风道系统的走向、截面尺寸、气流速度等参数。
合理的风道系统设计能够保证空气流通的均匀性和通风效果。
二、材料选用通风与空调工程中，材料选用对工程的质量和性能有着重要的影响。
在选择材料时，应注意以下要点：1. 风管材料：常见的风管材料有镀锌钢板、不锈钢板和复合材料等。
选择合适的风管材料要考虑其耐腐蚀性、机械强度和密封性等性能。
2. 绝热材料：通风与空调工程中常用的绝热材料有聚氨酯泡沫板、玻璃纤维棉、岩棉等。
选择绝热材料要考虑其导热系数、防火性能和使用寿命等因素。
3. 空调设备：选择合适的空调设备是保证空调系统正常运行的关键。
要考虑空调设备的制冷量、能效比、噪音水平和维护保养便利性等因素。
三、施工方法通风与空调工程的施工方法需按照相应的规范和要求进行，以下是一些施工时的关键要点：1. 风管安装：风管的安装要注意保持整齐、密封、坚固。
在安装过程中，要严格控制连接处的空气泄露，避免对风道系统的正常运行造成影响。
2. 绝热层施工：绝热层的施工需要注意材料的固定、无缝隙和保温性能。
安装工程预算与清单计价 第3版教学课件第3章 通风、空调工程量计算
面积/ 0.07 0.09 0.11 0.14 0.17 0.21 0.27 0.42 0.50 0.63 0.75
m2
51400635225
2.软接头 帆布软接头或人造革软接头，按接头长度以展开 面积计算，以“m2”为计算单位。
3.风管检查孔 风管检查孔制作安装，以“kg” 为计算单位。 工程量计算先按设计图示统计数量，再查《通风 空调工程》定额--附录的《国家通风部件标准质 量表》中的单个重量，再计算总重量，套相应定 额。
第三章 通风、空调工程量计算
本章教学内容
3.1通风、空调的基本知识 3.2管道及风管附属构件工程量计算 3.3设备、部件工程量计算 3.4除锈、刷油、保温工程量计算 3.5计算实例
第三章 通风、空调工程量计算
第一节 通风、空调系统基本知识
3.1 通风、空调系统基本知识
3.1.1 通风、空调系统常用材料 1.通风、空调系统的风管 （1）风管分类 按风管的材质分为金属风管和非金属风管。金属 风管包括钢板风管（普通薄钢板风管、镀锌薄钢 板风管）、不锈钢板风管、铝板风管、复合型风 管等。非金属风管包括硬聚氯乙烯板风管、玻璃 钢风管、炉渣石膏板风管等
3）柔性软风管安装，按图示管道中心线长度以 “m”为计算单位，柔性软风管阀门安装以“个” 为计算单位。 4）净化通风管道、玻璃钢通风管道、复合型通 风管道制作安装同（2）条
5）不锈钢通风管道、铝板通风管道制作安装项 目中包括管件，但不包括法兰和吊托支架。法兰 和吊托支架应单独列项，以“kg”为计算单位。 6）塑料通风管道制作安装项目中，包括管件、 法兰、加固框，但不包括吊托支架。吊托支架应 单独列项，以“kg”为计算单位。
（2）风管断面形状及表示方法 风管断面形状有圆形和矩形两种，圆形风管用 “Φ”直径表示，如Φ300表示圆形风管直径为 300mm；矩形风管用 “宽×高”视图断面尺寸表 示，如800×500表示视图投影面宽800mm，高 500mm，注意剖面图的断面尺寸与平面图的断面 尺寸的转换。
通风与空调工程的设备与材料
6.1 通风工程常用的材料与机具
6.1.1 常用的工具
1
手工工具
直线剪和弯剪两种，用于剪切厚度不 超过1.5mm的薄钢板
a)直线剪
b)弯剪
铡刀剪剪切厚度为0.6～2.0mm的钢板
铡刀剪
建筑设备安装识图与施工
6通风与空调工程设备与材料
6.1 通风工程常用的材料与机具
金属板材是制作风管和风管配件的主要材料，其表面应平走滑，厚度应均 匀一致，无凹凸及明显的压伤现象，不得有裂纹、结疤、砂眼、夹层和刺边等 情况，但允许有紧密的氧化铁薄膜。常用的金属板材有普通钢板、镀锌薄钢板、 铝板、不锈钢板和塑料复合钢板等。 ①普通薄钢板：普通钢板俗称黑铁皮，其厚度一般为0．5～2．0mm，具有 良好的机械强度和加工性能，价格比较便宜，所以在通风工程中应用最为广泛。 但其表面较易生锈，故在应用前应进行刷油防腐。 ②镀锌薄钢板：镀锌薄钢板是用普通薄钢板在表面镀锌制成的，因其表面呈 银白色．故又称白铁皮，厚度为0．25～2．0mm，通风与空调工程中常用的 厚度为0．5～1．5mm，镀锌层的厚度应不小于0．02mm。镀锌薄钢板的表面 有锌层．具有良好的防腐性能，故使用时一般不需作防腐处理。镀锌薄钢板的 表面应光滑洁净，且有镀锌特有的结晶花纹，其表面不得有大面积的白花、锌 层粉化等严重损坏的现象。镀锌薄钢板一般用于制作不受酸雾作用的，在潮湿 环境中使用的风管。镀锌薄钢板施工时，应注意使镀锌层不受破坏，以免腐蚀 6通风与空调工程设备与材料 钢板。 建筑设备安装识图与施工
圆钢
槽钢
工字钢
建筑设备安装识图与施工
6通风与空调工程设备与材料
6.1.2 常用的材料
4
其他材料
项目三 通风与空调设备安装3.1常用管材、部件及通风设备
通风与空调设备安装
(2) 玻璃钢(玻璃纤维增强塑料) 玻璃钢是以玻璃纤维制品(如玻璃布)为增强材料，
通风与空调设备安装
2 室外排风装置
室外排风装置的任务是将室内被污染的空气直接排到大 气中去。 以下要求： ① 当进、排风口都设于屋面时，其水平距离应大于10m，
并且进气口低于排气口； ② 自然通风系统需竖排风道的出口处安装风帽，以加强
排风效果； ③ 一般地，室外排风口应设在屋面以上1m的位置，出
口处应设置风帽或百叶风格。 ④ 风速要求： 自然和机械通风系统排风塔可取1.5m/s，
通风与空调设备安装
通风与空调设备安装
通风与空调设备安装
通风与空调设备安装
通风与空调设备安装
风机盘管
卧式暗藏
通风与空调设备安装
立式明装
通风与空调设备安装
5 空气净化设备
除尘器 空气过滤器 空气吹淋室 空气自净器
通风与空调设备安装
排风道
风帽
排风罩
净旋袋化滤风式装尘除除置器尘尘器器
排风机
排风系统组成示意图
控制部件，即各式阀门。
通风与空调设备安装
新风管道
防火阀
送风管道
通风机
送风口 调节阀
新风口
回风管道
空气处理室
通风与空调设备安装
蝶阀
回风口（吸风口）
送风系统组成示意图
排风道
风帽
排风罩
净旋袋化滤风式装尘除除置器尘尘器器
排风机
通风空调工程常用材料及要求.
熟悉风管中常用材料的适用条件和
3
知识与技能
通风与空调工程所用材料通常分为主材和辅 材两大类。常用主材可分为金属风管材料、非金 属风管材料和复合风管材料，金属材料主要有薄 钢板、镀锌钢板、不锈钢板、铝板、塑料复合钢 板及型钢等，非金属材料主要有聚氯乙烯塑料板、 玻璃钢板等，复合风管材料主要有聚氨酯铝箔复 合板、酚醛树脂复合板、玻璃纤维复合板、玻镁 复合板等。辅助材料是指螺栓、铆钉、风管法兰、 常用垫料等。
通风空调工程常用材料及要求
设备工程系
目录
任务描述 目标要求
知识与技能
1
任务描述
不同的通风、空调系统，所用的材料 是不同的。熟悉制作通风管道、风管配件 和部件。所用材料的种类、规格和适用条 件，并根据通风、空凋系统要求，正确选 用所需材料，是保证和提高工程质量的首 要条件。
2
能；
目标要求
了解风管系统所用材料的种类、规格及性
通风空调工程施工材料
通风与空调工程施工材料是保证工程质量、安全、进度和投资控制的重要基础。
在通风与空调工程施工过程中，施工材料的选择和使用直接影响到工程的质量和效果。
本文将从通风与空调工程施工材料的选择、验收、保管和使用等方面进行详细介绍。
一、通风与空调工程施工材料的选择通风与空调工程施工材料的选择应根据设计要求、工程特点、施工条件等因素综合考虑。
主要包括以下几个方面：1. 风管材料：风管材料应具有较高的强度、刚度和密封性能，同时要求耐腐蚀、防火、保温等性能。
常用的风管材料有镀锌钢板、不锈钢板、铝板、玻璃钢板等。
2. 保温材料：保温材料应具有较好的保温性能、防火性能和耐腐蚀性能。
常用的保温材料有岩棉、玻璃棉、泡沫塑料等。
3. 通风设备：通风设备应具有较高的效率和稳定的性能，包括风机、风阀、消声器等。
常用的通风设备有离心风机、轴流风机、斜流风机等。
4. 空调设备：空调设备应具有较高的制冷、制热性能和能效比，包括空调机组、冷却塔、水泵等。
常用的空调设备有冷水机组、风冷热泵机组、水源热泵机组等。
5. 管道材料：管道材料应具有较高的强度、耐腐蚀性能和密封性能。
常用的管道材料有镀锌钢管、不锈钢管、聚氯乙烯管等。
二、通风与空调工程施工材料的验收通风与空调工程施工材料的验收是确保施工材料质量的重要环节。
验收应按照相关标准、规范和设计要求进行，主要包括以下几个方面：1. 材料合格证：检查材料的生产厂家、型号、规格等是否与设计要求相符，是否具有有效的合格证书。
2. 材料性能检测：对材料的性能进行检测，如强度、刚度、密封性能、耐腐蚀性能、保温性能等。
3. 材料外观检查：检查材料的外观质量，如表面是否平整、无裂纹、无脱落等。
4. 材料验收记录：做好材料验收记录，包括材料名称、型号、规格、生产厂家、验收日期等。
三、通风与空调工程施工材料的保管通风与空调工程施工材料的保管是保证施工材料在运输、储存和使用过程中质量稳定的重要措施。
保管应按照相关标准、规范和设计要求进行，主要包括以下几个方面：1. 储存环境：根据材料的性质，选择合适的储存环境，如防潮、防晒、防冻等。
空调通风工程常用附件价格计算公式
（按此表公式计算的价格可以下浮50%） 序号 材料名称 单 位 参考价计算公式 备注 序号 材料名称 单位 台 台 参考价计算公式 [(A×B)+(A×C)+(B×C)] ×4×860 [(A×B)+(A×C)+(B×C)] ×2×680 备注
一、防排烟产品、阀类 1 2 3 4 5 6 7 8 9 70℃防火调节阀A或 B1000mm以下 70℃防火调节阀A或 B1000-1500mm 70℃防火调节阀A或 B1500mm以上 280℃防火调节阀A或 B1000mm以下 280℃防火调节阀A或 B1000-1500mm 280℃防火调节阀A或 B1500mm以上 多叶送风口、多叶排烟口 板式排烟口 风量调节阀 个 6.0×(A+B)+250 个 7.0×(A+B)+500 个 8.0×(A+B)+750 个 6.0×(A+B)+300 个 7.0×(A+B)+600 个 8.0×(A+B)+900 个 A×B×2100+800 个 A×B×2600+1000 个 A×B×1200+200 个 A×B×1300+300 二、消声设备
18 消声弯头 19 管式消声器 20 消声百叶
台 (A×B)×1800 三、铝合金风口
21 防水百叶风口 22 双层百叶风口 23 单层百叶风口 24 条形风口 25 固定格栅 26 可调格栅配网 27 滤网 28 方形散流器、矩形散流器 29 方形、矩形散流器(配阀)
个 (A×B)×680+65 个 (A×B)×520+65 个 (A×B)×520+55 个 (A×B)×750+55 个 (A×B)×520+65 个 (A×B)×750+100 个 (A×B)×300 个 (A×B)×680+90 套 (A×B)×1150+140
空调工程施工材料样板
空调工程施工材料样板随着现代建筑的智能化和环保要求的提高，空调工程在建筑项目中占据着越来越重要的地位。
在空调工程施工过程中，材料的选用和施工质量直接关系到空调系统的使用效果和寿命。
本文将详细介绍空调工程施工中常用的材料样板，以帮助读者更好地了解和选择合适的空调工程材料。
一、空调工程常用材料1. 通风管道材料通风管道是空调系统中用于输送空气的管道，常用的材料有镀锌钢板、不锈钢板、铝板、玻璃钢板等。
其中，镀锌钢板是最常用的材料，具有良好的耐腐蚀性和可加工性；不锈钢板具有较高的耐腐蚀性和美观性；铝板具有轻质、导热性好等特点；玻璃钢板具有耐腐蚀、强度高、重量轻等特点。
2. 保温材料保温材料是用于保护管道和设备，减少能量损失的重要材料。
常用的保温材料有岩棉、玻璃棉、聚氨酯泡沫、酚醛泡沫等。
这些材料具有不同的保温性能和耐温性能，应根据实际需要选择合适的保温材料。
3. 密封材料密封材料是用于确保管道和设备的密封性能，防止空气泄漏和水分渗透。
常用的密封材料有橡胶垫、密封胶、密封圈等。
这些材料应具有良好的弹性和耐老化性能，以保证长期的密封效果。
4. 连接件和固定件连接件和固定件是用于连接和固定管道和设备的重要部件。
常用的连接件有法兰、螺栓、螺母、紧固带等；固定件有吊架、支架、挂钩等。
这些部件应具有足够的强度和稳定性，以承受系统的重量和运行过程中的振动。
二、材料样板的选择要点1. 材料质量在选择材料样板时，首先要考虑其质量。
应选择具有良好声誉和质量保证的供应商，并检查材料样板的质量证明文件，如出厂合格证、质量检测报告等。
2. 材料性能根据空调工程的实际需求，选择具有相应性能的材料样板。
例如，在腐蚀性环境中应选择耐腐蚀的材料；在高温环境中应选择耐高温的材料等。
3. 材料外观材料样板的外观也是选择的重要依据。
应选择表面平整、无明显缺陷、色泽均匀的材料样板。
对于外观要求较高的部分，应选择表面处理良好的材料。
4. 材料价格材料的价格也是选择时需要考虑的因素。
通风与空调工程的设备与材料
THANK YOU
汇报人：
材料的使用方法
通风管道：选择合适的材料，如PVC、镀 锌铁皮等，确保通风效果和耐久性
空调设备：选择高效节能的空调设备， 如变频空调、热泵等，提高能源利用率
保温材料：选择具有良好保温性能的材 料，如聚氨酯、玻璃纤维等，降低能耗
空气净化设备：选择高效过滤、除尘、除 臭等设备，提高室内空气质量
控制系统：选择智能控制系统，如物联网、 云计算等，实现远程监控和自动调节
密封材料
密封材料的种类： 橡胶、塑料、金属 等
密封材料的性能： 耐高温、耐腐蚀、 耐磨损等
密封材料的应用： 管道、阀门、法兰 等
密封材料的选择： 根据工程需要和材 料性能进行选择
通风与空调工程设备的运行与 维护
通风设备的运行与维护
定期检查：检查设备运行情况，确保设备正常运行 清洁保养：定期清洁设备，保持设备清洁，防止灰尘堆积 润滑保养：定期润滑设备，防止设备磨损，延长设备使用寿命 故障处理：及时发现并处理设备故障，确保设备正常运行
通风与空调工程的施工工艺与 质量要求
施工工艺流程
施工准备：材料、工具、人员准备 设备安装：安装位置、安装顺序、安装方法 管道安装：管道材质、管道连接、管道保温 调试与验收：调试方法、验收标准、验收记录
施工质量控制点
设备安装：确保设备安装位置准确，固定牢固 管道连接：确保管道连接紧密，无泄漏 保温处理：确保保温材料质量合格，安装到位 电气控制：确保电气控制设备安装正确，运行正常 调试验收：确保设备运行正常，符合设计要求 安全防护：确保施工安全，遵守操作规程
空调设备的选择依据
制冷量：根据房间面积、人数、设备发热 量等因素计算
维护方便：选择易于维护、维修的设备
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通风空调工程常用材料与设备
（一）通风管道
通风管道是通风系统中的重要组成部分，也是通风安装施工图预算的
主要部分。
1.通风管道的分类
通风管道按使用材料分为金属风管和非金属风管。
金属风管包括钢板
风管（普通薄钢板风管、镀锌薄钢板风管）、不锈钢风管、铝板风管、复合钢板风管等。
非金属风管包括硬聚氯乙烯板风管、玻璃钢风管、
炉渣石膏板风管等。
此外还有由土建部门施工的砖、混凝土风道等。
通风管道按形状可分为圆形风管及矩形风管两大类。
在一般情况下，
通风风管（特别是除尘风管）都采用圆形管道，空调风管多采用矩形
风管，高速风管适宜采用圆形螺旋风管。
通风管道按制作连接方法可分为咬口连接、铆钉连接和焊接。
2.风管的规格和厚度
为了最大限度地利用板材，实现风管制作、安装机械化、工厂化，确
定了统一的通风管道规格和厚度（见《通风与空调工程施工质量验收
规范》（GB50243-2002））。
3.风管的安装
风管的连接方法有法兰连接和无法兰连接两种。
法兰连接主要用于风
管与风管或风管与部、配件间的连接。
法兰拆卸方便并对风管起加强
作用。
法兰按风管的断面形状，分为圆形法兰和矩形法兰。
法兰按风
管使用的金属材质分为钢法兰、不锈钢法兰、铝法兰。
圆形风管无法
兰连接形式有承插连接、芯管连接及抱箍连接；矩形风管无法兰连接
形式有插条连接、立咬口连接及薄钢板法兰弹簧夹连接。
软管连接主
要用于风管与部件（散流器、静压箱、侧送风口等）的连接。
通风管道沿墙壁或柱子敷设时，经常采用托架来支撑风管。
当风管敷
设在楼板或桁架下面离墙较远时，一般采用吊架来安装风管。
垂直风
管可用立管夹进行固定。
4.通风管道的检测
风管安装连接后，在刷油、绝热前应按规范进行检测。
通风管道检测
包括风管漏光法和漏风量测试两部分。
验收规范规定：低压系统的严密性检验宜采用抽检，抽检率为5%，且
抽检不得少于一个系统，在加工工艺及安装操作工艺得到保证的前提下，采用漏光法检测。
漏光法检测不合格时应按规定的抽检率做漏风
量测试。
中压系统的严密性检验，应在漏光率检测合格的条件下，对
系统风管漏风量测试执行抽检，抽检率为20%，且抽检不得小于1个系统。
高压系统应全数进行漏风量测试。
（二）通风工程主要设备和部件
1.通风机
常用的通风机有：一般用途通风机、排尘通风机、高温通风机、防爆
通风机、防腐通风机、防排烟通风机、屋顶通风机和射流通风机。
2.风阀
通风空调系统中的风阀主要用于启动风机，关闭风道、风口，调节管
道内空气量，平衡阻力等。
调节阀安装于风机出口的风道、主干风道、分支风道上或空气分布器之前等位置。
通风空调工程中根据调节阀的
作用不同，有多叶调节阀、防火阀、蝶阀、止回阀、矩形风管三通调
节阀、密闭式斜插板阀和启动阀等。
3.风口
风口是通风系统的重要部件，其作用是按照一定的流速，将一定数量
的空气送到用气的场所，或从排气点排出。
通风（空调）工程中使用
最广泛的是铝合金风口，表面经氧化处理，具有良好的防腐、防水性能。
目前常用的风口有格栅风口、地板回风口、条缝型风口、百叶风口
（固定百叶风口、活动百叶风口）和散流器。
按具体功能可将风口分为新风口、排风口、送风口、回风口等。
新风
口将室外清洁空气吸入管网内；排风口将室内或管网内空气排到室外；回风口将室内空气吸入管网内；送风口将管网内空气送入室内。
4.局部排风罩
排风罩主要作用是排除工艺过程或设备中的含尘气体、余热、余湿、
毒气、油烟等。
按照工作原理不同，局部排风罩可分为以下几种类型：
（1）密闭罩：把有害物全部密闭在罩内，从罩外吸入空气，使罩内保
持负压。
只需要较小的排风量就能对有害物进行有效控制。
用于除尘
系统的密闭罩也称防尘密闭罩。
（2）柜式排风罩：结构与密闭罩相似，只是罩的一面全部敞开。
大型
的室内通风柜，操作人员可以直接进入柜内工作。
（3）外部吸气罩：利用排风气流的作用，在有害物散发地点造成一定
的吸入速度，使有害物吸入罩内。
（4）接受式排风罩：有些生产过程或设备本身会产生或诱导一定的气
流运动，如高温热源上部的对流气流等，对这类情况，只需把排风罩
设在污染气流前方，有害物会随气流直接进入罩内。
5.除尘器
除尘器的种类很多，一般根据主要除尘机理的不同可分为重力、惯性、离心、过滤、洗涤、静电等六大类；根据气体净化程度的不同可分为
粗净化、中净化、细净化与超净化等四类；根据除尘器的除尘效率和
阻力可分为高效、中效、粗效和高阻、中阻、低阻等几类。
6.消声器
消声器是一种能阻止噪声传播，同时允许气流顺利通过的装置。
在通
风空调系统中，消声器一般安装在风机出口水平总风管上，用以降低
风机产生的空气动力噪声。
也有将消声器安装在各个送风口前的弯头内，用来阻止或降低噪声由风管内向空调房间传播。
消声器的结构及
种类很多，常用的消声器有阻抗复合式消声器、管式消声器、微孔板
式消声器、片式消声器、折板式消声器，以及消声弯头等。
7.空气幕
利用条形空气分布器喷出一定速度和温度的幕状气流，借以封闭大门、门厅、通道、门洞、柜台等，减少或隔绝外界气流的侵入，以维持室
内或某一工作区域的环境条件，同事还可以阻挡粉尘、有害气体及昆
虫的进入。
空气幕的隔热、隔冷、隔尘、隔虫特性不仅可以维护室内
环境而且还可以节约建筑能耗。
空气幕可由空气处理设备、风机、风管系统及空气分布器组成。
空气
幕按照空气分布器的安装位置可以分为上送式、侧送式和下送式三种；按送风气流的加热状态分为非加热空气幕和热空气幕。
三）空调工程主要设备和部件
1.空气热湿处理设备
空气热湿处理设备主要是对空气进行加热、加湿、冷却、除湿等处理。
（1）喷水室
在空调系统中应用喷水室的主要优点在于能够实现对空气加湿、减湿、加热、冷却多种处理过程，并具有一定的空气净化能力。
喷水室有卧
式和立式、单级和双极、低速和高速之分。
其供水方式有使用深井水
和使用冷冻水等不同形式。
（2）表面式换热器
表面式换热器包括空气加热器和表面式冷却器两大类。
空气加热器是
用热水或蒸汽作热媒，或用电加热；表面式冷却器用冷水或者蒸发的
制冷剂作冷媒，因此表面式冷却器又分为水冷式和直接蒸发式两类。
2.空调冷热源
空调系统常用的冷源有冷水机组、蓄冷设备等，常用的热源有锅炉、
换热器、热泵等。
空调系统中应用最广泛的制冷机有压缩式（活塞式、离心式、螺杆式、涡旋式等）和吸收式两种。
3.空调器
空调器又称空调机、空调机组等，是一种能将空气吸入、处理、送出
的装置。
根据用途、安装场所、构造不同，可分为窗式空调器、墙上
式空调器、落地式空调器和吊顶式空调器等；从构造上又可分为整体
式空调机组、分体式空调器和组合式空调机组。
（1）窗式空调器
窗式空调器式可以安装在窗上或窗台下预留孔洞内的一种小型空调机组。
根据组成结构不同，有降温、供暖和恒温等多种功能。
（2）风机盘管
风机盘管是空调系统的一种末端装置，由风机、盘管以及电动机、空
气过滤器、室温调节装置和箱体等组成。
风机盘管广泛应用于宾馆、
办公楼、医院、商住、科研机构。
风机将室内空气或室外混合空气通
过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满
足人们的舒适性要求。
其形式有立式和卧式两种，安装方式有落地式
安装、吊顶安装和墙壁安装。
（3）变风量末端装置
变风量空调系统是通过改变送风量也可调节送风温度来控制某一空调
区域温度的一种空调系统。
该系统是通过变风量末端装置调节送入房
间的风量，并相应调节空调机的风量来适应该系统的风量需求。
变风
量末端装置由室内温度传感器、电动风阀、控制用DDC板、风速传感
器等部件构成。
4.组合式空调机组
组合式空调机组是由各种空气处理功能段组装而成的一种空气处理设备。
适用于阻力大于100Pa的空调系统。
机组空气处理功能段有：空
气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消声、热回收等单元体。
按结构型式分类，可分为卧式、立式和吊顶式；按用途特征分类，可
分为通用机组、新风机组、净化机组和专用机组（如屋顶机组、地铁
用机组和计算机房专用机组等等）；还可以按规格分类，机组的基本
规格可用额定风量表示。
5.消声静压箱
静压箱安装在风机出口或空气分布器前，内贴消声材料，起到消声、
稳定气流和均匀分配气流的作用。
6.冷却塔
冷却塔是在塔内使空气和水进行热质交换而降低冷却水温度的设备。
冷却水自塔顶从上向下喷淋成水滴，形成水膜，而空气在塔体内由下
向上或一侧进入塔体向上排出，水与空气的热交换越好，水温降低得
就越多。
空调用冷却塔常见的有逆流式（塔内空气和冷却水逆向流动）和横流式（塔内空气和冷却水垂直流动）两种。
