落料冲孔复合模设计实例

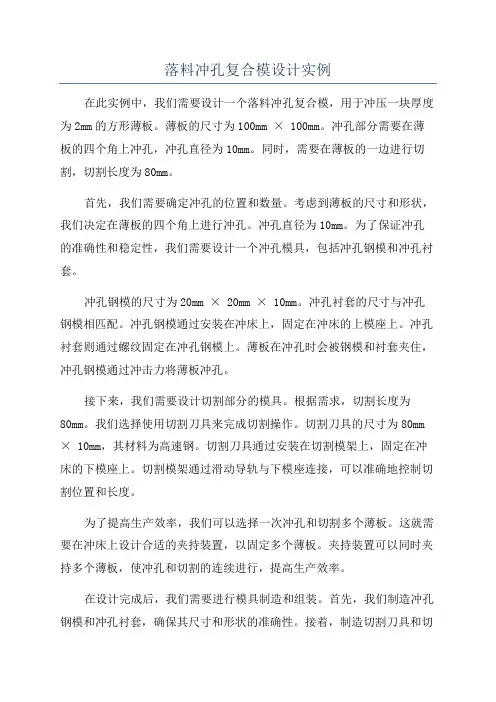

落料冲孔复合模设计实例在此实例中,我们需要设计一个落料冲孔复合模,用于冲压一块厚度为2mm的方形薄板。
薄板的尺寸为100mm × 100mm。
冲孔部分需要在薄板的四个角上冲孔,冲孔直径为10mm。
同时,需要在薄板的一边进行切割,切割长度为80mm。
首先,我们需要确定冲孔的位置和数量。
考虑到薄板的尺寸和形状,我们决定在薄板的四个角上进行冲孔。
冲孔直径为10mm。
为了保证冲孔的准确性和稳定性,我们需要设计一个冲孔模具,包括冲孔钢模和冲孔衬套。
冲孔钢模的尺寸为20mm × 20mm × 10mm。
冲孔衬套的尺寸与冲孔钢模相匹配。
冲孔钢模通过安装在冲床上,固定在冲床的上模座上。
冲孔衬套则通过螺纹固定在冲孔钢模上。
薄板在冲孔时会被钢模和衬套夹住,冲孔钢模通过冲击力将薄板冲孔。
接下来,我们需要设计切割部分的模具。
根据需求,切割长度为80mm。
我们选择使用切割刀具来完成切割操作。
切割刀具的尺寸为80mm × 10mm,其材料为高速钢。
切割刀具通过安装在切割模架上,固定在冲床的下模座上。
切割模架通过滑动导轨与下模座连接,可以准确地控制切割位置和长度。
为了提高生产效率,我们可以选择一次冲孔和切割多个薄板。
这就需要在冲床上设计合适的夹持装置,以固定多个薄板。
夹持装置可以同时夹持多个薄板,使冲孔和切割的连续进行,提高生产效率。
在设计完成后,我们需要进行模具制造和组装。
首先,我们制造冲孔钢模和冲孔衬套,确保其尺寸和形状的准确性。
接着,制造切割刀具和切割模架,保证其切割性能和精度。
最后,将冲孔钢模、冲孔衬套、切割刀具和切割模架组装在冲床上。
当我们需要进行冲孔和切割时,将薄板放入夹持装置中,通过冲床的运动,冲孔钢模将薄板冲孔,切割刀具将薄板切割。
这样,我们就完成了落料冲孔复合模的设计和制造。
总结起来,落料冲孔复合模的设计需要考虑冲孔和切割的几何形状、材料厚度和生产效率等因素。
在此设计实例中,我们根据需求设计了冲孔模具和切割模具,并制造和组装了这些模具。

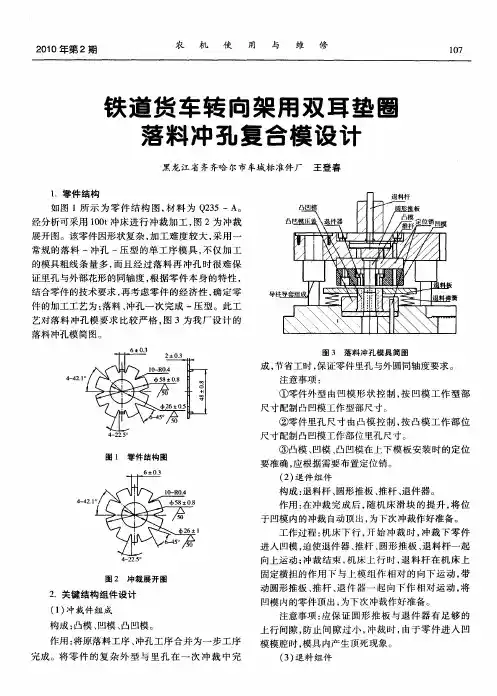

铁道货车转向架用双耳垫圈落料冲孔复合模设计
