压力控制阀1
压力调节阀工作原理
四年级上册全彩心理健康授课材料第一课：认识自己的情绪课程目标：通过本课的学习，学生能够认识并了解自己的情绪，并学会有效地表达和处理情绪。
教学内容：1. 什么是情绪：情绪是人类在不同情况下所产生的感受和反应。
2. 常见的情绪：高兴、生气、悲伤、惊讶等。
3. 情绪的表达：学生通过绘画、写作、角色扮演等方式表达自己的情绪。
4. 情绪的处理：学生学习使用积极的方式来处理不同的情绪，如与他人沟通、寻求帮助等。
教学方法：1. 班级讨论：引导学生讨论不同情绪的体验和表达方式。
2. 小组活动：将学生分成小组，让他们互相分享自己的情绪，并进行角色扮演。
3. 创作活动：让学生进行绘画或写作，表达自己的情绪和感受。
课后作业：要求学生回家后，观察自己在一天中的不同情绪，并用日记的形式记录下来。
第二课：积极的思维方式课程目标：通过本课的学习，学生能够培养积极的思维方式，树立自信心，并学会面对挑战和困难。
教学内容：1. 积极的思维方式：学生学习如何从积极的角度看待问题，并找到解决问题的方法。
2. 树立自信心：学生学习肯定自己的优点和成就，树立自信心。
3. 面对挑战和困难：学生学习如何积极应对挑战和困难，如寻求帮助、制定计划等。
教学方法：1. 小组讨论：让学生分成小组，讨论如何用积极的思维方式解决问题。
2. 角色扮演：通过角色扮演的方式，让学生模拟面对挑战和困难的情境，并找到解决方法。
3. 鼓励反馈：鼓励学生分享自己的成功经验，互相激励和支持。
课后作业：要求学生写一篇短文，描述自己在面对挑战和困难时如何使用积极的思维方式解决问题。
第三课：与他人的合作与沟通课程目标：通过本课的学习，学生能够培养与他人的合作意识，学会有效地沟通和解决问题。
教学内容：1. 合作与沟通的重要性：学生了解合作和沟通在解决问题和促进关系中的作用。
2. 合作技巧：学生学习如何与他人合作，包括倾听、尊重他人意见、分工合作等。
3. 沟通技巧：学生学习有效的沟通技巧，如表达清晰、倾听他人、表达自己的需求等。
增压器进气压力控制阀作用
增压器进气压力控制阀作用增压器是一种用于增加内燃机进气压力的装置，它可以提高发动机的功率和效率。
在增压器系统中，进气压力控制阀起着至关重要的作用，它可以帮助控制增压器的工作状态，保证发动机的正常运行。
本文将对增压器进气压力控制阀的作用进行详细介绍。
首先，增压器进气压力控制阀是用来调节增压器进气压力的装置。
在发动机运行时，增压器会不断地将空气压缩并送入发动机，从而提高燃烧效率和动力输出。
而进气压力控制阀可以根据发动机负荷和转速的变化，调节增压器的工作状态，使其能够在不同工况下提供合适的进气压力，从而保证发动机的正常运行。
其次，进气压力控制阀还可以帮助提高发动机的燃烧效率。
通过控制增压器的工作状态，进气压力控制阀可以确保发动机在不同负荷和转速下都能获得适当的进气压力，从而使燃烧更加充分，燃油得到更好的利用，提高了发动机的燃烧效率，减少了废气排放。
此外，进气压力控制阀还可以提高发动机的动力输出。
通过调节增压器的工作状态，控制进气压力，可以使发动机在不同工况下都能获得适当的进气压力，从而提高了发动机的输出功率，增加了发动机的动力性能。
另外，增压器进气压力控制阀还可以帮助提高发动机的响应性。
通过及时调节增压器的工作状态，控制进气压力，可以使发动机在加速和减速时都能够迅速响应，提高了发动机的动力输出和驾驶感受。
最后，进气压力控制阀还可以提高发动机的燃油经济性。
通过控制增压器的工作状态，控制进气压力，可以使发动机在不同工况下都能获得适当的进气压力，从而提高了燃烧效率，减少了燃油消耗，提高了发动机的燃油经济性。
总之，增压器进气压力控制阀在增压器系统中扮演着非常重要的角色，它可以帮助提高发动机的功率和效率，提高发动机的响应性和燃油经济性。
因此，在日常使用中，我们需要定期检查和维护进气压力控制阀，确保其正常工作，从而保证发动机的正常运行。
38张阀门动图 工作状态和原理一目了然!
38张阀门动图工作状态和原理一目了然！2016-05-25 11:08小七导读：液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断。
今天，小七为大家配上动图来介绍各种液压阀的原理和功能！按控制方法分类：手动，电控，液控按功能分类：流量阀（节流阀、调速阀，分流集流阀）、压力阀（溢流阀，减压阀，顺序阀，卸荷阀）、方向阀（电磁换向阀、手动换向阀、单向阀、液控单向阀）◆◆◆单向阀单向阀是流体只能沿进水口流动，出水口介质却无法回流，俗称单向阀。
单向阀又称止回阀或逆止阀。
用于液压系统中防止油流反向流动,或者用于气动系统中防止压缩空气逆向流动。
安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。
底阀应安装在水泵吸水管路的底端。
止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。
直角单向阀直通单向阀单向阀A口进油时单向阀B口进油时单向阀有控制油时+换向阀换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。
是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。
这种变换阀在石油、化工生产中有着广泛的应用，在合成氨造气系统中最为常用。
此外，换向阀还可作成阀瓣式的结构，多用于较小流量的场合。
工作时只需转动手轮通过阀瓣来变换工作流体的流向。
◆◆◆换向阀-二位二通二位即表示阀芯工作在两种状态下，线圈不通电时阀芯在一个位置，通电时运动到另一个位置，通过位置的变换来切换阀的导通状态；二通的意思是阀有两个接口（一进一出）。
二位二通阀实际上就是一个截止阀，起关断/打开管路的目的，没有换向的功能。
+◆◆◆换向阀-二位四通二位四通换向阀适用干油或稀油集中润滑系统,以转换供油方向或开闭供油管道。

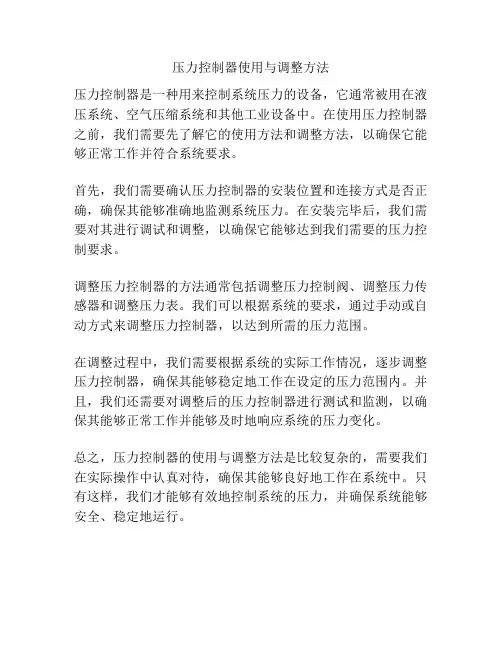

压力控制器使用与调整方法
压力控制器使用与调整方法
压力控制器是一种用来控制系统压力的设备，它通常被用在液压系统、空气压缩系统和其他工业设备中。
在使用压力控制器之前，我们需要先了解它的使用方法和调整方法，以确保它能够正常工作并符合系统要求。
首先，我们需要确认压力控制器的安装位置和连接方式是否正确，确保其能够准确地监测系统压力。
在安装完毕后，我们需要对其进行调试和调整，以确保它能够达到我们需要的压力控制要求。
调整压力控制器的方法通常包括调整压力控制阀、调整压力传感器和调整压力表。
我们可以根据系统的要求，通过手动或自动方式来调整压力控制器，以达到所需的压力范围。
在调整过程中，我们需要根据系统的实际工作情况，逐步调整压力控制器，确保其能够稳定地工作在设定的压力范围内。
并且，我们还需要对调整后的压力控制器进行测试和监测，以确保其能够正常工作并能够及时地响应系统的压力变化。
总之，压力控制器的使用与调整方法是比较复杂的，需要我们在实际操作中认真对待，确保其能够良好地工作在系统中。
只有这样，我们才能够有效地控制系统的压力，并确保系统能够安全、稳定地运行。
华中科技大学液压传动04压力控制阀答案
习 题 四4-1在图示回路中，若溢流阀的调整压力分别为p Y1=6MPa ，p Y2=4.5MPa 。
泵出口处的负载阻力为无限大，试问在不计算管道损失和调压偏差时：1）换向阀下位接入回路时，泵的工作压力为多少？B 点的压力为多少？2）换向阀上位接入回路时，泵的工作压力为多少？B 点的压力又是多少？解：1）换向阀下位接入回路时，负载无限大，溢流阀p y1打开，p B =p p = 6 MPa2）换向阀上位接入回路时，负载为0，顺序阀开启，p B =4.5 MPa ，p p =4.5 MPa4-2 如图示简化回路中，缸1为进给缸，缸2为夹紧缸，已知液压缸1无杆腔的面积为A 1=20×10-4m 2，负载F 1=6000N ，溢流阀的调整压力为p y =3.5MPa ，减压阀压力调整值2MPa ，两缸的动作按顺序进行：（1）缸2空载接近工件；（2）缸2完成加紧工件；（3）电磁阀得电，缸1空载运行到工作位置；（4）电磁阀保持得电，缸1工作进给运动。
分析在上述4个动作过程中图中a 、b 、c 点处的压力值各为多少？ p p y1p y2p B C 图题4-1图题4-2解：（1）缸2空载接近工件时，p c = 0MPa ，p b = 0MPa ，p a =0MPa ，（2）缸2完成加紧工件，负载无限大，但是由于减压阀的作用，故p b = 2MPa ，p c = 2MPa ，而此时溢流阀工作，p a = 3.5MPa,（3）液压缸1工作时压力p 1= F 1/ A 1=3 MPa电磁阀得电，缸1空载运行到工作位置，故p a = 0MPa ，p b = 0MPa ，由于单向阀的作用 ，p c = 2MPa ，（4）电磁阀保持得电，缸1工作进给运动，液压缸1工作时压力p 1= F 1/ A 1=3 MPa ，则p a = 3MPa ；减压阀工作，则p b = 2MPa, p c = 2MPa4-3如图所示的液压系统，相同的两个液压缸的无杆腔有效面积为A 1= 10×10-3m 2，缸I 的负载F=3.5×104N ，缸Ⅱ运动时负载为零，不计摩擦阻力，惯性力和管路损失。
气动压力调节阀原理
气动压力调节阀原理
气动压力调节阀是一种用于调节气体压力的装置，它根据输入信号调节输出气压。
其工作原理如下：
1. 气动压力调节阀由阀体、阀芯、弹簧、密封件等部件组成。
阀体上有两个气体进口口和一个气体出口口。
2. 当气体进入调节阀时，一部分气体流向输入口1，通过阀芯
和出口口排出；另一部分气体流向输入口2，经过调节阀芯的
控制，调节后的气体流出。
3. 调节阀芯受输入信号的控制，通过对输入口2进气量的调节来控制输出口的压力。
4. 当输入信号增大时，调节阀芯向上移动，减小输入口2的进气量，降低输出口的压力。
5. 当输入信号减小时，调节阀芯向下移动，增加输入口2的进气量，提高输出口的压力。
6. 弹簧的作用是使阀芯始终处于稳定的工作状态，当输入信号稳定时，阀芯与弹簧达到平衡，维持稳定的输出压力。
通过不断调节输入信号大小，气动压力调节阀可以实现对输出气压的精确控制。
它在工业生产中广泛应用，如气动线路控制、气动执行元件的控制等。
1-5、120控制阀
▪ 4、局减阀
▪ 用途：在第二阶段局部减压作用时，将制动 管的部分压缩空气送入制动缸，加快制动管的 减压速度，确保后部车辆迅速产生制动作用以 提高制动波速，同时可使本车的制动缸获得跃
▪ 3、紧急二段阀 ▪ 用途：在紧急制动时，控制制动缸的压力分先
▪ 结构：由局减阀套、 ▪ 局减阀、密封圈、局 ▪ 减活塞及膜板、压板、 ▪ 垫圈、螺母、弹簧及 ▪ 垫、毛毡、主阀前盖 ▪ 等组成。
▪ 5、加速缓解阀
▪ 用途：在充气缓解作用开始，将加速缓解风 缸的压缩空气充入制动管，实现制动管的“局 部增压作用”。
▪ 结构：由加速缓解阀套、两个O形密封圈、 夹心阀、加速缓解阀弹簧、加速缓解阀弹簧座、 挡圈、顶杆、加速活塞、加速活塞膜板、活塞 紧固螺钉、垫圈和螺母等组成。
▪ 2、减速部 ▪ 用途：在制动管充气时，根据列车制动主管
前后部不同的增压速度，使列车前后部制动机 产生不同的充
▪ 气缓解作用。 ▪ 结构： ▪ 减速弹簧、 ▪ 减速弹簧套。
▪ 3、紧急二段阀
▪ 用途：在紧急制动时，控制制动缸的压力分先 快后慢两个阶段上升，即实现制动缸的变速充 气作用，可以减轻长大货物列车在紧急制动时 的纵向冲击。
▪
▪ 同时，节制阀露出了滑阀背面的经眼泪孔与 滑阀座上制动管孔向通的通路，制动管与副风 缸经该通路用原理 ▪ 一、120型控制阀的构造 ▪ 120型控制阀在构造上由中间体、主阀、半
自动缓解阀和紧急阀等四个部分组成。
▪
（一）、中间体
▪ 120型控制阀的中间体用铸铁制成。外部四 个立面分别作为主阀、紧急阀安装座和制动管、 加速缓解风缸管、副风缸管和制动缸管的安装 座。中间体内有容积为1.5L紧急室和0.6L的局 减室。
1-5、120控制阀
▪
▪ 2．减压制动：制动管减压，副风缸压缩空 气推动主活塞带动节制阀、滑阀向上移动，达 到制动作用位。 ⑴副风缸→制动缸。
▪ 3．制动保压：常用制动减压，当制动管减 压量未达到最大有效减压量之前，转保压位， 停止制动管减压。由于作用部仍处在制动位， 副风缸继续向制动缸充气，副风缸的空气压力 继续下降。当副风缸压力接近等于制动管压力 时，在主活塞的自重和稳定弹簧弹力的作用下， 主活塞带动节制阀下移，到主活塞杆上肩接触 滑阀为止。节制阀遮住滑阀背面向制动缸的充 气通路，停止了副风缸向制动缸充气。副风缸、 制动缸的压力保持不变，即实现了制动机的制 动保压作用。
▪
▪ 同时，节制阀露出了滑阀背面的经眼泪孔与 滑阀座上制动管孔向通的通路，制动管与副风 缸经该通路相连通。
第二节 120型控制阀的构造及作用原理 ▪ 一、120型控制阀的构造 ▪ 120型控制阀在构造上由中间体、主阀、半
自动缓解阀和紧急阀等四个部分组成。
▪
（一）、中间体
▪ 120型控制阀的中间体用铸铁制成。外部四 个立面分别作为主阀、紧急阀安装座和制动管、 加速缓解风缸管、副风缸管和制动缸管的安装 座。中间体内有容积为1.5L紧急室和0.6L的局 减室。
▪ 孔路： ▪ （1）、滑阀座 ▪ l1—制动管充气用孔，与列车管相通。 ▪ l2 —制动管局减用孔，与制动管相通。 ▪ z1 —制动缸孔，与制动缸相通。 ▪ ju2－局减室孔，与局减室相通。 ▪ l8 －局减阀孔，通局减阀套径向孔外围空腔。 ▪ h1 － 加速缓解风缸孔。 ▪ z3—缓解孔。 ▪ （2）、节制阀 ▪ l6－局减联络槽。
▪ （3）、滑阀 ▪ f1－滑阀背面的副风缸充气孔。 ▪ l3（ф 1.9）－减速充气孔。 ▪ l4（ф 2.4）－充气孔。 ▪ zu－阻力调整槽。 ▪ l5－局减孔（上下贯通）。 ▪ f3－制动孔。 ▪ ju1－局减室入孔（上下贯通）。 ▪ l7－局减阀入孔。 ▪ z2－缓解联络槽。。 ▪ f2（ф 0.9）－加速缓解风缸充气孔。 ▪ f4（ф 0.9）－眼泪孔（呼吸孔）。
压力阀工作原理
压力阀工作原理
压力阀是一种常见的控制阀，主要作用是用来保护管道、容器或设备不受过高压力的损坏。
压力阀的工作原理通常包括以下几个方面：
1. 弹簧调节原理：压力阀内部通常装有一个弹簧，当系统压力超过设定值时，弹簧会受到压力的作用而变形，从而使阀门打开，释放部分流体以降低系统压力。
当压力降低到设定范围内时，弹簧恢复原状，阀门关闭，阀门的开启和关闭使得系统始终保持在设定的压力范围内。
2. 隔膜调节原理：有些压力阀采用隔膜结构，通过隔膜受力来实现自动调节压力的功能。
在正常工作状态下，系统压力通过进入隔膜上端和下端的液体传递到两侧，使得隔膜处于平衡状态。
当系统压力超过设定值时，上端液体压力增加，使隔膜产生不平衡，从而打开阀门。
随着流体通过阀门释放，系统压力降低，隔膜恢复平衡，阀门关闭。
这样循环调节就能保持系统压力在设定范围内。
3. 电磁控制原理：电磁压力阀通过电磁铁产生的磁力来控制阀门的开启和关闭。
当系统压力超过设定值时，电磁铁通电，产生磁力将阀门打开，释放部分流体。
当系统压力降低到设定范围内时，电磁铁断电，阀门恢复关闭状态。
综上所述，压力阀的工作原理可以通过弹簧调节、隔膜调节或电磁控制等方式实现。
这些原理的共同目标是根据系统压力的
变化来自动调节阀门的开启和关闭，保持系统压力在设定范围内，以避免设备或管道的损坏。
控压阀工作原理
控压阀的工作原理是通过传感器感知管道内的流体压力，并将其转换为电信号发送给阀门控制装置。
阀门控制装置比较感知到的压力信号和设定的目标压力，计算出阀门的控制动作。
然后，阀门控制装置通过电磁阀或机械装置控制阀门的开启程度。
当压力超过设定的目标压力时，阀门会自动关闭，从而限制流体通过阀门。
此外，还有一些控压阀是利用弹簧力与液体压力的平衡来控制阀体上油道的开闭。
当系统压力升高，弹簧被压缩，使阀芯向下运动，从而使P口与T口接通，压力油经T口泄回油箱，系统压力下降。
当油压力低于弹簧力时，阀芯上移，切断P口与T口的联系，油液不能泄漏，压力又上升。
阀芯这样不停地交替动作，使系统压力在动态中实现平衡，稳定在某一值。
以上信息仅供参考，如有需要，建议查阅专业书籍或咨询专业人士。
《气压与液压传动控制技术（第4版）》第八章习题答案
8．1 液压回路在设计和分析上与气动回路主要有以下不同点：（1）液压油的粘性远远的高于压缩空气，所以不适合远距离传递能量，所以一般每台液压设备都应单独配备液压泵进行供能。
为避免造成过大的压力损失和保证较高响应速度，液压控制回路也不宜过于复杂，或尽量采用电气控制。
（2）液压系统的工作压力要远远大于气动系统的工作压力，对元件和回路安全性的要求也应更加严格。
（3）气动系统中的排气可以直接排入大气，液压系统的回油则必须通过管路接回油箱，管路数量也相应增加。
所以回路设计时应尽量简化，避免管路过于复杂。
例如：气动系统中控制双作用气缸常用五通换向阀，一个换向阀有两个排气口，这样可以根据需要分别安装排气节流阀，方便对气缸运动速度的调节。
而在液压系统中则基本上都采用四通换向阀，以减少回油管的数量，降低配管的复杂程度。
（4）液压油在中、低压下一般可以认为是不可压缩的，所以液压系统中对执行元件的定位准确性、速度稳定性等各方面的要求一般较高。
对于回路中出现的气蚀、冲击、噪声等现象也不能忽略不计。
（5）液压油与压缩空气不同，它的粘度受温度的影响很大，这一点在液压系统设计时也是不能不考虑的。
（6）气动系统的压缩空气通过贮气罐输出，压力波动小，在分析时我们可以将其看作为恒压源；在定量泵作为供能部件的液压系统中，由于液压泵输出流量恒定，则可以将其看作恒流源。
两者的区别在进行回路分析和设计时是必须要注意的。
8．2座阀式结构的液压控制阀其阀芯大于管路直径，是从端面上对液流进行控制的；滑阀式结构的液压控制阀和气动系统中的滑阀一样是通过圆柱形阀芯在阀套内作轴向运动来实现控制作用的。
座阀式结构可以保证关闭时的严密性，但由于背压的存在使得让阀芯运动所需的操作力也相应提高；滑阀的阀芯和阀套间都存在着很小的间隙，当间隙均匀且充满油液时，阀芯运动只要克服磨擦力和弹簧力（如果有的话）即可，操作力是很小的。
但由于有间隙的存在，在高压时会造成油液的泄漏加剧，严重影响系统性能，所以滑阀式结构的液压控制阀不适合用于高压系统。
VPPM-6L-L-1-G18-0L6H-V1N-S1 气动控制阀说明书
比例调压阀zh.................................1功能和应用该VPPM-...用于根据给定的应有值按比例调节压力。
其所配备的集成式压力传感器可感测到工作接口的压力，并将其与应有值进行比较。
当应有值和实际值出现偏差时，调压阀就会一直运行，直到输出压力达到应有值。
+W-W312X压力输入应有值压力输出排气针脚62应用范围及认证UL-提示本系列产品某些型号拥有针对美国和加拿大的UL（Underwriters Laboratories Inc）认证。
这些型号均带有如下标志：注意..................................如果在使用时必须遵守UL要求，则请注意：S可在单独的UL特有专项文献中找到遵守UL认证的规定。
该文献中所记录的技术数据优先适用。
S本说明书中的技术数据有可能与其不同。
3VPPM-...的派生型4产品使用前提条件应随时注意关于正确和安全使用该产品的一般说明：S请您将本操作指南中的极限值与实际使用情况下的极限值进行比较（例如：工作媒介、压力、作用力、力矩、温度、质量、速度、电压）。
S请注意使用地点的环境条件。
S请注意同业公会、技术监督协会、VDE的规定或相关国家法规。
S拆除运输包装材料，例如：防护蜡、薄膜（尼龙）、盖罩（聚乙烯）、纸板箱等。
S这些包装物均为可回收材料（例外情况：油纸＝废料）。
S请您在原装状态下使用产品，勿擅自进行任何改动。
S请注意产品上的以及本操作指南中的警告和提示。
S请按规定对压缩空气进行预处理。
（→技术数据）。
S缓慢地给整个设备加压。
这样可以防止出现失控运动。
5安装5.1机械部分安装注意..................................S只能由具有专业资质的人员根据操作指南来进行安装和调试。
S安装VPPM-...时务必注意不能损坏电气连接。
因为这样这会降低功能可靠性。
S注意为电缆连接和气管连接留出足够的空间。
1.阀门基本知识简介
---------------------------------------------------------------最新资料推荐------------------------------------------------------1.阀门基本知识简介阀门基础知识简介一、阀门概述阀门是流体输送系统中的控制部件（装置），具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
阀门是使用极广的一种机械产品，在石油、天然气、煤炭、冶金和矿石的开采、提炼加工和管道输送系统中；在石油化工、化工产品，医药和食品生产系统中；在水电、火电和核电的电力生产系统中；在城建的给排水、供热和供气系统中；在冶金生产系统中；在船舶、车辆、飞机、航天以及各种运动机械的使用流体系统中；在国防生产以及新技术领域里；在农业灌溉系统中都需要大量的阀门。
因此，阀门与生产建设、国防建设和人民生活都有着密切的联系。
阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
由于石油、化工（煤化工）、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出更高的要求，促使人们研究和生产高参数的阀门。
阀门的公称通径从几毫米的仪表阀到10米的工业管路用阀。
工作压力可从1. 310－3MPa 到1000MPa的超高压，工作温度从－269℃的超低温到1430℃的高温。
1 / 18阀门的材料从铸铁，碳素钢发展到钛及钛合金，高强度耐腐蚀钢等。
阀门的驱动方式从手动发展到电动、气动、液动、电_气或电_液联动、程控、数控、遥控等。
从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格相当繁多。
据不完全统计，我国的阀门产品品种已达四千多个型号，近四万个规格。
随着现代工业的不断发展，阀门需求量不断增长，如一个石油化工装置就需要上万只各式各样的阀门。
近年来，我国制造的各类阀门不仅用于国内，而且也大量出口，几乎世界各国都有我国制造的阀门。
压力控制阀1培训课件
直动型溢流阀
符号
T P P
T
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
2） 先导型溢流阀（Pilot
operated
relief
valve）：结构如图所示，
由主阀和先导阀两部分组
成，主要特点是利用主阀
平衡活塞上下两腔油液压
力差和弹簧力相平衡。
先导型溢流阀工作原理
成都理工大学工程技术学院——液压传动与控制
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
2、溢流阀的应用：
除了作溢流阀用在回路中起调压、安全阀用外， 还有下列用途：
1）远程压力控制回路：从较远距离的地方来控制 泵工作压力的回路，图示回路压力调定是由遥 控溢流阀（remote control relief valves） 所控制，回路压力维持在3MPa。遥控溢流阀的 调定压力一定要低于主溢流阀调定压力，否则 等于将主溢流阀引压口堵塞。
5.3 压力控制阀及其应用
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
2、顺序阀的应用
1）用于顺序动作回路： 2）起平衡阀的作用：在大形压床上由于压柱及上模很
重，为防止因自重而产生的自走现象，必须加装平 衡阀（顺序阀）。
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
比例式压力阀（Proportional Pressure Valve ）基本上是以电磁 线圈所产生的电磁力，来取代传统压力阀上的弹簧设定压力，由于电磁 线圈产生的电磁力是和电流的大小成正比，所以控制线圈电流就能得到 所要的压力；可以无级调压，而一般的压力阀仅能调出特定的压力。
气压控制阀原理
气压控制阀原理
气压控制阀是一种常用的控制装置，它通过改变气体流动的通道来调节气体的压力。
该阀的工作原理主要分为以下几个步骤：
1. 接受控制信号：气压控制阀通常通过一个控制器接收来自外部的控制信号，例如电压信号或气体信号。
2. 改变通道：根据控制信号，气压控制阀会调整内部构造，改变气体流动的通道。
一般而言，气压控制阀分为正向作用和反向作用两种类型。
正向作用的阀门在控制信号增大时打开，反向作用的阀门则相反。
3. 调节气体流量：通过改变通道的大小，气压控制阀能够调节气体的流量。
当通道变大时，气体的流量增加；当通道变小时，气体的流量减小。
通过不断调节通道的大小，气压控制阀可以实现对气体流量的精确控制。
4. 维持设定压力：气压控制阀的目标是维持设定的气体压力。
一旦设定的压力达到，控制阀会自动调整通道的大小，使气体流量保持在一个恒定的水平，从而维持压力稳定。
5. 反馈控制：为了确保气压控制阀的工作准确可靠，通常还需要加入反馈控制机制。
这些机制可以通过传感器等手段感知实际压力，并将其与设定压力进行比较。
根据比较结果，控制器可以对气压控制阀进行进一步调节，以实现更准确的控制效果。
总的来说，气压控制阀通过改变气体流动通道的大小，调节气
体流量，从而实现对气体压力的精确控制。
通过引入反馈控制机制，可以提高控制效果和稳定性。
定压阀原理
定压阀原理
定压阀，也称为压力调节阀，是一种常用的工业控制阀。
它的基本原理是通过调节流体的通道截面积来控制介质的流量，从而保持系统内的压力稳定。
定压阀通常由阀体、阀门、弹簧和调节装置等部件组成。
当介质从定压阀的进口流入时，阀门根据系统内的压力变化自动调节开度，以控制介质流量。
阀门与弹簧之间存在一个平衡力，当系统内压力增加时，阀门关闭的力增大；反之，当系统内压力减小时，阀门打开的力增大。
通过调节弹簧的预紧力，可以设定系统所需的压力值。
定压阀的工作过程基于负反馈控制原理。
当介质压力高于预设值时，阀门会关闭流通通道，减小介质流量，使压力下降至设定值。
相反，当介质压力低于预设值时，阀门打开通道，增加介质流量，使压力上升至设定值。
通过不断的自动调节，定压阀能够保持系统内的压力稳定在设定值附近。
定压阀广泛应用于各种流体控制系统中。
例如，它可以用于工业生产过程中对压力的控制，以确保产品质量和生产效率。
它还可以用于供水、供气系统中，稳定水压和气压，保障系统正常运行。
同时，定压阀还常用于给排水系统中，以避免管道破裂或压力过大导致设备受损。
总之，定压阀利用负反馈控制原理，通过自动调节流体通道截面积，能够保持系统内的压力稳定。
它在工业生产和各种流体控制系统中具有重要的应用价值。
比例压力控制阀的工作原理是怎样的
比例压力控制阀的工作原理是怎样的比例压力控制阀是一种广泛应用于液压系统中的阀门，主要用于控制液压系统中的压力，以确保其在特定的工作条件下能够在安全和有效的范围内运行。
工作原理比例压力控制阀的工作原理基于一个简单而重要的概念：比例。
它是由阀的内部构造和电控系统共同实现的。
比例控制是指阀门通过调节其输出压力与输入压力之间的比值来控制液压系统中的压力。
比例压力控制阀主要由一个活塞式电磁阀和一个压力逆变器组成。
在液压系统中，液体通过阀门的输入口流入压力逆变器，然后进入活塞式电磁阀。
当电磁阀关闭时，压力逆变器会将输入口的压力传递到输出口，使系统的输出压力等于输入压力。
但当电磁阀打开时，输入口的压力会被阀门内部的柱塞控制，柱塞通过电磁铁的连接使比例控制开始发挥作用。
当电磁铁通电时，柱塞会小幅移动，减少输出口的通道大小，从而减小输出口的压力。
而当电磁铁断电时，柱塞会回到原来的位置，增加输出口的通道大小，从而增加输出口的压力。
通过这种方式，比例控制系统可以在输入压力不同时调整输出压力。
应用场景比例压力控制阀主要应用于需要精确控制压力的液压系统中，例如工业机器人、液压压力机、挖掘机、铣床和注塑机等。
它们能够对压力进行实时监控，并对其进行非常精确的控制，有助于确保在不同的工作环境下保持稳定的压力水平。
此外，比例压力控制阀还可以应用于其他一些液压系统的应用场合，例如机器人设备、运动控制器和医用设备等。
比例控制系统还可以进行闭环控制，通过与其他系统集成，使得液压系统在高温、低温、高速、重载等不同环境下都能够稳定运行。
总结比例压力控制阀是液压系统中必不可少的组件之一，它能够帮助系统在不同的工作环境下确保压力的稳定性和正确性，保障设备能够安全、有效的运行。
了解比例压力控制阀的工作原理和应用场景，有助于提高对液压系统的理解和应用。
压力波动预止阀的工作原理
压力波动预止阀的工作原理
压力波动预止阀是一种用于控制流体压力的装置，其工作原理基于流体力学和控制理论。
当流体通过管道时，流体压力会受到外部因素的影响而产生波动，而压力波动预止阀的作用就是减小或消除这些压力波动，使流体压力保持在设定的范围内。
这种阀门通常由阀体、阀芯、弹簧和控制装置组成。
当管道中的压力超过设定值时，阀芯会受到压力的作用而移动，使流体通过阀门释放到低压区域，从而减小管道内的压力。
当管道内的压力低于设定值时，阀芯会关闭，阻止流体继续排出，从而维持管道内的压力稳定。
此外，压力波动预止阀还可以通过控制装置实时监测管道内的压力，并根据设定的参数调节阀芯的开启和关闭，以实现对流体压力的精确控制。
这样就能够确保管道内的流体压力始终保持在安全稳定的范围内，防止压力波动对管道和设备造成损坏，同时也有利于提高系统的工作效率和稳定性。
总的来说，压力波动预止阀的工作原理是通过阀芯的移动和控
制装置的调节，实现对管道内流体压力的稳定控制，从而保护管道和设备，确保系统的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.3 压力控制阀及其应用
3、溢流阀的静态特性
静态特性：液压系统或元件在稳定工作状态下的性能，其静态
pA F G F F 特性指标通常用溢流特性（流量—压力特性）和启闭特性来衡
量。
s
bs
f
以直动式溢流阀为例，
主阀芯受力平衡方程为：
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
成都理工大学工程技术学院——液压传动与控制
直动型溢流阀
符号
T P P
T
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
2） 先导型溢流阀（Pilot operated relief valve）：结构如图所示， 由主阀和先导阀两部分组 成，主要特点是利用主阀 平衡活塞上下两腔油液压 力差和弹簧力相平衡。
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
2）多级调压、系统
卸荷：如图，利
用电磁换向阀可
调出三种回路压 力，注意最大压 力一定要在主溢
流阀上设定。
3）背压阀
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
❖ 直动式、先导式溢流阀的异同 1）功能相同，调压、恒压或过压保护；工作原理相同 2）直动式溢流阀，压力油直接作用于主阀芯，灵敏度高于先
5.3 压力控制阀及其应用
液压系统对溢流阀的性能要求 1 定压精度高——当流过溢流阀的流量发生变化时，系统的压力
变化要小
2 灵敏度高——当液压缸停止运动时，溢流阀应迅速工作 3）工作平稳，无噪声 4）当阀关闭时，密封好，泄露小
对于溢流阀，要求1、2、3项 对于安全阀，成要都理求工大2学、工4程项技术学院——液压传动与控制
先导型溢流阀工作原理
成都理工大学工程技术学院——液压传动与控制
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
2、溢流阀的应用：
除了作溢流阀用在回路中起调压、安全阀用外， 还有下列用途：
1）远程压力控制回路：从较远距离的地方来控制 泵工作压力的回路，图示回路压力调定是由遥 控溢流阀（remote control relief valves） 所控制，回路压力维持在3MPa。遥控溢流阀的 调定压力一定要低于主溢流阀调定压力，否则 等于将主溢流阀引压口堵塞。
5.3 压力控制阀及其应用
1、溢流阀结构及分类
1）直动型溢流阀（Spring loaded type relief valve） 结构如图所示，压力由弹簧 设定，当油的压力超过设定 值时，阀芯上移，油液就从 溢流口流回油箱，并使进油 压力等于设定压力。由于压 力为弹簧直接设定，一般当 安全阀使用。
成都理工大学工程技术学院——液压传动与控制
先导型溢流阀
调节螺钉
调压弹簧 锥阀 锥阀座 遥控口K
符号
T P
阀体
主阀芯
主阀体
主阀弹簧
进油口
P
T
出油口
成都理工大学工程技术学院——液压传动与控制
先导型溢流阀工作原理
成都理工大学工程技术学院——液压传动与控制
先导型溢流阀工作原理
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
在液压传动系统中，控制液压油压力高低的液压阀称 之为压力控制阀，这类阀的共同点主要是利用在阀芯上的 液压力和弹簧力相平衡的原理来工作的。
压力阀作用包括：
。
（2）利用压力变化作为信号来控制其它元件动作。
按其功能和用途不同可分为溢流阀、减压阀、顺序阀
和压力继电器等。
液压传动与控制
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
“溢流阀（Relief valve）”， 其主要用途有二个：
作溢流阀用：在定量泵的液压 系统中如图4－16（a）所示， 常利用流量控制阀调节进入液 压缸的流量，多余的压力油可 经溢流阀流回油箱，这样可使 泵的工作压力保持定值。
作安全阀用：图4－16（b）所 示液压系统，在正常工作状态 下，溢流阀是关闭的，只有在 系统压力大于其调整压力时， 溢流阀才被打开溢流，对系统 起过载保护作用。成都理工大学工程技术学院——液压传动与控制
压力阀的分类 溢流阀、减压阀、顺序阀、压力继电器
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
一、溢流阀
当液压执行元件不动时，由于泵排出的油无处可去而 成一密闭系统，理论上压力将一直增至无限大，实际上压 力将增至液压元件破裂为止，此时电机为维持定转速运转， 输出电流将无限增大至电机烧掉为止；前者使液压系统破 坏，液压油四溅；后者会引起火灾；因此要绝对避免，防 止方法就是在执行元件不动时，提供一条旁路使液压油能 经此路回到油箱，它就是“溢流阀（Relief valve）”， 其主要用途有二个：
pA Fs Fbs
p
Fs
若忽略摩擦力和自A重 ，2C则dWxR cos
( Cv 1, cr 0 )
由此可知，溢流阀进口压力是由弹簧力决定的 得实际工作时，阀进口压力会有微小变化，其原因是：
p ks (x0 xR )
A 2CdWxR cos成都理工大工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
5.3 压力控制阀及其应用
q
ks
Cd AW 2 pCdW
cos
(
p
pc )
2p
❖ 启闭特性
❖ 特溢溢性出，流特即阀性阀从口开开启启到和闭关合闭全过过程程的的曲压线力不—重流合量， 由这孔是口由流于量摩公擦式力，的得作压用力，-流使量阀方芯程的动作出现
粘滞现象。
导式。适用于低压场合（p<2.5Mpa) 3）先导式溢流阀，先导阀起控制和调节溢流的压力，而主阀
的移动实现溢流。先导阀阀口直径较小，即使高压下产生的推 力也不大，因此弹簧刚度不大，这样流量变化导致阀芯移动时， 压力的波动也不大，维持在恒定水平。由此，此阀的定压精度 高于直动式。
成都理工大学工程技术学院——液压传动与控制
xR 0
pc
pc
ks A
x0
x 当 定的溢位流置量，增溢加流，阀阀达芯到上额移定流R量，，压此力时也的增压加力，称当为阀额芯定上压升力到p一T
定调 稳义定压开，偏启定差压压= 力精额，度定即越压阀高力芯。—刚开移启动压时力，
，偏差越小，溢流阀的压力越 进口处的压力为
成都理工大学工程技术学院——液压传动与控制
