风口及有关计算公式100401
风口截面积计算公式
风口截面积计算公式全文共四篇示例，供读者参考第一篇示例：风口截面积计算公式是工程领域中常见的一种计算方法，用于确定管道或风口的截面积以满足特定的气流量要求。
在工业生产和建筑设计中，正确计算风口截面积对于确保正常通风、降低能耗、提高生产效率等方面都具有重要意义。
下面我们将深入探讨风口截面积计算公式的相关知识。
要理解风口截面积计算公式，我们需要了解几个基本概念。
首先是气体流量，通常用单位立方米/小时或者立方英尺/分钟来表示，它是描述空气或气体在单位时间内通过管道或风口的数量。
其次是风速，它是气流在管道或风口中的速度，通常用米/秒或者英尺/分钟来表示。
最后是风口截面积，它表示风口的横截面积大小，通常用平方米或者平方英尺来表示。
在工程设计中，我们常常需要根据通风需求确定风口的截面积。
为了准确计算风口的截面积，我们可以使用以下的风口截面积计算公式：\[ A = Q / (V \times 3600) \]A代表风口的截面积，单位为平方米；Q代表气体流量，单位为立方米/小时；V代表风速，单位为米/秒；3600是一个单位转换系数，将小时转换为秒。
通过这个简单的公式，我们可以根据实际的通风需求来确定风口的截面积，使得空气在管道或风口中的流速能够满足要求，确保良好的通风效果。
在实际工程中，通常会根据具体的气体流量和风速要求来选择合适的风口尺寸。
一般情况下，风口的截面积越大，通风效果越好，但也会增加工程成本。
在确定风口截面积时，需要综合考虑通风要求、能耗、成本等多个因素，以达到最佳的设计效果。
除了以上的简单计算公式外，还有一些复杂的气体流动计算方法可供选择，如计算流体力学（CFD）模拟等。
这些方法可以更精确地模拟空气在管道或风口中的流动情况，为工程设计提供更多的参考依据。
风口截面积计算公式是工程设计中重要的一环，它可以帮助工程师合理确定风口的尺寸，保证通风效果和节能效果的平衡。
通过不断优化风口截面积计算公式和方法，可以提高工程设计的准确性和效率，为实现绿色环保和可持续发展提供技术支持。

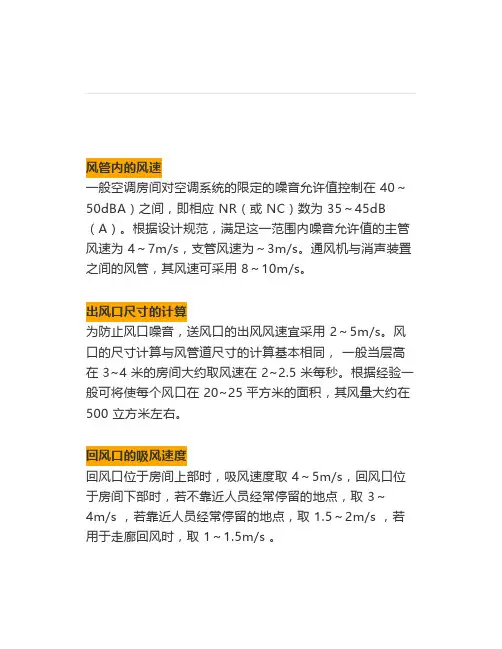

空调系统风道风速、风口的选择和新风(换气)量计算方法
风管内的风速一般空调房间对空调系统的限定的噪音允许值控制在 40～50dBA）之间，即相应 NR（或 NC）数为 35～45dB （A）。
根据设计规范，满足这一范围内噪音允许值的主管风速为 4～7m/s，支管风速为～3m/s。
通风机与消声装置之间的风管，其风速可采用 8～10m/s。
出风口尺寸的计算为防止风口噪音，送风口的出风风速宜采用 2～5m/s。
风口的尺寸计算与风管道尺寸的计算基本相同，一般当层高在 3~4 米的房间大约取风速在 2~2.5 米每秒。
根据经验一般可将使每个风口在 20~25平方米的面积，其风量大约在500 立方米左右。
回风口的吸风速度回风口位于房间上部时，吸风速度取 4～5m/s，回风口位于房间下部时，若不靠近人员经常停留的地点，取 3～4m/s ，若靠近人员经常停留的地点，取 1.5～2m/s ，若用于走廊回风时，取 1～1.5m/s 。
风管安装注意事项及风管计算在风管设计尽量小的情况下保证主管风速5m/s，支管风速 3m/s，风管计算公式：所选设备风量÷3600÷风速=风管截面积同时注意保证风管：长边÷短边≤4 一般不要＞4特殊情况特殊对待。
风口的选择：所选房间风量÷3600÷风速=散流器喉部截面积注意:双百叶风口截面积为以上公式所得面积÷0.7计算风管尺寸1)等阻尼法(等压法)是一种方便的计算法，适用于多种场合。
2)根据下表确定主风管中的基本阻尼系数。
风管类型阻尼系数（mmH2o)送风管0.05-0.2回风管0.03-0.12因回风管位于吸风部位，主要承受外部压力，应注意减轻其风管负担。
对于风管系统，常采用送风管 0.08-0.15mmH2O/m，回风管0.06-0.1 mmH2O/m 作为基准。
在进行风管机的风管道设计时，注意在风管机的进、出风处加静压箱，以均衡风压，减少噪音，并且使静压箱内的流速保证在3米每秒以下，其长度可根据实际情况来定。
风量计算公式
风量计算公式 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】风量计算公式风量计算：1．长方形或方形面积之出风口：（公尺单位）长×宽=面积（M^2）面积各点的平均风速=m/s（公尺/秒）面积（m^2）×平均风速=m^3/s（立方公尺/秒）m^3/s×60= m^3/minute(立方公尺/每分)=CMMCMM×=CFM（立方尺/每分）2.圆形之出风口面积：（公尺单位）半径×半径×=圆面积（M^2）圆面积各点的平均风速=M/S圆面积（M^2）×平均风速= M^3/S（立方公尺/秒）m^3/s×60= m^3/mi nute(立方公尺/每分)=CMMCMM×=CFM（立方尺/每分）。
风量计算风量（Q）：所谓风量（又称体积流率）指的是风管之截面积所通过气流之流速，一般在使用上以下式来表示：Q=60VAQ（风量）=m3/minV（风速）=m/secA（截面积）=m2压力常用换算公式1Pa=1mbar=1mmHg=1psi=703mmAq1Torr=1Torr=常用单位换算表-风量1m3/min（CMM）=1000 l/min = 35.31 ft3/min（CFM）常用名词说明（1）标准状态：为20℃，绝对压力760mmHg，相对湿度65％。
此状态简称为STP，一般在此状态下1m3之空气重量为1.2kg。
（2）空气之绝对压力：为当地大气压计所显示的大气压力再加上表压力之和，一般用kgf/m2或mmaq来表示。
（3）基准状态：为0℃，绝对压力760mmHg，相对湿度0％。
此状态简称为NTP，一般在此状态下1m3之空气重量为1.293kg。
压力（1）静压（Ps）：所谓静压就是流体施加於器具表面且与表面垂直的力，在风机中一般是由於重力与风扇之推动所造成，在使用上常以kgf/m2或mmaq来表示，且可以直接经过量测取得。
风口风阀计算方法
实际单价按以下计算单价下浮55% 铝合金、抽木封口系列价格
1.A、B为定货规格尺寸，单位为M2，如产品材料价格变动以上产品价格随之变动。
2.如产品喷塑在本价基础上增加10%~15%
3.A—长B—宽S=面积
HFK-2A型、HFK-2B圆型散流器价格表
HFK-2A型、HFK-2B、HFK-2F型、HFK-2D型
圆型平面圆形凸面圆形斜片圆环型
HFK-2C型
圆盘形扩散出风口
钢制产品价格计算表
备注：1、长×宽为定货规格尺寸（单位M）
2、钢制产品从编号1-38材质为刚才如需铝材按计算价加40%。
3、T308-1.2型如需电动执行机构每台另加500元。
4、放火系列产品需带信号装置每台加100元，如需加动距离绳装、每台另加500元。
5、防火阀系列产品宽度尺寸超过800mm，每台加200元（增加一个执行机构）
6、消声弯头如果是平弯另加30%。
7防火阀各种钢制系列产品，如与玻璃钢系列产品德法兰连接则另加5%。
YWX-1型微孔板消声器
YWX-2型微孔板消声器
YWX-3型微孔板消声器
YVW—1—1型消弯头
YVW—1—2型消弯头
YVW—1—3型消弯头
矩形风管三通调节阀。

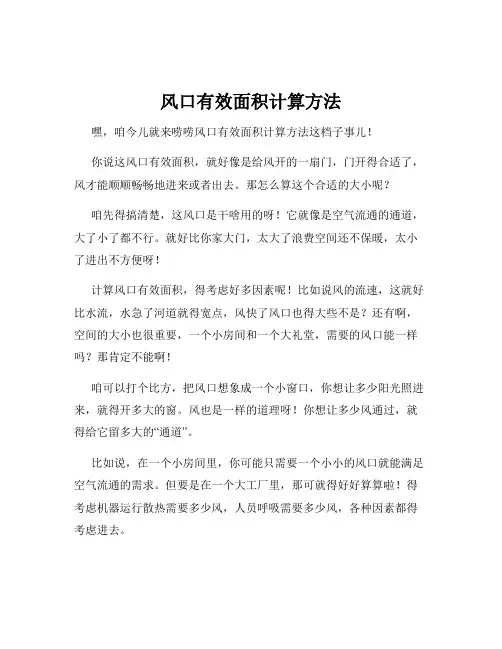

风口有效面积计算方法
风口有效面积计算方法嘿，咱今儿就来唠唠风口有效面积计算方法这档子事儿！你说这风口有效面积，就好像是给风开的一扇门，门开得合适了，风才能顺顺畅畅地进来或者出去。
那怎么算这个合适的大小呢？咱先得搞清楚，这风口是干啥用的呀！它就像是空气流通的通道，大了小了都不行。
就好比你家大门，太大了浪费空间还不保暖，太小了进出不方便呀！计算风口有效面积，得考虑好多因素呢！比如说风的流速，这就好比水流，水急了河道就得宽点，风快了风口也得大些不是？还有啊，空间的大小也很重要，一个小房间和一个大礼堂，需要的风口能一样吗？那肯定不能啊！咱可以打个比方，把风口想象成一个小窗口，你想让多少阳光照进来，就得开多大的窗。
风也是一样的道理呀！你想让多少风通过，就得给它留多大的“通道”。
比如说，在一个小房间里，你可能只需要一个小小的风口就能满足空气流通的需求。
但要是在一个大工厂里，那可就得好好算算啦！得考虑机器运行散热需要多少风，人员呼吸需要多少风，各种因素都得考虑进去。
那具体怎么算呢？这可得根据实际情况来。
一般来说，可以通过测量风的流速、压力等数据，然后结合空间的大小、用途等因素，运用一些公式和计算方法来得出风口有效面积。
这就像是解一道数学题，得一步一步来，可不能马虎。
你想想，如果风口面积算小了，那风不够用呀，就像人喘不过气来一样难受；要是算大了呢，又浪费材料和空间，多不划算呀！所以说，这计算可得精确，不能有半点马虎。
咱再拿个例子来说，就像做饭一样，你得知道要做多少人的饭，才能决定用多大的锅呀！这风口有效面积的计算也是同样的道理。
总之呢，风口有效面积计算可不是一件简单的事儿，但只要咱认真对待，搞清楚各种因素，按照正确的方法去算，就一定能算出合适的面积来。
让风在咱需要的时候，乖乖地通过风口，为我们服务。
你说这是不是挺重要的呀？可别小瞧了这个风口有效面积的计算哦！。

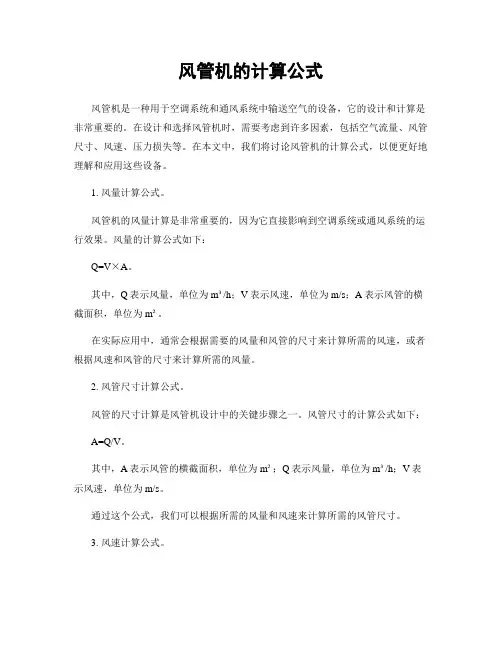

风管机的计算公式
风管机的计算公式风管机是一种用于空调系统和通风系统中输送空气的设备，它的设计和计算是非常重要的。
在设计和选择风管机时，需要考虑到许多因素，包括空气流量、风管尺寸、风速、压力损失等。
在本文中，我们将讨论风管机的计算公式，以便更好地理解和应用这些设备。
1. 风量计算公式。
风管机的风量计算是非常重要的，因为它直接影响到空调系统或通风系统的运行效果。
风量的计算公式如下：Q=V×A。
其中，Q表示风量，单位为m³/h；V表示风速，单位为m/s；A表示风管的横截面积，单位为m²。
在实际应用中，通常会根据需要的风量和风管的尺寸来计算所需的风速，或者根据风速和风管的尺寸来计算所需的风量。
2. 风管尺寸计算公式。
风管的尺寸计算是风管机设计中的关键步骤之一。
风管尺寸的计算公式如下：A=Q/V。
其中，A表示风管的横截面积，单位为m²；Q表示风量，单位为m³/h；V表示风速，单位为m/s。
通过这个公式，我们可以根据所需的风量和风速来计算所需的风管尺寸。
3. 风速计算公式。
风速是风管机设计中的另一个重要参数，它直接影响到空调系统或通风系统的运行效果。
风速的计算公式如下：V=Q/A。
其中，V表示风速，单位为m/s；Q表示风量，单位为m³/h；A表示风管的横截面积，单位为m²。
通过这个公式，我们可以根据所需的风量和风管尺寸来计算所需的风速。
4. 压力损失计算公式。
在风管机设计中，压力损失是一个非常重要的参数，它直接影响到风管机的性能和能效。
压力损失的计算公式如下：ΔP=ρ×V²/2×f×L/D。
其中，ΔP表示压力损失，单位为Pa；ρ表示空气密度，单位为kg/m³；V表示风速，单位为m/s；f表示风管的摩擦阻力系数；L表示风管的长度，单位为m；D表示风管的直径，单位为m。
通过这个公式，我们可以根据风速、风管的尺寸和长度来计算风管的压力损失。
[最新]风量计算公式
![[最新]风量计算公式](https://img.taocdn.com/s3/m/7a4c7b5dc8d376eeafaa311c.png)
[最新]风量计算公式exhaust风量计算公式风量计算:1(长方形或方形面积之出风口:(公尺单位) 长×宽=面积(M^2)面积各点的平均风速=m/s(公尺/秒)面积(m^2)×平均风速=m^3/s(立方公尺/秒)m^3/s×60= m^3/minute(立方公尺/每分)=CMMCMM×35.3146=CFM(立方尺/每分)2.圆形之出风口面积:(公尺单位)半径×半径×3.1416=圆面积(M^2)圆面积各点的平均风速=M/S圆面积(M^2)×平均风速= M^3/S(立方公尺/秒) m^3/s×60= m^3/minute(立方公尺/每分)=CMM CMM×35.3146=CFM(立方尺/每分)。
风量计算风量(Q):所谓风量(又称体积流率)指的是风管之截面积所通过气流之流速，一般在使用上以下式来表示:Q=60VAQ(风量)=m3/minV(风速)=m/secA(截面积)=m2压力常用换算公式1Pa=0.102mmAq1mbar=10.197mmAq1mmHg=13.6mmAq1psi=703mmAq1Torr=133.3pa1Torr=1.333mbar常用单位换算表-风量1m3/min(CMM)=1000 l/min = 35.31 ft3/min(CFM)常用名词说明(1)标准状态:为20?，绝对压力760mmHg，相对湿度 65,。
此状态简称为STP，一般在此状态下1m3之空气重量为1.2kg。
(2)空气之绝对压力:为当地大气压计所显示的大气压力再加上表压力之和，一般用kgf/m2或mmaq来表示。
(3)基准状态:为0?，绝对压力760mmHg，相对湿度0,。
此状态简称为NTP，一般在此状态下1m3之空气重量为1.293kg。
压力(1)静压(Ps):所谓静压就是流体施加於器具表面且与表面垂直的力，在风机中一般是由於重力与风扇之推动所造成，在使用上常以kgf/m2或mmaq来表示，且可以直接经过量测取得。
高炉主要工艺参数计算公式_第三次讨论(10.13)
高炉主要工艺参数计算公式1、风口标准风速：V标＝Q/(F*60)式中V标－－风口标准风速，m/sQ――风量，m3/minF――风口送风总面积，m22、风口实际风速：V实= V标*(T+273)*0.1013/ (0.1013+P)*(273+20)式中V实－－风口实际风速，m/sV标－－风口标准风速，m/sT－－风温，℃P－－鼓风压力，MPa3、鼓风动能：E=0.412 * 1/n * O3/F2 * (T+273)2/(P+P0)2式中E－－鼓风动能，j/sQ－－风量，m3/minn－－风口数目，个F－－风口总截面积，m3T－－热风温度，℃P－－热风压力，MPaP0－－标准大气压，等于101325PaV――炉缸煤气量,m3宝信疑问：O3是否就是Q3？Q：风量，m3/min；（是的）（动能公式按确认文件中宝信理解计算）V――炉缸煤气量,m3，公式中未使用；（不用）6、焦炭负荷：P=Q矿/Q焦式中P－－焦炭负荷Q矿－－矿石批重，kgQ焦－－焦炭（干基）批重，kg7、综合负荷：P=Q矿/Q焦式中P－－综合负荷Q矿－－矿石批重，，kgQ综焦－－综合干焦量批重（干焦量十其它各种燃料量×折合干焦系数批重，）kg 宝信疑问：报表上的负荷采取焦炭负荷还是综合负荷；其中干基是否就是干焦（是的）；（参照新发给你的报表）8、休风率： u=t/T×100％式中 u――休风率，％t ——高炉休风停产时间，minT——规定日历作业时间（日历时间减去计划达中休时间），min9、生铁合格率生铁合格率是指检验合格生铁占全部检验生铁的百分比。
其计算公式为：生铁合格率（%）= 生铁检验合格量（吨）×100%生铁检验总量（吨）生铁检验合格量是否同下面焦比中合格生铁产量一个概念（不是，生铁检验合格量不进行折算，而焦比中合格生铁产量要进行折算）或者说它们的关系如何计算说明：（1）高炉开工后，不论任何原因造成的出格生铁，均应参加生铁合格率指标的计算。
风量计算公式
exhaust风量计算公式风量计算：1．长方形或方形面积之出风口：（公尺单位）长×宽=面积（M^2）面积各点的平均风速=m/s（公尺/秒）( K3b:{-dv面积（m^2）×平均风速=m^3/s（立方公尺/秒）m^3/s×60= m^3/minute(立方公尺/每分)=CMMCMM×35.3146=CFM（立方尺/每分）2.圆形之出风口面积：（公尺单位）半径×半径×3.1416=圆面积（M^2）圆面积各点的平均风速=M/S圆面积（M^2）×平均风速= M^3/S（立方公尺/秒）m^3/s×60= m^3/minute(立方公尺/每分)=CMMCMM×35.3146=CFM（立方尺/每分）。
1 lPt.B0r*yB-s6X% }9G(C(j3e9[+W:g-|%{,n,N9C"g0T2 y6D.Y.Y+N+D5C风量计算风量（Q）：所谓风量（又称体积流率）指的是风管之截面积所通过气流之流速，一般在使用上以下式来表示：Q=60VAQ（风量）=m3/minV（风速）=m/secA（截面积）=m2压力常用换算公式1Pa=0.102mmAq1mbar=10.197mmAq1mmHg=13.6mmAq1psi=703mmAq1Torr=133.3pa1Torr=1.333mbar常用单位换算表-风量1m3/min（CMM）=1000 l/min = 35.31 ft3/min（CFM）常用名词说明（1）标准状态：为20℃，绝对压力760mmHg，相对湿度65％。
此状态简称为STP，一般在此状态下1m3之空气重量为1.2kg。
（2）空气之绝对压力：为当地大气压计所显示的大气压力再加上表压力之和，一般用kgf/m2或mmaq来表示。
（3）基准状态：为0℃，绝对压力760mmHg，相对湿度0％。
此状态简称为NTP，一般在此状态下1m3之空气重量为1.293kg。
成型环保设备风量计算公式
成型环保设备风量计算公式风量计算公式
风量计算：
．长方形或方形面积之出风口：（公尺单位）长×宽
面积（
M^2
面积各点的平均风速
=m/s
（公尺
秒）
面积（
m^2
）×平均风速
=m^3/s
（立方公尺
秒）
m^3/s×60= m^3/minute(立方公尺每分
)=CMM
CMM×3146=CFM（立方尺
每分）
2.
圆形之出风口面积：（公尺单位）半径×半径×3.1416=圆面积（
M^2
圆面积各点的平均风速
=M/S
圆面积（
M^2
）×平均风速
= M^3/S
（立方公尺
秒）
m^3/s×60= m^3/minute(立方公尺
每分
)=CMM
CMM×3146=CFM（立方尺
每分）。
风量计算
风量（
：所谓风量（又称体积流率）指的是风管之截
面积所通过气流之流速，一般在使用上以下式来表示：Q=60VA
（风量）
=m3/min
（风速）
=m/sec
（截面积）
=m2
压力常用换算公式1Pa=0.102mmAq。
风量计算公式a
e x h a u s t风量计算公式风量计算�1�长方形或方形面积之出风口��公尺单位�长×宽=面积�M^2�面积各点的平均风速=m/s�公尺/秒�面积�m^2�×平均风速=m^3/s�立方公尺/秒�m^3/s×60=m^3/m i n u t e(立方公尺/每分)=C M MC M M×35.3146=C F M�立方尺/每分�2.圆形之出风口面积��公尺单位�半径×半径×3.1416=圆面积�M^2�圆面积各点的平均风速=M/S圆面积�M^2�×平均风速=M^3/S�立方公尺/秒�m^3/s×60=m^3/m i n u t e(立方公尺/每分)=C M MC M M×35.3146=C F M�立方尺/每分�。
风量计算风量�Q��所谓风量�又称体积流率�指的是风管之截面积所通过气流之流速�一般在使用上以下式来表示�Q=60V AQ�风量�=m3/m i nV�风速�=m/s e cA�截面积�=m2压力常用换算公式1P a=0.102m m A q1m b a r=10.197m m A q1m m H g=13.6m m A q1p s i=703m m A q1T o r r=133.3p a1T o r r=1.333m b a r常用单位换算表-风量1m3/m i n�C M M�=1000l/m i n=35.31f t3/m i n�C F M�常用名词说明�1�标准状态�为20℃�绝对压力760m m H g�相对湿度65�。
此状态简称为S T P�一般在此状态下1m3之空气重量为1.2k g。
�2�空气之绝对压力�为当地大气压计所显示的大气压力再加上表压力之和�一般用k g f/m2或m m a q来表示。
�3�基准状态�为0℃�绝对压力760m m H g�相对湿度0�。
此状态简称为N T P�一般在此状态下1m3之空气重量为1.293k g。
风量风速计算方法
风量风速计算方法风量风速计算方法一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s 应用场所住宅公共建筑工厂推荐最大推荐最大推荐最大室外空气入口空气过滤器加热排管冷却排管淋水室风机出口主风管支风管(水平)支风管(垂直)2、低速风管系统的最大允许速m/s应用场所以噪声控制主风管以摩擦阻力控制送风风管回风风管送风支管回风支管住宅公寓、饭店房间办公室、图使馆大礼堂、戏院银行、高级餐厅百货店、自助餐厅工厂室内允许噪声dB(A)主管风速m/s支管风速m/s新风入口m/s25～353～4≤235～504～62-3注：民用住在≤35dB（A），商务办公≤45dB（A）二、室内风口风速选择表1、送风口风速卧室～2m/s（风口在上部时）2～3m/s（风口在上部时）办公室m/s（风口距离地≤）m/s（风口距离地≤）商场、娱乐3～5m/s2、以噪音标准控制的允许送风流速m/s 应用场所流速m/s图使馆、广播室～住宅、公寓、私人办公室、医院房间～银行、戏院、教室、一般办公室、商店、餐厅～工厂、百货公司、厨房～3、推荐的送风口流速m/s应用场所流速m/s播音室～戏院～住宅、公寓、饭店房间、教室一般办公室～电影院百货店、上层百货店、地下4、送风口之最大允许流速m/s 应用场所盘形送风口顶栅送风口侧送风口广播室～～医院疗房～～～饭店房间、会客室～～～百货公司、剧场～～～教室、图书馆、办公室～～3.5～5、回风口风速房间净高风口位置风速～4上部3～4m/s3～上部2～3m/s～3上部～2m/s人不长停留处下部3m/s人长停留处下部～2m/s走廊回风下部1～s6、回风格栅的推荐流速m/s 位置近座位逗留区以上门下部门上部工业用流速m/s2～33～4≥47、百叶窗的推荐流速m/s 位置新风回风减温器正面减温器旁通加热器旁通流速m/s～44～62～4～125～8、逗留区流速与人体感觉的关系流速m/s人体感觉0～不舒适，停滞空气的感觉理想、舒适～基本舒适不舒适，可以吹动薄纸对站立者舒适感之上限～用于工厂和局部空间三、通风系统设计1、送风口布置间距办公室～商场、娱乐4～回风口应根据具体情况布置一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室风盘型号风量方形散流器尺寸FPm³/hmm340200×200510200×200680250×250850250×2501020300×3001361360300×3001701700350×3502042040350×350*2502500450×450注：办公室推荐送风口流速：～m/s风机盘管接风管的风速：通常为～m/s，不能大于m/s，否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽不宜大于1:，送风水平射程与垂直射程（）平顶至工作区上边界的距离）的比值，宜保持在～之间.实际上这要看装饰要求而定，如250×250的散流器，间距一般在米左右，320×320米在米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管：常用在空调送、回风管道(优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求)C、无机玻璃钢风管：常用于消防防排烟系统(优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难)D、硅酸盐板风管：常用排烟管道(优点与无机玻璃钢板相类似，显著特点是防火性能较好；缺点：综合造价较高)E、复合保温板风管：常用有：上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高)G、其他风管：土建、砖茄、布风管等2)按风管作用分：送风、回风、排风、新风管等3)按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分：A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分→流程二：系统风量计算→流程三：确定送风方式→流程四：确定风管布置→流程五：计算风管尺寸→流程六：风口设计选型→流程七：阻力平衡计算机气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统每个系统在扫描区域………在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式：G=3600Qq/ρ(hn-hs)=3600Qx/ρc(tn-ts)(m³/h)Qq、Qx—室内总全冷负荷和总显冷负荷（KW）—室内空气焓值（KJ/Kg)Hs—送风焓值（KJ/Kg)tn—室内温度（℃)ts—送风温度（℃)c—空气定压比热[KJ/(Kg.℃)]，可取KJ/(Kg.℃)ρ—空气密度(Kg/m³)，在标准大气压下，空气稳定20℃时，取Kg/m³舒适型空调和工艺空调的送风温度差可参考下表选取：空调类型及要求送风温度(℃)舒适型空调高H≤5m≤10房高H＞5m≤15工艺性空调室温允许波动范围6～0±3～6±～2～3注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式：S=G/3600V确定主风管及各分支管截面积S—风管截面积（㎡）G—风管内风量（m³/h）V—风管内风速（m/h），一般做设计时候，空调送风主管风速不宜大于6m/h，支管风速不宜大于3 m/h，具体风速可参照下表：低速风管内的风速m/s室内允许噪声dB(A)主管风速m/s支管风速m/s新风入口m/s25～353～4≤235～504～62-350～656～92～54～65～858～125～8高速风管内的风速风量范围m³/h最大风速m/s风量范围m³/h最大风速m/s1700～500025500～425005000～1000042500～6800010000～1700068000～10000017000～25500202、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格（mm）：Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格（mm）：120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2～4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◇单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型，叶片平行于长边为B型◇侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◇可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形（方形）散流器：1气流型式为贴附型（平送型）、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm，即为（A+75）×（B+75）◇三面吹散流器：1气流型式为贴附型（平送型）、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◇条形直片式散流器：1突了线性设计特点、2用于室内和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮挡作用、5多个风口并接使用，并缝处有插接板◇条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◇自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室内气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A 型或B型◇地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风，所以不宜做的过大◇遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R＞米为宜◇网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附（平送）型、3可以供给较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中Φ126.Φ205叶片密度大，其余规格叶片单边间距为25mm ◇圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24´◇圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口：1是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩：1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◇可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式（变风量）喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积达到射程，风量的控制，适用于大型厅展，以达到侧向吹出距离远，并扩展其流向下扩展◇带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸（假定流速法）风口的风速选择卡参考下表应用场所盘形送风口顶棚送风口侧送风口广播室～～医院疗房～～～饭店房间、会客室～～～百货公司、剧场～～～教师、图书馆、办公室～～～流程七：阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为～mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时，K=3～5弯头三通少时，K=1～22)校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数例：风量40000m³/h，风速9m/s，得风管尺寸=40000m³/h除以9m/s除以3600s=㎡=*风管尺寸：1500×800mm，而根据矩形常用规格只有：1600×800mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件（如三通、弯头）本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速.根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1一般通风系统中常用空气流速（m/s）类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板6～142～8～～～6混凝土砖4～122～6～～5～6工业辅助及民用建筑干管支管新鲜空气入口自然通风～～～机械通风5～82～52～4表6-2-2空调系统低速风管内的空气流速部位频率为1000HZ时室内允许声压级＜4040～60＞60新风入口～～～总管和总干管～～～无送、回风口的支管～～～有送、回风口的支管～～～表6-2-3除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘木屑、刨花干燥粗刨花、大块干米屑潮湿粗刨花、大块湿木屑棉絮麻石棉粉尘耐火材料粉尘粘土石灰石水泥湿土（含水2%一下）纤维粉尘重矿物粉尘轻矿物粉尘灰土、砂尘金属粉尘干细型砂金刚砂、刚玉粉钢铁粉尘钢铁屑铅尘其他粉尘轻质干粉尘(木工磨粉粉尘、烟草灰)煤尘焦炭粉尘谷物粉尘123、据各风管的风量和选择的流速，按式(6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%，除尘系统应不超过10%.若超过上述规定，可采用下述方法调节其阻力平衡.(1) 调整支管管径这种方法是通过改变支管管径改变支管的阻力，达到阻力平衡.调整后的管径按下式计算：(6-2-2)式中D´—调整后的管径mmD—原设计的管径mm△P—原设计的支管阻力Pa△P´—要求达到的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡.增大后的风量按下式计算：(6-2-3式中L´—调整后的支管风量m³/hL—原设计的支管风量m³/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，达到预期的流量分配.5、计算系统的总阻力仅供参考。
风量风压计算公式
风量风压计算公式（一）该帖被浏览了2690次 | 回复了4次风量风压计算公式风量计算风量（Q）：所谓风量（又称体积流率）指的是风管之截面积所通过气流之流速，一般在使用上以下式来表示：Q=60VAQ（风量）=m3/minV（风速）=m/secA（截面积）=m2压力常用换算公式1Pa=0.102mmAq1mbar=10.197mmAq1mmHg=13.6mmAq1psi=703mmAq1Torr=133.3pa1Torr=1. 333mbar常用单位换算表-风量1m3/min（CMM）=1000 l/min = 35.31 ft3/min（CFM）常用名词说明（1）状态：为20℃，绝对压力760mmHg，相对湿度65％。
此状态简称为STP，一般在此状态下1m3之空气重量为1.2kg。
（2）空气之绝对压力：为当地大气压计所显示的大气压力（3）基准状态：为0℃，绝对压力760mmHg，再加上表压力之和，一般用kgf/m2或mmaq来表示。
相对湿度0％。
此状态简称为NTP，一般在此状态下1m3之空气重量为1.293kg。
压力（1）静压（Ps）：所谓静压就是流体施加於器具表面且与表面垂直的力，在风机中一般是由於重力与风扇之推动所造成，在使用上常以kgf/m2或mmaq来表示，且可以直接经过量测取得。
而在风机之风管中，任何方向之静压值皆为定值且也有正负之分，若静压值为正则表示风管目前正被胀大，若静压值为负则表示风管目前正受挤压。
（2）动压（Pv）：所谓动压就是流体在风管内流动之速度所形成之压力，在使用上常以kgf/m2或mmaq来表示.（3）全压（PT）：所谓全压就是静压与动压之和，在使用上常以kgf/m2或mmaq来表示。
在风机中全压值是属固定，并不会因风管缩管而产生变化.风压与温度温度变化会影响空气之密度。
故在其他条件不变的情况下，温度变化时，其风压必须依下面之关系加以校正，以获得情况下之风压值：P = P’[（273 + t）/293] （mm Aq）同样，当空气密度变更时，其风压值可作如下之修正：P = P’（1.2/γ ）（mm Aq）式中，等号右侧之值如P’、t、γ等之实测压力、温度与空气密度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算公式
普通出回风口：（边+50）×（边+50）×风口每平方单价（150/170）0.6料/0.8料
门铰式回风口：（边+50）*（边+50）*风口每平方单价（190/210）0.6料
防雨百叶：（边+60）×（边+60）×风口每平方单价（190/200）0.8料
散流器：（喉径+65+60）*（喉径+65+60）*风口每平方单价（160/170）0.6料/0.8料
散流器带调节阀：（喉径+65+60）*（喉径+65+60）×风口每平方单价（300）0.6料
检修口：（边+60）*（边+60）*风口每平方单价（180）0.6料
大固定：（边+60）*（边+60）*风口每平方单价（200）0.6料
电动风口：（边+50）*（边+50）*风口每平方单价（320）+30元（电机钱）
黄琳/亿通铝箔软接：不带保温：21/30元/m2,带保温：26/40元/m2
圆形风口/冲压模具：直径*0.3元/mm
弧形风口：（长+50）*每米单价（120元/m)
自垂百叶：（边+60）*（边+60）*风口每平方单价（200）0.8料
消声静压箱：＜(宽+高) ×2×长+宽×高*2＞*170元/m2
球形喷口（400）：洞口得开为：410的直径才可以装进去的
风道计算面积公式:(宽+高+0.2) ×2×长+堵头(宽×高)
铜管公斤数：（外径-壁厚）×壁厚×0.02796*米数
钢管公斤数：（外径-壁厚）*壁厚*0.02466*米数
保温管立方数：（内径+壁厚）*壁厚*3.14*米数（红色为暂定，按实际价格计算！）
铜管规格(mm) 推荐铜管壁厚(mm) 标准重量（kg/m）推荐橡塑保温厚度(mm) φ6.35 0.8 0.12415
φ9.53 0.8 0.19515
φ12.7 0.8 0.26615
φ15.88 1.0 0.41615
φ19.05 1.0 0.50520
φ22.2 1.2 0.70520
φ25.4 1.2 0.81220
φ28.6 1.2 0.91920
φ31.8 1.3 1.10920
φ34.9 1.3 1.22230
φ38.1 1.4 1.43730
φ41.3 1.5 1.66930
φ44.5 1.5 1.80330
φ47.6 1.5 1.93330
φ54.1 1.5 2.20630
φ63.5 1.8 3.10530。
