一体化污水处理维护操作规程
站场地埋式一体化污水处理装置操作维护培训材料栅渣外运上清液溢流定期外运排放1、格栅：生活污水从化粪池自流入调节池前端的格栅，拦截去除粗大漂浮物及悬浮物，对水泵机组及后续处理构筑物具有重要保护作用。
格栅栅隙为10mm。
栅渣定期由人工清捞，送垃圾站。
污水自流入调节池。
2、调节池：生活污水的水质、水量随时间能波动，调节池起收集污水、均衡水量、均匀水质的作用。
调节池为钢筋混凝土结构；内净尺寸：4m×2m×3.0m，1座。
有效容积10m3，污水停留时间为10小时。
调节池内设2台40PU2.15潜污泵，流量Q = 1m3/h，扬程H = 8m，功率N = 0.4kw，1用1备，调节水泵将污水提升送入地埋式污水处理设施的缺氧池。
3、地埋式污水处理设备（钢制防腐）（1）缺氧池：内净尺寸：2m×0.6m×2.5m，1只。
有效容积为2 m3，污水停留时间2小时。
填料选用φ150立体弹性填料。
调节池提升泵将污水提升至缺氧池，与二沉池的回流硝化混合液合并，利用原污水中的BOD成分（有机碳化物）作为氢受体，可将硝化混合液中的NO3ˉ—N还原为氮气脱除。
同时，在氨化菌的作用下起氨化反应，将污水中的有机氮化合物分解、转化成NH4+—N。
缺氧池保持缺氧状态。
缺氧池污水自流入好氧池。
（2）好氧池：内净尺寸：2m×1.0m×2.5m，1只；1.4m×1.0m×2.5m，1只。
有效容积为6 m3，污水总停留时间HRT = 6小时。
填料选用φ150组合填料。
好氧池内设微孔曝气，不堵塞。
由风机向水中充氧，池内充氧条件良好，溶解氧控制在2.5mg/l以上。
好氧池主要是去除BOD、吸收磷。
同时，在硝化菌的作用下，NH4+－N进一步分解、氧化成NO3－－N。
好氧池出水自流入二沉池。
（3）二沉池：内净尺寸：1.2m×1m×2.5m，1座。
有效容积为2m3，污水总停留时间2小时。
小型一体化生活污水处理设备操作使用说明
一体化生活污水处理设备操作使用说明环保知识课堂目录一、总则 (2)二、适用范围 (2)三、设备技术指标 (2)四、工艺说明 (3)五、设备的调试 (4)六、设备的运行 (5)七、设备的维护保养 (6)八、异常情况及解决方案 (7)一、总则1. 本操作说明是用于指导一体化污水处理设备正常运行的技术文件和依据。
2. 本操作说明适用于一体化污水处理设备的操作运行及管理人员、技术和维护检验人员。
3. 污水处理运行人员应进行相关岗位培训，熟悉一体化污水处理设备的原理、操作及维护。
二、适用范围本操作说明用于XX村庄生活污水处理项目1m³/h一体化污水处理设备，说明范围包括一体化设备的各个处理单元、机械设备、仪表及控制系统。
三、设备技术指标处理工艺：采用“A/O复合生物接触氧化”处理工艺。
处理水量：1m³/h。
进出水水质：进水为生活污水，出水达到污水综合排放标准（GB8978-1996）一级排放标准。
装置结构：设备主体结构采用钢制结构一体化组合形式，布置方式为地埋式。
运行方式：采用PLC全自动程序控制。
装置配置：包括格栅池、调节池、酸解池、一级生化池、二级生化池、沉淀池、污泥池、消毒池、风机房。
四、工艺说明1. 工艺流程说明本设备的处理单元包括格栅池、调节池、酸解池、一级生化池、二级生化池、沉淀池、污泥池及消毒池。
生活污水经格栅截留大颗粒悬浮物后进入调节池，污水经调节池中提升泵进入酸解池。
在酸解池中污水中的有机物进行水解酸化，以降低后续处理负荷，随后污水进入一、二级生化池。
生化池采用推流式生物接触氧化，对污水中污染物进行氧化分解，生化池出水进入沉淀池。
在沉淀池中，污水进行固液分离，澄清液经紫外线消毒器进入消毒池后达标排放，沉淀池剩余污泥经气提装置进入污泥池。
2. 工艺流程图3. 各处理单元说明格栅池：设置格栅，栅隙10mm，用于拦截去除大漂浮物及悬浮物，保障后续处理单元的安全运行。
调节池：用于收集污水、调节水质水量，污水停留时间6h，调节池内设2台潜污泵，将污水提升至酸解池。
污水处理设备维护安全操作手册

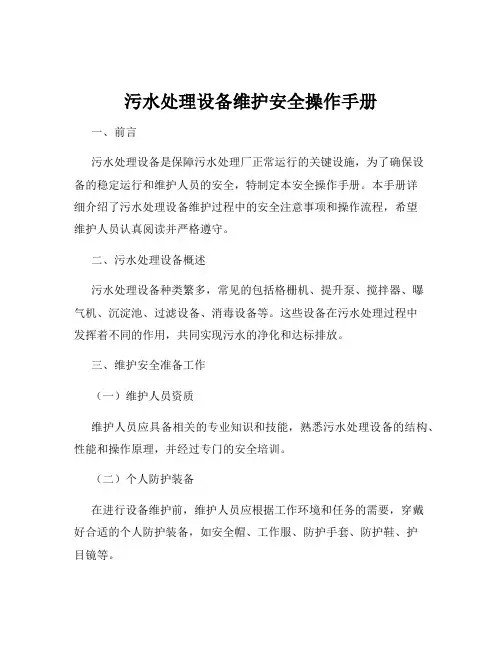

污水处理设备维护安全操作手册一、前言污水处理设备是保障污水处理厂正常运行的关键设施，为了确保设备的稳定运行和维护人员的安全，特制定本安全操作手册。
本手册详细介绍了污水处理设备维护过程中的安全注意事项和操作流程，希望维护人员认真阅读并严格遵守。
二、污水处理设备概述污水处理设备种类繁多，常见的包括格栅机、提升泵、搅拌器、曝气机、沉淀池、过滤设备、消毒设备等。
这些设备在污水处理过程中发挥着不同的作用，共同实现污水的净化和达标排放。
三、维护安全准备工作（一）维护人员资质维护人员应具备相关的专业知识和技能，熟悉污水处理设备的结构、性能和操作原理，并经过专门的安全培训。
（二）个人防护装备在进行设备维护前，维护人员应根据工作环境和任务的需要，穿戴好合适的个人防护装备，如安全帽、工作服、防护手套、防护鞋、护目镜等。
（三）工具和设备检查对所需使用的工具和设备进行检查，确保其完好无损、性能可靠。
对于电动工具，应检查其绝缘性能是否良好，电线是否破损。
（四）工作现场准备清理工作现场的杂物和障碍物，确保工作区域整洁、畅通。
在必要的地方设置警示标志，防止无关人员进入。
四、格栅机维护安全操作（一）停机操作在对格栅机进行维护前，应先停止设备运行，并切断电源。
（二）清理格栅在清理格栅上的杂物时，要防止手部被格栅卡住或划伤。
使用工具时要注意力度和方向，避免损坏格栅。
（三）检查传动部件检查格栅机的传动部件时，要确保设备处于静止状态，避免突然启动造成伤害。
（四）维护完成后的试机维护完成后，进行试机时要远离设备的转动部位，观察设备运行是否正常。
五、提升泵维护安全操作（一）停电停水在维护提升泵前，必须先停止电源供应，并关闭进出水阀门，排空泵内的积水。
（二）拆卸和安装在拆卸和安装泵体部件时，要使用合适的工具，避免用力过猛导致部件损坏或人员受伤。
（三）检查电机检查电机时，要注意防止触电，不得用手触摸电机的带电部分。
（四）试运转试运转时要观察泵的运行情况，包括声音、振动、温度等，如有异常应立即停机检查。
一体化生活污水处理装置使用说明书
高效波纹玻璃钢埋地式一体化污水处理装置产品说明书东元环保设备（福州）有限公司D o n g y u a nE n v i r o n m e n t a l(F u z h o u)C o.,L T D一、概述1、产品概况生活污水对环境污染日益严重，一体化污水处理装置在总结引进国外生活污水处理工艺的基础上，结合我公司科研成果和工程实践，采用高分子复合材料，工厂化生产，是一种高效、节能、质轻、价廉的生活污水处理设备。
它成功替代了传统砖砌和钢混污水处理池因渗漏、运行工况不佳而污染地下水质和影响周围建筑物的安全。
该产品利用水的重力流，不需任何外来动力提升污水和运行费用，节省能源、管理方便，具有很好的的社会效益、环保效益和经济效益。
高效波纹玻璃钢池体采用波纹卧式罐体，抗压、抗冲击强度增加数倍，弥补普通卧式圆筒型罐体抗压、抗冲击强度的不足的缺陷，该产品内部生物填料采用MDS特型填料，内部加有“MDS专用特型填料”。
同时内部采用独特的分隔，这样的分隔减少了污水与污泥的接触时间，使酸性发酵和碱性发酵两个过程互不干扰，同时填料的存在增加了污水污泥与厌氧菌的接触表面积，大大提高了反应效率。
该产品经环境检测中心检测，污水处理效果明显，用户反应良好，该产品的广泛应用，以替代目前使用的砖砌和钢混污水处理池，成功避免了砖砌和钢混化粪池因渗漏而影响地下水质和周围环境建筑的安全，大大缩短了施工工期，以满足了各类用户对污水处理装置的使用要求。
2、产品通过的相关认证(1)河南省建设科技2005-2007年重点应用技术项目(2)2004年河南省重点推广项目(3)河南省建设新产品新技术推广证书(4)河南省环境保护产品推荐证书(5)外观专利证书(6)实用新型专利证书(7)河南省环境保护产业协会会员证书(8)经过科学技术成果鉴定3、设计原则依据我国环境保护政策，废水治理应符合以下原则：（1）采用无污染或少污染的先进，稳定的生产工艺，优先于排污口终端处理的原则。
生活污水处理装置的使用说明手册
标志1. 本装置可使用于检查船舶或非检查船舶。
2. 本装置可使用于淡水冲洗或海水冲洗厕所污水。
3. 本装置柜体的压力试验为0.021MPa。
4. 本装置排放水指标符合I MO、MEPC159（55）的排放标准。
警告1. 本装置不得安装在爆炸性大气中，即非防爆型。
2. 本装置柜内壁涂环氧沥青漆，不得在柜上再焊接。
目录1 概述 (4)2 主要技术参数 (4)3 系统原理 (5)4 主要功能单元的结构、作用及工作原理 (5)5 运行方式 (7)6 操作 (9)7 安装 (10)8 故障排除 (11)1 概述1.1 用途本装置用于处理平台上产生的生活黑水和厨房灰水，使之达到IMO、MEPC159（55）的排放标准，排至舷外。
1.2 工作条件1.2.1 环境条件1.2.1.1 工作环境温度：-21.9℃～34℃1.2.1.2 最大环境相对湿度：87%最小环境相对湿度：45%1.2.1.3 区域类型：室外安全区域1.2.1.4 大气环境：高含盐雾1.2.2 电源：AC380、50Hz、3φ2 组成和技术特性2.1 组成2.2.1 型号：WCMBR-1502.2.2 处理能力：使用人数：150人平均水力负荷黑水： 11200升/天；黑水+厨房灰水：16440升/天2.2.3排放水水质：符合IMO.MEPC159(55)排放标准五日生化需氧量BOD5≤25mg/L悬浮固体≤35mg/L大肠菌群数≤100个/100ml化学需氧量COD≤125 mg/LPH 值 6～8.52.2.4排放水压力：0.1MPa2.2.5 压缩空气：无油， 0.3MPa，0.8m3/h（平台供气压力0.55Mpa）2.2.6 膜冲洗水：清洁水，压力： 0.3MPa （平台供水压力0.75Mpa）2.3 接口2.3.1 电源接口：AC380V、50Hz、3φ3本装置采用序批式-膜法处理原理处理有机污染物质，其处理流程为：污水入口→缓冲柜→序批柜→清水柜→膜组→排放→↑回流生活污水首先进入缓冲柜，以适应生化处理，同时该柜能容纳三倍的水力高峰负荷，当柜内液位达到中位时，粉碎泵启动，将污水转驳至置有软性填料的序批柜，进行序批式接触氧化、生化处理，处理水由流程泵转驳至清水柜内，当液位达到中位时，排放泵启动，将处理水泵入膜组或直接排放，经膜组过滤后的排放水经紫外线消毒后排出舷外。
一体化污水处理设备操作说明书
一体化污水处理设备操作说明书The latest revision on November 22, 2020一体化污水处理设备操作说明书安徽德玉环境工程装备有限公司2016年10月目录一、设备简介二、设备使用前检查及设备启动三、生物膜的培养四、设备运行管理五、维护保养及故障排除六、MBR膜单元调试与管理一．设备简介1：设备介绍本一体化污水处理设备。
工艺描述如下：接自污水管网的污水经过调节池均质、均量后，通过提升泵输送到一体化污水处理平台。
一体化处理平台经过厌氧、好氧及沉淀消毒后，然后达标排放。
系统中污泥排放进入贮泥池中，贮泥池中污泥由吸泥车定期清运到政府指定地点处理，如图所示。
工艺流程图2：设备特点地埋一体化污水处理设备采用一种运行经济、管理方便、控制简单、使用周期长的污水处理一体化装置。
其低能耗、低污泥量、低噪音、低维护量、低运行成本。
该设备相比于传统的活性污泥法，具有如下优点：（1）微生物菌群的生物活性高，单位体积内微生物量大，处理能力强；（2）微生物菌群生长环境较稳定，提高了系统运行性能的稳定性，增强了抗冲击能力；（3）生物膜法氧利用系数高、池容小，设备能耗低，节约建设及运营成本；（4）剩余污泥产量小，减少污泥处置设施的建设；（5）应用面广，可针对不同类型的污水建设或改造，不产生二次污染。
平台各功能区模块化，可针对不同的水质情况和排水要求，设计配置处理工艺，也可搭配原有处理设施，合理安排。
3：应用领域本公司地埋一体化处理设备适用领域广泛，如城镇生活污水处理，小区生活污水处理，度假区生活污水处理，新农村生活污水处理，学校生活污水处理等。
能以最低的运行成本将污水处理达标排放。
二、设备使用前检查及设备启动1、启动设备时检查好电路，接线控制柜线路是否正确，电压及电流是否符合要求。
该设备控制为自动控制，采用时间继电器控制，输出采用交流接触器，本控制柜可同时控制潜污泵，风机，并结合工作情况实时监测，具有自动保护功能，还配有手动，自动控制系统。
一体化污水处理设备维护保养
一体化污水处理设备维护保养一体化污水处理设备是一种高效、节能、环保的污水处理设备，广泛应用于工业、农业、城市等领域。
为了确保设备的正常运行和延长设备的使用寿命，定期进行维护保养工作是非常重要的。
本文将详细介绍一体化污水处理设备的维护保养标准和步骤。
一、设备维护保养标准1. 定期检查设备运行情况，包括设备的进水、出水、电流、压力等参数，确保设备正常运行。
2. 定期清理设备内部的污垢和沉淀物，保持设备的畅通。
3. 定期检查设备的电气元件，如机电、电缆等，确保其正常工作。
4. 定期检查设备的滤网、过滤器等部件，清洗或者更换损坏的部件。
5. 定期检查设备的气体排放系统，确保排放的气体符合环保要求。
6. 定期检查设备的润滑系统，添加或者更换润滑油，保证设备的润滑效果。
7. 定期检查设备的控制系统，确保设备的自动控制功能正常。
8. 定期对设备进行全面的清洗和消毒，杀灭细菌和病毒，保证出水的卫生安全。
二、设备维护保养步骤1. 检查设备运行情况：每天对设备的运行情况进行检查，包括进水、出水、电流、压力等参数。
如发现异常情况，及时进行处理。
2. 清理污垢和沉淀物：定期清理设备内部的污垢和沉淀物，可使用高压水枪进行清洗，确保设备的畅通。
3. 检查电气元件：定期检查设备的电气元件，如机电、电缆等，确保其正常工作。
如发现损坏或者老化的元件，及时更换。
4. 检查滤网和过滤器：定期检查设备的滤网、过滤器等部件，清洗或者更换损坏的部件，保证设备的过滤效果。
5. 检查气体排放系统：定期检查设备的气体排放系统，确保排放的气体符合环保要求。
如发现异常情况，及时进行修理或者更换。
6. 检查润滑系统：定期检查设备的润滑系统，添加或者更换润滑油，保证设备的润滑效果。
如发现润滑油污染或者不足，及时进行处理。
7. 检查控制系统：定期检查设备的控制系统，确保设备的自动控制功能正常。
如发现故障或者异常，及时进行修理或者更换。
8. 清洗和消毒：定期对设备进行全面的清洗和消毒，杀灭细菌和病毒，保证出水的卫生安全。
一体化生活污水处理装置(3D)操作维护使用说明资料
一体化生活污水处理装置(3D)操作维护使用说明资料简介一体化生活污水处理装置是一项用于生活污水处理的新型设备，其结合了生物、化学、物理等多种处理方式，可以对生活污水进行有效的处理和净化，达到排放标准。
该设备可以广泛应用于城市建设、农村环保、工业污水处理等领域。
本文将介绍如何正确操作和维护这一装置。
操作说明装置启动按下装置启动开关，设备将开始运行，同时进水阀门自动打开。
水泵开始把生活污水从进水管道中抽入反应池中，同时加入所需药剂，进行初步处理。
设备检测随着设备的运行，各个模块会自行检测并进行参数调整，以达到最佳处理效果。
但在运行过程中，如发现设备异常或出现报警信号，请立即停止运行并联系维护人员进行处理。
设备关闭待处理过程结束后，关闭装置。
先关闭出水阀门，再关闭泵和进水阀门，直到设备完全停止。
维护说明日常维护1.定期检查设备的进出水管道，清理杂物和沉积物，确保畅通。
2.定期清理反应池，清理废物残渣和生物膜，防止污物积累和堵塞。
3.定期更换药剂，确保反应池中药剂浓度合适。
定期维护每月进行一次彻底的设备检查，包括电气系统、电机设备、传动系统、管道阀门、反应池等，确保设备正常运行。
使用注意事项1.请勿将易燃物质或粗糙物体等进入设备，以免对设备造成损害。
2.在使用中，严禁翻越设备安全栏杆或平台，保证人员和设备的安全。
3.在对设备进行检查和维护前，请切断电源并等待设备停止运行，以免发生意外。
结论通过对一体化生活污水处理装置的详细介绍，我们学习到了设备的操作、维护以及使用注意事项，这些都是保证设备正常运行和延长设备寿命的关键。
希望本文能够对您的生活和工作有所帮助。
如果您有任何疑问或建议，欢迎随时与我们联系，我们竭诚为您服务。
一体化污水处理设备操作规程
一体化污水处理设备操作规程一、总则为了保证一体化污水处理设备的正常运行和安全使用，确保污水处理效果达到预期目标，制定本操作规程，供操作人员参考和遵守。
二、设备操作1.操作人员在进行设备操作前，应查阅设备操作手册，了解设备构造、操作流程和注意事项。
2.在操作设备前，应穿戴好防护用品，包括防护手套、工作服、防滑鞋等。
3.需要进行设备运行或关闭操作时，应按操作手册中的指示进行，严禁随意操作。
4.设备操作过程中，应严格按照操作手册中的要求进行操作，不得擅自改变设备设置和参数。
5.在对设备进行日常巡检时，应仔细检查设备的运行情况，如有异常情况应及时报告主管人员并采取必要的措施。
6.在清洁设备时，应使用合适的清洁用具和清洁剂，并注意自身安全。
7.在设备维修和检修时，应进行详细的停机操作和安全防护措施，并在主管人员的指导下进行操作。
三、设备维护1.设备维护应定期进行，按照设备操作手册的要求进行维护工作。
2.维护过程中，应检查设备的各项指标和参数，如压力、流量等，并进行记录和报告。
3.维护过程中，应清理设备内部和周边的杂物和污泥，并做好安全措施。
4.设备维护过程中，应检查设备的密封性和安全性，如有损坏应及时修复或更换。
5.当设备出现故障时，应及时通知主管人员，并配合维修人员进行维修工作。
四、安全注意事项1.设备操作过程中，应保持设备周边清洁和整洁，杜绝火源和易燃物品进入设备区域。
2.设备操作过程中，应做好防护措施，包括通风、防护网安装等，确保操作人员的安全。
3.设备操作过程中，严禁饮食和吸烟，避免异物进入设备内部。
4.设备操作过程中，应做好故障预防和急救准备，如备齐急救箱、火灾灭火器等。
5.设备操作过程中，应根据实际需要提前做好人员的调度工作，确保设备能够正常运行。
五、违规行为处理1.对于违反操作规程的行为，将给予相应的处理措施，包括警告、记过、停职等。
2.对于故意违规行为造成的事故和损失，将依法追究责任，并进行相应的经济赔偿。
一体化污水处理设备维护保养
一体化污水处理设备维护保养引言概述：一体化污水处理设备是一种集污水处理、沉淀、过滤等功能于一体的设备，广泛应用于城市污水处理、工业废水处理等领域。
为了确保设备的正常运行和延长设备的使用寿命，维护保养工作至关重要。
本文将从设备清洁、设备检查、设备维修、设备更新和设备记录五个方面详细介绍一体化污水处理设备的维护保养。
一、设备清洁1.1 定期清理设备表面：使用清水和中性清洁剂清洗设备表面，去除污垢和沉积物，避免对设备造成腐蚀和堵塞。
1.2 清理设备内部：定期清理设备内部，包括污水池、沉淀池、过滤装置等，清除污垢和沉积物，保持设备通畅。
1.3 清洗设备管道：定期清洗设备管道，避免管道堵塞，保证污水的正常流动。
二、设备检查2.1 检查设备运行状态：定期检查设备的运行状态，包括电机运转情况、传动装置是否正常等，及时发现并解决设备故障。
2.2 检查设备水质：定期检查设备处理后的水质，包括悬浮物、COD、氨氮等指标，确保设备处理效果符合要求。
2.3 检查设备附件：检查设备附件如泵、阀门、管道等是否正常，如有损坏或漏水情况，及时维修或更换。
三、设备维修3.1 维修设备故障：一旦发现设备故障，应及时进行维修，包括更换损坏的零部件、修复电路故障等，确保设备正常运行。
3.2 维护设备密封性：定期检查设备的密封性能，如密封圈、密封垫等，确保设备不会漏水或渗漏。
3.3 维护设备电气系统：定期检查设备的电气系统，包括电缆、接线、仪表等，确保电气系统正常运行，避免因电气故障导致设备停机。
四、设备更新4.1 更新设备技术：随着科技的进步，污水处理设备的技术也在不断更新，应及时了解新技术、新设备，并根据需要进行更新。
4.2 更新设备零部件：设备零部件的磨损和老化会影响设备的性能，应及时更换新的零部件，确保设备的正常运行。
4.3 更新设备控制系统：设备控制系统的更新可以提高设备的自动化程度和稳定性，降低操作难度和维护成本。
五、设备记录5.1 记录设备维护保养情况：建立设备维护保养记录，记录设备清洁、检查、维修、更新等情况，便于随时查阅和分析设备运行情况。
一体化生活净水处理系统操作维护说明书
FA-40m3/h一体化净水器设备操作维护说明书目录FA-40T/H全自动净水器一、工作原理与结构简述二、技术参数三、主要特点四、电器控制说明五、操作步骤六、维护及注意事项七、滤料装填前的准备工作八、填充滤料前注意事项九、滤料填充的顺序：（从滤室底部开始）十、维修、养护工作十一、安装要求十二、操作与维护十三、一般故障及排除方法配套加药装置一、加药装置的主要组成部份二、加药装置主要部件选择三、投入使用前的准备工作四、药剂的配制五、投药FA-40T/H全自动净水器一、工作原理与结构简述全自动净水器是由从本体内部实现反应絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列自动化进行。
设备分为反应区、沉淀区与过滤区等组成。
絮凝反应部分采用多管均布方式，反应形式已归结了其它反应方式的优点，故其反应效果好。
沉淀区采用Φ50斜管与Φ35斜管交错分层排列，采用泥渣循环分离和泥渣接触过滤的特点，悬浮接触过滤分离型水力澄清工艺，加速沉淀速度，提高沉淀效果。
排泥采用大面积集泥，分开排泥，达到排泥速度快，停留时间短，耐冲击负荷大。
为了集水均匀，采用平面管道均布方式。
配水区因过滤室采用单独分开过滤之方法，单独配水进入各过滤室，边过滤边运行，达到过滤效果优良之特点。
FA型全自动净水过滤部分：采用优质天然石英砂滤料。
其滤料反冲洗强度为14～161/s·m2，反冲历时4～6min。
设备的反冲是全自动进行的，当虹吸管重力加速度达到一定值时发生虹吸作用，反冲洗便开始进行；当空气进入虹吸管，破坏虹吸作用，滤池反冲洗结束，所以虹吸管是冲洗过程中的关键，为使虹吸破坏彻底，在破坏管底部设置虹吸破坏斗。
本净水器共有3个过滤室，每个过滤室都有一套独立的反冲洗系统，当一个滤室进行反冲洗时，其它2个滤室不受其影响，照常滤水帮助反冲洗。
二、技术参数处理水量：40m3/h；适用进水浊度：≤1000mg/l；过滤出水浊度：≤3mg/l；沉淀区设计表面负荷：7-8m3/h·m2冲洗历时：4-6min（可调）；进水压力：0.1-0.3MPa冲洗强度：14-161/m2·s；工作温度：常温；总停留时间：40-48min三、主要特点3.1、全自动净水器是由从本身体内反应絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列自动化进行。
生活污水处理装置操作规程
生活污水处理装置操作规程标题：生活污水处理装置操作规程引言概述：生活污水处理装置是一种重要的环保设备，用于处理家庭和工业生活中产生的废水。
正确的操作规程对于保障装置的正常运行和有效处理污水具有重要意义。
本文将详细介绍生活污水处理装置的操作规程，以确保其高效运行和环境保护。
一、装置启动与停止1.1 检查设备状态：在启动装置之前，应仔细检查设备的运行状态，确保各个部件正常运转，无异常情况。
1.2 启动装置：按照设备的启动顺序，逐个启动各个部件。
首先启动进水泵，然后启动曝气装置和混合器，最后启动污泥回流泵。
1.3 停止装置：在停止装置之前，应先停止污泥回流泵，然后停止混合器和曝气装置，最后停止进水泵。
停止后，应关闭进水和出水阀门。
二、进水与出水控制2.1 进水控制：根据污水处理装置的负荷情况和水质要求，合理控制进水流量。
避免过大或过小的进水流量对处理效果造成不良影响。
2.2 出水控制：监测出水水质，确保出水达到国家相关标准。
如果出水水质不合格，应及时采取措施调整处理参数，保证出水质量。
2.3 出水排放：根据环保要求和相关法规，合理安排出水的排放时间和方式。
确保出水排放不对周围环境造成污染。
三、污泥处理与维护3.1 污泥处理：定期清理污泥，避免污泥堆积过多。
根据污泥的性质，选择合适的处理方式，如污泥浓缩、脱水、消化等，确保污泥的安全处理。
3.2 污泥回流：根据需要，合理控制污泥回流的比例。
污泥回流有助于提高处理效果，但过多的回流会导致污泥浓度过高，影响装置的正常运行。
3.3 设备维护：定期对设备进行检修和维护，确保各个部件的正常运行。
定期更换易损件，保证设备的长期稳定运行。
四、安全操作与事故处理4.1 安全操作：操作人员应穿戴好个人防护装备，遵守操作规程，严禁随意触碰设备。
避免操作失误和事故发生，确保人身安全。
4.2 应急预案：制定完善的应急预案，对可能发生的事故进行预防和处理。
操作人员应熟悉应急预案，并及时采取措施应对突发情况。
生活污水处理装置操作规程
生活污水处理装置操作规程引言概述：生活污水处理装置是一种关键设备，用于处理生活污水并将其转化为可再利用的水资源。
为了保证生活污水处理装置的正常运行和高效处理效果，制定一套操作规程是非常必要的。
本文将详细介绍生活污水处理装置的操作规程，以确保其安全、稳定和有效运行。
一、操作规程1.1 准备工作1.1.1 确保操作人员具备相应的操作技能和相关知识，了解生活污水处理装置的工作原理和操作步骤。
1.1.2 检查设备和管道的完整性，确保没有漏水和堵塞情况。
1.1.3 检查电源和控制系统的正常运行，确保其稳定性和可靠性。
1.2 启动装置1.2.1 打开进水阀门，确保污水能够顺利进入处理装置。
1.2.2 启动主控制系统，按照设备的工作流程和操作要求进行设置。
1.2.3 检查各个设备的运行状态，确保其正常工作。
1.3 监控和调整1.3.1 监测处理装置的运行参数，如进水流量、出水浊度等，及时发现异常情况并采取相应的措施。
1.3.2 定期检查设备和管道的运行状态，清除污垢和堵塞物，确保其畅通无阻。
1.3.3 根据实际情况调整处理装置的运行参数，以提高处理效果和节约能源。
二、操作注意事项2.1 安全操作2.1.1 操作人员应穿戴好相应的防护设备，如手套、口罩等，以防止接触到有害物质。
2.1.2 禁止在操作过程中吸烟或使用明火，以防止发生火灾或爆炸事故。
2.1.3 紧急情况下，应立即切断电源和关闭进水阀门，并采取相应的应急措施。
2.2 设备维护2.2.1 定期对设备进行检修和保养，清洗滤网和沉淀池，更换老化的零部件，以保证设备的正常运行。
2.2.2 定期对设备进行消毒处理，以防止细菌和病毒的滋生和传播。
2.2.3 定期清理处理装置周围的环境，保持设备的整洁和卫生。
2.3 废物处理2.3.1 处理装置产生的固体废物应妥善处理，分类收集并交由专业机构进行处理。
2.3.2 处理装置产生的废水应进行合理处理，遵守相关法规和环保要求，确保不对环境造成污染。
一体化生活污水处理装置3D操作维护使用说明资料.doc
一体化生活污水处理装置3m3 /h生活污水处理系统操作维护检修使用说明一、工艺流程的概述根据本污水处理工程特点、功能、要求及污水排放特征，采用生化法A/O+O组合工艺。
以达到国家（GB 18918—2002）中的一级A标准。
对生活污水进行处理，因为生活污水中的BOD5／COD cr约0.57左右，属易生化性污水。
根据污水排放的要求，出水有NH3－N的限制，所以在选择污水处理工艺时除了考虑除解有机物外，还考虑到除氮，为达到这个目的，选用工艺成熟、运行可靠的A/O+O组合工艺 (缺氧+好氧+好氧)工艺。
由于污水排放量及排放浓度变化量较大，且机械杂质较多，因此在污水处理前设一套机械格栅，用以去除大颗粒的机械杂物，经格栅去除后的污水进入调节池，调节池用以调节水量及水质，调节池内的污水由潜污泵提升进入后级A/O生化系统，A段为缺氧工段，O段为好氧工段。
本工艺采用A/O缺氧、好氧工艺联合处理工艺，将三段氧化流出的一部分混合液回流至缺氧池前端，以达到硝化脱氮的目的。
接触氧化池污水按一定的的回流比回流至缺氧池进水端，缺氧池利用空气进行微曝气，在缺氧池内反硝化菌将硝酸盐氮还原成气态氮(N2)，控制溶解氧在0.5mg/L以下，兼性反硝化菌利用污水中的有机碳源作为氢供给体，将来自好氧池混合液中的硝酸盐和亚硝酸盐还原成氮气排入大气，同时有机物得到降解。
该工艺具有处理效果好、运行稳定，全自动控制，操作管理方便等特点，又具有抗冲击负荷性强、产泥量少及脱氨氮效果显著等优点。
同时考虑系统产生的臭气处理，处理系统产生的臭气即通过管道收集后高空排放或排入下水道。
整个污水处理系统采用一体化地埋式处理设备，钢结构（Q235A材质），环氧煤沥青防腐。
处理规模生活污水处理系统处理规模72m3/d。
二、污水指标本次设计处理的生活污水来自炼铁厂厕所、澡堂、食堂等，污水中所含的污染物质为悬浮物、有机物、油类、NH3-N、大肠杆菌等。
序号污染物种类污水浓度范围（mg/L）1 SS 200～3002 COD cr50～4303 BOD5150～2504 NH3-N 30～405 动植物油20～406 PH 6～87 粪大肠菌群数8×1013（个/L）三、处理后污水应达到的指标处理后的污水水质达到国家（GB 18918—2002）中的一级A标准。
一体化污水处理装置安装操作维修手册4份
一体化污水处理装置安装操作维修手册4份随着城市化进程不断加快，污水处理成为了生态环境保护的重要任务。
为满足城市居民的生活用水需求，同时保护水生态环境，一体化污水处理装置的应用逐渐普及。
本手册旨在提供一体化污水处理装置的安装、操作和维修等方面的指导，以确保设备的正常运行。
一、安装手册1. 环境要求安装一体化污水处理装置时，需要选取干燥、稳定的地方，避免软土或地下水位过高的地点。
同时，为了保证装置能够正常运转，周边的设备要保持良好的排放状况，避免对污水的二次污染。
2.准备工作在安装前，需要对相关设备进行检查，确认设备齐全，并进行仔细的检查和试运行。
3. 安装步骤1.确认一体化污水处理装置的方位，和堆放的位置。
2.按照厂家提供的图纸和说明书，进行安装。
3.将一体化污水处理装置与周边设备进行连接，包括进水管、出水管、电源等。
4.检查各项连接是否牢固，水管是否漏水，并进行全面试运行。
二、操作手册1. 设备启动启动之前，要确认处理装置电源、设备开关均处于关闭状态。
1.打开一体化污水处理装置控制柜门2.确认仪表表盘电压、电流正常。
其他操作可以参考设备说明书。
2. 设备停止停止运行时，要关闭污泥回流装置、循环水泵和进水泵的开关。
确认仪表读数为零后，关闭一体化污水处理装置总电源开关即可。
三、维修保养手册1.定期检查：每周检查设备的电流电压及主要管道是否存在漏水现象。
2.设备保养：每月清除一次池塘零部件及设备上的油脂、污物等，清洗池塘外壳。
3.润滑保养：每年至少润滑二次润滑点。
4.故障处理：出现故障时应先断开电源，按照维修梯次处理问题。
四、操作注意事项1.对设备进行操作时必须戴手套。
2.操作过程中必须遵守安全规定，如需进行维修或更换零部件时，必须切断总电源。
3.未经授权的人员不得擅自拆卸设备，必须有专业人员在场指导。
本手册包括一体化污水处理装置的安装、操作和维修等方面的指导，如有疑问请联系厂家或专业人员进行处理。
在正常使用过程中，需要定期进行检查和保养，以保障设备的正常运行和使用寿命。
一体化污水处理设备安全操作规程
一体化污水处理设备安全操作规程一体化污水处理设备平安操作规程一体化污水处理设备操作规程由污水处理设备生产厂家环保供应，一体化污水处理设备操作规程重要用于处理生活污水以及工业废水。
设备结构紧凑，占地面积小，价格廉价，投资低。
特别适合中小型我公司供应各种地埋式生活污水处理、一体化污水处理设备是的污水处理设备公司供应商。
为加强一体化污水处理设备管理、工艺管理和水质管理，保证一体化污水处理设备平安正常运行，达到净化水质、处理和处置污泥、珍惜环境的目的，特订立本操作规程附带一体化污水处理设备平安操作以及运行管理要求。
一体化污水处理设备各单元操作规程1.曝气池单元曝气生化系统重要是在有氧的情形下，废水中的有机物通过活性污泥中的微生物吸附、氧化、还原过程，把简单的大分子有机物氧化分解为简洁的无机物，从而达到净化废水的目的。
a.依据认真情形调整曝气量，通过把握各阀门，调整进气量。
b.曝气池应通过调整污泥负荷、污泥泥龄或污泥浓度等方式进行工艺把握。
c.曝气池出口处的溶解氧宜为2mg/L。
d.应常常观看活性污泥生物相、上清液透亮度、污泥颜色、状态、气味等，并定时测试和计算反映污泥特性的有关项目。
e.因水温、水质或曝气池运行方式的变化而在沉淀池引起的污泥膨胀、污泥上浮等不正常现象，应分析原因，并针对认真情形，调整系统运行工况，实行适当措施恢复正常。
f.当曝气池水温低时，应实行适当延长曝气时间、提高污泥浓度、加添泥龄或其它方法，保证污水的处理效果。
曝气池水温不能高于38℃，过高时，应在实行降温措施后，方可连续进水！g.曝气池产生泡沫和浮渣时，应依据泡沫颜色分析原因，实行相应措施恢复正常。
视情形开启消泡水泵，撒淋消泡剂。
h.依据污泥情形向生化池内加养分剂，一般按BOD5：N：P＝100：5：1比例投加养分源。
N源为尿素，P源为磷酸钠或。
2.斜板沉淀池单元a.定时视沉淀池的沉淀效果如出水浊度、泥面高度、沉淀的悬浮物状态、水面浮泥或浮渣情形等，检查各管道附件、排泥刮渣装置是否正常，各堰出流是否均匀，堰口是否严峻堵塞，清理出水堰及出水槽内截留杂物及漂移物。
一体化污水处理设备操作说明书资料全
一体化污水处理设备操作说明书安徽德玉环境工程装备有限公司2016年10月目录一、设备简介二、设备使用前检查及设备启动三、生物膜的培养四、设备运行管理五、维护保养及故障排除六、MBR膜单元调试与管理一．设备简介1：设备介绍本一体化污水处理设备。
工艺描述如下：接自污水管网的污水经过调节池均质、均量后，通过提升泵输送到一体化污水处理平台。
一体化处理平台经过厌氧、好氧及沉淀消毒后，然后达标排放。
系统中污泥排放进入贮泥池中，贮泥池中污泥由吸泥车定期清运到政府指定地点处理，如图所示。
工艺流程图2：设备特点地埋一体化污水处理设备采用一种运行经济、管理方便、控制简单、使用周期长的污水处理一体化装置。
其低能耗、低污泥量、低噪音、低维护量、低运行成本。
该设备相比于传统的活性污泥法，具有如下优点：（1）微生物菌群的生物活性高，单位体积内微生物量大，处理能力强；（2）微生物菌群生长环境较稳定，提高了系统运行性能的稳定性，增强了抗冲击能力；（3）生物膜法氧利用系数高、池容小，设备能耗低，节约建设及运营成本；（4）剩余污泥产量小，减少污泥处置设施的建设；（5）应用面广，可针对不同类型的污水建设或改造，不产生二次污染。
平台各功能区模块化，可针对不同的水质情况和排水要求，设计配置处理工艺，也可搭配原有处理设施，合理安排。
3：应用领域本公司地埋一体化处理设备适用领域广泛，如城镇生活污水处理，小区生活污水处理，度假区生活污水处理，新农村生活污水处理，学校生活污水处理等。
能以最低的运行成本将污水处理达标排放。
二、设备使用前检查及设备启动1、启动设备时检查好电路，接线控制柜线路是否正确，电压及电流是否符合要求。
该设备控制为自动控制，采用时间继电器控制，输出采用交流接触器，本控制柜可同时控制潜污泵，风机，并结合工作情况实时监测，具有自动保护功能，还配有手动，自动控制系统。
启动水泵时检查水泵管路是否有渗漏及吸水，有无堵塞。
2、本设备水泵采用抗堵塞撕裂型潜污泵，其中水泵的控制由液位浮球阀通过检测污水池中的液位来完成，当液位由低到高到达工作水位时启动污水泵，液位由高到低到达低水位时，关掉工作泵（液位通过液位开关来检测），启动风机时检查旋转方向是否正确，切忌反转。
一体化污水处理设备操作说明书
一体化污水处理设备操作说明书1、本设备时我公司为仕通设计的专业化的一体化污水处理设备，其工艺流程图如下所示：各工艺单元介绍：1.1混合池、絮凝池：原水经提升泵提升后进入混合池、絮凝池。
在混合池、絮凝池中分别加入PAC、PAM，经过充分混和，使胶体稳定性破坏 (脱稳)并与混凝剂水介后的聚合物相吸附，使颗粒具有絮凝性能。
1.2气浮刮渣：经絮凝混合后的漂浮物在高压溶气的作用下浮到水面形成浮渣。
浮渣在刮渣机的作用下收集到集泥槽中，再进入污泥浓缩池。
1.3生化曝气池：曝气池主要由池体、曝气系统和进出水口三个部分组成。
池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及活性污泥充分接触的条件。
1.4污泥浓缩池MBR膜反应器：膜-生物反应器（Membrane Bio-Reactor,MBR）为膜分离技术与生物处理技术有机结合之新型废水处理系统。
以膜组件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量。
主要利用沉浸于好氧生物池内之膜分离设备截留槽内的活性污泥与大分子有机物。
膜生物反应器系统内活性污泥（MLSS）浓度可提升至8000~10,000mg/L，甚至更高；污泥龄(SRT)可延长至30天以上。
膜生物反应器因其有效的截留作用，可保留世代周期较长的微生物，可实现对污水深度净化，同时硝化菌在系统内能充分繁殖，其硝化效果明显，对深度除磷脱氮提供可能。
1.5污泥浓缩池：收集MBR池和生化曝气池的污泥。
1.6板框压滤机：用于固体和液体的分离。
压滤机过滤后的泥饼有更高的含固率和优良的分离效果。
2操作规程2.1开机前检查：1）检查所有阀门处于正常工作状态。
2）检查电气设备处于正常工作状态。
2.2开机步骤1）启动提升泵开始进水。
2）配好药剂，启动加药泵往混合池、絮凝池中加药，利用曝气空气搅拌。
当絮凝池中水量达到液位后，打开加药泵及阀门，视污水情况确定加药量。
生活污水处理装置操作规程
生活污水处理装置操作规程引言概述：生活污水处理装置是一种用于处理生活污水的设备，它能有效地去除污水中的有害物质，保护环境和人类健康。
为了正确操作生活污水处理装置，以下是一份操作规程，旨在匡助用户正确使用该设备。
一、设备准备1.1 确保设备安装正确：在使用生活污水处理装置之前，首先要确保设备已正确安装。
检查设备的管道连接是否紧固，设备是否平稳地放置在水平的地面上。
1.2 检查设备运行状态：在启动设备之前，需要检查设备的运行状态。
确保设备的电源连接正常，设备的控制面板显示屏是否正常工作。
1.3 确保设备周围环境安全：在操作设备之前，应确保设备周围的环境安全。
清除设备周围的杂物，确保设备通风良好，防止设备过热。
二、操作步骤2.1 启动设备：按下设备的启动按钮，启动生活污水处理装置。
在启动过程中，注意观察设备的运行状态，确保设备正常工作。
2.2 调节处理参数：根据实际情况，调节生活污水处理装置的处理参数。
例如，可以调节进水流量、曝气时间和搅拌速度等参数，以确保设备的处理效果。
2.3 监测设备运行：在设备运行过程中，需要定期监测设备的运行情况。
观察设备的运行指示灯，检查设备的处理效果，如有异常情况及时处理。
三、设备维护3.1 定期清洁设备：生活污水处理装置需要定期清洁，以保持设备的正常运行。
清洁设备时，应先切断电源，然后使用清水和中性洗涤剂清洗设备的内部和外部。
3.2 更换滤网和滤芯：滤网和滤芯是生活污水处理装置的重要部件，需要定期更换。
根据设备的使用情况，定期检查滤网和滤芯的状况，如有损坏或者阻塞，及时更换。
3.3 检查设备的电气连接：定期检查设备的电气连接是否坚固。
检查电源线、控制面板和传感器等部件的连接情况，如有松动或者损坏，及时修复或者更换。
四、安全注意事项4.1 避免触碰设备：在操作生活污水处理装置时，应避免触碰设备的电源线和控制面板等部件，以免发生触电或者其他安全事故。
4.2 禁止非专业人员操作：生活污水处理装置属于专业设备，禁止非专业人员进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一体化生活污水处理装置3m3 /h生活污水处理系统操作维护检修使用说明一、工艺流程的概述根据本污水处理工程特点、功能、要求及污水排放特征，采用生化法A/O+O组合工艺。
以达到国家（GB 18918—2019）中的一级A标准。
对生活污水进行处理，因为生活污水中的BOD5／COD cr约0.57左右，属易生化性污水。
根据污水排放的要求，出水有NH3－N的限制，所以在选择污水处理工艺时除了考虑除解有机物外，还考虑到除氮，为达到这个目的，选用工艺成熟、运行可靠的A/O+O组合工艺 (缺氧+好氧+好氧)工艺。
由于污水排放量及排放浓度变化量较大，且机械杂质较多，因此在污水处理前设一套机械格栅，用以去除大颗粒的机械杂物，经格栅去除后的污水进入调节池，调节池用以调节水量及水质，调节池内的污水由潜污泵提升进入后级A/O生化系统，A段为缺氧工段，O段为好氧工段。
本工艺采用A/O缺氧、好氧工艺联合处理工艺，将三段氧化流出的一部分混合液回流至缺氧池前端，以达到硝化脱氮的目的。
接触氧化池污水按一定的的回流比回流至缺氧池进水端，缺氧池利用空气进行微曝气，在缺氧池内反硝化菌将硝酸盐氮还原成气态氮(N2)，控制溶解氧在0.5mg/L以下，兼性反硝化菌利用污水中的有机碳源作为氢供给体，将来自好氧池混合液中的硝酸盐和亚硝酸盐还原成氮气排入大气，同时有机物得到降解。
该工艺具有处理效果好、运行稳定，全自动控制，操作管理方便等特点，又具有抗冲击负荷性强、产泥量少及脱氨氮效果显著等优点。
同时考虑系统产生的臭气处理，处理系统产生的臭气即通过管道收集后高空排放或排入下水道。
整个污水处理系统采用一体化地埋式处理设备，钢结构（Q235A材质），环氧煤沥青防腐。
处理规模生活污水处理系统处理规模72m3/d。
二、污水指标本次设计处理的生活污水来自炼铁厂厕所、澡堂、食堂等，污水中所含的污染物质为悬浮物、有机物、油类、NH3-N、大肠杆菌等。
序号污染物种类污水浓度范围（mg/L）1 SS 200～3002 COD cr50～4303 BOD5150～2504 NH3-N 30～405 动植物油20～406 PH 6～87 粪大肠菌群数8×1013（个/L）三、处理后污水应达到的指标处理后的污水水质达到国家（GB 18918—2019）中的一级A标准。
污水综合排放指标如下：序号污染物种类废水排放标准（mg/L）1 PH 6～92 SS ≤103 COD cr≤504 BOD5≤205 NH3-N ≤156 动植物油≤37 粪大肠菌群数≤10个/L四、电气与控制污水处理系统电控装置采用PLC微机控制，主要用以控制一台机械格栅的自动工作，调节池中二台潜水排污泵、2台回转风机、一二级接触氧化池压缩2台空气进气电磁阀、二级接触氧化池中一台污水回流泵及改性池、沉淀池中（三个气提电磁阀的工作、二台中间水池提升泵（进过滤器）同时控制各液位浮球与水泵的联动工作。
调节池内水泵及一二级接触氧化池压缩空气进气阀均由液位控制自动切换及启动，在控制面板上设有自动---手动转换开关，需要时（如维修等）可切换为手动控制，按各设备均设有运行、故障（报警）及停止指示，无论手动或自动，指示灯均可显示目前各用电设备的工作状态。
调节池潜污泵的启动受调节池内液位浮球信号控制，浮球开关由全密封的橡胶料构成，根据水池液位分高、中、低三个开关量液位信号，由PLC控制系统自动控制。
1)当调节池达中水位时，系统处于正常运转状态，一台水泵开启；2)当调节池水位过高（达报警水位）调节池二台潜污泵同时启动。
在调节池水位处于低液位时，一二级接触氧化池工作压缩空气进气阀保持间隔30分钟开启10分钟状态。
空气进气阀受调节池液位浮球的控制，当调节池液位处于低液位时，调节池预曝气空气进气阀关闭，当调节池液位上升至中液位时，进气阀打开。
斜管沉淀池内的污泥采用气提法排泥，由气提电磁阀定期抽至污泥池中，并受时间控制。
污泥回流由污泥泵提升，回流至水解酸化池，受时间控制。
气提排泥与污泥泵回流时间错开进行。
各类电器设备均设有过压，缺相，短流等保护、报警功能。
五、一体化地埋式污水处理设备制造技术条件1. 《优质碳素钢结构技术条件》GB899-1988；2. 《涂装前钢材表面锈蚀和除锈等级》GB/T8923-2019；3. 《容器油漆、包装和运输》参照《压力容器油漆、包装和运输》JB2536-1980；4. 《钢结构件焊接标准》JB2880-81；5. 《法兰制造标准》GB119-2019。
六、电气安装与操作使用说明本设备主控由西门子PLC控制，控制器供电为380V～220V，总控制功率为3.5KW，总电流7A，工作电流为3.5A。
分为手动和自动两种工作方式，该控制柜控制有了提升泵2台功率1KW/台，回流泵1台功率1KW/台，柜壳采用喷塑立式结构。
自动工作过程把开关拨至自动位置时：A：提升泵：2台提升泵功率分别为1KW，采用低中高液位浮球控制。
当低液位断开时，2台污水提升泵都停止工作，中位液位接通时，1台提升泵自动运行，高位液位浮球接通时，2台提升泵工作。
单泵运行每5小时提升泵相互交换一次。
B：污水回流泵：1台，功率为1KW 污水回流泵和提升泵联动C：机械格栅：1台，功率为0.55KW 机械格栅和提升泵联动D：电磁阀：1（2）台，220V 电磁阀每8小时工作3分钟。
（可根据现场实际情况设定）E：二氧化氯发生器：1台，220V （电解法～1.5kw）二氧化氯发生器和提升泵联动。
F: 二台中间水池提升泵（进过滤器）3KW×2台二台中间水池提升泵（进过滤器，一用一备。
）提升泵功率分别为3KW，采用低液位浮球控制。
当低液位断开时，提升泵停止工作，中位液位接通时，1台提升泵自动运行，单泵运行每4小时提升泵相互交换一次。
手动工作过程把开关拨至手动位置时，按各注明按钮一次为开，再按一次为关。
手动工作时，如果短时间停电后再来电，各设备全部停止工作，如要继续工作，需重新开机。
安装与使用1、将各用电器和电控柜按规定用电线联接起来，并检查接线是否正确。
2、检查输入电源电压是否正确。
3、检查各用电器是否符合要求，接地是否安全可靠。
4、以上条件符合要求，打开总空气开关，整个系统投入运行。
5、特别注意浮球接线、总线和上下位置不能接错，否则能引起水泵工作段时间后出现频繁开关的现象。
维修保养注意1、中央控制器采用西门子PLC，内部有大规模的集成电路和各种精密电子零件，请不要随意拆开。
2、电控箱请不要露天存放，或是放在可能溅水、凝露、和有毒、有腐蚀气体的地方。
3、运输时应垂直放置，不能倒放或采用其他形式，不能安装在有震动冲击的场所。
4、不能和其他高压设备共用接地线，PC上部有单独接地线，不能闲置不用，应和控制柜外壳分别接地。
5、不能安装在有强烈噪音和有导电尘埃的地方。
6、安装之处的相对湿度为80%—90%，环境温度为-20℃～40℃，应保证室内通风良好，干净整洁。
埋线要求和简易计算电控柜至用电器之间的联接，一般埋地铁管敷设，属于基础工程（须我厂设备安装完后再敷设），基建施工时则用户埋设，埋地铁管深度，南方地区要求为0.5米以下，特殊地区，遵守用户要求。
调节池内每台水泵配制4根线，浮球开关线要求耐压DC48V，载流1A，一般为0.75mm2单芯线。
水泵线按水泵功率配线，可按标准手册规定的配管和接线，简易计算方法，按每平方毫米单芯铜线载流4A计算，三相电极电流按功率×2.2倍计算。
例：电机功率为1.5KW，则额定电流每根线为3.3A。
如果用0.75平方毫米的电线，0.75×4=3A。
故障分析检查故障（1）手动、自动不能转1、检查二次线路和PLC供电（220V）按原理图检查供电部分2、PCRUN灯是否亮拨动开关PLC处于运行状态3、输入按钮是否损坏更换按钮4、柜内开关是否打开打开开关故障（2）手动状态时，不能启动水泵1、检查水泵热继电器是否滞跳开把热继器全部复位2、检查电源电压和PLC电源熔断器用万用表检查380V 和220V 电压3、检查空气开关是否跳开试把开关复位故障（3）手动不能启动水泵1、水泵热继电器保护跳开使热继电器复位2、按钮失灵，水泵烧坏更换按钮，用兆欧表检查水泵绝缘值故障（4）自动时水泵不能启动1、液位未到中浮球接通短接浮球开关试验2、PLC在暂停状态拨动开关使PLC运行3、没有给控制柜供电检查后供电4、热继电器跳开复位热继电器5、空气开关是否跳开复位空气开关特别注意：发现故障报警指示灯亮，应检查相应用电设备后再复位热保护器。
自动空气开关如果跳开，更应详细检查，遇有过载或短路现象发生，检验各带电设备时，应关闭电源，而不能简单地将电控柜处于手动停止状态，以免PLC微机受到强脉冲导致误动作引起事故或损坏设备。
七、调试说明工作原理：WDM-AO系列污水处理设备去除有机物污染及氨氮主要依赖于设备中的AO生物处理工艺。
其中工作原理是在A级，由于污水有机物浓度很高，微生物处于缺氧状态，此时微生物为兼性微生物，它们将污水中的有机氮转化分解成NH3-N，同时利用有机碳作为电子供体，将NO2-N、NO3-N转化成N2，而且还利用部分有机碳源和NH3-N合成新的细胞物质。
所以A级池不仅具有一定的有机物去除功能，减轻后续好氧池的有机负荷，以利于硝化作用的进行，而且依靠原水中存在的较高浓度有机物，完成反硝化作用，最终消除氮的富营养化污染。
在O级，由于有机物已大副度降低，但仍有一定量的有机物及较高NH3-N存在。
为了使有机物得到进一步氧化分解，同时在碳化作用处于完成情况下硝化作用能顺利进行，在O级设置有机负荷较底的好氧生物接触氧化池。
在O级池中主要存在好氧微生物及自氧型细菌（硝化菌）。
其中好氧微生物将有机物分解成CO2和H2O；自养型细菌（硝化菌）利用有机物分解产生的无机碳或空气中的CO2作为营养源，将污水中的NH3-N转化成NO 3-N、NO 3-N，O级池的出水部分回流到A 级池，为A级池提供电子接受体，通过反硝化作用最终消除氮污染。
主要特点：1、WDM-AO系列污水处理设备可埋入地表以下，地表可作为绿化或广场用地，因此该设备不占地表面积，不需盖房，更不需采暖保温。
2、WDM-AO系列污水处理设备由五级池子组成，采用内衬玻璃钢4mm，防腐寿命可达20年以上。
3、WDM-AO系列污水处理设备中的AO生物处理工艺采用推流式生物接触氧化池，它的处理效果优于完全混合式或二、三级串联完全混合式生物接触氧化池。
并且它比活性污水池体积小，对水质适应性强，耐冲击性能好，出水水质稳定，不会产生污泥膨胀。
同时在生物接触氧化池采用了新型组合填料，它具有实际比表面积大，微生物挂膜、脱膜方便，在同样有机负荷条件下，比其他填料对有机物的去除率高，能提高空气中的氧在水中溶解度。
