pcb喷锡

合集下载

喷锡与沉锡异同点及化学沉锡常见问题分析

喷锡与沉锡异同点及化学沉锡常见问题分析

喷锡与沉锡异同点及化学沉锡常见问题分析PCB沉锡工艺是为有利于SMT与芯片封装而特别设计的在铜面上以化学方式沉积锡金属镀层,是取代Pb-Sn合金镀层制程的一种绿色环保新工艺,已广泛应用于电子产品、五金件、装饰品等。

印刷线路板有两个较为常用的工艺:喷锡和沉锡。

喷锡,主要是将PCB板直接侵入到熔融状态的锡浆里面,在经过热风整平后,在PCB铜面会形成一层致密的锡层,厚度一般为1um-40um。

沉锡,主要是利用置换反应在PCB板面形成一层极薄的锡层,锡层厚度大约在在0.8um-1.2um之间,沉锡工艺更普遍应用在线路板表面处理工艺当中。

化学沉锡常见技术问题分析化学沉锡是PCB沉锡工艺的一种,应用较为普遍,其工作原理是通过改变铜离子的化学电位使镀液中的亚锡离子发生化学置换反应,其实质是电化学反应。

被还原的锡金属沉积在铜基材的表面上形成锡镀层,且其浸锡镀层上吸附的金属络合物对锡离子还原为金属锡起催化作用,以使锡离子继续还原成锡,其化学反应方程式为2Cu+4TU+Sn2→2Cu+(TU)2+Sn。

化学沉锡层的厚度大约在在1um-40um之间,表面结构较为致密,硬度较大,不容易刮花;喷锡在生产过程中只有纯锡,所以表面容易清洗,正常温度下可以保存一年,并且在焊接的过程中不易出现表面变色的问题;沉锡,锡厚大约在在0.8um-1.2um之间,表面结构较为松散,硬度小,容易造成表面刮伤;沉锡是经过复杂的化学反应,药剂较多,所以不容易清洗,表面容易残留药水,导致在焊接中易出现异色问题,保存时间较短,正常温度下可以保存三个月,如果时间久会出现变色。

化学沉锡板的主要缺陷表现为锡面发暗、锡面污染导致的可焊性不良问题,经过大量数据分析及现场调查,基本确定造成原因主要由以下几个方面,首先,生产过程药液拖带消耗:因锡槽药水具有粘度较大特性,致使生产带出量较大,从而导致锡槽药液消耗量大。

同时,由于锡槽槽液大量带入硫脲洗槽,造成硫脲洗槽铜含量上升快,影响生产板清洗效果,易。

pcb常用的专业术语

pcb常用的专业术语

pcb常用的专业术语PCB常用的专业术语PCB,即印刷电路板,是电子产品中不可或缺的一部分。

在PCB制造过程中,有许多专业术语需要了解。

本文将从材料、工艺、设计等方面介绍PCB常用的专业术语。

一、材料1.基板(Substrate)基板是指印刷电路板上的主体部分,通常由玻璃纤维和树脂复合材料构成。

基板的质量直接影响着整个PCB的性能。

2.铜箔(Copper Foil)铜箔是印刷电路板上最重要的导电层材料,其厚度通常为18um至105um之间。

铜箔的质量和厚度对于PCB的导电性能和可靠性有着重要影响。

3.覆铜板(Copper Clad Board)覆铜板是指在基板表面涂覆一层铜箔而成,通常有单面、双面和多层三种形式。

不同类型的覆铜板适用于不同种类的电路设计需求。

4.阻焊(Solder Mask)阻焊是一种涂在印刷电路板上以保护未焊接区域免受污染和短路的材料。

阻焊通常为绿色、红色或蓝色,具有良好的耐高温性和化学稳定性。

5.沉金(ENIG)沉金是一种表面处理技术,可以在印刷电路板上形成一层金属保护层,提高PCB的可靠性和耐腐蚀性。

沉金通常用于高端PCB产品中。

二、工艺1.蚀刻(Etching)蚀刻是印刷电路板制造中最重要的工艺之一,其目的是去除不需要的铜箔以形成电路图案。

蚀刻过程需要使用化学溶液和光敏树脂等材料。

2.钻孔(Drilling)钻孔是指在印刷电路板上钻洞以安装元器件或连接不同层之间的导线。

钻孔需要使用高速钻头和自动化设备完成。

3.压合(Lamination)压合是指将多个覆铜板通过热压技术粘合在一起形成多层PCB结构。

压合过程需要控制温度、压力和时间等参数,确保PCB质量符合要求。

4.喷锡(Soldering)喷锡是一种表面处理技术,可以在印刷电路板上形成一层锡保护层,提高PCB的可靠性和耐腐蚀性。

喷锡通常用于中端PCB产品中。

5.贴片(SMT)贴片是指将元器件直接安装在印刷电路板上的一种技术。

PCB工艺PK:喷锡VS镀金VS沉金

PCB工艺PK:喷锡VS镀金VS沉金

Related46网印工业Screen Printing Industry2017.11相关行业PCB工艺PK:喷锡VS镀金VS沉金沉金板VS 镀金板其实镀金工艺分为两种:一种为电镀金,另一种为沉金。

对于镀金工艺来讲,其上锡的效果上大打折扣的,而沉金的上锡效果是比较好一点的;除非厂家要求的是绑定,不然现在大部分厂家会选择沉金工艺!一般常见的情况下PCB表面处理为以下几种:镀金(电镀金、沉金)、镀银、OSP、喷锡(有铅和无铅),这几种主要是针对FR-4或CEM-3等板材来说的,纸基料还有涂松香的表面处理方式;上锡不良(吃锡不良)这块如果排除了锡膏等贴片厂家生产及物料工艺方面的原因来说。

这里只针对PCB问题说,有以下几种原因:1.在PCB印刷时,PAN位上是否有渗油膜面,它可以阻挡上锡的效果;这可以做漂锡试验来验证。

什么是沉金和镀金沉金板与镀金板是现今线路板生产中常用的工艺,许多人都无法正确区分两者的不同,甚至有一些人认为两者不存在差别,这是非常错误的观点,必须及时更正。

平常大家选用镀金,那什么是镀金,我们所说的整板镀金,一般指的是“电镀金”、“电镀镍金板”、“电解金”、“电金”、“电镍金板”,有软金和硬金的区分(一般硬金是用于金手指的),原理是将镍和金(俗称金盐)溶化于化学药水中,将线路板浸在电镀缸内并接通电流而在电路板的铜箔面上生成镍金镀层,电镍金因镀层硬度高、耐磨损、不易氧化的优点在电子产品中得到广泛的应用。

那什么又是沉金呢?沉金是通过化学氧化还原反应的方法生成一层镀层,一般厚度较厚,是化学镍金金层沉积方法的一种,可以达到较厚的金层。

Related47网印工业Screen Printing Industry相关行业2.PAN位的润位上是否符合设计要求,也就是焊盘设计时是否能足够保证零件的支持作用。

3.焊盘有没有受到污染,这可以用离子污染测试得出结果;以上三点基本上是PCB厂家考虑的重点方面。

关于表面处理的几种方式的优缺点,是各有各的长处和短处!的传输是在铜层,不会对信号有影响。

pcb喷锡锡高不良产生的原因

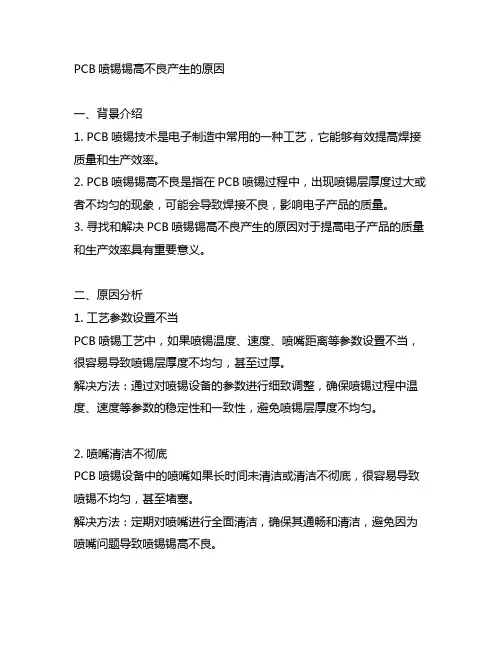

pcb喷锡锡高不良产生的原因

PCB喷锡锡高不良产生的原因一、背景介绍1. PCB喷锡技术是电子制造中常用的一种工艺,它能够有效提高焊接质量和生产效率。

2. PCB喷锡锡高不良是指在PCB喷锡过程中,出现喷锡层厚度过大或者不均匀的现象,可能会导致焊接不良,影响电子产品的质量。

3. 寻找和解决PCB喷锡锡高不良产生的原因对于提高电子产品的质量和生产效率具有重要意义。

二、原因分析1. 工艺参数设置不当PCB喷锡工艺中,如果喷锡温度、速度、喷嘴距离等参数设置不当,很容易导致喷锡层厚度不均匀,甚至过厚。

解决方法:通过对喷锡设备的参数进行细致调整,确保喷锡过程中温度、速度等参数的稳定性和一致性,避免喷锡层厚度不均匀。

2. 喷嘴清洁不彻底PCB喷锡设备中的喷嘴如果长时间未清洁或清洁不彻底,很容易导致喷锡不均匀,甚至堵塞。

解决方法:定期对喷嘴进行全面清洁,确保其通畅和清洁,避免因为喷嘴问题导致喷锡锡高不良。

3. 喷锡材料质量不佳PCB喷锡工艺中所使用的喷锡材料如果质量不佳,也很容易导致喷锡层厚度不均匀或者过厚。

解决方法:选择质量可靠的喷锡材料供应商,确保所使用的喷锡材料符合相关标准和要求,避免因为喷锡材料质量问题导致喷锡锡高不良。

4. PCB表面处理不当PCB表面处理不当也是导致喷锡锡高不良的一个重要原因,表面处理不良可能导致喷锡层无法牢固附着在PCB上。

解决方法:对PCB表面处理工艺进行严格把控,确保表面处理质量,避免因为表面处理问题导致喷锡锡高不良。

5. 设备老化或故障PCB喷锡设备如果长时间未进行维护保养或者存在故障,也可能导致喷锡不均匀或者过厚。

解决方法:定期对PCB喷锡设备进行维护保养,确保设备处于良好状态,避免因为设备老化或故障导致喷锡锡高不良。

三、结论和建议1. 针对PCB喷锡锡高不良产生的原因,我们需要从工艺参数、设备维护、材料选择等多方面进行综合分析和解决。

2. 对于PCB喷锡锡高不良问题,我们需要加强对喷锡工艺的控制和管理,着重从生产过程中的各个环节进行调整和优化,确保PCB喷锡锡高不良现象得到有效避免。

线路板喷锡与沉锡两种工艺的区别有哪些

线路板喷锡与沉锡两种工艺的区别有哪些

线路板喷锡与沉锡两种工艺的区别有哪些? PCB线路板有两个较为常见的工艺:喷锡和沉锡,都是为了适应无铅焊接要求而进行的一种表面处理方式。

但是在线路板工艺里面沉锡却并不为大多数人知道,下面联合多层线路板的技术员来详细的说一说喷锡与沉锡的区别。

喷锡与沉锡的区别
1、工艺流程
喷锡:前处理-喷锡-测试-成型-外观检查。

沉锡:测试-化学处理-沉锡-成型-外观检查。

2、工艺原理
喷锡:主要是将PCB板直接侵入到熔融状态的锡浆里面,在经过热风整平后,在PCB铜面会形成一层致密的锡层。

沉锡:主要是利用置换反应在PCB板面形成一层极薄的锡层。

3、物理特性
喷锡:锡层厚度大约在在1um-40um之间,表面结构较为致密,硬度较大,不容易刮花;喷锡在生产过程中只有纯锡,所以表面容易清洗,正常温度下可以保存一年,并且在焊接的过程中不易出现表面变色的问题。

沉锡:锡厚大约在在0.8um-1.2um之间,表面结构较为松散,硬度小,容易造成表面刮伤;沉锡是经过复杂的化学反应,药剂较多,所以不容易清洗,表面容易残留药水,导致在焊接中易出现异色问题,保存时间较短,正常温度下可以保存三个月,如果时间久会出现变色。

4、外观特点
喷锡:表面较光亮,美观。

沉锡:表面为淡白色,无光泽,易变色。

PCB表面处理

PCB表面处理

PCB表面处理PCB表面处理最基本的目的是保证良好的可焊性或电性能。

由于自然界的铜在空气中倾向于以氧化物的形式存在,不大可能长期保持为原铜,因此需要对铜进行其他处理。

1、热风整平(喷锡)热风整平又名热风焊料整平(俗称喷锡),它是在PCB表面涂覆熔融锡(铅)焊料并用加热压缩空气整(吹)平的工艺,使其形成一层既抗铜氧化,又可提供良好的可焊性的涂覆层。

热风整平时焊料和铜在结合处形成铜锡金属间化合物。

PCB进行热风整平时要沉在熔融的焊料中;风刀在焊料凝固之前吹平液态的焊料;风刀能够将铜面上焊料的弯月状最小化和阻止焊料桥接。

热风整平工艺的一般流程为:微蚀→预热→涂覆助焊剂→喷锡→清洗。

优点:较长的存储时间;PCB完成后,铜表面完全的润湿了(焊接前完全覆盖了锡);适合无铅焊接;工艺成熟、成本低、适合目视检查和电测缺点:不适合线绑定;因表面平整度问题,在SMT上也有局限;不适合接触开关设计。

喷锡时铜会溶解,并且板子经受一次高温。

特别厚或薄的板,喷锡有局限,生产操作不方便。

延伸说明:热风整平曾经是在PCB表面处理工艺中处于主导地位。

二十世纪八十年代,超过四分之三的PCB使用热风整平工艺,但过去十年以来业界一直在减少热风整平工艺的使用,估计目前约有25%-40%的PCB使用热风整平工艺。

热风整平制程比较脏、难闻、危险,因而从未是令人喜爱的工艺,但热风整平对应尺寸较大的元件和较大的导线而言,却是极好的工艺。

2、有机可焊性保护剂(OSP)OSP是印刷电路板(PCB)铜箔表面处理的符合RoHS指令要求的一种工艺。

OSP是Organic Solderability Preservatives的简称,中译为有机保焊膜,又称护铜剂,英文亦称之Preflux。

简单地说,OSP就是在洁净的裸铜表面上,以化学的方法长出一层有机皮膜。

这层膜具有防氧化,耐热冲击,耐湿性,用以保护铜表面于常态环境中不再继续生锈(氧化或硫化等);但在后续的焊接高温中,此种保护膜又必须很容易被助焊剂所迅速清除,如此方可使露出的干净铜表面得以在极短的时间内与熔融焊锡立即结合成为牢固的焊点。

pcb喷锡

pcb喷锡

2011-11-13
8
2.2.3风刀的空气压力
这是影响焊料涂层厚度和金属化孔是否堵塞的主要参数,涂层的厚度可用 增加压力来减少,反之亦然。清除金属化孔内焊料常用增加风刀的空气压力来 解决,压力调整范围很宽,调节取决限于板子的几何形状、风口间隙、提出速度 、风刀空气温度以及板子前后风刀的距离等。
风刀必须清洁,没有堵塞,必要时要用风刀清洁器清洁。
2011-11-13
7
2.2.2空气刀气流温度
空气刀气流温度影响焊料涂层厚度和质量,空气刀流温度低,可能导 致金属化孔堵孔,锡铅涂层表面发暗等;空气刀气流温度高了,能导致焊料 涂层厚度过薄。其它一些因素如层压板的类型,所采用的阻焊涂层的类 型等都可能影响空气刀气流温度的选择,一般情况下,220~250 °C空气 刀气流温度对于大多数制板是合适的。
在裸铜上直接涂覆阻焊剂,可以清除锡铅合金镀层上涂覆阻焊剂在波峰焊接 时所造成阻焊层起皱现象,阻焊层起皱不仅影响外观,如果阻焊层被破坏,焊剂会 残留在阻焊层下面,影响波峰焊接后的清洗效果,造成印制板在使用过程中漏电,
还容易产生桥接现象而引起短路。
2011-11-13
3
内容
1.对材料的性能要求 2.工艺控制 3.质量要求 4.流程及工序编排 5.生产前准备验证 6.常见缺陷及对策 7.环境控制与工业安全 8.制作能力及发展展望
2011-11-13
13
三.质量要求
3.1外观:所有焊料涂覆处的锡铅合金层应光亮均匀完整,无半润湿,无露 铜等缺陷。阻焊层不应有起泡,脱落或变色等现象。阻焊层下的铜不应氧 化或变色。印制板表面以及孔内无异物,非涂覆锡铅合合金部位不应挂粘 锡铅焊料
3.2焊料层厚度:印制板涂覆焊料部位的焊料厚度无统一标准规定。一般应以 焊料涂层的可焊为原则。

pcb喷锡工艺

pcb喷锡工艺

pcb喷锡工艺PCB喷锡工艺是电子制造中常用的一种工艺,它主要用于保护电路板的焊盘,增强导电性和耐腐蚀性。

本文将从喷锡工艺的原理、工艺流程、优缺点以及常见问题等方面进行阐述。

一、喷锡工艺的原理PCB喷锡工艺是在电路板的焊盘上喷涂一层锡膏,然后通过热风吹焊的方式使锡膏熔化,与焊盘和元器件引脚连接起来。

喷锡工艺通常使用的是无铅锡膏,以符合环保要求。

二、喷锡工艺的流程1. 准备工作:包括准备好需要喷锡的电路板、锡膏、喷锡设备等。

2. 调试设备:根据电路板的要求,调整喷锡设备的参数,如喷嘴的喷涂速度、压力等。

3. 喷锡:将锡膏加载到喷锡设备中,将电路板放置在工作台上,通过控制设备喷嘴的移动,将锡膏均匀地喷涂在焊盘上。

4. 固化:喷涂完成后,将电路板送入固化炉中,通过加热使锡膏熔化并与焊盘连接。

5. 检测:固化完成后,对喷锡后的焊盘进行检测,主要包括焊盘的涂覆厚度、涂覆均匀性、焊盘与元器件引脚的连接情况等。

6. 清洗:对检测合格的电路板进行清洗,去除多余的锡膏和杂质。

7. 包装:清洗完成后,将电路板进行包装,以便后续的运输和使用。

三、喷锡工艺的优缺点1. 优点:(1)喷锡工艺适用于多种类型的电路板,包括单面板、双面板和多层板等。

(2)喷锡工艺可以实现高效、自动化的生产,提高生产效率。

(3)喷锡工艺可以保护焊盘,防止氧化和腐蚀,提高焊接质量和可靠性。

(4)喷锡工艺使用的是无铅锡膏,符合环保要求。

2. 缺点:(1)喷锡工艺对喷嘴的要求较高,需要定期进行清洗和维护,以保证喷涂质量。

(2)喷锡工艺的成本较高,主要包括锡膏和设备的投入成本。

四、常见问题及解决方法1. 喷嘴堵塞:喷锡设备的喷嘴可能会被锡膏堵塞,导致喷涂不均匀或中断。

解决方法是定期清洗喷嘴,确保畅通。

2. 锡膏过多或过少:喷涂时,锡膏的涂覆厚度不均匀,可能会影响焊接质量。

解决方法是调整喷锡设备的参数,确保锡膏的涂覆均匀。

3. 焊盘浸锡不良:焊盘的涂覆厚度不足或涂覆不均匀,可能会导致焊盘与元器件引脚连接不牢固。

PCB教材-13 金手指-喷锡

PCB教材-13 金手指-喷锡

十三 金手指,噴錫( Gold Finger & HAL )13.1 製程目的 A.金手指(Gold Finger,或稱 Edge Connector)設計的目的,在於藉由 connector 連接器的插接作為板 對外連絡的出口,因此須要金手指製程.之所以選擇金是因為 它優越的導電度及抗氧化性.但因為 金的成本極高所以只應用於金手指,局部鍍或化學金,如 bonding pad 等.圖 13.1 是金手指差入連接 器中的示意圖.B. 噴錫的目的,在保護銅表面並提供後續裝配製程的良好焊接基地. 13.2 製造流程 金手指→噴錫 13.2.1 金手指 A. 步驟: 貼膠→割膠→自動鍍鎳金→撕膠→水洗吹乾 B. 作業及注意事項 a. 貼膠,割膠的目的,是讓板子僅露出欲鍍金手指之部份線路,其它則以膠帶貼住防鍍.此步驟 是最耗人力的,不熟練的作業員還可能割傷板材.現有自動貼,割膠機上市,但仍不成熟.須注意殘膠 的問題. b. 鍍鎳在此是作為金層與銅層之間的屏障,防止銅 migration.為提高生產速率及節 省金用 量,現在幾乎都用輸送帶式直立進行之自動鍍鎳金設備,鎳液則是鎳含量 甚高而鍍層應力極低 的氨基磺酸鎳(Nickel Sulfamate Ni(NH2SO3)2 ) c. 鍍金無固定的基本配方,除金鹽 (Potassium Gold Cyanide 金氰化鉀,簡稱 PGC ) 以外, 其餘各種成份都是專密的,目前不管酸性中性甚至鹼性鍍金所用的純金都 是來自純度很高的金 鹽為純白色的結晶,不含結晶水,依結晶條件不同有大結晶及細小的結晶,前者在高濃度的 PGC 水溶液中緩慢而穩定自然形成的,後者是 快速冷卻並攪拌而得到的結晶,市場上多為後者.d. 酸性鍍金(PH 3.5~5.0)是使用非溶解性陽極,最廣用的是鈦網上附著有白金,或鉭網 (Tantalam) 上附著白金層,後者較貴壽命也較長。

e. 自動前進溝槽式的自動鍍金是把陽極放在構槽的兩旁,由輸送帶推動板子行進於槽中 央,其電流的接通是由黃銅電刷(在槽上方輸送帶兩側)接觸板子上方突出 槽外的線路所導入, 只要板子進鍍槽就立即接通電流,各鍍槽與水洗槽間皆有緩衝室並用橡膠軟墊隔絕以降低 drag in/out,故減少鈍化的發生,降低脫皮的可能。

pcb喷锡的原理

pcb喷锡的原理

pcb喷锡的原理
PCB喷锡是电子制造中常用的工艺之一。

其主要作用是在电路板上喷涂锡,以提高电路板的耐腐蚀性、焊接性和可靠性。

那么,这个过程的原理是怎样的呢?
1.前期处理
在进行喷锡之前,需要进行前期处理,包括去油、化学镀铜等步骤。

这些步骤的目的是清洁电路板表面,去除其上的脏物和氧化层,使锡喷涂后可以更好地附着在板子上。

2.涂布
在前期处理完成后,就可以开始进行喷锡涂布了。

这一步骤是将焊锡涂布在电路板的表面,包括各种设备,如喷涂机、喷射嘴、PI线或自动喷枪等。

涂布的厚度和均匀性对电路板的焊接质量、电性能和耐腐蚀性都有很大的影响。

3.干燥
喷涂完成后,电路板需要进行干燥处理,以便将多余的水分和挥发性溶剂清除干净。

干燥的时间和温度都需要根据具体情况来确定,过度或不够干燥都会对焊接效果产生不良影响。

4.固化
干燥之后,焊锡需要进行固化处理,以便让其附着在电路板表面。

固化过程中,需要控制温度和时间,同时避免使电路板过热或变形。

焊锡固化后,就可以进行后续工艺了,如基板制备、贴装、焊接等。

总的来说, PCB喷锡的原理就是将焊锡喷洒在电路板的表面,经过一系列的处理来增强电路板的耐腐蚀性和焊接性。

这一过程需要注意的是,涂布和干燥过程中需要控制好厚度和均匀性,而固化过程中需要控制温度和时间,以保证焊锡附着在电路板表面,从而达到增强电路板质量和可靠性的效果。

喷锡

喷锡

措施 1)清理风刀(用风刀片清理风刀)或 更换风刀; 2)研磨风刀(每二月一次); 3)根据后风刀水状况,调整前风刀与 后风刀平行; 4)保持后风刀固定不变,调整前风刀 高度使其平行,一般前、后风刀高 度差最多不超过16mm。
焊锡点上锡不良 原因: 1)防焊印刷不良; 2)前处理不良; 3)铜面气化; 4)铜面附油脂或不洁物;
喷锡制程知识
内容(一)
噴錫又叫熱風整平。 其英文名為:Hot Air Leveling,缩 寫為HAL,是過浸助焊劑(FLUX)的作用,在 PCB板上覆蓋一層均勻平滑不中斷,有附著 力的焊錫膜,為以後的PCB板接焊或插件提 供可焊性和保證PCB板露CU部分不受損傷, 以保持其電性性能之穩定。 目前喷锡有水平和垂直两种,我司采用 后者。
水浮床
流程
热水洗I
热水洗II
加压水洗II 加压水洗I 刷磨
市水洗 吸干
出料 烘干
1)、水浮床:作用:1、清洁板面 2、防止 板面氧化 温度:60±5。C
2)、热水洗:作用:清洁表面之残留物质, 氧化物等异物;
3)、刷磨:作用是利用机械力来清洁板面; 4)市水洗:清洁刷磨之残留之物质; 5) 吸干吹干烘干:把板面及孔内之水份吸
出、烘干;
内容(三)
喷锡流程及其说明:
前处理
喷锡
冷却
烘干
清洗
常见问题之原因 分析及处理方法
基板时常跳了轨道: 原因: 1)轨道不平行,螺丝松动; 2)轨道塞锡渣; 3)轨道距离没有调好; 4)基板周边不整;
措施: 1)目视纠正轨道后,上紧螺丝。 (正常生产,每班纠正一次); 2)在生产前在锡槽内对导轨进行预 热,防止塞锡; 3)在导轨保持平行状态下,调整导 轨之导槽距边约保持0.5-1mm; 快,锡

PCB资料大全 13金手指喷锡

PCB资料大全 13金手指喷锡

十三金手指,喷锡( Gold Finger & HAL )13.1制程目的A.金手指(Gold Finger,或称Edge Connector)设计的目的,在于藉由connector连接器的插接作为板对外连络的出口,因此须要金手指制程.之所以选择金是因为它优越的导电度及抗氧化性.但因为金的成本极高所以只应用于金手指,局部镀或化学金,如bonding pad等.图13.1是金手指差入连接器中的示意图.B. 喷锡的目的,在保护铜表面并提供后续装配制程的良好焊接基地.13.2制造流程金手指→喷锡13.2.1 金手指A. 步骤:贴胶→割胶→自动镀镍金→撕胶→水洗吹干B. 作业及注意事项a. 贴胶,割胶的目的,是让板子仅露出欲镀金手指之部份线路,其它则以胶带贴住防镀.此步骤是最耗人力的,不熟练的作业员还可能割伤板材.现有自动贴,割胶机上市,但仍不成熟.须注意残胶的问题.b. 镀镍在此是作为金层与铜层之间的屏障,防止铜migration.为提高生产速率及节省金用量,现在几乎都用输送带式直立进行之自动镀镍金设备,镍液则是镍含量甚高而镀层应力极低的氨基磺酸镍(Nickel Sulfamate Ni(NH2SO3)2 )c. 镀金无固定的基本配方,除金盐(Potassium Gold Cyanide 金氰化钾,简称PGC ) 以外,其余各种成份都是专密的,目前不管酸性中性甚至碱性镀金所用的纯金都是来自纯度很高的金盐为纯白色的结晶,不含结晶水,依结晶条件不同有大结晶及细小的结晶,前者在高浓度的PGC水溶液中缓慢而稳定自然形成的,后者是快速冷却并搅拌而得到的结晶,市场上多为后者.d. 酸性镀金(PH 3.5~5.0)是使用非溶解性阳极,最广用的是钛网上附着有白金,或钽网(Tantalam) 上附着白金层,后者较贵寿命也较长。

e. 自动前进沟槽式的自动镀金是把阳极放在构槽的两旁,由输送带推动板子行进于槽中央,其电流的接通是由黄铜电刷(在槽上方输送带两侧)接触板子上方突出槽外的线路所导入,只要板子进镀槽就立即接通电流,各镀槽与水洗槽间皆有缓冲室并用橡胶软垫隔绝以降低drag in/out,故减少钝化的发生,降低脱皮的可能。

PCB制程喷锡-金手指

PCB制程喷锡-金手指

十三金手指,噴錫( Gold Finger & HAL )13.1製程目的A.金手指(Gold Finger,或稱Edge Connector)設計的目的,在於藉由connector連接器的插接作為板對外連絡的出口,因此須要金手指製程.之所以選擇金是因為它優越的導電度及抗氧化性.但因為金的成本極高所以只應用於金手指,局部鍍或化學金,如bonding pad等.圖13.1是金手指差入連接器中的示意圖.圖13.1B. 噴錫的目的,在保護銅表面並提供後續裝配製程的良好焊接基地.13.2製造流程金手指→噴錫13.2.1 金手指A. 步驟:貼膠→割膠→自動鍍鎳金→撕膠→水洗吹乾B. 作業及注意事項a. 貼膠,割膠的目的,是讓板子僅露出欲鍍金手指之部份線路,其它則以膠帶貼住防鍍.此步驟是最耗人力的,不熟練的作業員還可能割傷板材.現有自動貼,割膠機上市,但仍不成熟.須注意殘膠的問題.b. 鍍鎳在此是作為金層與銅層之間的屏障,防止銅migration.為提高生產速率及節省金用量,現在幾乎都用輸送帶式直立進行之自動鍍鎳金設備,鎳液則是鎳含量甚高而鍍層應力極低的氨基磺酸鎳(Nickel Sulfamate Ni(NH2SO3)2 )c. 鍍金無固定的基本配方,除金鹽(Potassium Gold Cyanide 金氰化鉀,簡稱PGC ) 以外,其餘各種成份都是專密的,目前不管酸性中性甚至鹼性鍍金所用的純金都是來自純度很高的金鹽為純白色的結晶,不含結晶水,依結晶條件不同有大結晶及細小的結晶,前者在高濃度的PGC 水溶液中緩慢而穩定自然形成的,後者是快速冷卻並攪拌而得到的結晶,市場上多為後者.d. 酸性鍍金(PH 3.5~5.0)是使用非溶解性陽極,最廣用的是鈦網上附著有白金,或鉭網(Tantalam) 上附著白金層,後者較貴壽命也較長。

e. 自動前進溝槽式的自動鍍金是把陽極放在構槽的兩旁,由輸送帶推動板子行進於槽中央,其電流的接通是由黃銅電刷(在槽上方輸送帶兩側)接觸板子上方突出槽外的線路所導入,只要板子進鍍槽就立即接通電流,各鍍槽與水洗槽間皆有緩衝室並用橡膠軟墊隔絕以降低drag in/out,故減少鈍化的發生,降低脫皮的可能。

PCB无铅喷锡与化锡工艺区别及优缺点

PCB无铅喷锡与化锡工艺区别及优缺点
1.价格便宜;
2.锡厚度易控制在1-40um,
3.不易氧化,容易焊接;
1.高温下进行易产生爆孔、爆板严重的酸性溶液,通过专用的化锡设备,使用化学方法沉上一层锡;
1.化锡层光滑、平整、致密;
2.溶液稳定、工艺简单不易产生爆板/爆孔现象;
3.锡厚均匀性好;
1.锡厚度较薄一般就10-30um,
2.真空包装拆封后不易在空气中放置时间过长,否则易氧化导致焊接不良;
3.化锡工艺复杂,成本相对较高;
pcb无铅喷锡与化锡工艺区别及优缺点无铅喷流锡炉无铅喷锡有铅喷锡无铅喷锡无铅喷锡英文有铅喷锡和无铅喷锡无铅工艺有铅无铅混合工艺无铅波峰焊工艺无铅膏药制作工艺
PCB无铅喷锡与化锡工艺区别及优缺点
工艺类别
原理说明
优点
缺点
备注
喷锡
通常喷锡工艺是:锡、银、铜合金通过高温溶于锡炉,温度在265℃±5将PC板浸入1-3秒再过热风平整,使其表面光亮、平整、均匀,属物理的方法;

pcb喷锡工序处理流程

pcb喷锡工序处理流程

pcb喷锡工序处理流程PCB喷锡工序处理流程PCB喷锡工序是印制电路板(PCB)生产中的重要工艺之一,它可以在PCB表面形成一层锡覆盖,以增强焊接可靠性和电气性能。

下面将详细介绍PCB喷锡工序处理流程。

一、准备工作在进行PCB喷锡前,需要做好一些准备工作。

首先,检查待喷锡的PCB板是否符合要求,包括外观、尺寸、孔径等。

然后,准备好喷锡设备和相关工具,如喷锡机、锡膏、刮刀等。

此外,还需要根据PCB的要求设定好喷锡机的工作参数,如喷锡速度、喷锡厚度等。

二、涂覆锡膏在PCB喷锡工序中,首先需要将锡膏涂覆在PCB表面。

涂覆锡膏的方法有多种,常见的有刮刀涂覆和喷涂两种方式。

刮刀涂覆是将锡膏倒在PCB表面,然后用刮刀均匀刮开,使锡膏均匀覆盖整个PCB表面。

喷涂是通过喷锡机将锡膏喷洒在PCB表面,喷涂方式可以实现自动化生产。

无论采用哪种涂覆方式,都需要保证锡膏涂覆均匀、厚度适中。

三、加热固化涂覆锡膏后,需要对PCB进行加热固化。

加热固化的目的是将涂覆在PCB上的锡膏加热至熔点,并使其在PCB表面形成一层均匀的锡层。

加热固化的温度和时间需要根据锡膏的要求进行设定,一般在锡膏熔点的附近进行加热。

加热固化可以采用传统的烘箱加热或者采用红外线加热等方式。

四、喷锡清洗加热固化后,需要对PCB进行喷锡清洗。

喷锡清洗的目的是去除固化后的锡膏表面的杂质和残留物,以保证喷锡后的PCB表面质量。

喷锡清洗可以采用喷淋清洗机或者浸泡清洗的方式进行,清洗液一般为去离子水或者特殊的清洗剂。

清洗后,需要对PCB进行干燥处理,以避免水分残留。

五、质检喷锡工序完成后,需要对PCB进行质检。

质检的内容包括外观检查、尺寸测量、焊锡性能测试等。

外观检查主要是检查PCB表面是否有缺陷、氧化等问题。

尺寸测量是为了确认PCB的尺寸是否符合要求。

焊锡性能测试是为了检查PCB上的焊锡是否牢固、导通性良好。

质检合格后,PCB可以进入下一道工序。

六、包装出货经过质检合格的PCB可以进行包装出货。

pcb喷锡厚度标准

pcb喷锡厚度标准

pcb喷锡厚度标准摘要:一、PCB 喷锡厚度概述1.PCB 喷锡的基本概念2.喷锡厚度对PCB 性能的影响二、PCB 喷锡厚度标准1.IPC-6012 标准简介2.IPC-6012 标准中喷锡厚度的规定3.不同国家和地区的喷锡厚度标准差异三、喷锡厚度的测量方法1.千分尺测量法2.自动光学检测(AOI)3.X 射线检测法四、喷锡厚度不合格的原因及解决方法1.喷锡厚度不足的原因及解决方法2.喷锡厚度过厚的原因为及解决方法3.喷锡厚度不均匀的原因及解决方法五、总结1.PCB 喷锡厚度标准的重要性2.选择合适的喷锡厚度以保证PCB 性能正文:印刷电路板(Printed Circuit Board,简称PCB)是电子元器件的重要支撑结构,其质量直接影响到电子产品的性能和可靠性。

在PCB 制造过程中,喷锡(Solder Plating)是关键的工艺步骤之一,用于在PCB 表面形成一层金属锡,以便后续的焊接作业。

喷锡厚度对于PCB 的电气性能、机械性能以及可焊性等有着重要的影响。

二、PCB 喷锡厚度标准1.IPC-6012 标准简介在国际上,印刷电路板行业的标准主要由美国电子电路和电子封装制造商协会(IPC,International Electronics Council)制定。

IPC-6012 是IPC 发布的一个关于PCB 制造的标准,其中详细规定了喷锡厚度的要求。

2.IPC-6012 标准中喷锡厚度的规定根据IPC-6012 标准,喷锡厚度分为两种:铅锡厚度和无铅锡厚度。

铅锡厚度的标准范围为1.0mil(0.025mm)至3.0mil(0.076mm),无铅锡厚度的标准范围为0.5mil(0.013mm)至2.0mil(0.051mm)。

此外,IPC-6012 标准还规定了喷锡厚度的允许公差,如±0.1mil(0.003mm)等。

3.不同国家和地区的喷锡厚度标准差异由于不同国家和地区在电子制造方面的技术要求和法规差异,喷锡厚度的标准也会有所差异。

什么是PCB喷锡板PCB喷锡板优缺点有哪些

什么是PCB喷锡板PCB喷锡板优缺点有哪些

什么是PCB喷锡板PCB喷锡板优缺点有哪些随着现代生活越来越智能化,也就需要更多高精密的电子产品来承载这些,这些都离不开电路板PCB,在PCBA制造中也有很多知识需要了解。

下面就为大家介绍PCB喷锡板的优缺点。

什么是PCB喷锡板
喷锡板是一种常见类型的PCB板,一般为多层高精密度的PCB板,广泛应用于各类电子设备、通讯产品、计算机、医疗设备、航空航天等领域和产品。

喷锡是PCB板在生产制作工序中的一个步骤和工艺流程,具体来说是把PCB板浸入熔化的焊锡池中,这样所有暴露在外的铜表面都会被焊锡所覆盖,然后通过热风切刀将PCB板上多余的焊锡移除。

因为喷锡后的电路板表面与锡膏为同类物质,所以焊接强度和可靠性较好。

PCB喷锡板的优点
1、元器件焊接过程中湿润度较好,上焊锡更容易。

2、可以避免暴露在外的铜表面被腐蚀或氧化。

PCB喷锡板的缺点
不适合用来焊接细间隙的引脚以及过小的元器件,因为喷锡板的表面平整度较差。

在PCB厂家加工中容易产生锡珠,对细间隙引脚元器件较易造成短路。

使用于双面SMT工艺时,因为第二面已经过了一次高温回流焊,极容易发生喷锡重新熔融而产生锡珠或类似水珠受重力影响成滴落的球状锡点,造成表面更不平整进而影响焊接问题。

随着技术的进步,业界PCB打样现在已经出现了适于组装间距更小的QFP和BGA的喷锡工艺,但实际应用较少。

目前一些PCB打样采用OSP工艺和浸金工艺来代替喷锡工艺;技术上的发展也使得一些工厂采用沉锡、沉银工艺,加上近年来无铅化的趋势,喷锡工艺使用受到进一步的限制。

以上就是什么是PCB喷锡板?PCB喷锡板的优缺点有哪些的介绍,希望可以帮助到大家。

LED线路板喷锡厚度及平整度的优化方法

LED线路板喷锡厚度及平整度的优化方法

LED线路板喷锡厚度及平整度的优化方法在制造LED线路板(PCB)过程中,喷锡是关键步骤之一。

喷锡可以提供导电性和防腐蚀保护,确保LED电路板的性能和可靠性。

而喷锡的厚度及平整度是影响LED线路板质量的重要因素之一。

本文将介绍LED线路板喷锡厚度及平整度的优化方法。

一、喷锡厚度的意义喷锡厚度是指喷锡涂层在LED线路板表面的厚度。

合适的喷锡厚度可以确保电路板良好的导电性和防腐蚀性能。

过薄的喷锡涂层可能导致导电不良或易腐蚀,而过厚的喷锡涂层则可能导致焊接困难或电路短路。

因此,喷锡的厚度需要在合理范围内进行控制。

二、喷锡厚度的优化方法1. 控制喷锡参数喷锡参数包括喷锡速度、喷锡角度、喷锡距离等。

这些参数直接影响喷锡厚度。

调整这些参数可以实现喷锡厚度的优化。

例如,增加喷锡速度可以减少喷锡厚度,而减小喷锡角度可以增加喷锡厚度。

通过不断调整参数,找到最佳的喷锡效果。

2. 使用优质喷锡液喷锡液的质量对喷锡厚度及平整度也有很大影响。

选择优质的喷锡液可以确保喷锡层的均匀性和稳定性。

同时,喷锡液的颗粒大小和浓度也会对喷锡厚度产生影响。

因此,在选择喷锡液时,要选择质量可靠、稳定性好的产品。

3. 喷锡前处理LED线路板喷锡前的处理也与喷锡厚度和平整度相关。

例如,清洗线路板表面可以去除杂质和油污,提高喷锡层的附着力。

而使用表面处理剂可以增加喷锡层与线路板的黏附力,提高防腐蚀性能。

因此,在喷锡前的处理中,要注意选取适当的清洗剂和表面处理剂,并进行细致的操作。

4. 检测和调整喷锡后,需要进行喷锡厚度的检测。

常用的方法有X光检测、显微镜检测和济南大学等方法。

通过对喷锡层进行检测,可以发现问题并及时进行调整。

例如,如果发现喷锡层过厚,在后续工艺中可以进行刮锡或研磨等控制手段。

而如果发现喷锡层过薄,则可以通过重新调整喷锡参数或更换喷锡液等方式进行修正。

三、喷锡平整度的优化方法喷锡平整度是指喷锡涂层在LED线路板表面的平整程度。

良好的喷锡平整度可以确保电路板焊接质量和可靠性。

PCB表面喷锡工艺介绍

PCB表面喷锡工艺介绍

PCB表面喷锡工艺介绍2009-10-08 22:54PCB表面喷锡工艺介绍时间:2009-8-27 11:17:15 来源:本站原创点击:49 喷锡分为垂直喷锡和水平喷锡两种。

喷锡(SMOBCHAL)作为线路板板面处理的一种最为常见的表面涂敷形式,被广泛地用于线路的生产,喷锡的质量的好坏直接会影响到后续客户生产时焊接soldering的质量和焊锡性,因此喷锡的质量成为线路板生产厂家质量控制一个重点。
