桥梁大师问题
桥梁博士常见问题解答
横梁计算(1) 计算方法概述横梁按照一次落架的施工方法采用平面杆系理论进行计算，考虑长度为6倍顶板厚度的顶底板参与横梁受力，根据荷载组合要求的内容进行内力、应力、极限承载力计算，按钢筋混凝土构件（钢筋混凝土横梁）/预应力构件（预应力混凝土横梁）验算结构在施工阶段、使用阶段应力、极限承载力是否符合规范要求。
(2) 荷载施加方法横梁重量按实际施加，同时将纵向计算时永久作用和除汽车、人群以外的可变作用引起的支反力标准值作为永久荷载平均施加在横梁的各腹板位置，汽车、人群荷载在其实际作用范围按最不利加载。
当然，用户可以采用其他的荷载施加方法，不必拘泥于上述内容。
(3) 将纵向一列车的支反力作为汽车横向分布调整系数时（注意城市荷载纵向计算的车道数大于4时，计算剪力时荷载乘1.25，故用多列车支反力除横向分布系数较真实），横向加载有效区域需手动扣除车轮距路缘石的距离。
(4) 每m宽人群纵向支反力作为人群横向系数，人行道宽度为纵向宽度，填1，人群集度填1，加载有效区域按实际填。
(5) 满人横向系数与人群相同，满人总宽填1预应力构件中单元应力验算应以主应力控制还是正应力控制？主应力主要用来控制构件腹板内部斜裂缝的，铁路规范明确定义截面重心轴处及翼缘板与腹板交接处需要进行主拉应力验算，桥博的计算结果中虽然也给出了主应力值，但是对于单元顶、底缘的主应力可以不受控制，因为一般主应力在单元内部发生。
正应力主要是用来控制单元顶、底缘的。
使用刚接板梁计算横向分布系数左板和右板惯矩怎么计算出来的啊？对于小箱梁和T梁，就是将上部结构沿纵桥向取1m，在这1m的范围内上部结构拼接处的悬臂接触面积。
以T梁为例，就是图中阴影部分的面积计算惯性矩即可。
部分支座的反力为0？Q:桥博计算的收缩支反力中部分支座的反力为0，结构自重在各支座处产生的支反力均不为0，可为何支反力汇总列表中收缩反力为0的支座，支反力汇总也为0。
A:程序计算各项反力后，将各作用产生的支反力叠加，若某个支座支反力为负，即出现支座脱空时，程序就将这个支座拆除，在其上反向增加一个外荷载，荷载大小等于除收缩之外其余荷载及作用产生的支反力合力，重新计算其余支座的支反力，在各支座支反力汇总时，被拆除的支反力为0，其余支反力为各作用的合力汇总。
曲线桥梁设计及问题(桥梁大师)
曲线桥梁设计及问题（桥梁大师）1、桥梁大师布梁模型中盖梁尺寸（长度）及桩位坐标均有误，其余布梁、支座位、路线轴线、梁边线及翼板长度的尺寸、坐标均正确。
2、桥梁大师曲线桥梁墩台盖梁长度确定：1)桥梁墩台角度β（本设计0号桥台13.01°）小于桥梁中心桩号处角度（标准角度-本设计15°）时盖梁长度采用标准角度计算，支座间距采用空心板平面布置图中首夹角计算。
墩台桥梁大师布梁模型中这座。
2)桥台桩位坐标是正确的，根据布梁模型桥台桩位坐标调整桥梁大师出图中的桩位坐标。
角度β大于标准角度时布梁模型中桩位坐标不正确，桥梁大师出图桩位坐标正确，不用修改。
3)桥梁墩台角度β（本设计2号桥台17.36°）大于桥梁中心桩号处角度（标准角度-本设计15°）时盖梁长度采用β角度计算，支座间距采用空心板平面布置图中首夹角计算。
4)桥梁大师布梁模型中盖梁长度均按标准角度绘制，有误。
3、桥梁大师曲线桥梁墩台一般构造图平面中挡块宽度、挡块与支座间距有误，两个尺寸合计是正确的，布梁模型中重新确定其尺寸后修改其尺寸。
立面图中C值（路线中心线与盖梁边缘距离）正确的。
4、挡块一般构造设计：方法一：1)布梁模型中支座位置，桥墩台一般构造平面图中挡块宽度、挡块与支座间距合计是正确的。
根据合计长度在桥梁布梁模型重新确定盖梁边缘位置。
如图：2)根据立面图中C值（路线中心线与盖梁边缘距离）复核布梁模型中实际距离，相同时操作正确。
3)布梁模型中平移梁底边缘线（减震垫板厚度），确定挡块尺寸。
4)布梁模型中确定支座中心线处挡块厚度、挡块与支座中心间距，修改一般构造图中相应尺寸。
方法二：1)布梁模型中支座位置，桥墩台一般构造立面图中C值（路线中心线与盖梁边缘距离）正确的。
根据C值在桥梁布梁模型重新确定盖梁边缘位置。
如图：2)根据桥墩台一般构造平面图中挡块宽度、挡块与支座间距合计复核布梁模型中实际距离，相同时操作正确。
道路桥梁工程师岗位面试题及答案(经典版)
道路桥梁工程师岗位面试题及答案1.请介绍一下您的道路桥梁工程师背景及相关经验。
回答：我拥有XX大学的土木工程学士学位，并在过去五年中在一家知名工程咨询公司担任道路桥梁工程师。
期间，我参与了多个大型项目，如ABC高速公路桥梁扩建，以及DEF市区桥梁维修项目。
2.在道路桥梁设计中，如何考虑材料的选择？回答：材料选择是确保结构稳定性和耐久性的关键。
我会根据桥梁的类型、负荷情况和环境条件来选择适当的材料。
例如，在海洋环境中，不锈钢可能更合适，而在高负荷情况下，高强度混凝土可能是最佳选择。
3.请解释一下桥梁荷载分析的基本原理。
回答：桥梁荷载分析是为了确保桥梁在各种负荷下的稳定性和安全性。
这包括静态和动态负荷，如自重、交通荷载、风荷载和地震荷载。
分析时需要考虑桥梁结构的强度、刚度和变形。
4.在设计桥梁时，如何平衡结构的经济性和安全性？回答：平衡经济性和安全性是关键。
我会采用合适的设计标准和规范，通过合理的结构模型和荷载分析，来确保结构满足安全要求，同时尽可能减少不必要的材料和成本。
5.请谈谈您在桥梁维护方面的经验。
回答：在之前的职位中，我负责监督桥梁维护项目。
我会定期进行结构评估，检测潜在的损害，制定维护计划并确保及时修复。
例如，我领导了一次桥梁防腐涂层更新项目，有效延长了桥梁的使用寿命。
6.您如何应对复杂的地质条件对桥梁建设的影响？回答：复杂的地质条件可能影响基础设计和施工方法。
我会进行详细的地质勘测，了解地下情况，采用适当的基础形式，如桩基、板基等，来确保桥梁在不稳定地质条件下的稳定性。
7.在桥梁设计中，如何考虑环境可持续性？回答：环境可持续性是现代工程的重要考虑因素。
我会选择可再生材料、优化设计以减少资源消耗，并在施工和运营中降低对环境的影响。
例如，我曾在一个项目中采用了再生混凝土，以减少碳排放。
8.请分享一个您成功解决桥梁设计中挑战的案例。
回答：在一个山区项目中，由于地形复杂，我们需要设计一座跨越深谷的悬索桥。
桥梁大师学习时应注意的问题
桥梁大师学习时应注意的问题桥梁大师学习应该注意的问题：1.超高文件转化时选择“路线大师”，EICAD超高文件删除第一行。
2.桥跨分联写，如3*20+4*20+3*30，不能写成10*30.3.护栏数据填写：最小跨径最大跨径最小孔数最大孔数板栏类型护栏宽深入宽度6 45 -1 -1 边板栏50 06 45 -1 -1 中板栏50 04.套用上部通用图时，只修改悬臂长，顶板宽，底板宽，梁高，以便出下部图纸。
5.当防震挡块为梯形时，内侧直高输入0.6.盖梁横坡与路面超高一致。
7.桥台台帽顶至背墙顶的距离标注如果需要修改，必须在工程配置中的设计控制属性页中的背墙位置设为“自定义”。
8.对于梁板超出盖梁的问题，首先要检查上部标准图的接缝宽度，从上部标准图的属性修改接缝宽度。
9.取消桥型布置图中材料类型的方法：工程配置---出图控制---整体控制----“横断面标注详细”前面的钩去掉。
10.输入桥梁中心桩号时桩号间不要加“+”，例如：K292+165应该写为：29216511.工程项目批量处理----炸开文件。
12.联长120到160以下桥台均可用80缝，60-150，用80，150以上用160好桥墩都用160。
13.本项目墩柱配筋采用“与主筋搭接”的形式。
14.桩底αs是指桩底净保护层厚度。
15.使桥型图及一般构造中横断面显示地面线的方法：打开桥型图主控信息，平面线---高程线显示勾选。
16.添加横地面线文件(HDX)，使桥型图及一般构造图显示地面线17.左右分幅的地面线只需要两根地面线。
18.去掉桥型图标尺的方法：打开桥型图主控信息，纵断面---高程标尺勾选去掉。
19.本项目工程配置以支座中心线处计算高程。
20.伸缩缝设置：名称伸缩缝宽度最小联长最大联长D40 4 0 60D80 8 60 80D160 16 80 20021.工程配置：支座型号设置GYZF4{250*54*106}，106=54(支座的高度)+37(支座配套构造)+15(调平钢板厚度)22.支座垫石的设置：在下部通用图中设置：横桥向设置两排，不等高。
哥尼斯堡七桥问题给我们的启示
哥尼斯堡七桥问题给我们的启示
哥尼斯堡七桥问题是欧洲数学家欧拉在18世纪提出的一个著名的数学问题，这个问题是如何通过哥尼斯堡城市中的七座桥，每座桥只能过一次，将城市中的四块陆地分隔开来。
这个问题最终被欧拉用图论的方法解决了，也成为了现代数学和计算机科学的基础之一。
哥尼斯堡七桥问题给我们的启示是：
创新思维：欧拉在解决这个问题时，采用了新颖的图论方法，这种创新的思维方式对于解决其他问题也同样适用。
抽象思维：欧拉将哥尼斯堡城市的地图抽象成为图形，通过对图形的分析和计算，解决了这个问题。
这种抽象思维方式，对于解决其他问题也同样重要。
多角度思考：欧拉在解决这个问题时，考虑了不同的角度和方法，最终找到了解决问题的突破口。
在日常生活和工作中，也需要多角度思考问题，寻找解决问题的最佳方法。
团队协作：欧拉在研究这个问题时，与其他数学家和科学家进行了交流和合作，共同解决了这个问题。
在工作中也需要团队协作，共同解决问题，取得更好的成果。
总之，哥尼斯堡七桥问题是一个启示我们创新思维、抽象思维、多角度思考和团队协作的经典案例。
桥梁大师2022常见问题解答
桥梁大师2022常见问题解答一、工程配置与模板定制1.使用桥梁大师2006生成工程图纸后，出现标注或字体乱码情况，将如何处理？答：在建立桥梁大师图纸前需使用bm.dwt模板。
具体操作如下：打开桥梁大师，在autocad菜单file->new->ueatemplate->选择bm.dwt文件。
（如果操作中无法显示此界面，您首先应在autocad菜单tool->Option->Sytem中找到Stratup选择Showtraditionaltartupdialog，OK 退出！）如为中文版本请对照修改。
2.我们设计院里字体、线形、标注都有规定，请问桥梁大师中可以进行修改吗？答：可以！是通过定制模板来制定字体、线形、标注的。
定制模板的过程（下面提到的操作全部为ＣＡＤ菜单操作）：１．File->open找到并打开autocad2002\\template\\bm.dwt（打开bm模板）２．菜单->format中可以分别对layer,te某ttyle,dimeniontyle（线层，文本样式，标注样式）进行定制。
３．修改完成后保存并把autocad2002\\template\\bm.dwt复制并粘贴到bridgemater\\upport\\bm.dwt.４．定制模板完成后，再用桥梁大师生成图纸将是你自己量身定做的字体，线形，标注了！提示：在文本样式中修改的字体，需要和工程配置中字体样式统一文本样式中建议分别对下列6种样式进行修改：1.常规BM_FST,2.表格内容BM_Tab,3.表格表头BM_TabHead,4.标注BM_Dim,5.小字号BM_Small,6.标题BM_Title。
3.如果出现工程配置打不开或者提示的情况怎么处理？答：可以处理！最简单的方法是以前备份过此工程，那么用备份工程目录下“标准数据.mdb”文件覆盖到当前工程下。
如果没有备份，那么同时打开工程目录下“标准数据.mdb”和bridgemater2006\\upport目录下的“标准数据.mdb”分别找到提示错误表格，进行对照修改！（即把工程目录下标准数据.mdb内容按照upport下的标准数据.mdb进行修改）提示用户：最好在定制好标准图和工程配置后备份“标准数据.mdb”文件4.能直接用AutoCAD命令来修改桥梁大师生成的图形吗？答：桥梁大师生成的图形是具有特征对象意义的实体，许多构造是个有机整体，比如盖梁，点击后出现的不是独立线条的连接。
结构设计问答(Midas及桥梁博士)
——结构设计问答——（Midas及桥梁博士）——1．MIDAS/CIVIL软件能否计算轻轨？目前没有直接的活载可以用。
但软件里可很方便地定义轻轨的活载形式。
系统也可以方便将这些移动荷载加载到车道面或车道线上。
2．MIDAS/CIVIL软件能否计算空间预应力？可以的。
要注意一下的是：计算预应力损失时得加入时间的概念，即加入一个施工阶段。
3．[分享]建立缓和曲线的方法其实，MIDAS/CIVIL软件本身并没有建缓和曲线的方法。
可以用一些路线软件画好缓和曲线，再转化为单线条的形式（注意！！），再存DXF格式，这样MIDAS/CIVIL就可以直接读入了。
CIVIL在读入DXF时可以直接生成单元与节点，一般线条就生成单元，交点就生成节点，所以，如果要一次性地生成单元与节点，需在CAD里好好规划一下。
4 [分享]快速输入预应力束的方法。
我只知道以下几种，如果谁有更好的，请不吝指教，先谢了！1、利用EXCEL的功能：在EXCEL中将钢束的XYZ分别输入，复制，在CIVIL中粘贴。
注意，学习版这个功能不能用！2、利用MCT命令的功能（不知道格式？请查第一本书的附录。
或者直接打开一个例子，选择菜单“文件”--“导出”--“MIDAS/CIVIL MCT文件...”）*TDN-PROFILE ; Tendon Profile; NAME=NAME, TDN-PROPERTY, ELEM_LIST, BEGIN, END, CURVE ; line 1; SHAPE, IP_X, IP_Y, IP_Z, AXIS, VX, VY ; line 2(SHAPE=STRAIGHT); SHAPE, IP_X, IP_Y, IP_Z, RC_X, RC_Y, OFFSET ; line 2(SHAPE=CURVE); XAR_ANGLE, bPROJECTION, GR_AXIS, GR_ANGLE ; line 3; X1, Y1, Z1, bFIX1, RY1, RZ1, RADIUS1 ; from line 4; ...; Xn, Yn, Zn, bFIXn, RYn, RZn, RADIUSnNAME=9左1, 钢束3, 21to30, 0, 0, SPLINESTRAIGHT, 0, 3.998, -1, X, 0, 00, YES, Y, 00.15, 0, 0.826, NO, 0, 0, 00.3, 0, 0.788, NO, 0, 0, 00.8, 0, 0.663, NO, 0, 0, 01.3, 0, 0.539, NO, 0, 0, 01.8, 0, 0.43, NO, 0, 0, 02.3, 0, 0.342, NO, 0, 0, 02.8, 0, 0.275, NO, 0, 0, 03.3, 0, 0.228, NO, 0, 0, 03.8, 0, 0.202, NO, 0, 0, 04.3, 0, 0.195, NO, 0, 0, 04.8, 0, 0.195, NO, 0, 0, 05.3, 0, 0.195, NO, 0, 0, 09.3, 0, 0.195, NO, 0, 0, 09.8, 0, 0.195, NO, 0, 0, 010.3, 0, 0.195, NO, 0, 0, 010.8, 0, 0.195, NO, 0, 0, 011.3, 0, 0.195, NO, 0, 0, 015.3, 0, 0.195, NO, 0, 0, 015.8, 0, 0.195, NO, 0, 0, 016.3, 0, 0.195, NO, 0, 0, 016.8, 0, 0.202, NO, 0, 0, 017.3, 0, 0.228, NO, 0, 0, 017.8, 0, 0.275, NO, 0, 0, 018.3, 0, 0.342, NO, 0, 0, 018.8, 0, 0.43, NO, 0, 0, 019.3, 0, 0.539, NO, 0, 0, 019.8, 0, 0.663, NO, 0, 0, 020.3, 0, 0.788, NO, 0, 0, 020.45, 0, 0.826, NO, 0, 0, 05.．[分享]施工阶段建模心得一我可是为了这个模型花了好多天！成桥阶段计算时是好的，到了施工阶段，总是提示我说什么多少多少节点可能会奇异，我看看：结构--上了，边界--上了，荷载--好象是挺多的，可是当我将所有的荷载都去掉，还是不行。
桥梁大师常见问题汇总
常见问题汇总1.在工程添加的时候出现类似以下界面的提示的原因是什么？答：出现此问题的原因是工程的名称被修改过。
工程建立后，生成的工程的文件夹的名字也对应建立，如“示例工程”，打开这个工程文件夹可以发现：该工程对应的设计数据资料文件也都是以此命名的用户一定不要去修改此工程文件夹的名字，如果名字被改动，当添加该工程的时候，系统会提示如以上找不到工程数据的路径，工程将不能被添加。
2.工程刚刚建立时，在“新建工程“界面中选择的是”双幅“，工程建立完后，若想将该工程改为”单幅“能否实现？如何修改？答：能实现，鼠标点击“项目”中的工程名字，在右键中有“属性”，在该属性界面中可将原设定的类型改为“单幅”。
3.某用户所设计的桥梁位于C线匝道上，在设计中要求生成图纸的桩号前加有“C“前缀，如何实现？答：在新建立工程的界面上，在桩号前缀加上C即可。
4.跨径表达式有哪几种格式？每种格式分别代表哪种桥梁结构形式？答：跨径表达式有多种，不同的表达式代表不同的组合：一般情况下如“跨数x跨径”为一联，但也可以在表达式中用“（）”来强制分联，如225+(17+30)+2x35+2x25，其中的（17+30）被强制为一联。
对于左右幅结构不同或跨径不同的桥可以采用“/”区分左右半幅，如：“3x20/4x16”，表示左半幅跨径为3孔20米，右半幅跨径4孔16米。
“ #3x16 ”表示0号桥台不设置伸缩缝。
对于设置过渡墩的桥面连续结构的桥，可以如[10+13+10]建立跨径表达式，表示此联内包含过度墩。
5.中心偏距的意义是什么？什么情况下使用中心偏距？格式有几种？每种格式代表什么意义？答：中心偏矩的输入格式有两种，一种为“a”, 即写入具体值，如10，代表桥的中心相对桩号位置向右整体移动了10米，一般较少使用。
另一种为“a/ b 或b /a”形式。
其中a为左右幅相对错动距离，当桥梁跨径表达式带“/“，且左右幅错开时候使用时。
如跨径表达式：3x20/4x20，中心偏距10/0，则表示右侧桥台对齐。
结构设计问答(Midas及桥梁博士)
——结构设计问答——（Midas及桥梁博士）——1．MIDAS/CIVIL软件能否计算轻轨？目前没有直接的活载可以用。
但软件里可很方便地定义轻轨的活载形式。
系统也可以方便将这些移动荷载加载到车道面或车道线上。
2．MIDAS/CIVIL软件能否计算空间预应力？可以的。
要注意一下的是：计算预应力损失时得加入时间的概念，即加入一个施工阶段。
3．[分享]建立缓和曲线的方法其实，MIDAS/CIVIL软件本身并没有建缓和曲线的方法。
可以用一些路线软件画好缓和曲线，再转化为单线条的形式（注意！！），再存DXF格式，这样MIDAS/CIVIL就可以直接读入了。
CIVIL在读入DXF时可以直接生成单元与节点，一般线条就生成单元，交点就生成节点，所以，如果要一次性地生成单元与节点，需在CAD里好好规划一下。
4 [分享]快速输入预应力束的方法。
我只知道以下几种，如果谁有更好的，请不吝指教，先谢了！1、利用EXCEL的功能：在EXCEL中将钢束的XYZ分别输入，复制，在CIVIL中粘贴。
注意，学习版这个功能不能用！2、利用MCT命令的功能（不知道格式？请查第一本书的附录。
或者直接打开一个例子，选择菜单“文件”--“导出”--“MIDAS/CIVIL MCT文件...”）*TDN-PROFILE ; Tendon Profile; NAME=NAME, TDN-PROPERTY, ELEM_LIST, BEGIN, END, CURVE ; line 1; SHAPE, IP_X, IP_Y, IP_Z, AXIS, VX, VY ; line 2(SHAPE=STRAIGHT); SHAPE, IP_X, IP_Y, IP_Z, RC_X, RC_Y, OFFSET ; line 2(SHAPE=CURVE); XAR_ANGLE, bPROJECTION, GR_AXIS, GR_ANGLE ; line 3; X1, Y1, Z1, bFIX1, RY1, RZ1, RADIUS1 ; from line 4; ...; Xn, Yn, Zn, bFIXn, RYn, RZn, RADIUSnNAME=9左1, 钢束3, 21to30, 0, 0, SPLINESTRAIGHT, 0, 3.998, -1, X, 0, 00, YES, Y, 00.15, 0, 0.826, NO, 0, 0, 00.3, 0, 0.788, NO, 0, 0, 00.8, 0, 0.663, NO, 0, 0, 01.3, 0, 0.539, NO, 0, 0, 01.8, 0, 0.43, NO, 0, 0, 02.3, 0, 0.342, NO, 0, 0, 02.8, 0, 0.275, NO, 0, 0, 03.3, 0, 0.228, NO, 0, 0, 03.8, 0, 0.202, NO, 0, 0, 04.3, 0, 0.195, NO, 0, 0, 04.8, 0, 0.195, NO, 0, 0, 05.3, 0, 0.195, NO, 0, 0, 09.3, 0, 0.195, NO, 0, 0, 09.8, 0, 0.195, NO, 0, 0, 010.3, 0, 0.195, NO, 0, 0, 010.8, 0, 0.195, NO, 0, 0, 011.3, 0, 0.195, NO, 0, 0, 015.3, 0, 0.195, NO, 0, 0, 015.8, 0, 0.195, NO, 0, 0, 016.3, 0, 0.195, NO, 0, 0, 016.8, 0, 0.202, NO, 0, 0, 017.3, 0, 0.228, NO, 0, 0, 017.8, 0, 0.275, NO, 0, 0, 018.3, 0, 0.342, NO, 0, 0, 018.8, 0, 0.43, NO, 0, 0, 019.3, 0, 0.539, NO, 0, 0, 019.8, 0, 0.663, NO, 0, 0, 020.3, 0, 0.788, NO, 0, 0, 020.45, 0, 0.826, NO, 0, 0, 05.．[分享]施工阶段建模心得一我可是为了这个模型花了好多天！成桥阶段计算时是好的，到了施工阶段，总是提示我说什么多少多少节点可能会奇异，我看看：结构--上了，边界--上了，荷载--好象是挺多的，可是当我将所有的荷载都去掉，还是不行。
桥梁大师2006常见问题解答
桥梁大师2006常见问题解答一、工程配置与模板定制1.使用桥梁大师2006生成工程图纸后，出现标注或字体乱码情况，将如何处理？答：在建立桥梁大师图纸前需使用bm.dwt 模板。
具体操作如下：打开桥梁大师，在autocad 菜单file->new-> use a template ->选择bm.dwt文件。
（如果操作中无法显示此界面，您首先应在autocad 菜单tools->Options->System 中找到Stratup 选择Show traditional startup dialog，OK 退出！）如为中文版本请对照修改。
2.我们设计院里字体、线形、标注都有规定，请问桥梁大师中可以进行修改吗？答：可以！是通过定制模板来制定字体、线形、标注的。
定制模板的过程（下面提到的操作全部为ＣＡＤ菜单操作）：１．File->open找到并打开autocad2002\template\bm.dwt（打开bm 模板）２．菜单->format 中可以分别对layer, text style, dimension style （线层，文本样式，标注样式）进行定制。
３．修改完成后保存并把autocad2002\template\bm.dwt复制并粘贴到bridgemaster\support\bm.dwt. ４．定制模板完成后，再用桥梁大师生成图纸将是你自己量身定做的字体，线形，标注了！提示：在文本样式中修改的字体，需要和工程配置中字体样式统一文本样式中建议分别对下列6种样式进行修改：1.常规BM_FST, 2.表格内容BM_Tab,3.表格表头BM_TabHead, 4.标注BM_Dim, 5.小字号BM_Small, 6.标题BM_Title。
3.如果出现工程配置打不开或者提示的情况怎么处理？答：可以处理！最简单的方法是以前备份过此工程，那么用备份工程目录下“标准数据.mdb ”文件覆盖到当前工程下。
桥博、midas遇到的问题总结
使用桥博、midas计算时经常遇到的问题总结A：桥博0、桥博内裂缝输出单位为mm，内力输出单位为KN,弯矩输出单位KN*m,应力输出单位Mpa1、从CAD中往桥博里面导入截面或者模型时，CAD里面的坐标系必须是大地坐标系。
2、桥博里面整体坐标系是向上为正，所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。
3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。
4、桥博使用阶段单项活载反力未计入冲击系数。
5、桥博使用阶段活载反力已计入1.2的剪力系数。
6、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。
7、当构件为混凝土构件时，自重系数输入1.04.8、桥博里通过截面修改来修改截面钢筋时，需将“添加普通钢筋”勾选去掉，在截面里输入需要替换的钢筋就可以把钢筋替换掉。
9、在施工阶段输入施工荷载后，可以通过查看菜单中的“显示内容设定”将显示永久荷载勾选上，这样就可以看看输入的荷载位置、方向是否正确。
10、桥博提供自定义截面，但是当使用自定义截面后，显示和计算都很慢，需要耐心。
11、桥博提供材料库定义，建议大家定义前先做一下统一，否则模型拷贝到其他电脑上时材料不认到那时就头疼了。
12、有效宽度输入是比较繁琐的事情，大家可以用脚本数据文件，事先在excel中把有效宽度计算好，用Ultraedit列选模式往里面粘贴，很方便！！14、当采用直线编辑器中的抛物线建立模型时，需要3个控制截面，第一个控制截面无所谓，第二个控制截面向后抛，第三个控制截面向前抛，桥博里面默认的是二次抛物线！！15、当采用直线编辑器建立模型时，控制截面要求点数必须一致，否则告诉你截面不一致。
16、修改斜拉索面积时用斜拉索单元编辑器，在拉锁面积里需要输入拉索个数*单根拉索的面积。
桥梁大师常见问题汇总解析
常见问题汇总1.在工程添加的时候出现类似以下界面的提示的原因是什么？答：出现此问题的原因是工程的名称被修改过。
工程建立后，生成的工程的文件夹的名字也对应建立，如“示例工程”，打开这个工程文件夹可以发现：该工程对应的设计数据资料文件也都是以此命名的用户一定不要去修改此工程文件夹的名字，如果名字被改动，当添加该工程的时候，系统会提示如以上找不到工程数据的路径，工程将不能被添加。
2.工程刚刚建立时，在“新建工程“界面中选择的是”双幅“，工程建立完后，若想将该工程改为”单幅“能否实现？如何修改？答：能实现，鼠标点击“项目”中的工程名字，在右键中有“属性”，在该属性界面中可将原设定的类型改为“单幅”。
3.某用户所设计的桥梁位于C线匝道上，在设计中要求生成图纸的桩号前加有“C“前缀，如何实现？答：在新建立工程的界面上，在桩号前缀加上C即可。
4.跨径表达式有哪几种格式？每种格式分别代表哪种桥梁结构形式？答：跨径表达式有多种，不同的表达式代表不同的组合：一般情况下如“跨数x跨径”为一联，但也可以在表达式中用“（）”来强制分联，如225+(17+30)+2x35+2x25，其中的（17+30）被强制为一联。
对于左右幅结构不同或跨径不同的桥可以采用“/”区分左右半幅，如：“3x20/4x16”，表示左半幅跨径为3孔20米，右半幅跨径4孔16米。
“ #3x16 ”表示0号桥台不设置伸缩缝。
对于设置过渡墩的桥面连续结构的桥，可以如[10+13+10]建立跨径表达式，表示此联内包含过度墩。
5.中心偏距的意义是什么？什么情况下使用中心偏距？格式有几种？每种格式代表什么意义？答：中心偏矩的输入格式有两种，一种为“a”, 即写入具体值，如10，代表桥的中心相对桩号位置向右整体移动了10米，一般较少使用。
另一种为“a/ b 或b /a”形式。
其中a为左右幅相对错动距离，当桥梁跨径表达式带“/“，且左右幅错开时候使用时。
如跨径表达式：3x20/4x20，中心偏距10/0，则表示右侧桥台对齐。
桥梁建筑师通关图文攻略
《桥梁建筑师》通关图文攻略《桥梁建筑师(Bridge Constructor)》既不落俗套也非常益智，是一款极有创意的益智游戏。
在游戏里，玩家扮演的是一名桥梁建筑师，因为岛国加玛图加发生了地震，导致岛上所有桥梁坍塌，我们必须帮助他们重建所有的桥梁。
游戏就在这样的背景下展开。
下面就为大家介绍一下游戏中第一个小岛上的六座桥应该如何修建，第一个小岛示意如图所示：《桥梁建筑师》第一座小岛游戏提示：每一关开始时都会有如图1所示界面出现。
右上方会有要建的桥的地理位置显示，下面会有桥身要横跨的距离标识；同时，本关卡可以用到的建筑材料也会显示出来。
修建时要注意的是，所用材料是要消耗预算的，每一关在屏幕上方都会有预算数字，超出预算就不能修建了。
第一关（1.1）属于新手关卡，开始会有简单的游戏方法说明，大家注意阅读一下，很简单的。
然后即会进入修建界面了。
这一关卡如何修建其实已给出了方法，只要按游戏画面中虚线的结构依次铺上木板即可，如下图所示。
最后点击小汽车或货车，只要汽车安全通过即算过关了。
也就是说，游戏的玩法就是不仅要完成搭桥，还要通过汽车的通过验证才算过关。
游戏中要注意，搭桥所用的材料，只有从白色的锚点处开始搭或结束，桥才牢固；其他没有白色锚点的区域，不管使用什么修建材料，都是搭不稳的。
请注意这点。
第二关（1.2）提供了4个锚点，其中下方的两个锚点是用来搭桥架的。
搭桥的顺序是先将桥面搭好，然后再用桥面中间的四个锚点和下方的两个锚点构成两个三角形桥架，即可将桥面中间部份牢固的托起了（该结构可顺利经受住卡车的通过试验），搭建示意如下图所示：第二关搭建示意第三关（1.3）修建的方法和第一关完全类似。
只要搭成一个梯形桥样式，并以三角原理固定即可。
搭建中唯一要注意的是梯形高度不能太高，高了会导致最后预算不足；正确的高度是如下图所示从左数第二个锚点的高度，即竖线的一半高度即可。
该结构也能完美的经受住卡车的通过试验。
第三关搭建示意第四关（1.4）可以继续沿用第三关的搭建方法，不过要注意的是该关卡中由于桥面横跨的幅度更大，所以最后建成后不能经受住卡车通过试验，轿车通过是完全没有问题的。
桥梁大师软件常见问题及解答
桥梁大师软件常见问题及解答1、桥梁大师对山区桥梁由于左右幅地形相差较大，左右幅需要设不同的基础或者基础埋深不一样，应该如何设计？答：可以在基本数据资料准备、工程配置等工作完成后，建立桥梁模型。
CAD 图形区内生成桥型布置图，显示的桥梁大师模型树中， “主控信息”的对应属性页中,在“下部左右”处取消勾选“相同”。
此时在模型树中的下部墩台形式，显示为左右两种情况。
可以在此分别定义左右参数。
包括不同的基础和基础埋深。
如果上部结构也采用不同的形式，可采用左右幅带“ /”的表达式形式建立模型，如 4x20/4x20,表示左右幅分别设计，用此类型表达式建立模型得到桥型图后，用户可发现，该桥型图的模型属性中，自动将上、下部结构分为两组处理。
2、我的左右幅是错台的，如何设计？答：左右错台的情况，可以根据项目情况两种方法解决。
1）把左右幅分别建立为两个项目，即左幅一个项目，右幅一个项目。
分别进行设计。
设计过程中在模型树的“桥型模型”对应的属性页中，控制“ 显示左右幅” 、“显示左右侧”的内容。
最后可以把两个项目的桥型布置图进行叠合显示，即平面图左右两侧内容叠合，立面图中显示左右任一幅形式，断面形式显示为左右幅任一形式或是双幅（两幅内容叠合）。
2）程序提供错墩错台桥型的整体设计。
建立桥梁模型时在跨径栏中用“ /”来分隔左右幅跨径，如“ 4x30+2x30/3x30+4x30” ，并且可以分别定义左右半幅上部及下部的结构类型。
3、由于曲线半径比较小，我的平面图和立面图打架了，如何调整？答：平面图与立面图之间的垂直距离、立面图与横断面图之间的距离、平面图与表格之间的距离，都可以在建立桥型布置图时，模型树的“桥梁模型”对应的属性页中的“平立距离”、“立横距离”、“平表距离”进行参数控制。
如果出现图之间打架，可以调整这些参数。
4、对柱式墩台绘制有时不大合适，有时太长和其它图形打架，有时太短空闲部分较多，如何调整？答：墩台的长度可以通过建立桥型布置图时，在模型树的“桥梁模型”对应的属性页中，对“绘制长度”、“墩身控制高度”、“基础控制高度”、“墩身绘制高度”、“基础绘制高度”这些参数的定义进行控制，使之达到理想效果。
桥梁大师邓文中2
桥梁大师邓文中（Man-ChungTang）论桥梁设计2关于桥梁的美学自然、简洁、独特、协调是对桥梁设计的要求当然，与周边环境协调并不是要求桥梁去盲目地追从周边环境。
与周边环境协调意味着结构的外形应该适合其所处的地形。
如果做到这一点，一座桥梁就会更引人注目。
同时，值得注意的是，人们常常会从多个不同的角度来欣赏一座桥梁，因此，只具有某个角度的美感是远远不够的。
桥梁通常由主梁、墩、塔、索和两端的桥台等几部分构成，主梁多在水平方向，墩和塔则处于竖起方向。
每个部分我们都必须从细节就仔细处理。
对此，普遍的观点认为：（1）拱背应向上弯曲，以避免压抑、下垂的外观效果，拱圈应是光滑的曲线。
（2）悬链线、圆弧线和抛物线拱桥各具特色。
（3）桥轴线多为直线，有时也可能会有意识地采用曲线，但必须仔细处理。
当从不同的角度观察一座桥梁时，曲线会给人截然不同的感觉。
（4）对于箱梁，采用斜腹板会使箱体看起来更轻盈；但如果桥梁位于曲线上，采用斜腹板就可能使得桥梁看起来过于复杂、凌乱。
（5）对称结构看起来更结实、更传统，而非对称结构看起来更具魅力。
（6）人们观察桥梁是多角度的，可以站在桥上，也可以倚在桥下，抑或是在桥周围的任何位置，如果一座桥梁不具备多角度、多方位的美感，那么它的设计是不成功的。
（7）桥墩通常会受到水流的冲蚀，可以采用一定的构造措施来改变其单一的外形。
（8）箱梁的长翼缘板在一定程度上可以起到遮蔽箱体的作用，这使得箱梁看上去更纤细。
然而，这些都只是人们的普遍认识，绝不是规则。
许多工程师习惯于盲从书本。
在遇到美学问题时，尽管不是每个人都赞同，大多数人都认为美学并不存在约定俗成的规矩。
3000多年以前，希腊人曾倾力于美学研究。
他们创造出了许多精雕细琢的建筑。
帕特农神殿一直被认为是历史上最完美的杰作。
深入的研究表明，这些建筑的每一个细节都经过仔细推敲，这才使人们能够大饱眼福。
例如：所有的水平线都朝上弯曲以使其看上去是完全水平的；两根柱子之间采用不同的间距以使其看上去是等距的；柱子的直径并不统一，以使其看上去是完全等大的。
哥尼斯堡七桥问题
一、哥尼斯堡七桥问题18世纪在哥尼斯堡城(今俄罗斯加里宁格勒)的普莱格尔河上有7座桥，将河中的两个岛和河岸连结，如图1所示。
城中的居民经常沿河过桥散步，于是提出了一个问题：能否一次走遍7座桥，而每座桥只许通过一次，最后仍回到起始地点。
这就是七桥问题，一个著名的图论问题。
图1这个问题看起来似乎不难，但人们始终没有能找到答案，最后问题提到了大数学家欧拉那里。
欧拉以深邃的洞察力很快证明了这样的走法不存在。
欧拉是这样解决问题的：既然陆地是桥梁的连接地点，不妨把图中被河隔开的陆地看成A、B、C、D4个点，7座桥表示成7条连接这4个点的线，如图2所示。
图2 图3于是“七桥问题”就等价于图3中所画图形的一笔画问题了。
欧拉注意到，每个点如果有进去的边就必须有出来的边，从而每个点连接的边数必须有偶数个才能完成一笔画。
图3的每个点都连接着奇数条边，因此不可能一笔画出，这就说明不存在一次走遍7座桥，而每座桥只许通过一次的走法。
欧拉对“七桥问题”的研究是图论研究的开始，同时也为拓扑学的研究提供了一个初等的例子.二、四色猜想近代三大数学难题之一。
四色猜想的提出来自英国。
1852年，毕业于伦敦大学的弗南西斯.格思里来到一家科研单位搞地图着色工作时，发现了一种有趣的现象：“看来，每幅地图都可以用四种颜色着色，使得有共同边界的国家着上不同的颜色。
”这个结论能不能从数学上加以严格证明呢？他和在大学读书的弟弟格里斯决心试一试。
兄弟二人为证明这一问题而使用的稿纸已经堆了一大叠，可是研究工作没有进展。
1852年10月23日，他的弟弟就这个问题的证明请教他的老师、著名数学家德.摩尔根，摩尔根也没有能找到解决这个问题的途径，于是写信向自己的好友、著名数学家哈密尔顿爵士请教。
哈密尔顿接到摩尔根的信后，对四色问题进行论证。
但直到1865年哈密尔顿逝世为止，问题也没有能够解决。
1872年，英国当时最著名的数学家凯利正式向伦敦数学学会提出了这个问题，于是四色猜想成了世界数学界关注的问题。
桥梁博士常见问题解答
常见问题解答第一节直线桥梁设计计算一、一般步骤1 利用本系统进行设计计算一般需要经过：离散结构划分单元，施工分析，荷载分析，建立工程项目，输入总体信息、单元信息、钢束信息、施工阶段信息、使用阶段信息，进行项目计算，输出计算结果等几个步骤。
2 结构离散的一般原则：参考使用手册P36。
二、总体信息1 极限组合计预应力与极限组合计预二次矩V3.0中预应力二次矩的计算方法仅适用于连续梁，其他结构形式不适用。
程序仅考虑竖向边界条件对变形的约束影响(次竖向力产生的弯矩)，没有考虑次水平力和次弯距的影响。
一般情况下，对于连续梁，应只选择“计入二次矩”，但应保证在形成超静定结构后不能有体系转化；对于一次落架或逐孔施工的结构体系，可以采取一次落架的模型计算。
对于大跨度连续刚构体系的桥梁，由于结构的线刚度比较小，二次效应的比重比较小，对于梁体，计不计二次效应对极限组合内力基本影响不大。
但对于墩身的计算应分计入预应力和不计预应力两种工况进行偏安全的计算（墩身中没有预应力通过，预应力对墩身的效应就是二次效应了）。
2 累计初位移选择此项表示新安装的工作节点将根据邻近节点的累计位移作为本节点的初始位移，对于除悬臂拼装以外的结构在计算时不应勾选该项。
一般情况下，对于悬臂施工的结构，要输出位移图的时候，同一节点处，由于施工缝的影响，位移会不连续（有突变）。
如果想输出连续的位移图时，可选择此项，此时，输出位移图时，新单元的左节点位移以已浇筑单元右节点累计位移为准来进行输出，这样就可以得到一张连续的位移图（慎用仅用于出图）三、单元信息1 单元的自重：单元的自重是根据用户指定的截面大小和自重系数在单元安装阶段自动计入的，如果不计入自重，则将自重系数置为0。
附加截面的自重是根据附加截面中指定的计自重阶段来计算的。
2 附加截面：附加截面用来模拟结构单元截面的分次施工或不同材料等情况的，附加截面与主截面共同形成有效断面参与结构受力。
输入数据图形显示中主、附加截面的横向（自重系数同时影响主、附截面)位置有时出现重叠现象，由于系统没有输入主、附截面的横向相对位置，因此会出现此类情况，这并不影响结构的计算，因为平面杆系计算中不考虑截面对竖直轴的几何特性，因此横向位置没有影响。
我们来看桥梁大师如何进行布梁设计（纯干货、建议收藏）
我们来看桥梁⼤师如何进⾏布梁设计（纯⼲货、建议收藏）随着公路建设事业的快速发展，⾼速公路已经由平原微丘区逐步向⼭岭重丘区推进，由于受地形限制，路线线形多以曲线为主。
同时，互通⽴交也越来越多的应⽤于市政道路，路线线形复杂多变。
依据“桥就路”的设计原则，众多的桥梁会被布置在圆曲线或者缓和曲线内，形成弯桥。
弯桥设计历来是桥梁设计中的难点。
采⽤传统的设计⽅法，在桥梁跨径较⼩时，弯桥⼤多“以折代弯”修建成多跨折桥，仅将桥上的护栏，防撞墙等稍微调整，使之与路线衔接顺畅。
或者，当路线弯道半径较⼩，⽆法通过调整防撞墙等位置来满⾜设计要求时，通过加宽桥⾯宽度，使得桥⾯完全包住路线，满⾜路线线形的需要。
随着对桥梁美观性要求的提升，考虑到设计和施⼯简便，通常采⽤弯桥折作对桥梁墩台进⾏布设，甚⾄简化为直线桥。
根据不同的桥墩布置⽅式，主梁布置也产⽣不同变化，可能造成每跨上主梁长度、梁端⾓度各不相同，因此需要对主梁布置进⾏详细设计，提供精确设计数据，以⽅便施⼯。
在过去⼿⼯设计的条件下，繁琐的计算与重复布梁⼯作，⼤⼤降低设计⼯作效率。
桥梁⼤师软件布梁设计功能彻底把设计者从机械重复的布梁⼯作中解放出来，提⾼设计效率与设计质量。
我们将分两期详细介绍桥梁⼤师布梁设计及延伸内容，本期我们介绍如何“获取布梁设计原始数据”。
1从桥梁模型读取数据进⾏⾃动布梁，必须先建⽴桥梁模型。
桥梁模型中包含⼤量数据，正是有了桥梁模型，⾃动化布梁才有存在的意义。
⾃动化布梁所需的基本数据都来⾃于桥梁模型，其中包括：◆路线信息：主要包括该桥起终⽌桩号以及平⾯线形信息。
◆墩台信息：主要包括墩台布置⽅式（平⾏布置或径向布置）、每跨长度、每个墩台斜交⾓度等。
◆上部结构信息：主要包括主梁类型、主梁的连接形式，如简⽀、先简⽀后连续等。
布梁系统通过读取这些数据，⾃动⽣成布梁模型，然后采⽤不同的布梁⽅法调整主梁。
2界⾯输⼊布梁数据读取桥梁模型数据后，布梁设计界⾯中需要输⼊基本控制参数，确定后既可⽣成布梁模型▼从桥梁⼤师的布梁设计界⾯图上可以看出，通过软件来实现⾃动布梁，可以控制更加精细，从⽽实现⼿⼯布梁很难实现的功能。
哥尼斯堡七桥问题
哥尼斯堡七桥问题问题提出18世纪初普鲁士的哥尼斯堡，有一条河穿过，河上有两个小岛，有七座桥把两个岛与河岸联系起来。
有个人提出一个问题:一个步行者怎样才能不重复、不遗漏地一次走完七座桥，最后回到出发点。
这就是历史上有名的哥尼斯堡七桥问题。
问题进展1735年，有几名大学生写信给当时正在俄罗斯的彼得斯堡科学院任职的天才数学家欧拉，请他帮忙解决这一问题。
欧拉在亲自观察了哥尼斯堡七桥后，认真思考走法，但始终没能成功，于是他怀疑七桥问题是不是原本就无解呢?1736年，在经过一年的研究之后，29岁的欧拉提交了《哥尼斯堡七桥》的论文，圆满解决了这一问题，同时开创了数学新一分支---图论。
欧拉将七桥问题抽象出来，把每一块陆地考虑成一个点，连接两块陆地的桥用线表示。
并由此得到了如图一样的几何图形。
若我们分别用A、B、C、D四个点表示为哥尼斯堡的四个区域。
这样著名的“七桥问题”便转化为是否能够用一笔不重复的画出过此七条线的问题了。
DB知识准备连通图：任意两个点都有路径可以连通 奇点：通过此点的线有奇数条 偶点：通过此点的线有偶数条探究一个图形可一笔画的条件及一笔画图形画图方法 1、文字刘 口 中 日 田 目 （ ） （ ） （ ） （ ） （ ） （ ） 2、图形（ ） （ ） （ ） （ ）一个图形可以一笔画，必须满足如下两个条件： 1. 图形必须是连通的。
2. 图中的“奇点”个数是0或2。
画图方法：全偶点：任一个偶点为起点，最后一定能以这个点为终点两奇点：一个奇点为起点，另一个奇点为终点哥尼斯堡七桥问题结论可以由此来判断“哥尼斯堡七桥问题”，4个点全是奇点，可知图不能“一笔画出”，也就是不存在不重复地通过七桥。
优秀小达人1、这是一个奥运五环标志，你能一笔画成？2、下图不能一笔画成，请你想办法使它变成一笔画。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

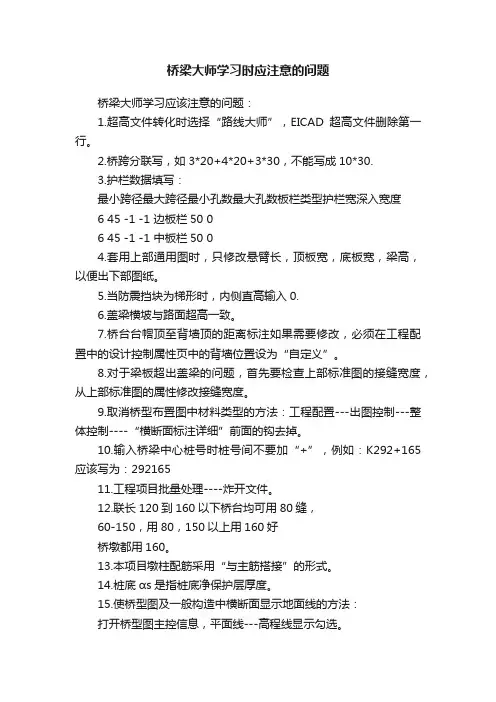

1.超高文件转化时选择“路线大师”，EICAD超高文件删除第一行。
2.桥跨分联写，如3*20+4*20+3*30，不能写成10*30.
3.护栏数据填写：
最小跨径最大跨径最小孔数最大孔数板栏类型护栏宽深入宽度
6 45 -1 -1 边板栏50 0
6 45 -1 -1 中板栏50 0
4.套用上部通用图时，只修改悬臂长，顶板宽，底板宽，梁高，以便出下部图纸。
5.当防震挡块为梯形时，内侧直高输入0.
6.盖梁横坡与路面超高一致。
7.桥台台帽顶至背墙顶的距离标注如果需要修改，必须在工程配置中的设计控制属性页中的背墙位置设为“自定义”。
8.对于梁板超出盖梁的问题，首先要检查上部标准图的接缝宽度，从上部标准图的属性修改接缝宽度。
9.取消桥型布置图中材料类型的方法：工程配置---出图控制---整体控制----“横断面标注详细”前面的钩去掉。
10.输入桥梁中心桩号时桩号间不要加“+”，例如：K292+165应该写为：292165
11.工程项目批量处理----炸开文件。
12.联长120到160以下桥台均可用80缝，
60-150，用80，150以上用160好
桥墩都用160。
13.本项目墩柱配筋采用“与主筋搭接”的形式。
14.桩底αs是指桩底净保护层厚度。
15.使桥型图及一般构造中横断面显示地面线的方法：
打开桥型图主控信息，平面线---高程线显示勾选。
16.添加横地面线文件(HDX)，使桥型图及一般构造图显示地面线
17.左右分幅的地面线只需要两根地面线。
18.去掉桥型图标尺的方法：
打开桥型图主控信息，纵断面---高程标尺勾选去掉。
19.本项目工程配置以支座中心线处计算高程。
20.伸缩缝设置：名称伸缩缝宽度最小联长最大联长
D40 4 0 60
D80 8 60 80
D160 16 80 200
21.工程配置：支座型号设置GYZF4{250*54*106}，106=54(支座的高度)+37(支座配套构造)+15(调平钢板厚度)
22.支座垫石的设置：在下部通用图中设置：横桥向设置两排，不等高。
过渡墩处---“支座垫石”支座位置处填0.3.（关键之处）
23.主控信息——墩台地面高（勾选）。
24.桥梁大师支座垫石正确配置的操作方法：
1.首先在上部标准图中设置“板梁左坡，板梁右坡”一般为（2，-2）。
2.在下部标准图中设置支座垫石选项：支中距离(支座中心线到梁底边缘的距
离）--0.25；垫石（横桥向排数---两排，横向垫石高---不相同）。
3.在工程配置中设置支座规格，正确的格式为GYZF4{250*54*106}，106=54(支座的高度)+37(支座配套构造)+15(调平钢板厚度)，
GYZF4{275*65*117}，117=65(支座的高度)+37(支座配套构造)+15(调平钢板厚度)
GYZ 325*55*70 70=55(支座的高度)+15(调平钢板厚度)
GYZ 375*77*92 92=77(支座的高度)+15(调平钢板厚度)
4.生成桥型图后在“上部”属性中设置“主梁左坡，主梁右坡”该坡为箱梁旋转后梁底的坡度。
填写时为：（联首+联尾）/2+(-)2%，当（联首+联尾）/2 的值为正值时，减去2%，当（联首+联尾）/2的值为负值时，加上2%，结果与和值的结果一致。
5.重新生成模型，修改过渡墩处“支座位置”的值，该值为支座中心线到主梁端部的距离，根据上部通用图，一般填写0.3。
对于偏心的过渡墩也在此调整偏心，例如5*20+4*30的过渡墩处小桩号侧位置填写0.34，大桩号侧位置填写0.22，伸缩缝为D160。
6.重新生成模型后，修改过渡墩处支座及垫石的设置。
连续墩处“支座型号：顺桥向排数--一排，横桥向排数----两排”，“垫石：横桥向排数----两排，横向垫石高-----不相同”
过渡墩处“支座型号：顺桥向排数--两排，横桥向排数----两排”，“垫石：横桥向排数----两排，顺桥向排数--两排，横向垫石高-----不相同”
25.注意在下部构造中设置系梁高程。
26.难点：上部属性“主梁左坡，主梁右坡”的设置：当联首联尾坡度（桥面坡--超高）之和的1/2与2%的和值为正值时，上部标准图中“板梁左坡为2，板梁右坡为-2”
当联首联尾坡度（桥面坡--超高）之和的1/2与2%的和值为负值时，上部标准图中“板梁左坡为-2，板梁右坡为2”。
当全桥较长，超高有正有负时，编制两套上部通用图，分别套用。
上部标准图中“板梁左坡为-2，板梁右坡为2”
27.桥墩墩身直径取值原则：同一联内直径争取取一致。
28.100m内采用D80伸缩缝。
29.关于桥梁大师使用过程中几个坡度的理解：
1.桥面横坡：桥梁设计完毕后的桥面铺装的横向坡度。
2.左幅垫石横坡（垫石左坡）：同跨第一片梁的垫石中心线与最后一片梁的垫石中心线的连线引起的坡度。
当该值为-9999时，同桥面的横坡。
3.主梁左坡，主梁右坡（强制横坡）：是指梁扭转后梁底的坡度。
也是同一片梁的相邻两个支座垫石的顶标高连线引起的坡度。
它不同于垫石左坡（垫石右坡），注意区分。
4.盖梁横坡：是盖梁顶的横坡，同跨第一片梁垫石与最后一片梁的垫石中心线的连线引起的坡度。
5.纵坡(m): 相邻两跨箱梁的第一片梁垫石与第一片梁的垫石中心线的连线引起的坡度。
当相邻两跨的桥面横坡一致时，几片梁的纵坡是一致的，当相邻两跨的桥面横坡不一致时，
有几片梁就有几个纵坡。
30.桥台悬臂和间距比一般控制在0.42~0.45.
31.桥墩间距>2.5D,且小于9m。
梁中心间距为2.8~3.4m。
32.在布局空间旋转视图的方法：视口---三维动态观察器。
33.系梁的挖方：2.5倍系梁体积，填方1.5倍体积计算。
34.10.5路基宽钢束是5-4-4，注意区分与主线的区分。
35.注意伸缩缝的选用，8cm的缝可以用C40的伸缩缝，12cm的缝可以用D160的，注意选用经济的。
36.过渡墩低侧轮廓线注意虚线与实线的区别，与剖的方向有关系。
37. 工程配置里面，关于出图控制中，有一个高程设置，选取支座中心与整桩号只是两种不同的控制形式。
如果顶帽高程有问题，则选取整桩号。
