天视达网络摄像机视频监控系统操作指南
监控系统操作说明
监控系统操作说明一、前言本操作说明书是为了帮助用户使用监控系统，了解并掌握其基本操作以及常见功能的使用，提高系统的运行效果和用户体验。
二、操作环境要求1. 操作系统：Windows 7/8/10；2. 浏览器：Google Chrome、Mozilla Firefox、Microsoft Edge等现代浏览器；3.计算机硬件：建议使用至少4GB内存、2GHz处理器的计算机。
三、系统登录1.打开浏览器，输入监控系统的访问地址；2.在登录页面输入用户名和密码，点击"登录"按钮；3.如果输入的用户名和密码正确，系统将跳转到主界面。
四、主界面介绍1.左侧导航栏：包含系统的各种功能模块，如实时监控、录像回放、报警管理等；2.顶部菜单栏：包含系统设置、帮助文档、退出登录等操作；3.主工作区：展示系统的主要功能界面；4.底部状态栏：显示系统的状态信息，如当前时间、登录用户名等。
五、系统功能1.实时监控实时监控功能用于实时查看监控摄像头的画面。
操作步骤：1)在导航栏中点击"实时监控"；2)在主工作区选择要查看的监控摄像头；3)鼠标点击一些摄像头，即可在主工作区实时查看其画面。
2.录像回放录像回放功能用于查看历史录像。
操作步骤：1)在导航栏中点击"录像回放"；2)在主工作区选择要回放的摄像头和时间；3)点击"播放"按钮，即可开始回放录像。
3.报警管理报警管理功能用于设置和查看报警信息。
操作步骤：1)在导航栏中点击"报警管理"；2)在主工作区可以查看当前的报警信息列表；3)点击一些报警信息，可以查看详细信息，并进行处理。
4.系统设置系统设置功能用于对监控系统进行配置。
操作步骤：1)在顶部菜单栏中点击"系统设置"；2)在主工作区可以进行各项配置，如用户管理、摄像头管理、录像设置等。
六、常见问题解答1.无法登录系统怎么办？2.录像回放时没有任何画面怎么办？3.如何添加或删除监控摄像头？答：请在系统设置中的摄像头管理中进行相应的操作，添加或删除摄像头。

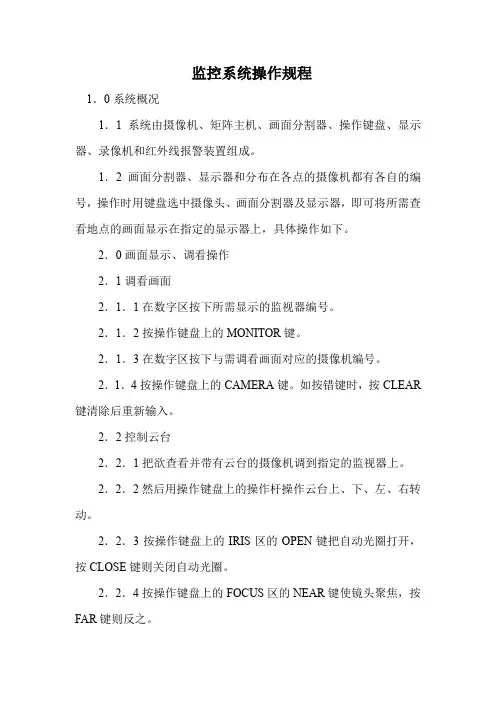

监控系统操作规程
监控系统操作规程1．0系统概况1．1系统由摄像机、矩阵主机、画面分割器、操作键盘、显示器、录像机和红外线报警装置组成。
1．2画面分割器、显示器和分布在各点的摄像机都有各自的编号，操作时用键盘选中摄像头、画面分割器及显示器，即可将所需查看地点的画面显示在指定的显示器上，具体操作如下。
2．0画面显示、调看操作2．1调看画面2．1．1在数字区按下所需显示的监视器编号。
2．1．2按操作键盘上的MONITOR键。
2．1．3在数字区按下与需调看画面对应的摄像机编号。
2．1．4按操作键盘上的CAMERA键。
如按错键时，按CLEAR 键清除后重新输入。
2．2控制云台2．2．1把欲查看并带有云台的摄像机调到指定的监视器上。
2．2．2然后用操作键盘上的操作杆操作云台上、下、左、右转动。
2．2．3按操作键盘上的IRIS区的OPEN键把自动光圈打开，按CLOSE键则关闭自动光圈。
2．2．4按操作键盘上的FOCUS区的NEAR键使镜头聚焦，按FAR键则反之。
2．2．5按操作键盘上的ZOOM区的WIDE键使镜头拉近，按TELE键则反。
2．3画面自动切换2．3．1任选一个监视器编号，按下相应的数字键。
2．3．2再按操作键盘上的CAMERA键。
2．3．3输入欲切换显示摄像组的序号。
2．3．4按下分割器上ZOOM正上方的键，接着按下Seq正上方的键,该组所包含的画面自动切换显示。
2．4摄像组的单画面、画中画和画面分割显示2．4．1同2．3．1～2．3．3。
2．4．2单画面显示时，按下分割器上ZOOM正上方的键。
2．4．3在分割器上按下本组的任一摄像机编号数字键，显示对应编号的摄像画面。
2．4．4在单画面显示状态下，按下分割器上∧正上方的键，所显示的摄像画面呈现画中画图像。
2．4．5在摄像组画面显示状态下，按下分割器上∨正上方的键，实现四画面分割显示。
2．4．6在摄像组画面显示状态下，按下分割器上正上方的键，实现九画面分割显示。
2．4．7在摄像组画面显示状态下，按下分割器上正上方的键，实现十六画面分割显示。
网络视频录像机 用户手册说明书
网络视频录像机用户手册资料版本：V1.17感谢您购买我们的产品。
使用时若遇到任何问题，请您及时和经销商联系。
声明注意：本产品的默认密码仅供首次登录使用，为保证安全，强烈建议您将密码设置为强密码。
∙强密码：长度大于8位，且包含字母、特殊字符、阿拉伯数字3种；∙弱密码：长度大于等于8位，且包含字母、特殊字符、阿拉伯数字中的2种及以下；∙本手册中的产品外观图仅供参考，请以实物为准。
∙截取的界面图仅当说明示例，各版本界面存在差异，请以实际界面为准。
∙本手册能作为多个型号产品的使用指导，但不一一列举每个产品的使用情况，请您根据实际产品自行对照。
∙本公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利，但并不确保手册内容完全没有错误。
∙由于物理环境等不确定因素，部分数据的实际值可能与手册中提供的参考值存在偏差，如有任何疑问或争议，请以本公司最终解释为准。
∙您使用产品过程中，请遵守本手册操作说明。
对于未按说明而引起的问题，我司恕不负责，感谢您的配合。
安全须知负责安装和日常维护本设备的人员必须具备安全操作基本技能。
在操作本设备前，请务必认真阅读和执行产品手册规定的安全规范。
∙此为A级产品，在生活环境中，该产品可能会造成无线电干扰。
在这种情况下，可能需要用户对其干扰采取切实可行的措施。
∙请确保设备安装平稳可靠，周围通风良好，设备在工作时必须确保通风口的畅通。
∙使设备工作在允许的温度及湿度范围内，避免置于潮湿，多尘，极热，极冷，强电磁辐射、震动等场所。
∙请确保环境电压稳定并符合设备供电要求，设备仅可在额定输入输出范围内使用，满足防雷要求，并良好接地。
∙请保护电源软线免受踩踏或挤压，特别是在插头、电源插座和从装置引出的接点处。
∙安装完成后请检查正确性，以免通电时由于连接错误造成人体伤害和设备部件损坏！∙请勿自行拆开设备机箱盖上的防拆封条。
若您要拆封，请先与本公司当地代理商联系；否则，若擅自操作导致设备无法维护，本公司将不承担由此引起的所有后果，感谢您的配合！∙异常断电会造成设备硬盘损坏或功能异常，若需对设备关机，请严格按手册说明进行操作。
监控系统操作说明
监控系统操作说明监控系统操作说明一、监控键盘操作1、登录在确定键盘的电源接通且与矩阵数据线（网线）连接好的情况下，开启电源开关，键盘液晶屏幕显示用户登录界面，输入用户名和密码进行登录。
（见说明书P20）用户名：1密码：0000002、切换操作1）要在X号监视器上显示XX号摄像机图像按如下步骤操作：输入要使用的监视器号码（监视器左下角显示，MON-XX）+MON键，此时键盘显示屏显示监视器X；再按所要查看的摄像机号码+CAM键，此时键盘显示屏显示摄像机XX；完成操作。
2）在同一监视器上顺序切换摄像机先选中要使用的监视器（按监视器号码+CAM键），然后按键盘上的PREV/NEXT 键，摄像机将按向前/向后的顺序在显示器上显示。
3）在同一监视器上自动循环显示在1号监视器上循环显示1~14号摄像机图像启动：1+MACRO，结束：11+MACRO；在2号监视器上循环显示15~28号摄像机图像启动：2+MACRO，结束：12+MACRO；在3号监视器上循环显示29~42号摄像机图像启动：3+MACRO，结束：13+MACRO；在4号监视器上循环显示43~57号摄像机图像启动：4+MACRO，结束：14+MACRO；3、前端摄像机控制选择要操作的摄像机（摄像机编号+CAM键），根据需要摇动操作键盘上的控制杆，完成摄像机上下左右等动作，扭动操作杆完成变焦等动作。
可控摄像机点表如下：4、解锁操作键盘长时间不用会自动锁定，不能操作，键盘显示屏会提示先解锁再操作，如果重新使用，先按键盘上的LOCK键，即可解锁。
1）摄像机锁定：按LOCK键锁定选定监视器显示的摄像机，按SHIFT+LOCK 解除摄像机锁定。
2）监视器锁定：按数字+LOCK键锁定选定摄像机，按数字+SHIFT+LOCK解除监视器锁定。
二、录像机操作1、登录1）先将电脑与交换机连接，将电脑的IP地址及子网掩码修改到与硬盘录像机同一地址段，方可登录。
IP地址：192.0.0.5子网掩码：255.255.255.02）IP地址修改后使用操作系统自带浏览器，在地址栏中输入硬盘录像机IP地址即可登录。
最新视频监控系统操作说明及维护手册资料
目录一、视频监控系统简介 (4)1、系统概述 (4)2、系统组成 (4)1）前端系统 (5)2）网络系统 (5)3）监控中心 (5)4）远程访问 (6)3、系统特点 (7)4、视频系统结构图 (8)5、设备简介 (8)1）四路解码器 (8)2）单路编码器 (9)3）四路编码器 (9)4）VM服务器 (10)5）DM服务器 (11)6）MS服务器 (14)7）设备应用结构图 (16)二、现场设备安装 (17)1、设备安装构架图 (17)2、现场设备简介 (18)1）红外摄像机 (18)2）激光摄像机 (22)3）广角摄像机 (26)4）功放 (28)3、现场设备接线细解 (29)1）编码器与云台摄像机 (29)2）交换机与广角摄像机 (30)3）功放与编码器 (31)4）网线的做法 (31)三、视频系统操作说明 (32)1、系统简介 (32)2、系统要求 (32)3、系统构架图 (32)4、软件操作详解 (33)1）系统登录 (33)2）系统首页 (34)3）系统配置 (34)4）组织管理 (37)5）设备管理 (41)6）业务管理 (52)7）实况回放 (61)8）计划任务 (69)9）系统维护 (69)10）告警 (70)四、智能监控系统操作说明 (71)1、安装说明 (71)2、安装简述 (71)3、基本操作说明 (72)4、本地配置 (84)5、智能视频报警功能实现 (86)五、补光系统 (89)1、设备简介 (89)1）海洋王投光灯 (89)2）时可编程纬度时控器 (90)2、补光系统接线细图 (92)六、使用保养注意事项 (93)1、设备使用注意事项 (93)2、软件操作注意事项 (93)七、常见故障及处理方法 (94)1、常见故障机处理方法 (94)1）编码器离线 (94)2）摄像机无视频信号 (95)3）摄像机长期处于自检状态 (95)4）摄像机无法控制 (95)5）图像黑白画面 (95)6）图像出现波浪或雪花 (95)2、容易出现问题接点 (96)1）云台摄像机 (96)2）广角摄像机 (97)3）功放 (98)4）补光 (99)一、视频监控系统简介1、系统概述冀东油田井场视频监控系统是根据H3C的iVS8000监控解决方案实施完成的。
视频监控系统操作规程
视频监控系统操作规程
《视频监控系统操作规程》
在现代社会，视频监控系统已经成为重要的安全设施。
为了更好地保障人们的生命财产安全，视频监控系统的使用必须受到严格的管理和规范。
为此，制定一份《视频监控系统操作规程》是非常必要的。
首先，操作人员必须经过专业的培训，并持有相应的资质证书。
只有具备相应技能和知识的人员才能够操作视频监控系统，确保其正常运行和准确监控。
其次，操作人员必须严格按照操作规程进行操作。
包括系统启动和关闭流程、监控画面切换和录像存储等方面的操作流程。
任何操作人员都必须按照规程操作，不得擅自更改系统设置或操作方式。
另外，视频监控系统的数据存储和管理也是非常重要的。
操作规程应当包括数据存储时间、存储安全等方面的规定，确保监控数据的完整性和安全性。
此外，操作规程还应当包括系统故障处理和维护保养等内容。
操作人员必须了解系统故障的处理方法，并及时报修维护，保障系统的正常运行。
总之，《视频监控系统操作规程》是保障系统安全和有效监控
的重要依据，必须严格执行。
只有通过规范的操作和管理，才能够更好地发挥视频监控系统的作用，确保社会的安全和秩序。
网络摄像机操作流程
网络监控软件操作流程表
一、双击桌面软件图标；
二、进入登录界面，默认无用户名与密码，直接点击登录；
三、主界面最下方是软件的菜单栏；
四、回放步骤；
1、点击菜单栏中回放按钮进入回放界面；
2、点击回放界面右上方选择所需要查询的日期；
3、选择好查询日期后在回放界面下方选择你需要查询录像的通道（点击通道前方的圆点进行选择）；
4、录像回放过程中，点击回放界面的
右边菜单栏，可以操作在回放过程中的暂
停、播放、快进、慢放、拍照、单帧播放、
备份等操作(将箭头放到按钮一秒以上会自
动显示该按钮的功能)；
5、查看回放录像后点击回放界面右下角
退出按钮，退出回放界面；
五、备份步骤；
1、进入回放界面后，点击回放界面菜单栏的备份按钮；
2、备份界面左边栏选择需要备份的视频通道，右边栏Form 是备份录像开始时间，To是备份录像截止时间，最下方为备份录像的储存路径；选择好后点击确定进行备份；
六、最小化与退出网络监控软件，在主界面的右下角菜单中点击图中左边按钮为最小化监控软件，点击图中右边按钮为关闭监控软件。
1视频监控系统操作使用说明
1视频监控系统操作使用说明视频监控系统是一种利用摄像机和录像设备，通过采集、传送、存储和管理视频内容，实现对特定区域进行监控的设备。
本操作使用说明将介绍视频监控系统的基本操作方法，以帮助用户正确使用该系统。
一、系统启动与登录1.确保监控设备及电源连接正确，点击系统启动按钮或启动程序。
2.在登录界面输入正确的用户名和密码，点击登录按钮。
二、实时监控1.登录成功后，进入实时监控界面。
2.左侧显示监控画面，右侧显示摄像头列表。
3.双击摄像头列表中的摄像头，即可在监控画面中查看对应摄像头的实时画面。
三、云台控制1.选中需要控制的摄像头。
2.在右侧选择云台控制选项，可进行摄像头的上下左右转动、调整焦距、变焦等操作。
四、录像与回放1.在实时监控界面选中需要录制的摄像头。
2.点击录像按钮开始录制，点击停止按钮结束录制。
3.点击回放按钮进入录像回放界面。
4.在回放界面选择要回放的日期、时间段和摄像头。
5.点击播放按钮可以进行回放，可通过播放进度条和快进、慢放、暂停等按钮控制回放的进程。
五、报警与事件管理1.在实时监控界面选择所需设置的摄像头。
2.点击报警设置按钮进入报警设置界面。
3.在报警设置界面设置报警规则，如移动侦测、遮挡报警等，点击确定保存设置。
4.当摄像头检测到报警事件时，系统会发出警报，触发报警记录和相关联动操作。
5.在事件管理界面可以查看报警记录，包括报警时间、摄像头编号、报警类型等。
六、远程操作1.在本地网络环境中，直接通过监控系统的IP地址和端口号使用。
2.在外部网络环境中，需通过虚拟专用网络（VPN）进行连接。
3.远程访问时，可以进行与本地操作相同的监控、录像、回放、报警等操作。
七、数据存储与管理1.确保系统已连接存储设备，如硬盘或网络存储设备。
2.在设置界面中设置录像的存储路径和容量，可设置循环录像或覆盖录像。
3.定期清理或备份存储设备中的数据，以保证系统的正常运行和数据的安全性。
八、系统设置1.进入系统设置界面，可设置系统的基本信息，如时间、语言、界面风格等。
监控视频操作教程
监控视频操作教程
网络视频监控操作教程
1、软件登陆
随便打开一个浏览器，在网址栏里输入
http://192.168.1.64,如下图所示：
敲击回车键弹出一个窗口，如下图所示：
2、软件操作
在上图中输入①用户名和②密码，箭头指示的内容，让后点击③
登陆，初次进入系统会提示安装一个监控插件，点击确定安装，进入下个页面，如下图：
上图窗口左边的通道名称通过双击或拖拽的方式即可将图像显示在窗口右侧。
下边就讲述双击方法，按照下图箭头所指示的依次双击，就出现了下图所示内容：
3、画面显示与按钮功能介绍：
可以看到图中有好多功能按钮，下面我来一一介绍：
①此片段在窗口的左下角，它是用来调节窗口显示画面的数量，从左到右一次是单个全屏、四画面、九画面和全画面预览。
②此片段在窗口的右上角，可以控制带云台的摄像机的方向与焦距，次项非专业安装视频人员，勿私自改动。
③此片段为画面的调节工具，从左到右依次是全画面预览、抓拍、录像、放大、上一页、下一页、语音输入（就地坛项目未安装音频）、语
音播放和全屏预览功能。
④点击回放出现下图：
Ⅰ其中在窗口右上角可以选择要回放的具体日期；
Ⅱ窗口下部
则显示的是当天时的具体时刻。
Ⅲ此为工
具栏，主要执行的是回放视频的播放，暂停，快进，快退；抓拍，下载，裁剪视频并把这些照片，视频等保存在默认目录下。
4、照片和视频的存储
在点击配置按钮后，会弹出以上界面，在此界面左侧有一系列的菜单按钮，对于使用者只需了解照片和视频等的保存位置即可，点击本地设置，会在窗口的右下角看到各种文件的存放位置。
Ⅰ对于文件、抓图、剪辑、回放等，均可以改变其存储位置，以便于保存整理。
天视监控系统功能说明
版权声明杭州天视智能系统有限公司2006年版权所有，本公司保留解释说明权。
未经本公司许可，任何单位和个人不得擅自将本手册中的内容进行复制，用于商业用途，不得以任何形式（包括资料和出版物）进行传播。
违反以上规定的客户，本公司保留追究责任的权利。
杭州天视智能系统有限公司© 2005-2008若本手册内容变动，恕不另行通知。
商标TSINGVISION以上标志为杭州天视智能系统有限公司的注册商标。
任何个人、单位或者组织未经本公司许可，擅自使用以上标志或者称谓用户商业行为，即构成侵权，本公司保留追究其刑事责任。
本书中涉及相关产品的名称及标志权利归所有者所有。
目录第一章前言 4版权保护4技术服务4第二章机构管理维护 5部门组织树5添加，修改，删除组织机构信息，组织与地区的管辖 6组织与地区的管辖 6添加，修改，删除用户信息，设置用户角色关联7第三章角色管理维护9角色编辑9角色授权10第四章通道类型设置14第五章设备管理维护15添加设备15修改设备18删除设备19设置通道类型19第六章状态巡视20第七章设备参数设置与维护23其他选项23软件狗选项23图像选项24预览选项25工作计划选项25云台控制选项26录像质量选项26报警设置维护28报警通道关联28报警侦测区域28第八章录像文件检索30第九章菜单设置31第十章日志管理33第十一章报警35第十二章报警日志38第十三章模板与模板参数设置管理39 模板参数设置39第十四章后台管理的维护41第十五章任务管理与维护42第十六章流媒体转发服务器模板46第十七章监控56第一章前言感谢您选购TSINGVISION版软件！版权保护为了维护TSINGVISION系列软件的著作权，保障合法用户的利益，我们对软件施行加密措施。
任何用户如需不受限制的使用本软件，可通过Email、MSN、QQ等形式向杭州天视智能系统有限公司注册中心索取注册协议。
MSN clili2008@QQ 312540862获得注册协议并注册成功之后，您可以不受任何限制来使用本软件，本公司将提供本系列软件的免费升级服务及完善的技术咨询与技术支持服务。
视频监控使用说明
监控系统--------------------使用手册第一章系统操作1.1开机与关机1.1.1开机：插上电源线，按下后面板的电源开关，电源指示灯亮，录像机开机，开机后视频输出默认为多画面输出模式，若开机启动时间在定时录像设定时间内，系统将自动启动定时录像功能，相应通道录像指示灯亮，系统正常工作。
1.1.2进入系统菜单正常开机后，按Enter确认键（或单击鼠标左键）弹出[登录]对话框，用户在输入框中输入用户名和密码。
出厂时有4个用户admin, 888888, 666666及隐藏的default，前三个出厂密码与用户名相同。
admin, 888888,出厂时默认属于高权限用户，而666666出厂默认属于低权限用户，仅有监视、回放、备份权限等权限。
图1-1密码安全性措施：每30分钟内只能试密码5次，否则帐号锁定。
注：为安全起见请用户及时更改出厂默认密码，添加用户组、用户及修改用户，设置更改参见菜单操作——用户帐号。
关于输入法：除硬盘录像机前面板及遥控器可配合输入操作外，可按按钮进行数字,符号,英文大小写,中文输入(可扩展)之间切换输入法，并直接在面板上的字符值进行鼠标选取输入相关值。
1.1.3关机：注意：更换硬盘须打开机箱并先切断外部电源。
A.按住前面板的POWER键3秒钟，停止硬盘录像机的所有工作，方可按下后面板的电源开关。
B.进入【主菜单】→【关闭系统】中选择【关闭机器】。
1.1.4断电恢复当录像机处于录像、定时录像、报警录像工作状态下，若系统电源被切断或被强行关机，重新来电后，录像机将自动保存断电前的录像，并且自动恢复到断电前的工作状态继续工作。
1.1.5更换硬盘录像机钮扣电池更换硬盘录像机的钮扣电池建议选用相同型号的电池。
定期检查系统时间，一般每年更换一次电池以保证系统时间的准确性。
1.2录像操作用户可以根据自己的需求选择录像模式。
对不同模式的录像，通道发生录像时，在通道画面上显示录像标志。
视频监控系统操作流程
视频监控系统操作流程视频监控系统操作流程1.系统概述1.1 操作系统要求1.2 软件版本信息1.3 硬件设备需求1.4 系统功能介绍2.安装与配置2.1 系统安装步骤①确认操作系统要求的版本②系统安装包③运行安装程序④安装过程中的设置选项2.2 系统配置①连接硬件设备②设置网络参数③创建用户账号④配置录像参数⑤定义监控区域3.系统登录与界面介绍 3.1 访问登录页面 3.2 用户登录3.3 界面布局介绍①实时监控视图②录像回放视图③图像设置界面④报警管理界面4.实时监控4.1 添加监控摄像头 4.2 查看实时视频 4.3 窗口布局调整4.4 录像与抓拍5.录像回放5.1 查找录像文件5.2 选择时间与摄像头 5.3 回放录像5.4 剪辑录像6.图像设置6.1 视频调节①亮度调节②对比度调节③色彩调节6.2 图像设置①分辨率调节②帧率调节③编码格式设置7.报警管理7.1 设置报警规则7.1.1 运动侦测7.1.2 音频侦测7.2 报警响应7.2.1 报警通知设置7.2.2 触发录像与抓拍7.3 报警日志查看8.系统维护与升级8.1 备份与恢复①数据备份②数据恢复8.2 系统日志查看8.3 软件升级①自动升级②手动升级9.附件附件1：操作示例视频10.法律名词及注释●GDPR：通用数据保护条例，是欧盟制定的保护个人数据隐私的法律法规。
●CCTV：闭路电视，一种电视监控系统，用于监视和录制特定地点的视频图像。
请注意，附件1内容需要另外提供视频文件。
法律名词及注释仅为示例，具体需要根据实际情况进行补充和修改。
天视软件远程监控设置说明
天视软件远程监控设置说明
1：进入本地连接，设置好局域网内本机的IP地址。
（例如：192.168.1.111）
2：进入路由器（例如：TP-LINK）的设置界面，选择『转发规则』在服务端口里面按顺序添加：80 55000 50000－50031（开放远程端口）。
在后面的IP地址栏里面把本机的IP地址添加进去。
在IP地址后面把『启用』选定。
保存。
3：进入运行状态，找W AN口状态里面的IP地址栏，例如：IP 地址：202.103.156.181 PPPoE
这条IP地址就是外网的IP地址。
4：把外网的IP地址添加到本机监控软件的控制菜单→其他功能→WEB SEVER管理→本地Internet地址里面把外网IP添加进去→使用指定地址上面打钩。
（如果已申请域名，就把域名添加进去）
5：在系统设置→本地设置→网络认证→网络用户认证→添加网络用户里面添加网络用户名和密码（后面的级别里面按照权限设置级别）打钩启用。
6：直接在IE栏输入外网IP或者域名。
等网络插件下载下来后点击系统设置在连接组里面找到服务器的用户名称点击，然后在右下脚的用户名和密码里面把服务器端设置好的网络用户名和密码添加进去，点击确定。
系统会自动退出到分控主界面下，在主界面的右上方的预览下面有全开，点击。
（远程图像会逐个显示出来）
注意事项：
1：用来访问的电脑一定要把IE浏览器→属性→安全→自定义级别里面的所有控件全部打开。
2：如果客户已申请域名（如花生壳，科迈等），需在本机上面把域名客户端运行在线。
网络高清摄像机操作手册说明书
网络高清摄像机操作手册法律声明版权所有©杭州海康威视数字技术股份有限公司2021。
保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。
未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。
关于本产品本手册描述的产品仅供中国大陆地区销售和使用。
本产品只能在购买地所在国家或地区享受售后服务及维保方案。
关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。
因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（）。
海康威视建议您在专业人员的指导下使用本手册。
商标声明●为海康威视的注册商标。
●本手册涉及的其他商标由其所有人各自拥有。
责任声明●在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。
海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。
●您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。
●使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。
您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。
●如本手册内容与适用的法律相冲突，则以法律规定为准。
本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。
1视频监控系统操作说明书
标准文档视频监控系统操作培训手册第一章、控制键盘简易操作说明一、功能说明DS-1003K控制键盘除了具备控制硬盘录像机外，还可以对球机进行控制。
由于使用键盘控制硬盘录像机步骤过于复杂在此不作详细对硬盘录像机操作说明，此章节只作简单对硬盘录像机的操作进行说明。
详细的硬盘录像机操作说明见另一章节内容。
对于球机的控制把括云台转动的控制、拉近、拉远、调用预置点的控制。
二、控制硬盘录像机键盘通电后在液晶屏上显示：“DVR：01”此时可以对01号的硬盘录像机的控制操作，如需对监控的画面进行切换则按“多画面”键此时监视的画面进行单路、四路、九路的循环切换控制。
如需对硬盘录像机的其它操作请见另一章操作说明。
三、控制球机在控制硬盘录像机的情况下液晶屏上显示：“DVR：01”时无法对球机进行控制，此时需要按住键盘上的“切换”键进行切换。
当按完切换键后，液晶屏上显示：“球机地址：001”此时可以对“01号球机”进行控制。
有效的球机地址：01、02、03、04、05、06、07。
➢上下左右方向转动控制:当对控制杆进行上、下、左、右控制时球机会根据你的控制方向转动响应；➢拉近、接远的控制：如对控制杆进入顺时针或逆时针转动时，球机会相对进入拉近、拉远的响应➢调预置点让球机自动转动的控制按“调预置”→输入“53”→确定，输完后球机进入慢速自动线扫状态。
（52为中速，51为快速）。
注：当液晶屏上显示“调预置点---”时不能对球机进入转动或拉近、拉远的控制，此时需要按“退出”键清除“调预置点---”的字幕后才能进行球机的控制。
➢控制其它编号的球机：当液晶屏上显示“球机地址：01”时只能对01号球机进行控制。
此时如需控制“07”号球机则需按“地址”→“07”→“确定”后液晶屏上显示“球机地址：07”即可控制07号球机。
其它球机编号的方法一样。
➢对球机和DVR之间的切换控制当液晶屏上显示“球机地址：07”时不能进行硬盘录像机的控制。
监控系统操作说明
监控系统使用操作说明
一、监控画面查看
监控系统启动后，默认为实时显示16路画面，可以根据监控人员的需求对实时显示画面进行设置。
设置方法：
在图像任意位置点击鼠标右键，弹出如下菜单。
选择多画面菜单位置，将提供4、6、8、9、16、25、32画面选择。
二、监控录像
本系统启动后默认自动定时录像，录像时间为24小时不间断录像。
如对系统做了修改后需重新开启录像。
操作如下：
在图像任意位置点击鼠标右键，弹出主菜单。
选择：开启录像
点击定时录像后即开启实时录像功能。
三、录像回放
如需对某些事件进行查看、回放时，在图像任意位置点击鼠标右键，弹出主菜单。
点击“回放”
在弹出的窗口内输入管理员密码：
在弹出后的窗口右上选择框内选择需要进行录像回放、查看的摄像头。
在右下日历中选择需查看录像的日期。
在屏幕下方的控制条可进行时间条拖动，进行快速定位，也可以进行加快播放速度。
四、监控系统常见故障分析
1．单个图像无显示，监视器显示“无网络视频信号”，出现的原因通常是前端摄像头设备故障或线路故障；可使用网线测试仪对该摄像头的网线进行测试排除线路故障原因；如排除线路故障原因后图像未能恢复应考虑更换摄像头。
2．多个画面突然无显示：通常出现多个画面突然无显示的情况往往是集中在一个区域内的摄像头监控画面集体故障。
造成的原因通常是接入交换机故障或接入交换机至核心交换机之间线路故障造成的。
依次进行排查即可。
3．录像丢失，录像正常保存时间为30天，进行循环存储。
如超出保存时间后，录像将被覆盖。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天视达网络摄像机视频监控系统操作指南我厂公寓视频监控系统采用三台深圳天视达网络摄像机技术有限公司生产的网络摄像头，其中采用了TSD806-4S42-22R型红外网络变速球摄像机两台，分别装于公寓楼靠公路侧的左、右侧，支持红外夜视（红外距离可达120米）、最大可支持10个用户同时浏览、内置云台（水平360°、垂直90°旋转；转速15°/S。
64个预置位）、支持轨迹巡航、断电记忆功能等功能，用于监视车库、花圃、机电仓库、球场、公路、岗亭等区域；另一台采用TSD803-3S48R 型室内红外网络标准型半球机，装于公寓楼大门口，支持红外夜视（红外距离可达25米），用于监视公寓楼大门口人员进出情况。
系统配备了一台惠普ProLiant ML110 G6型服务器，安装于公寓楼四楼通讯机房内，具备2TB储存容量，用于对上述三个监视点进行全天候录像及视频回放支持。
一、功能简介：
1、实时视频显示。
可实时显示监视网络内所有的实时视频图像，可以实现单画面、4画面、
多画面分割显示。
2、云台控制。
在权限许可范围内，通过对前端云台和镜头的控制，改变摄像机的方位，俯
仰角度和焦距等。
3、实时视频图像抓拍：实时图像抓拍是用来实时拍摄图像的辅助功能，它将动态的图像中
的单帧图像以BMP 的图像格式保存下来，可以对正在监视或正在回放的图像抓拍。
4、如需在电厂内网内进行网络视频监视系统IE 客户端安装，需要下载ActiveX 控件，下
载前需要对IE浏览器做适当设置以确保成功下载控件。
（注意：请尽量使用Windows 操作系统自带的IE 浏览器，并确保版本在6.0 以上。
此控件不能保证能在第三方浏览器如Maxthon、FireFox 等内正常使用）。
二、IE设置：
1、打开IE浏览器，依次点击“工具”－“Internet选项”－“安全”，如下图。
2、选择“受信任的站点”，点击“站点”按钮后，将“对该区域中的所有站点要求服务器验证”对话框前的“勾”取消，并分别添加网络视频摄像头的IP地址（IP地址分别为10.233.238.201、10.233.238.202、10.233.238.203），最后点击“添加”后按“确定”按钮，如下图。
注：如以上设置后，仍无法安装ActiveX控制，请将“Internet选项”－“Internet”/“本地Intranet”－“自定义级别”内将有关ActiveX控件和插件的项目全部设置为启用。
三、系统登录：
1、打开IE 浏览器，在地址栏输入网络视频设备的IP 地址（公寓楼左侧IP地址为
10.233.238.201，公寓楼大门口IP地址为10.233.238.202，公寓楼右侧IP地址为
10.233.238.203），回车后进入。
2、此时会出现控件提示安装的画面（如下图）
3、在弹出的控件安装对话框上点击“安装”按钮，稍后即可成功下载控件，出现网络视
频服务器的登录画面（如下图）。
4、在登陆窗口输入用户名wmp（区分大小写），密码1，点击“登录”按钮（端口号均默
认为3000，请不要更改），出现登录成功的窗口（如下图）。
5、点击IP地址（10.233.238.XXX）展开后，即出现“通道1主码流”、“通道1副码流”，
双击“通道1主码流”即可正常显示所登录的网络摄像头画面，双击该画面可放大至全屏。
6、如需在此地址上同时浏览及控制其它二个摄像头，鼠标右键单击“10.233.238.XXX”
栏，出现选择对话框，如下图所示：
鼠标左键选择“添加设备”，出现如下图所示对话框：
输入要添加的设备IP及填入用户名、密码后点击“登录”按钮，出现添加成功画面：
按以上操作方法依次添加完成后，即可将公寓楼三个摄像头均设置于一个IP地址下，以后在本机中登录此IP地址，即可同时对公寓楼所有摄像头进行监视。
四、权限管理
为防止人员误操作，本操作指南提供的用户名和密码为二级权限用户，仅拥有摄像头画面浏览权限，不能对摄像头进行操控及设置。
如需获得更高管理权限，请与综合部联系并登记备案。
