三、四种锅炉比较
4. 直流锅炉 直流锅炉是指靠
给水泵压力，使给水 顺序通过省煤器、蒸 发受热面(水冷壁)、过 热器并全部变为过热 水蒸气的锅炉。
锅炉型号
┌流量 ┌过热器出口温度 如: HG670/13.7—540/540—7
└压力 └再热器出口温度
HG----哈尔滨锅炉厂； DG----东方锅炉厂； SG---上海锅炉厂； WG---武汉锅炉厂； BG---北京锅炉厂
锅炉本体部分——直流炉的汽水系统
汽包炉
锅炉的辅助设备
1) 送风机 2) 引风机 3) 排粉机 4) 给煤机 5) 磨煤机 6) 粗粉分离器 7) 细粉分离器 8) 煤粉仓 9) 给粉机
储存式制粉系统
锅炉的辅助设备
锅炉的辅助设备
转速的影响：
锅炉的辅助设备
二、锅炉的运行
1. 锅炉中燃料的燃烧 燃煤的燃烧方法有多种，目前电厂所采用
61、宁可笑着流泪，绝不哭着后悔。
•
62、觉得自己做得到和做不到，只在一念之间。
•
63、跌倒，撞墙，一败涂地，都不用害怕，年轻叫你勇敢。
•
64、做最好的今天，回顾最好的昨天，迎接最美好的明天。
•
65、每件事情都必须有一个期限，否则，大多数人都会有多少时间就花掉多少时间。
•
66、当你被压力压得透不过气来的时候，记住，碳正是因为压力而变成闪耀的钻石。
•
锅炉设备汽水流程(配图片)
锅炉设备及汽水流程锅炉设备介绍：1、钢结构：整个锅炉设备全部由钢结构支撑，悬吊在大板梁上，由于整个受热面系统的热胀冷缩，因此将水冷壁、过热器、再热器、省煤器等受热面设备通过吊挂装置全部悬挂在大板梁上，以保证整个锅炉能向上向下自然膨胀。
钢结构：一般材质为Q235A或Q235B，它是由几根大的钢柱和梁，还有斜撑构成。
钢结构设备到货为散件，钢结构到现场后由现场组合安装，钢结构的连接方式有焊接和螺栓连接，螺栓一般采用高强度螺栓。
采用螺栓连接的钢结构，在安装调整初期，要求每一层安装时需用临时普通螺栓初紧固，待调整和验收完毕，才能用高强度螺栓紧固，在钢架验收时候要对高强度螺栓的紧固度进行检查。
锅炉基础锅炉钢结构安装锅炉钢结构锅炉钢结构高强螺栓锅炉大板梁锅炉钢架锅炉钢架地面准备锅炉钢结构（注意剪力槽钢，与土建对应必须留有足够的剪力槽）锅炉吊挂装置，受热面设备全部吊挂在大板梁上2、水冷壁：炉膛四周由膜式管道密封组成，形成一个方体中空炉膛，由刚性梁连接形成方形整体，通过吊挂装置悬吊在大板梁上，保证向上和向下受热自然膨胀，前后左右膨胀由导向装置限制；接受炉膛火焰的直接辐射传热，水在水冷壁里经过加热至水沸腾，形成水与蒸汽的混合体，产生饱和蒸汽，最上端由上集箱连接，上端通过上集箱与锅筒连通，最下端由下集箱连接，最下端与下降管连通，同时也与锅筒连通。
水冷壁：一般材质为20G。
为保证炉膛燃烧后的热量能完全被水冷壁管内的水吸收，因此必须将炉膛密封起来，在安装水冷壁时候将管屏与管屏之间密封焊接起来保证密封形成密闭炉膛。
在水冷壁的外面为了防止热量损失及防止烫伤所以在水冷壁的外面设置了保温棉及耐火砖，保证热量损失。
水冷壁地面组合检查水冷壁地面组合水冷壁地面组合检查后吊装锅炉水冷壁安装水冷壁对口焊接锅炉水冷壁焊接及刚性梁安装下部水冷壁及水冷壁刚性梁水冷壁上集箱安装3、锅筒(汽包)：圆筒形的筒体，通过吊挂装置悬挂安装在大板梁上，在炉膛的上部，与省煤器、过热器、水冷壁直接连通，在锅筒里起着汽水分离、沉淀、保证自然循环的压头、加药、排污等作用。
汽水系统讲解
（2）汽包的作用： a、锅炉加热、汽化、过热三个过程的连接枢纽和分
界点； b、储能和缓冲作用。汽包内储存一定得水与蒸汽，
具有储能作用，当负荷变化时，他对蒸发量与给水量的不 平衡、汽压的变化速度都有一定的缓冲作用。
c、保证蒸汽品质。汽包内装有汽水分离装置、蒸汽 清洗装置等设备，可有效地进行汽水分离、蒸汽清洗、加 药、排污等，用以保证蒸汽品质及锅炉品质。
4、再热器：
再热器的作用是将汽轮机高压缸排出的蒸汽送回锅 炉，再加热成具有一定温度的再热蒸汽后，再送往 汽轮机中低压缸做功。 特点：（1）再热器管内流过的是中压高温蒸汽， 蒸汽的比容较大，应采用较低的蒸汽流速，以减小 流动阻力，否则蒸汽压力下降过大，使汽轮机中低 压缸进汽压力降低，造成汽轮机热耗增加。再热系 统的压降一般不超过再热蒸汽进口压力的10％。 （2）再热蒸汽密度小，流速低，蒸汽对管壁的冷 却能力更差。
三、汽水流程讲解：
本锅炉为自然循环锅炉。锅炉的水循环采用集中供 水，分散引入、引出的方式。给水引入锅筒水空间，并 通过集中下降管和与之相连的下水连接管及分散下降管 分别引入水冷壁下集箱和水冷蒸发屏进口集箱。锅水在 向上流经炉膛水冷壁、水冷蒸发屏的过程中被加热成为 汽水混合物，经各自的上部出口集箱通过汽水引出管引 入锅筒进行汽水分离。被分离出来的水重新进入锅筒水 空间，并进行再循环，被分离出来的饱和蒸汽从锅筒顶 部的蒸汽连接管引出。
感谢您的关注
热器进口集箱，流经屏式过热器受热面后，从锅炉两侧 连接管返回到尾部竖井后烟道中的高温过热器，最后合 格的过热蒸汽由高过出口集箱两侧引出．汽轮机高压缸 排汽引入尾部竖井前烟道低温再热器进口集箱，流经两 组低温再热器，由低温再热器出口集箱引出，经锅炉两 侧连接管引至炉前屏式再热器进口集箱，逆流向上冷却 布置在炉膛内的屏式再热器后，合格的再热蒸汽从炉膛 上部屏式再热器出口集箱两侧引出。
锅炉汽水系统构成及作用
汽水系统1、汽水系统图：汽炉汽水系统、水炉水系统、主蒸汽母管系统、疏水系统、定排放水系统2、汽水系统包括省煤器、汽包、下降管、水冷壁等组成的蒸发设备，以及过热器、给水、蒸汽管路等组成的汽水系统。
汽水系统的任务是使水吸收热量蒸发，最后变成具有一定参数的过热蒸汽。
3、省煤器（非沸腾式）省煤器由蛇形管组成布置在锅炉尾部的垂直烟道中，省煤器管内走的是给水，管外走的是烟气，给水沿蛇形管自下而上由低温至高温与烟气逆向流动。
给水在省煤器内吸收烟气余热部分产生蒸汽，汽水混合物进入汽包。
省煤器的作用：是利用烟气余热加热锅炉给水，提高给水温度，同时降低排烟温度，减少排烟热损失，从而提高锅炉效率，节省燃料。
给水经省煤器加热后再送入汽包，可以减少汽包壁与给水之间的温差，减少汽包壁因温差而产生的热应力，改善汽包的工作条件。
锅炉再循环门的作用：在锅炉生火或停炉时，为防止给水暂时中断使省煤器管得不到冷却而烧坏，在汽包与省煤器进口联箱之间装设再循环管，其上装有再循环门，当停止进水时打开再循环门，由于再循环管装在烟道外不受热，而省煤器管中的水受烟气加热，水温与再循环管中的水温形成温差，因而在汽包、再循环管、省煤器、汽包之间形成水的自然循环流动，使省煤器管得到冷却，保护省煤器。
当锅炉进水时关闭再循环门，给水就经过省煤器加热后进入汽包，避免低温给水直接由再循环管进入汽包，降低汽包热应力的产生汽包的作用：汽包是锅炉蒸发设备中的主要部件，是加热、蒸发、过热三个过程的分界点，它汇集炉水和饱和蒸汽，通过汽水分离装置减少蒸汽的带水量，通过排污管和加药管，减少蒸汽中的含盐量，保证蒸汽品质。
汽包上还装有各种表计如压力表、水位计等，用以控制汽包压力，监视汽包水位。
汽包具有一定的水容积，它与水冷壁、下降管相连，组成自然水循环系统。
汽包设有汽水分离器（旋风分离器）、连续排污管、加药管、下降管、安全门、压力表、温度计、水位计、事故放水管、再循环管、进水管（与水冷壁、省煤器相连）、蒸汽引出管（与吊挂管过热器进口联箱相连）。
简述火力发电厂的生产过程ppt课件
三大主机： 锅炉、汽轮机、发电机
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
火力发电厂中的主要辅助系统
汽轮机润滑油系统
汽轮机EH油系统
循环水系统
汽 轮
凝结水系统
机
除盐装置 锅炉
锅炉内部汽水流程：
省煤器
水冷壁
炉水循环泵
环形联箱
垂直烟道 侧包墙
折焰角及水平 烟道侧包墙
贮水箱
分离器
垂直烟道 中间隔墙
初级过热器
顶棚过及垂直 烟道前后墙
屏式过热器
末级过热器 汽轮机高压缸 低温再热器 高温再热器 汽轮机中压缸
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
火力发电厂的生产过程
火力发电厂三个主要流程： 流程一：燃烧流程
原煤斗
给煤机
磨煤机 输粉管 锅炉 燃烧
流程二：烟风流程
送风机
空
预
一次风机
器
烟气
空预器
热一次风
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
发电厂的经济运行
火力发电厂的主要损失：
1、锅炉损失。是指锅炉烟气排出时带走的热量，煤粉没有完全燃烧和锅炉散热 等造成的损失。排烟热损失在锅炉的热损失中是最大的，通常锅炉的排烟温度 设计为140℃。锅炉效率用η1表示，

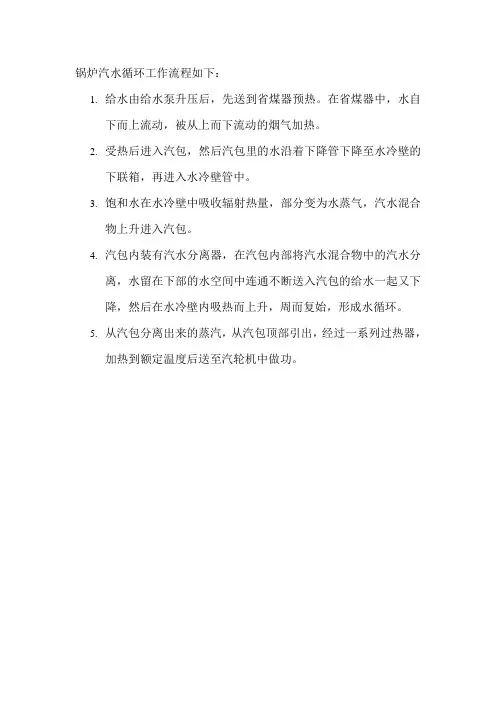

锅炉汽水循环工作流程
锅炉汽水循环工作流程如下：
1.给水由给水泵升压后，先送到省煤器预热。
在省煤器中，水自
下而上流动，被从上而下流动的烟气加热。
2.受热后进入汽包，然后汽包里的水沿着下降管下降至水冷壁的
下联箱，再进入水冷壁管中。
3.饱和水在水冷壁中吸收辐射热量，部分变为水蒸气，汽水混合
物上升进入汽包。
4.汽包内装有汽水分离器，在汽包内部将汽水混合物中的汽水分
离，水留在下部的水空间中连通不断送入汽包的给水一起又下
降，然后在水冷壁内吸热而上升，周而复始，形成水循环。
5.从汽包分离出来的蒸汽，从汽包顶部引出，经过一系列过热器，
加热到额定温度后送至汽轮机中做功。
锅炉各系统流程及设备介绍
1.锅炉本体结构与布置 (2)1.1锅炉整体布置 (2)1.2锅炉工作流程 (3)1.3锅炉本体各部件结构与工作原理 (5)1.3.1汽水系统 (5)1.3.2汽水系统各部件结构 (6)1.4燃烧系统设备 (8)1.4.1燃烧器 (8)1.4.2空气预热器 (9)2.锅炉辅助系统与设备 (10)2.1制粉系统 (10)2.2制粉系统设备 (12)2.2.1磨煤机 (12)2.2.2密封风机 (12)2.2.3各种风管 (13)2.3.2烟空气系统设备 (16)2.4除灰渣系统及设备 (16)及主要设备 (16)工作原理及设备 (19)2.5烟气脱硫系统及设备 (21)2.过热器3.再热器1.2锅炉工作流程1.煤、煤粉2.渣3.灰4.一次风5.二次风6.烟气1.主蒸汽2.水3.汽水混合物4.再热蒸汽送入锅炉的水称为给水。
由送入的给水到送出的过热蒸汽，中间要经过一系列加热过程。
首先把给水加热到饱和温度，其次是饱和水的蒸发，最后是饱和蒸汽的过热。
给水经省煤器加热后进入汽包锅炉的汽包，经下降管引入水冷壁下联箱再分配给各水冷壁管。
水在水冷壁中继续吸收炉内高温蒸汽的辐射热到达饱和状态，并使部分水蒸气变成饱和水蒸气。
水冷壁又称为锅炉的蒸发受热面。
汽水混合物向上流动并进入汽包。
在汽包中通过汽水别离装置进行汽水别离，别离出来的饱和水蒸气进入过热器吸热变成热蒸汽。
由过热器出来的过热蒸汽通过主蒸汽管道进入汽轮机做功。
为了提高锅炉-汽轮机组的循环效率，对高压机组大都采用蒸汽再热，即在汽轮机高压缸做完部分功的过热蒸汽被送回锅炉进行再加热。
这种对过热蒸汽进行在加热的锅炉设备叫做再热器，或称二次过热器。
当送入锅炉的给水有杂质时，其杂质浓度随着锅炉的汽化而升高，严重时甚至在受热面上结成垢后使传热恶化。
因此给水要进行预处理。
由汽包送出的蒸汽可能因带有含杂质的锅水而被污染。
高压蒸汽还能直接溶解一些杂质。
当蒸汽进入汽轮机后，随着膨胀做功过程的进行，蒸汽压力下降，所含杂质会部分沉积在汽轮机的通流部分，影响汽轮机的出力、效率和工作安全。
锅炉汽水系统及汽包内部结构
锅炉汽水系统及汽包内部结构锅炉汽水系统及汽包内部结构一、锅炉给水流程概述1. 水在火电厂的种类？除盐水、循环水、工业水（工业进水、工业回水）、消防水、中水、生活水、凝结水回水问题：锅炉用水用的是什么水？为什么？锅炉用水为除盐水（利用各种水处理工艺除去悬浮物，胶体和无机的阳离子，阴离子等水中的杂质后所得的成品水）。
用除盐水可以防止锅内结垢、腐蚀和产生的蒸汽品质不良。
2. 水在锅炉运行中的作用？水在火力发电厂中是一种工质。
作用：吸收煤粉燃烧产生的热量，形成水蒸汽，将热量带至汽轮机作功，蒸汽热量越高，其作功能力越强出力越大，发电量会越高。
受技术、材料、成本等方面制约，高压锅炉一般主蒸温度为540度左右。
3. 水的来源：地下水、河水、海水问题：本厂采用的水源？本厂采用地下水，厂内共有8个深水井。
北墙4个，自西向东为1、2、3、4。
南墙4个自西向东为5、6、7、8。
1—4号井管道已经布置完毕，可以使用。
厂区预留了DN1200河水采集管道，位置在宿舍楼东侧公路距路约4米。
4. 厂内水的流程：深水井一体化净水站水池—化水（双介质过滤器、超滤、反渗透、阳床、阴床混床、除盐水箱）——除盐水加热器—除氧器—给水泵—高压加热器—锅炉给水平台—省煤器—汽包—下降管—水冷壁——汽包（汽水分离）5. 补充：工业水问题：锅炉车间及辅机主要有几路工业水？锅炉车间主要有哪些设备用到工业水。
工业水进水和工业水回水在现场怎么区别？锅炉车间内部有2路工业水，车间外1路工业水。
位置。
用工业水的设备：引风机、送风机、排粉机、磨煤机电机和磨煤机的稀油站。
二、锅炉蒸汽流程概述1. 水蒸汽定压产生的过程：三个阶段，五个状态。
三个阶段：预热阶段、汽化阶段、过热阶段。
五个状态：过冷水、饱和水、湿饱和蒸汽、干饱和蒸汽、过热蒸汽。
问题：什么是饱和状态？什么是饱和温度？什么是饱和压力？什么是湿饱和蒸汽？什么是干饱和蒸汽？什么是过热蒸汽？什么是过热度？水汽平衡共存的状态为饱和状态。
电站锅炉系统结构及生产过程流程图
2022/1/8
52 第五十二页，编辑于星期五：十五点 二十分。
制粉系统
制粉系统有直吹式和中间储仓式两类。
直吹式制粉系统是将磨煤机磨制的煤粉直接送入炉膛燃烧，因此要求磨
煤量必须与锅炉燃煤量一致，配用中速磨煤机或风扇式磨煤机
中间储仓式制粉系统，先将磨制的煤粉储存在煤粉仓里，然后再 根据锅炉负荷的需要，经给粉机将煤粉送入炉膛，这种系统一般 配用筒式钢球磨煤机。
受热面的整体布置型式
(a) Π型； (b) Γ型； (c) T型； (d) 塔型； (e) 半塔型； (f) 箱型
2022/1/8
13 第十三页，编辑于星期五：十五点 二十分。
（1）水冷壁
锅炉炉墙四周，辐射换热蒸发受热面。 水冷壁的作用： ①强化传热，节省金属消耗量； ②形成炉墙，起保护炉墙作用； ③能有效地防止炉壁结渣。 受热面联箱：为分配流体的装置。
2022/1/8
26 第二十六页，编辑于星期五：十五点 二十分。
省煤器分类 钢管式
大型电站锅炉
铸铁式(压力 < 4 MPa)
铸铁式用在小容量锅炉
2022/1/8
27 第二十七页，编辑于星期五：十五点 二十分。
铸铁式：体积、重量大，价格
贵，法兰多，易泄露；
2022/1/8
28 第二十八页，编辑于星期五：十五点 二十分。
锅炉的辅助设备
➢ 给水设备：包括给水泵、管道阀门等
➢ 通风设备：送风机、引风机、烟风道、烟 囱等
➢ 制粉设备：原煤仓、给煤机、磨煤机、粗粉分 离器、细粉分离器和排粉风机
➢ 除尘设备：分离除去烟气中的飞灰颗粒，减 轻飞灰对环境的污染和对引风机的磨损。
➢ 除灰设备：除去锅炉底部的大渣和除尘器分
锅炉给水流程图
1、锅炉给水流程图（画图）2.过热器减温水系统过热器系统设有三级喷水减温器，用来调节过热蒸汽温度，一级减温器布置在低过出口集箱至大屏进口集箱的连接管上，二级减温器布置在全大屏过热器出口集箱至屏式过热器进口集箱的连接管上，共两只，三级减温器布置在屏式过热器出口集箱至高温过热器进口集箱的连接管上，共两只。
一级减温器在运行中作汽温的粗调节，是过热汽温的主要调节手段。
当切除高加时，喷水量剧增，此时大量喷水必须通过一级减温器，以防全大屏过热器、屏式过热器和高温过热器超温。
三级减温器作为调节过热蒸汽左、右侧的汽温偏差和汽温微调用，确保蒸汽出口温度。
二级减温器主要调节大屏过热器出口汽温及其左右汽温偏差。
三级减温器均采用多孔喷管式垂直于减温器筒体轴线的笛形管上有许多小孔，减温水从小孔喷出并雾化后，与同方向的蒸汽进行混合，达到降低汽温的目的，调温幅度通过调节喷水量加以控制。
过热器的作用：过热器的作用是锅炉受热面的重要组成部分，它的作用是将饱和蒸汽加热成为具有一定温度的过热蒸汽。
在实际工作时，要求锅炉负荷或其它工况发生变化时，能保证过热蒸汽温度维持在规定范围内。
再热器的作用加热汽轮机高压缸排出的蒸汽，使之成为具有一定温度的再热蒸汽，然后再送回到汽轮机的中低压缸内继续作功。
省煤器再循环的作用在锅炉启动初期，汽包上水结束后，应开启省煤器再循环电动门，以便在点火后升压升温期间使省煤器形成水循环，在汽包连续上水后，关闭省煤器再循环电动门。
对流式过热器的汽温变化具有对流特性，即它的出口温度是随锅炉蒸发量的增大而升高。
辐射和半辐射辐射式过热器的汽温特性与对流式过热器相反，即辐射式过热器的出口温度随锅炉蒸发量的增大而降低。
半辐射过热器同时吸收炉内辐射热量和烟气冲刷的对流热量，因此它的汽温特性介于辐射和对流之间，汽温随蒸发量的变化比较小。
当锅炉蒸发量增大时，其出口汽温可能又小量的增加，也可能有小量的降低，主要取决于辐射和对流两部分吸热量的比例。
锅炉的基本知识介绍.pptx
期间总时数]x100%。（国内先进指标大于90%）
11
第12页/共32页
四、锅炉循环的基本原理
1、循环的条件
第 一
回路间的压头差，包括重位压头（工质的密度
章
差产生）和人工压头（泵产生）。
锅 炉
2、循环基本原理
的 基 本
按照循环原理分为2类。 1）自然循环
知 识
--工质的密度差和高度差乘积产生的力作为循环
9
第10页/共32页
6）锅炉的热效率
第 一
---指燃料完全燃烧所放出的热量被锅炉有效利 用的程度。
章
锅 炉
# 热效率=（工质所吸收的热量/燃料所拥有的热 量）x100%
的 基
# 热效率影响因素---燃烧方式、燃料种类、锅
本
炉型式和运行情况
知 识
# 数量级---大型>90%; 工业锅炉为60--80%
的 基
--工质加热、汽化；
本 --蓄热的工质储存；
知 识
--工质的循环流动；
--工质的锅内净化。
•锅组成： 气包（锅筒）、集箱（联箱） 和管路系统（上升管与下降管）
3
第4页/共32页
• 辅助受热面--预热或进一步加热介质的受热面。
第
一 章
• 辅助受热面组成：
锅 --过热器、再热器、屏、省煤器和空气预热器。
知 --整状（快装）;组装;散装.
识 4）排渣方式
--固态排渣锅炉;液态排渣锅炉.
5）使用布置
--露天锅炉;半露天锅炉;室内锅炉.
23
第24页/共32页
三、锅炉的型号表示
例一
第 1、电站锅炉型号表示法
一
章
锅炉部分第三章汽水系统
一般流程： 给水→澄清和过滤→阳离子交换器→排气器→阴 离子交换器→一级除盐→阴阳离子混合交换器→二 级除盐→储水箱→除氧气除氧→锅炉 三、直流锅炉的水质工况 比汽包炉要求高 1、给水品质指标 2、水处理一般方法
以一台蒸发量为1000吨／时的直流锅炉为例：每 千克给水所含的盐分不超过0.05毫克，即为干净自 来水（每千克约含盐0.1～0.7克）所含盐分的万分 之一左右，甚至比医用蒸馏水的含盐量还少。即使 这样，在一年运行期中还会有几百公斤的盐分进入 锅炉。当然，最终留在锅炉中的仅是一部分。许多 国家都制订有各类锅炉的给水质量标准。
布置在高烟温区的过热器和再热器一般易产生 粘结性积灰，为便于蒸汽吹灰器清除积灰，及支 吊方便，都以顺列方式布置。 在尾部竖井中，烟温较低，为增强传热，布置 在其中的低温过热器和低温再热器一般采用错列 布置。
锅炉受热面结构动画
吊挂受热面
2、辐射式过热器
辐射式过热器布置在炉膛壁面上或炉膛上方， 直接吸收炉膛辐射热；
2、循环倍率Ｋ 上升管中循环水量G与产生的蒸汽 量D之比。每kg水经过Ｋ次循环才能完全变成蒸 汽
G K D
K值越大，上升管出口段水含量越高，冷却效 果好，但导致产汽率太小。高压锅炉在8~15； 超高压5~8；
锅炉压力↑汽化潜热↓循环倍率↓
（五）自然循环常见故障
水循环故障 因水循环不正常导致炉管损坏的现象 1、循环停滞 在受热弱的水冷壁管中，进入上升管 的循环流量仅足以补充蒸发量时。 2、循环倒流 上升管接入汽包水容积时，循环停滞 可能转成循环倒流。 3、下降管带汽 下降管的流动阻力↑，密度差↓ 原因：下降管受热产汽、下降管入口带汽、自汽化、 锅炉压力突降引起的自汽化等。
（2）顺流 传热温压小，传热效果较差，需要的受 热面积大，消耗金属多。但蒸汽温度低的管段处于 烟气的低温区域，管子出口端金属壁温较低； （3）混流 集中了逆流和顺流布置的优点，既安全， 又经济，多用于高温级受热面。
锅炉的汽水、风烟系统及设备的作用原理(培训课件)
2、水冷返料器
KG120-540/13.34-FSWZ1型锅炉返料器采 用类似膜式水冷壁，通过采用水冷返料器结构， 能有效防止高温灰贴壁粘结堵灰，同时为锅炉床 温的控制又增加了一种有效控制手段，确保锅炉 的稳定运行。 • 水冷系统的简介 • 本锅炉创新地采用了水冷返料器结构，其 主要由锅炉给水入口集箱、水冷返料器阀体、水 冷立管、水冷锥斗、出口环形集箱、出口连接管 等部件构成。 •
4、联箱
概念及作用：在锅炉中，把许多作用一致、 平行排列的管子连在一起的筒形压力容器称为联 箱或集箱。它在系统中主要起汇集、混合、再分 配工质的作用。 • 锅炉的水冷壁、省煤器、过热器、等受热面 ，要用大量的联箱。联箱多大数是用较大直径的 、与受热面材质一样的无缝钢管制成。 • 通过一些管子把工质引进联箱，即起汇集工 质的作用；工质在联箱内相互混合，起到质的和 温度的均匀作用，消除或减小前段受热所形成的 热偏差；由联箱通过管子把工质引出去，起到再 分配工质的作用。 •
锅炉的汽水系统、风烟系统及设 备作用和原理
2017年8月
一、锅炉的汽水系统及设备
• KG120-540/13.34-FSWZ1型锅炉采用高温超高压 参数、单锅筒、自然循环、单段蒸发系统、集中下降管。 生物质循环流化床锅炉的燃料的特殊性，为满足各项参数 的要，决定了设计的复杂，本节就此予以阐述和讲解。
2、下降管
本锅炉下降管采用集中与分散相结合的方式， 由锅筒下部引出4根下降管，其中2根 φ325×30mm延伸墙集中下降管位于锅筒两端，2 根φ457×35mm炉膛集中下降管位于锅筒两侧靠 近中间位置。 • 2根φ325×30mm延伸墙集中下降管，用12根 φ159×16mm分散下降管，与延伸墙水冷壁下集 箱连接。 • 2根φ457×35mm炉膛集中下降管，用24根 φ159×16mm分散下降管，与炉膛水冷壁下集箱 连接。 •
锅炉设备及汽水经过流程(配图片)
锅炉设备及汽水流程锅炉设备介绍：1、钢结构：整个锅炉设备全部由钢结构支撑，悬吊在大板梁上，由于整个受热面系统的热胀冷缩，因此将水冷壁、过热器、再热器、省煤器等受热面设备通过吊挂装置全部悬挂在大板梁上，以保证整个锅炉能向上向下自然膨胀。
钢结构：一般材质为Q235A或Q235B，它是由几根大的钢柱和梁，还有斜撑构成。
钢结构设备到货为散件，钢结构到现场后由现场组合安装，钢结构的连接方式有焊接和螺栓连接，螺栓一般采用高强度螺栓。
采用螺栓连接的钢结构，在安装调整初期，要求每一层安装时需用临时普通螺栓初紧固，待调整和验收完毕，才能用高强度螺栓紧固，在钢架验收时候要对高强度螺栓的紧固度进行检查。
锅炉基础锅炉钢结构安装锅炉钢结构锅炉钢结构高强螺栓锅炉大板梁锅炉钢架锅炉钢架地面准备锅炉钢结构（注意剪力槽钢，与土建对应必须留有足够的剪力槽）锅炉吊挂装置，受热面设备全部吊挂在大板梁上2、水冷壁：炉膛四周由膜式管道密封组成，形成一个方体中空炉膛，由刚性梁连接形成方形整体，通过吊挂装置悬吊在大板梁上，保证向上和向下受热自然膨胀，前后左右膨胀由导向装置限制；接受炉膛火焰的直接辐射传热，水在水冷壁里经过加热至水沸腾，形成水与蒸汽的混合体，产生饱和蒸汽，最上端由上集箱连接，上端通过上集箱与锅筒连通，最下端由下集箱连接，最下端与下降管连通，同时也与锅筒连通。
水冷壁：一般材质为20G。
为保证炉膛燃烧后的热量能完全被水冷壁管内的水吸收，因此必须将炉膛密封起来，在安装水冷壁时候将管屏与管屏之间密封焊接起来保证密封形成密闭炉膛。
在水冷壁的外面为了防止热量损失及防止烫伤所以在水冷壁的外面设置了保温棉及耐火砖，保证热量损失。
水冷壁地面组合检查水冷壁地面组合水冷壁地面组合检查后吊装锅炉水冷壁安装水冷壁对口焊接锅炉水冷壁焊接及刚性梁安装下部水冷壁及水冷壁刚性梁水冷壁上集箱安装3、锅筒(汽包)：圆筒形的筒体，通过吊挂装置悬挂安装在大板梁上，在炉膛的上部，与省煤器、过热器、水冷壁直接连通，在锅筒里起着汽水分离、沉淀、保证自然循环的压头、加药、排污等作用。
(完整版)600MW锅炉汽水流程图
(完整版)600MW 锅炉汽水流程图1 / 1水冷壁入口 螺旋水冷壁入口省煤器进省煤器出 分派联箱 B联箱（前）给水口联箱 省煤器口联箱螺旋水冷壁螺旋水冷壁水冷壁入口 螺旋水冷壁入口 分派联箱 A 联箱（后）去 361 阀暖管暖阀一、二级减温水水平烟道左前水 水平烟道左 水平烟道左前水冷壁入口联箱 前水冷壁冷壁入口出箱 螺旋水冷壁出口 螺旋水冷壁出口 垂直水冷壁左墙左墙垂直 垂直水冷壁左墙 联箱（左墙） 混淆联箱 B入口联箱 水冷壁 入口出箱螺旋水冷壁出口垂直水冷壁前墙前墙垂直垂直水冷壁前墙水冷联箱（前墙）入口联箱水冷壁 入口出箱壁螺旋水冷壁出口折烟角水冷壁及出折烟角及水平烟道底折烟角及水平烟道底口联箱（右墙）水平烟道底部部水冷壁入口联箱部水冷壁出口联箱汇右墙垂直联 螺旋水冷壁出口 螺旋水冷壁出口 垂直水冷壁右墙 垂直水冷壁右墙箱联箱（后墙） 混淆联箱 A入口联箱 水冷壁出口联箱水平烟道右前水水平烟道右 水平烟道右前水前水冷壁冷壁入口联箱冷壁出口联箱凝渣管 凝渣管出口联箱左后水平烟道 左水平烟道包 左后水平烟道包覆入口联箱 覆受热面 包覆出口联箱汽水分 汽水分 顶棚过热器右后水平烟道 右水平烟道包 右后水平烟道 水平烟道包覆及烟 离器 A离器 B入口联箱 包覆入口联箱 覆受热面 包覆出口联箱井前包覆出口联箱后烟井前墙包 后烟井前墙包储顶棚过顶棚过热器覆入口联箱覆受热面水热器出口联箱后烟井左墙包 后烟井左墙包覆入口联箱覆受热面罐后烟井中隔墙后烟井中隔墙烟井左右墙包覆及中 包覆入口联箱 包覆受热面 隔墙包覆出口联箱361 阀后烟井右墙包 后烟井右墙包覆入口联箱覆受热面机组废水池疏水扩容器疏水泵凝汽器后烟井后墙包 后烟井后墙包 烟井后墙包覆入口联箱覆受热面覆出口联箱低 低 屏 屏高 高 悬吊管出口 温 温 一级减 式 式 二级减 温 温 悬吊管过过温器 A过过 过过联箱（前）热 热热热 温器 A热 高温过 热低温过屏式过悬吊管器 器 器器器 器热器热器热器进 出 进 出 二级减 进 出悬吊管悬吊管出口 口 口 一级减口口 温器 B口 口 联箱（后）联 联 温器 B联联联 联箱 箱箱箱箱箱低低高 高 低压缸 A低背压凝汽器温 温温温再 再 再热减 再 再 汽轮机 热 低温再 热 温器 A热高温再热器 器 器器 中压缸高压缸热器热器进出 进 出再热减口口 口口温器 B联联 联联 低压缸 B 高背压凝汽器箱箱箱箱。
发电锅炉汽水流程
发电锅炉汽水流程
发电锅炉汽水系统主要由锅炉、汽轮机、凝汽器、除氧器、给水泵、凝结水泵和加热器等组成。
一开始,水是通过在锅炉中被加热成为蒸汽,经过过热器的继续加热、升温变为过热蒸汽;过热蒸汽通过主蒸汽管道进入汽轮机,在汽轮机中不断膨胀、高速流动的蒸汽冲动汽轮机动叶片使汽轮机转子转动,汽轮机转子再带动发电机转子同步旋转而产生电能;蒸汽在汽轮机内做完功后排入凝汽器并被循环冷却水冷却、凝结成水,该凝结水由凝结水泵升压送至低压加热器和除氧器,经过低压加热器和除氧器的加热、脱氧,再流经给水泵升压送到高压加热器,通过高压加热器的加热之后又进入锅炉,开始下一个循环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉设备及汽水流程
锅炉设备介绍：
1、钢结构：整个锅炉设备全部由钢结构支撑，悬吊在大板梁上，由于整个受热面系统的热胀冷缩，因此将水冷壁、过热器、再热器、省煤器等受热面设备通过吊挂装置全部悬挂在大板梁上，以保证整个锅炉能向上向下自然膨胀。
钢结构：一般材质为Q235A或Q235B，它是由几根大的钢柱和梁，还有斜撑构成。
钢结构设备到货为散件，钢结构到现场后由现场组合安装，钢结构的连接方式有焊接和螺栓连接，螺栓一般采用高强度螺栓。
采用螺栓连接的钢结构，在安装调整初期，要求每一层安装时需用临时普通螺栓初紧固，待调整和验收完毕，才能用高强度螺栓紧固，在钢架验收时候要对高强度螺栓的紧固度进行检查。
锅炉基础
锅炉钢结构安装锅炉钢结构
锅炉钢结构高强螺栓
锅炉大板梁
锅炉钢架
锅炉钢架地面准备
锅炉钢结构（注意剪力槽钢，与土建对应必须留有足够的剪力槽）
锅炉吊挂装置，受热面设备全部吊挂在大板梁上
2、水冷壁：炉膛四周由膜式管道密封组成，形成一个方体中空炉膛，由刚性梁连接形成方形整体，通过吊挂装置悬吊在大板梁上，保证向上和向下受热自然膨胀，前后左右膨胀由导向装置限制；接受炉膛火焰的直接辐射传热，水在水冷壁里经过加热至水沸腾，形成水与蒸汽的混合体，产生饱和蒸汽，最上端由上集箱连接，上端通过上集箱与锅筒连通，最下端由下集箱连接，最下端与下降管连通，同时也与锅筒连通。
水冷壁：一般材质为20G。
为保证炉膛燃烧后的热量能完全被水冷壁管的水吸收，因此必须将炉膛密封起来，在安装水冷壁时候将管屏与管屏之间密封焊接起来保证密封形成密闭炉膛。
在水冷壁的外面为了防止热量损失及防止烫伤所以在水冷壁的外面设置了保温棉及耐火砖，保证热量损失。
水冷壁地面组合检查
水冷壁地面组合
水冷壁地面组合检查后吊装
锅炉水冷壁安装
水冷壁对口焊接
锅炉水冷壁焊接及刚性梁安装
下部水冷壁及水冷壁刚性梁
水冷壁上集箱安装
3、锅筒(汽包)：圆筒形的筒体，通过吊挂装置悬挂安装在大板梁上，在炉膛的上部，与省煤器、过热器、水冷壁直接连通，在锅筒里起着汽水分离、沉淀、保证自然循环的压头、加药、排污等作用。
锅筒（汽包）：材质一般为13MnNiMoR（一种合金钢管）,它的尺寸为径1600mm，外形尺寸为12420mm-φ1790mm，炉水的容积为79立方，汽容积69立方，筒体端部布置有420mm的一个人孔。
锅炉部由汽水分离器、一次分离器为旋风分离元件、二次分离器为波形板、三次分离器为多孔均布板，汽包外部有汽水、排污、加药、水位计、阀门等管座。
汽包（锅筒）与部装置分开两部分到现场，设备到现场后对锅炉锅筒设备先检查材质、焊缝、划线、等、然后吊装锅筒设备，经调整验收后，再安装部装置。
锅炉汽包
锅炉汽包部装置
锅炉汽包吊装在大板梁上
4、下降管：由四根φ273-φ426的管子将锅筒和下降管连接起来，保证锅筒的水自然通过压头流到水冷壁下降管，形成自然循环。
下降管材质一般采用20G-GB5310材质（不锈钢管）。
下降管由于考虑热散失在管外进行了保温，并加装了保温外壳。
防止热散失和烫伤人。
锅炉下降管与汽包管座焊接
未安装焊接的下降管
5、过热器：分高、低温过热器，是由管排组成。
锅筒里的饱和蒸汽由于在温度和含水份上达不到合格蒸汽标准，因此通过过热器对锅筒来的蒸汽进行加热，以使里面的蒸汽在温度和含水份上达到干蒸汽合格要求。
（布置在后竖井烟道、炉膛上部、顶棚等）。
过热器材质一般采用12Cr1MoVG、SA-213T91、20G等材质构成，在锅炉炉膛顶部布置的过热器为顶棚过热器，在炉膛上空布置的过热器为屏式高温过热器，在水平烟道布置的过热器为水平烟道过热器，在后竖井布置的过热器为低温过热器。
过热器地面组合、检查、通球等
锅炉过热器安装
锅炉过热器、汽水连接管道顶部及吊挂装置
6、省煤器：由蛇形管排组成，布置在后竖井烟道。
原水经过化学处理后，经省煤器进入锅筒，在省煤器里经过烟气加热（150°-200°烟气），将加热后的热水送入锅筒。
省煤器的目的就是利用烟气余热来加热给水，节约热量排除，同时加热给水保证给水达到设计要求的给水温度。
主省煤器及附属省煤器材质一般采用20G，省煤器采用蛇形管排与烟气逆向布置在后竖井烟道.
省煤器管
7、空气预热器：布置在后竖井最下面，同样利用烟气余热加热鼓风机来的空气，以节约利用烟气排出的热量，同时也是保证空气进入燃烧器与煤气燃烧的送风温度。
空气预热器材质一般为Q215A,在后竖井烟道，空气预热器管排以逆烟气流向布置的蛇形管排，
管箱式的省煤器
管排式空预器
8、再热器：通过汽轮机高压缸冲转做功的蒸汽引入再热器进行加热，加热后的再热蒸汽引入汽轮机低压缸做功，经过再热蒸汽加热后做功比不用再热蒸汽加热做功可提高热效率,因此在锅炉的烟道后竖井和水平烟道设置再热器管排。
再热器材质一般采用12Cr1MoVG、SA-213T91、20G等构成，在水平烟道布置再热器，通过接受水平烟道来的烟气来加热过热蒸汽。
9、鼓风机：在锅炉零米两侧布置两台鼓风机,鼓风机的目的就是可燃物(煤气)燃烧需要氧气助燃,通过鼓风机将空气(氧气)与燃烧可然物(煤气)混合,在炉膛里面燃烧。
10、引风机：由于炉膛里面是微负压,因此燃烧后的烟气不能迅速排出大气,在锅炉的尾部烟道设置两台引风机,形成抽力,将燃烧后的烟气抽送至烟囱,排入大气。
11、烟囱：在锅炉的尾部设置一根烟囱,将烟气排出大气,保证发电区域的卫生。
12、燃烧器：煤气燃烧时的设备，燃烧器将煤气和空气混合在炉膛燃烧，形成火焰加热水冷壁里面的水，将水加热成水蒸汽。
锅炉燃烧点火采用液化石油汽点火的方式引燃高炉煤气,在高炉煤气进入燃烧器前，高炉煤气在炉后煤气加热器（尾部烟气）的加热作用下，加热到100-140度之间，然后引入燃烧器与空气预热器的空气一起在炉膛燃烧。
燃烧器与高炉煤气接触的部分材质为316L，保证能耐高温，确保燃烧器的安全。
煤粉锅炉燃烧器锅炉的汽水流程：
化学水。
